1. OTIMIZAÇÃO DE UMA ESTAÇÃO
DE TRABALHO (Workstation)
Jorge Ávila

3. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

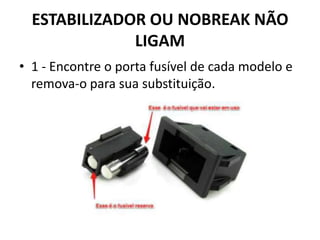

• 1 - Encontre o porta fusível de cada modelo e
remova-o para sua substituição.

4. ESTABILIZADOR OU NOBREAK NÃO
LIGAM
• 2 - Normalmente os
fabricantes de
estabilizadores e
Nobreaks, costumam
deixar no porta
fusível, um fusível
reserva para tais
eventualidades ou
problemas que possam
acontecer com o
aparelho e assim
providenciar logo a sua
troca.

5. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

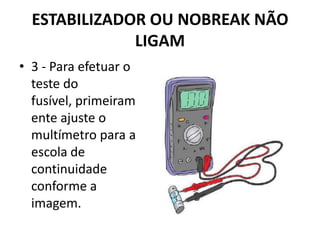

• 3 - Para efetuar o
teste do
fusível, primeiram
ente ajuste o
multímetro para a
escola de
continuidade
conforme a
imagem.

6. ESTABILIZADOR OU NOBREAK NÃO
LIGAM
• 4 - Execute o teste de
acordo com a
imagem, assim se o
multímetro indicar no
display o valor 0.00 ou
emitir um bip, isso indica
que existe continuidade
de um polo a outro no
fusível confirmando seu
perfeito estado de
funcionamento, caso
contrário, fusível
queimado ou
danificado, substituir.

7. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

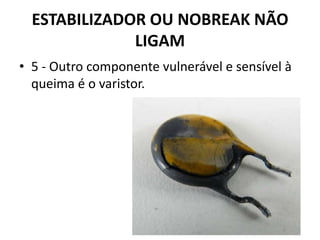

• 5 - Outro componente vulnerável e sensível à
queima é o varistor.

8. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

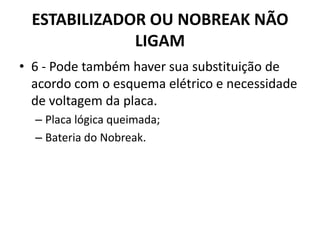

• 6 - Pode também haver sua substituição de
acordo com o esquema elétrico e necessidade
de voltagem da placa.
– Placa lógica queimada;
– Bateria do Nobreak.

9. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

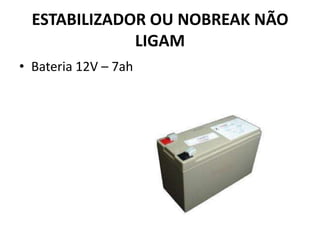

• Bateria 12V – 7ah

10. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

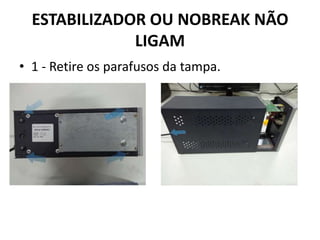

• 1 - Retire os parafusos da tampa.

11. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

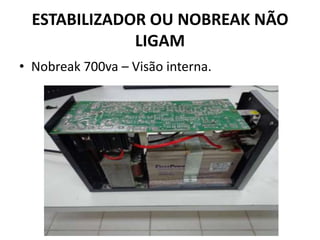

• Nobreak 700va – Visão interna.

12. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

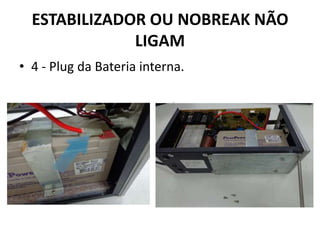

• 4 - Plug da Bateria interna.

13. ESTABILIZADOR OU NOBREAK NÃO
LIGAM
• 5 - Remoção da bateria.

14. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

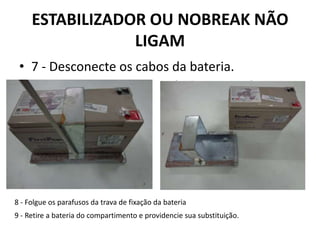

• 7 - Desconecte os cabos da bateria.
8 - Folgue os parafusos da trava de fixação da bateria
9 - Retire a bateria do compartimento e providencie sua substituição.

15. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

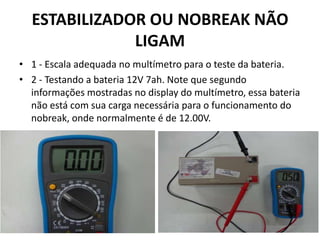

• 1 - Escala adequada no multímetro para o teste da bateria.
• 2 - Testando a bateria 12V 7ah. Note que segundo
informações mostradas no display do multímetro, essa bateria
não está com sua carga necessária para o funcionamento do
nobreak, onde normalmente é de 12.00V.

16. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

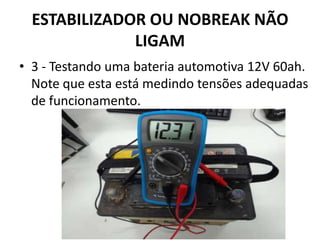

• 3 - Testando uma bateria automotiva 12V 60ah.
Note que esta está medindo tensões adequadas
de funcionamento.

17. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

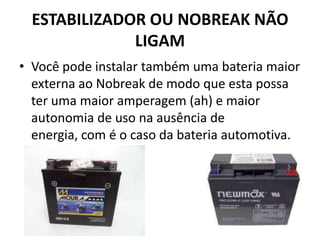

• Você pode instalar também uma bateria maior
externa ao Nobreak de modo que esta possa
ter uma maior amperagem (ah) e maior
autonomia de uso na ausência de
energia, com é o caso da bateria automotiva.

18. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

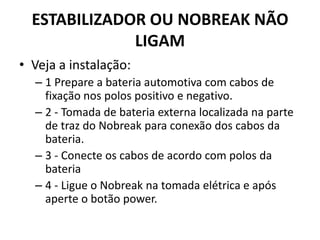

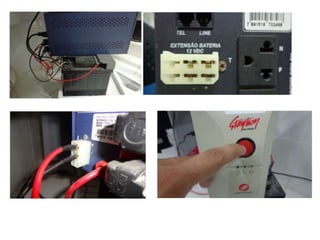

• Veja a instalação:
– 1 Prepare a bateria automotiva com cabos de
fixação nos polos positivo e negativo.
– 2 - Tomada de bateria externa localizada na parte
de traz do Nobreak para conexão dos cabos da
bateria.
– 3 - Conecte os cabos de acordo com polos da
bateria
– 4 - Ligue o Nobreak na tomada elétrica e após
aperte o botão power.

20. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

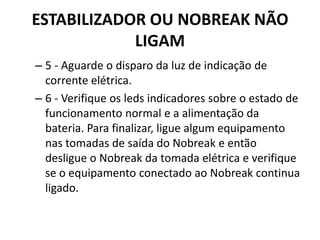

– 5 - Aguarde o disparo da luz de indicação de
corrente elétrica.
– 6 - Verifique os leds indicadores sobre o estado de
funcionamento normal e a alimentação da
bateria. Para finalizar, ligue algum equipamento
nas tomadas de saída do Nobreak e então
desligue o Nobreak da tomada elétrica e verifique
se o equipamento conectado ao Nobreak continua
ligado.

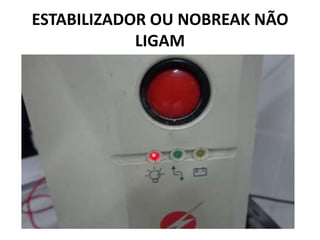

21. ESTABILIZADOR OU NOBREAK NÃO
LIGAM

22. COMPUTADOR NÃO EMITE SOM

23. COMPUTADOR NÃO EMITE SOM

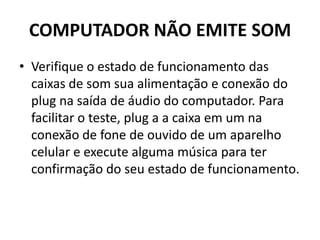

• Verifique o estado de funcionamento das
caixas de som sua alimentação e conexão do
plug na saída de áudio do computador. Para
facilitar o teste, plug a a caixa em um na
conexão de fone de ouvido de um aparelho
celular e execute alguma música para ter
confirmação do seu estado de funcionamento.

24. COMPUTADOR NÃO EMITE SOM

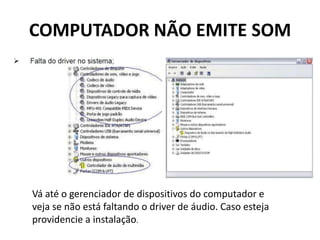

Vá até o gerenciador de dispositivos do computador e
veja se não está faltando o driver de áudio. Caso esteja
providencie a instalação.

25. COMPUTADOR NÃO EMITE SOM
Veja o funcionamento das conexões de áudio do
computador, consulte o manual do fabricante para
obter mais informações

26. COMPUTADOR NÃO EMITE SOM

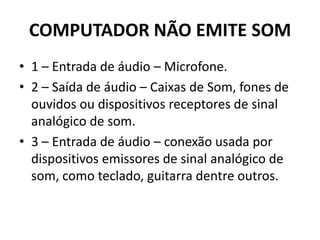

• 1 – Entrada de áudio – Microfone.
• 2 – Saída de áudio – Caixas de Som, fones de
ouvidos ou dispositivos receptores de sinal
analógico de som.
• 3 – Entrada de áudio – conexão usada por
dispositivos emissores de sinal analógico de
som, como teclado, guitarra dentre outros.

27. COMPUTADOR NÃO EMITE SOM

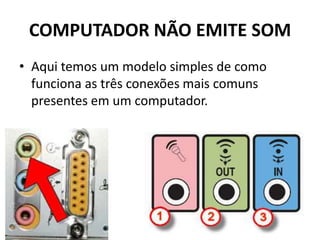

• Aqui temos um modelo simples de como
funciona as três conexões mais comuns
presentes em um computador.

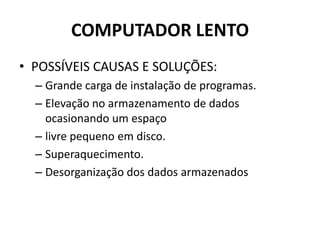

28. COMPUTADOR LENTO
• POSSÍVEIS CAUSAS E SOLUÇÕES:
– Grande carga de instalação de programas.
– Elevação no armazenamento de dados
ocasionando um espaço
– livre pequeno em disco.
– Superaquecimento.
– Desorganização dos dados armazenados

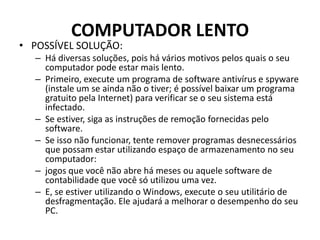

29. COMPUTADOR LENTO
• POSSÍVEL SOLUÇÃO:
– Há diversas soluções, pois há vários motivos pelos quais o seu
computador pode estar mais lento.
– Primeiro, execute um programa de software antivírus e spyware
(instale um se ainda não o tiver; é possível baixar um programa
gratuito pela Internet) para verificar se o seu sistema está
infectado.
– Se estiver, siga as instruções de remoção fornecidas pelo
software.
– Se isso não funcionar, tente remover programas desnecessários
que possam estar utilizando espaço de armazenamento no seu
computador:
– jogos que você não abre há meses ou aquele software de
contabilidade que você só utilizou uma vez.
– E, se estiver utilizando o Windows, execute o seu utilitário de
desfragmentação. Ele ajudará a melhorar o desempenho do seu
PC.

30. EXERCÍCIO
1)O que é uma Estação de Trabalho (Workstation) e o que diferencia de um computador pessoal (PC)?
2) Quando falamos em manutenção de computadores e a respeito de otimização de uma Estação de
trabalho, quais as observações devem ser anotadas?
3)Descreva com suas palavras o que é governança de TI?
4) Podemos perceber diversos problemas em um Computador um dele é: "Computador não liga e não
emite beeps". Discorra sobre as possíveis causas e soluções vistas em sala de aula.( no mínimo 4 causas e
4 soluções).
5)Outro problema a ser tratado é : "COMPUTADOR LIGA, MAS NÃO GERA IMAGEM". Discorra sobre as
possíveis causas e soluções vistas em sala de aula.( no mínimo 4 causas e 4 soluções).
6) Um problema que é frequente nas estações de trabalho é: "- COMPUTADOR REINICIANDO". Discorra
sobre as possíveis causas e soluções vistas em sala de aula.( no mínimo 4 causas e 4 soluções).
7) O "SUPERAQUECIMENTO DO PROCESSADOR" é um problema comum e pode ser tratado de diversas
formas. Discorra sobre as possíveis causas e soluções vistas em sala de aula.( no mínimo 4 causas e 4
soluções).
8) Quando "Discorra sobre as possíveis causas e soluções vistas em sala de aula" podemos detectar varias
causas e soluções discorra sobre elas.( no mínimo 4 causas e 4 soluções).
9) O que podemos fazer quando "COMPUTADOR NÃO INICIALIZA O SISTEMA OPERACIONAL"? Discorra
sobre as principais causas e soluções.
10) Quando o computador esta com "GABINETE DANDO CHOQUE”. Quais as possíveis causas e soluções?
11)Quando o "ESTABILIZADOR OU NOBREAK NÃO LIGAM". Quais as possíveis causas e soluções?
12) Quando "RELÓGIO DO SISTEMA OPERACIONAL ATRASANDO". Quais as possíveis causas e soluções?
