1. Reestabelecendo uma estação de
trabalho
Jorge Ávila
Aula 03

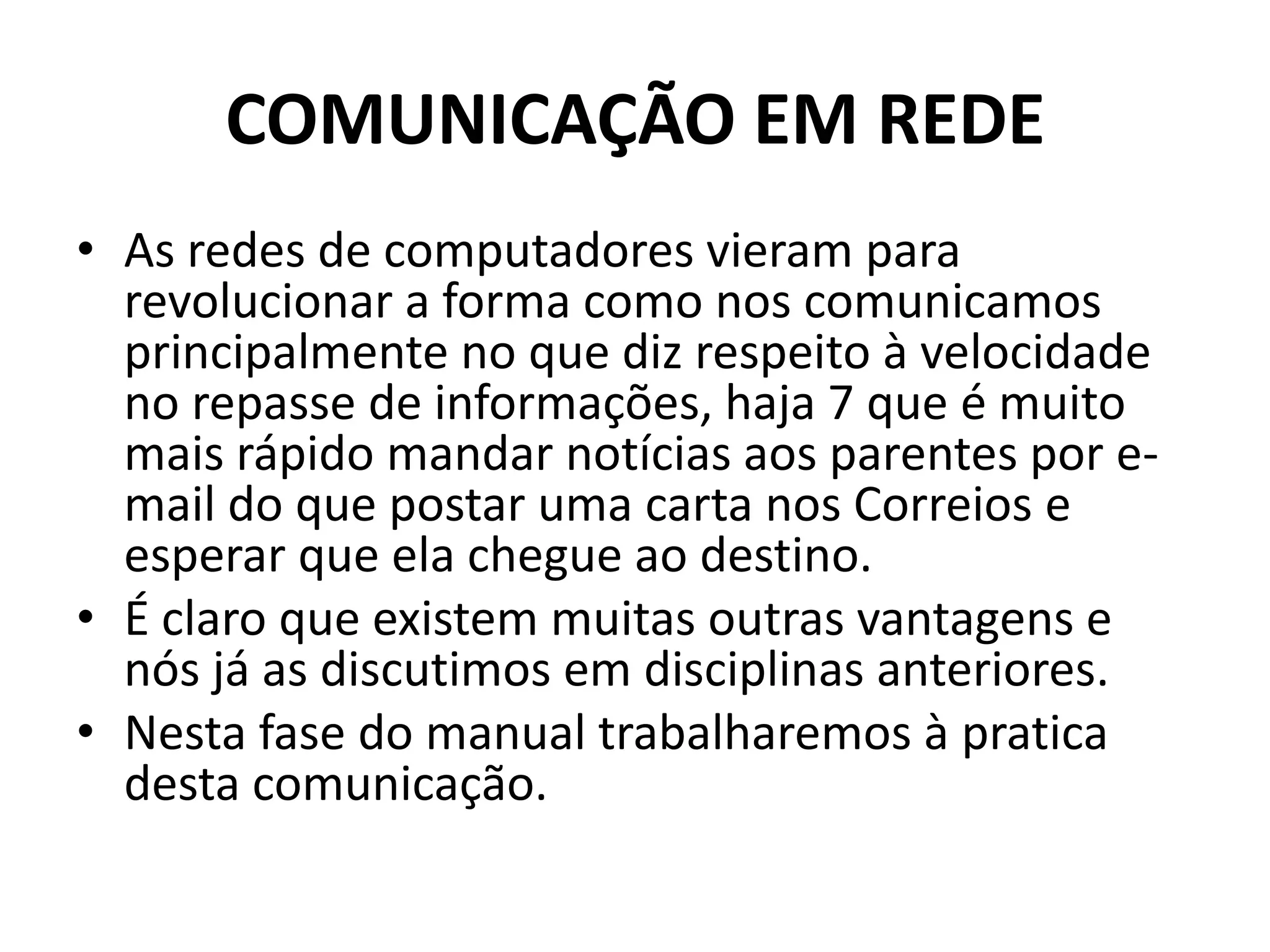

2. COMUNICAÇÃO EM REDE
• As redes de computadores vieram para
revolucionar a forma como nos comunicamos
principalmente no que diz respeito à velocidade
no repasse de informações, haja 7 que é muito
mais rápido mandar notícias aos parentes por e-
mail do que postar uma carta nos Correios e
esperar que ela chegue ao destino.
• É claro que existem muitas outras vantagens e
nós já as discutimos em disciplinas anteriores.
• Nesta fase do manual trabalharemos à pratica
desta comunicação.

3. USANDO CABO CROSSOVER
• Para criar uma conexão, uma pequena rede,
entre dois computadores, seja um desktop e
um notebook, ou qualquer outra combinação,
e não queremos gastar muito com isso,
podemos recorrer ao cabo crossover.

4. USANDO CABO CROSSOVER
• Esse cabo nada mais é do que um cabo de
rede quase comum, no qual uma das pontas
tem o mesmo padrão de montagem de uma
rede comum e a outra é montada com uma
pequena troca na posição dos fios, para
permitir que duas placas de rede sejam
ligadas diretamente, sem o uso de HUBS,
SWITCHES ou outros.

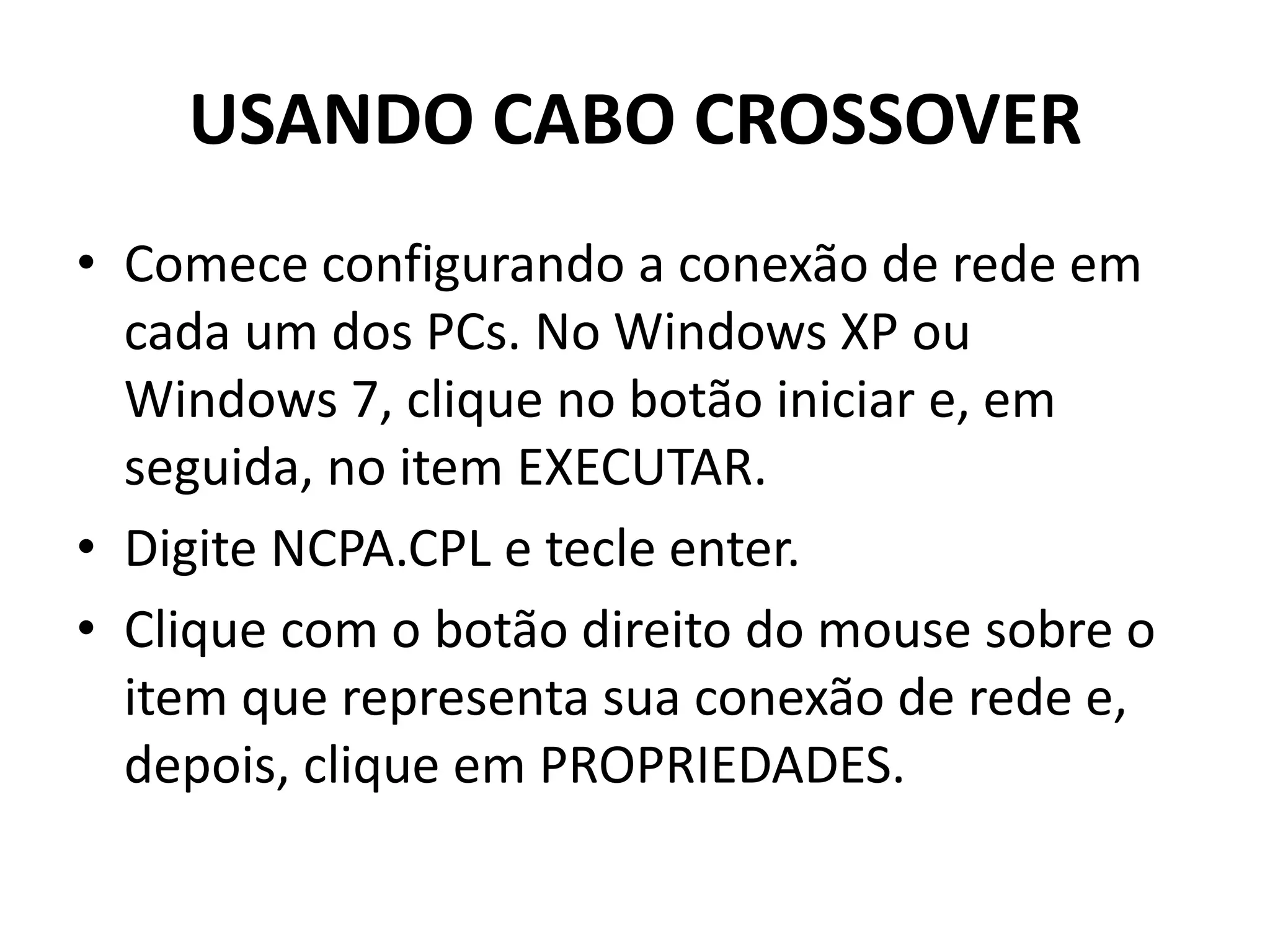

5. USANDO CABO CROSSOVER
• Comece configurando a conexão de rede em
cada um dos PCs. No Windows XP ou
Windows 7, clique no botão iniciar e, em
seguida, no item EXECUTAR.
• Digite NCPA.CPL e tecle enter.
• Clique com o botão direito do mouse sobre o
item que representa sua conexão de rede e,
depois, clique em PROPRIEDADES.

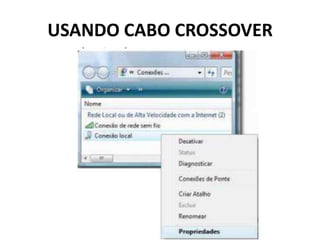

6. USANDO CABO CROSSOVER

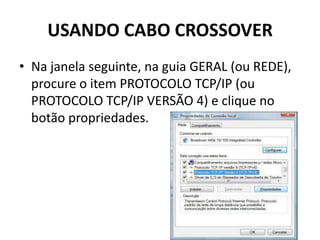

7. USANDO CABO CROSSOVER
• Na janela seguinte, na guia GERAL (ou REDE),
procure o item PROTOCOLO TCP/IP (ou
PROTOCOLO TCP/IP VERSÃO 4) e clique no
botão propriedades.

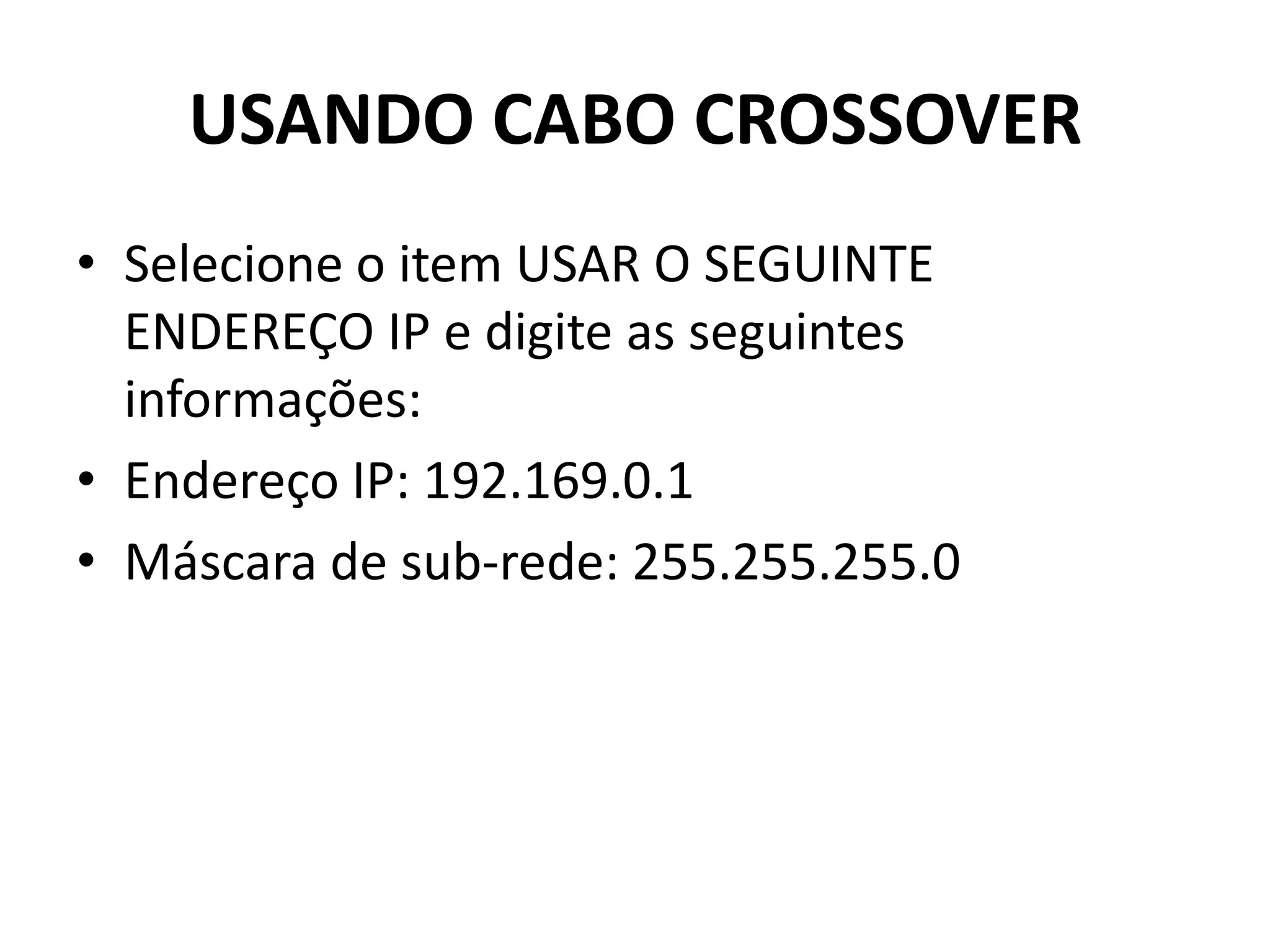

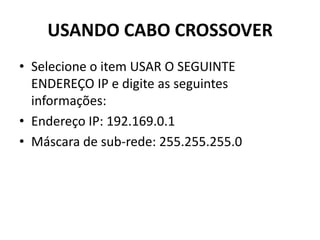

8. USANDO CABO CROSSOVER
• Selecione o item USAR O SEGUINTE
ENDEREÇO IP e digite as seguintes
informações:
• Endereço IP: 192.169.0.1
• Máscara de sub-rede: 255.255.255.0

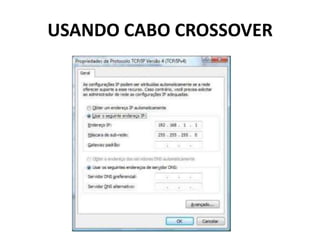

9. USANDO CABO CROSSOVER

10. USANDO CABO CROSSOVER
• Os demais campos podem ficar vazios. Clique
em OK para fechar a janela de propriedades
do protocolo TCP/IP e depois em Fechar.
• Repita o mesmo processo no segundo PC,
apenas alterando o final do ENREDEÇO IP:
• ENREDEÇO IP: 192.168.0.2
• Agora, certifique-se que os dois PCs estão no
mesmo grupo de trabalho, para isso, faça o
seguinte:

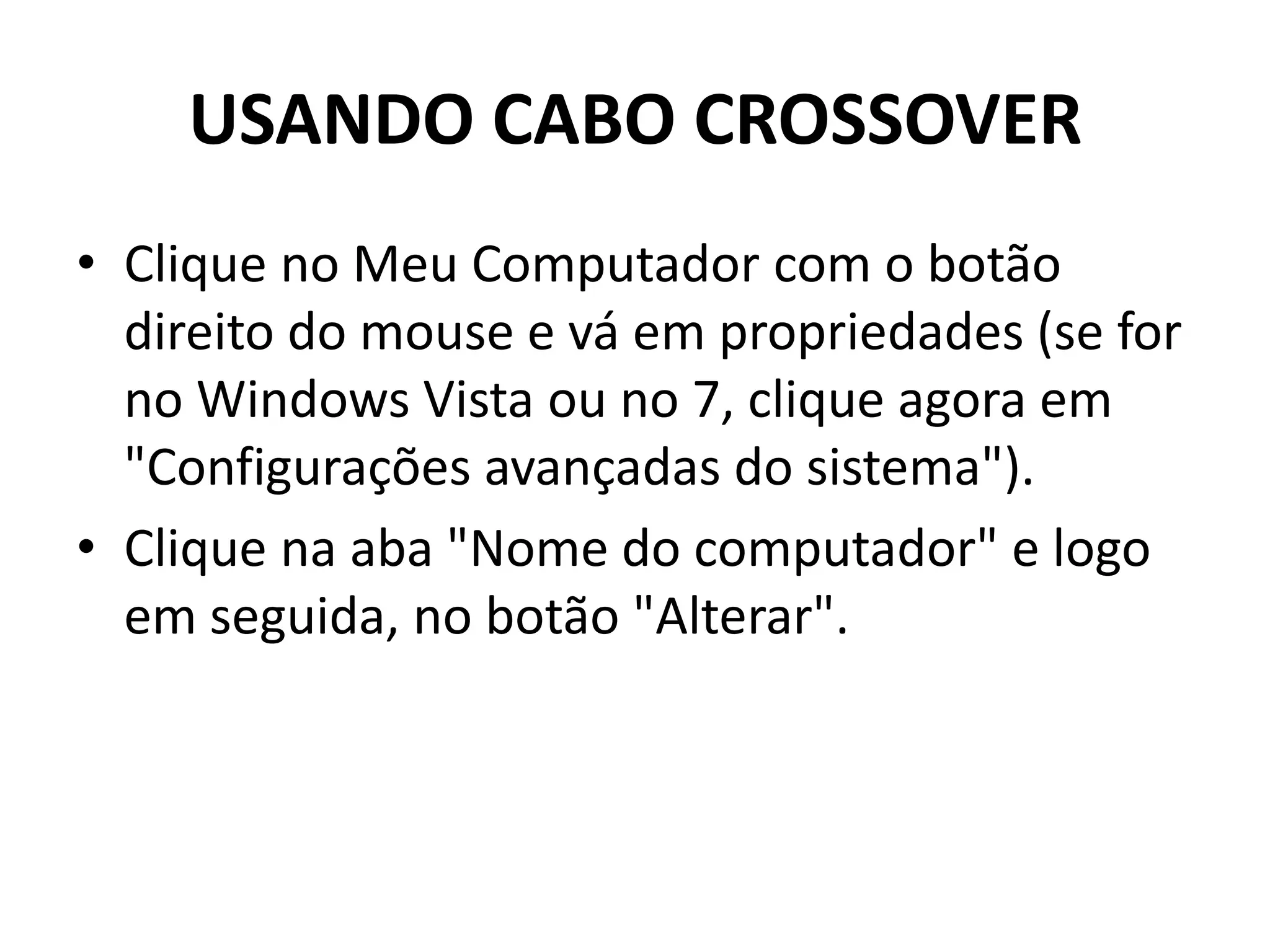

11. USANDO CABO CROSSOVER

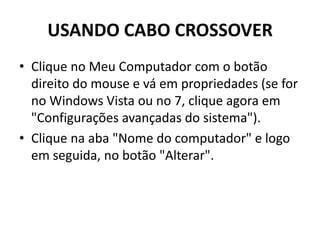

• Clique no Meu Computador com o botão
direito do mouse e vá em propriedades (se for
no Windows Vista ou no 7, clique agora em
"Configurações avançadas do sistema").
• Clique na aba "Nome do computador" e logo
em seguida, no botão "Alterar".

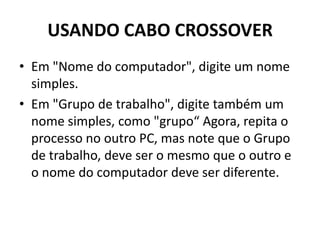

12. USANDO CABO CROSSOVER
• Em "Nome do computador", digite um nome
simples.
• Em "Grupo de trabalho", digite também um
nome simples, como "grupo“ Agora, repita o
processo no outro PC, mas note que o Grupo
de trabalho, deve ser o mesmo que o outro e
o nome do computador deve ser diferente.

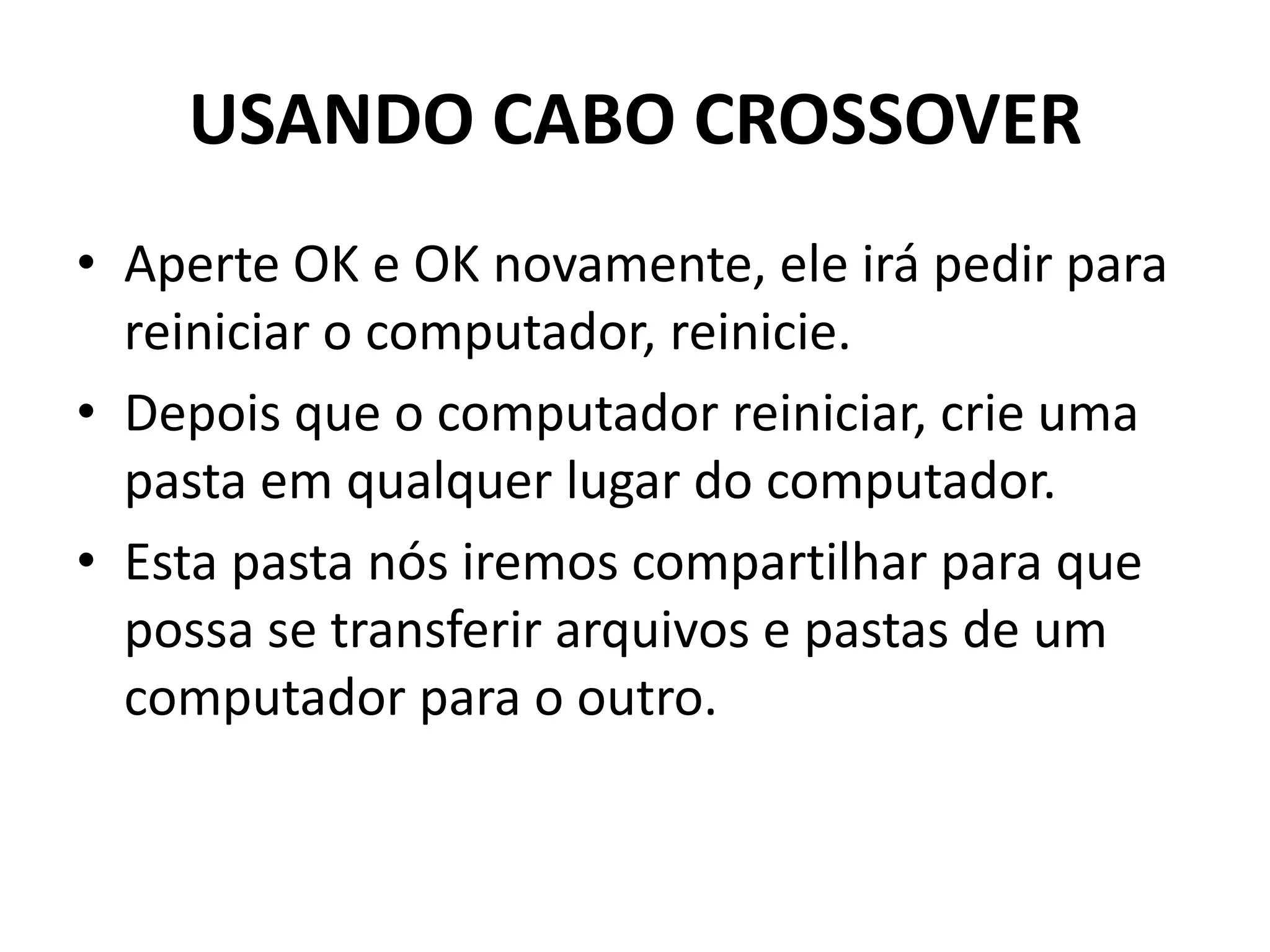

13. USANDO CABO CROSSOVER
• Aperte OK e OK novamente, ele irá pedir para
reiniciar o computador, reinicie.
• Depois que o computador reiniciar, crie uma
pasta em qualquer lugar do computador.
• Esta pasta nós iremos compartilhar para que
possa se transferir arquivos e pastas de um
computador para o outro.

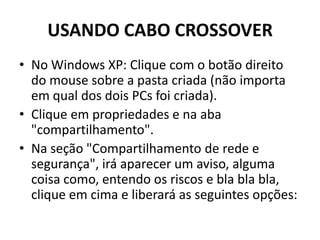

14. USANDO CABO CROSSOVER

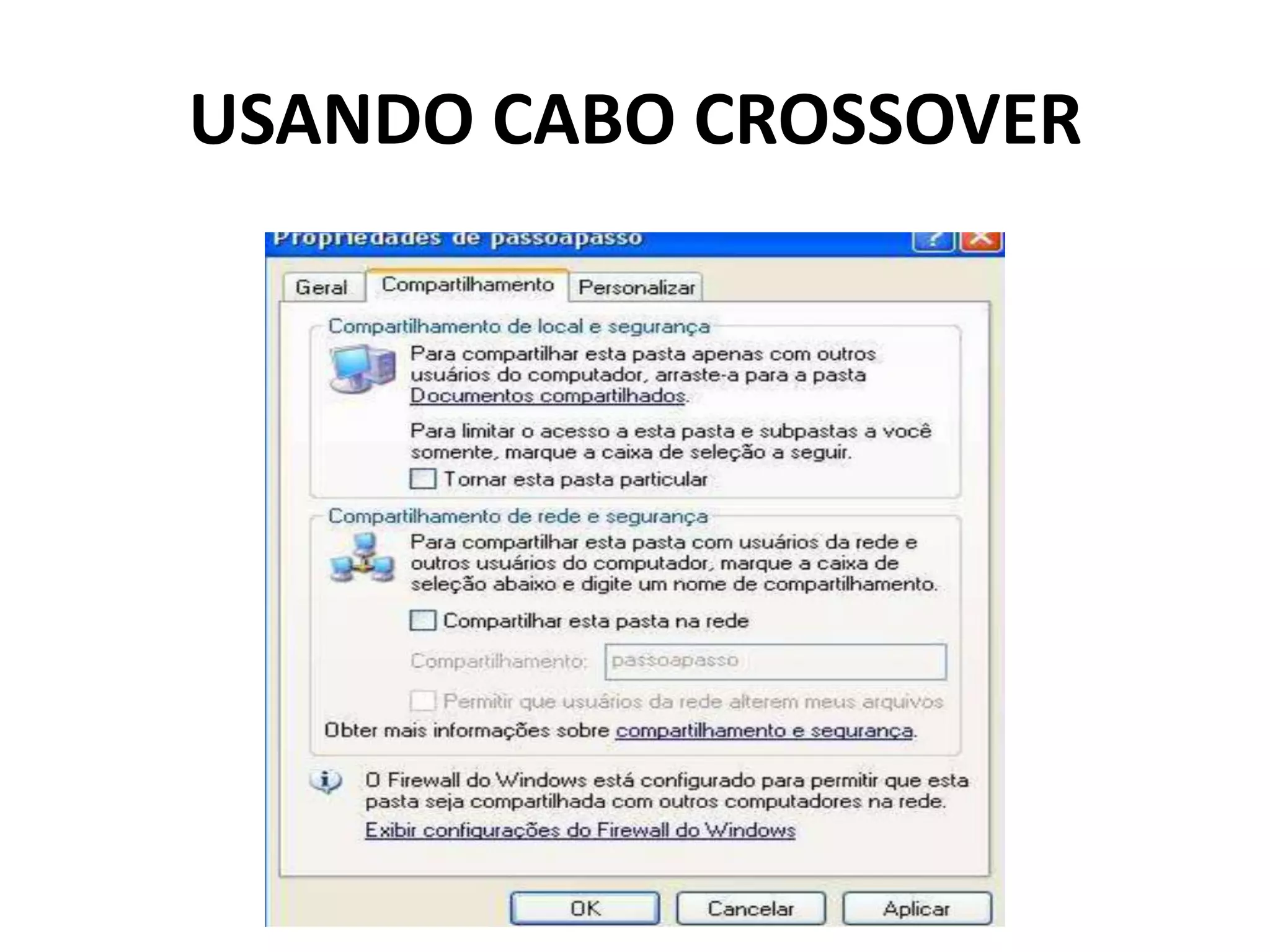

• No Windows XP: Clique com o botão direito
do mouse sobre a pasta criada (não importa
em qual dos dois PCs foi criada).
• Clique em propriedades e na aba
"compartilhamento".
• Na seção "Compartilhamento de rede e
segurança", irá aparecer um aviso, alguma
coisa como, entendo os riscos e bla bla bla,
clique em cima e liberará as seguintes opções:

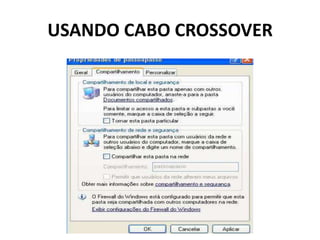

15. USANDO CABO CROSSOVER

16. USANDO CABO CROSSOVER

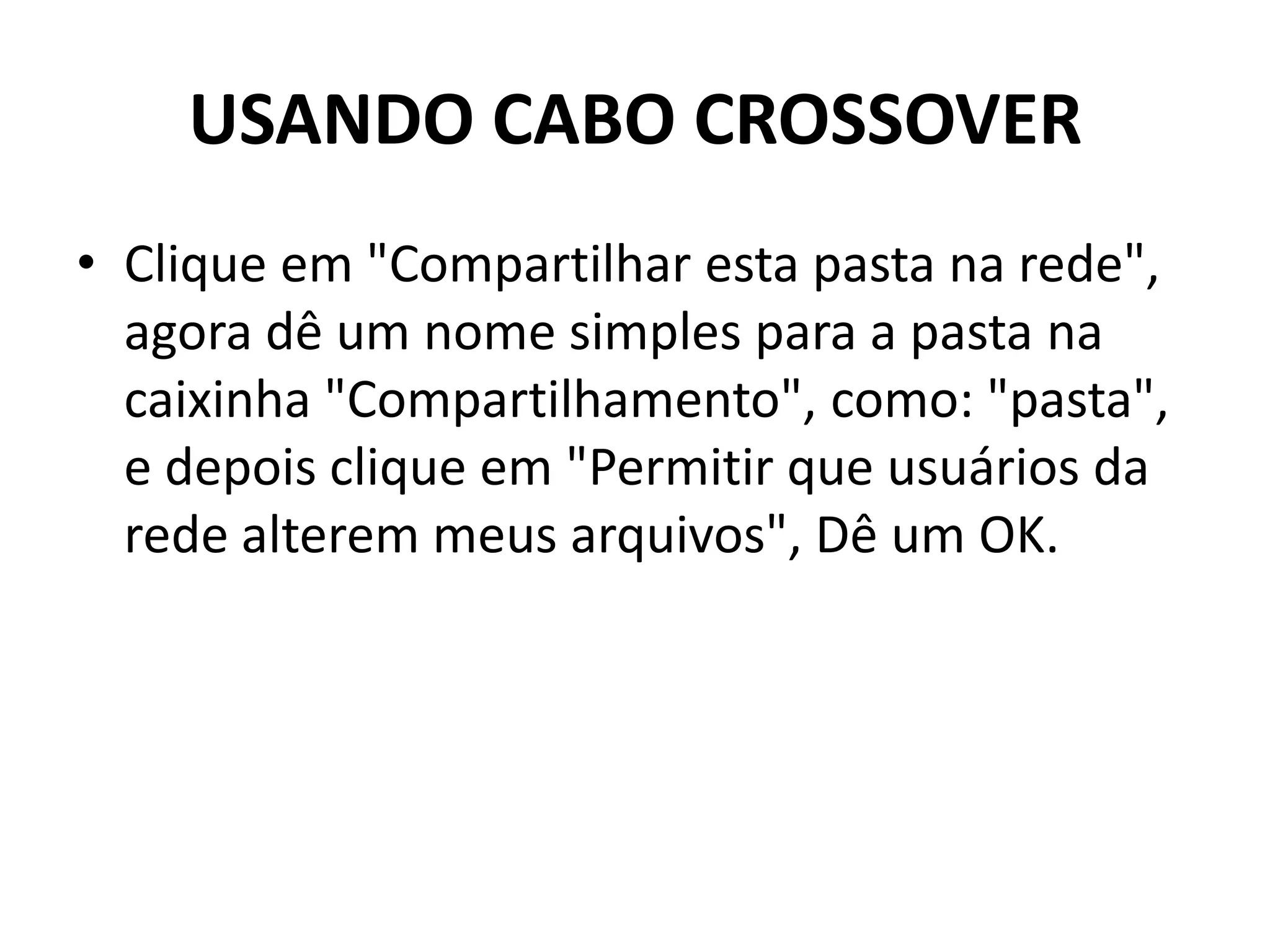

• Clique em "Compartilhar esta pasta na rede",
agora dê um nome simples para a pasta na
caixinha "Compartilhamento", como: "pasta",
e depois clique em "Permitir que usuários da
rede alterem meus arquivos", Dê um OK.

17. TRABALHANDO COM DHCP

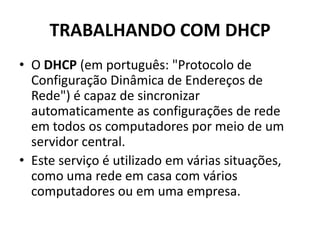

• O DHCP (em português: "Protocolo de
Configuração Dinâmica de Endereços de
Rede") é capaz de sincronizar
automaticamente as configurações de rede
em todos os computadores por meio de um
servidor central.
• Este serviço é utilizado em várias situações,
como uma rede em casa com vários
computadores ou em uma empresa.

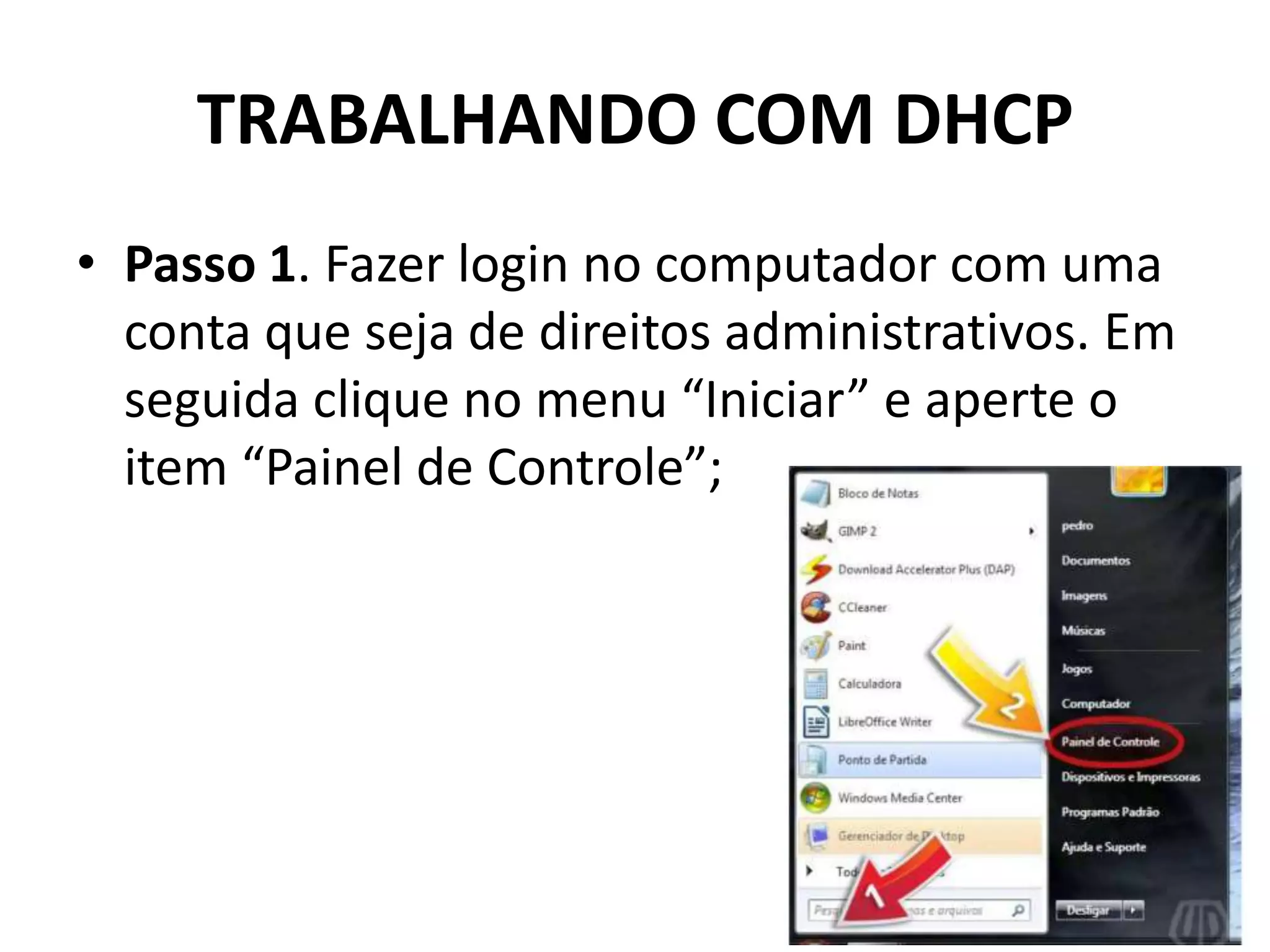

18. TRABALHANDO COM DHCP

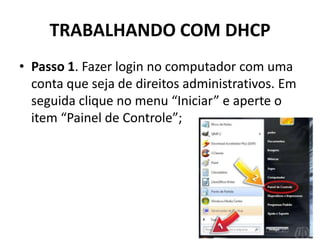

• Passo 1. Fazer login no computador com uma
conta que seja de direitos administrativos. Em
seguida clique no menu “Iniciar” e aperte o
item “Painel de Controle”;

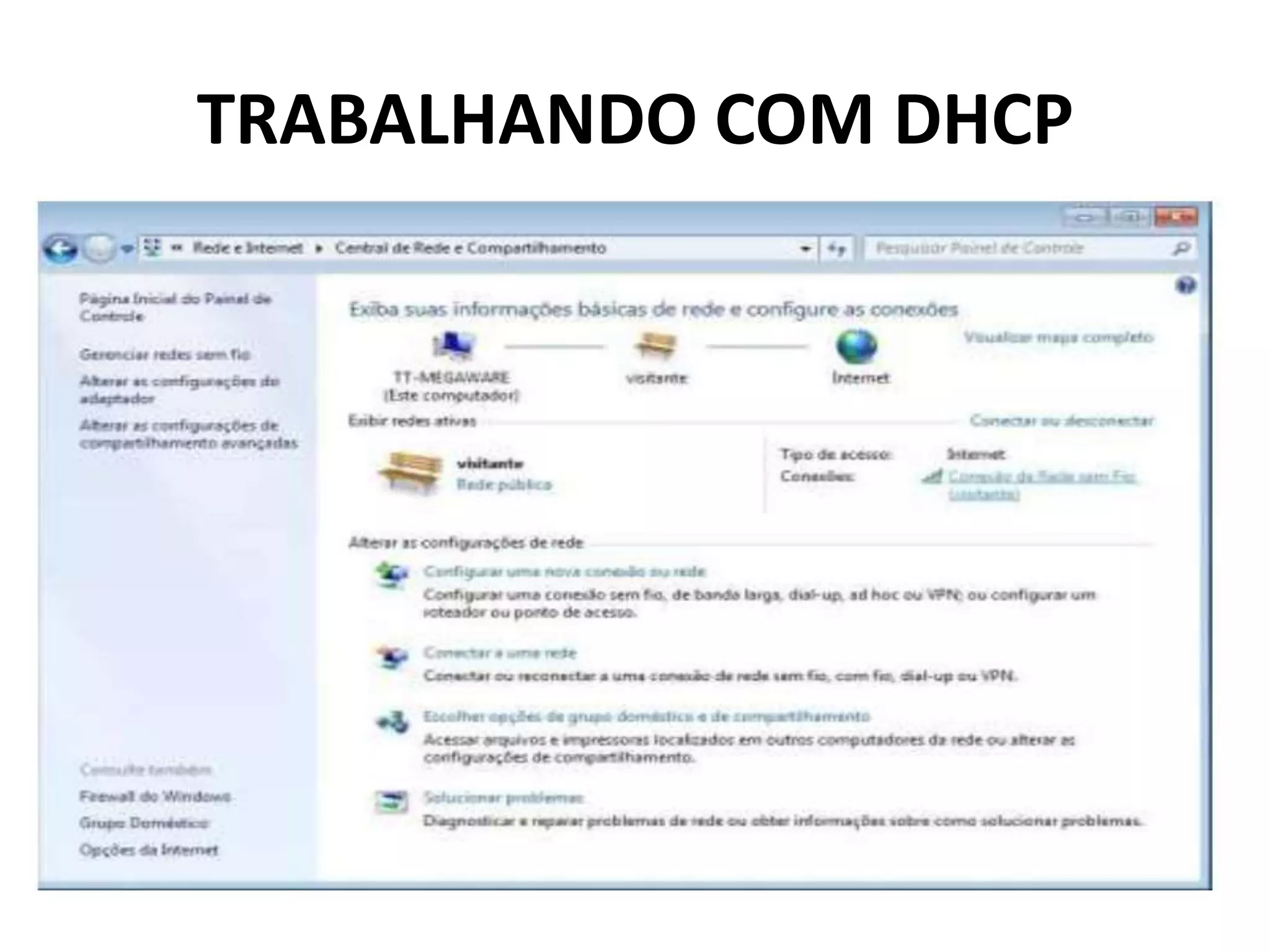

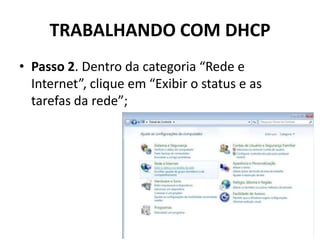

19. TRABALHANDO COM DHCP
• Passo 2. Dentro da categoria “Rede e
Internet”, clique em “Exibir o status e as
tarefas da rede”;

20. TRABALHANDO COM DHCP

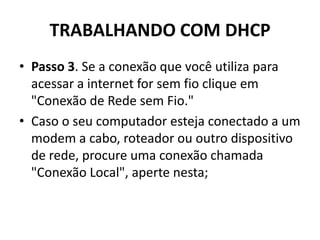

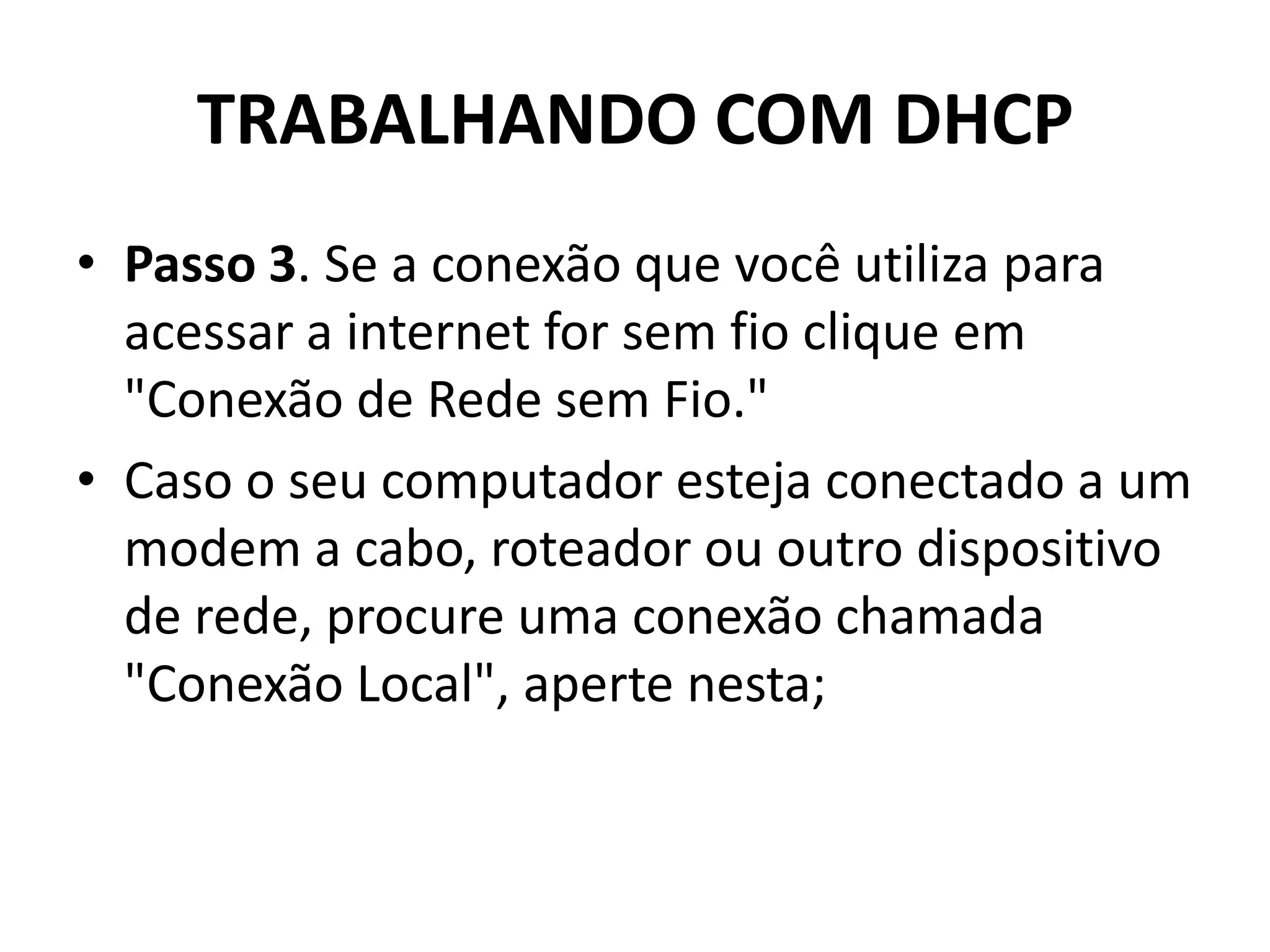

• Passo 3. Se a conexão que você utiliza para
acessar a internet for sem fio clique em
"Conexão de Rede sem Fio."
• Caso o seu computador esteja conectado a um
modem a cabo, roteador ou outro dispositivo
de rede, procure uma conexão chamada
"Conexão Local", aperte nesta;

21. TRABALHANDO COM DHCP

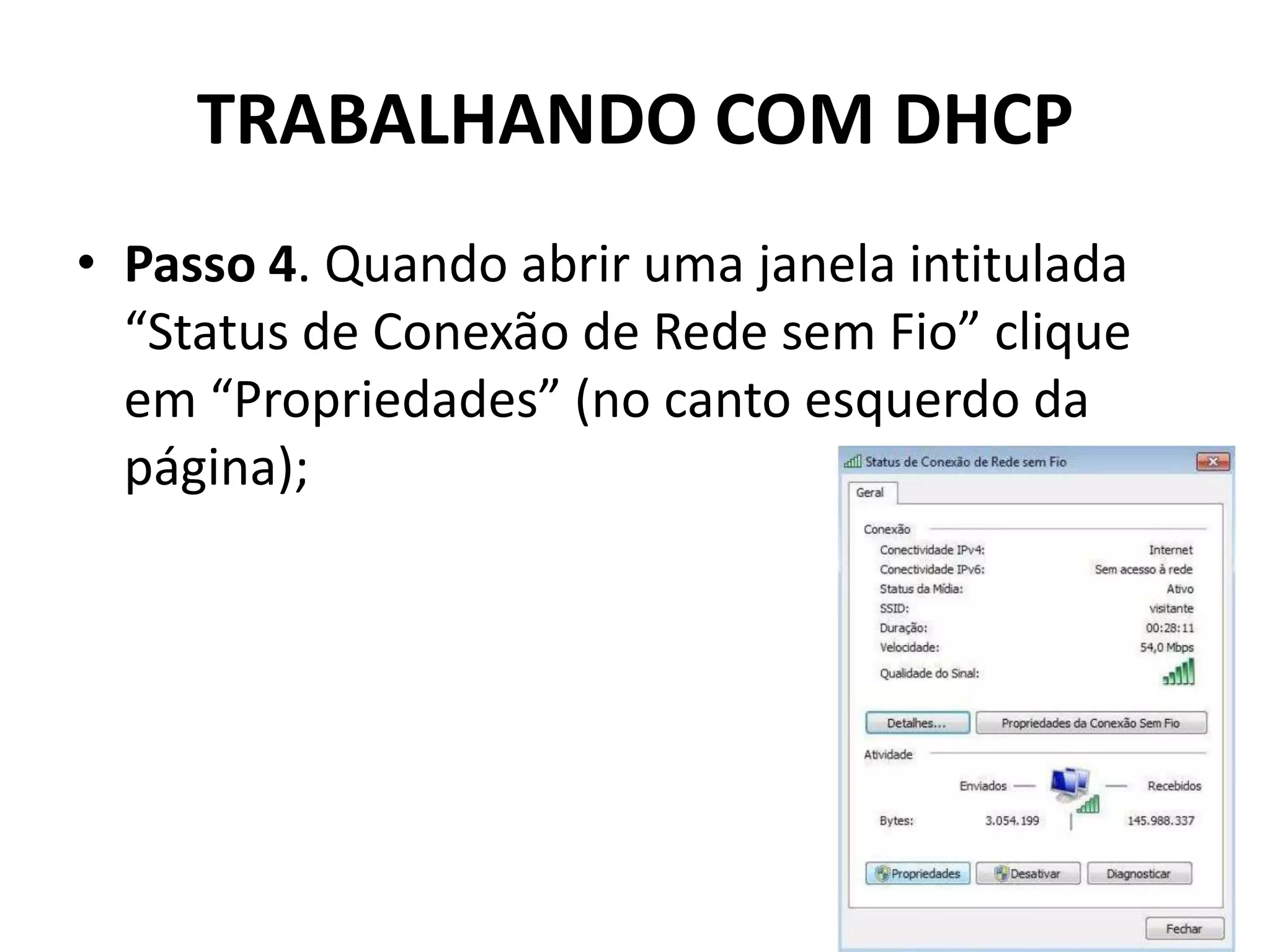

22. TRABALHANDO COM DHCP
• Passo 4. Quando abrir uma janela intitulada
“Status de Conexão de Rede sem Fio” clique
em “Propriedades” (no canto esquerdo da
página);

23. TRABALHANDO COM DHCP

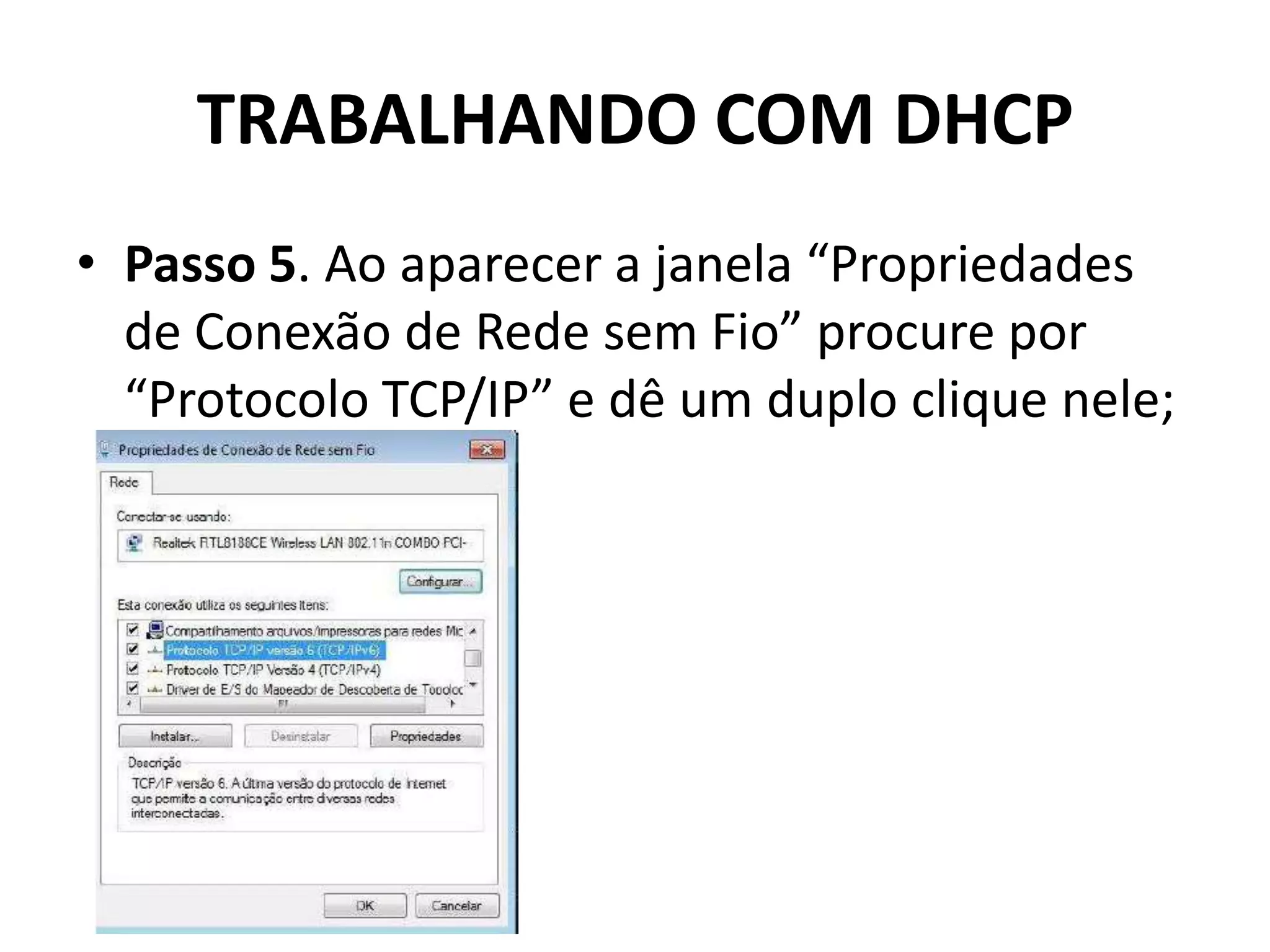

• Passo 5. Ao aparecer a janela “Propriedades
de Conexão de Rede sem Fio” procure por
“Protocolo TCP/IP” e dê um duplo clique nele;

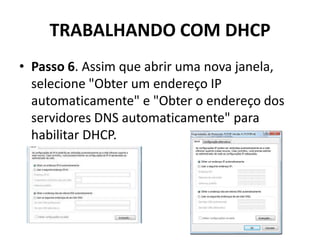

24. TRABALHANDO COM DHCP
• Passo 6. Assim que abrir uma nova janela,
selecione "Obter um endereço IP
automaticamente" e "Obter o endereço dos
servidores DNS automaticamente" para
habilitar DHCP.

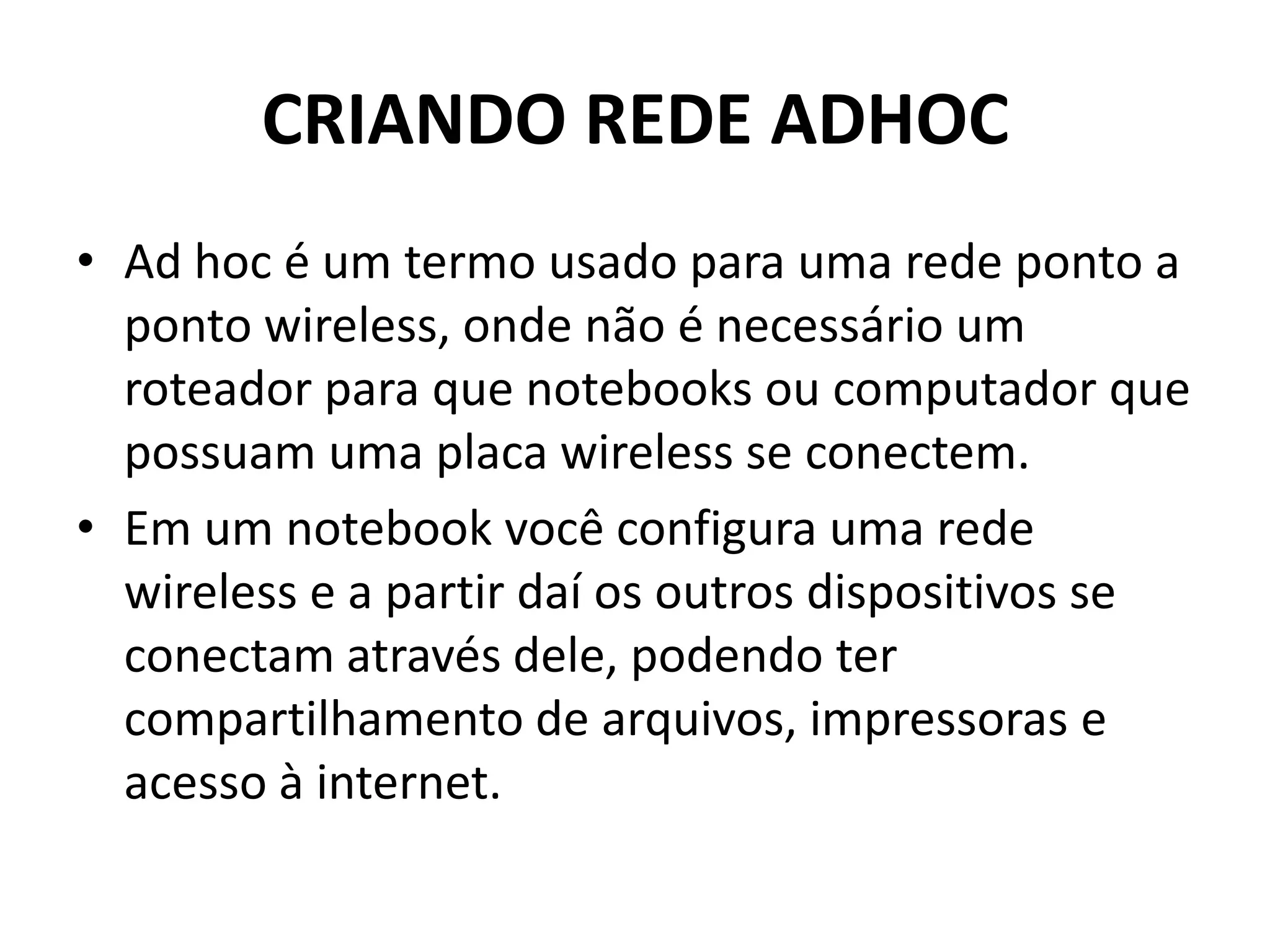

25. CRIANDO REDE ADHOC
• Ad hoc é um termo usado para uma rede ponto a
ponto wireless, onde não é necessário um
roteador para que notebooks ou computador que
possuam uma placa wireless se conectem.
• Em um notebook você configura uma rede
wireless e a partir daí os outros dispositivos se
conectam através dele, podendo ter
compartilhamento de arquivos, impressoras e
acesso à internet.

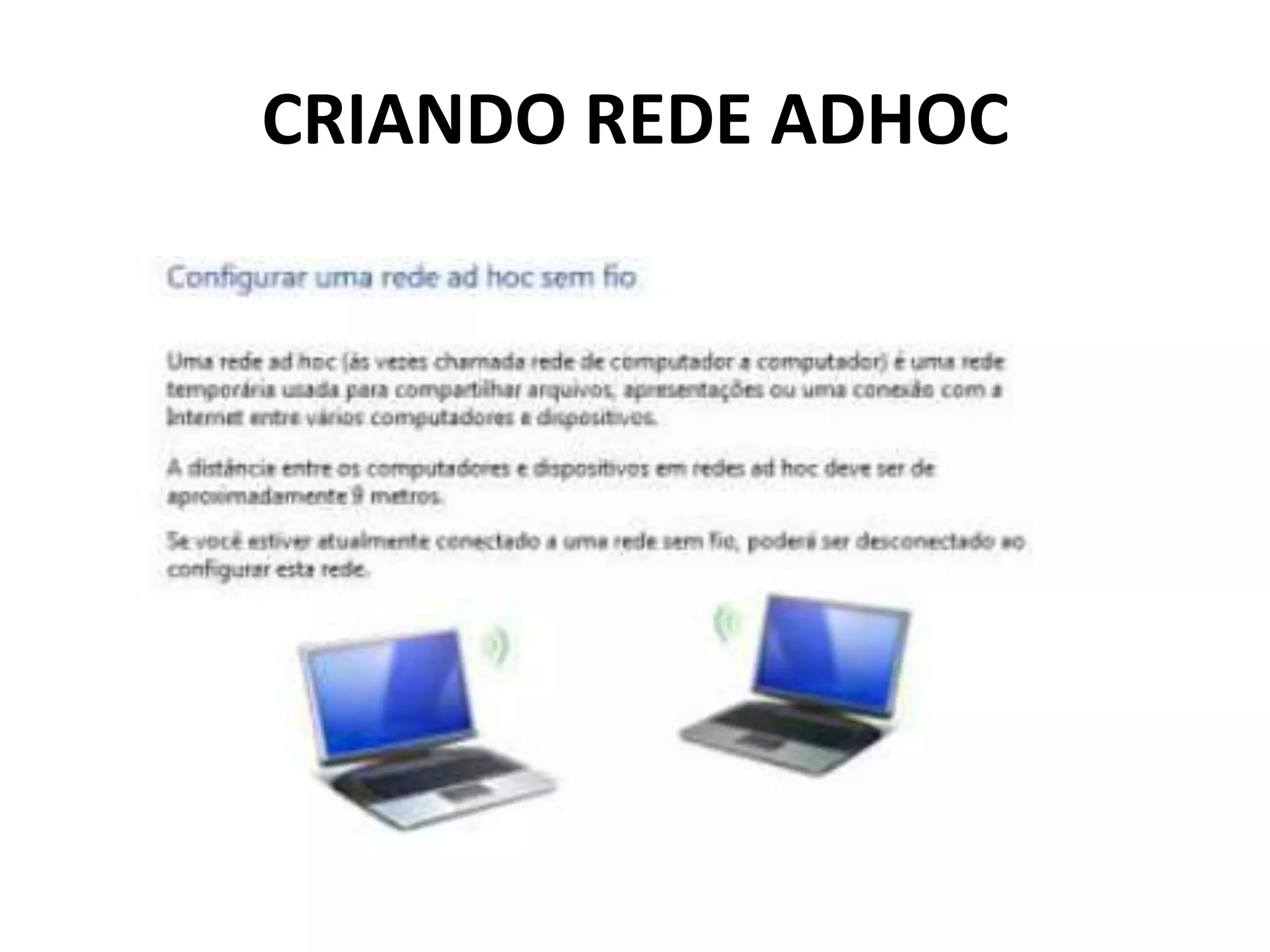

26. CRIANDO REDE ADHOC

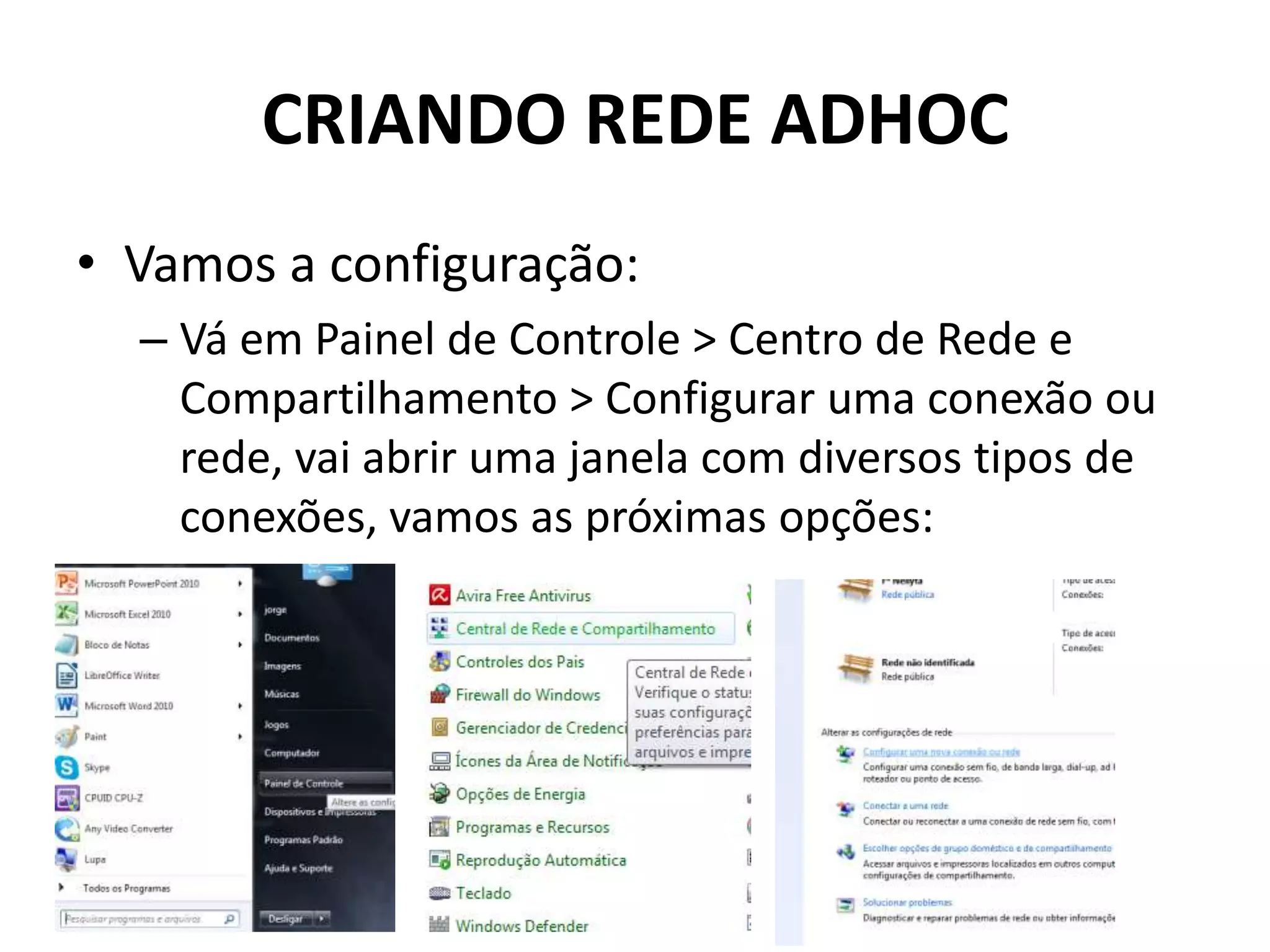

27. CRIANDO REDE ADHOC
• Vamos a configuração:
– Vá em Painel de Controle > Centro de Rede e
Compartilhamento > Configurar uma conexão ou
rede, vai abrir uma janela com diversos tipos de
conexões, vamos as próximas opções:

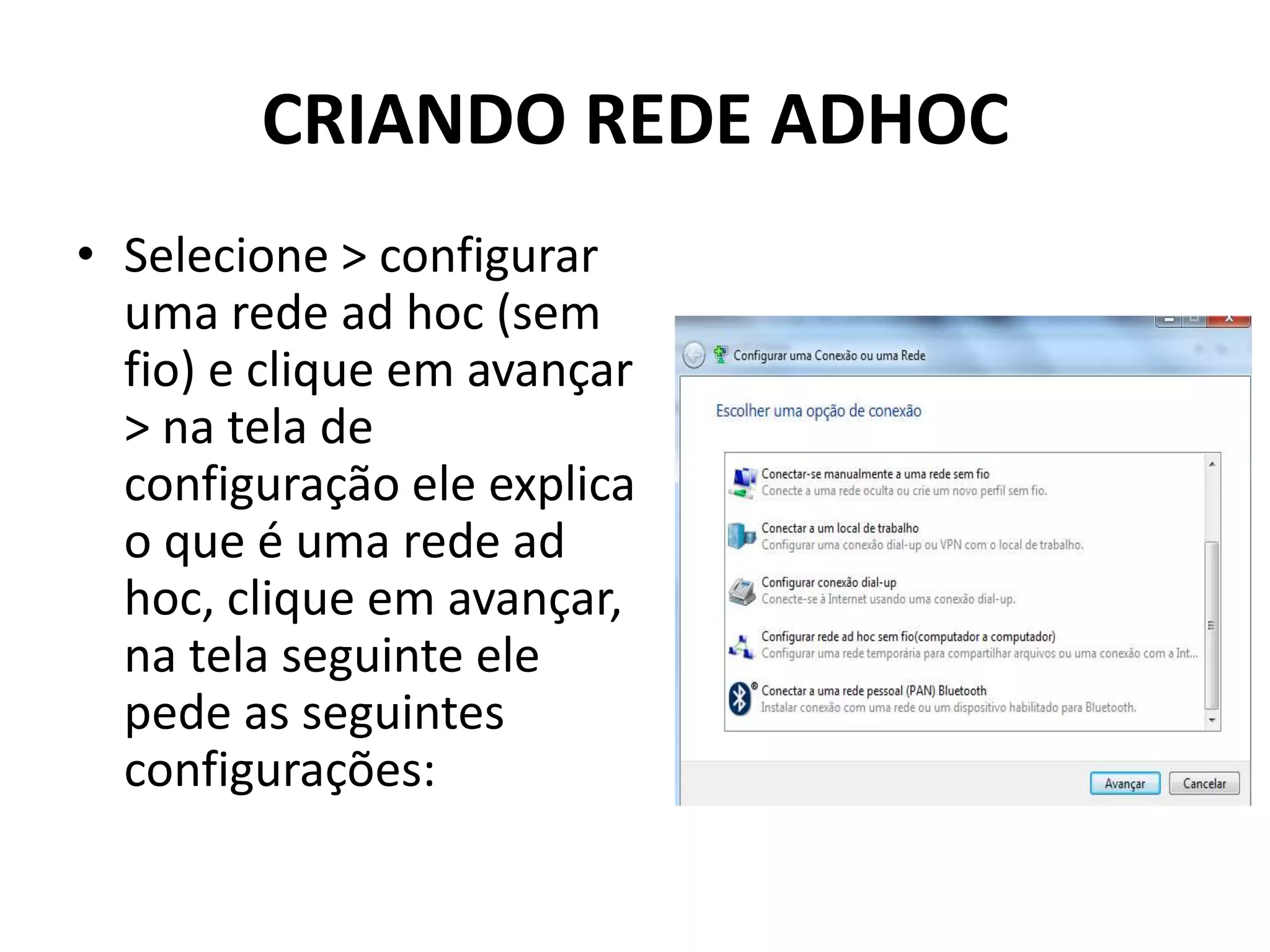

28. CRIANDO REDE ADHOC
• Selecione > configurar
uma rede ad hoc (sem
fio) e clique em avançar
> na tela de
configuração ele explica
o que é uma rede ad
hoc, clique em avançar,
na tela seguinte ele
pede as seguintes
configurações:

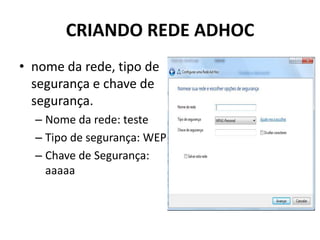

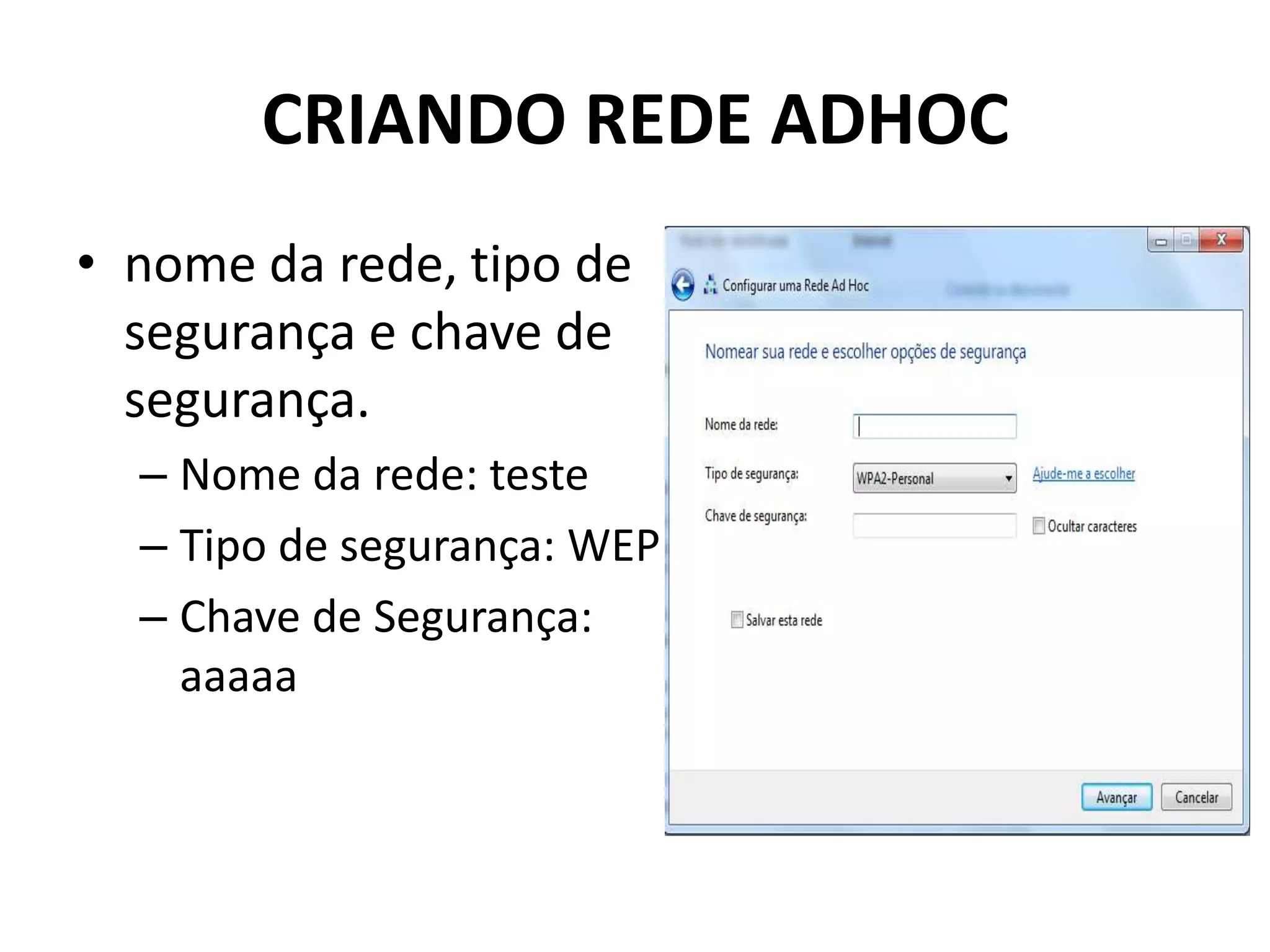

29. CRIANDO REDE ADHOC
• nome da rede, tipo de
segurança e chave de
segurança.
– Nome da rede: teste
– Tipo de segurança: WEP
– Chave de Segurança:
aaaaa

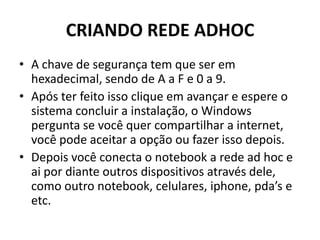

30. CRIANDO REDE ADHOC
• A chave de segurança tem que ser em
hexadecimal, sendo de A a F e 0 a 9.
• Após ter feito isso clique em avançar e espere o
sistema concluir a instalação, o Windows
pergunta se você quer compartilhar a internet,
você pode aceitar a opção ou fazer isso depois.
• Depois você conecta o notebook a rede ad hoc e
ai por diante outros dispositivos através dele,
como outro notebook, celulares, iphone, pda’s e
etc.
