Aula 15 instalação de hardware

Instalação de
Hardware
Jorge Ávila
Aula 14
pg. 80

Identificação e resolução
de erros
• Computador não da boot
o Se for o caso, bastará encaixar corretamente os cabos e
tudo funcionará. Se os cabos estiverem encaixados
perfeitamente mas o problema persistir, tente novamente
retirar todas as placas de expansão e unidades de disco
como no exemplo anterior apenas por eliminação e
verifique se o cabo do speaker está corretamente ligado
à placa mãe e se não está partido.
o Se mesmo estando o speaker corretamente conectado, a
placa mãe não emitir bip algum, é provável que o
problema seja na placa mãe.

de erros

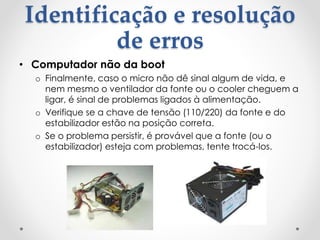

o Finalmente, caso o micro não dê sinal algum de vida, e
nem mesmo o ventilador da fonte ou o cooler cheguem a
ligar, é sinal de problemas ligados à alimentação.
o Verifique se a chave de tensão (110/220) da fonte e do
estabilizador estão na posição correta.
o Se o problema persistir, é provável que a fonte (ou o
estabilizador) esteja com problemas, tente trocá-los.

de erros

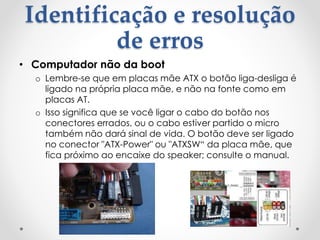

o Lembre-se que em placas mãe ATX o botão liga-desliga é
ligado na própria placa mãe, e não na fonte como em
placas AT.
o Isso significa que se você ligar o cabo do botão nos
conectores errados, ou o cabo estiver partido o micro
também não dará sinal de vida. O botão deve ser ligado
no conector "ATX-Power" ou "ATXSW“ da placa mãe, que
fica próximo ao encaixe do speaker; consulte o manual.

de erros

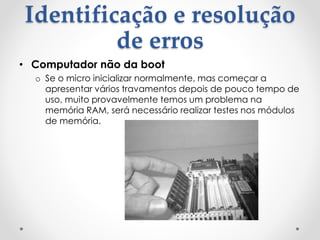

o Se o micro inicializar normalmente, mas começar a
apresentar vários travamentos depois de pouco tempo de
uso, muito provavelmente temos um problema na
memória RAM, será necessário realizar testes nos módulos
de memória.

de erros

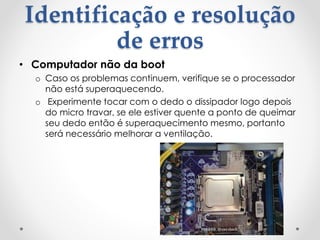

o Caso os problemas continuem, verifique se o processador
não está superaquecendo.
o Experimente tocar com o dedo o dissipador logo depois
do micro travar, se ele estiver quente a ponto de queimar
seu dedo então é superaquecimento mesmo, portanto
será necessário melhorar a ventilação.

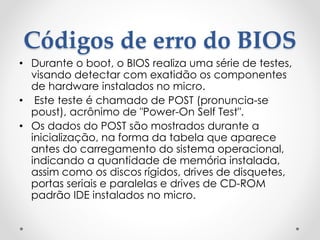

Códigos de erro do BIOS
• Durante o boot, o BIOS realiza uma série de testes,
visando detectar com exatidão os componentes
de hardware instalados no micro.
• Este teste é chamado de POST (pronuncia-se
poust), acrônimo de "Power-On Self Test".
• Os dados do POST são mostrados durante a
inicialização, na forma da tabela que aparece
antes do carregamento do sistema operacional,
indicando a quantidade de memória instalada,
assim como os discos rígidos, drives de disquetes,
portas seriais e paralelas e drives de CD-ROM
padrão IDE instalados no micro.

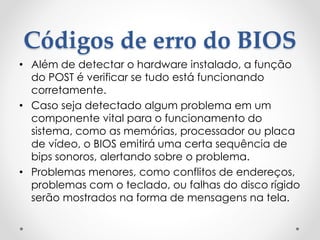

• Além de detectar o hardware instalado, a função
do POST é verificar se tudo está funcionando
corretamente.
• Caso seja detectado algum problema em um
componente vital para o funcionamento do
sistema, como as memórias, processador ou placa
de vídeo, o BIOS emitirá uma certa sequência de
bips sonoros, alertando sobre o problema.
• Problemas menores, como conflitos de endereços,
problemas com o teclado, ou falhas do disco rígido
serão mostrados na forma de mensagens na tela.

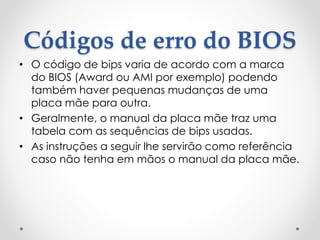

• O código de bips varia de acordo com a marca
do BIOS (Award ou AMI por exemplo) podendo
também haver pequenas mudanças de uma
placa mãe para outra.
• Geralmente, o manual da placa mãe traz uma
tabela com as sequências de bips usadas.
• As instruções a seguir lhe servirão como referência
caso não tenha em mãos o manual da placa mãe.

• 1 Bip Curto:
o Post Executado com sucesso:
• Este é um Bip feliz emitido pelo BIOS quando o
POST é executado com sucesso. Caso o seu
sistema esteja inicializando normalmente e
você não esteja ouvindo este Bip , verifique se
o speaker está ligado à placa mãe
corretamente.

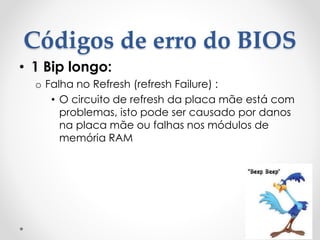

• 1 Bip longo:
o Falha no Refresh (refresh Failure) :
• O circuito de refresh da placa mãe está com
problemas, isto pode ser causado por danos
na placa mãe ou falhas nos módulos de
memória RAM

• 1 Bip longo e 2 bips curtos ou 1 Bip
longo e 3 bips:
o Falha no Vídeo:
• Problemas com o BIOS da placa de vídeo.
• Tente retirar a placa, passar borracha em seus
contatos e recolocá-la, talvez em outro slot.
• Na maioria das vezes este problema é
causado por mau contato.

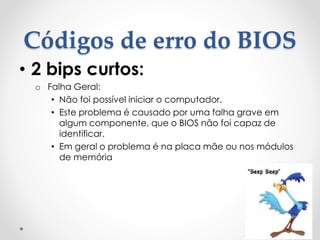

• 2 bips curtos:
o Falha Geral:
• Não foi possível iniciar o computador.
• Este problema é causado por uma falha grave em
algum componente, que o BIOS não foi capaz de
identificar.
• Em geral o problema é na placa mãe ou nos módulos
de memória

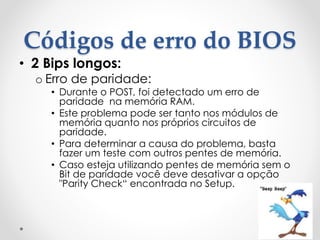

• 2 Bips longos:
o Erro de paridade:
• Durante o POST, foi detectado um erro de
paridade na memória RAM.
• Este problema pode ser tanto nos módulos de
memória quanto nos próprios circuitos de
paridade.
• Para determinar a causa do problema, basta
fazer um teste com outros pentes de memória.
• Caso esteja utilizando pentes de memória sem o
Bit de paridade você deve desativar a opção
"Parity Check“ encontrada no Setup.

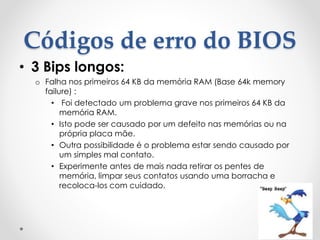

• 3 Bips longos:
o Falha nos primeiros 64 KB da memória RAM (Base 64k memory
failure) :
• Foi detectado um problema grave nos primeiros 64 KB da
memória RAM.
• Isto pode ser causado por um defeito nas memórias ou na
própria placa mãe.
• Outra possibilidade é o problema estar sendo causado por
um simples mal contato.
• Experimente antes de mais nada retirar os pentes de
memória, limpar seus contatos usando uma borracha e
recoloca-los com cuidado.

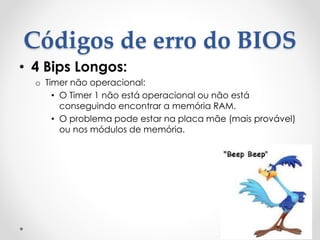

• 4 Bips Longos:
o Timer não operacional:
• O Timer 1 não está operacional ou não está
conseguindo encontrar a memória RAM.
• O problema pode estar na placa mãe (mais provável)
ou nos módulos de memória.

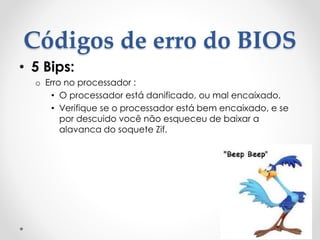

• 5 Bips:
o Erro no processador :
• O processador está danificado, ou mal encaixado.
• Verifique se o processador está bem encaixado, e se
por descuido você não esqueceu de baixar a
alavanca do soquete Zif.

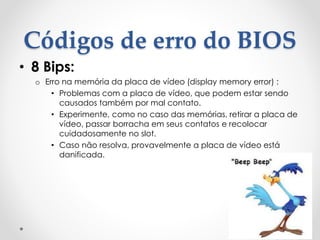

• 8 Bips:
o Erro na memória da placa de vídeo (display memory error) :
• Problemas com a placa de vídeo, que podem estar sendo
causados também por mal contato.
• Experimente, como no caso das memórias, retirar a placa de
vídeo, passar borracha em seus contatos e recolocar
cuidadosamente no slot.
• Caso não resolva, provavelmente a placa de vídeo está
danificada.

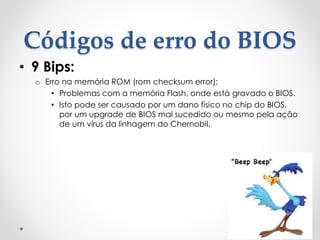

• 9 Bips:
o Erro na memória ROM (rom checksum error):
• Problemas com a memória Flash, onde está gravado o BIOS.
• Isto pode ser causado por um dano físico no chip do BIOS,
por um upgrade de BIOS mal sucedido ou mesmo pela ação
de um vírus da linhagem do Chernobil.

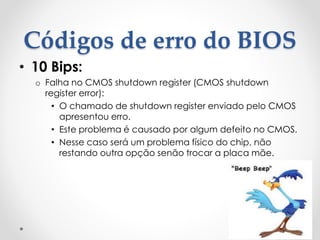

• 10 Bips:
o Falha no CMOS shutdown register (CMOS shutdown
register error):
• O chamado de shutdown register enviado pelo CMOS
apresentou erro.
• Este problema é causado por algum defeito no CMOS.
• Nesse caso será um problema físico do chip, não
restando outra opção senão trocar a placa mãe.

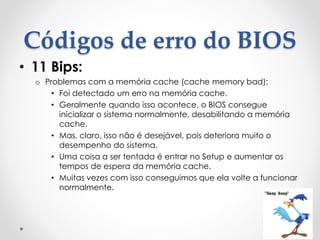

• 11 Bips:
o Problemas com a memória cache (cache memory bad):
• Foi detectado um erro na memória cache.
• Geralmente quando isso acontece, o BIOS consegue
inicializar o sistema normalmente, desabilitando a memória
cache.
• Mas, claro, isso não é desejável, pois deteriora muito o
desempenho do sistema.
• Uma coisa a ser tentada é entrar no Setup e aumentar os
tempos de espera da memória cache.
• Muitas vezes com isso conseguimos que ela volte a funcionar
normalmente.

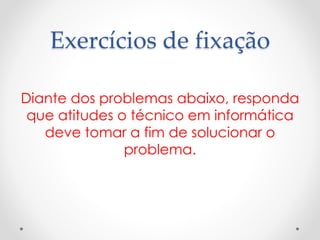

Exercícios de fixação
Diante dos problemas abaixo, responda
que atitudes o técnico em informática
deve tomar a fim de solucionar o
problema.

Exercícios de fixação
• Windows trava
constantemente
• Sistema com vírus
• Computador não liga
• Computador muito
lento
• HD ou drive não
reconhece
• Enumere 5 códigos de
erros com bips que
aparecem com mais
frequência.
• Problema com a
memória RAM
• Aquecimento do
processador
• Arquivo de sistema
corrompido
• Drive desatualizado
• Sujeira e oxidação nos
contatos das placas
• Computador não da
boot
• Computador reiniciando

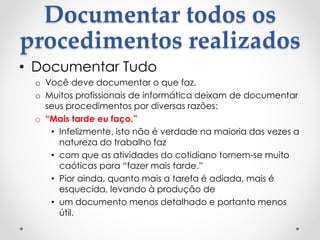

Documentar todos os
procedimentos realizados
• Documentar Tudo
o Você deve documentar o que faz.
o Muitos profissionais de informática deixam de documentar
seus procedimentos por diversas razões:
o “Mais tarde eu faço.”
• Infelizmente, isto não é verdade na maioria das vezes a
natureza do trabalho faz
• com que as atividades do cotidiano tornem-se muito
caóticas para “fazer mais tarde.”
• Pior ainda, quanto mais a tarefa é adiada, mais é
esquecida, levando à produção de
• um documento menos detalhado e portanto menos
útil.

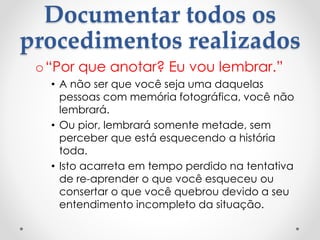

Documentar todos os
o“Por que anotar? Eu vou lembrar.”
• A não ser que você seja uma daquelas
pessoas com memória fotográfica, você não
lembrará.
• Ou pior, lembrará somente metade, sem
perceber que está esquecendo a história
toda.
• Isto acarreta em tempo perdido na tentativa
de re-aprender o que você esqueceu ou
consertar o que você quebrou devido a seu
entendimento incompleto da situação.

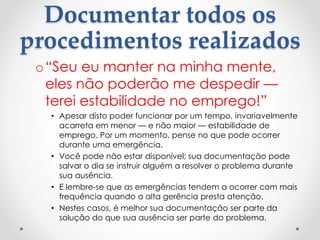

Documentar todos os
o“Seu eu manter na minha mente,
eles não poderão me despedir —
terei estabilidade no emprego!”
• Apesar disto poder funcionar por um tempo, invariavelmente
acarreta em menor — e não maior — estabilidade de
emprego. Por um momento, pense no que pode ocorrer
durante uma emergência.
• Você pode não estar disponível; sua documentação pode
salvar o dia se instruir alguém a resolver o problema durante
sua ausência.
• E lembre-se que as emergências tendem a ocorrer com mais
frequência quando a alta gerência presta atenção.
• Nestes casos, é melhor sua documentação ser parte da
solução do que sua ausência ser parte do problema.

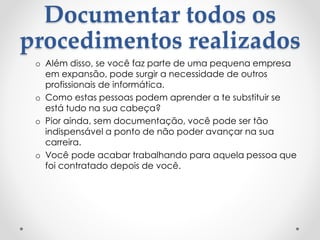

Documentar todos os
o Além disso, se você faz parte de uma pequena empresa
em expansão, pode surgir a necessidade de outros
profissionais de informática.
o Como estas pessoas podem aprender a te substituir se
está tudo na sua cabeça?
o Pior ainda, sem documentação, você pode ser tão
indispensável a ponto de não poder avançar na sua
carreira.
o Você pode acabar trabalhando para aquela pessoa que
foi contratado depois de você.

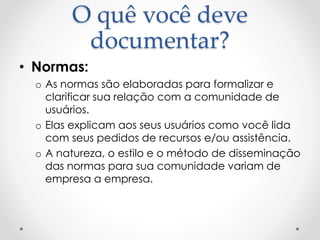

O quê você deve
documentar?
• Normas:
o As normas são elaboradas para formalizar e
clarificar sua relação com a comunidade de
usuários.
o Elas explicam aos seus usuários como você lida
com seus pedidos de recursos e/ou assistência.
o A natureza, o estilo e o método de disseminação
das normas para sua comunidade variam de
empresa a empresa.

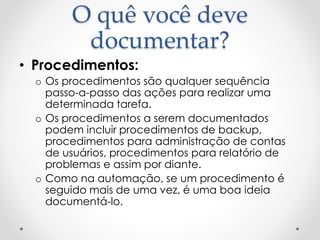

O quê você deve
documentar?
• Procedimentos:
o Os procedimentos são qualquer sequência
passo-a-passo das ações para realizar uma
determinada tarefa.
o Os procedimentos a serem documentados
podem incluir procedimentos de backup,
procedimentos para administração de contas
de usuários, procedimentos para relatório de
problemas e assim por diante.
o Como na automação, se um procedimento é
seguido mais de uma vez, é uma boa ideia
documentá-lo.

O quê você deve
documentar?

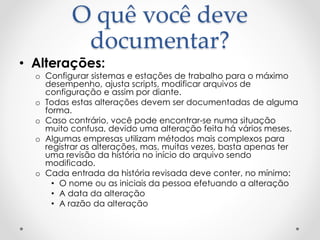

• Alterações:
o Configurar sistemas e estações de trabalho para o máximo
desempenho, ajusta scripts, modificar arquivos de
configuração e assim por diante.
o Todas estas alterações devem ser documentadas de alguma
forma.
o Caso contrário, você pode encontrar-se numa situação
muito confusa, devido uma alteração feita há vários meses.
o Algumas empresas utilizam métodos mais complexos para
registrar as alterações, mas, muitas vezes, basta apenas ter
uma revisão da história no início do arquivo sendo
modificado.
o Cada entrada da história revisada deve conter, no mínimo:
• O nome ou as iniciais da pessoa efetuando a alteração
• A data da alteração
• A razão da alteração

O quê você deve
documentar?

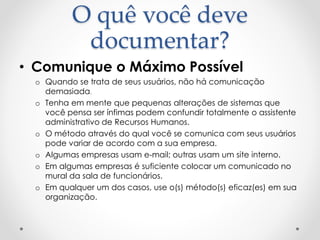

• Comunique o Máximo Possível
o Quando se trata de seus usuários, não há comunicação
demasiada.
o Tenha em mente que pequenas alterações de sistemas que
você pensa ser ínfimas podem confundir totalmente o assistente
administrativo de Recursos Humanos.
o O método através do qual você se comunica com seus usuários
pode variar de acordo com a sua empresa.
o Algumas empresas usam e-mail; outras usam um site interno.
o Em algumas empresas é suficiente colocar um comunicado no
mural da sala de funcionários.
o Em qualquer um dos casos, use o(s) método(s) eficaz(es) em sua
organização.

O quê você deve
documentar?

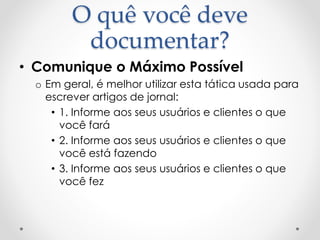

• Comunique o Máximo Possível
o Em geral, é melhor utilizar esta tática usada para
escrever artigos de jornal:
• 1. Informe aos seus usuários e clientes o que
você fará
você está fazendo
você fez

O quê você deve
documentar?
• Informe o Que Você Fará
o Certifique-se de prover suficiente avisos aos seus usuários
antes de fazer qualquer coisa.
o A quantidade de avisos varia necessariamente de acordo
com o tipo de alteração (fazer o upgrade de um sistema
operacional demanda mais tempo que alterar a cor
default da tela de login do sistema), e também com a
natureza da sua comunidade de usuários (usuários com
perfil mais técnico geralmente adaptam-se mais
rapidamente às alterações que usuários com poucas ou
nenhuma característica técnica.)

O quê você deve
documentar?

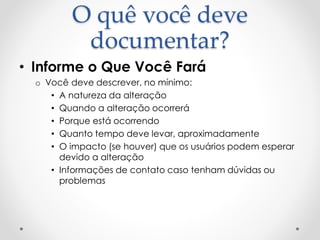

• Informe o Que Você Fará
o Você deve descrever, no mínimo:
• A natureza da alteração
• Quando a alteração ocorrerá
• Porque está ocorrendo
• Quanto tempo deve levar, aproximadamente
• O impacto (se houver) que os usuários podem esperar
devido a alteração
• Informações de contato caso tenham dúvidas ou
problemas

O quê você deve
documentar?

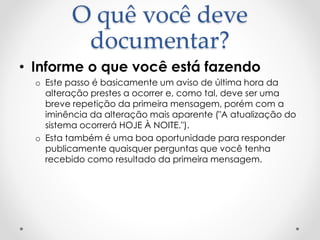

• Informe o que você está fazendo
o Este passo é basicamente um aviso de última hora da
alteração prestes a ocorrer e, como tal, deve ser uma
breve repetição da primeira mensagem, porém com a
iminência da alteração mais aparente ("A atualização do
sistema ocorrerá HOJE À NOITE.").
o Esta também é uma boa oportunidade para responder
publicamente quaisquer perguntas que você tenha
recebido como resultado da primeira mensagem.

O quê você deve
documentar?

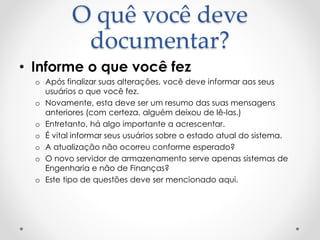

• Informe o que você fez
o Após finalizar suas alterações, você deve informar aos seus
usuários o que você fez.
o Novamente, esta deve ser um resumo das suas mensagens
anteriores (com certeza, alguém deixou de lê-las.)
o Entretanto, há algo importante a acrescentar.
o É vital informar seus usuários sobre o estado atual do sistema.
o A atualização não ocorreu conforme esperado?
o O novo servidor de armazenamento serve apenas sistemas de
Engenharia e não de Finanças?
o Este tipo de questões deve ser mencionado aqui.

Aula 15 instalação de hardware

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Aula 15 instalação de hardware

Mais de Jorge Ávila Miranda

Aula 15 instalação de hardware
