1. OTIMIZAÇÃO DE UMA ESTAÇÃO
DE TRABALHO (Workstation)
Jorge Ávila

2. PRINCIPAIS PROBLEMAS APRESENTADOS EM
MICRO COMPUTADORES
• Todo equipamento eletrônico pode ocorrer
mau funcionamento.
• Os problemas podem causar frustração,
tempo perdido e despesas desnecessárias
• Principalmente para usuários que necessitam
do seu funcionamento.

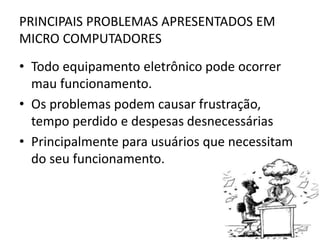

3. PRINCIPAIS PROBLEMAS APRESENTADOS EM
MICRO COMPUTADORES
• Todo equipamento eletrônico pode ocorrer
mau funcionamento.
• Os problemas podem causar frustração,
tempo perdido e despesas desnecessárias
• Principalmente para usuários que necessitam
do seu funcionamento.

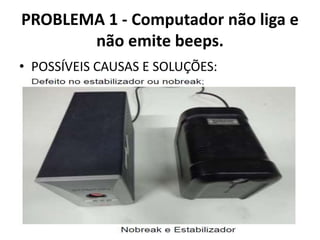

4. PROBLEMA 1 - Computador não liga e
não emite beeps.
• POSSÍVEIS CAUSAS E SOLUÇÕES:

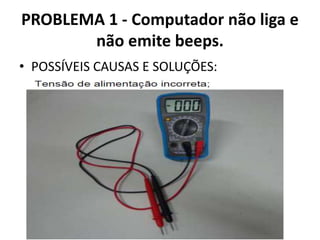

5. PROBLEMA 1 - Computador não liga e
não emite beeps.
• POSSÍVEIS CAUSAS E SOLUÇÕES:

6. PROBLEMA 1 - Computador não liga e
não emite beeps.
• POSSÍVEIS CAUSAS E SOLUÇÕES:

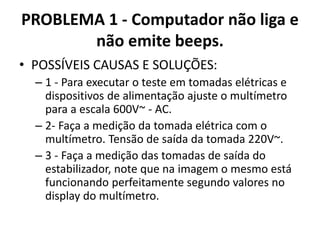

– 1 - Para executar o teste em tomadas elétricas e
dispositivos de alimentação ajuste o multímetro
para a escala 600V~ - AC.
– 2- Faça a medição da tomada elétrica com o
multímetro. Tensão de saída da tomada 220V~.
– 3 - Faça a medição das tomadas de saída do
estabilizador, note que na imagem o mesmo está
funcionando perfeitamente segundo valores no
display do multímetro.

7. PROBLEMA 1 - Computador não liga e
não emite beeps.

8. PROBLEMA 1 - Computador não liga e
não emite beeps.

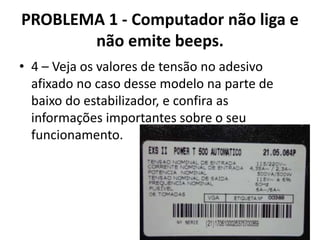

• 4 – Veja os valores de tensão no adesivo
afixado no caso desse modelo na parte de
baixo do estabilizador, e confira as
informações importantes sobre o seu
funcionamento.

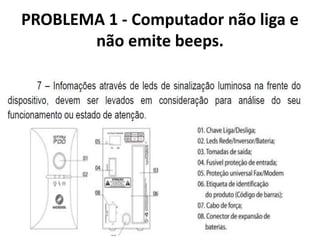

9. PROBLEMA 1 - Computador não liga e
não emite beeps.

10. PROBLEMA 1 - Computador não liga e
não emite beeps.

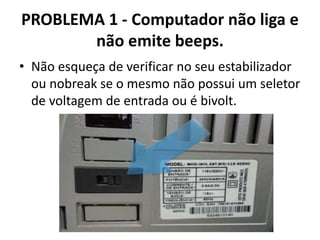

• Não esqueça de verificar no seu estabilizador
ou nobreak se o mesmo não possui um seletor
de voltagem de entrada ou é bivolt.

11. PROBLEMA 1 - Computador não liga e
não emite beeps.

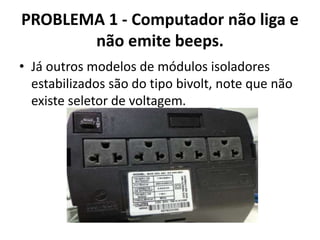

• Já outros modelos de módulos isoladores
estabilizados são do tipo bivolt, note que não
existe seletor de voltagem.

12. PROBLEMA 1 - Computador não liga e
não emite beeps.

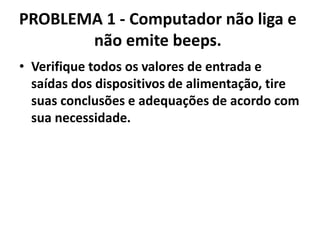

• Verifique todos os valores de entrada e
saídas dos dispositivos de alimentação, tire
suas conclusões e adequações de acordo com
sua necessidade.

13. PROBLEMA 1 - Computador não liga e
não emite beeps.

14. PROBLEMA 1 - Computador não liga e
não emite beeps.

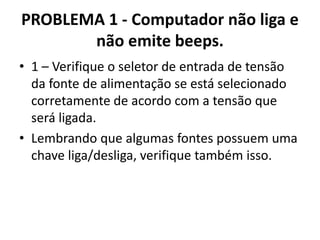

• 1 – Verifique o seletor de entrada de tensão
da fonte de alimentação se está selecionado
corretamente de acordo com a tensão que
será ligada.
• Lembrando que algumas fontes possuem uma
chave liga/desliga, verifique também isso.

15. PROBLEMA 1 - Computador não liga e
não emite beeps.

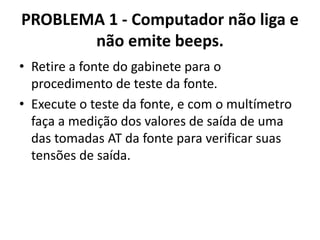

• Retire a fonte do gabinete para o
procedimento de teste da fonte.
• Execute o teste da fonte, e com o multímetro
faça a medição dos valores de saída de uma
das tomadas AT da fonte para verificar suas
tensões de saída.

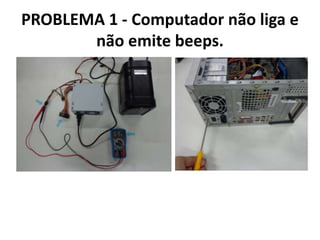

16. PROBLEMA 1 - Computador não liga e
não emite beeps.

17. PROBLEMA 1 - Computador não liga e
não emite beeps.

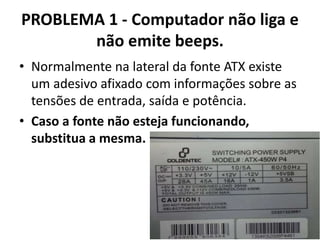

• Normalmente na lateral da fonte ATX existe
um adesivo afixado com informações sobre as
tensões de entrada, saída e potência.
• Caso a fonte não esteja funcionando,
substitua a mesma.

18. PROBLEMA 1 - Computador não liga e
não emite beeps.

19. PROBLEMA 1 - Computador não liga e
não emite beeps.

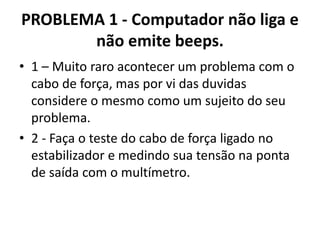

• 1 – Muito raro acontecer um problema com o
cabo de força, mas por vi das duvidas
considere o mesmo como um sujeito do seu
problema.

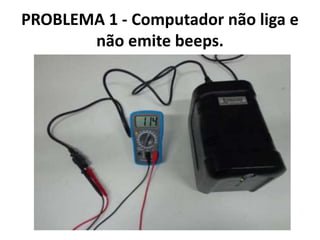

• 2 - Faça o teste do cabo de força ligado no
estabilizador e medindo sua tensão na ponta
de saída com o multímetro.

20. PROBLEMA 1 - Computador não liga e
não emite beeps.

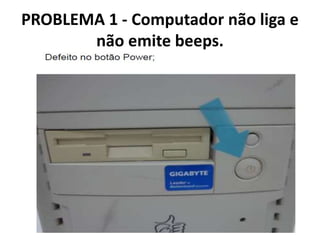

21. PROBLEMA 1 - Computador não liga e
não emite beeps.

22. PROBLEMA 1 - Computador não liga e
não emite beeps.

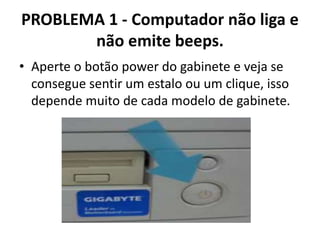

• Aperte o botão power do gabinete e veja se
consegue sentir um estalo ou um clique, isso
depende muito de cada modelo de gabinete.

23. PROBLEMA 1 - Computador não liga e
não emite beeps.

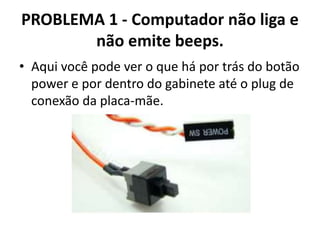

• Aqui você pode ver o que há por trás do botão
power e por dentro do gabinete até o plug de
conexão da placa-mãe.

24. PROBLEMA 1 - Computador não liga e
não emite beeps.

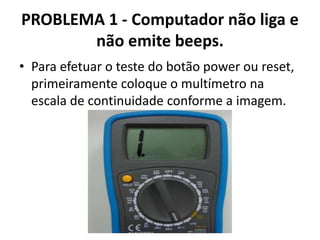

• Para efetuar o teste do botão power ou reset,
primeiramente coloque o multímetro na
escala de continuidade conforme a imagem.

25. PROBLEMA 1 - Computador não liga e
não emite beeps.
• Prenda os pinos do botão com os cabos + e –
do multímetro.

26. PROBLEMA 1 - Computador não liga e
não emite beeps.
• Aperte o botão e veja no display a
continuidade chegando a 0.00 e no caso deste
multímetro o mesmo emitira um sinal sonoro
para ajudar na confirmação da medição.
• Note que isso só acontece quando você aperta
o botão, assim você causou um encontro
entre os dois pinos e o multímetro confirma
para você.

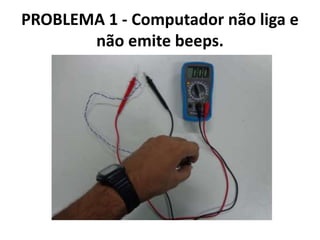

27. PROBLEMA 1 - Computador não liga e
não emite beeps.
