MANUAL DE CONFIGURAÇÃO

NanoStation5

NanoStation5

A AP

Versão 1.0
Português Brasil

Rua Ernesto Bergamasco, 255 – Vila Real – Hortolândia – SP – CEP 13.183-080 – PABX: (19) 3897-5281
Internet: http://www.usaimport.com.br – Email: contato@usaimport.com.br

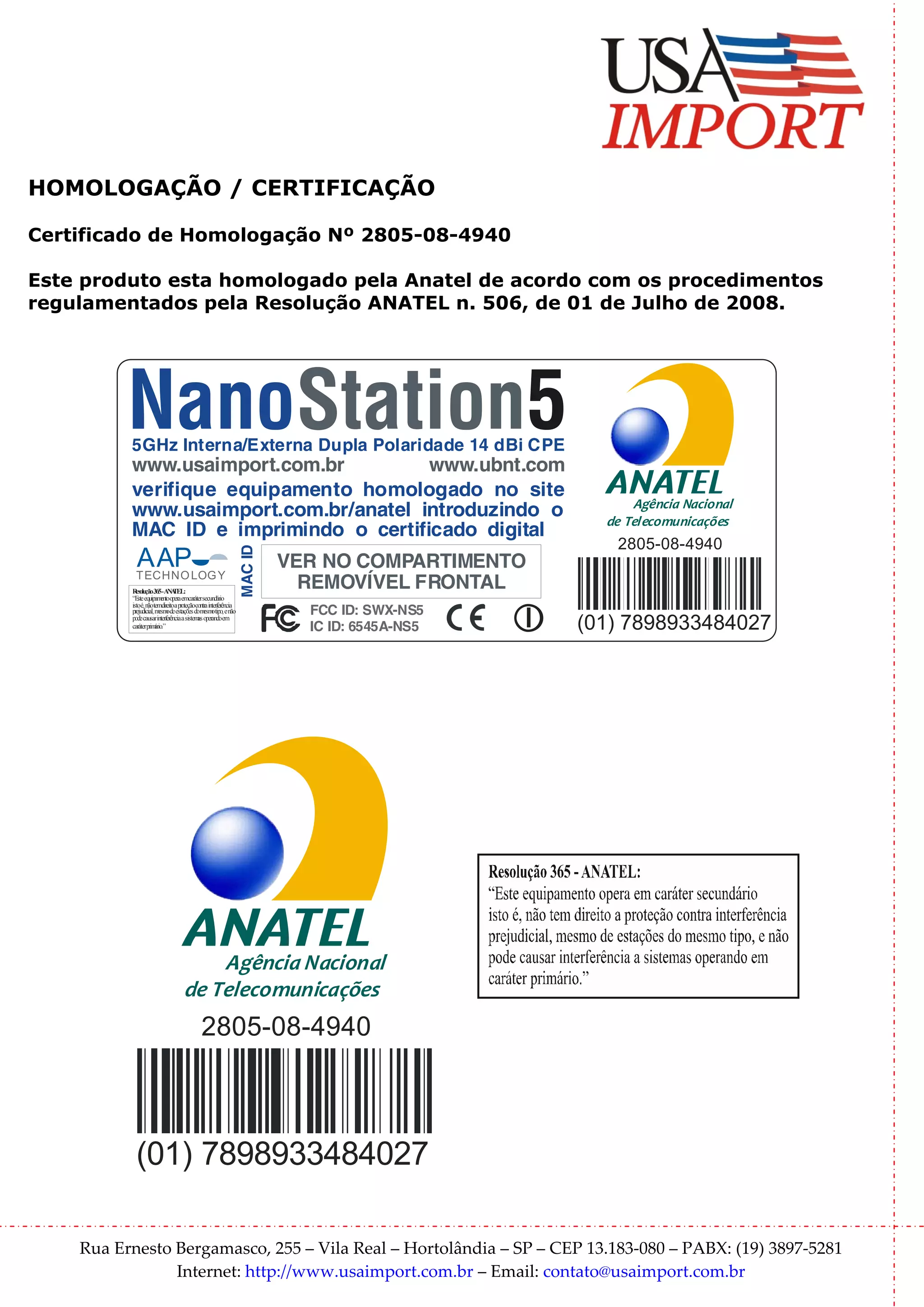

HOMOLOGAÇÃO / CERTIFICAÇÃO

Certificado de Homologação Nº 2805-08-4940

Este produto esta homologado pela Anatel de acordo com os procedimentos
regulamentados pela Resolução ANATEL n. 506, de 01 de Julho de 2008.

NanoStation5
5GHz Interna/Externa Dupla Polaridade 14 dBi CPE
www.usaimport.com.br www.ubnt.com
verifique equipamento homologado no site
Agência Nacional
www.usaimport.com.br/anatel introduzindo o de Telecomunicações
MAC ID e imprimindo o certificado digital
2805-08-4940
MAC ID

AAP
TECHNO LOG Y
VER NO COMPARTIMENTO
R olu 365-A A
es ção N TEL:
REMOVÍVEL FRONTAL
“E equipam opera emcarátersecundário
ste ento
istoé, nãotemdireitoa proteçãocontra interferência
prejudicial, m ode estações dom otipo, e não
esm esm FCC ID: SWX-NS5
pode causarinterferência a sistem operandoem
caráterprim ário.”
as
IC ID: 6545A-NS5 (01) 7898933484027

Agência Nacional
de Telecomunicações
2805-08-4940

(01) 7898933484027

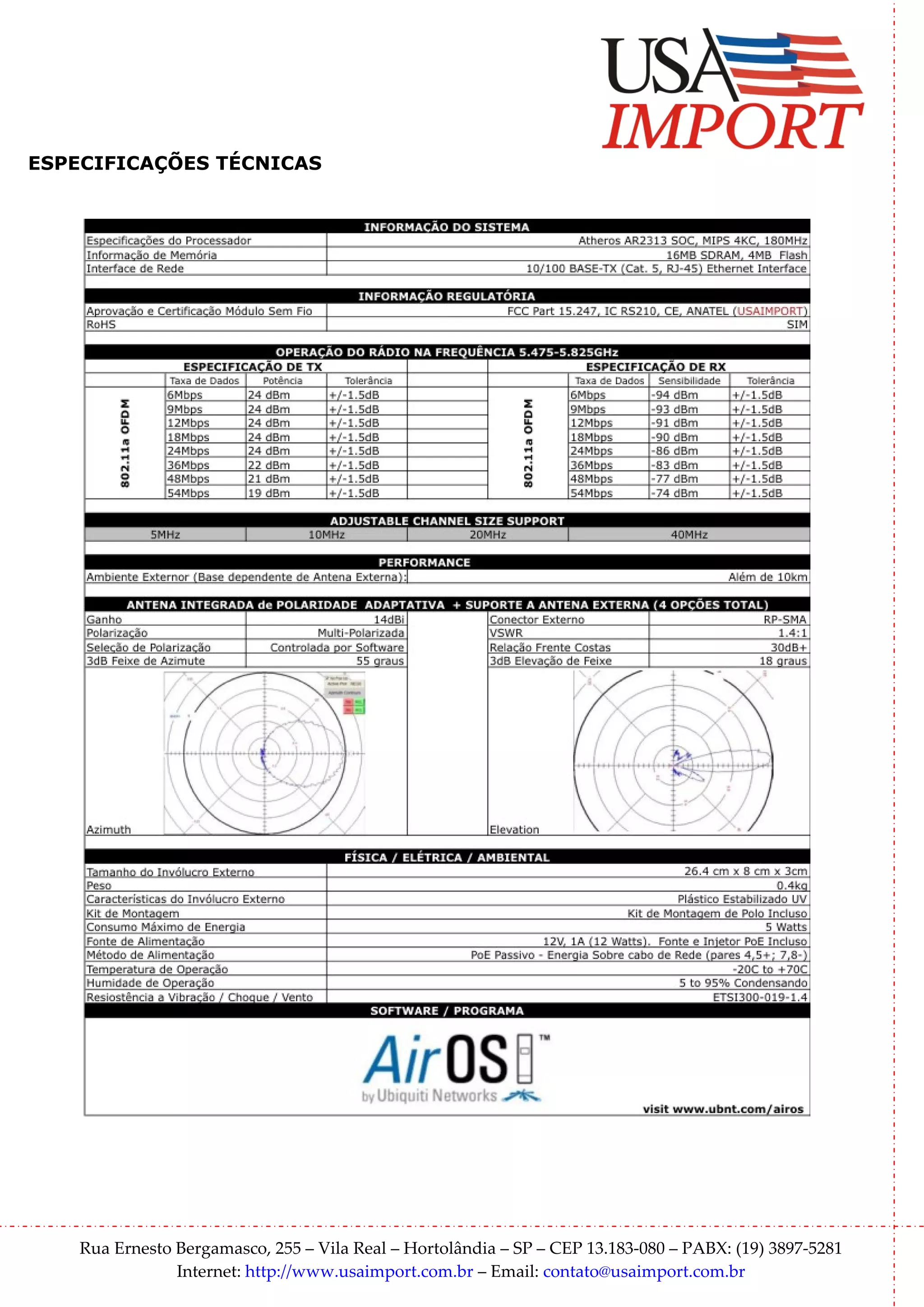

ESPECIFICAÇÕES TÉCNICAS

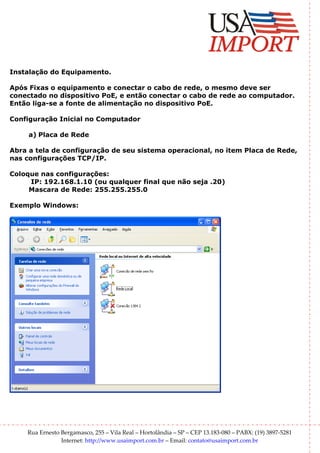

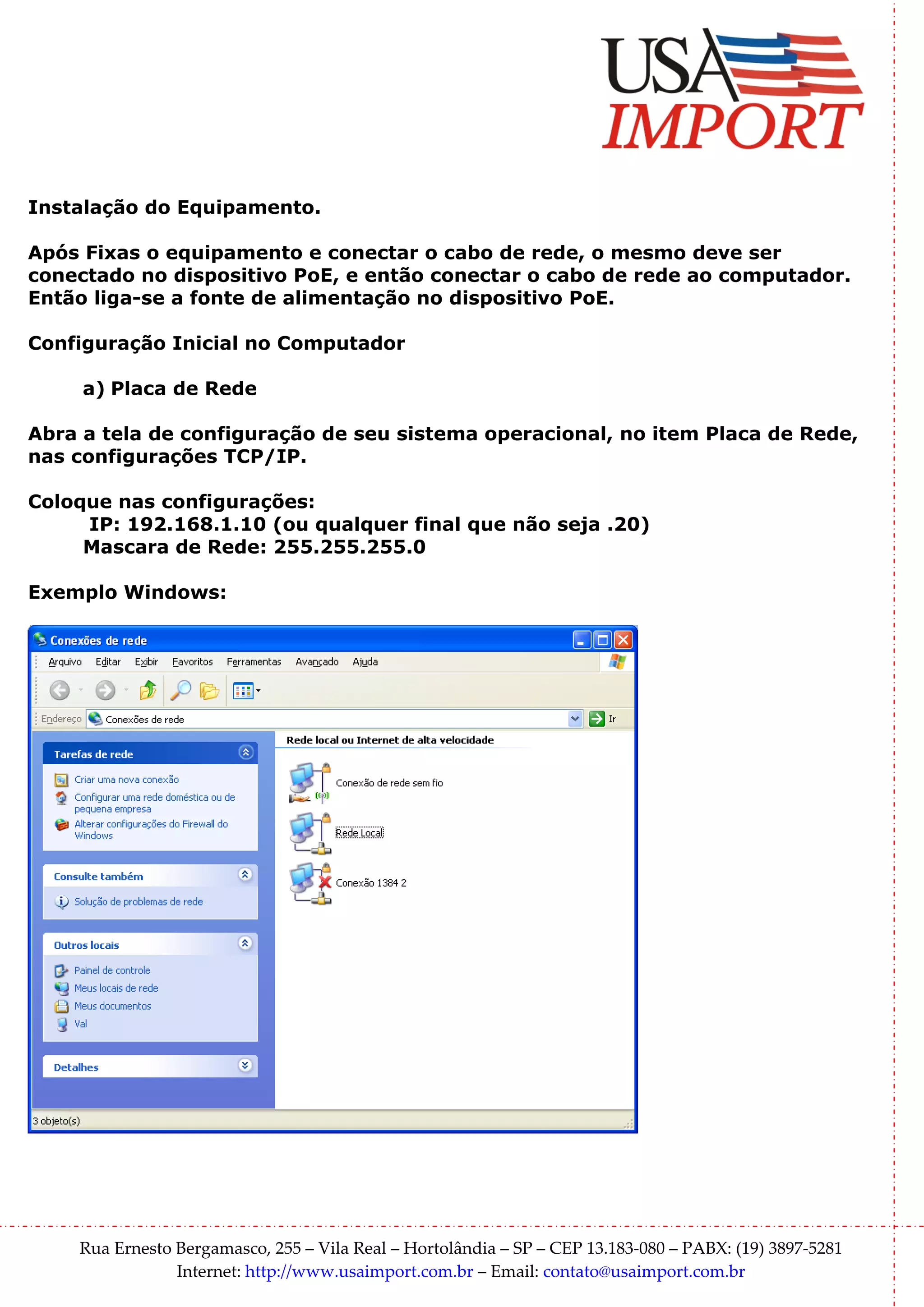

Instalação do Equipamento.

Após Fixas o equipamento e conectar o cabo de rede, o mesmo deve ser
conectado no dispositivo PoE, e então conectar o cabo de rede ao computador.
Então liga-se a fonte de alimentação no dispositivo PoE.

Configuração Inicial no Computador

a) Placa de Rede

Abra a tela de configuração de seu sistema operacional, no item Placa de Rede,
nas configurações TCP/IP.

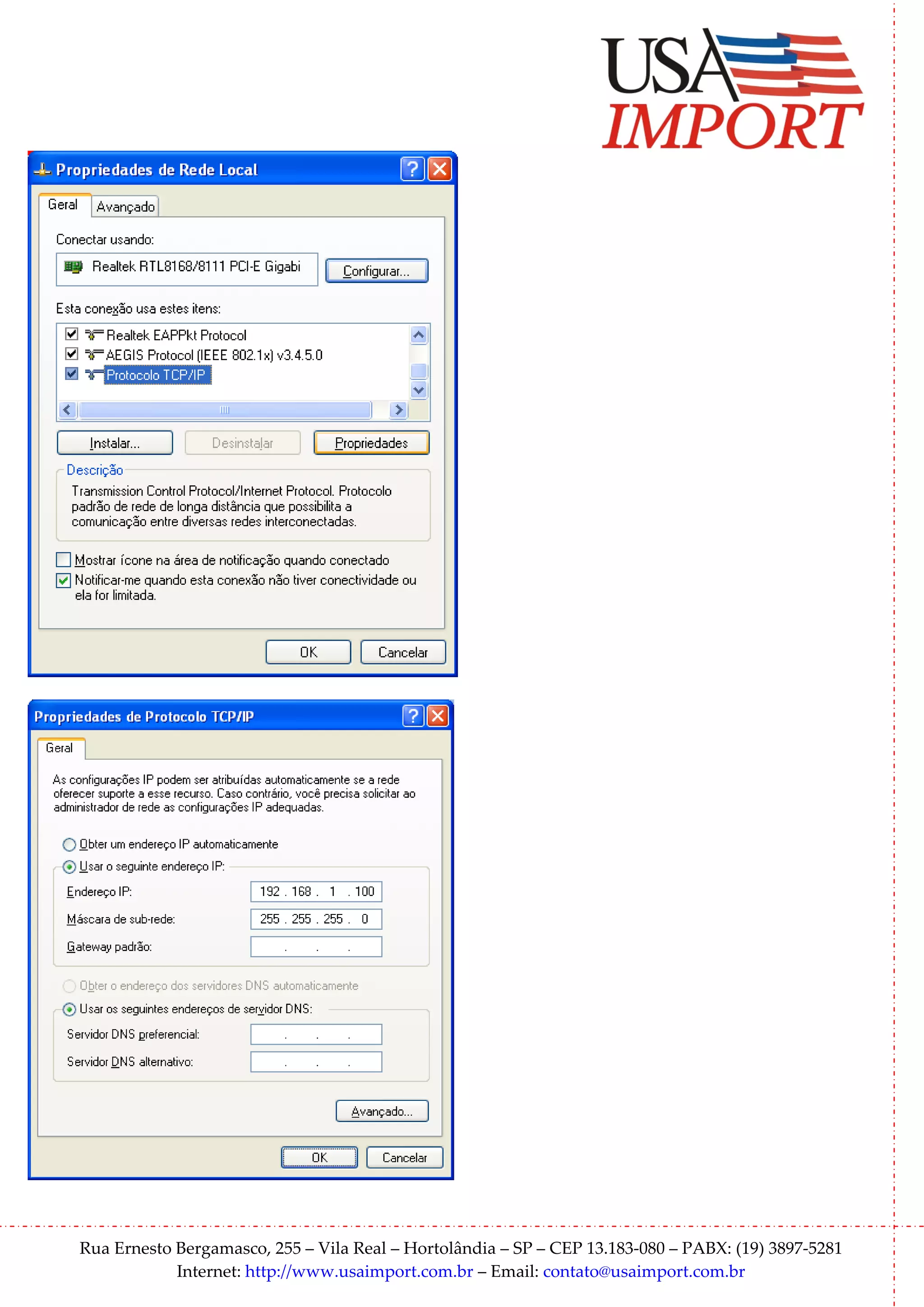

Coloque nas configurações:
IP: 192.168.1.10 (ou qualquer final que não seja .20)
Mascara de Rede: 255.255.255.0

Exemplo Windows:

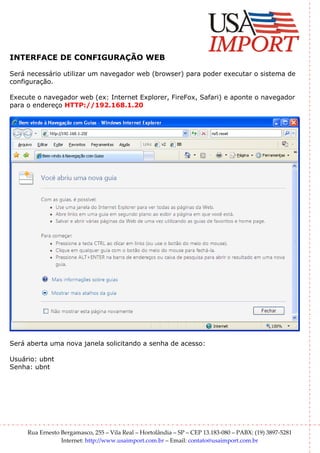

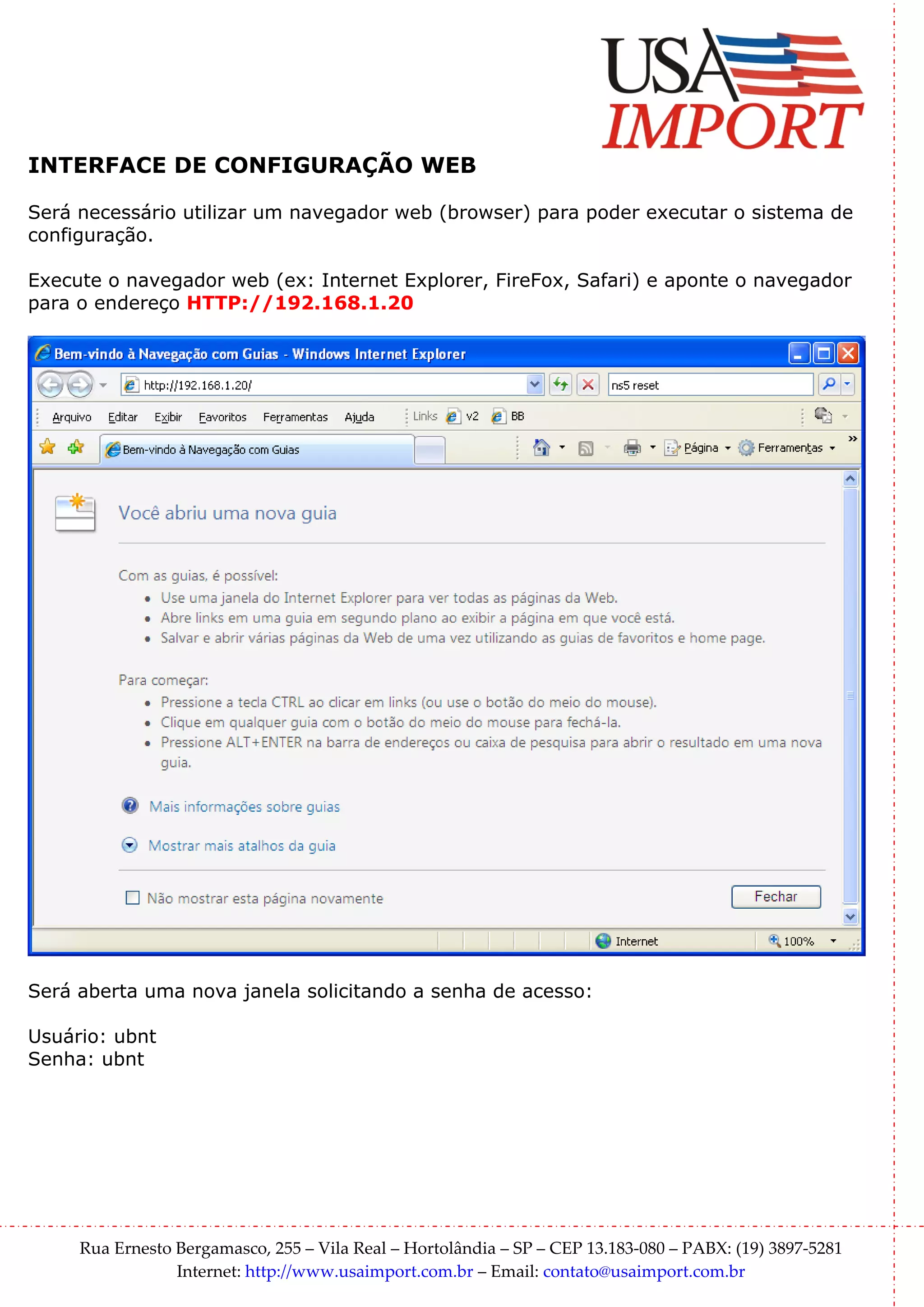

INTERFACE DE CONFIGURAÇÃO WEB

Será necessário utilizar um navegador web (browser) para poder executar o sistema de
configuração.

Execute o navegador web (ex: Internet Explorer, FireFox, Safari) e aponte o navegador
para o endereço HTTP://192.168.1.20

Será aberta uma nova janela solicitando a senha de acesso:

Usuário: ubnt
Senha: ubnt

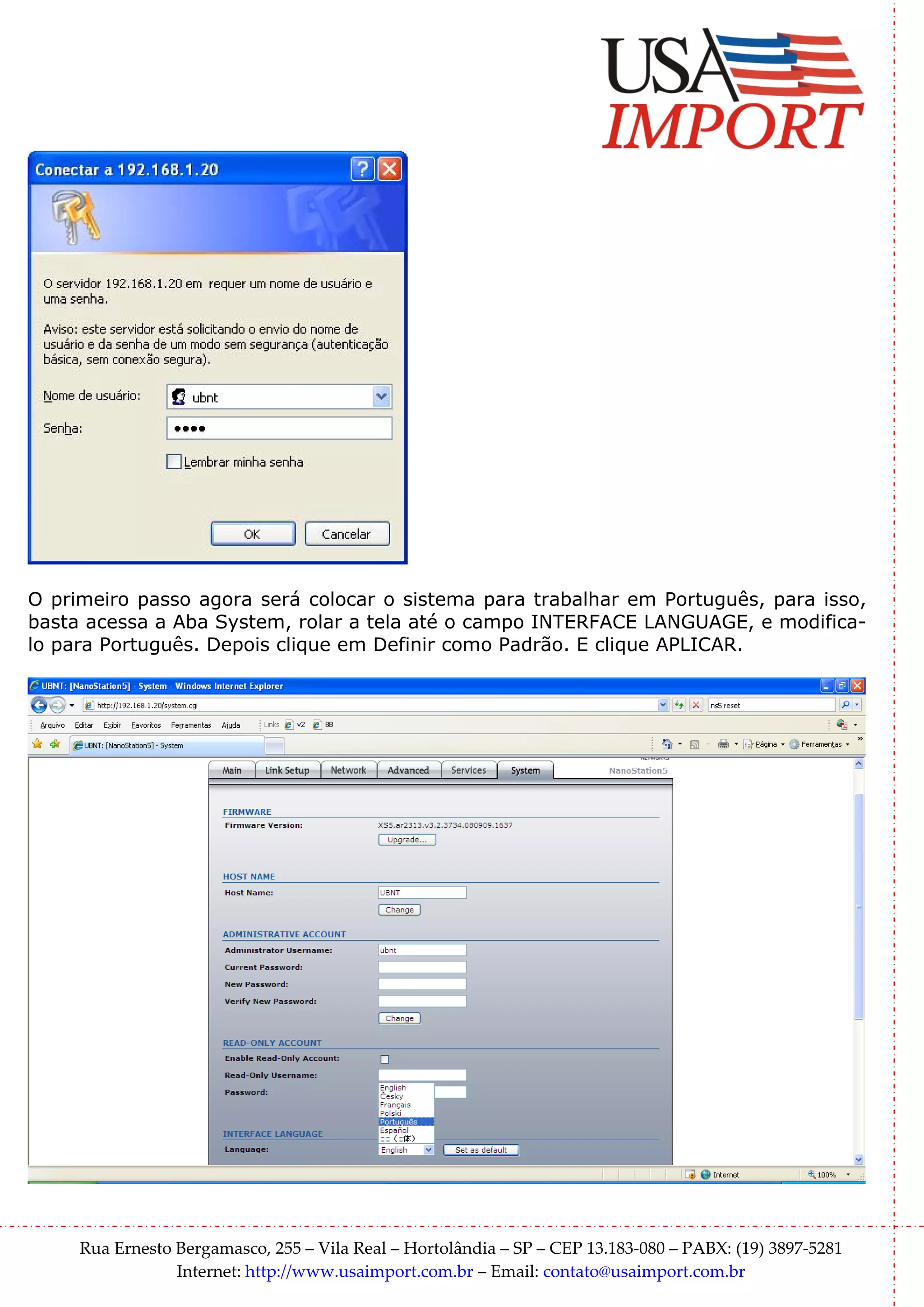

O primeiro passo agora será colocar o sistema para trabalhar em Português, para isso,
basta acessa a Aba System, rolar a tela até o campo INTERFACE LANGUAGE, e modifica-
lo para Português. Depois clique em Definir como Padrão. E clique APLICAR.

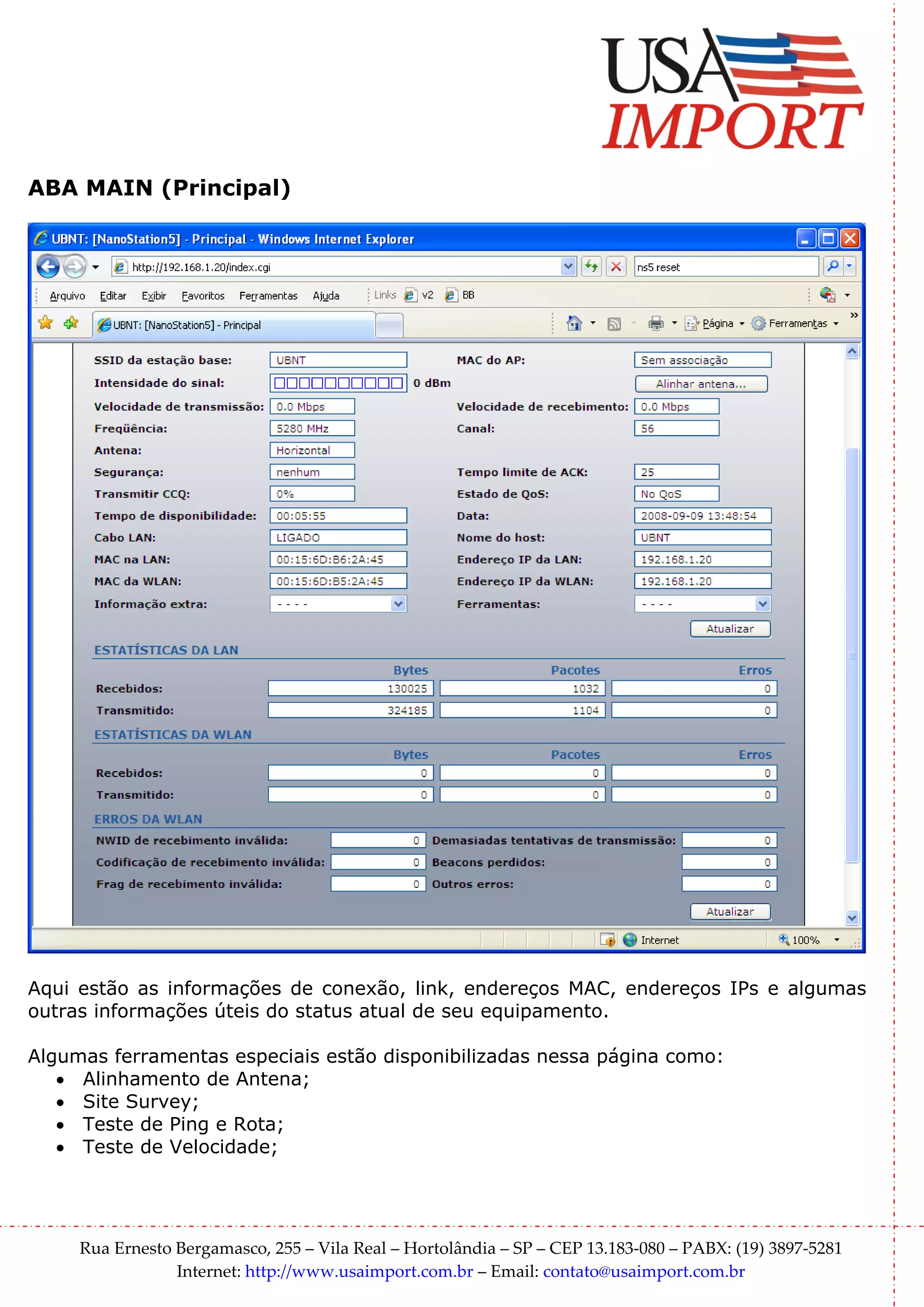

ABA MAIN (Principal)

Aqui estão as informações de conexão, link, endereços MAC, endereços IPs e algumas
outras informações úteis do status atual de seu equipamento.

Algumas ferramentas especiais estão disponibilizadas nessa página como:
• Alinhamento de Antena;
• Site Survey;
• Teste de Ping e Rota;
• Teste de Velocidade;

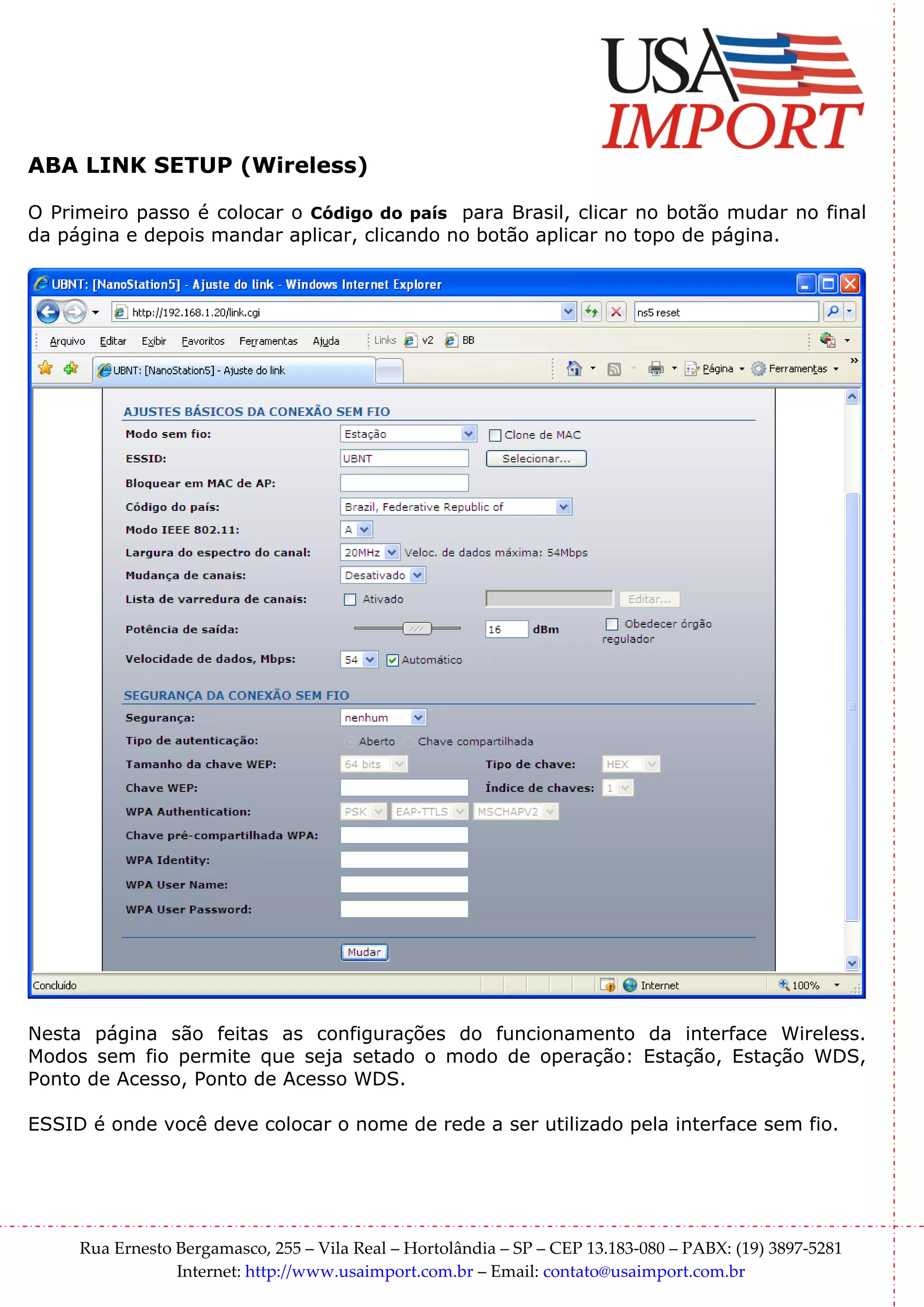

ABA LINK SETUP (Wireless)

O Primeiro passo é colocar o Código do país para Brasil, clicar no botão mudar no final
da página e depois mandar aplicar, clicando no botão aplicar no topo de página.

Nesta página são feitas as configurações do funcionamento da interface Wireless.
Modos sem fio permite que seja setado o modo de operação: Estação, Estação WDS,
Ponto de Acesso, Ponto de Acesso WDS.

ESSID é onde você deve colocar o nome de rede a ser utilizado pela interface sem fio.

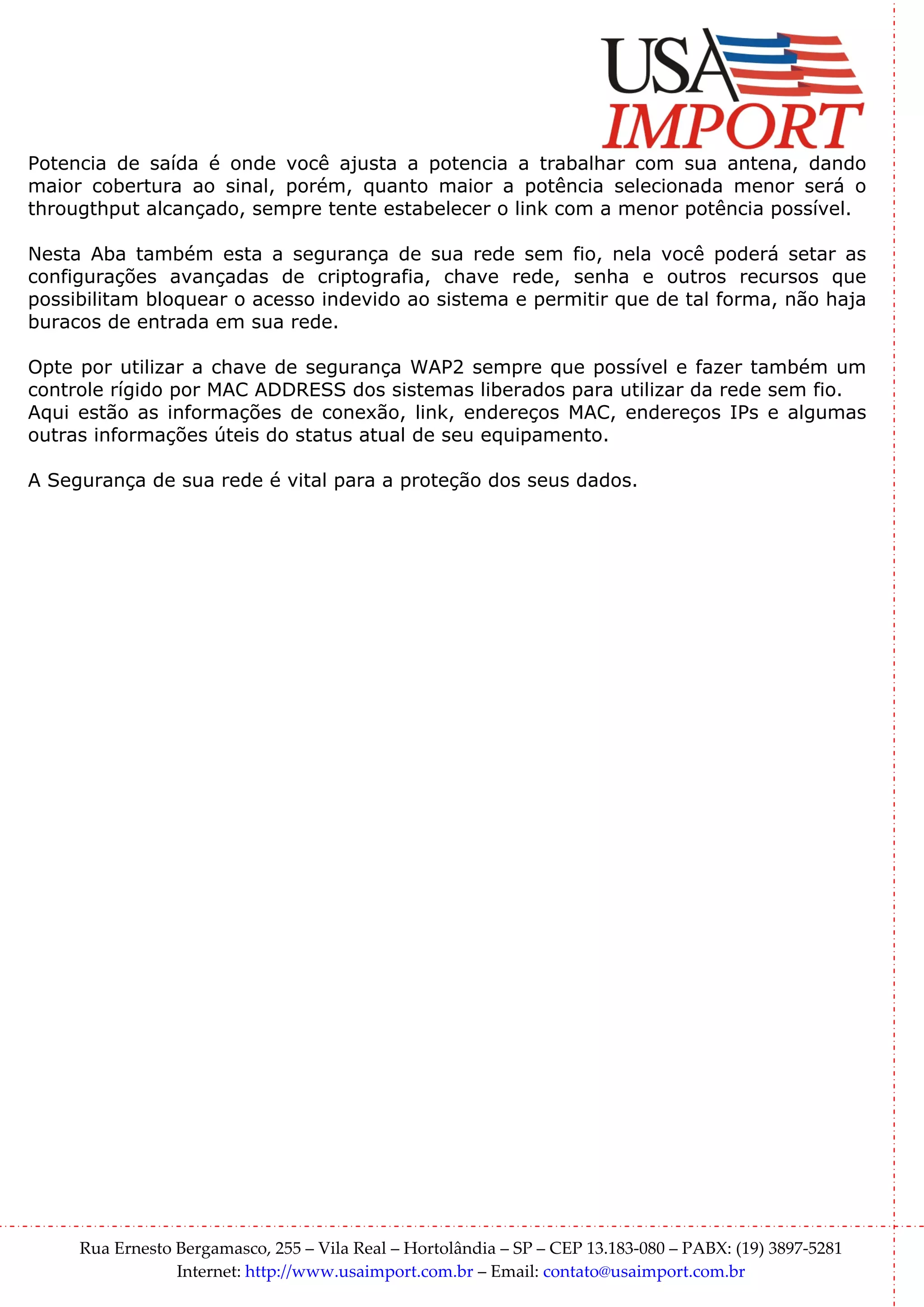

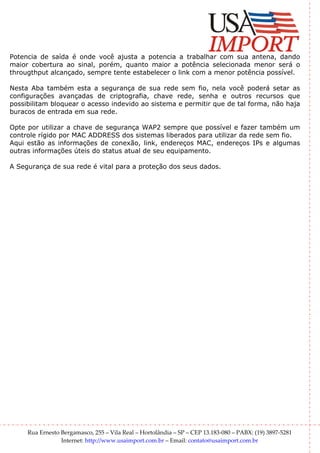

Potencia de saída é onde você ajusta a potencia a trabalhar com sua antena, dando
maior cobertura ao sinal, porém, quanto maior a potência selecionada menor será o
througthput alcançado, sempre tente estabelecer o link com a menor potência possível.

Nesta Aba também esta a segurança de sua rede sem fio, nela você poderá setar as
configurações avançadas de criptografia, chave rede, senha e outros recursos que
possibilitam bloquear o acesso indevido ao sistema e permitir que de tal forma, não haja
buracos de entrada em sua rede.

Opte por utilizar a chave de segurança WAP2 sempre que possível e fazer também um
controle rígido por MAC ADDRESS dos sistemas liberados para utilizar da rede sem fio.
Aqui estão as informações de conexão, link, endereços MAC, endereços IPs e algumas
outras informações úteis do status atual de seu equipamento.

A Segurança de sua rede é vital para a proteção dos seus dados.

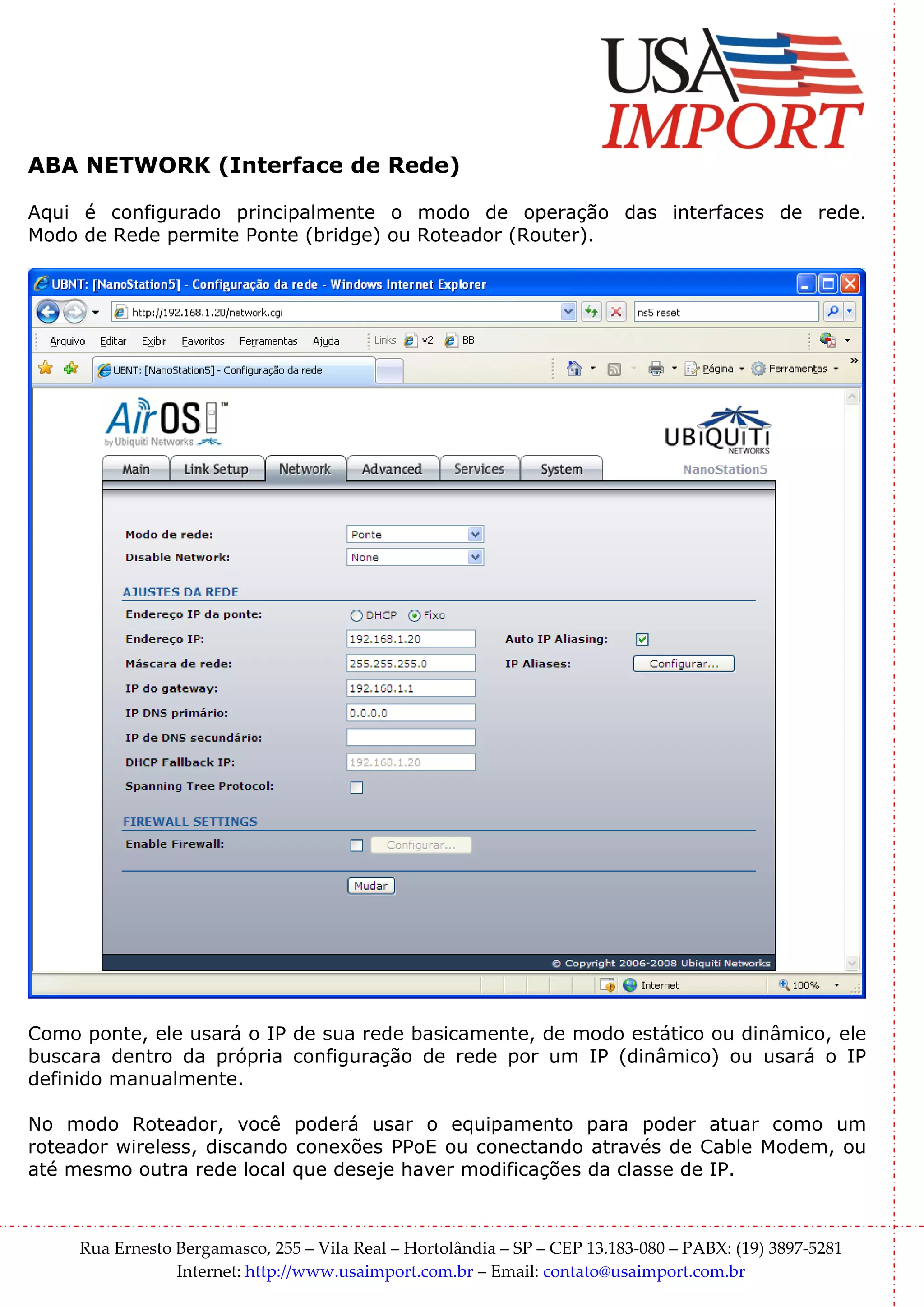

ABA NETWORK (Interface de Rede)

Aqui é configurado principalmente o modo de operação das interfaces de rede.
Modo de Rede permite Ponte (bridge) ou Roteador (Router).

Como ponte, ele usará o IP de sua rede basicamente, de modo estático ou dinâmico, ele
buscara dentro da própria configuração de rede por um IP (dinâmico) ou usará o IP
definido manualmente.

No modo Roteador, você poderá usar o equipamento para poder atuar como um
roteador wireless, discando conexões PPoE ou conectando através de Cable Modem, ou
até mesmo outra rede local que deseje haver modificações da classe de IP.

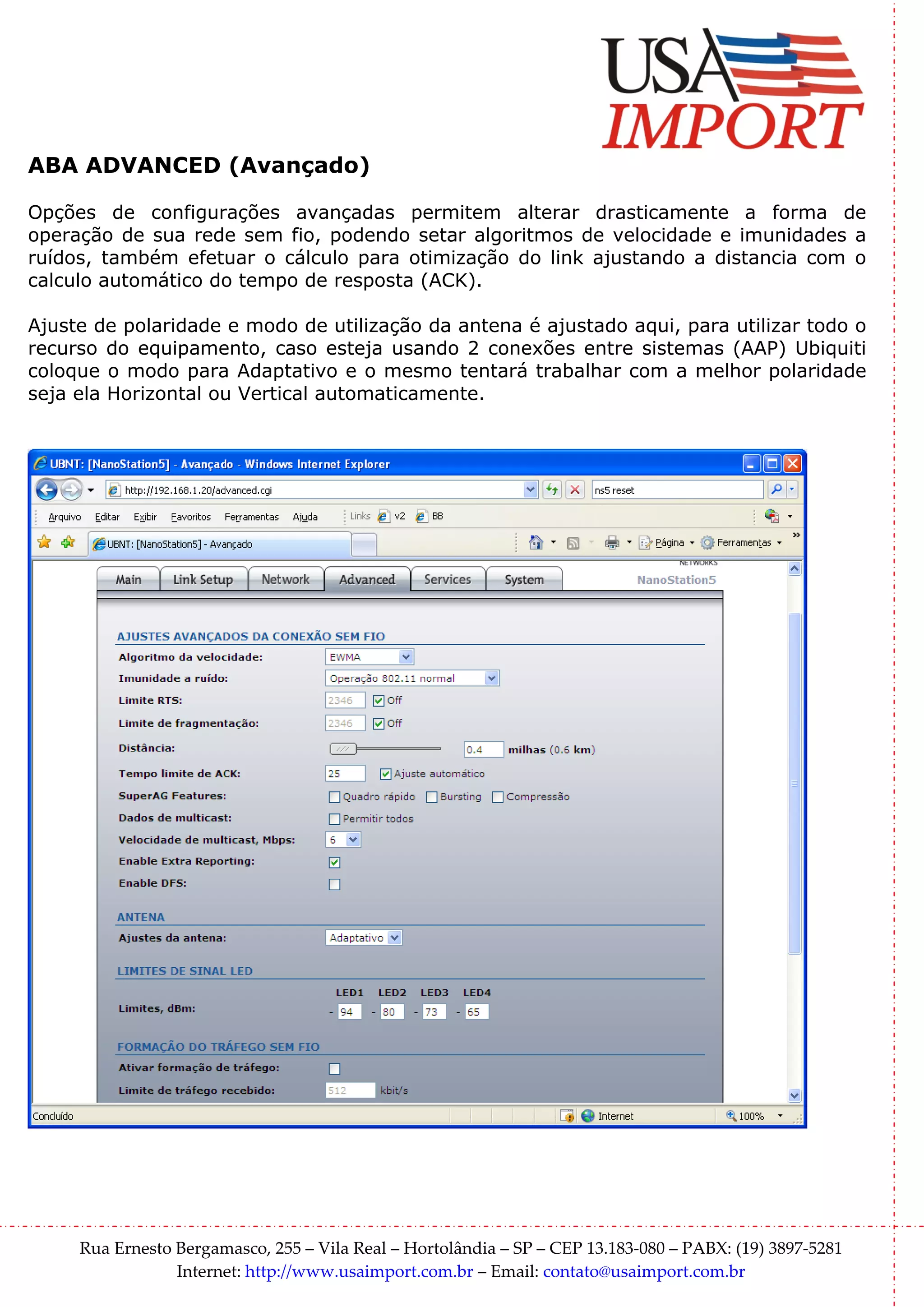

ABA ADVANCED (Avançado)

Opções de configurações avançadas permitem alterar drasticamente a forma de
operação de sua rede sem fio, podendo setar algoritmos de velocidade e imunidades a
ruídos, também efetuar o cálculo para otimização do link ajustando a distancia com o
calculo automático do tempo de resposta (ACK).

Ajuste de polaridade e modo de utilização da antena é ajustado aqui, para utilizar todo o
recurso do equipamento, caso esteja usando 2 conexões entre sistemas (AAP) Ubiquiti
coloque o modo para Adaptativo e o mesmo tentará trabalhar com a melhor polaridade
seja ela Horizontal ou Vertical automaticamente.

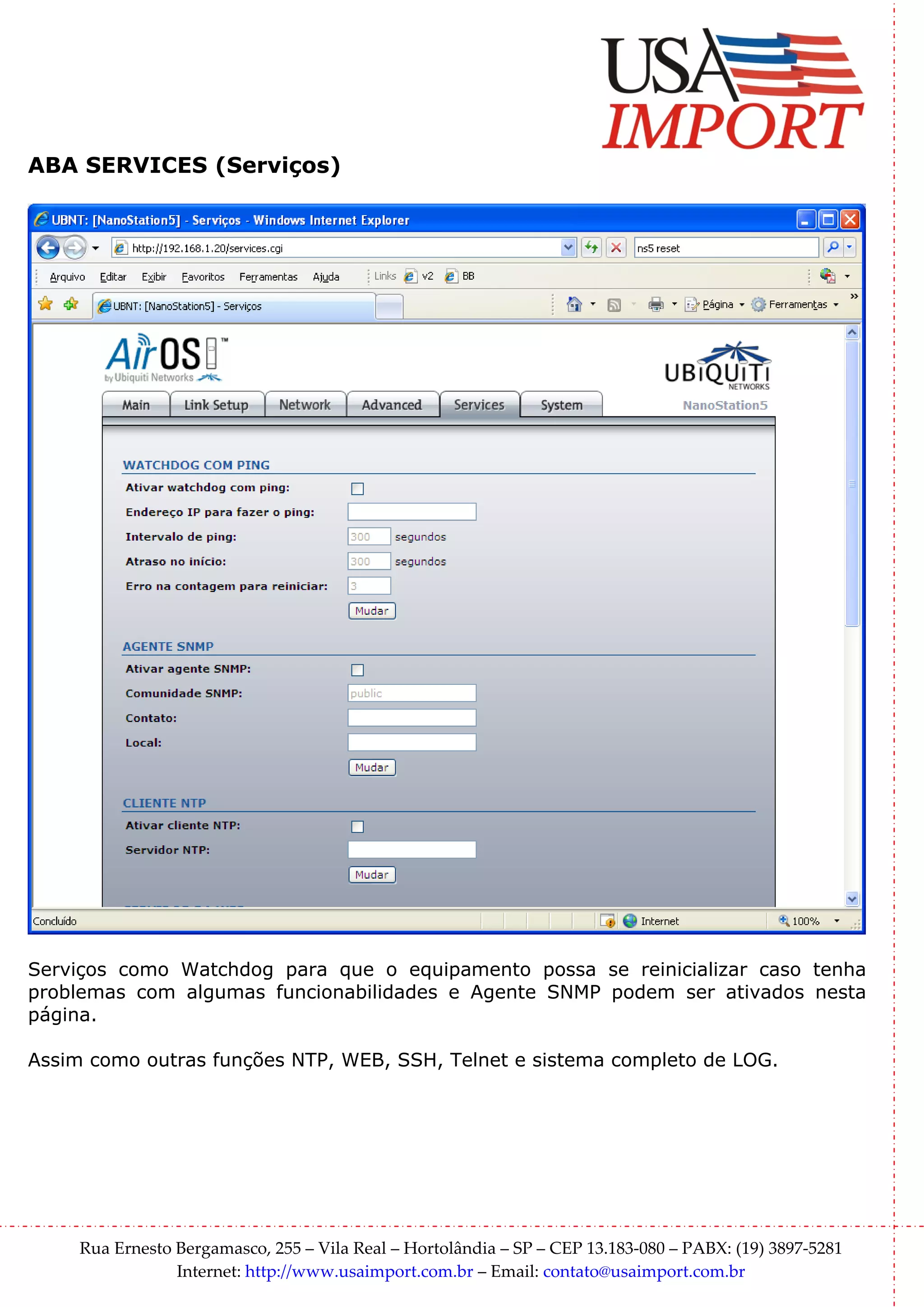

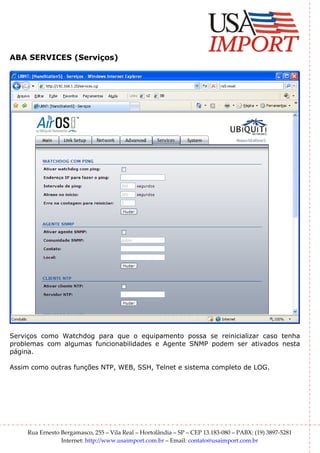

ABA SERVICES (Serviços)

Serviços como Watchdog para que o equipamento possa se reinicializar caso tenha
problemas com algumas funcionabilidades e Agente SNMP podem ser ativados nesta
página.

Assim como outras funções NTP, WEB, SSH, Telnet e sistema completo de LOG.

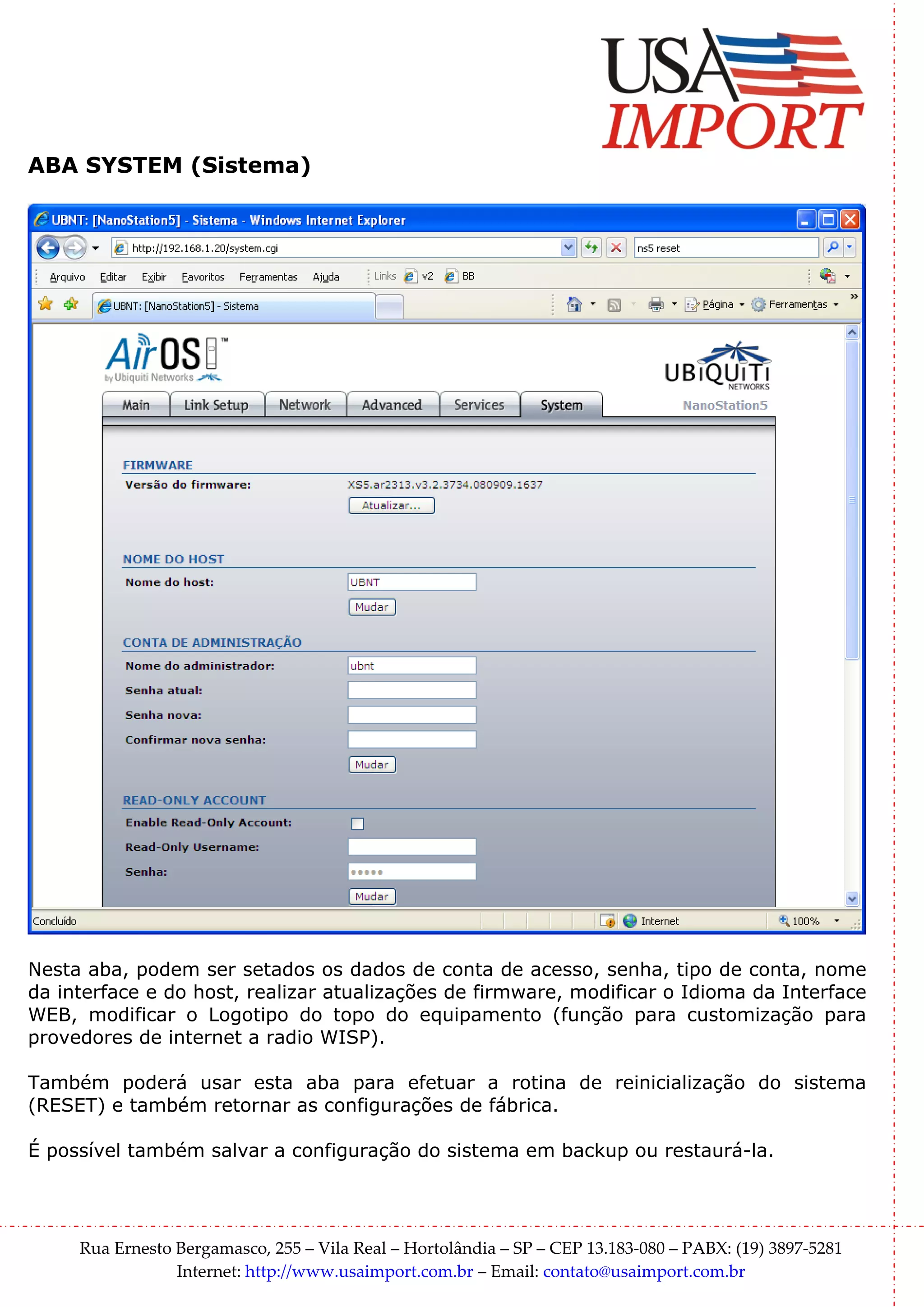

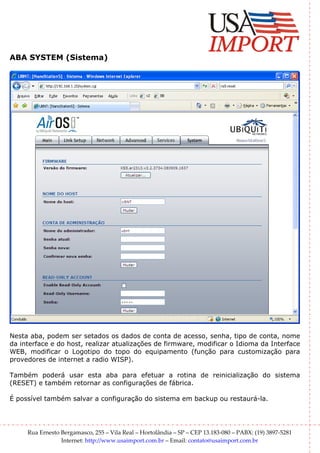

ABA SYSTEM (Sistema)

Nesta aba, podem ser setados os dados de conta de acesso, senha, tipo de conta, nome
da interface e do host, realizar atualizações de firmware, modificar o Idioma da Interface
WEB, modificar o Logotipo do topo do equipamento (função para customização para
provedores de internet a radio WISP).

Também poderá usar esta aba para efetuar a rotina de reinicialização do sistema
(RESET) e também retornar as configurações de fábrica.

É possível também salvar a configuração do sistema em backup ou restaurá-la.

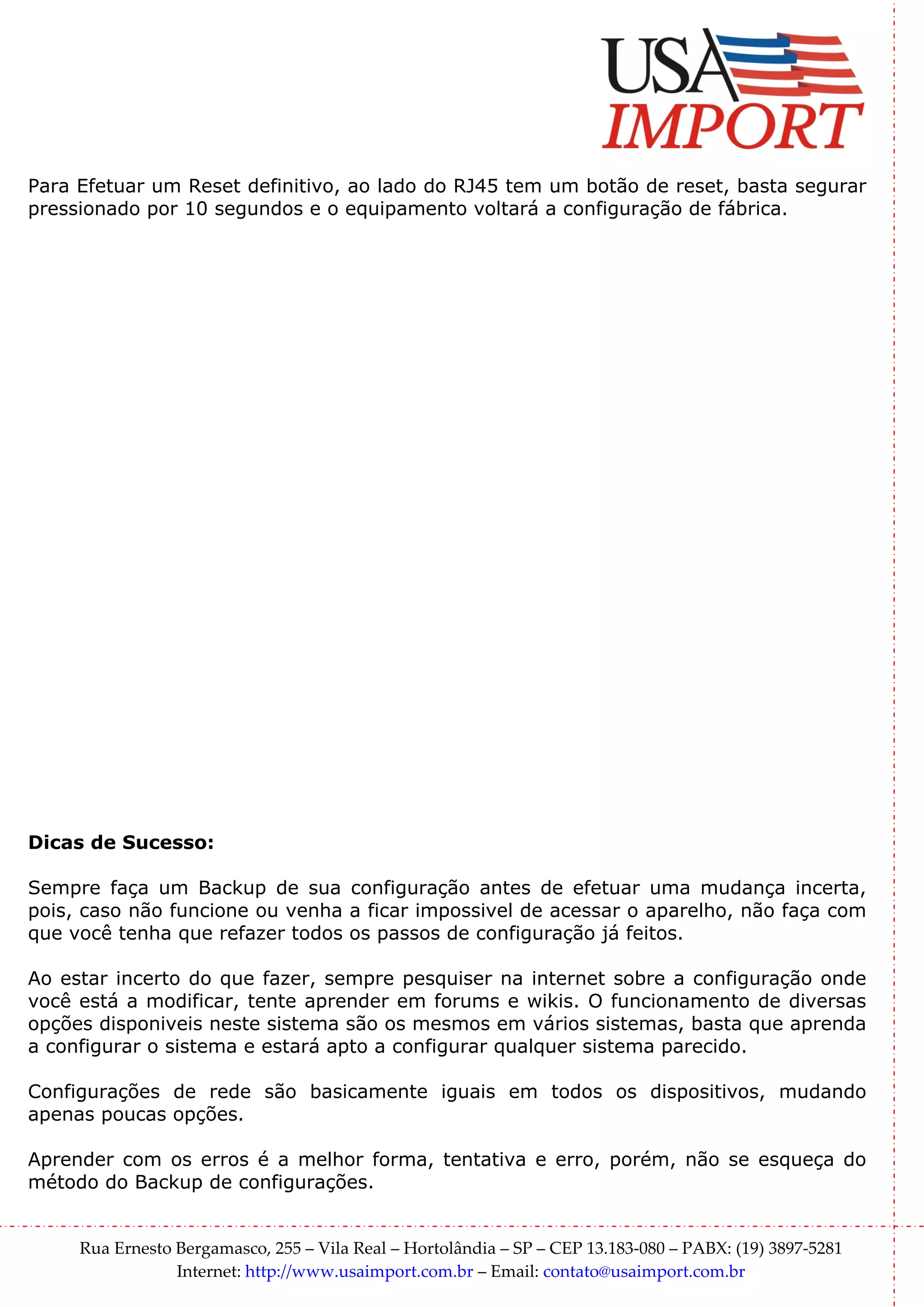

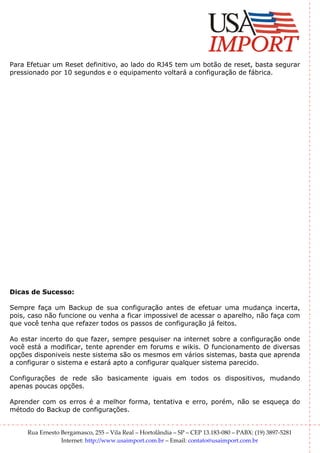

Para Efetuar um Reset definitivo, ao lado do RJ45 tem um botão de reset, basta segurar
pressionado por 10 segundos e o equipamento voltará a configuração de fábrica.

Dicas de Sucesso:

Sempre faça um Backup de sua configuração antes de efetuar uma mudança incerta,
pois, caso não funcione ou venha a ficar impossivel de acessar o aparelho, não faça com
que você tenha que refazer todos os passos de configuração já feitos.

Ao estar incerto do que fazer, sempre pesquiser na internet sobre a configuração onde
você está a modificar, tente aprender em forums e wikis. O funcionamento de diversas
opções disponiveis neste sistema são os mesmos em vários sistemas, basta que aprenda
a configurar o sistema e estará apto a configurar qualquer sistema parecido.

Configurações de rede são basicamente iguais em todos os dispositivos, mudando
apenas poucas opções.

Aprender com os erros é a melhor forma, tentativa e erro, porém, não se esqueça do
método do Backup de configurações.
