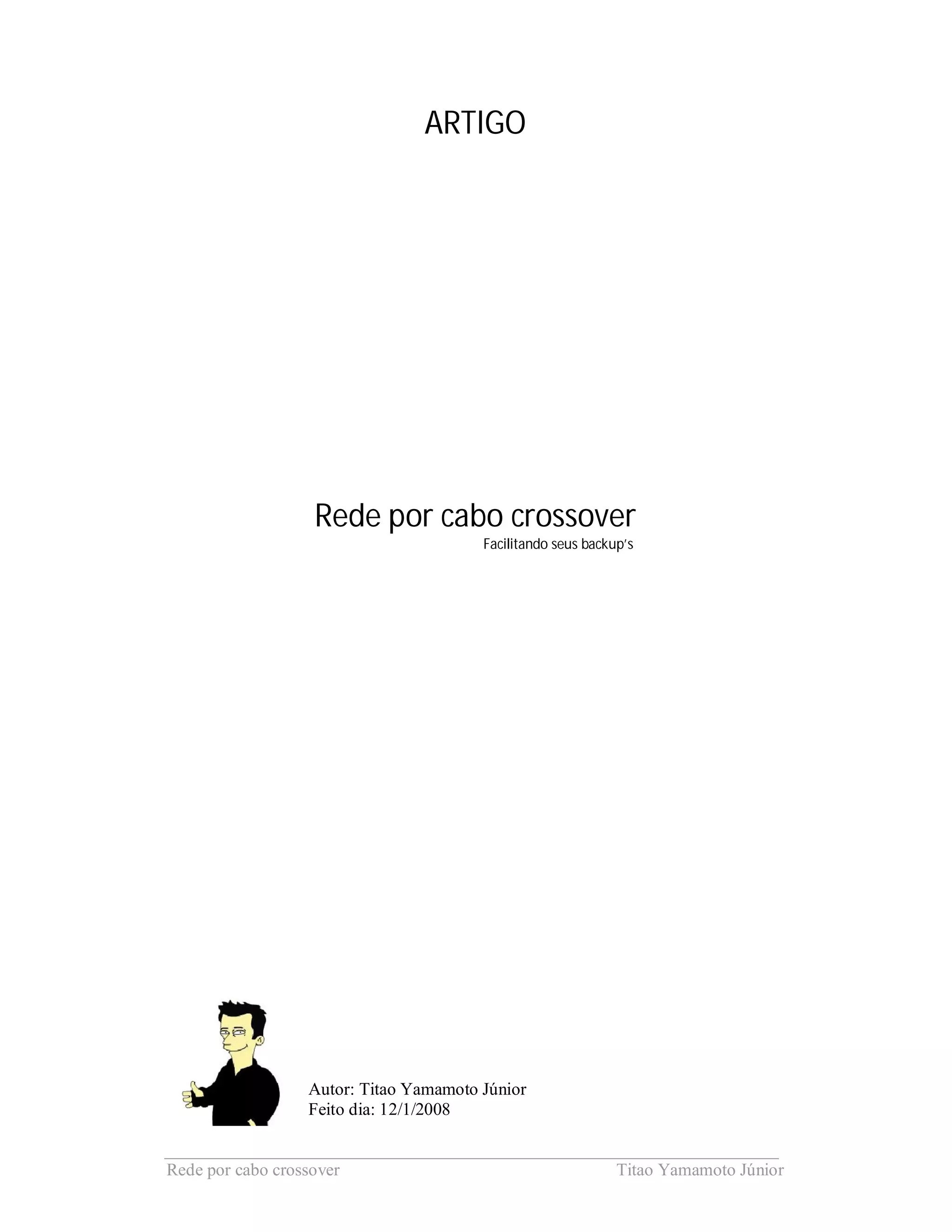

1. ARTIGO
Rede por cabo crossover
Facilitando seus backup’s
Autor: Titao Yamamoto Júnior
Feito dia: 12/1/2008
______________________________________________________________________
Rede por cabo crossover Titao Yamamoto Júnior

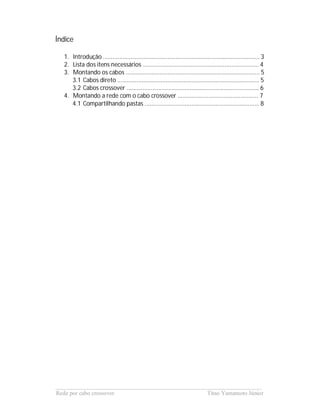

2. Índice
1. Introdução ................................................................................................. 3
2. Lista dos itens necessários ........................................................................ 4
3. Montando os cabos ................................................................................... 5
3.1 Cabos direto ........................................................................................ 5
3.2 Cabos crossover .................................................................................. 6
4. Montando a rede com o cabo crossover .................................................. 7
4.1 Compartilhando pastas ....................................................................... 8
______________________________________________________________________
Rede por cabo crossover Titao Yamamoto Júnior

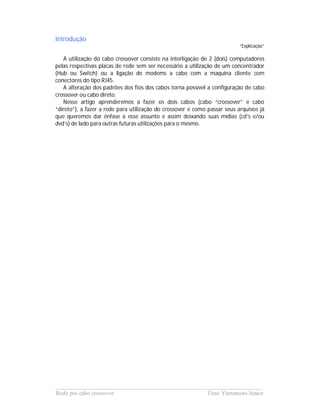

3. Introdução
“Explicação”
A utilização do cabo crossover consiste na interligação de 2 (dois) computadores
pelas respectivas placas de rede sem ser necessário a utilização de um concentrador
(Hub ou Switch) ou a ligação de modems a cabo com a maquina cliente com
conectores do tipo RJ45.
A alteração dos padrões dos fios dos cabos torna possível a configuração de cabo
crossover ou cabo direto.
Nesse artigo aprenderemos a fazer os dois cabos (cabo “crossover” e cabo
“direto”), a fazer a rede para utilização do crossover e como passar seus arquivos já
que queremos dar ênfase a esse assunto e assim deixando suas mídias (cd’s e/ou
dvd’s) de lado para outras futuras utilizações para o mesmo.
______________________________________________________________________
Rede por cabo crossover Titao Yamamoto Júnior

4. 1. Lista dos itens necessários
- Cabo de rede (UTP padrão CAT 5, tamanho variável de acordo
com a necessidade), do tamanho que fique sobrando um pouco de
cabo entre os 2 computadores, já que pode haver algum erro na
montagem e/ou faltar cabo;
- Alicate de crimpagem de conectores RJ-45;
- Serão necessários 2 Conectores RJ-45, mas, é melhor comprar
mais já que se der algum problema e precise de mais.
______________________________________________________________________
Rede por cabo crossover Titao Yamamoto Júnior

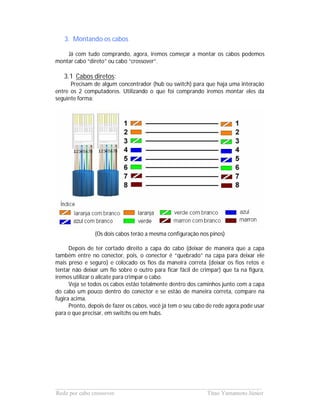

5. 3. Montando os cabos
Já com tudo comprando, agora, iremos começar a montar os cabos podemos
montar cabo “direto” ou cabo “crossover”.
3.1 Cabos diretos:
Precisam de algum concentrador (hub ou switch) para que haja uma interação
entre os 2 computadores. Utilizando o que foi comprando iremos montar eles da
seguinte forma:
(Os dois cabos terão a mesma configuração nos pinos)
Depois de ter cortado direito a capa do cabo (deixar de maneira que a capa
também entre no conector, pois, o conector é “quebrado” na capa para deixar ele
mais preso e seguro) e colocado os fios da maneira correta (deixar os fios retos e
tentar não deixar um fio sobre o outro para ficar fácil de crimpar) que ta na figura,
iremos utilizar o alicate para crimpar o cabo.
Veja se todos os cabos estão totalmente dentro dos caminhos junto com a capa
do cabo um pouco dentro do conector e se estão de maneira correta, compare na
fugira acima.
Pronto, depois de fazer os cabos, você já tem o seu cabo de rede agora pode usar
para o que precisar, em switchs ou em hubs.
______________________________________________________________________
Rede por cabo crossover Titao Yamamoto Júnior

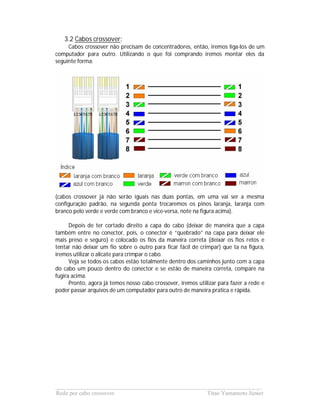

6. 3.2 Cabos crossover:
Cabos crossover não precisam de concentradores, então, iremos liga-los de um
computador para outro. Utilizando o que foi comprando iremos montar eles da
seguinte forma:
(cabos crossover já não serão iguais nas duas pontas, em uma vai ser a mesma
configuração padrão, na segunda ponta trocaremos os pinos laranja, laranja com
branco pelo verde e verde com branco e vice-versa, note na figura acima).
Depois de ter cortado direito a capa do cabo (deixar de maneira que a capa
também entre no conector, pois, o conector é “quebrado” na capa para deixar ele
mais preso e seguro) e colocado os fios da maneira correta (deixar os fios retos e
tentar não deixar um fio sobre o outro para ficar fácil de crimpar) que ta na figura,
iremos utilizar o alicate para crimpar o cabo.
Veja se todos os cabos estão totalmente dentro dos caminhos junto com a capa
do cabo um pouco dentro do conector e se estão de maneira correta, compare na
fugira acima.
Pronto, agora já temos nosso cabo crossover, iremos utilizar para fazer a rede e
poder passar arquivos de um computador para outro de maneira pratica e rápida.
______________________________________________________________________
Rede por cabo crossover Titao Yamamoto Júnior

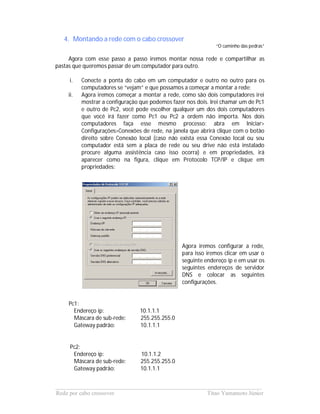

7. 4. Montando a rede com o cabo crossover
“O caminho das pedras”
Agora com esse passo a passo iremos montar nossa rede e compartilhar as
pastas que queremos passar de um computador para outro.
i. Conecte a ponta do cabo em um computador e outro no outro para os
computadores se “vejam” e que possamos a começar a montar a rede;
ii. Agora iremos começar a montar a rede, como são dois computadores irei
mostrar a configuração que podemos fazer nos dois. Irei chamar um de Pc1
e outro de Pc2, você pode escolher qualquer um dos dois computadores
que você irá fazer como Pc1 ou Pc2 a ordem não importa. Nos dois
computadores faça esse mesmo processo: abra em Iniciar>
Configurações>Conexões de rede, na janela que abrirá clique com o botão
direito sobre Conexão local (caso não exista essa Conexão local ou seu
computador está sem a placa de rede ou seu drive não está instalado
procure alguma assistência caso isso ocorra) e em propriedades, irá
aparecer como na figura, clique em Protocolo TCP/IP e clique em
propriedades:
Agora iremos configurar a rede,
para isso iremos clicar em usar o
seguinte endereço ip e em usar os
seguintes endereços de servidor
DNS e colocar as seguintes
configurações.
Pc1:
Endereço ip: 10.1.1.1
Máscara de sub-rede: 255.255.255.0
Gateway padrão: 10.1.1.1
Pc2:
Endereço ip: 10.1.1.2
Máscara de sub-rede: 255.255.255.0
Gateway padrão: 10.1.1.1
______________________________________________________________________
Rede por cabo crossover Titao Yamamoto Júnior

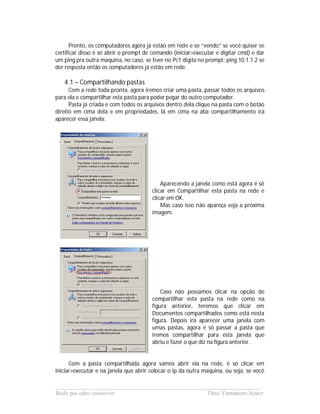

8. Pronto, os computadores agora já estão em rede e se “vendo” se você quiser se
certificar disso é só abrir o prompt de comando (iniciar>executar e digitar cmd) e dar
um ping pra outra maquina, no caso, se tiver no Pc1 digita no prompt: ping 10.1.1.2 se
der resposta então os computadores já estão em rede.
4.1 – Compartilhando pastas
Com a rede toda pronta, agora iremos criar uma pasta, passar todos os arquivos
para ela e compartilhar esta pasta para poder pegar do outro computador.
Pasta já criada e com todos os arquivos dentro dela clique na pasta com o botão
direito em cima dela e em propriedades, lá em cima na aba compartilhamento irá
aparecer essa janela:
Aparecendo a janela como está agora é só
clicar em Compartilhar esta pasta na rede e
clicar em OK.
Mas caso isso não apareça veja a próxima
imagem.
Caso não possamos clicar na opção de
compartilhar esta pasta na rede como na
figura anterior, teremos que clicar em
Documentos compartilhados como está nesta
figura. Depois irá aparecer uma janela com
umas pastas, agora é só passar a pasta que
iremos compartilhar para esta janela que
abriu e fazer o que diz na figura anterior.
Com a pasta compartilhada agora vamos abrir ela na rede, é só clicar em
iniciar>executar e na janela que abrir colocar o ip da outra maquina, ou seja, se você
______________________________________________________________________
Rede por cabo crossover Titao Yamamoto Júnior

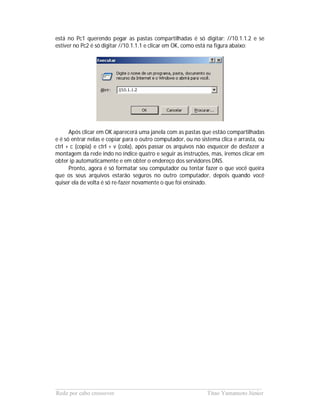

9. está no Pc1 querendo pegar as pastas compartilhadas é só digitar: //10.1.1.2 e se
estiver no Pc2 é só digitar //10.1.1.1 e clicar em OK, como está na figura abaixo:
Após clicar em OK aparecerá uma janela com as pastas que estão compartilhadas
e é só entrar nelas e copiar para o outro computador, ou no sistema clica e arrasta, ou
ctrl + c (copia) e ctrl + v (cola), após passar os arquivos não esquecer de desfazer a
montagem da rede indo no índice quatro e seguir as instruções, mas, iremos clicar em
obter ip automaticamente e em obter o endereço dos servidores DNS.
Pronto, agora é só formatar seu computador ou tentar fazer o que você queira
que os seus arquivos estarão seguros no outro computador, depois quando você
quiser ela de volta é só re-fazer novamente o que foi ensinado.
