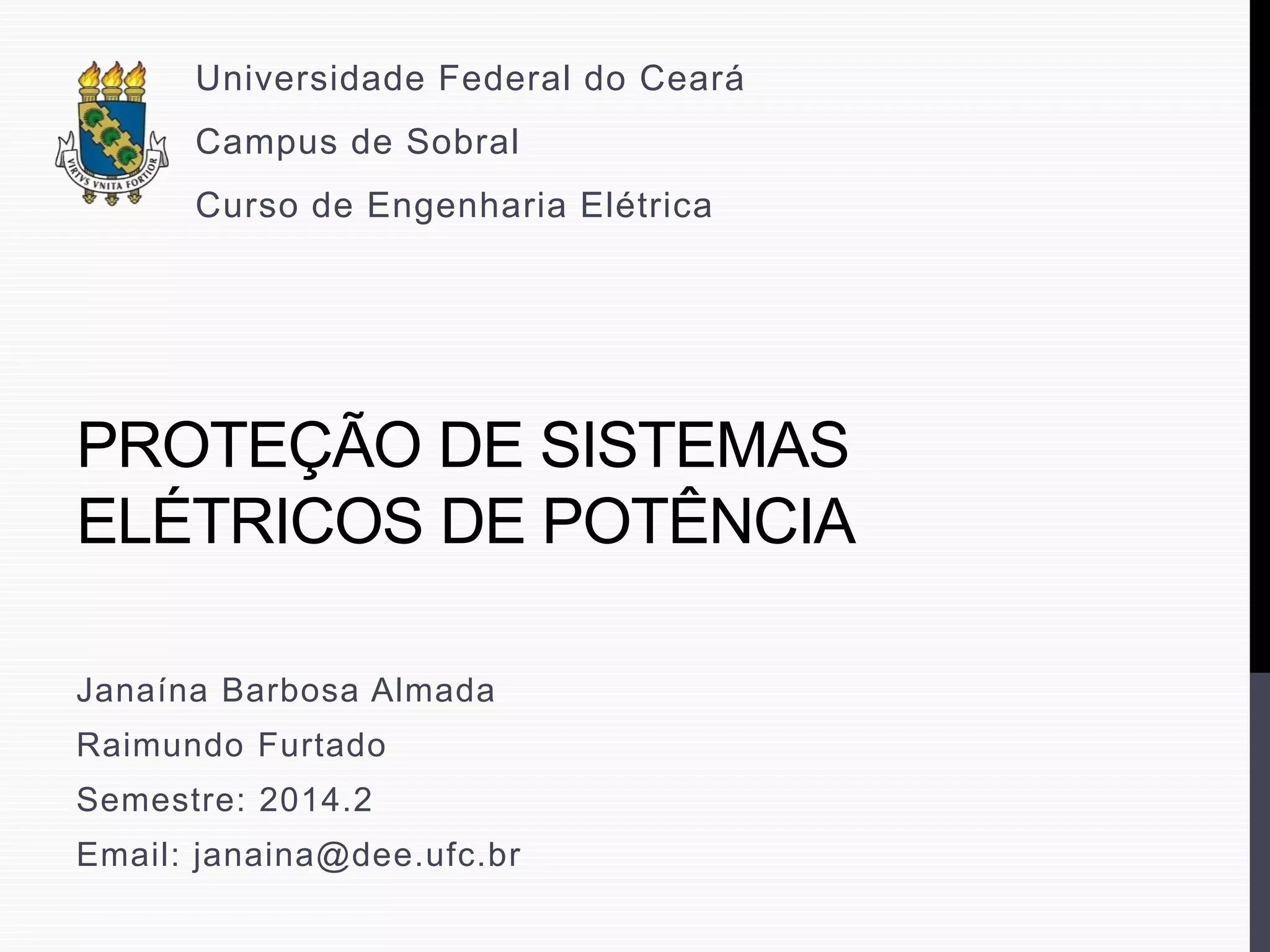

Universidade Federal do Ceará
Campus de Sobral
Curso de Engenharia Elétrica
PROTEÇÃO DE SISTEMAS
ELÉTRICOS DE POTÊNCIA
Janaína Barbosa Almada
Raimundo Furtado
Semestre: 2014.2
Email: janaina@dee.ufc.br

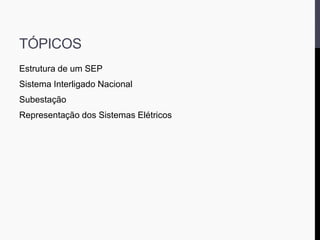

TÓPICOS
Estrutura de um SEP
Sistema Interligado Nacional
Subestação

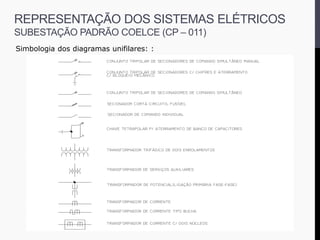

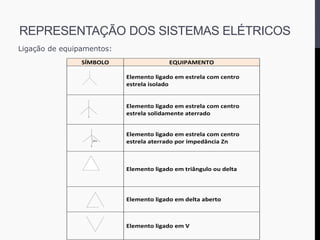

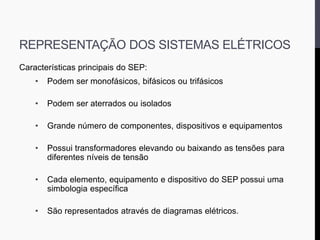

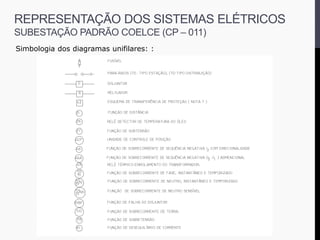

Representação dos Sistemas Elétricos
SISTEMAS ELÉTRICOS DE POTÊNCIA

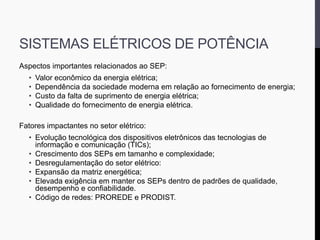

Aspectos importantes relacionados ao SEP:
• Valor econômico da energia elétrica;
• Dependência da sociedade moderna em relação ao fornecimento de energia;
• Custo da falta de suprimento de energia elétrica;
• Qualidade do fornecimento de energia elétrica.
Fatores impactantes no setor elétrico:
• Evolução tecnológica dos dispositivos eletrônicos das tecnologias de
informação e comunicação (TICs);
• Crescimento dos SEPs em tamanho e complexidade;
• Desregulamentação do setor elétrico:
• Expansão da matriz energética;
• Elevada exigência em manter os SEPs dentro de padrões de qualidade,
desempenho e confiabilidade.
• Código de redes: PROREDE e PRODIST.
SISTEMAS ELÉTRICOS DE POTÊNCIA

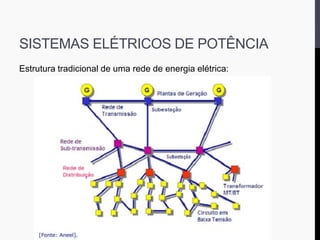

Estrutura tradicional de uma rede de energia elétrica:
SISTEMAS ELÉTRICOS DE POTÊNCIA

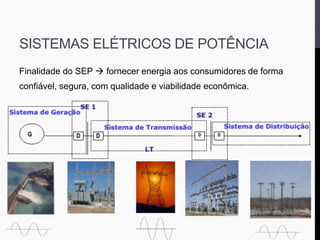

Finalidade do SEP  fornecer energia aos consumidores de forma
confiável, segura, com qualidade e viabilidade econômica.
SISTEMAS ELÉTRICOS DE POTÊNCIA

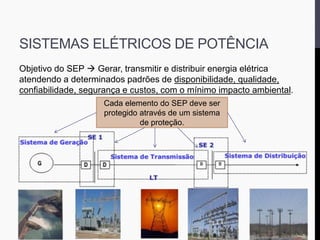

Objetivo do SEP  Gerar, transmitir e distribuir energia elétrica
atendendo a determinados padrões de disponibilidade, qualidade,
confiabilidade, segurança e custos, com o mínimo impacto ambiental.
Cada elemento do SEP deve ser
protegido através de um sistema
de proteção.
SISTEMA ELÉTRICO DE POTÊNCIA

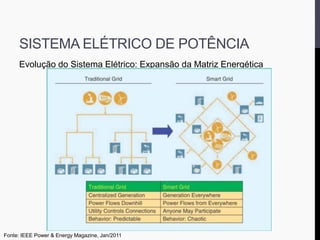

Evolução do Sistema Elétrico: Expansão da Matriz Energética
Fonte: IEEE Power & Energy Magazine, Jan/2011
SISTEMA ELÉTRICO DE POTÊNCIA
Evolução do Sistema Elétrico: Expansão da Matriz Energética
Fonte: IEEE Power & Energy Magazine, Jan/2011

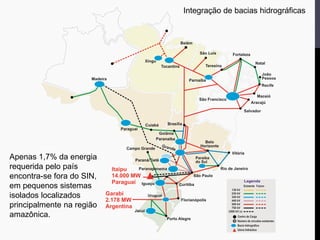

Apenas 1,7% da energia
requerida pelo país
encontra-se fora do SIN,
em pequenos sistemas
isolados localizados
principalmente na região
amazônica.
Integração de bacias hidrográficas

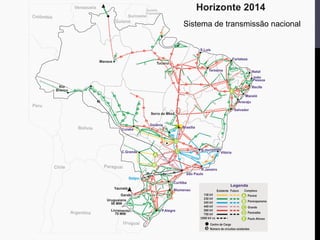

Sistema de transmissão nacional

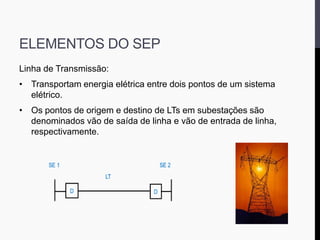

ELEMENTOS DO SEP
Linha de Transmissão:
• Transportam energia elétrica entre dois pontos de um sistema
elétrico.
• Os pontos de origem e destino de LTs em subestações são
denominados vão de saída de linha e vão de entrada de linha,
respectivamente.
ELEMENTOS DO SEP

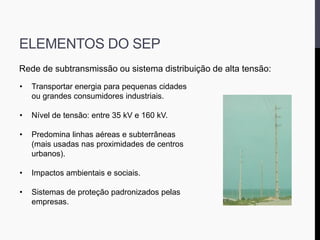

Rede de subtransmissão ou sistema distribuição de alta tensão:
• Transportar energia para pequenas cidades
ou grandes consumidores industriais.
• Nível de tensão: entre 35 kV e 160 kV.
• Predomina linhas aéreas e subterrâneas
(mais usadas nas proximidades de centros
urbanos).
• Impactos ambientais e sociais.
• Sistemas de proteção padronizados pelas
empresas.
SISTEMA ELÉTRICO DE POTÊNCIA

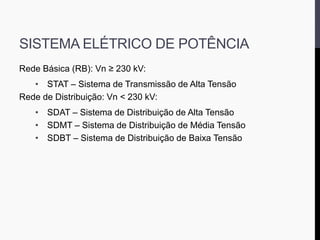

Rede Básica (RB): Vn ≥ 230 kV:
• STAT – Sistema de Transmissão de Alta Tensão
Rede de Distribuição: Vn < 230 kV:
• SDAT – Sistema de Distribuição de Alta Tensão
• SDMT – Sistema de Distribuição de Média Tensão
• SDBT – Sistema de Distribuição de Baixa Tensão
SISTEMA ELÉTRICO DE POTÊNCIA
TENSÕES NOMINAIS PADRONIZADAS
REQUISITOS TÉCNICOS E OPERACIONAIS

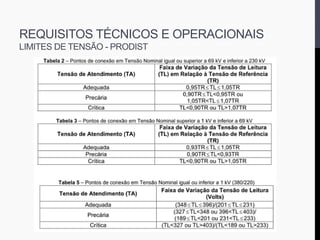

LIMITES DE TENSÃO - PRODIST
REQUISITOS TÉCNICOS E OPERACIONAIS

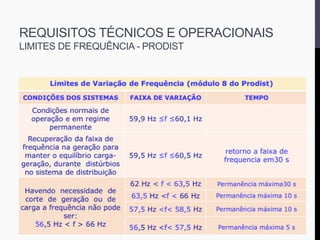

LIMITES DE FREQUÊNCIA - PRODIST

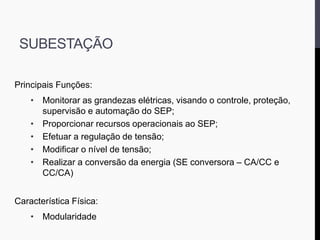

SUBESTAÇÃO
Principais Funções:
• Monitorar as grandezas elétricas, visando o controle, proteção,
supervisão e automação do SEP;
• Proporcionar recursos operacionais ao SEP;
• Efetuar a regulação de tensão;
• Modificar o nível de tensão;
• Realizar a conversão da energia (SE conversora – CA/CC e
CC/CA)
Característica Física:
• Modularidade
SUBESTAÇÃO

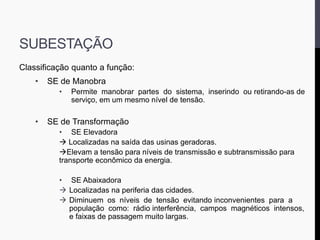

Classificação quanto a função:
• SE de Manobra
• Permite manobrar partes do sistema, inserindo ou retirando-as de
serviço, em um mesmo nível de tensão.
• SE de Transformação
• SE Elevadora
 Localizadas na saída das usinas geradoras.
Elevam a tensão para níveis de transmissão e subtransmissão para
transporte econômico da energia.
• SE Abaixadora
 Localizadas na periferia das cidades.
 Diminuem os níveis de tensão evitando inconvenientes para a
população como: rádio interferência, campos magnéticos intensos,
e faixas de passagem muito largas.

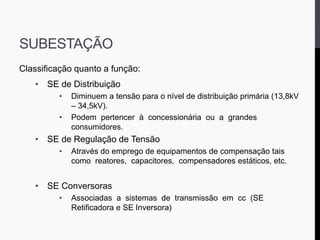

SUBESTAÇÃO
Classificação quanto a função:
• SE de Distribuição
• Diminuem a tensão para o nível de distribuição primária (13,8kV
– 34,5kV).
• Podem pertencer à concessionária ou a grandes
consumidores.
• SE de Regulação de Tensão
• Através do emprego de equipamentos de compensação tais
como reatores, capacitores, compensadores estáticos, etc.
• SE Conversoras
• Associadas a sistemas de transmissão em cc (SE
Retificadora e SE Inversora)
SUBESTAÇÃO
Classificação quanto ao nível de tensão:
• SE de Alta Tensão – tensão nominal abaixo de 230 kV.
• SE de Extra Alta Tensão - tensão nominal acima de 230 kV.
SUBESTAÇÃO

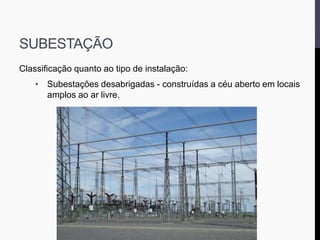

Classificação quanto ao tipo de instalação:
• Subestações desabrigadas - construídas a céu aberto em locais
amplos ao ar livre.
SUBESTAÇÃO

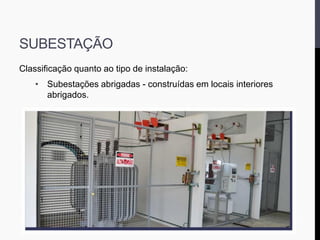

Classificação quanto ao tipo de instalação:
• Subestações abrigadas - construídas em locais interiores
abrigados.
SUBESTAÇÃO
Classificação quanto ao tipo de instalação:

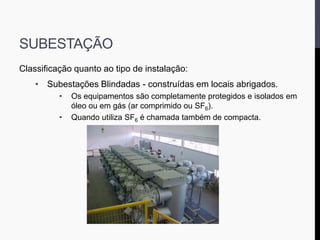

• Subestações Blindadas - construídas em locais abrigados.
• Os equipamentos são completamente protegidos e isolados em
óleo ou em gás (ar comprimido ou SF6).
• Quando utiliza SF6 é chamada também de compacta.
SUBESTAÇÃO

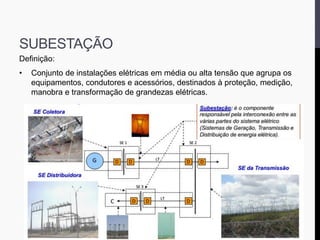

Definição:
• Conjunto de instalações elétricas em média ou alta tensão que agrupa os
equipamentos, condutores e acessórios, destinados à proteção, medição,
manobra e transformação de grandezas elétricas.
SUBESTAÇÃO
Tipos de Subestações por função:
• SE elevadora;
• SE abaixadora;
• SE distribuidora;
• SE secionadora;
• SE móvel, etc.
SUBESTAÇÃO

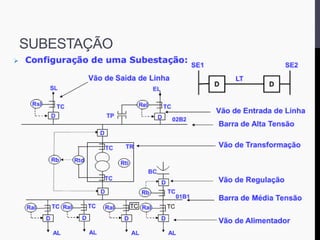

Composição de uma SE básica:
• São compostas por conjuntos de elementos, com funções específicas no
sistema elétrico, denominados vãos (bays).
• As SE distribuidoras, usualmente, são compostas pelos seguintes vãos:
• Entrada de linha (EL);
• Saída de linha (SL);
• Barramentos de alta e média tensão (B2 e B1);
• Vão de transformação (TR);
• Banco de capacitor ou vão de regulação (BC) e
• Saída de alimentador (AL).
• Cada vão deve possuir dispositivos de proteção e equipamento de disjunção
com a finalidade de limitar os impactos proporcionados por ocorrências no
sistema elétrico.
SUBESTAÇÃO

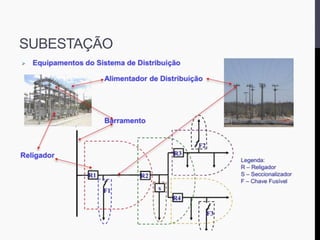

SUBESTAÇÃO

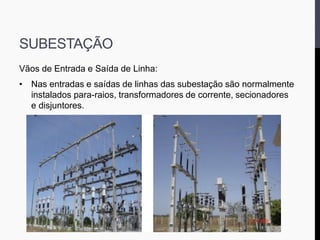

Vãos de Entrada e Saída de Linha:
• Nas entradas e saídas de linhas das subestação são normalmente
instalados para-raios, transformadores de corrente, secionadores
e disjuntores.
SUBESTAÇÃO

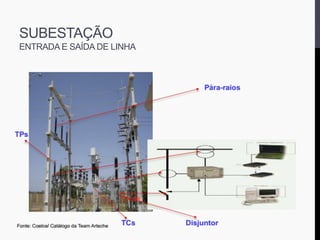

ENTRADA E SAÍDA DE LINHA
SUBESTAÇÕES
Barramentos de Subestações
• São condutores reforçados, geralmente sólidos e de impedância
desprezível, que servem como centros comuns de coleta e
redistribuição de circuitos.
• O tipo de barramento define a configuração do arranjo elétrico da
subestação em alta e média tensão.
• Principais tipos de barramentos:
• Barramento simples.
• Barramento simples seccionados.
• Barramento principal de transferências.
• Barramento em anel.
• Barramento de disjuntor e meio.
• Barramento duplo.
SUBESTAÇÃO
SUBESTAÇÃO

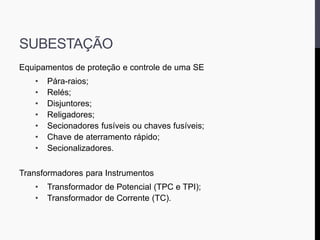

Equipamentos de proteção e controle de uma SE
• Pára-raios;
• Relés;
• Disjuntores;
• Religadores;
• Secionadores fusíveis ou chaves fusíveis;
• Chave de aterramento rápido;
• Secionalizadores.

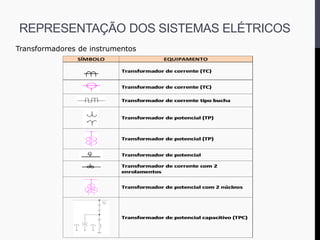

Transformadores para Instrumentos
• Transformador de Potencial (TPC e TPI);
• Transformador de Corrente (TC).
SUBESTAÇÃO

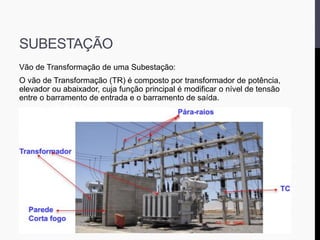

Vão de Transformação de uma Subestação:
O vão de Transformação (TR) é composto por transformador de potência,
elevador ou abaixador, cuja função principal é modificar o nível de tensão
entre o barramento de entrada e o barramento de saída.
SUBESTAÇÃO

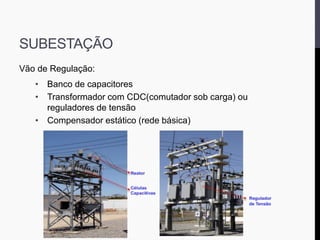

Vão de Regulação:
• Banco de capacitores
• Transformador com CDC(comutador sob carga) ou
reguladores de tensão
• Compensador estático (rede básica)
SUBESTAÇÃO

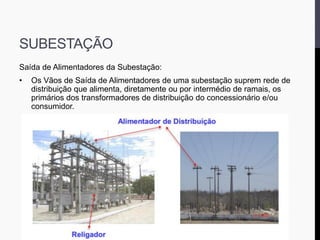

Saída de Alimentadores da Subestação:
• Os Vãos de Saída de Alimentadores de uma subestação suprem rede de
distribuição que alimenta, diretamente ou por intermédio de ramais, os
primários dos transformadores de distribuição do concessionário e/ou
consumidor.
SUBESTAÇÃO

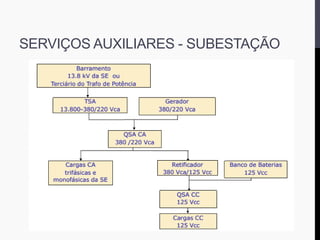

SERVIÇOS AUXILIARES - SUBESTAÇÃO

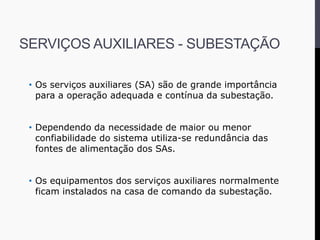

SERVIÇOS AUXILIARES - SUBESTAÇÃO
• Os serviços auxiliares (SA) são de grande importância
para a operação adequada e contínua da subestação.
• Dependendo da necessidade de maior ou menor
confiabilidade do sistema utiliza-se redundância das
fontes de alimentação dos SAs.
• Os equipamentos dos serviços auxiliares normalmente
ficam instalados na casa de comando da subestação.
SERVIÇOS AUXILIARES - SUBESTAÇÃO
• As subestações possuem dois tipos de serviços
auxiliares:
• Serviços Auxiliares em Corrente Alternada (CA)
• Serviços Auxiliares em Corrente Contínua (CC)
Fonte: Coelce
• Os principais equipamentos instalados
na casa de comando são:
• Quadro de Serviços Auxiliares CA.
• Quadro de Serviços Auxiliares CC.
• Quadro de Comando, Controle,
Proteção e Supervisão.
• Sistema Digital da Subestação ou
Unidade Terminal Remota – UTR
• Sistema de comunicações.
• Retificador e Banco de Baterias.
• Fontes dos Serviços Auxiliares CA
• Transformador de Serviços Auxiliares (TSA)
• Grupo gerador
• Alimentação do TSA:
• Barramento de média tensão da SE;
• Secundário ou terciário do transformador de potência;
• Alimentador oriundo de uma outra subestação.
SERVIÇOS AUXILIARES - SUBESTAÇÃO

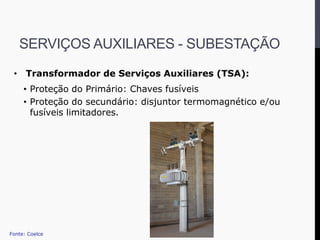

• Transformador de Serviços Auxiliares (TSA):
• Proteção do Primário: Chaves fusíveis
• Proteção do secundário: disjuntor termomagnético e/ou
fusíveis limitadores.
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO

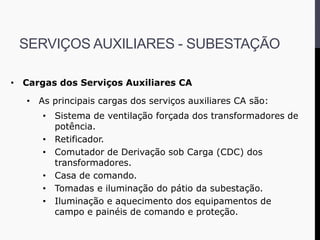

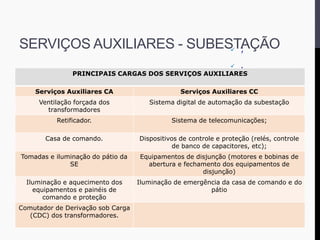

• Cargas dos Serviços Auxiliares CA
• As principais cargas dos serviços auxiliares CA são:
• Sistema de ventilação forçada dos transformadores de
potência.
• Retificador.
• Comutador de Derivação sob Carga (CDC) dos
transformadores.
• Casa de comando.
• Tomadas e iluminação do pátio da subestação.
• Iluminação e aquecimento dos equipamentos de
campo e painéis de comando e proteção.
SERVIÇOS AUXILIARES - SUBESTAÇÃO
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO

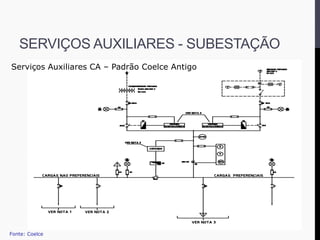

Serviços Auxiliares CA – Padrão Coelce Antigo

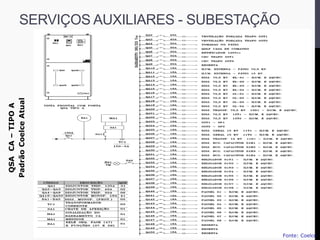

QSACA–TIPOA
PadrãoCoelceAtual
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO

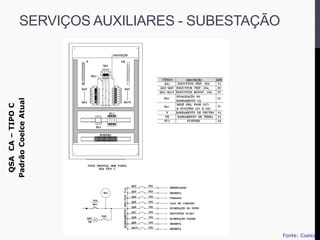

QSACA–TIPOC
PadrãoCoelceAtual
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO

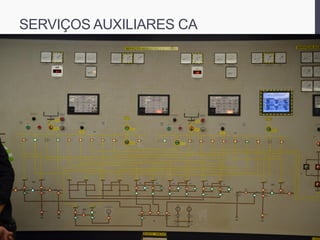

SERVIÇOS AUXILIARES CA

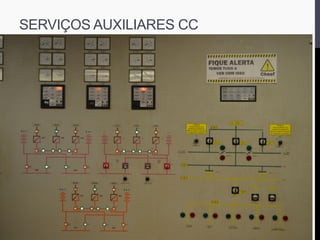

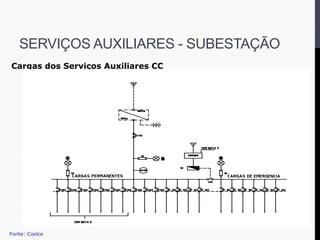

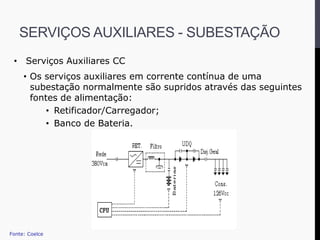

• Serviços Auxiliares CC
• Os serviços auxiliares em corrente contínua de uma
subestação normalmente são supridos através das seguintes
fontes de alimentação:
• Retificador/Carregador;
• Banco de Bateria.
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO

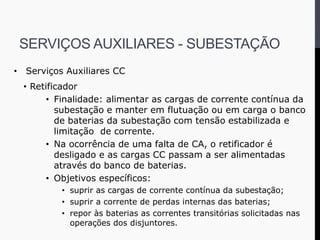

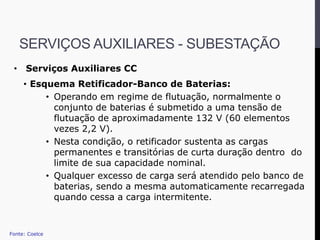

• Serviços Auxiliares CC
• Retificador
• Finalidade: alimentar as cargas de corrente contínua da
subestação e manter em flutuação ou em carga o banco
de baterias da subestação com tensão estabilizada e
limitação de corrente.
• Na ocorrência de uma falta de CA, o retificador é
desligado e as cargas CC passam a ser alimentadas
através do banco de baterias.
• Objetivos específicos:
• suprir as cargas de corrente contínua da subestação;
• suprir a corrente de perdas internas das baterias;
• repor às baterias as correntes transitórias solicitadas nas
operações dos disjuntores.

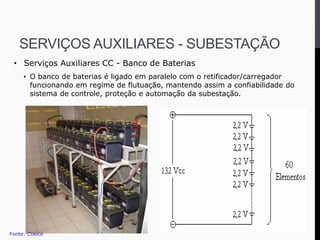

SERVIÇOS AUXILIARES - SUBESTAÇÃO

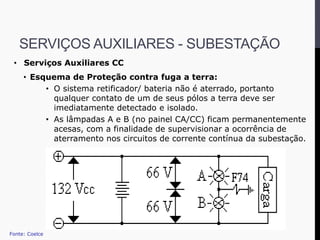

• Serviços Auxiliares CC
• Retificador
• O retificador converte a corrente alternada (CA) fornecida pelo
transformador de serviços auxiliares, através do QSA CA, em
corrente contínua (CC), com a finalidade de alimentar as
cargas em corrente contínua da subestação e manter em
flutuação ou em carga o banco de baterias da subestação.
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO

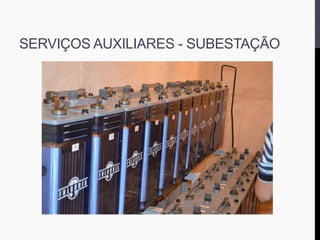

• Serviços Auxiliares CC - Banco de Baterias
• O banco de baterias é ligado em paralelo com o retificador/carregador
funcionando em regime de flutuação, mantendo assim a confiabilidade do
sistema de controle, proteção e automação da subestação.
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO
SERVIÇOS AUXILIARES - SUBESTAÇÃO
• Serviços Auxiliares CC
• Esquema Retificador-Banco de Baterias:
• Operando em regime de flutuação, normalmente o
conjunto de baterias é submetido a uma tensão de
flutuação de aproximadamente 132 V (60 elementos
vezes 2,2 V).
• Nesta condição, o retificador sustenta as cargas
permanentes e transitórias de curta duração dentro do
limite de sua capacidade nominal.
• Qualquer excesso de carga será atendido pelo banco de
baterias, sendo a mesma automaticamente recarregada
quando cessa a carga intermitente.
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO
• Serviços Auxiliares CC
• Esquema de Proteção contra fuga a terra:
• O sistema retificador/ bateria não é aterrado, portanto
qualquer contato de um de seus pólos a terra deve ser
imediatamente detectado e isolado.
• As lâmpadas A e B (no painel CA/CC) ficam permanentemente
acesas, com a finalidade de supervisionar a ocorrência de
aterramento nos circuitos de corrente contínua da subestação.
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO

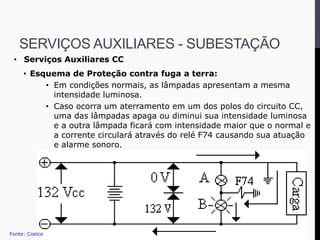

• Serviços Auxiliares CC
• Esquema de Proteção contra fuga a terra:
• Em condições normais, as lâmpadas apresentam a mesma
intensidade luminosa.
• Caso ocorra um aterramento em um dos polos do circuito CC,
uma das lâmpadas apaga ou diminui sua intensidade luminosa
e a outra lâmpada ficará com intensidade maior que o normal e
a corrente circulará através do relé F74 causando sua atuação
e alarme sonoro.
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO
PRINCIPAIS CARGAS DOS SERVIÇOS AUXILIARES
Serviços Auxiliares CA Serviços Auxiliares CC
Ventilação forçada dos
transformadores
Sistema digital de automação da subestação
Retificador. Sistema de telecomunicações;
Casa de comando. Dispositivos de controle e proteção (relés, controle
de banco de capacitores, etc);
Tomadas e iluminação do pátio da
SE
Equipamentos de disjunção (motores e bobinas de
abertura e fechamento dos equipamentos de
disjunção)
Iluminação e aquecimento dos
equipamentos e painéis de
comando e proteção
Iluminação de emergência da casa de comando e do
pátio
Comutador de Derivação sob Carga
(CDC) dos transformadores.
 ;
 .
SERVIÇOS AUXILIARES - SUBESTAÇÃO
Cargas dos Serviços Auxiliares CC
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO
ServiçosAuxiliaresCC
PadrãoCoelceAtual
Fonte: Coelce
SERVIÇOS AUXILIARES - SUBESTAÇÃO
SERVIÇOS AUXILIARES CC
• Diagrama Serviços Auxiliares CC - Relé - Disjuntor
• Diagrama funcional de proteção do transformador:
SERVIÇOS AUXILIARES - SUBESTAÇÃO
• Cargas dos Serviços Auxiliares CC

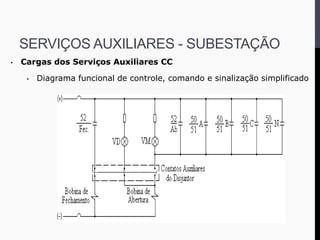

• Diagrama funcional de controle, comando e sinalização simplificado
SERVIÇOS AUXILIARES - SUBESTAÇÃO
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS
Características principais do SEP:
• Podem ser monofásicos, bifásicos ou trifásicos
• Podem ser aterrados ou isolados
• Grande número de componentes, dispositivos e equipamentos
• Possui transformadores elevando ou baixando as tensões para
diferentes níveis de tensão
• Cada elemento, equipamento e dispositivo do SEP possui uma
simbologia específica
• São representados através de diagramas elétricos.
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS

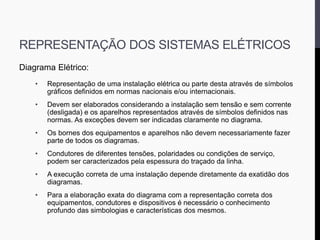

Diagrama Elétrico:
• Representação de uma instalação elétrica ou parte desta através de símbolos
gráficos definidos em normas nacionais e/ou internacionais.
• Devem ser elaborados considerando a instalação sem tensão e sem corrente
(desligada) e os aparelhos representados através de símbolos definidos nas
normas. As exceções devem ser indicadas claramente no diagrama.
• Os bornes dos equipamentos e aparelhos não devem necessariamente fazer
parte de todos os diagramas.
• Condutores de diferentes tensões, polaridades ou condições de serviço,
podem ser caracterizados pela espessura do traçado da linha.
• A execução correta de uma instalação depende diretamente da exatidão dos
diagramas.
• Para a elaboração exata do diagrama com a representação correta dos
equipamentos, condutores e dispositivos é necessário o conhecimento
profundo das simbologias e características dos mesmos.
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS
SÍMBOLO EQUIPAMENTO
Ligação de equipamentos:
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS

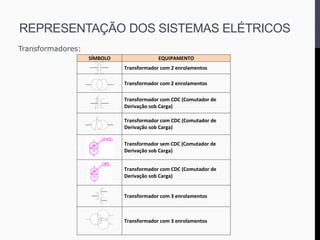

SÍMBOLO EQUIPAMENTO
Transformadores:
Transformadores de instrumentos
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS
Simbologia dos diagramas unifilares: :














REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS
SUBESTAÇÃO PADRÃO COELCE (CP – 011)
Simbologia dos diagramas unifilares: :








 







 



 
 




 
 






  
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS
SUBESTAÇÃO PADRÃO COELCE (CP – 011)

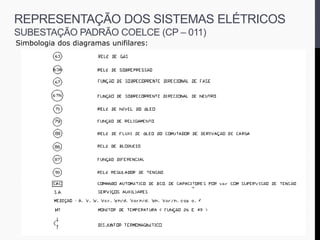

Simbologia dos diagramas unifilares:
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS
SUBESTAÇÃO PADRÃO COELCE (CP – 011)
Simbologia para diagramas unifilares de circuitos de iluminação e tomadas:
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS
SUBESTAÇÃO PADRÃO COELCE (CP – 011)

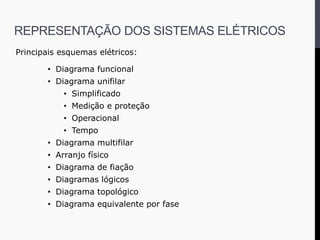

Principais esquemas elétricos:
• Diagrama funcional
• Diagrama unifilar
• Simplificado
• Medição e proteção
• Operacional
• Tempo
• Diagrama multifilar
• Arranjo físico
• Diagrama de fiação
• Diagramas lógicos
• Diagrama topológico
• Diagrama equivalente por fase
REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS

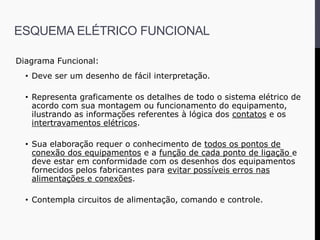

Diagrama Funcional:
• Deve ser um desenho de fácil interpretação.
• Representa graficamente os detalhes de todo o sistema elétrico de
acordo com sua montagem ou funcionamento do equipamento,
ilustrando as informações referentes à lógica dos contatos e os
intertravamentos elétricos.
• Sua elaboração requer o conhecimento de todos os pontos de
conexão dos equipamentos e a função de cada ponto de ligação e
deve estar em conformidade com os desenhos dos equipamentos
fornecidos pelos fabricantes para evitar possíveis erros nas
alimentações e conexões.
• Contempla circuitos de alimentação, comando e controle.
ESQUEMA ELÉTRICO FUNCIONAL
Diagrama Funcional:
ESQUEMA ELÉTRICO FUNCIONAL

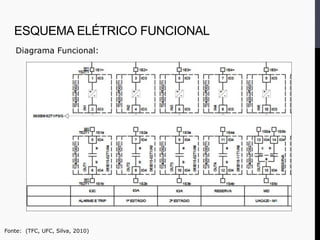

Diagrama Funcional:
Fonte: (TFC, UFC, Silva, 2010)
ESQUEMA ELÉTRICO FUNCIONAL

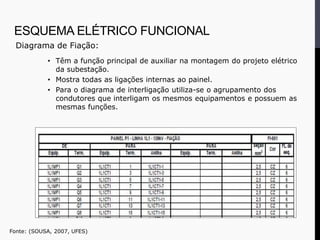

Diagrama de Fiação:
• Têm a função principal de auxiliar na montagem do projeto elétrico
da subestação.
• Mostra todas as ligações internas ao painel.
• Para o diagrama de interligação utiliza-se o agrupamento dos
condutores que interligam os mesmos equipamentos e possuem as
mesmas funções.
Fonte: (SOUSA, 2007, UFES)
ESQUEMA ELÉTRICO FUNCIONAL

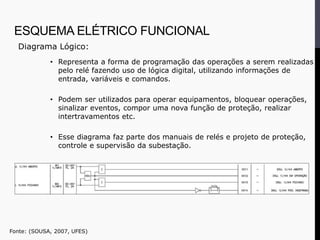

Diagrama Lógico:
• Representa a forma de programação das operações a serem realizadas
pelo relé fazendo uso de lógica digital, utilizando informações de
entrada, variáveis e comandos.
• Podem ser utilizados para operar equipamentos, bloquear operações,
sinalizar eventos, compor uma nova função de proteção, realizar
intertravamentos etc.
• Esse diagrama faz parte dos manuais de relés e projeto de proteção,
controle e supervisão da subestação.
Fonte: (SOUSA, 2007, UFES)
ESQUEMA ELÉTRICO FUNCIONAL
• Representa um sistema elétrico através de uma única fase.
• Pode representar sistemas monofásicos, bifásicos ou trifásicos.
• Dependendo da finalidade indicar ou omitir dados de condutores e
equipamentos (fase, neutro, retorno, terra), impedância dos
elementos, capacidade nominal, capacidade de interrupção, tipo de
ligação, código operacional, etc.
• Devem representar a posição física dos componentes da instalação
mostrada em uma planta arquitetônica;
• Não representa com clareza o funcionamento e seqüência operacional
do circuito.
• Devem dispor de legenda indicando o significado de cada símbolo.
DIAGRAMA UNIFILAR

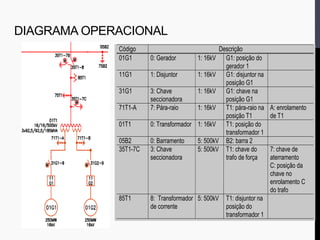

Código Descrição
01G1 0: Gerador 1: 16kV G1: posição do
gerador 1
11G1 1: Disjuntor 1: 16kV G1: disjuntor na
posição G1
31G1 3: Chave
seccionadora
1: 16kV G1: chave na
posição G1
71T1-A 7: Pára-raio 1: 16kV T1: pára-raio na
posição T1
A: enrolamento
de T1
01T1 0: Transformador 1: 16kV T1: posição do
transformador 1
05B2 0: Barramento 5: 500kV B2: barra 2
35T1-7C 3: Chave
seccionadora
5: 500kV T1: chave do
trafo de força
7: chave de
aterramento
C: posição da
chave no
enrolamento C
do trafo
85T1 8: Transformador
de corrente
5: 500kV T1: disjuntor na
posição do
transformador 1
DIAGRAMA OPERACIONAL

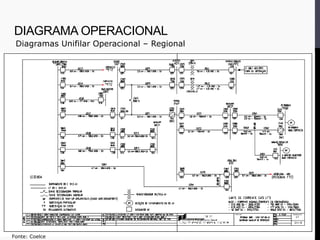

Diagramas Unifilar Operacional – Regional
Fonte: Coelce
DIAGRAMA OPERACIONAL
Diagramas Unifilar Operacional - Subestação
DIAGRAMA OPERACIONAL

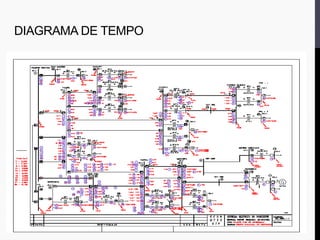

DIAGRAMA DE TEMPO

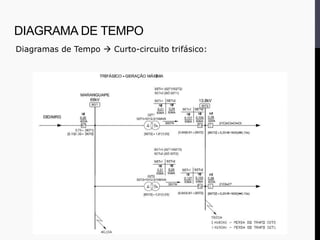

Diagramas de Tempo  Curto-circuito trifásico:
DIAGRAMA DE TEMPO
• Representam circuitos bifásicos (diagrama bifilar) ou trifásicos
(trifilar).
• Representa um circuito elétrico completo, em detalhes, com
todos os condutores representados por linhas utilizados nas
ligações dos componentes.
• Detalha todas as conexões de um determinado circuito.
• Permite visualizar à que fase um circuito terminal ou um quadro
está conectado.
• Impossível representar um projeto de uma instalação completa
na forma multifilar.
DIAGRAMA MULTIFILAR

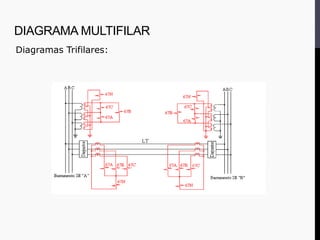

Diagramas Trifilares:
DIAGRAMA MULTIFILAR

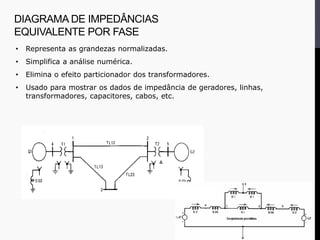

• Representa as grandezas normalizadas.
• Simplifica a análise numérica.
• Elimina o efeito particionador dos transformadores.
• Usado para mostrar os dados de impedância de geradores, linhas,
transformadores, capacitores, cabos, etc.
DIAGRAMA DE IMPEDÂNCIAS
EQUIVALENTE POR FASE

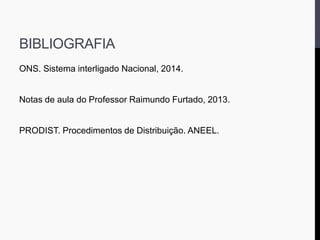

BIBLIOGRAFIA
ONS. Sistema interligado Nacional, 2014.
Notas de aula do Professor Raimundo Furtado, 2013.
PRODIST. Procedimentos de Distribuição. ANEEL.

Mais conteúdo relacionado

Mais procurados

Construção de Redes de Distribuição
Construção de Redes de DistribuiçãoConstrução de Redes de Distribuição
Construção de Redes de Distribuição
Moisés Gomes de Lima

Levantamento de carga
Levantamento de cargaLevantamento de carga
Levantamento de carga
Carlos Melo

Instalacoes eletricas 1
Instalacoes eletricas 1Instalacoes eletricas 1
Instalacoes eletricas 1
Eduardo Teixeira

Instalações elétricas instalações elétricas residenciais - prysmian - 2006
Instalações elétricas   instalações elétricas residenciais - prysmian - 2006Instalações elétricas   instalações elétricas residenciais - prysmian - 2006
Instalações elétricas instalações elétricas residenciais - prysmian - 2006
ClaytonSulivan Oliveira

Eletricidade
EletricidadeEletricidade
Eletricidade
Leonardo Muniz

Instalações elétricas prática - SENAI
Instalações elétricas   prática - SENAIInstalações elétricas   prática - SENAI
Instalações elétricas prática - SENAI
Leonardo Chaves

Apostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazerApostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazer
Claudio Arkan

Circuitos de corrente continua
Circuitos de corrente continuaCircuitos de corrente continua
Circuitos de corrente continua
Ualasse Fernando Santos Silva

inversor de frequencia
inversor de frequenciainversor de frequencia
inversor de frequencia
Renato Amorim

Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Fred Pacheco

Aula componentes simetricas
Aula componentes simetricasAula componentes simetricas
Aula componentes simetricas
Daniel Anjos

Eletrica.ppt 2
Eletrica.ppt 2Eletrica.ppt 2
Eletrica.ppt 2
ragrellos

Sistema Elétrico de Potência - SEP - UCP - Engenharia Eétrica
Sistema Elétrico de Potência - SEP - UCP - Engenharia EétricaSistema Elétrico de Potência - SEP - UCP - Engenharia Eétrica
Sistema Elétrico de Potência - SEP - UCP - Engenharia Eétrica
Katia Ribeiro

Instalações Elétricas Residenciais
Instalações Elétricas ResidenciaisInstalações Elétricas Residenciais
Instalações Elétricas Residenciais
Jose Gentil Balbino Junior

E cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitosE cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitos
André Felipe

03 conversores cc ca (inversores)
03 conversores cc ca (inversores)03 conversores cc ca (inversores)
03 conversores cc ca (inversores)
Julio Magalhaes de Freitas

Eletricidade predial simbologiav2
Eletricidade predial simbologiav2Eletricidade predial simbologiav2
Eletricidade predial simbologiav2
Carlos Melo

Guia do eletricista
Guia do eletricistaGuia do eletricista
Guia do eletricista
Dulciney Figueiredo

TP e TCs
TP e TCsTP e TCs
TP e TCs
DENIVALDO

Cap 1 - A - Elementos de projetos de uma instalação elétrica industrial - ...
Cap 1 -  A  -  Elementos de projetos de uma instalação elétrica industrial - ...Cap 1 -  A  -  Elementos de projetos de uma instalação elétrica industrial - ...
Cap 1 - A - Elementos de projetos de uma instalação elétrica industrial - ...
Zacarias Junior


Mais procurados (20)

Construção de Redes de Distribuição
Construção de Redes de DistribuiçãoConstrução de Redes de Distribuição
Construção de Redes de Distribuição

Levantamento de carga
Levantamento de cargaLevantamento de carga
Levantamento de carga

Instalacoes eletricas 1
Instalacoes eletricas 1Instalacoes eletricas 1
Instalacoes eletricas 1

Instalações elétricas instalações elétricas residenciais - prysmian - 2006
Instalações elétricas   instalações elétricas residenciais - prysmian - 2006Instalações elétricas   instalações elétricas residenciais - prysmian - 2006
Instalações elétricas instalações elétricas residenciais - prysmian - 2006

Eletricidade
EletricidadeEletricidade
Eletricidade

Instalações elétricas prática - SENAI
Instalações elétricas   prática - SENAIInstalações elétricas   prática - SENAI
Instalações elétricas prática - SENAI

Apostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazerApostila com 20 comandos elétricos fáceis de fazer
Apostila com 20 comandos elétricos fáceis de fazer

Circuitos de corrente continua
Circuitos de corrente continuaCircuitos de corrente continua
Circuitos de corrente continua

inversor de frequencia
inversor de frequenciainversor de frequencia
inversor de frequencia

Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.

Aula componentes simetricas
Aula componentes simetricasAula componentes simetricas
Aula componentes simetricas

Eletrica.ppt 2
Eletrica.ppt 2Eletrica.ppt 2
Eletrica.ppt 2

Sistema Elétrico de Potência - SEP - UCP - Engenharia Eétrica
Sistema Elétrico de Potência - SEP - UCP - Engenharia EétricaSistema Elétrico de Potência - SEP - UCP - Engenharia Eétrica
Sistema Elétrico de Potência - SEP - UCP - Engenharia Eétrica

Instalações Elétricas Residenciais
Instalações Elétricas ResidenciaisInstalações Elétricas Residenciais
Instalações Elétricas Residenciais

E cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitosE cap 5- divisão da instalação em circuitos
E cap 5- divisão da instalação em circuitos

03 conversores cc ca (inversores)
03 conversores cc ca (inversores)03 conversores cc ca (inversores)
03 conversores cc ca (inversores)

Eletricidade predial simbologiav2
Eletricidade predial simbologiav2Eletricidade predial simbologiav2
Eletricidade predial simbologiav2

Guia do eletricista
Guia do eletricistaGuia do eletricista
Guia do eletricista

TP e TCs
TP e TCsTP e TCs
TP e TCs

Cap 1 - A - Elementos de projetos de uma instalação elétrica industrial - ...
Cap 1 -  A  -  Elementos de projetos de uma instalação elétrica industrial - ...Cap 1 -  A  -  Elementos de projetos de uma instalação elétrica industrial - ...
Cap 1 - A - Elementos de projetos de uma instalação elétrica industrial - ...


Semelhante a Aula 1(1)

04_elementosdesubestao-130123052021-phpapp01.pdf
04_elementosdesubestao-130123052021-phpapp01.pdf04_elementosdesubestao-130123052021-phpapp01.pdf
04_elementosdesubestao-130123052021-phpapp01.pdf
Olney joner

664210799-Curso-Nr-10-Complementar-Sep.pptx
664210799-Curso-Nr-10-Complementar-Sep.pptx664210799-Curso-Nr-10-Complementar-Sep.pptx
664210799-Curso-Nr-10-Complementar-Sep.pptx
EduardoMartinsCosta3

SEP.pptx
SEP.pptxSEP.pptx
SEP.pptx
ssuserc460cf

Análise de Sistema eletrico de potencia.
Análise de Sistema eletrico de potencia.Análise de Sistema eletrico de potencia.
Análise de Sistema eletrico de potencia.
RaphaelSamagaio

Introdução a segurança com eletricidadee
Introdução a segurança com eletricidadeeIntrodução a segurança com eletricidadee
Introdução a segurança com eletricidadee
Jupira Silva

Introdução a transmissão SEP SISTEMA ELÉTRICO DE POTÊNCIA
Introdução a transmissão SEP SISTEMA ELÉTRICO DE POTÊNCIAIntrodução a transmissão SEP SISTEMA ELÉTRICO DE POTÊNCIA
Introdução a transmissão SEP SISTEMA ELÉTRICO DE POTÊNCIA
SilsoPaulodaSilva1

1 Introdução a segurança com eletricidade.ppt
1 Introdução a segurança com eletricidade.ppt1 Introdução a segurança com eletricidade.ppt
1 Introdução a segurança com eletricidade.ppt
ruy vicente Santos

Curso nr10 básico
Curso nr10 básicoCurso nr10 básico
Curso nr10 básico
Sergio Roberto Silva

Instalações elétricas comerciais
Instalações elétricas comerciaisInstalações elétricas comerciais
Instalações elétricas comerciais
Anderson Rodrigues

Comprar nobreak industrial
Comprar nobreak industrialComprar nobreak industrial
Comprar nobreak industrial
Soluções Industriais

1 introdução a segurança com eletricidade
1 introdução a segurança com eletricidade1 introdução a segurança com eletricidade
1 introdução a segurança com eletricidade
Jonas Fernando Reis

Equipamento de transformação - Transformador de Força e de Instrumento. Equip...
Equipamento de transformação - Transformador de Força e de Instrumento. Equip...Equipamento de transformação - Transformador de Força e de Instrumento. Equip...
Equipamento de transformação - Transformador de Força e de Instrumento. Equip...
Rafael Silveira

Aula 06 distribuicao_mt
Aula 06 distribuicao_mtAula 06 distribuicao_mt
Aula 06 distribuicao_mt
Gera Barbosa

Sep NR-10
Sep NR-10Sep NR-10
projecto PROPOSTA DE DIMENSIONAMENTO DE UMA REDE DE BAIXA.pptx
projecto PROPOSTA DE DIMENSIONAMENTO DE UMA REDE DE BAIXA.pptxprojecto PROPOSTA DE DIMENSIONAMENTO DE UMA REDE DE BAIXA.pptx
projecto PROPOSTA DE DIMENSIONAMENTO DE UMA REDE DE BAIXA.pptx
WiliamArmandoHarisso

1.5 mcs+ contatores rev 10
1.5 mcs+ contatores rev 101.5 mcs+ contatores rev 10
1.5 mcs+ contatores rev 10
confidencial

Maquinas Elétricas_AULA 1.pptx
Maquinas Elétricas_AULA 1.pptxMaquinas Elétricas_AULA 1.pptx
Maquinas Elétricas_AULA 1.pptx
Azaldo Salvador

E cap 6- fornecimento de energia- padrão e dimensionamento
E cap 6- fornecimento de energia- padrão e dimensionamentoE cap 6- fornecimento de energia- padrão e dimensionamento
E cap 6- fornecimento de energia- padrão e dimensionamento
André Felipe

Sistema elétrico de Potência.pptx
Sistema elétrico de Potência.pptxSistema elétrico de Potência.pptx
Sistema elétrico de Potência.pptx
LeandroRiosLeo1

Iskra.EU | Gama de Produtos_Português
Iskra.EU | Gama de Produtos_PortuguêsIskra.EU | Gama de Produtos_Português
Iskra.EU | Gama de Produtos_Português
Aljosa Hecl


Semelhante a Aula 1(1) (20)

04_elementosdesubestao-130123052021-phpapp01.pdf
04_elementosdesubestao-130123052021-phpapp01.pdf04_elementosdesubestao-130123052021-phpapp01.pdf
04_elementosdesubestao-130123052021-phpapp01.pdf

664210799-Curso-Nr-10-Complementar-Sep.pptx
664210799-Curso-Nr-10-Complementar-Sep.pptx664210799-Curso-Nr-10-Complementar-Sep.pptx
664210799-Curso-Nr-10-Complementar-Sep.pptx

SEP.pptx
SEP.pptxSEP.pptx
SEP.pptx

Análise de Sistema eletrico de potencia.
Análise de Sistema eletrico de potencia.Análise de Sistema eletrico de potencia.
Análise de Sistema eletrico de potencia.

Introdução a segurança com eletricidadee
Introdução a segurança com eletricidadeeIntrodução a segurança com eletricidadee
Introdução a segurança com eletricidadee

Introdução a transmissão SEP SISTEMA ELÉTRICO DE POTÊNCIA
Introdução a transmissão SEP SISTEMA ELÉTRICO DE POTÊNCIAIntrodução a transmissão SEP SISTEMA ELÉTRICO DE POTÊNCIA
Introdução a transmissão SEP SISTEMA ELÉTRICO DE POTÊNCIA

1 Introdução a segurança com eletricidade.ppt
1 Introdução a segurança com eletricidade.ppt1 Introdução a segurança com eletricidade.ppt
1 Introdução a segurança com eletricidade.ppt

Curso nr10 básico
Curso nr10 básicoCurso nr10 básico
Curso nr10 básico

Instalações elétricas comerciais
Instalações elétricas comerciaisInstalações elétricas comerciais
Instalações elétricas comerciais

Comprar nobreak industrial
Comprar nobreak industrialComprar nobreak industrial
Comprar nobreak industrial

1 introdução a segurança com eletricidade
1 introdução a segurança com eletricidade1 introdução a segurança com eletricidade
1 introdução a segurança com eletricidade

Equipamento de transformação - Transformador de Força e de Instrumento. Equip...
Equipamento de transformação - Transformador de Força e de Instrumento. Equip...Equipamento de transformação - Transformador de Força e de Instrumento. Equip...
Equipamento de transformação - Transformador de Força e de Instrumento. Equip...

Aula 06 distribuicao_mt
Aula 06 distribuicao_mtAula 06 distribuicao_mt
Aula 06 distribuicao_mt

Sep NR-10
Sep NR-10Sep NR-10
Sep NR-10

projecto PROPOSTA DE DIMENSIONAMENTO DE UMA REDE DE BAIXA.pptx
projecto PROPOSTA DE DIMENSIONAMENTO DE UMA REDE DE BAIXA.pptxprojecto PROPOSTA DE DIMENSIONAMENTO DE UMA REDE DE BAIXA.pptx
projecto PROPOSTA DE DIMENSIONAMENTO DE UMA REDE DE BAIXA.pptx

1.5 mcs+ contatores rev 10
1.5 mcs+ contatores rev 101.5 mcs+ contatores rev 10
1.5 mcs+ contatores rev 10

Maquinas Elétricas_AULA 1.pptx
Maquinas Elétricas_AULA 1.pptxMaquinas Elétricas_AULA 1.pptx
Maquinas Elétricas_AULA 1.pptx

E cap 6- fornecimento de energia- padrão e dimensionamento
E cap 6- fornecimento de energia- padrão e dimensionamentoE cap 6- fornecimento de energia- padrão e dimensionamento
E cap 6- fornecimento de energia- padrão e dimensionamento

Sistema elétrico de Potência.pptx
Sistema elétrico de Potência.pptxSistema elétrico de Potência.pptx
Sistema elétrico de Potência.pptx

Iskra.EU | Gama de Produtos_Português
Iskra.EU | Gama de Produtos_PortuguêsIskra.EU | Gama de Produtos_Português
Iskra.EU | Gama de Produtos_Português


Último

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
Consultoria Acadêmica

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos
Sandro Marques Solidario

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
Consultoria Acadêmica

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
MaxwellBentodeOlivei1

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
bentosst


Último (6)

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx


Aula 1(1)

  • 1. Universidade Federal do Ceará Campus de Sobral Curso de Engenharia Elétrica PROTEÇÃO DE SISTEMAS ELÉTRICOS DE POTÊNCIA Janaína Barbosa Almada Raimundo Furtado Semestre: 2014.2 Email: janaina@dee.ufc.br
  • 2. TÓPICOS Estrutura de um SEP Sistema Interligado Nacional Subestação Representação dos Sistemas Elétricos
  • 3. SISTEMAS ELÉTRICOS DE POTÊNCIA Aspectos importantes relacionados ao SEP: • Valor econômico da energia elétrica; • Dependência da sociedade moderna em relação ao fornecimento de energia; • Custo da falta de suprimento de energia elétrica; • Qualidade do fornecimento de energia elétrica. Fatores impactantes no setor elétrico: • Evolução tecnológica dos dispositivos eletrônicos das tecnologias de informação e comunicação (TICs); • Crescimento dos SEPs em tamanho e complexidade; • Desregulamentação do setor elétrico: • Expansão da matriz energética; • Elevada exigência em manter os SEPs dentro de padrões de qualidade, desempenho e confiabilidade. • Código de redes: PROREDE e PRODIST.
  • 4. SISTEMAS ELÉTRICOS DE POTÊNCIA Estrutura tradicional de uma rede de energia elétrica:
  • 5. SISTEMAS ELÉTRICOS DE POTÊNCIA Finalidade do SEP  fornecer energia aos consumidores de forma confiável, segura, com qualidade e viabilidade econômica.
  • 6. SISTEMAS ELÉTRICOS DE POTÊNCIA Objetivo do SEP  Gerar, transmitir e distribuir energia elétrica atendendo a determinados padrões de disponibilidade, qualidade, confiabilidade, segurança e custos, com o mínimo impacto ambiental. Cada elemento do SEP deve ser protegido através de um sistema de proteção.
  • 7. SISTEMA ELÉTRICO DE POTÊNCIA Evolução do Sistema Elétrico: Expansão da Matriz Energética Fonte: IEEE Power & Energy Magazine, Jan/2011
  • 8. SISTEMA ELÉTRICO DE POTÊNCIA Evolução do Sistema Elétrico: Expansão da Matriz Energética Fonte: IEEE Power & Energy Magazine, Jan/2011
  • 9. Apenas 1,7% da energia requerida pelo país encontra-se fora do SIN, em pequenos sistemas isolados localizados principalmente na região amazônica. Integração de bacias hidrográficas
  • 11. ELEMENTOS DO SEP Linha de Transmissão: • Transportam energia elétrica entre dois pontos de um sistema elétrico. • Os pontos de origem e destino de LTs em subestações são denominados vão de saída de linha e vão de entrada de linha, respectivamente.
  • 12. ELEMENTOS DO SEP Rede de subtransmissão ou sistema distribuição de alta tensão: • Transportar energia para pequenas cidades ou grandes consumidores industriais. • Nível de tensão: entre 35 kV e 160 kV. • Predomina linhas aéreas e subterrâneas (mais usadas nas proximidades de centros urbanos). • Impactos ambientais e sociais. • Sistemas de proteção padronizados pelas empresas.
  • 13. SISTEMA ELÉTRICO DE POTÊNCIA Rede Básica (RB): Vn ≥ 230 kV: • STAT – Sistema de Transmissão de Alta Tensão Rede de Distribuição: Vn < 230 kV: • SDAT – Sistema de Distribuição de Alta Tensão • SDMT – Sistema de Distribuição de Média Tensão • SDBT – Sistema de Distribuição de Baixa Tensão
  • 14. SISTEMA ELÉTRICO DE POTÊNCIA TENSÕES NOMINAIS PADRONIZADAS
  • 15. REQUISITOS TÉCNICOS E OPERACIONAIS LIMITES DE TENSÃO - PRODIST
  • 16. REQUISITOS TÉCNICOS E OPERACIONAIS LIMITES DE FREQUÊNCIA - PRODIST
  • 17. SUBESTAÇÃO Principais Funções: • Monitorar as grandezas elétricas, visando o controle, proteção, supervisão e automação do SEP; • Proporcionar recursos operacionais ao SEP; • Efetuar a regulação de tensão; • Modificar o nível de tensão; • Realizar a conversão da energia (SE conversora – CA/CC e CC/CA) Característica Física: • Modularidade
  • 18. SUBESTAÇÃO Classificação quanto a função: • SE de Manobra • Permite manobrar partes do sistema, inserindo ou retirando-as de serviço, em um mesmo nível de tensão. • SE de Transformação • SE Elevadora  Localizadas na saída das usinas geradoras. Elevam a tensão para níveis de transmissão e subtransmissão para transporte econômico da energia. • SE Abaixadora  Localizadas na periferia das cidades.  Diminuem os níveis de tensão evitando inconvenientes para a população como: rádio interferência, campos magnéticos intensos, e faixas de passagem muito largas.
  • 19. SUBESTAÇÃO Classificação quanto a função: • SE de Distribuição • Diminuem a tensão para o nível de distribuição primária (13,8kV – 34,5kV). • Podem pertencer à concessionária ou a grandes consumidores. • SE de Regulação de Tensão • Através do emprego de equipamentos de compensação tais como reatores, capacitores, compensadores estáticos, etc. • SE Conversoras • Associadas a sistemas de transmissão em cc (SE Retificadora e SE Inversora)
  • 20. SUBESTAÇÃO Classificação quanto ao nível de tensão: • SE de Alta Tensão – tensão nominal abaixo de 230 kV. • SE de Extra Alta Tensão - tensão nominal acima de 230 kV.
  • 21. SUBESTAÇÃO Classificação quanto ao tipo de instalação: • Subestações desabrigadas - construídas a céu aberto em locais amplos ao ar livre.
  • 22. SUBESTAÇÃO Classificação quanto ao tipo de instalação: • Subestações abrigadas - construídas em locais interiores abrigados.
  • 23. SUBESTAÇÃO Classificação quanto ao tipo de instalação: • Subestações Blindadas - construídas em locais abrigados. • Os equipamentos são completamente protegidos e isolados em óleo ou em gás (ar comprimido ou SF6). • Quando utiliza SF6 é chamada também de compacta.
  • 24. SUBESTAÇÃO Definição: • Conjunto de instalações elétricas em média ou alta tensão que agrupa os equipamentos, condutores e acessórios, destinados à proteção, medição, manobra e transformação de grandezas elétricas.
  • 25. SUBESTAÇÃO Tipos de Subestações por função: • SE elevadora; • SE abaixadora; • SE distribuidora; • SE secionadora; • SE móvel, etc.
  • 26. SUBESTAÇÃO Composição de uma SE básica: • São compostas por conjuntos de elementos, com funções específicas no sistema elétrico, denominados vãos (bays). • As SE distribuidoras, usualmente, são compostas pelos seguintes vãos: • Entrada de linha (EL); • Saída de linha (SL); • Barramentos de alta e média tensão (B2 e B1); • Vão de transformação (TR); • Banco de capacitor ou vão de regulação (BC) e • Saída de alimentador (AL). • Cada vão deve possuir dispositivos de proteção e equipamento de disjunção com a finalidade de limitar os impactos proporcionados por ocorrências no sistema elétrico.
  • 28. SUBESTAÇÃO Vãos de Entrada e Saída de Linha: • Nas entradas e saídas de linhas das subestação são normalmente instalados para-raios, transformadores de corrente, secionadores e disjuntores.
  • 30. SUBESTAÇÕES Barramentos de Subestações • São condutores reforçados, geralmente sólidos e de impedância desprezível, que servem como centros comuns de coleta e redistribuição de circuitos. • O tipo de barramento define a configuração do arranjo elétrico da subestação em alta e média tensão. • Principais tipos de barramentos: • Barramento simples. • Barramento simples seccionados. • Barramento principal de transferências. • Barramento em anel. • Barramento de disjuntor e meio. • Barramento duplo.
  • 32. SUBESTAÇÃO Equipamentos de proteção e controle de uma SE • Pára-raios; • Relés; • Disjuntores; • Religadores; • Secionadores fusíveis ou chaves fusíveis; • Chave de aterramento rápido; • Secionalizadores. Transformadores para Instrumentos • Transformador de Potencial (TPC e TPI); • Transformador de Corrente (TC).
  • 33. SUBESTAÇÃO Vão de Transformação de uma Subestação: O vão de Transformação (TR) é composto por transformador de potência, elevador ou abaixador, cuja função principal é modificar o nível de tensão entre o barramento de entrada e o barramento de saída.
  • 34. SUBESTAÇÃO Vão de Regulação: • Banco de capacitores • Transformador com CDC(comutador sob carga) ou reguladores de tensão • Compensador estático (rede básica)
  • 35. SUBESTAÇÃO Saída de Alimentadores da Subestação: • Os Vãos de Saída de Alimentadores de uma subestação suprem rede de distribuição que alimenta, diretamente ou por intermédio de ramais, os primários dos transformadores de distribuição do concessionário e/ou consumidor.
  • 37. SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 38. SERVIÇOS AUXILIARES - SUBESTAÇÃO • Os serviços auxiliares (SA) são de grande importância para a operação adequada e contínua da subestação. • Dependendo da necessidade de maior ou menor confiabilidade do sistema utiliza-se redundância das fontes de alimentação dos SAs. • Os equipamentos dos serviços auxiliares normalmente ficam instalados na casa de comando da subestação.
  • 39. SERVIÇOS AUXILIARES - SUBESTAÇÃO • As subestações possuem dois tipos de serviços auxiliares: • Serviços Auxiliares em Corrente Alternada (CA) • Serviços Auxiliares em Corrente Contínua (CC) Fonte: Coelce • Os principais equipamentos instalados na casa de comando são: • Quadro de Serviços Auxiliares CA. • Quadro de Serviços Auxiliares CC. • Quadro de Comando, Controle, Proteção e Supervisão. • Sistema Digital da Subestação ou Unidade Terminal Remota – UTR • Sistema de comunicações. • Retificador e Banco de Baterias.
  • 40. • Fontes dos Serviços Auxiliares CA • Transformador de Serviços Auxiliares (TSA) • Grupo gerador • Alimentação do TSA: • Barramento de média tensão da SE; • Secundário ou terciário do transformador de potência; • Alimentador oriundo de uma outra subestação. SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 41. • Transformador de Serviços Auxiliares (TSA): • Proteção do Primário: Chaves fusíveis • Proteção do secundário: disjuntor termomagnético e/ou fusíveis limitadores. Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 42. • Cargas dos Serviços Auxiliares CA • As principais cargas dos serviços auxiliares CA são: • Sistema de ventilação forçada dos transformadores de potência. • Retificador. • Comutador de Derivação sob Carga (CDC) dos transformadores. • Casa de comando. • Tomadas e iluminação do pátio da subestação. • Iluminação e aquecimento dos equipamentos de campo e painéis de comando e proteção. SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 43. Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO Serviços Auxiliares CA – Padrão Coelce Antigo
  • 47. • Serviços Auxiliares CC • Os serviços auxiliares em corrente contínua de uma subestação normalmente são supridos através das seguintes fontes de alimentação: • Retificador/Carregador; • Banco de Bateria. Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 48. • Serviços Auxiliares CC • Retificador • Finalidade: alimentar as cargas de corrente contínua da subestação e manter em flutuação ou em carga o banco de baterias da subestação com tensão estabilizada e limitação de corrente. • Na ocorrência de uma falta de CA, o retificador é desligado e as cargas CC passam a ser alimentadas através do banco de baterias. • Objetivos específicos: • suprir as cargas de corrente contínua da subestação; • suprir a corrente de perdas internas das baterias; • repor às baterias as correntes transitórias solicitadas nas operações dos disjuntores. SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 49. • Serviços Auxiliares CC • Retificador • O retificador converte a corrente alternada (CA) fornecida pelo transformador de serviços auxiliares, através do QSA CA, em corrente contínua (CC), com a finalidade de alimentar as cargas em corrente contínua da subestação e manter em flutuação ou em carga o banco de baterias da subestação. Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 50. • Serviços Auxiliares CC - Banco de Baterias • O banco de baterias é ligado em paralelo com o retificador/carregador funcionando em regime de flutuação, mantendo assim a confiabilidade do sistema de controle, proteção e automação da subestação. Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 51. SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 52. • Serviços Auxiliares CC • Esquema Retificador-Banco de Baterias: • Operando em regime de flutuação, normalmente o conjunto de baterias é submetido a uma tensão de flutuação de aproximadamente 132 V (60 elementos vezes 2,2 V). • Nesta condição, o retificador sustenta as cargas permanentes e transitórias de curta duração dentro do limite de sua capacidade nominal. • Qualquer excesso de carga será atendido pelo banco de baterias, sendo a mesma automaticamente recarregada quando cessa a carga intermitente. Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 53. • Serviços Auxiliares CC • Esquema de Proteção contra fuga a terra: • O sistema retificador/ bateria não é aterrado, portanto qualquer contato de um de seus pólos a terra deve ser imediatamente detectado e isolado. • As lâmpadas A e B (no painel CA/CC) ficam permanentemente acesas, com a finalidade de supervisionar a ocorrência de aterramento nos circuitos de corrente contínua da subestação. Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 54. • Serviços Auxiliares CC • Esquema de Proteção contra fuga a terra: • Em condições normais, as lâmpadas apresentam a mesma intensidade luminosa. • Caso ocorra um aterramento em um dos polos do circuito CC, uma das lâmpadas apaga ou diminui sua intensidade luminosa e a outra lâmpada ficará com intensidade maior que o normal e a corrente circulará através do relé F74 causando sua atuação e alarme sonoro. Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 55. PRINCIPAIS CARGAS DOS SERVIÇOS AUXILIARES Serviços Auxiliares CA Serviços Auxiliares CC Ventilação forçada dos transformadores Sistema digital de automação da subestação Retificador. Sistema de telecomunicações; Casa de comando. Dispositivos de controle e proteção (relés, controle de banco de capacitores, etc); Tomadas e iluminação do pátio da SE Equipamentos de disjunção (motores e bobinas de abertura e fechamento dos equipamentos de disjunção) Iluminação e aquecimento dos equipamentos e painéis de comando e proteção Iluminação de emergência da casa de comando e do pátio Comutador de Derivação sob Carga (CDC) dos transformadores.  ;  . SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 56. Cargas dos Serviços Auxiliares CC Fonte: Coelce SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 59. • Diagrama Serviços Auxiliares CC - Relé - Disjuntor • Diagrama funcional de proteção do transformador: SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 60. • Cargas dos Serviços Auxiliares CC • Diagrama funcional de controle, comando e sinalização simplificado SERVIÇOS AUXILIARES - SUBESTAÇÃO
  • 61. REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS Características principais do SEP: • Podem ser monofásicos, bifásicos ou trifásicos • Podem ser aterrados ou isolados • Grande número de componentes, dispositivos e equipamentos • Possui transformadores elevando ou baixando as tensões para diferentes níveis de tensão • Cada elemento, equipamento e dispositivo do SEP possui uma simbologia específica • São representados através de diagramas elétricos.
  • 62. REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS Diagrama Elétrico: • Representação de uma instalação elétrica ou parte desta através de símbolos gráficos definidos em normas nacionais e/ou internacionais. • Devem ser elaborados considerando a instalação sem tensão e sem corrente (desligada) e os aparelhos representados através de símbolos definidos nas normas. As exceções devem ser indicadas claramente no diagrama. • Os bornes dos equipamentos e aparelhos não devem necessariamente fazer parte de todos os diagramas. • Condutores de diferentes tensões, polaridades ou condições de serviço, podem ser caracterizados pela espessura do traçado da linha. • A execução correta de uma instalação depende diretamente da exatidão dos diagramas. • Para a elaboração exata do diagrama com a representação correta dos equipamentos, condutores e dispositivos é necessário o conhecimento profundo das simbologias e características dos mesmos.
  • 63. REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS SÍMBOLO EQUIPAMENTO Ligação de equipamentos:
  • 64. REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS SÍMBOLO EQUIPAMENTO Transformadores:
  • 66. Simbologia dos diagramas unifilares: :               REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS SUBESTAÇÃO PADRÃO COELCE (CP – 011)
  • 67. Simbologia dos diagramas unifilares: :                                            REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS SUBESTAÇÃO PADRÃO COELCE (CP – 011)
  • 68. Simbologia dos diagramas unifilares: REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS SUBESTAÇÃO PADRÃO COELCE (CP – 011)
  • 69. Simbologia para diagramas unifilares de circuitos de iluminação e tomadas: REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS SUBESTAÇÃO PADRÃO COELCE (CP – 011)
  • 70. Principais esquemas elétricos: • Diagrama funcional • Diagrama unifilar • Simplificado • Medição e proteção • Operacional • Tempo • Diagrama multifilar • Arranjo físico • Diagrama de fiação • Diagramas lógicos • Diagrama topológico • Diagrama equivalente por fase REPRESENTAÇÃO DOS SISTEMAS ELÉTRICOS
  • 71. Diagrama Funcional: • Deve ser um desenho de fácil interpretação. • Representa graficamente os detalhes de todo o sistema elétrico de acordo com sua montagem ou funcionamento do equipamento, ilustrando as informações referentes à lógica dos contatos e os intertravamentos elétricos. • Sua elaboração requer o conhecimento de todos os pontos de conexão dos equipamentos e a função de cada ponto de ligação e deve estar em conformidade com os desenhos dos equipamentos fornecidos pelos fabricantes para evitar possíveis erros nas alimentações e conexões. • Contempla circuitos de alimentação, comando e controle. ESQUEMA ELÉTRICO FUNCIONAL
  • 73. Diagrama Funcional: Fonte: (TFC, UFC, Silva, 2010) ESQUEMA ELÉTRICO FUNCIONAL
  • 74. Diagrama de Fiação: • Têm a função principal de auxiliar na montagem do projeto elétrico da subestação. • Mostra todas as ligações internas ao painel. • Para o diagrama de interligação utiliza-se o agrupamento dos condutores que interligam os mesmos equipamentos e possuem as mesmas funções. Fonte: (SOUSA, 2007, UFES) ESQUEMA ELÉTRICO FUNCIONAL
  • 75. Diagrama Lógico: • Representa a forma de programação das operações a serem realizadas pelo relé fazendo uso de lógica digital, utilizando informações de entrada, variáveis e comandos. • Podem ser utilizados para operar equipamentos, bloquear operações, sinalizar eventos, compor uma nova função de proteção, realizar intertravamentos etc. • Esse diagrama faz parte dos manuais de relés e projeto de proteção, controle e supervisão da subestação. Fonte: (SOUSA, 2007, UFES) ESQUEMA ELÉTRICO FUNCIONAL
  • 76. • Representa um sistema elétrico através de uma única fase. • Pode representar sistemas monofásicos, bifásicos ou trifásicos. • Dependendo da finalidade indicar ou omitir dados de condutores e equipamentos (fase, neutro, retorno, terra), impedância dos elementos, capacidade nominal, capacidade de interrupção, tipo de ligação, código operacional, etc. • Devem representar a posição física dos componentes da instalação mostrada em uma planta arquitetônica; • Não representa com clareza o funcionamento e seqüência operacional do circuito. • Devem dispor de legenda indicando o significado de cada símbolo. DIAGRAMA UNIFILAR
  • 77. Código Descrição 01G1 0: Gerador 1: 16kV G1: posição do gerador 1 11G1 1: Disjuntor 1: 16kV G1: disjuntor na posição G1 31G1 3: Chave seccionadora 1: 16kV G1: chave na posição G1 71T1-A 7: Pára-raio 1: 16kV T1: pára-raio na posição T1 A: enrolamento de T1 01T1 0: Transformador 1: 16kV T1: posição do transformador 1 05B2 0: Barramento 5: 500kV B2: barra 2 35T1-7C 3: Chave seccionadora 5: 500kV T1: chave do trafo de força 7: chave de aterramento C: posição da chave no enrolamento C do trafo 85T1 8: Transformador de corrente 5: 500kV T1: disjuntor na posição do transformador 1 DIAGRAMA OPERACIONAL
  • 78. Diagramas Unifilar Operacional – Regional Fonte: Coelce DIAGRAMA OPERACIONAL
  • 79. Diagramas Unifilar Operacional - Subestação DIAGRAMA OPERACIONAL
  • 81. Diagramas de Tempo  Curto-circuito trifásico: DIAGRAMA DE TEMPO
  • 82. • Representam circuitos bifásicos (diagrama bifilar) ou trifásicos (trifilar). • Representa um circuito elétrico completo, em detalhes, com todos os condutores representados por linhas utilizados nas ligações dos componentes. • Detalha todas as conexões de um determinado circuito. • Permite visualizar à que fase um circuito terminal ou um quadro está conectado. • Impossível representar um projeto de uma instalação completa na forma multifilar. DIAGRAMA MULTIFILAR
  • 84. • Representa as grandezas normalizadas. • Simplifica a análise numérica. • Elimina o efeito particionador dos transformadores. • Usado para mostrar os dados de impedância de geradores, linhas, transformadores, capacitores, cabos, etc. DIAGRAMA DE IMPEDÂNCIAS EQUIVALENTE POR FASE
  • 85. BIBLIOGRAFIA ONS. Sistema interligado Nacional, 2014. Notas de aula do Professor Raimundo Furtado, 2013. PRODIST. Procedimentos de Distribuição. ANEEL.
