6.05 _dimensionamento

1Adélio José de Moraes e Sérgio Ferreira de Paula Silva
Dimensionamento deDimensionamento de
CondutoresCondutores

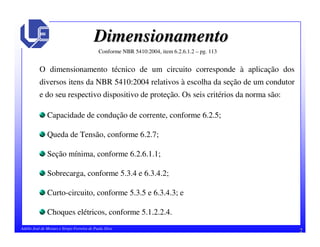

DimensionamentoDimensionamento
O dimensionamento técnico de um circuito corresponde à aplicação dos
diversos itens da NBR 5410:2004 relativos à escolha da seção de um condutor
e do seu respectivo dispositivo de proteção. Os seis critérios da norma são:
Capacidade de condução de corrente, conforme 6.2.5;
Queda de Tensão, conforme 6.2.7;
Seção mínima, conforme 6.2.6.1.1;

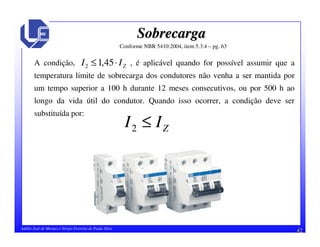

Sobrecarga, conforme 5.3.4 e 6.3.4.2;

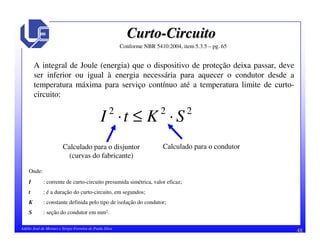

Curto-circuito, conforme 5.3.5 e 6.3.4.3; e

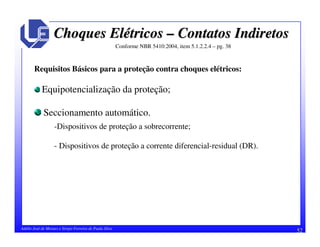

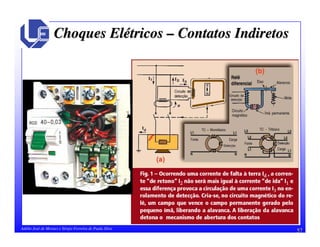

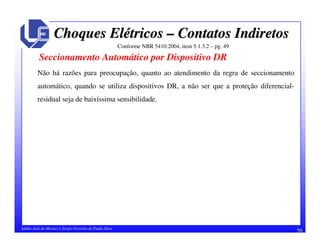

Choques elétricos, conforme 5.1.2.2.4.
Conforme NBR 5410:2004, item 6.2.6.1.2 – pg. 113

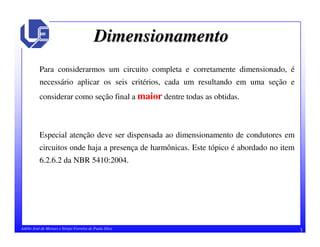

Para considerarmos um circuito completa e corretamente dimensionado, é
necessário aplicar os seis critérios, cada um resultando em uma seção e
considerar como seção final a maior dentre todas as obtidas.

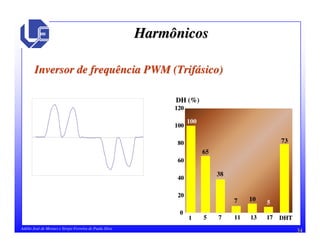

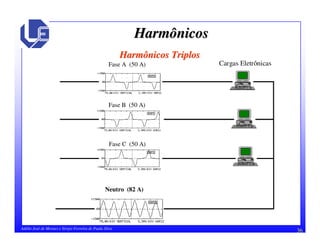

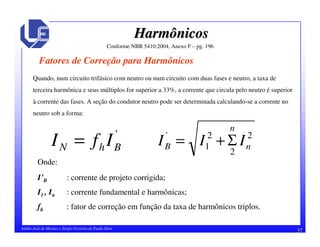

Especial atenção deve ser dispensada ao dimensionamento de condutores em

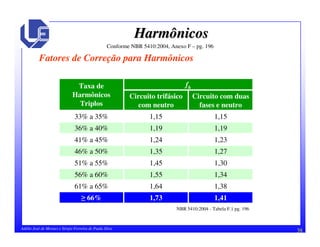

circuitos onde haja a presença de harmônicas. Este tópico é abordado no item
6.2.6.2 da NBR 5410:2004.

Dimensionamento de CondutoresDimensionamento de Condutores
Conforme NBR 5410:2004, item 6.2.5 – pg. 90

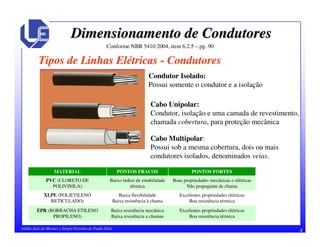

Tipos de Linhas Elétricas - Condutores
Condutor Isolado:
Possui somente o condutor e a isolação
Cabo Unipolar:
Condutor, isolação e uma camada de revestimento,
chamada cobertura, para proteção mecânica
Cabo Multipolar:
Possui sob a mesma cobertura, dois ou mais
condutores isolados, denominados veias.
Excelentes propriedades elétricas
Boa resistência térmica
Baixa resistência mecânica
Baixa resistência a chamas
EPR (BORRACHA ETILENO
PROPILENO)
Excelentes propriedades elétricas
Boa resistência térmica
Baixa flexibilidade
Baixa resistência à chama
XLPE (POLIETILENO
RETICULADO)
Boas propriedades mecânicas e elétricas
Não propagante de chama
Baixo índice de estabilidade
térmica
PVC (CLORETO DE
POLIVINILA)
PONTOS FORTESPONTOS FRACOSMATERIAL

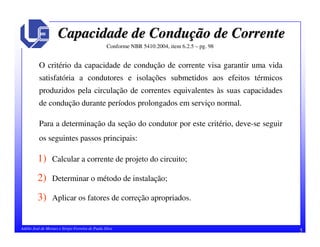

Capacidade de ConduCapacidade de Conduçção de Correnteão de Corrente
O critério da capacidade de condução de corrente visa garantir uma vida
satisfatória a condutores e isolações submetidos aos efeitos térmicos
produzidos pela circulação de correntes equivalentes às suas capacidades
de condução durante períodos prolongados em serviço normal.
Para a determinação da seção do condutor por este critério, deve-se seguir
os seguintes passos principais:
1) Calcular a corrente de projeto do circuito;
2) Determinar o método de instalação;
3) Aplicar os fatores de correção apropriados.

Conforme NBR 5410:2004 – pg. 90
CC-
Cabos unipolares ou cabo
multipolar sobre parede ou
espaçado desta menos de 0,3 vez o
diâmetro do cabo
11
B2B1B1
Condutores/cabos em eletroduto de
seção circular embutido em
alvenaria
7,8
B2B1B1
Condutores/cabos em eletroduto
aparente de seção não-circular
sobre parede
5,6
B2B1B1
Condutores/cabos em eletroduto
aparente de seção circular sobre
parede ou espaçado menos de 0,3
vez o diâmetro do eletroduto
3,4
A2
Cabo
Multipolar
A1A1
Condutores/cabos em eletroduto de
seção circular embutido em parede
termicamente isolante
1,2
Cabo
Unipolar
Condutor
Isolado
DescriçãoIlustraçãoNº

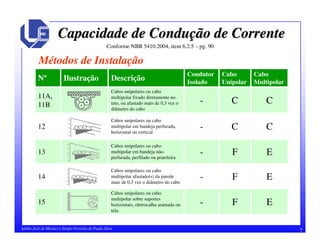

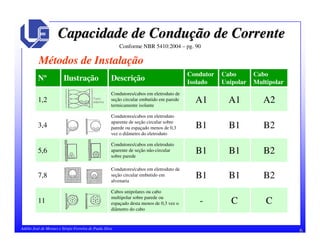

Métodos de Instalação

Métodos de Instalação
EF-
multipolar sobre suportes
horizontais, eletrocalha aramada ou
tela
15
EF-
multipolar afastado(s) da parede
mais de 0,3 vez o diâmetro do cabo
14
EF-
multipolar em bandeja não-
perfurada, perfilado ou prateleira
13
CC-
multipolar em bandeja perfurada,
horizontal ou vertical
12
C
Cabo
Multipolar
C-
multipolar fixado diretamente no
teto, ou afastado mais de 0,3 vez o
diâmetro do cabo
11A,
11B
Cabo
Unipolar
Condutor
Isolado
DescriçãoIlustraçãoNº

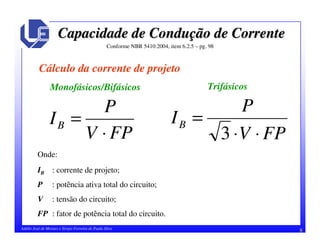

Cálculo da corrente de projeto
FPV
P
IB
⋅
=
Onde:
IB : corrente de projeto;
P : potência ativa total do circuito;
V : tensão do circuito;
FP : fator de potência total do circuito.
Monofásicos/Bifásicos
FPV
P
IB
⋅⋅
=
3
Trifásicos

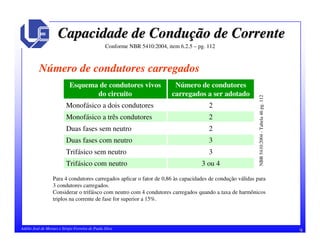

Número de condutores carregados
3 ou 4Trifásico com neutro
3Trifásico sem neutro
3Duas fases com neutro
2Duas fases sem neutro
2Monofásico a três condutores
2Monofásico a dois condutores
Número de condutores
carregados a ser adotado
Esquema de condutores vivos
do circuito
Para 4 condutores carregados aplicar o fator de 0,86 às capacidades de condução válidas para
3 condutores carregados.
Considerar o trifáisco com neutro com 4 condutores carregados quando a taxa de harmônicos
triplos na corrente de fase for superior a 15%.
NBR5410:2004-Tabela46pg.112

Conforme NBR 5410:2004, item 6.2.5

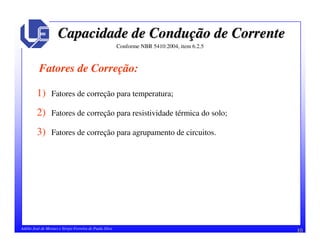

Fatores de Correção:
1) Fatores de correção para temperatura;
2) Fatores de correção para resistividade térmica do solo;
3) Fatores de correção para agrupamento de circuitos.

Conforme NBR 5410:2004, item 6.2.5.3 – pg. 106

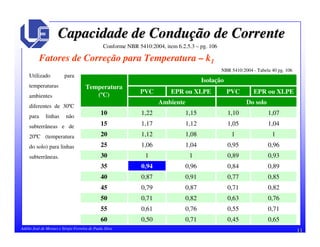

Fatores de Correção para Temperatura – k1
Utilizado para
temperaturas
ambientes
diferentes de 30ºC
para linhas não
subterrâneas e de
20ºC (temperatura
do solo) para linhas
subterrâneas.
0,890,840,960,9435
0,850,770,910,8740
0,820,710,870,7945
0,760,630,820,7150
0,710,550,760,6155
0,650,450,710,5060
0,930,891130
0,960,951,041,0625
111,081,1220
1,041,051,121,1715
1,071,101,151,2210
Do soloAmbiente
EPR ou XLPEPVCEPR ou XLPEPVC
Isolação
Temperatura
(ºC)
NBR 5410:2004 - Tabela 40 pg. 106

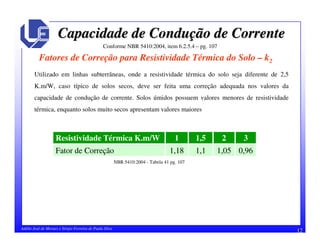

Fatores de Correção para Resistividade Térmica do Solo – k2
Utilizado em linhas subterrâneas, onde a resistividade térmica do solo seja diferente de 2,5
K.m/W, caso típico de solos secos, deve ser feita uma correção adequada nos valores da
capacidade de condução de corrente. Solos úmidos possuem valores menores de resistividade
térmica, enquanto solos muito secos apresentam valores maiores
0,961,051,11,18Fator de Correção
321,51Resistividade Térmica K.m/W
NBR 5410:2004 - Tabela 41 pg. 107

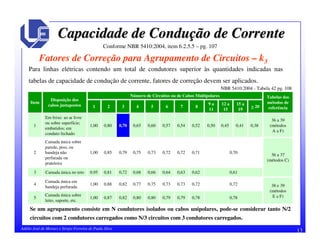

Fatores de Correção para Agrupamento de Circuitos – k3
Para linhas elétricas contendo um total de condutores superior às quantidades indicadas nas
tabelas de capacidade de condução de corrente, fatores de correção devem ser aplicados.
0,780,780,790,790,800,800,820,871,00
Camada única sobre
leito, suporte, etc.
5
38 e 39
(métodos
E a F)
0,720,720,730,730,750,770,820,881,00
Camada única em
bandeja perfurada
4
0,610,620,630,640,660,680,720,810,95Camada única no teto3
36 a 37
(métodos C)
0,700,710,720,720,730,750,790,851,00
Camada única sobre
parede, piso, ou
bandeja não
perfurada ou
prateleira
2
36 a 39
(métodos
A a F)
0,380,410,450,500,520,540,570,600,650,700,801,00
Em feixe: ao ar livre
ou sobre superfície;
embutidos; em
conduto fechado
1
> 20
15 a
19
12 a
15
9 a
11
87654321
Tabelas dos
métodos de
referência
Número de Circuitos ou de Cabos Multipolares
Disposição dos
cabos justapostos
Item
Se um agrupamento consiste em N condutores isolados ou cabos unipolares, pode-se considerar tanto N/2
circuitos com 2 condutores carregados como N/3 circuitos com 3 condutores carregados.
NBR 5410:2004 - Tabela 42 pg. 108

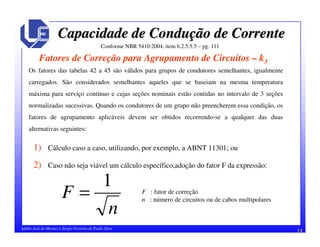

Fatores de Correção para Agrupamento de Circuitos – k3
Os fatores das tabelas 42 a 45 são válidos para grupos de condutores semelhantes, igualmente
carregados. São considerados semelhantes aqueles que se baseiam na mesma temperatura
máxima para serviço contínuo e cujas seções nominais estão contidas no intervalo de 3 seções
normalizadas sucessivas. Quando os condutores de um grupo não preencherem essa condição, os
fatores de agrupamento aplicáveis devem ser obtidos recorrendo-se a qualquer das duas
alternativas seguintes:
1) Cálculo caso a caso, utilizando, por exemplo, a ABNT 11301; ou
2) Caso não seja viável um cálculo específico,adoção do fator F da expressão:
n
F
1
= F : fator de correção
n : número de circuitos ou de cabos multipolares

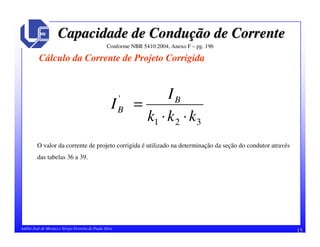

Cálculo da Corrente de Projeto Corrigida
Conforme NBR 5410:2004, Anexo F – pg. 196
321
'
kkk
I
I B
B
⋅⋅
=
O valor da corrente de projeto corrigida é utilizado na determinação da seção do condutor através
das tabelas 36 a 39.

297361403461313351370415261291286321240
258312341392268300314353223248245273185
230278299344236265275309196219216240150
203246259299206232239269172192188210120
17921622325817920120723215016716418295
15118318421314916817119212513913615170
1221481441681181331341519911010811950
103125119138991111101258392899935
86104961128090891016875738025
67817685626968765257566116
52635763465250573943424610
3947414634383641293231346
3138323627302832232524264
242924272023212417,518,51819,52,5
182217,519,51516,515,517,5131413,514,51,5
1518141512131214101110111
323232323232
Nº condutores carregadosNº condutores carregadosNº condutores carregados
DCB2B1A2A1
Capacidades de condução de corrente, para os métodos de referência A1, A2, B1, B2, C e D .
Condutores isolados, cabos unipolares e multipolares – cobre, isolação PVC
Seções
Nominais
mm²

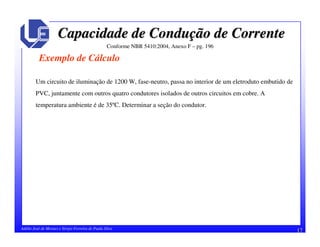

Exemplo de Cálculo
Um circuito de iluminação de 1200 W, fase-neutro, passa no interior de um eletroduto embutido de
PVC, juntamente com outros quatro condutores isolados de outros circuitos em cobre. A
temperatura ambiente é de 35ºC. Determinar a seção do condutor.

BT

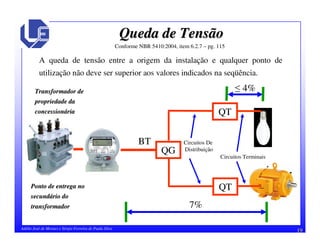

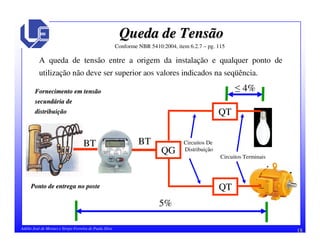

Queda de TensãoQueda de Tensão
A queda de tensão entre a origem da instalação e qualquer ponto de
utilização não deve ser superior aos valores indicados na seqüência.
QG
BT
QT
QT
Circuitos Terminais
Circuitos De
Distribuição
5%
4%Fornecimento em tensãoFornecimento em tensão
secundsecundáária deria de
distribuidistribuiççãoão
Ponto de entrega no postePonto de entrega no poste

QG
BT
QT
QT
Circuitos Terminais
Circuitos De
Distribuição
7%
4%Transformador deTransformador de
propriedade dapropriedade da
concessionconcessionááriaria
Ponto de entrega noPonto de entrega no
secundsecundáário dorio do
transformadortransformador

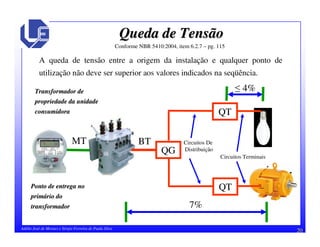

MT
QG
BT
QT
QT
Circuitos Terminais
Circuitos De
Distribuição
7%
4%Transformador deTransformador de
propriedade da unidadepropriedade da unidade
consumidoraconsumidora
Ponto de entrega noPonto de entrega no
primprimáário dorio do
transformadortransformador

QG
BT
QT
QT
Circuitos Terminais
Circuitos De
Distribuição
7%
4%Grupo Gerador PrGrupo Gerador Próóprioprio

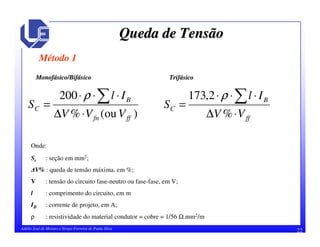

Método 1
)ou(%
200
fffn
B
C
VVV
Il
S
⋅∆
⋅⋅⋅
=
ρ
Onde:
Sc : seção em mm2;
V% : queda de tensão máxima, em %;
V : tensão do circuito fase-neutro ou fase-fase, em V;
l : comprimento do circuito, em m
IB : corrente de projeto, em A;
ρ : resistividade do material condutor = cobre = 1/56 Ω.mm2/m
MonofMonofáásico/Bifsico/Bifáásicosico
ff
B
C
VV
Il
S
⋅∆
⋅⋅⋅
=
%
2,173 ρ
TrifTrifáásicosico

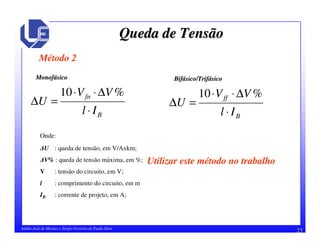

Método 2
B
fn
Il
VV
U
⋅
∆⋅⋅
=∆
%10
Onde:
U : queda de tensão, em V/Axkm;
V% : queda de tensão máxima, em %;
V : tensão do circuito, em V;
l : comprimento do circuito, em m
MonofMonofáásicosico
B
ff
Il
VV
U
⋅
∆⋅⋅
=∆
%10
BifBifáásico/Trifsico/Trifáásicosico
Utilizar este método no trabalho

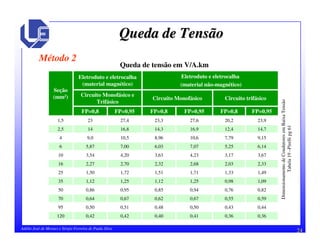

Método 2
0,360,360,410,400,420,42120
0,440,430,500,480,510,5095
0,590,550,670,620,670,6470
0,820,760,940,850,950,8650
1,090,981,251,121,251,1235
1,491,331,711,511,721,5025
2,332,032,682,322,702,2716
3,673,174,233,634,203,5410
6,145,257,076,037,005,876
9,157,7910,68,9610,59,04
14,712,416,914,316,8142,5
23,920,227,623,327,4231,5
FP=0,95FP=0,8FP=0,95FP=0,8FP=0,95FP=0,8
Circuito trifásicoCircuito Monofásico
Circuito Monofásico e
Trifásico
Eletroduto e eletrocalha
(material não-magnético)
Eletroduto e eletrocalha
(material magnético)
Seção
(mm2)
Queda de tensão em V/A.km
DimensionamentodeCondutoresemBaixaTensão
Tabela19–Pirellipg61

Método 3
Carga DistribuCarga Distribuíída:da:
=
⋅⋅Φ+Φ⋅⋅=∆
n
i
iB lIxsenrtU i
1
)cos(
3Queda de tensão de linha
1Queda de tensão de fase
Circuito trifásico equilibrado
2Queda de tensão de linha
1
2
Queda de tensão de fase
Monofásico a 3 condutores (2 fases-neutro) equilibrado
Monofásico a dois condutores (fase-fase ou fase-neutro)
tTipo de Circuito
O somatório é calculado considerando a corrente e o comprimento de cada trecho.

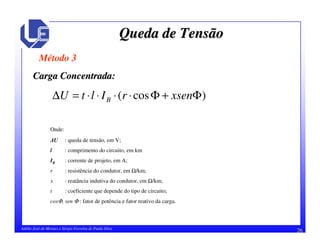

Método 3
)cos( Φ+Φ⋅⋅⋅⋅=∆ xsenrIltU B
Carga Concentrada:Carga Concentrada:
Onde:
U : queda de tensão, em V;
l : comprimento do circuito, em km
r : resistência do condutor, em Ω/km;
x : reatância indutiva do condutor, em Ω/km;
t : coeficiente que depende do tipo de circuito;
cosΦ, sen Φ : fator de potência e fator reativo da carga.

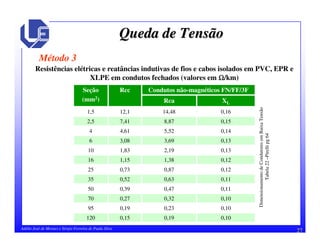

Método 3
0,100,190,15120
0,100,230,1995
0,100,320,2770
0,110,470,3950
0,110,630,5235
0,120,870,7325
0,121,381,1516
0,132,191,8310
0,133,693,086
0,145,524,614
0,158,877,412,5
0,1614,4812,11,5
XLRca
Condutos não-magnéticos FN/FF/3FRccSeção
(mm2)
Resistências elétricas e reatâncias indutivas de fios e cabos isolados em PVC, EPR e
XLPE em condutos fechados (valores em ΩΩΩΩ/km)
DimensionamentodeCondutoresemBaixaTensão
Tabela22–Pirellipg64

SeSeçção Mão Míínimanima -- FaseFase
0,75
Circuitos a extrabaixa tensão para
aplicações especiais
0,75Para qualquer outra aplicação
Como especificado na norma do
equipamento
Para um equipamento específico
Ligações
flexíveis
0,5Circuitos de sinalização e controle
2,5Circuitos de Força
1,5Circuitos de Iluminação
Fixas em
geral
Seção Mínima
p/ condutores de cobre (mm2)
UtilizaçãoInstalação
NBR 5410:2004 - Tabela 47 pg. 113
As seções mínimas são ditadas por razões mecânicas

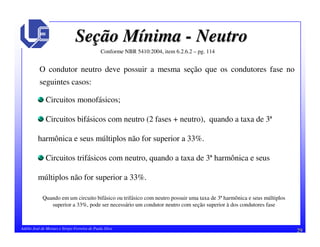

SeSeçção Mão Míínimanima -- NeutroNeutro
2
Quando em um circuito bifásico ou trifásico com neutro possuir uma taxa de 3ª harmônica e seus múltiplos
superior a 33%, pode ser necessário um condutor neutro com seção superior à dos condutores fase
O condutor neutro deve possuir a mesma seção que os condutores fase no
seguintes casos:
Circuitos monofásicos;
Circuitos bifásicos com neutro (2 fases + neutro), quando a taxa de 3ª
harmônica e seus múltiplos não for superior a 33%.
Circuitos trifásicos com neutro, quando a taxa de 3ª harmônica e seus
múltiplos não for superior a 33%.

2

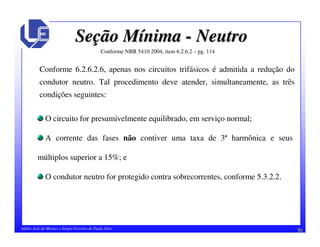

Conforme 6.2.6.2.6, apenas nos circuitos trifásicos é admitida a redução do
condutor neutro. Tal procedimento deve atender, simultaneamente, as três
condições seguintes:
O circuito for presumivelmente equilibrado, em serviço normal;
A corrente das fases não contiver uma taxa de 3ª harmônica e seus
múltiplos superior a 15%; e
O condutor neutro for protegido contra sobrecorrentes, conforme 5.3.2.2.

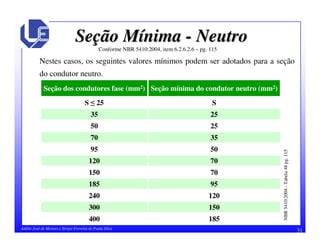

Nestes casos, os seguintes valores mínimos podem ser adotados para a seção
do condutor neutro.
185400
150300
120240
95185
70150
70120
5095
3570
2550
2535
SS 25
Seção mínima do condutor neutro (mm2)Seção dos condutores fase (mm2)

HarmônicosHarmônicos

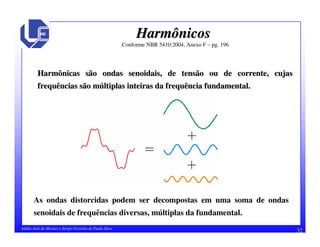

Harmônicas são ondas senoidais, de tensão ou de corrente, cujasHarmônicas são ondas senoidais, de tensão ou de corrente, cujas
frequências são mfrequências são múúltiplas inteiras da frequência fundamental.ltiplas inteiras da frequência fundamental.
As ondas distorcidas podem ser decompostas em uma soma de ondas
senoidais de frequências diversas, múltiplas da fundamental.

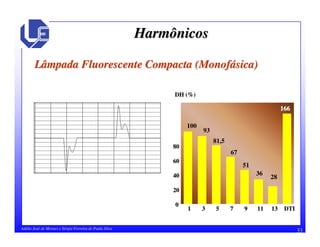

Lâmpada Fluorescente Compacta (MonofLâmpada Fluorescente Compacta (Monofáásica)sica)
100
93
81,5
67
51
36
28
166166
11 33 55 77 99 1111 1313 DTIDTI
00
2020
4040
6060
8080
DH (%)DH (%)

Inversor de frequência PWM (TrifInversor de frequência PWM (Trifáásico)sico)
100
65
73
11 55 DHTDHT
00
2020
4040
6060
8080
100100
120120
DH (%)DH (%)
38
77
7
1111
10
1313
5
1717

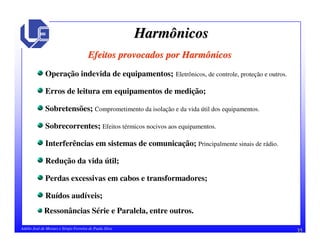

Efeitos provocados por HarmônicosEfeitos provocados por Harmônicos
Operação indevida de equipamentos; Eletrônicos, de controle, proteção e outros.
Erros de leitura em equipamentos de medição;
Sobretensões; Comprometimento da isolação e da vida útil dos equipamentos.
Sobrecorrentes; Efeitos térmicos nocivos aos equipamentos.
Interferências em sistemas de comunicação; Principalmente sinais de rádio.
Redução da vida útil;
Perdas excessivas em cabos e transformadores;
Ruídos audíveis;
Ressonâncias Série e Paralela, entre outros.

Harmônicos TriplosHarmônicos Triplos
Fase A (50 A)
Neutro (82 A)
Cargas Eletrônicas
Fase B (50 A)
Fase C (50 A)

Fatores de Correção para Harmônicos
Quando, num circuito trifásico com neutro ou num circuito com duas fases e neutro, a taxa de
terceira harmônica e seus múltiplos for superior a 33%, a corrente que circula pelo neutro é superior
à corrente das fases. A seção do condutor neutro pode ser determinada calculando-se a corrente no
neutro sob a forma:
'
BhN IfI = 2
2
2
1
'
n
n
B III Σ+=
Onde:
I’B : corrente de projeto corrigida;
I1 , In : corrente fundamental e harmônicas;
fh : fator de correção em função da taxa de harmônicos triplos.

Fatores de Correção para Harmônicos
1,411,7366%
1,381,6461% a 65%
1,341,5556% a 60%
1,301,4551% a 55%
1,271,3546% a 50%
1,231,2441% a 45%
1,191,1936% a 40%
1,151,1533% a 35%
Circuito com duas
fases e neutro
Circuito trifásico
com neutro
fhTaxa de
Harmônicos
Triplos
NBR 5410:2004 - Tabela F.1 pg. 196

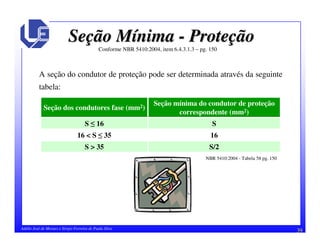

SeSeçção Mão Míínimanima -- ProteProteççãoão
A seção do condutor de proteção pode ser determinada através da seguinte
tabela:
S/2S > 35
1616 < S 35
SS 16
Seção mínima do condutor de proteção
correspondente (mm2)
Seção dos condutores fase (mm2)
NBR 5410:2004 - Tabela 58 pg. 150

SobrecargaSobrecarga
A sobrecarga não é exatamente um critério de dimensionamento dos
condutores, entretanto, intervêm na determinação de sua seção.

Para que a proteção dos condutores contra sobrecargas fique assegurada,
as características de atuação do dispositivo a provê-la devem ser tais que:
3212
321
45,1 kkkII
e
kkkIII
Z
ZnB
⋅⋅⋅⋅≤
⋅⋅⋅≤≤
Onde:
IZ : capacidade de condução de corrente dos condutores;
In : corrente nominal do dispositivo de proteção (ou corrente de ajuste
para dispositivos ajustáveis), nas condições previstas para sua
instalação.
I2 : corrente convencional de atuação, para disjuntores, ou corrente
convencional de fusão, para fusíveis.

A condição, , é aplicável quando for possível assumir que a
temperatura limite de sobrecarga dos condutores não venha a ser mantida por
um tempo superior a 100 h durante 12 meses consecutivos, ou por 500 h ao
longo da vida útil do condutor. Quando isso ocorrer, a condição deve ser
substituída por:
ZII ⋅≤ 45,12
ZII ≤2

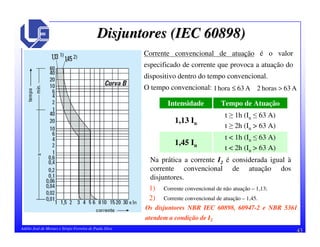

Disjuntores (IEC 60898)Disjuntores (IEC 60898)
Corrente convencional de atuação é o valor
especificado de corrente que provoca a atuação do
dispositivo dentro do tempo convencional.
O tempo convencional:
1) Corrente convencional de não atuação – 1,13;
2) Corrente convencional de atuação – 1,45.
A63horas2A63hora1 >≤
Na prática a corrente I2 é considerada igual à
corrente convencional de atuação dos
disjuntores.
t < 1h (In 63 A)
t < 2h (In > 63 A)
1,45 In
t 1h (In 63 A)
t 2h (In > 63 A)
1,13 In
Tempo de AtuaçãoIntensidade
Os disjuntores NBR IEC 60898, 60947-2 e NBR 5361
atendem a condição de I2

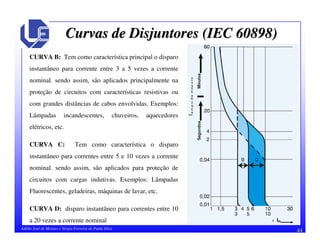

Curvas de Disjuntores (IEC 60898)Curvas de Disjuntores (IEC 60898)
CURVA B: Tem como característica principal o disparo
instantâneo para corrente entre 3 a 5 vezes a corrente
nominal. sendo assim, são aplicados principalmente na
proteção de circuitos com características resistivas ou
com grandes distâncias de cabos envolvidas. Exemplos:
Lâmpadas incandescentes, chuveiros, aquecedores
elétricos, etc.
CURVA C: Tem como característica o disparo
instantâneo para correntes entre 5 e 10 vezes a corrente
nominal. sendo assim, são aplicados para proteção de
circuitos com cargas indutivas. Exemplos: Lâmpadas
Fluorescentes, geladeiras, máquinas de lavar, etc.
CURVA D: disparo instantâneo para correntes entre 10
a 20 vezes a corrente nominal

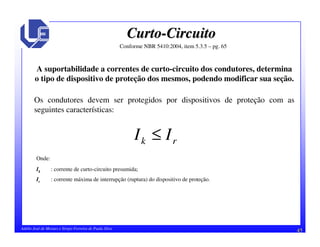

CurtoCurto--CircuitoCircuito
A suportabilidade a correntes de curto-circuito dos condutores, determina
o tipo de dispositivo de proteção dos mesmos, podendo modificar sua seção.
Os condutores devem ser protegidos por dispositivos de proteção com as
seguintes características:
rk II ≤
Onde:
Ik : corrente de curto-circuito presumida;
Ir : corrente máxima de interrupção (ruptura) do dispositivo de proteção.

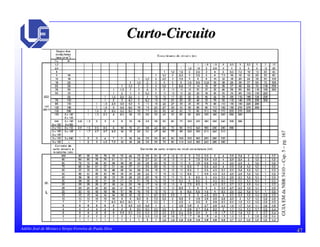

GUIAEMdaNBR5410–Cap.5–pg.165

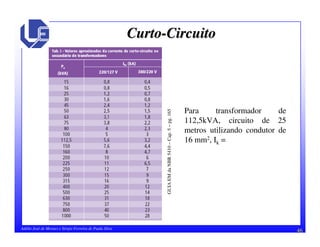

Para transformador de
112,5kVA, circuito de 25
metros utilizando condutor de
16 mm2, Ik =

A integral de Joule (energia) que o dispositivo de proteção deixa passar, deve
ser inferior ou igual à energia necessária para aquecer o condutor desde a
temperatura máxima para serviço contínuo até a temperatura limite de curto-
circuito:
222
SKtI ⋅≤⋅
Onde:
I : corrente de curto-circuito presumida simétrica, valor eficaz;
t : é a duração do curto-circuito, em segundos;
K : constante definida pelo tipo de isolação do condutor;
S : seção do condutor em mm2.
Calculado para o disjuntor
(curvas do fabricante)
Calculado para o condutor

946876Alumínio
143103115Cobre
250ºC90ºC140ºC70ºC160’ºC70ºC
FinalInicialFinalInicialFinalInicial
Temperatura
> 300 mm2300 mm2
EPR/XLPE
PVC
Isolação
Material
NBR 5410:2004 - Tabela 30 pg. 68

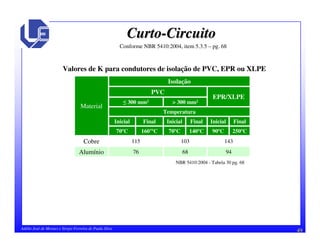

Valores de K para condutores de isolação de PVC, EPR ou XLPE

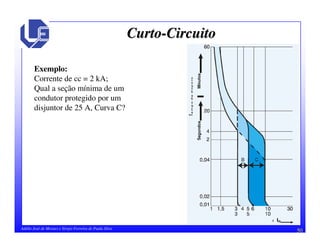

Exemplo:
Corrente de cc = 2 kA;
Qual a seção mínima de um
condutor protegido por um
disjuntor de 25 A, Curva C?

Choques ElChoques Eléétricostricos –– Contatos IndiretosContatos Indiretos

Requisitos Básicos para a proteção contra choques elétricos:
Equipotencialização da proteção;
Seccionamento automático.
-Dispositivos de proteção a sobrecorrente;
- Dispositivos de proteção a corrente diferencial-residual (DR).

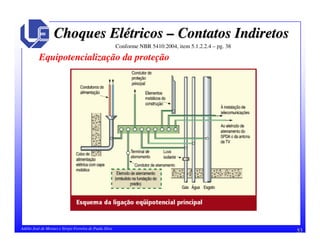

Equipotencialização da proteção

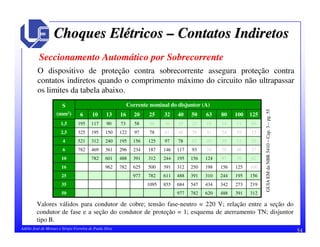

Seccionamento Automático por Sobrecorrente
O dispositivo de proteção contra sobrecorrente assegura proteção contra
contatos indiretos quando o comprimento máximo do circuito não ultrapassar
os limites da tabela abaixo.
31239148862078297750
219273342434547684855109535
15619524431039148861178297725
10012515619825031239150062578296216
62789712415619524431239148860178210
37465874931171461872342963614697826
253139496278971251561952403125214
1519243139486178971221501953252,5
09111418232936465873901171951,5
125100806350403225201613106
Corrente nominal do disjuntor (A)S
(mm2)
Valores válidos para condutor de cobre; tensão fase-neutro = 220 V; relação entre a seção do
condutor de fase e a seção do condutor de proteção = 1; esquema de aterramento TN; disjuntor
tipo B.

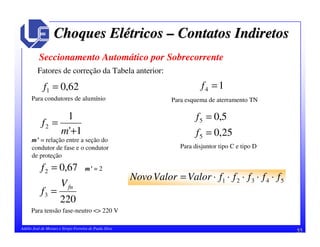

Seccionamento Automático por Sobrecorrente
Fatores de correção da Tabela anterior:
62,01 =f
Para condutores de alumínio
1'
1
2
+
=
m
f
m’ = relação entre a seção do
condutor de fase e o condutor
de proteção
m’ = 2
220
3
fnV
f =
Para tensão fase-neutro <> 220 V
14 =f
Para esquema de aterramento TN
25,0
5,0
5
5
=
=
f
f
67,02 =f
Para disjuntor tipo C e tipo D
54321 fffffValorValorNovo ⋅⋅⋅⋅⋅=

Seccionamento Automático por Dispositivo DR
Não há razões para preocupação, quanto ao atendimento da regra de seccionamento
automático, quando se utiliza dispositivos DR, a não ser que a proteção diferencial-
residual seja de baixíssima sensibilidade.

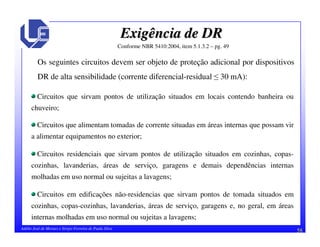

Exigência de DRExigência de DR
Os seguintes circuitos devem ser objeto de proteção adicional por dispositivos
DR de alta sensibilidade (corrente diferencial-residual 30 mA):
Circuitos que sirvam pontos de utilização situados em locais contendo banheira ou
chuveiro;
Circuitos que alimentam tomadas de corrente situadas em áreas internas que possam vir
a alimentar equipamentos no exterior;
Circuitos residenciais que sirvam pontos de utilização situados em cozinhas, copas-
cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas
molhadas em uso normal ou sujeitas a lavagens;
Circuitos em edificações não-residencias que sirvam pontos de tomada situados em
cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e, no geral, em áreas
internas molhadas em uso normal ou sujeitas a lavagens;

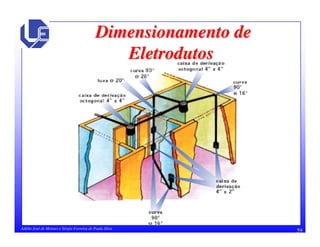

Dimensionamento deDimensionamento de
EletrodutosEletrodutos

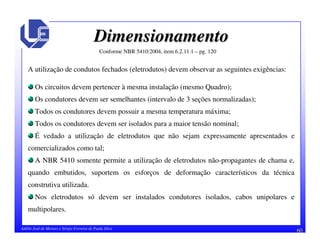

A utilização de condutos fechados (eletrodutos) devem observar as seguintes exigências:
Os circuitos devem pertencer à mesma instalação (mesmo Quadro);
Os condutores devem ser semelhantes (intervalo de 3 seções normalizadas);
Todos os condutores devem possuir a mesma temperatura máxima;
Todos os condutores devem ser isolados para a maior tensão nominal;
É vedado a utilização de eletrodutos que não sejam expressamente apresentados e
comercializados como tal;
A NBR 5410 somente permite a utilização de eletrodutos não-propagantes de chama e,
quando embutidos, suportem os esforços de deformação característicos da técnica
construtiva utilizada.
Nos eletrodutos só devem ser instalados condutores isolados, cabos unipolares e
multipolares.

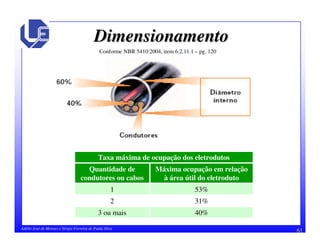

Taxa máxima de ocupação dos eletrodutos
40%3 ou mais
31%2
53%1
Máxima ocupação em relação
à área útil do eletroduto
Quantidade de
condutores ou cabos

Tradicionalmente, no Brasil, os eletrodutos eram designados por seu diâmetro
interno em polegadas. Com o advento das novas normas, a designação passou
a ser feita pelo tamanho nominal, um simples número sem dimensão.
3½85
375
2½60
250
1½40
1¼32
125
¾20
½16
Diâmetro Interno
(polegadas)
(designação da rosca)
Tamanho
nominal
Eletroduto Rígido de PVC
InstalaçõesElétricas,Cotrim,A–pg.265

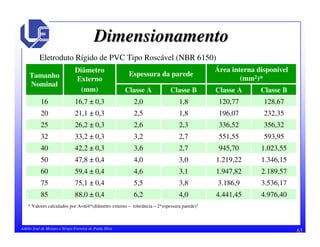

Eletroduto Rígido de PVC Tipo Roscável (NBR 6150)
4.976,404.441,454,06,288,0 ± 0,485
3.536,173.186,93,85,575,1 ± 0,475
2.189,571.947,823,14,659,4 ± 0,460
1.346,151.219,223,04,047,8 ± 0,450
1.023,55945,702,73,642,2 ± 0,340
593,95551,552,73,233,2 ± 0,332
356,32336,522,32,626,2 ± 0,325
232,35196,071,82,521,1 ± 0,320
128,67120,771,82,016,7 ± 0,316
Classe BClasse AClasse BClasse A
Área interna disponível
(mm2)*
Espessura da parede
Diâmetro
Externo
(mm)
Tamanho
Nominal
* Valores calculados por A= /4*(diâmetro externo – tolerância – 2*espessura parede)2

Eletroduto Rígido de PVC Tipo Soldável (NBR 6150)
5.153,004.441,451,84,785,0 ± 0,485
4.026,43441,951,54,275,0 ± 0,475
2.551,752.206,171,33,360,0 ± 0,460
1.764,601.493,001,13,050,0 ± 0,450
110,37951,151,02,440,0 ± 0,440
692,80593,951,02,132,0 ± 0,332
404,70356,321,01,725,0 ± 0,325
246,05219,051,01,520,0 ± 0,320
147,40126,671,01,516,0 ± 0,316
Classe BClasse AClasse BClasse A
Área interna disponível
(mm2)*
Espessura da parede
Diâmetro
Externo
(mm)
Tamanho
Nominal
* Valores calculados por A= /4*(diâmetro externo – tolerância – 2*espessura parede)2

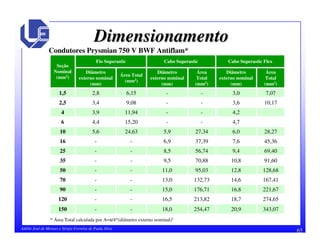

Condutores Prysmian 750 V BWF Antiflam*
* Área Total calculada por A= /4*(diâmetro externo nominal)2
343,0720,9254,4718,0--150
274,6518,7213,8216,5--120
221,6716,8176,7115,0--90
167,4114,6132,7313,0--70
128,6812,895,0311,0--50
91,6010,870,889,5--35
69,409,456,748,5--25
45,367,637,396,9--16
28,276,027,345,924,635,610
4,7--15,204,46
4,2--11,943,94
10,173,6--9,083,42,5
7,073,0--6,152,81,5
Área
Total
(mm2)
Diâmetro
externo nominal
(mm)
Área
Total
(mm2)
Diâmetro
externo nominal
(mm)
Área Total
(mm2)
Diâmetro
externo nominal
(mm)
Cabo Superastic FlexCabo SuperasticFio Superastic
Seção
Nominal
(mm2)

6.05 _dimensionamento

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a 6.05 _dimensionamento

6.05 _dimensionamento
