Apresentação TCC

Orientando: Dorgival Netto
Orientador: Prof. MSc. Gilberto Farias
Outubro/2012
Componentes Pedagógicos para
o Interpretador Gráfico de
Comandos para o Ensino de
Estrutura de Dados (IGED)
UNIVERSIDADE FEDERAL DA PARAÍBA
CENTRO DE CIÊNCIAS APLICADAS E EDUCAÇÃO
DEPARTAMENTO DE CIÊNCIAS EXATAS
LICENCIATURA EM CIÊNCIA DA COMPUTAÇÃO

Agenda
• Motivação
• Objetivos
• Metodologia
• Trabalhos relacionados
• O IGED
• Camada Pedagógica
• Considerações e Trabalhos Futuros
05/10/2012Dorgival Netto dorgival.netto@dce.ufpb.br

Motivação para o IGED
• A disciplina de Algoritmo e Estrutura de Dados.
• Problemas que afetam tanto estudantes quanto os professores.
• Dificuldades nos cursos de Ciência da Computação e Sistema de
Informação da UFPB Campus IV.
• Ferramenta para auxílio a disciplina.
Dorgival Netto dorgival.netto@dce.ufpb.br
305/10/2012

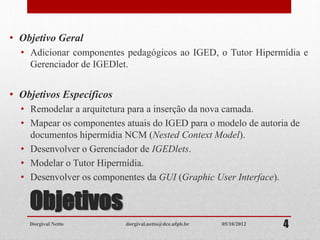

Objetivos
• Objetivo Geral
• Adicionar componentes pedagógicos ao IGED, o Tutor Hipermídia e
Gerenciador de IGEDlet.
• Objetivos Específicos
• Remodelar a arquitetura para a inserção da nova camada.
• Mapear os componentes atuais do IGED para o modelo de autoria de
documentos hipermídia NCM (Nested Context Model).
• Desenvolver o Gerenciador de IGEDlets.
• Modelar o Tutor Hipermídia.
• Desenvolver os componentes da GUI (Graphic User Interface).
Dorgival Netto dorgival.netto@dce.ufpb.br 405/10/2012

Metodologia
• Aplicação de questionários com os alunos dos cursos de
Ciência da Computação e Sistemas de Informação.
• Revisão bibliográfica.
• Remodelagem da Arquitetura do IGED.
• Desenvolvimento dos componentes da camada
pedagógica da arquitetura.
Dorgival Netto dorgival.netto@dce.ufpb.br 505/10/2012

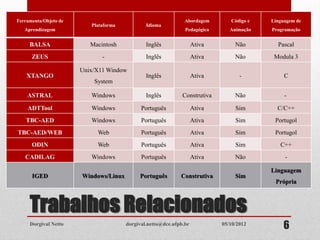

Trabalhos Relacionados
Ferramenta/Objeto de
Aprendizagem
Plataforma Idioma
Abordagem
Pedagógica
Código e
Animação
Linguagem de
Programação
BALSA Macintosh Inglês Ativa Não Pascal
ZEUS - Inglês Ativa Não Modula 3
XTANGO
Unix/X11 Window
System
Inglês Ativa - C
ASTRAL Windows Inglês Construtiva Não -
ADTTool Windows Português Ativa Sim C/C++
TBC-AED Windows Português Ativa Sim Portugol
TBC-AED/WEB Web Português Ativa Sim Portugol
ODIN Web Português Ativa Sim C++
CADILAG Windows Português Ativa Não -
IGED Windows/Linux Português Construtiva Sim
Linguagem
Própria
605/10/2012

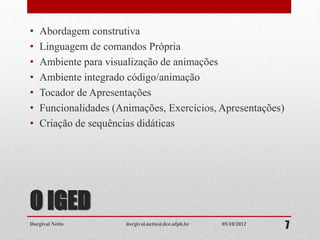

O IGED
• Abordagem construtiva
• Linguagem de comandos Própria
• Ambiente para visualização de animações
• Ambiente integrado código/animação
• Tocador de Apresentações
• Funcionalidades (Animações, Exercícios, Apresentações)
• Criação de sequências didáticas
705/10/2012

Arquitetura do IGED
• Arquitetura
805/10/2012

Camada Gráfica
• Entrada: Recebe os
comandos do usuário e
entrega-os à camada
Interpretador de Comandos.
• Saída: Exibe os comandos
durante a execução de uma
animação.
E/S de Comandos
905/10/2012

Camada Gráfica
• Representa as estruturas de
dados manipuladas através
do uso de animações.
Abstração Gráfica
1005/10/2012

Interpretador de Comandos
• Responsável pela tradução
de uma linguagem de alto
nível específica para a
programação de estrutura de
dados em uma linguagem de
códigos básicos executáveis .
Tradutor
1105/10/2012

Interpretador de Comandos
• Executa códigos que
representam passos básicos na
manipulação de estruturas de
dados, e com isso, possa
efetuar tarefas mais
complexas.
Interpretador
1205/10/2012

Camada Avaliadora
• Contém a implementação de
cada estrutura abordada, e irá
refletir nestas estruturas os
comandos recebidos e
traduzidos pelo
Interpretador de Comandos.
• Trabalha com duas instâncias
idênticas da estrutura, a
principal chamada original e
uma réplica.
Abstração da
Estrutura de Dados
1305/10/2012

Camada Avaliadora
• Tem acesso às duas
instâncias (original e
réplica) e irá comparar o
seus estados finais.
Avaliador
1405/10/2012

Camada Pedagógica
• Responsável pela composição
e execução de aplicações do
ambiente IGED.
Gerenciador de
IGEDlet
1505/10/2012

Camada Pedagógica
• Responsável pela composição
e execução de sequências
didáticas para o ensino de
estruturas de dados.
Tutor
Hipermídia
1605/10/2012

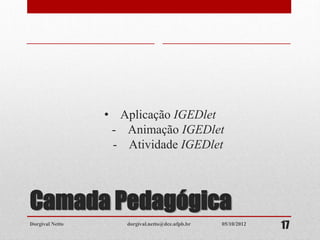

Camada Pedagógica
• Aplicação IGEDlet
- Animação IGEDlet
- Atividade IGEDlet
1705/10/2012

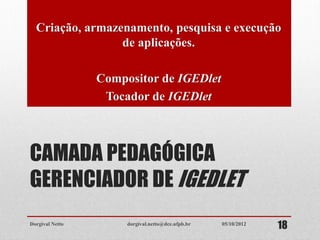

CAMADA PEDAGÓGICA
GERENCIADOR DE IGEDLET
Criação, armazenamento, pesquisa e execução
de aplicações.
Compositor de IGEDlet
Tocador de IGEDlet
1805/10/2012

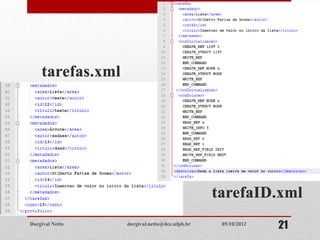

Compositor de IGEDlet
Cadastro de Aplicação
1905/10/2012

2005/10/2012

2105/10/2012

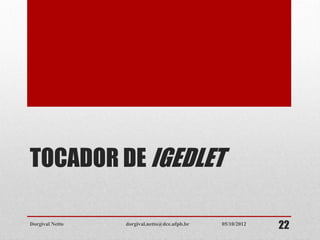

TOCADOR DE IGEDLET
2205/10/2012

Pesquisa de uma aplicação
IGEDlet
2305/10/2012

Execução de uma aplicação
IGEDlet
2505/10/2012

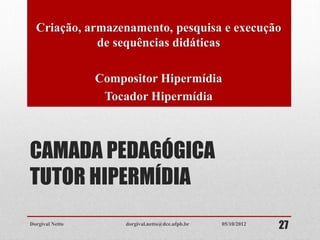

CAMADA PEDAGÓGICA
TUTOR HIPERMÍDIA
Criação, armazenamento, pesquisa e execução
de sequências didáticas
Compositor Hipermídia
Tocador Hipermídia
2705/10/2012

Sequência Didática
Segundo (Dolz e Scheneuwly,
2004), as sequências didáticas
são: [...]um conjunto de
atividades planejadas, de
maneira sistematizada, em torno
de um gênero textual oral ou
escrito. Instrumentos que
podem guiar professores,
propiciando intervenções
sociais, ações recíprocas dos
membros dos grupos e
intervenções formalizadas nas
instituições escolares, tão
necessárias para a organização
da aprendizagem em geral e
para o progresso de apropriação
de gêneros em particular”.
Hipermídia
Vicent Gosciola (2004) define
hipermídia como: “o conjunto
de meios que permite acesso
simultâneo a textos, imagens
e sons de modo interativo e
não linear, possibilitando
fazer links entre elementos de
mídia, controlar a própria
navegação e, até, extrair
textos, imagens e sons cuja
sequência constituirá uma
versão pessoal desenvolvida
pelo usuário”.
2805/10/2012

NCM – Nested Context Model
• O NCM (Modelo de Contextos Aninhados) apresentado
em (SOARES, 2005) é um modelo de autoria de
documentos hipermídia, composto de grafos com nós e
elos, permitindo segmentar e estruturar o documento,
conforme necessário, através de nós de composição
também chamados de contexto.
2905/10/2012

Mapeamento dos elementos NCM
• Nó de Mídia
• Âncora
3005/10/2012

• Nó de Composição
• Trilha
• Porta
3105/10/2012

• Nó de Contexto
• Elo
3205/10/2012

‘
Acessando um vetor
Apresentação:
Escrita no vetor
âncora elo contexto composição
Atividade:
Inicializando
o vetor
Animação:
Escrevendo
no vetor
Atividade:
Preenchendo
um vetor
IGEDlet
3305/10/2012

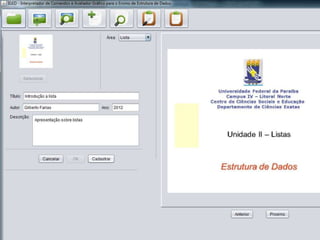

COMPOSITOR HIPERMÍDIA
3405/10/2012

3505/10/2012

3705/10/2012

APLICAÇÃO
IGEDLET
Exemplo 1
Exemplo 2
3805/10/2012

Considerações e Trabalhos
Futuros
• A ferramenta apresenta ser uma solução para os
problemas identificados nas disciplinas de Algoritmo e
Estrutura de Dados, já que soluciona os problemas tanto
do professor como dos estudantes. Do ponto de vista do
professor, é uma ferramenta que permite criar animações,
exercícios, apresentações e sequências didáticas para os
seus alunos. Já para os estudantes, disponibiliza diversos
recursos com conteúdos relacionados a disciplina,
construídos através de abordagens pedagógicas que
estimulam a construção do conhecimento através da
prática com um feedback imediato.
3905/10/2012

Considerações e Trabalhos
Futuros
4005/10/2012

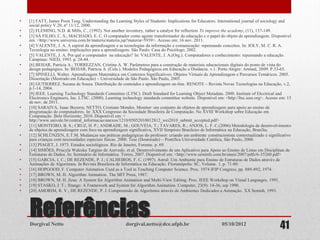

Referências
• [1] FATT, James Poon Teng. Understanding the Learning Styles of Students: Implications for Educators. International journal of sociology and
social policy V.20, nº 11/12, 2000.
• [2] FLEMING, N.D. & Mills, C., (1992). Not another inventory, rather a catalyst for reflection To improve the academy, (11), 137-149.
• [3] SÁ FILHO, C. S.; MACHADO, E. C. O computador como agente transformador da educação e o papel do objeto de aprendizagem. Disponível
em: <http://www.universia.com.br/materia/materia.jsp?materia=5939>. Acesso em: 16 nov. 2011.
• [4] VALENTE, J. A. A espiral da aprendizagem e as tecnologias da informação e comunicação: repensando conceitos. In: JOLY, M. C. R. A.
Tecnologia no ensino: implicações para a aprendizagem. São Paulo: Casa do Psicólogo, 2002.
• [5] VALENTE, J. A. Por quê o computador na educação? In: VALENTE, J. A.(Org.). Computadores e conhecimento: repensando a educação.
Campinas: NIED, 1993. p. 24-44.
• [6] BEHAR, Patrícia A.; TORREZZAN, Cristina A. W. Parâmetros para a construção de materiais educacionais digitais do ponto de vista do
design pedagógico. In: BEHAR, Patrícia A. (Cols.). Modelos Pedagógicos em Educação a Distância. v.1. Porto Alegre: Artmed, 2009. P.33-65.
• [7] SPINELLI, Walter. Aprendizagem Matemática em Contextos Significativos: Objetos Virtuais de Aprendizagem e Percursos Temáticos. 2005.
Dissertação (Mestrado em Educação) – Universidade de São Paulo. São Paulo, 2005.
• [8] GUTIERREZ, Suzana de Souza. Distribuição de conteúdos e aprendizagem on-line. RENOTE – Revista Novas Tecnologias na Educação, v.2,
p.1-14, 2004.
• [9] IEEE. Learning Technology Standards Committee (LTSC). Draft Standard for Learning Object Metadata. 2000. Institute of Electrical and
Electronics Engineers, Inc. LTSC. (2000). Learning technology standards committee website. Disponível em: <http://ltsc.ieee.org>. Acesso em: 15
de nov. de 2011.
• [10] SARAIVA, Isaac Bezerra; NETTO, Cristiane Mendes. Monitor: um conjunto de objetos de aprendizagem para apoio ao ensino de
programação de computadores. In: XXX Congresso da Sociedade Brasileira de Computação. No XVIII Workshop sobre Educação em
Computação. Belo Horizonte, 2010. Disponível em: <
http://www.univale.br/central_informacao/anexos/1210/05052010012812_wei2010_submit_accepted.pdf>
• [11] MONTEIRO, B. S.; CRUZ, H. P.; ANDRADE, M.; GOUVEIA, T.; TAVARES, R.; ANJOS, L. F. C.(2006) Metodologia de desenvolvimento
de objetos de aprendizagem com foco na aprendizagem significativa, XVII Simpósio Brasileiro de Informática na Educação, Brasília.
• [12] SCHLÜNZEN, E.T.M. Mudanças nas práticas pedagógicas do professor: criando um ambiente construcionista contextualizado e significativo
para crianças com necessidades especiais físicas. 2000. Tese (Doutorado) – Pontifica Universidade Católica, São Paulo, 2000.
• [13] PIAGET, J. 1973. Estudos sociológicos. Rio de Janeiro, Forense. p. 69.
• [14] SIMÕES, Priscyla Waleska Targino de Azevedo. et al. Desenvolvimento de um Aplicativo para Apoio ao Ensino de Listas em Disciplinas de
Estruturas de Dados. In: Seminário de Informática. Torres, 2007. Disponível em: <http://www.seminfo.com.br/anais/2007/pdfs/6-35260.pdf>
• [15] GARCIA, I. C.; DE REZENDE, P. J.; CALHEIROS, F. C. (1997). Astral: Um Ambiente para Ensino de Estruturas de Dados através de
Animações de Algoritmos. In Revista Brasileira de Informática na Educação. Florianópolis: SC, Volume. 1, p. 71-80.
• [16] HOPGOOD, F. Computer Animation Used as a Tool in Teaching Computer Science. Proc. 1974 IFIP Congress, pp. 889-892, 1974.
• [17] BROWN, M. H. Algorithm Animation. The MIT Press, 1987.
• [18] BROWN, M. H. Zeus: A System for Algorithm Animation and Multi-View Editing. Proc. IEEE Workshop on Visual Languages, 1991.
• [19] STASKO, J. T.; Xtango: A Framework and System for Algorithm Animation. Computer, 23(9): 14-36, sep 1990.
• [20] AMORIM, R. V.; DE REZENDE, P. J. Compreensão de Algoritmos através de Ambientes Dedicados a Animação. XX Semish, 1993.
4105/10/2012

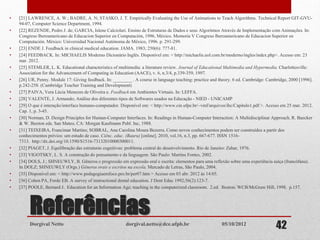

Referências
• [21] LAWRENCE, A. W.; BADRE, A. N; STASKO, J. T. Empirically Evaluating the Use of Animations to Teach Algorithms. Technical Report GIT-GVU-
94-07, Computer Science Department, 1994.
• [22] REZENDE, Pedro J. de; GARCIA, Islene Calciolari. Ensino de Estruturas de Dados e seus Algoritmos Através de Implementação com Animações. In:
Congreso Iberoamericano de Educacion Superior en Computación, 1996, México. Memoria V Congreso Iberoamericano de Educacion Superior en
Computación. México: Universidad Nacional Autónoma de México, 1996. p. 291-299.
• [23] ENDE J. Feedback in clinical medical education. JAMA. 1983; 250(6): 777-81.
• [24] FEEDBACK. In: MICHAELIS Moderno Dicionário Inglês. Disponível em: < http://michaelis.uol.com.br/moderno/ingles/index.php>. Acesso em: 23
mar. 2012.
• [25] STEMLER, L. K. Educational characteristics of multimedia: a literature review. Journal of Educational Multimedia and Hypermedia. Charlottesville:
Association for the Advancement of Computing in Education (AACE), v. 6, n.3/4, p.339-359, 1997.
• [26] UR, Penny. Module 17: Giving feedback. In: ________ . A course in language teaching: practice and theory. 6 ed. Cambridge: Cambridge, 2000 [1996].
p.242-258. (Cambridge Teacher Training and Development)
• [27] PAIVA, Vera Lúcia Menezes de Oliveira e. Feedback em Ambientes Virtuais. In: LEFFA.
• [28] VALENTE, J. Armando; Análise dos diferentes tipos de Softwares usados na Educação - NIED - UNICAMP
• [29] O que é interação/interface humano-computador. Disponível em: < http://www.cin.ufpe.br/~vmf/arquivos/ihc/Capitulo1.pdf >. Acesso em 25 mar. 2012.
Cap. 1, p. 3-45.
• [30] Norman, D. Design Principles for Human-Computer Interfaces. In: Readings in Human-Computer Interaction: A Multidisciplinar Approach. R. Baecker
& W. Buxton eds. San Mateo, CA: Morgan Kaufmann Publ. Inc, 1988.
• [31] TEIXEIRA, Francimar Martins; SOBRAL, Ana Carolina Moura Bezerra. Como novos conhecimentos podem ser construídos a partir dos
conhecimentos prévios: um estudo de caso. Ciênc. educ. (Bauru) [online]. 2010, vol.16, n.3, pp. 667-677. ISSN 1516-
7313. http://dx.doi.org/10.1590/S1516-73132010000300011.
• [32] PIAGET, J. Equilibração das estruturas cognitivas: problema central do desenvolvimento. Rio de Janeiro: Zahar, 1976.
• [33] VIGOTSKY, L. S. A construção do pensamento e da linguagem. São Paulo: Martins Fontes, 2002.
• [34] DOLS, J.; SHNEUWLY, B. Gêneros e progressão em expressão oral e escrita: elementos para uma reflexão sobre uma experiência suíça (francófana).
In DOLZ; SHNEUWLY (Orgs.) Gêneros orais e escritos na escola. Mercado de Letras, São Paulo, 2004.
• [35] Disponível em: < http://www.pedagogiaemfoco.pro.br/per07.htm > Acesso em 03 abr. 2012 às 14:05.
• [36] Cohen PA, Forde EB. A survey of instructional dental education. J Dent Educ 1992;56(2):123-7.
• [37] POOLE, Bernard J. Education for an Information Age; teaching in the computerized classroom. 2.ed. Boston: WCB/McGraw Hill, 1998. p.157.
4205/10/2012

Referências
• [38] UDESC, “Tutoria, Uma Ajuda Indispensável”. [On-line]. Disponível: <http://virtual.udesc.br/html/cur_tutoria.htm>.
• [39] SALGADO, Ana Carolina et al.. Sistemas hipermídia: hipertexto e banco de dados. PortoAlegre: Instituto de Informática da
UFRGS,1992 .
• [40] NOGUEIRA, Antonio Carlos. Multimídia na construção do conhecimento. Tecnologia Educacional, v.22, n 113/114, p. 42-
49, jul/out. 1993.
• [41] Brown, M. H. Zeus: A System for Algorithm Animation and Multi- View Editing. Proc. IEEE Workshop on Visual
Languages, 1991.
• [42] ENGELBRETCHT, Angela de Mendonça. Uma ferramenta para auxiliar no ensino de estruturas de dados como tipo
abstrato de dados [Tese]. Campinas, SP. Universidade Estadual de Campinas, Faculdade de Engenharia Elétrica e de
Computação, 2003.
• [43] GARCIA, I. C.; REZENDE, P. J. de; Calheiros, F. C. Astral: Um Ambiente para Ensino de Estruturas de Dados através de
Animações de Algoritmos. In Revista Brasileira de Informática na Educação. Florianópolis: SC, 1997. Volume. 1, p. 71-80.
• [44] SANTOS, Rodrigo P.; COSTA, Heitor A. X.; TBC-AED e TBC-AED/WEB: Um desafio no ensino de Algoritmos,
Estrutura de Dados e Programação. Universidade Federal de Lavras, 2005. Disponível em: <
http://www.cos.ufrj.br/~rps/pub/completos/2005/WEIMIG.pdf > Acessado em 11/11/2011 às 15:00h.
• [45] MADEIRA, Maicon Francisco; SIMÕES, Priscyla W.T.Azevedo; MARTINS, Paulo João. ODIN - Ambiente Web de Apoio
ao Ensino de Estruturas de Dados Lista Encadeada. Universidade do Extremo Sul Catarinense – UNESC, 2005. In Anais 1°
Congresso Sul Catarinense de Computação.
• [46] CARDIM, G. P; MARÇAL, I.; SOUSA, C.M.de; CAMPOS, D.L.de; MARIN, C.H.V.; CARMO, A.F.C.; TOLEDO, D.F.;
SAITO, A.; CORREIA, R.C.M.; GARCIA, R.E; CADILAG – Um objeto de aprendizagem para apoio à disciplina de Estrutura
de Dados. UNESP – Campus de Presidente Prudente. In: Congresso Latinoamericano de Objetos de Aprendizagem, 2010.
• [47] NETTO, Dorgival P. da Silva; OLIVEIRA, Thiago José S.; SOUSA, Tiago Davi N. de; FILHO, Gilberto F. de S.;
FORMIGA, Andrei; BRITO, Alisson V.; Desenvolvimento de um Interpretador de Comandos e Avaliador Gráfico para o Ensino
de Estrutura de Dados (IGED). In: XIX Workshop sobre Educação em Computação no XXI Congresso da Sociedade Brasileira
de Computação. Natal, 2011.
• [48] MACHADO, Dante O. Tutorial para auxiliar no aprendizado a distância do Windows 98. f. 86. Blumenal, 2001.
• [49] SOUSA, F. A., BENEDETTI, M. A. Tutorial multimídia sobre doenças e pragas nas macieiras. In: anais do IV Congresso
Brasileiro de Computação (CBCOMP). Itajaí, SC, 2004.
• [50] ÁVILA, Maria A. G. Software anatomia em radiografias panorâmicas: avaliação do método de ensino-aprendizado em
Odontologia. f 175. Tese Faculdade de Odontologia da USP. São Paulo, 2004.
• [51] SOARES, Luiz Fernando Gomes, RODRIGUES, Rogério Ferreira. Nested Context Model 3.0 Part 1 – NCM Core.
Monografia em Ciência da Computação da PUC-RJ. Rio de Janeiro, 2005.
4305/10/2012

Obrigado!
4405/10/2012

Apresentação TCC

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Apresentação TCC

Último

Apresentação TCC
