Apostila mecânica dos sólidos

I - O documento apresenta notas de aula sobre resistência dos materiais, abordando conceitos como esforços e deformações em elementos estruturais. II - Inclui seções sobre isostática, tração e compressão, cisalhamento puro, torção, tensões em vigas, flexão composta e análise de tensões. III - Também discute deformação em vigas, flambagem e fornece referências bibliográficas.

Incorporar apresentação

Baixado 237 vezes
UNIVERSIDADE FEDERAL FLUMINENSE CENTRO TECNOLÓGICO ESCOLA DE ENGENHARIA Departamento de Engenharia Civil RESISTÊNCIA DOS MATERIAIS IX Flávia Moll de Souza Judice Mayra Soares Pereira Lima Perlingeiro 2005
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 1 SUMÁRIO I – Introdução.................................................................................................................... 2 II – Isostática..................................................................................................................... 4 III – Tração e Compressão ............................................................................................... 17 IV – Cisalhamento Puro.................................................................................................... 26 V – Torção ........................................................................................................................ 28 VI – Tensões em Vigas..................................................................................................... 32 VII – Flexão Composta ..................................................................................................... 40 VIII – Análise de Tensões................................................................................................. 45 IX – Deformação em Vigas............................................................................................... 54 X – Flambagem ................................................................................................................ 62 Bibliografia........................................................................................................................ 69
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 2 I – INTRODUÇÃO A Resistência dos Materiais, também conhecida como Mecânica dos Sólidos ou Mecânica dos Corpos Deformáveis, tem por objetivo prover métodos simples para a análise dos elementos mais comuns em estruturas. O desenvolvimento histórico da Resistência dos Materiais é uma combinação de teoria e experiência. Homens famosos, como Leonardo da Vinci (1452-1519) e Galileu Galilei (1564-1642) fizeram experiências para determinar a resistência de fios, barras e vigas, sem que tivessem desenvolvido teorias adequadas (pelos padrões de hoje) para explicar os resultados atingidos. Outros, como Leonhard Euler (1707-1783), desenvolveram teorias matemáticas muito antes de qualquer experiência que evidenciasse a importância do seu achado. O curso aqui apresentado inicia com a discussão de alguns conceitos fundamentais, tais como tensões e deformações, para em seguida, investigar o comportamento de elementos estruturais simples sujeitos à tração, à compressão e ao cisalhamento. Sistema Internacional de Unidades (SI): Quantidade Símbolo Dimensional Unidade Básica Comprimento L metro (m) Tempo T segundo (s) Massa M quilograma (kg) Força F Newton (N) A força é derivada das unidades básicas pela segunda lei de Newton. Por definição, um Newton é a força que fornece a um quilograma massa a aceleração de um metro por segundo ao quadrado. A equivalência entre unidades é 2 m/s1kg1N1 ⋅= . Outras unidades derivadas do SI: Quantidade Unidade Básica Área metro quadrado (m2 ) Tensão Newton por metro quadrado (N/m2 ) ou Pascal (Pa) Prefixos de Unidades: Prefixo Símbolo Fator Giga G 109 Mega M 106 Quilo k 103 Deci d 10-1 Centi c 10-2 Mili m 10-3 Micro µ 10-6 Nano n 10-9
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 3 Na prática, muitas vezes prefere-se usar o quilonewton (kN), o quilopascal (kPa), o megapascal (MPa) ou o gigapascal (GPa). 2232 1 cm/kgf1m/kN10N/mm1MPa1 tf1kN10 kgf01N1 ≈== ≈ ≈ −
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 4 II – ISOSTÁTICA 1 – Grandezas Fundamentais 1.1 – Força As forças são grandezas vetoriais caracterizadas por direção, sentido e intensidade. 1.2 – Momento O momento representa a tendência de giro (rotação) em torno de um ponto provocada por uma força. 2 – Condições de Equilíbrio Um corpo qualquer submetido a um sistema de forças está em equilíbrio estático caso não haja qualquer tendência à translação ou à rotação. As equações universais da Estática que regem o equilíbrio de um sistema de forças no espaço são: ⎪ ⎪ ⎩ ⎪⎪ ⎨ ⎧ = = = ∑ ∑ ∑ 0F 0F 0F z y x ⎪ ⎪ ⎩ ⎪⎪ ⎨ ⎧ = = = ∑ ∑ ∑ 0M 0M 0M z y x F1 F2 F3 Fn ..... iii dFM ⋅= M2 F1 F3 F2 M1 Fidi O .
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 5 3 – Graus de Liberdade Uma estrutura espacial possui seis graus de liberdade: três translações e três rotações segundo três eixos ortogonais. A fim de evitar a tendência de movimento da estrutura, estes graus de liberdade precisam ser restringidos. Esta restrição é dada pelos apoios (vínculos), que são dispositivos mecânicos que, por meio de esforços reativos, impedem certos deslocamentos da estrutura. Estes esforços reativos (reações), juntamente com as ações (cargas aplicadas à estrutura) formam um sistema em equilíbrio estático. 3.1 – Tipos de Apoio Classificam-se em três categorias: a) Apoio móvel ou do 1º gênero – é capaz de impedir o movimento do ponto vinculado do corpo numa direção pré-determinada; A representação esquemática indica a reação de apoio R na direção do único movimento impedido (deslocamento na vertical). b) Apoio fixo ou do 2º gênero ou rótula – é capaz de impedir qualquer movimento do ponto vinculado do corpo em todas as direções, permanecendo livre apenas a rotação; APOIO FIXO SÍMBOLO rótula V H APOIO MÓVEL SÍMBOLO Pino deslizante rolete R
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 6 c) Engaste ou apoio do 3º gênero – é capaz de impedir qualquer movimento do ponto vinculado do corpo e o movimento de rotação do corpo em relação a esse ponto. 3.2 – Estaticidade e Estabilidade a) Estruturas isostáticas Quando o número de movimentos impedidos é igual ao estritamente necessário para impedir o movimento de corpo rígido da estrutura, diz-se que a estrutura é isostática, ocorrendo uma situação de equilíbrio estável. equilíbriodeequaçõesNreaçõesN oo = b) Estruturas hipostáticas Quando o número de movimentos impedidos é menor que o necessário para impedir o movimento de corpo rígido da estrutura, diz-se que a estrutura é hipostática, ocorrendo uma situação indesejável de equilíbrio instável. c) Estruturas hiperestáticas SÍMBOLO E N G A S T E V H M A B VA VB HB C VC MC HC A B VA VB C VC HC A B VA VB HB C VC MC HCHA D HD
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 7 Quando o número de movimentos impedidos é maior que o necessário para impedir o movimento de corpo rígido da estrutura, diz-se que a estrutura é hiperestática, ocorrendo uma situação indesejável de equilíbrio estável. Nesse caso, as equações universais da Estática não são suficientes para a determinação das reações de apoio, sendo necessárias equações adicionais de compatibilidade de deformações. 4 – Classificação das Estruturas a) Vigas – são elementos estruturais geralmente compostos por barras de eixos retilíneos que estão contidas no plano em que é aplicado o carregamento. b) Pórticos (ou Quadros) – são elementos compostos por barras de eixos retilíneos dispostas em mais de uma direção submetidos a cargas contidas no seu plano. Apresentam apenas três esforços internos: normal, cortante, momento fletor. c) Treliças – são sistemas reticulados cujas barras têm todas as extremidades rotuladas (as barras podem girar independentemente das ligações) e cujas cargas são aplicadas em seus nós. Apresentam apenas esforços internos axiais. d) Grelhas – são estruturas planas com cargas na direção perpendicular ao plano, incluindo momentos em torno de eixos do plano. Apresentam três esforços internos: esforço cortante, momento fletor, momento torsor. viga apoiada viga em balanço pórtico plano
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 8 5 – Tipos de Carregamento a) Cargas concentradas – são uma forma aproximada de tratar cargas distribuídas segundo áreas muito reduzidas (em presença das dimensões da estrutura). São representadas por cargas aplicadas pontualmente; b) Cargas distribuídas – são cargas distribuídas continuamente. Os tipos mais usuais são as cargas uniformemente distribuídas e as cargas triangulares (casos de empuxos de terra ou água). c) Cargas-momento – são cargas do tipo momento fletor (ou torsor) aplicadas em um ponto qualquer da estrutura. 6 – Esforços Simples Consideremos o corpo da figura submetido ao conjunto de forças em equilíbrio indicadas. Seccionemos o corpo por um plano P que o intercepta segundo uma seção S, dividindo-o nas duas partes E e D. Para ser possível esta divisão, preservando o equilíbrio destas duas partes, basta que apliquemos, na seção S da parte E, um sistema estático equivalente ao das forças que ficaram na parte da direita e, analogamente, na seção S da parte D, um sistema estático equivalente ao das forças situadas na parte da esquerda. Esses esquemas estáticos equivalentes são obtidos reduzindo as forças à esquerda e à direita da seção S ao centróide desta seção. Resumindo: a resultante R r que atua na parte da esquerda é obtida pelas forças da direita e vice-versa. O momento resultante m r que atua na parte da esquerda foi obtido pelas forças da direita e vice-versa. F M q q E m S R D m S R
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 9 Uma seção S de um corpo em equilíbrio está, em equilíbrio, submetida a um par de forças R r e (- R r ) e a um par de momentos m r e (- m r ) aplicados no seu centróide e resultantes da redução, a este centróide, das forças atuantes, respectivamente, à esquerda e à direita da seção S. Decompondo os vetores R r e m r em duas componentes, uma perpendicular à seção S e outra situada no próprio plano da seção S, obtemos as forças N r (perpendicular a S) e Q r (pertencente a S) e os momentos T r (perpendicular a S) e M r (pertencente a S), aos quais chamamos esforços simples atuantes na seção S. OBS: É indiferente calcular os esforços simples atuantes numa seção entrando com as forças da parte à esquerda ou da parte à direita da seção na prática. Usaremos as forças do lado que nos conduzir ao menor trabalho de cálculo. a) Esforço normal N r – tende a promover variação da distância que separa as seções, permanecendo as mesmas paralelas uma à outra. O esforço normal será positivo quando de tração, ou seja, quando tender a afastar duas seções infinitamente próximas, e negativo quando de compressão. b) Esforço cortante Q r – tende a promover o deslizamento relativo de uma seção em relação à outra (tendência de corte). Dizemos que o esforço cortante Q r é positivo quando, calculado pelas forças situadas do lado esquerdo da seção, tiver o sentido positivo do eixo y e quando calculado pelas forças situadas do lado direito da seção, tiver o sentido oposto ao sentido positivo do eixo y. M R m x N Q T x C C N N NN ds ⊕ m R m SR C C
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 10 c) Momento torsor T r – tende a promover uma rotação relativa entre duas seções infinitamente próximas em torno de um eixo que lhes é perpendicular, passando pelo seu centro de gravidade (tendência de torcer a peça). O momento torsor é positivo quando o vetor de seta dupla que o representa estiver como que tracionando a seção. d) Momento fletor M r – tende a provocar uma rotação da seção em torno de um eixo situado em seu próprio plano. Como um momento pode ser substituído por um binário, o efeito de M r pode ser assimilado ao binário da figura, que provoca uma tendência de alongamento em uma das partes da seção e uma tendência de encurtamento na outra parte, deixando a peça fletida. Para o momento fletor, desejamos conhecer que fibras estão tracionadas e que fibras estão comprimidas (para, no caso das vigas de concreto armado, por exemplo, sabermos de que lado devemos colocar as barras de aço, que são o elemento resistente à tração). A figura mostra a convenção de sinais adotada. T ds ⊕ T M ds M Tração Compressão ⊕ Q Q QQ ds ⊕
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 11 7 – Determinação da Resultante de um Carregamento Distribuído Uma carga distribuída pode ser tratada como uma soma infinita de cargas concentradas infinitesimais, dsq ⋅ , cuja resultante é: ∫ ⋅= B A dsqR (1) A Eq. (1) indica que a resultante do carregamento distribuído é igual à área Ω limitada entre a curva que define a lei de variação do carregamento e o eixo da estrutura. Para obtermos a posição desta resultante, aplicamos o Teorema de Varignon ⇒ o momento de um sistema de forças em equilíbrio é igual ao momento da resultante das forças. Chamando s a distância da resultante a um ponto genérico O, temos: Momento da resultante: ∫ ⋅⋅=⋅ B A dsqssR Soma dos momentos das componentes: ( ) sdsq B A ⋅⋅∫ Igualando: ∫ ∫ ⋅ ⋅⋅ = B A B A dsq dssq s que é a razão entre o momento estático da área Ω em relação ao eixo z e o valor Ω dessa área. Isto indica que s é a distância do centróide da área Ω ao eixo z. Finalmente, a resultante de um carregamento distribuído é igual à área compreendida entre a linha que define este carregamento e o eixo da barra sobre a qual está aplicado, sendo seu ponto de aplicação o centróide da área referida. s s R q.ds z Ω A BO ds
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 12 8 – As Equações Fundamentais da Estática. Diagramas de Esforços As equações fundamentais da Estática, deduzidas para uma viga com carga vertical uniformemente distribuída, são: s s Q ds dM = (2) )s(q ds dQs −= (3) Essas expressões permitem obter os esforços solicitantes nas diversas seções da viga em função do carregamento q(x) atuante. A representação gráfica dos esforços nas seções ao longo de todo o elemento é feita a partir dos diagrama de esforços (linhas de estado). Com base na Eq. (2), temos que o coeficiente angular da tangente ao diagrama de momentos fletores numa seção S é igual ao esforço cortante nela atuante. A partir da Eq. (3), temos que o coeficiente angular da tangente ao diagrama de esforços cortantes numa seção S é igual ao valor da taxa de carga atuante nesta seção com o sinal trocado. 8.1 – Caso de Vigas Biapoiadas Sujeitas à Carga Concentrada ∑ =⇒= 0H0F Bx ∑ =+⇒= PVV0F BAy l bP V l aP V0aPlV0M ABBA ⋅ =⇒ ⋅ =⇒=⋅−⋅⇒=∑ A B VA VB HB a b P l l baP ⋅⋅ l aP ⋅ ⊕ ⊕ DEC DMF l bP ⋅
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 13 Pelas Eq. (2) e (3), sabemos que, num trecho descarregado ( 0q = ), o DEC será uma reta horizontal ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ =−= 0q ds dQ e o DMF será uma reta ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ == tetanconsQ ds dM . OBS: a) O DMF possui um ponto anguloso em S, pois temos esqs esqs Q ds dM =⎟ ⎠ ⎞ ⎜ ⎝ ⎛ e dirs dirs Q ds dM =⎟ ⎠ ⎞ ⎜ ⎝ ⎛ e, no caso, dirsesqs QQ ≠ ; b) Na seção S, não se define o esforço cortante; ele é definido à esquerda e à direita da seção, sofrendo nela uma descontinuidade igual a P. Conclusão: Sob uma carga concentrada, o DMF apresenta um ponto anguloso e o DEC apresenta uma descontinuidade igual ao valor dessa carga. 8.2 – Caso de Vigas Biapoiadas Sujeitas à Carga Uniformemente Distribuída ∑ =⇒= 0H0F Bx ∑ ⋅=+⇒= lqVV0F BAy 2 lq V 2 lq V0 2 l lqlV0M ABBA ⋅ =⇒ ⋅ =⇒=⋅⋅−⋅⇒=∑ Numa seção genérica S, temos: ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ −⋅⋅=⋅⋅−⋅ ⋅ = 2 22 s l x l x 2 l q 2 x xqx 2 lq M xq 2 lq Qs ⋅− ⋅ = q A B VA VB HB x l xq ⋅
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 14 O DEC será uma linha reta que fica determinada pelos seus valores extremos correspondentes a 0x = e lx = , que são: 2 lq QA ⋅ = 2 lq QB ⋅ −= O DMF será uma parábola de 2º grau, passando por zero em A e B e por um máximo em 2 lx = (seção onde 0 dx dM Q == ), de valor 8 lq 4 1 2 1 2 lq M 22 max ⋅ =⎟ ⎠ ⎞ ⎜ ⎝ ⎛ −⋅ ⋅ = . Conclusão: Sob carga uniformemente distribuída, o DMF é parabólico do 2º grau e o DEC é retilíneo. * Construção Geométrica do DMF a) Sendo 8 lq MM 2 1 ⋅ = , marcamos 121 MMMM = b) Dividimos os segmentos 2AM e 2BM em partes iguais (por exemplo: oito), obtendo os pontos I a VII e I´ a VII´ que, ligados alternadamente, nos dão tangentes externas à parábola que é, então, facilmente obtida. 2 lq ⋅ ⊕ DEC 8 lqM 2 max ⋅= DMF 2 lq⋅ ⊕ VII´ VI´ V´ IV´ III´ II´ I´ VII VI V IV III II I BA M1 M2 M 8 lq 2 ⋅ 8 lq 2 ⋅
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 15 8.3 – Caso de Vigas Biapoiadas Sujeitas à Carga-Momento ∑ =⇒= 0H0F Bx ∑ =+⇒= 0VV0F BAy l M V l M V0MlV0M ABBA −=⇒=⇒=−⋅⇒=∑ Conclusão: O DMF, na seção de aplicação da carga-momento, sofre uma descontinuidade igual ao momento aplicado. Roteiro para traçado dos diagramas de esforços a) Cálculo das reações de apoio a partir das equações da Estática; b) Determinação dos esforços seccionais em todos os pontos de aplicação ou transição de carga. Normas: a) Os valores dos esforços seccionais serão marcados em escala, em retas perpendiculares ao eixo da peça, nos pontos onde estão atuando; b) Valores positivos de esforço normal e esforço cortante serão marcados para cima nas barras horizontais e para fora nas verticais (ou inclinadas); M A B VA VB HB a b l l aM ⋅ l M DEC DMF ⊕ l bM ⋅ ⊕ ⊕N Q
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 16 c) Valores positivos de momento fletor serão marcados para baixo nas barras horizontais ou para dentro nas verticais (ou inclinadas); d) Sob a ação de uma carga concentrada, o diagrama de momento fletor apresenta um ponto anguloso e o diagrama de esforço cortante uma descontinuidade de intensidade igual ao da carga atuante; e) Sob a ação de uma carga-momento, o diagrama de momento fletor apresenta uma descontinuidade de intensidade igual ao da carga-momento; f) Num trecho descarregado, o diagrama de esforço cortante apresenta uma linha paralela em relação ao eixo da peça; g) Sob a ação de uma carga uniformemente distribuída, o diagrama de esforço cortante apresenta uma linha inclinada em relação ao eixo da peça. Já o diagrama de momento fletor apresenta uma curva de grau duas vezes superior ao da ordenada de carga no trecho. ⊕ ⊕ M DECDMF DMF DECDMF
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 17 III – TRAÇÃO E COMPRESSÃO 1 – Tensões e deformações em barras carregadas axialmente Seja a barra com seção transversal constante e comprimento L, submetida às forças axiais P que produzem tração, conforme mostra a figura. A tensão, uniformemente distribuída na seção transversal da barra, devida à ação da força P, é: A P σ = O alongamento total da barra é designado pela letra δ. O alongamento específico ou alongamento relativo ou deformação (alongamento por unidade de comprimento) é dado por: L δ ε = 2 – Propriedades Mecânicas 2.1 – Teste de tração. Diagrama Tensão-Deformação A relação entre as tensões e as deformações, para um determinado material, é encontrada por meio de um teste de tração. Um corpo-de-prova, em geral uma barra de seção circular, é colocado na máquina de testar e sujeito à tração. A força atuante e os alongamentos resultantes são medidos à proporção que a carga aumenta. As tensões são obtidas dividindo-se as forças pela área da seção transversal da barra e a deformação específica dividindo-se o alongamento pelo comprimento ao longo do qual ocorre a deformação. A figura seguinte mostra, esquematicamente, o ensaio na máquina universal de tração e compressão. L δ P P
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 18 A forma típica do diagrama tensão-deformação do aço é mostrada na figura seguinte. Nesse diagrama, as deformações axiais encontram-se representadas no eixo horizontal e as tensões correspondentes no eixo das ordenadas. No trecho de 0 a A, as tensões são diretamente proporcionais às deformações e o diagrama é linear. Além desse ponto, a proporcionalidade já não existe mais e o ponto A é chamado de limite de proporcionalidade. 2 1 – cilindro e êmbolo 2 – bomba hidráulica (medidor de vazão) 3 – mesa (chassi) móvel 4 – corpo de prova para tração 5 – corpo de prova para compressão 6 – mesa (chassi) fixo 7 – manômetro (medidor de pressão) 8 – fluido hidráulico x x 1 7 3 4 5 6 8 1 2 3 4 5 6 7 x10−4 (ε) 50 100 200 250 300 350 150 σ (MPa) A B D E E * F O C
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 19 Com o aumento da carga, as deformações crescem mais rapidamente do que as tensões, passando a aparecer uma deformação considerável sem que haja aumento apreciável da força de tração. Esse fenômeno é conhecido como escoamento do material e a tensão no ponto B é denominada tensão de escoamento. Na região BC, diz-se que o material tornou-se plástico e a barra pode deformar-se plasticamente, da ordem de 10 a 15 vezes o alongamento ocorrido até o limite de proporcionalidade. No ponto C, o material começa a oferecer resistência adicional ao aumento da carga, acarretando acréscimo de tensão para um aumento de deformação, atingindo o valor máximo ou tensão máxima (tensão de ruptura) no ponto D. Além desse ponto, maior deformação é acompanhada por uma redução da carga, ocorrendo, finalmente, a ruptura do corpo-de-prova no ponto E do diagrama. Durante o alongamento da barra, há contração lateral, que resulta na diminuição da área da seção transversal. Isto não tem nenhum efeito no diagrama tensão-deformação até o ponto C. Porém, deste ponto em diante, a redução da área faz com que a tensão verdadeira seja sempre crescente (como indicado na linha pontilhada até E´). É a favor da segurança adotar-se como valor das tensões limites aquelas calculadas como se a área se mantivesse com seu tamanho original, obtendo-se valores para a tensão ligeiramente menores do que os reais. Alguns materiais não apresentam claramente no diagrama tensão-deformação todos os pontos anteriormente citados. Para que se possa determinar o ponto de escoamento desses materiais, convencionou-se adotar uma deformação residual de 0,2%. A partir dessa deformação, traça-se uma reta paralela ao trecho linear AO, até atingir a curva tensão- deformação. A presença de um ponto de escoamento pronunciado, seguido de grande deformação plástica, é uma das características do aço. a) diagrama σ x ε típico de b) diagrama σ x ε típico de material dúctil material frágil Tanto os aços quanto as ligas de alumínio podem sofrer grandes deformações antes da ruptura, sendo classificados como dúcteis. Por outro lado, materiais frágeis ou quebradiços quebram com valores relativamente baixos das deformações. As cerâmicas, o ferro fundido, o concreto, certas ligas metálicas e o vidro são exemplos desses materiais. É possível traçar diagramas análogos aos de tração, para vários materiais sob compressão, estabelecendo-se tensões características, tais como limite de proporcionalidade, escoamento e tensão máxima. Para o aço, verificou-se que as tensões do limite de proporcionalidade e do escoamento são, aproximadamente, as mesmas na tração e na compressão. Para muitos materiais quebradiços, as tensões características em compressão são muito maiores que as de tração. 0 σ ε 0 σ ε
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 20 3 – Elasticidade Os diagramas tensão-deformação ilustram o comportamento dos materiais, quando carregados por tração (ou compressão). Quando um corpo-de-prova do material é descarregado, isto é, a carga é gradualmente reduzida até zero, a deformação sofrida durante o carregamento desaparecerá parcial ou completamente. Esta propriedade do material, pela qual ele tende a retornar à forma original, é denominada elasticidade. Quando o material volta completamente à forma original, diz-se que é perfeitamente elástico. Se o retorno não for total, diz-se que é parcialmente elástico. Nesse caso, a deformação que permanece depois da retirada da carga é denominada deformação permanente. O processo de carregamento e descarregamento do material pode ser repetido sucessivamente, para valores cada vez mais altos de tração. À tensão cujo descarregamento acarrete uma deformação residual permanente, chama-se limite elástico. Para os aços e alguns outros materiais, os limites elástico e de proporcionalidade são aproximadamente coincidentes. Materiais semelhantes à borracha possuem uma propriedade – a elasticidade – que pode continuar muito além do limite de proporcionalidade. 3.1 – Lei de Hooke Os diagramas tensão-deformação da maioria dos materiais apresentam uma região inicial de comportamento elástico e linear. A relação linear entre a tensão e a deformação, no caso de uma barra em tração, pode ser expressa por: εσ ⋅= E onde E é uma constante de proporcionalidade conhecida como módulo de elasticidade do material. Este é o coeficiente angular da parte linear do diagrama tensão-deformação e é diferente para cada material. O módulo de elasticidade é também conhecido como módulo de Young e a equação anterior é chamada de Lei de Hooke. Quando uma barra é carregada por tração simples, a tensão axial é A P =σ e a deformação específica é L δ ε = . Combinando estas expressões com a lei de Hooke, tem-se que o alongamento da barra é AE LP ⋅ ⋅ =δ . Esta equação mostra que o alongamento de uma barra linearmente elástica é diretamente proporcional à carga e ao seu comprimento e inversamente proporcional ao módulo de elasticidade e à área da seção transversal. O produto AE ⋅ é conhecido como rigidez axial da barra. A flexibilidade da barra é definida como a deformação decorrente de uma carga unitária. Da equação anterior, vemos que a flexibilidade é AE L ⋅ . De modo análogo, a rijeza da barra é definida como a força necessária para produzir uma deformação unitária. Então, a rijeza é igual a L AE ⋅ , que é o inverso da flexibilidade.
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 21 Vários casos que envolvem barras com carregamento axial podem ser solucionados aplicando-se a expressão: AE LP ⋅ ⋅ =δ . A figura mostra uma barra carregada axialmente. O procedimento para determinação da deformação da barra consiste em obter a força axial em cada parte da barra (AB, BC e CD) e, em seguida, calcular separadamente o alongamento (ou encurtamento) de cada parte. A soma algébrica dessas variações de comprimento dará a variação total de comprimento da barra, tal que: ∑ = ⋅ ⋅ = n 1i ii ii AE LP δ O mesmo método pode ser usado quando a barra é formada por partes com diferentes seções transversais. 3.2 – Coeficiente de Poisson. Variação volumétrica Conforme foi dito anteriormente, quando uma barra é tracionada, o alongamento axial é acompanhado por uma contração lateral, isto é, a largura torna-se menor e seu comprimento cresce. A relação entre as deformações transversal e longitudinal é constante, dentro da região elástica, e é conhecida como relação ou coeficiente de Poisson; dada por: 0,5)(0 axialdeformação lateraldeformação ≤≤= νν Para os materiais que têm as mesmas propriedades elásticas em todas as direções, denominados isotrópicos, Poisson achou ν = 0,25. P P δl δa L P P a b 2P 2P A B C D L1 L2 L3 P
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 22 Para fins práticos, o valor numérico de ν é o mesmo, independentemente do material estar sob tração ou compressão. Conhecendo-se o coeficiente de Poisson e o módulo de elasticidade do material, pode-se calcular a variação do volume da barra tracionada. Tal variação é mostrada na figura seguinte. Inicialmente, o cubo que tinha dimensões unitárias, sofre alongamento na direção da força P e encurtamento das arestas na direção transversal. Assim, a área da seção transversal do cubo passa a ser ( )2 1 εν ⋅− e o volume passa a ser ( ) ( )2 11 ενε ⋅−⋅+ . Desenvolvendo a expressão, chega-se a: ( ) ( ) ( ) ( ) ( )32222 22 2 221'V 211'V 11'V ενενεενεν ενενε ενε ⋅+⋅⋅−+⋅+⋅⋅−= ⋅+⋅⋅−⋅+= ⋅−⋅+= Desprezando-se os termos de ordem superior, obtém-se: ( )ενε ⋅⋅−+= 21'V A variação do volume é dada pela diferença entre os volumes final e inicial: ( ) ( )νεενε∆ ⋅−⋅=−⋅⋅−+==− 21121VV'V A variação do volume unitário é expressa por: ( )νε ∆ ⋅−⋅= 21 V V A equação anterior pode ser usada para calcular a variação do volume de uma barra tracionada, desde que se conheçam a deformação ε e o coeficiente de Poisson ν. Como não é razoável admitir-se que um material diminua de volume quando tracionado, pode-se concluir que ν é sempre menor do que 0,5. 1 1 1 ε ν.ε ν.ε PP
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 23 4 – Tensão Admissível ou Tensão-Limite Para permitir sobrecargas acidentais, bem como para levar em conta certas imprecisões na construção e possíveis desconhecimentos de algumas variáveis na análise da estrutura, normalmente emprega-se um coeficiente de segurança. Para os materiais dúcteis, tem-se 1 y >γ σ . Para os materiais frágeis, tem-se 1 u >γ σ . No concreto armado, 15,1aço =γ e 4,1conc =γ . 5 – Estruturas Estaticamente Indeterminadas Haverá casos em que as equações de equilíbrio não são suficientes para se chegar às solicitações da estrutura. As equações a mais, necessárias para solucionar o problema, são encontradas nas condições de deformação. Um exemplo de estrutura estaticamente indeterminada é mostrado na figura seguinte. A barra AB tem as extremidades presas a suportes rígidos e está carregada com uma força F em um ponto intermediário C. As reações RA e RB aparecem nas extremidades da barra, porém suas intensidades não podem ser calculadas apenas pela Estática. A única equação fornecida pelo equilíbrio é: FRR BA =+ Sabe-se, porém, que a variação de comprimento da barra é nula; logo: 0∆L∆L0∆L 21 =+∴= ( ) 0 AE LFR AE LR 2A1A = ⋅ ⋅− + ⋅ ⋅ 0LFLRLR 22A1A =⋅−⋅+⋅ ( ) 221A LFLLR ⋅=+⋅ DEN F A R L1 L2 C B R + RA RA-F +
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 24 ( ) L L F LL LF R 2 21 2 A ⋅= + ⋅ = L L F L L FFR 12 B ⋅=⋅−= O diagrama real do esforço normal é: 6 – Tensões Térmicas Como é sabido, as dimensões dos corpos sofrem alterações em função da variação de temperatura. Quando a estrutura é estaticamente determinada, a variação uniforme da temperatura não acarreta nenhuma tensão, já que a estrutura é capaz de se expandir ou se contrair livremente. Por outro lado, a variação de temperatura em estruturas estaticamente indeterminadas produz tensões nos elementos, denominadas tensões térmicas. A propriedade física que estabelece a relação de proporcionalidade entre a variação da dimensão longitudinal de uma peça e a variação de temperatura correspondente é denominada coeficiente de dilatação térmica α. Seja a barra da figura restringida pelos apoios A e B. Com a variação de temperatura, a barra tende a se deformar. Porém, os apoios impedem essa deformação e surgem reações nos apoios iguais a R. O diagrama de esforço normal é: - + L L F 2⋅ DEN L L F 1⋅ A B L R R
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 25 Como a variação de comprimento da barra é nula, tem-se: 0∆L∆L TN =+ ∆ 0∆TL AE LR - =⋅⋅+ ⋅ ⋅ α AE∆TR ⋅⋅⋅=α E∆T A R x ⋅⋅−= − = ασ - R DEN
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 26 IV – CISALHAMENTO PURO Vimos que as forças axiais provocam tensões normais nos elementos estruturais. No entanto, pode ocorrer que as forças atuantes no elemento estejam inclinadas com relação à sua seção transversal. Nesse caso, essas forças podem ser decompostas em componentes paralelas e perpendiculares ao plano de corte considerado. A componente normal N à seção transversal do elemento irá provocar tensão normal σ (sigma) e a componente vertical V irá provocar tensão de cisalhamento τ (tau). Conclusão: as tensões normais resultam de esforços perpendiculares ao plano de corte, enquanto as tensões de cisalhamento resultam de esforços paralelos a esse mesmo plano. Consideremos duas chapas A e B ligadas pelo rebite CD. onde a área da seção transversal do rebite é denominada por A. Sob a ação da força F, surgem esforços cortantes (tangenciais) à seção transversal do rebite e, portanto, tensões de cisalhamento τ cuja intensidade média é A F med =τ . A fim de visualizar as deformações produzidas por uma tensão de cisalhamento, consideremos o cubo elementar (elemento infinitesimal) submetido à tensão de cisalhamento τ na sua face superior. Como não há tensões normais agindo sobre o elemento, seu equilíbrio na direção horizontal só é possível se, na face inferior, existir tensão de cisalhamento igual e em sentido contrario à da face superior. Além disso, essas tensões de cisalhamento irão produzir momento que deve ser equilibrado por outro momento originado pelas tensões que atuam nas faces verticais. Portanto, essas tensões de cisalhamento devem ser também iguais a τ para que o elemento permaneça em equilíbrio. Um elemento sujeito apenas às tensões de cisalhamento mostradas na figura anterior é dito em cisalhamento puro. Conclusão: a) as tensões de cisalhamento que agem em um elemento ocorrem aos pares, iguais e opostos; b) as tensões de cisalhamento existem sempre em planos perpendiculares entre si. Tais tensões são iguais em intensidade e têm sentidos opostos que se “aproximam” ou se “afastam” da linha de interseção dos planos. τ τ τ τ C F D A B F
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 27 A deformação do elemento infinitesimal está representada na figura abaixo, que mostra a face frontal do cubo submetido a cisalhamento puro. Como não há tensões normais agindo no elemento, os comprimentos das arestas ab, bc, cd e ac não variam, porém o quadrado de lado abcd transforma-se no paralelogramo representado em tracejado. O ângulo no vértice c, que media 2 π antes da deformação, fica reduzido a γπ − 2 . Ao mesmo tempo, o ângulo no vértice a ficará aumentado para γπ + 2 . O ângulo γ é a medida da distorção do elemento provocada pelo cisalhamento, e é denominado deformação de cisalhamento. Pela figura, nota-se que a deformação de cisalhamento γ é igual ao deslizamento horizontal da aresta superior em relação à aresta inferior, dividido pela distância entre essas duas arestas (altura do elemento). A determinação das tensões de cisalhamento τ em função das deformações de cisalhamento γ pode ser feita a partir de um teste de cisalhamento puro, obtendo-se o diagrama tensão-deformação de cisalhamento do material, cujo aspecto é muito semelhante ao diagrama tensão-deformação obtido do ensaio de tração. Assim, se o material tiver uma região elástica-linear, o diagrama tensão-deformação de cisalhamento será uma reta e as tensões de cisalhamento serão proporcionais às deformações de cisalhamento: γτ ⋅= G onde G é o módulo de elasticidade ao cisalhamento do material, também conhecido como módulo de elasticidade transversal. O módulo de elasticidade transversal relaciona-se com o módulo de elasticidade longitudinal do material de acordo com a seguinte expressão: ( )ν+⋅ = 12 E G τ τ τ τ a b c d γ γ
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 28 V – TORÇÃO 1 – Torção em Barras de Seção Circular Seja a barra de seção transversal circular submetida ao momento torsor T em suas extremidades. Durante a torção, haverá rotação em torno do eixo longitudinal, de uma extremidade da barra em relação à outra. Considerando-se fixa a extremidade esquerda da barra, a da direita gira num ângulo φ (em radianos) em relação à primeira. Ao mesmo tempo, uma linha longitudinal na superfície da barra, tal como nn, gira num pequeno ângulo para a posição nn´. Analisando um elemento retangular abcd de largura dx na superfície da barra, nota- se que, sob a ação da torção, este elemento sofre distorção e os pontos b e d movem-se para b´ e d´, respectivamente. Os comprimentos dos lados do elemento não variam durante esta rotação, porém os ângulos dos vértices não continuam retos. Tem-se, então, que o elemento encontra-se em estado de cisalhamento puro e que a deformação de cisalhamento γ é igual a: ab ´bb =γ . Chamando de dφ o ângulo de rotação de uma seção transversal em relação à outra, chega-se a φdR´bb ⋅= . Sabendo que a distância ab é igual a dx, então: dx dR φ γ ⋅ = . Quando uma barra de seção circular (eixo) está sujeita a torção pura, a taxa de variação dφ do ângulo de torção é constante ao longo do comprimento dx da barra. Esta constante é o ângulo de torção por unidade de comprimento, designado porθ . Assim, tem-se: T n n´ τ τ L x dx T φ n R a dφ dx γ c b d d´ b´ R
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 29 L RR φ θγ ⋅=⋅= As tensões de cisalhamento τ que agem nas faces laterais do elemento têm os sentidos mostrados na figura anterior. A intensidade da tensão de cisalhamento é obtida pela Lei de Hooke: θγτ ⋅⋅=⋅= RGG onde G é o módulo de elasticidade transversal do material, igual a ( )ν+⋅ 12 E . O estado de tensão no interior de um eixo pode ser determinado de modo análogo, bastando substituir R por r, tal que a deformação de cisalhamento é: θγ ⋅= r e a tensão de cisalhamento é: θτ ⋅⋅= rG Essas equações mostram que a deformação e a tensão de cisalhamento variam linearmente com o raio r, tendo seus valores máximos na superfície do eixo. O momento torsor de todas as forças em relação ao centróide da seção transversal é: JGdArGdArGdArT A 2 A 2 A ⋅⋅=⋅⋅=⋅⋅⋅=⋅⋅= ∫∫∫ θθθτ onde J é o momento de inércia polar da seção transversal, igual a ∫ ⋅ A 2 dAr . Para uma seção circular, o momento de inércia polar com relação aos eixos que passam pelo centróide é: 32 d J 4 ⋅ = π onde d é o diâmetro da seção transversal. Tem-se, então: JG T L ⋅ == φ θ r τ R d
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 30 A expressão anterior mostra que o ângulo de torção por unidade de comprimento é diretamente proporcional ao momento torsor e inversamente proporcional ao produto JG ⋅ , conhecido como módulo de rigidez à torção do eixo. Substituindo θ na equação da tensão de cisalhamento, tem-se: J rT ⋅ =τ Logo, a tensão máxima de cisalhamento é: J RT max ⋅ =τ 2 – Torção em Barras de Seção Circular Vazada Conforme visto anteriormente, a tensão de cisalhamento numa barra de seção circular é máxima na superfície e nula no centro. Conseqüentemente, grande parte do material trabalha com tensões bem inferiores à admissível. Se a redução de peso e a economia de material forem fatores importantes, é preferível usar eixos vazados. A análise da torção de barras de seção circular vazada assemelha-se à de barras de seção circular cheia. Assim, a tensão de cisalhamento em um ponto qualquer da seção transversal é: J rT ⋅ =τ , com 21 rrr ≤≤ onde: ( ) 32 dd J 4 i 4 e −⋅ = π 3 – Eixos Estaticamente Indeterminados Quando as equações da estática são insuficientes para a determinação dos esforços internos de torção, é preciso levar em conta as condições de deformação da estrutura. Exemplo: Um eixo AB bi-engastado de seção transversal circular tem 250 mm de comprimento e 20 mm de diâmetro. No trecho de 125 mm a partir da extremidade B, o eixo tem seção vazada com diâmetro interno de 16 mm. Pede-se determinar o momento torsor em cada apoio quando um torque de 120 Nm é aplicado no ponto médio de AB. r2 r1 r1 τ r2
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 31 A barra é estaticamente indeterminada, porque existem dois momentos torsores desconhecidos, AT e BT , e apenas uma equação de equilíbrio: 120TT BA =+ Devido aos engastes, o ângulo de torção φ total é nulo e, para equilibrar o momento torsor aplicado, os trechos AC e BC do eixo giram em sentidos opostos, tal que 21 φφ = . Tem-se, então: 2 2B 1 1A JG LT JG LT ⋅ ⋅ = ⋅ ⋅ ( ) AA4 44 A 1 2 B T59,0T 20 32 1620 32T J J T ⋅=⋅ ⋅ −⋅ =⋅= π π Logo: Nm5,44T Nm5,75T 120T59,0T B A AA = = =⋅+ 125 mm 125 mm 120 N.m B A C
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 32 VI – TENSÕES EM VIGAS 1 – Tensões Normais Devidas ao Momento Fletor Seja a viga biapoiada sujeita às cargas P. Os diagramas de esforços solicitantes são: Na parte central, a viga está sujeita apenas ao momento fletor, caracterizando a flexão pura. A ação do momento fletor faz com que a viga se curve, conforme mostra a figura. a L P P a P P - P DEC P.a DMF P Q = 0 ρ dx dθ MM a b S0 S1 y O S0 S1 dx x z y
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 33 Nota-se que, sob a ação do momento fletor, as seções S0 e S1 giraram, uma em relação à outra, de tal forma que as fibras inferiores alongaram-se e as superiores encurtaram, indicando a existência de uma região tracionada e outra comprimida. Em algum ponto entre as regiões de tração e compressão, haverá uma superfície em que as fibras não sofrem variação de comprimento, denominada superfície neutra. Sua interseção com qualquer seção transversal da viga corresponde à linha neutra da seção. O centro de curvatura do eixo longitudinal da viga, após sua deformação, é representado na figura pelo ponto O. Chamando de θd ao ângulo entre os planos S0 e S1, e ρ ao raio de curvatura, obtém-se: dx d1 k θ ρ == onde k é a curvatura. O alongamento (variação do comprimento) da fibra ab, distante y da superfície neutra, é assim determinado: • Comprimento total da fibra ab: ( ) θρ dy ⋅+ • Comprimento inicial da fibra ab: dx • Alongamento: ( ) ( ) dx y dx dx ydxdy ⋅=−⋅+=−⋅+ ρρ ρθρ A deformação correspondente é: yk y x ⋅== ρ ε E as tensões normais são: yEkx ⋅⋅=σ Portanto, as tensões variam linearmente com a distância y da linha neutra. Na viga em estudo, há tensões de tração abaixo da linha neutra e de compressão acima da linha neutra, conforme mostra a figura abaixo. A força longitudinal em dA é: dAyEkdAdF x ⋅⋅⋅=⋅= σ Como não há força normal resultante atuando na seção, a integral de dAx ⋅σ sobre a área da seção é nula: σ+ σ− ΜΜ z y dA y
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 34 0dAyEkdAF AA x =⋅⋅⋅=⋅= ∫∫σ onde k e E são constantes. Logo: ∫ =⋅ A 0dAy → momento estático nulo. Assim, a linha neutra passa pelo centróide da seção transversal. O momento fletor da força em relação à linha neutra é: z A 2 A xz IEkdAyEkdAyM ⋅⋅=⋅⋅⋅=⋅⋅= ∫∫σ Daí: z z IE M k ⋅ = Substituindo, obtém-se: y I M z z x ⋅=σ Analogamente: z I M y y x ⋅−=σ Exercício: Qual maxF , se MPa50x ≤σ ? 1,0 m 2,0 m F +2F/3 - F/3 +2/3.103 F 2F/3 F/3 DMF (N.mm) DEC (N) 180 mm 25 mm 85 8525 z y
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 35 mm7,61 45004875 450011548755,12 A Ay y i ii = + ⋅+⋅ = ⋅ = ∑ ∑ 472 3 2 3 z mm107,33,534500 12 18025 2,494875 12 25195 I ⋅=⋅+ ⋅ +⋅+ ⋅ = 50y I M z z x ≤⋅=σ 503,143 107,3 10F 3 2 7 3 ≤⋅ ⋅ ⋅⋅ N359.19F ≤ Nk4,19Fmax =
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 36 2 – Tensões Cisalhantes Devidas ao Esforço Cortante Consideremos uma viga com seção transversal retangular, de largura b e altura h , sujeita à carga distribuída q , conforme mostra a figura abaixo. Sob a ação do carregamento distribuído, surgem esforços cortantes e momentos fletores nas seções transversais e, conseqüentemente, tensões normais e tensões cisalhantes. Cortando-se um elemento mn por meio de duas seções transversais adjacentes e de dois planos paralelos à superfície neutra, nota-se que, devido à presença do esforço cortante, haverá distribuição uniforme das tensões de cisalhamento verticais ao longo da largura mn do elemento. Uma vez que o elemento encontra-se em equilíbrio, conclui-se que as tensões de cisalhamento verticais são acompanhadas por tensões de cisalhamento horizontais de mesma intensidade (na face perpendicular). A existência de tensões de cisalhamento horizontais em vigas pode ser demonstrada experimentalmente. A figura mostra uma pilha de tábuas sobrepostas submetida à carga concentrada P no meio do vão. Verifica-se que, se não houver atrito entre as tábuas, a flexão de uma será diferente da outra: cada uma sofrerá compressão nas fibras longitudinais superiores e tração nas inferiores. Caso as tábuas fossem coladas, umas às outras, impedindo este escorregamento, surgiriam tensões tangenciais na cola, indicando que, em vigas com seção transversal inteira, submetida ao mesmo carregamento P, ocorrerão tensões de cisalhamento τ ao longo dos planos longitudinais com intensidade capaz de impedir o deslizamento ocorrido no caso anterior. A determinação da tensão de cisalhamento horizontal pode ser calculada pela condição de equilíbrio de um elemento pnn1p1, cortado da viga por duas seções transversais adjacentes, mn e m1n1, à distância dx uma da outra. V x C h b n m m n τ y z q P
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 37 A face da base deste elemento é a superfície inferior da viga e está livre de tensões. Sua face superior é paralela à superfície neutra e afasta-se dela a uma distância y1. Nesta face, atua a tensão de cisalhamento horizontal τ que existe neste nível da viga. Sobre as faces mn e m1n1 atuam as tensões normais xσ produzidas pelos momentos fletores e as tensões de cisalhamento verticais (que não interferem na equação de equilíbrio horizontal do elemento na direção horizontal). Se os momentos fletores nas seções mn e m1n1 forem iguais (flexão pura), as tensões normais xσ nos lados np e m1p1 também serão iguais, o que colocará o elemento em equilíbrio e anulará a tensão de cisalhamento τ . No caso de momento fletor variável, a força normal que atua na área elementar dA da face esquerda do elemento será: dA I yM dAdF z z x ⋅ ⋅ =⋅= σ A soma de todas essas forças distribuídas sobre a face pn será: ∫∫∫ ⋅⋅⋅=⋅⋅=⋅= 2h y z z2h y x A xe 11 dyy I M bdybdAR σσ De maneira análoga, a soma das forças normais que atuam na face direita, p1n1, é: ∫ ⋅⋅⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ⋅ ⋅ +⋅= 2h y z z z z d 1 dyydx dxI dM I M bR A diferença entre as forças à direita e à esquerda fornece: ∫∫ ⋅⋅⋅⋅ ⋅ =⋅⋅⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ⋅ ⋅ ⋅=− 2h y z z2h y z z ed 11 dAydx dxI dM dyydx dxI dM bRR Sabendo-se que o elemento encontra-se em equilíbrio, haverá uma força de cisalhamento horizontal no plano pp1, de mesma intensidade e com sentido contrário a ed RR − , que somada à primeira, anula a resultante de forças na direção x. A força de cisalhamento horizontal é dada por: dxb ⋅⋅τ b y1 h/2 M+dM dx C y y z n n1 p p1 h/2 dA m m1
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 38 Igualando a força de cisalhamento horizontal à diferença entre as forças á direita e à esquerda do elemento, chega-se a: ∫ ⋅⋅⋅⋅ ⋅ =⋅⋅ 2h y z z 1 dAydx dxI dM dxbτ ∫ ⋅⋅⋅=⋅ 2h y z 1 dAy I Q bτ bI mQ z z ⋅ ⋅ =τ que é a expressão da tensão de cisalhamento. Na expressão anterior, tem-se que: zm é o momento estático da área da seção transversal abaixo (ou acima) do plano em que se deseja determinar τ ; b é a largura da seção transversal na altura do plano em que se deseja determinar τ ; zI é o momento de inércia em relação ao centróide da seção; Q é o esforço cortante na seção transversal em estudo. Exercício: Calcular as tensões cisalhantes no ponto P . Aplicando a expressão da tensão cisalhante, tem-se: ( ) 12 hb 2 y 4 hyy 2 hQ bI mQ 3 z z ⋅ ⎟ ⎠ ⎞⎜ ⎝ ⎛ −+⋅−⋅ = ⋅ ⋅ =τ Desenvolvendo, chega-se a: ( ) 3 22 hb2 y4hQ3 ⋅⋅ ⋅−⋅⋅ =τ que é a expressão geral da tensão de cisalhamento para seções transversais retangulares. b h/2 y h/2 y z P
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 39 Quando: 0 2 h y =⇒−= τ A Q 5,1 hb2 Q3 0y ⋅= ⋅⋅ ⋅ =⇒= τ 0 2 h y =⇒= τ A variação das tensões cisalhantes é parabólica: 4.3 – Tensões Normais e Cisalhantes em Seções I e T A otimização da escolha do formato da seção das vigas, objetivando minimizar o valor das tensões normais decorrentes do momento fletor, leva à utilização de seções “I” e “T”, com mesas (abas) largas e almas (nervuras) estreitas. Como conseqüência, surgem tensões tangenciais elevadas na alma, na altura da linha neutra, devido ao fato da largura b da alma aparecer no denominador da expressão da tensão cisalhante. Assim, nos pontos da viga onde a tensão normal é máxima (arestas superior e inferior), a tensão tangencial é nula, enquanto na linha neutra, onde a tensão normal é nula, a tensão tangencial atinge seu valor máximo. A descontinuidade do valor da tensão de cisalhamento na transição entre a mesa e a alma decorre da descontinuidade da largura b da seção nesses locais. b h τmax h b ta tm τ σ
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 40 VII – FLEXÃO COMPOSTA 1 – Flexão e Carga Axial Os elementos de uma estrutura estão, algumas vezes, sujeitos à ação simultânea de cargas de flexão e axiais. A figura mostra um exemplo desta situação. As tensões resultantes em qualquer seção transversal da viga são obtidas pela superposição das tensões axiais devidas a N e M e podem ser calculadas pela equação: z I M y I M A N y y z z x ⋅−⋅+=σ O diagrama final de tensões é: O princípio da superposição dos efeitos poderá ser aplicado, desde que se garanta a linearidade da distribuição das deformações longitudinais e das tensões normais em todos os pontos da seção transversal do elemento. Quando o momento fletor for conseqüência de uma excentricidade e da carga N em relação ao centróide da seção, podemos escrever: eNM ⋅= A figura ilustra a situação. N N M = N.e e y = y N M N M x y z σx (M) LN LN σx (N)
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 41 Exercício: Calcular as tensões normais máximas no pilar de seção transversal quadrada submetido à força normal excêntrica, sabendo que N=4000 kN. Adotar: cm20e = ; cm3,13e = ; cm10e = . Os esforços solicitantes são: N104N 6 ⋅−= Nmme104M 6 z ⋅⋅−= As características geométricas da seção são: 25 mm104,6800800A ⋅=⋅= 410 3 z mm104,3 12 800800 I ⋅= ⋅ = As máximas tensões normais, para mm200e = , são: ( ) MPa6,15 104,3 400200100,4 104,6 100,4 10 6 5 6 x −= ⋅ ⋅⋅⋅− + ⋅ ⋅− =σ ( ) ( ) MPa1,3 104,3 400200100,4 104,6 100,4 10 6 5 6 x = ⋅ −⋅⋅⋅− + ⋅ ⋅− =σ O diagrama de tensões é: As máximas tensões normais, para mm133e = , são: ( ) MPa5,12 104,3 400133100,4 104,6 100,4 10 6 5 6 x −= ⋅ ⋅⋅⋅− + ⋅ ⋅− =σ 3,1 MPa -15,6 MPa 80 cm 80 y z zx N e y
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 42 ( ) ( ) 0 104,3 400133100,4 104,6 100,4 10 6 5 6 x = ⋅ −⋅⋅⋅− + ⋅ ⋅− =σ O diagrama de tensões é: As máximas tensões normais, para mm100e = , são: ( ) MPa9,10 104,3 400100100,4 104,6 100,4 10 6 5 6 x −= ⋅ ⋅⋅⋅− + ⋅ ⋅− =σ ( ) ( ) MPa6,1 104,3 400100100,4 104,6 100,4 10 6 5 6 x −= ⋅ −⋅⋅⋅− + ⋅ ⋅− =σ O diagrama de tensões é: Haverá casos em que será importante garantir que, em um pilar comprimido pela ação de forças normais excêntricas, não haja inversão do sinal de tensão (como no caso do concreto, que é praticamente incapaz de suportar tensões de tração). Nesses casos, será necessário limitar uma região da seção, chamada núcleo central, onde as forças de compressão nela aplicadas produzirão apenas compressão sobre todas as seções transversais. O exemplo mostra um pilar de seção retangular submetido à carga concentrada F com excentricidade e em relação ao eixo z. -10,9 MPa -1,6 MPa F y z x e -12,5 MPa
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 43 Os esforços solicitantes são: FN −= eFM z ⋅−= Para que ocorram apenas tensões normais de compressão: ( ) 0 12 hb yeF hb F 3x ≤ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ ⋅⋅− + ⋅ − =σ ( ) ( ) 0 12 hb 2 heF hb F 3 ≤ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ −⋅⋅− + ⋅ − 6 h e ≤ 6 h emax = Analogamente, se a força F estivesse aplicada com excentricidade e em relação ao eixo y, o máximo valor de e seria 6 b . A figura mostra o núcleo central da seção. No caso de um pilar com seção circular, de diâmetro d, o núcleo central tem área também circular de raio igual à máxima excentricidade admissível, tal que: ( ) ( ) 0 64 d 2 deF 4 d F 42 ≤ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ −⋅⋅− + ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ − ππ 8 d e ≤ 8 d emax = y z b/6 h/6
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 44 2 – Flexão e Torção Tal como vimos anteriormente, os elementos de uma estrutura podem também estar solicitados simultaneamente por cargas de flexão e de torção. Sob tais condições, a determinação das tensões em um ponto qualquer da seção transversal será feita utilizando o princípio da superposição dos efeitos, somando-se algebricamente as tensões devidas a cada um dos esforços, isoladamente. d d/4 F y z x e
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 45 VIII – ANÁLISE DE TENSÕES 1 – Tensões em Planos Inclinados Quando uma barra prismática está sujeita à tração simples, as tensões numa seção transversal mn, normal ao seu eixo, são uniformemente distribuídas e iguais a A P . Consideremos as tensões no plano pq que corta a barra formando um ângulo θ com a seção transversal mn. As forças que representam a ação do lado direito sobre o lado esquerdo da barra são uniformemente distribuídas sobre a seção inclinada pq, conforme mostra a figura abaixo. Uma vez que a parte esquerda está em equilíbrio sob a ação dessas forças e da carga externa P, conclui-se que a resultante das forças distribuídas sobre a seção inclinada é igual a P. Decompondo-se a resultante R em duas componentes N e V, que são normal e tangente, respectivamente, ao plano inclinado, obtém-se: θcosPN ⋅= θsenPV ⋅= Como a área ´A da seção inclinada é θcos A , as tensões correspondentes a N e V são: θσθσθ 2 x 2 coscos A P ´A N ⋅=⋅== (1a) θθσθθτθ cossencossen A P ´A V x ⋅⋅=⋅⋅== (1b) onde A Px =σ é a tensão normal à seção transversal da barra. Nas equações anteriores, θσ e θτ são, respectivamente, as tensões normal e de cisalhamento no plano pq, cuja orientação é definida pelo ângulo θ. q m n p θ PP θ RP N V θ P σθ τ
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 46 A Eq. (1a) mostra como a tensão normal θσ varia em função do ângulo θ. Quando 0=θ , o plano pq coincide com mn, acarretando xσσθ = . Se o ângulo θ aumentar, a tensão θσ diminuirá até que, em 2 πθ = , anula-se. Assim, xmax σσ = . A Eq. (1b) mostra que a tensão de cisalhamento τ é nula quando 0=θ e 2 πθ = , atingindo o valor máximo quando 4 πθ = . Este máximo é 2 x max στ = . Convenção de sinais: a) Tensões normais positivas θσ são aquelas que agem afastando-se da superfície do material, independentemente da orientação desta; b) Tensões de cisalhamento θτ são positivas quando agem no sentido horário em relação à superfície do material. Uma representação conveniente das tensões num ponto da barra é feita pelo isolamento de uma parte elementar do material, com as tensões indicadas em todos os lados do elemento. A figura 2 mostra dois elementos A e B cortados de uma barra tracionada. O elemento A está orientado de modo que 0=θ e, assim, a única tensão que age sobre ele é A Px =σ . O segundo elemento sofreu um giro definido por θ e, portanto, as tensões no lado bd são θσ e θτ . A normal do lado ab do elemento é orientada pelo ângulo 2 πθ + em relação ao eixo x, sendo possível determinar as tensões nesse plano substituindo θ por 2 πθ + na Eq. (1), chegando-se a: ( ) θσπθσσ θ 2 x 2 x sen 2 cos´ ⋅=+⋅= (2a) ( ) ( ) θθσπθπθστ θ cossen 2 cos 2 sen´ xx ⋅⋅−=+⋅+⋅= (2b) σxσx σθ θ A B PP σ´θ τθ σθ σ´θ τθ τ´θ τ´θ A B b a c d x y
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 47 Como xσ é positivo, vê-se na figura que a tensão normal θσ´ é também positiva. A tensão de cisalhamento θτ´ .no lado ab do elemento é negativa, indicando que age em sentido anti-horário em relação à superfície do elemento. Comparando-se as Eq. (1) e (2), tem-se: x´ σσσ θθ =+ (3a) θθ ττ −=´ (3b) Conclusão: A Eq. (3a) mostra que, para uma barra tracionada, a soma das tensões normais em dois planos perpendiculares é constante e igual a xσ . A Eq. (3b) mostra que as tensões de cisalhamento, em planos ortogonais, são iguais em valor absoluto, porém têm sinais opostos. Para calcular as tensões nos outros dois lados do elemento, basta substituir θ por πθ + (lado ac) ou 2 3πθ + (lado cd). Vê-se, assim, que as tensões normal e de cisalhamento, no lado ac, são as mesmas que atuam no lado bd e que as tensões, no lado cd, são idênticas às do lado ab. 2 – Tensões Biaxiais Consideremos um estado de tensões mais geral, em que as tensões normais em um elemento agem nas direções x e y, mostrada na figura abaixo. Tal situação é conhecida como tensões biaxiais, para distinguí-la da tensão em uma direção, ou uniaxial, considerada anteriormente. Para determinar as tensões θσ e θτ , consideremos o equilíbrio do triângulo elementar. Chamando de A a área da face sobre a qual atua a tensão xσ , a área da face y (sobre a qual atua a tensão yσ ) será θtgA⋅ e a área da face inclinada será θsecA⋅ . As forças nas faces x e y serão, respectivamente, Ax ⋅σ e θσ tgAy ⋅⋅ . Cada uma dessas forças pode ser decomposta em duas componentes ortogonais, uma agindo na direção da normal ao plano inclinado e a outra em direção paralela ao plano. Assim, somando-se as forças nessas direções, obtêm-se duas equações para o equilíbrio do triângulo elementar, que são: θθσθσθσθ sentgAcosAsecA yx ⋅⋅⋅+⋅⋅=⋅⋅ (4a) θθσθσθτθ costgAsenAsecA yx ⋅⋅⋅−⋅⋅=⋅⋅ (4b) σxσx σθ σ´θ τθ σθ σ´θ τθ τ´θ τ´θ σy σy q p θ σθ θ τθ σy σx θ y x
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 48 Desenvolvendo as expressões anteriores, chega-se a: θσθσσθ 2 y 2 x sencos ⋅+⋅= (5a) ( ) θθσστθ cossenyx ⋅⋅−= (5b) As Eq. (5) dão os valores algébricos das tensões normal e de cisalhamento, em qualquer plano inclinado, em função das tensões normais xσ e yσ que agem nas direções x e y, respectivamente. Usando as relações trigonométricas abaixo: 2 2sen cossen θ θθ =⋅ 2 2cos1 cos2 θ θ + = 2 2cos1 sen2 θ θ − = Pode-se reescrever as equações anteriores de outra forma: ( ) ( ) θ σσσσ σθ 2cos 22 yxyx ⋅ − + + = (6a) ( ) θ σσ τθ 2sen 2 yx ⋅ − = (6b) Substituindo θ por ( )2 πθ + nas Eq. (6), são obtidas as expressões das tensões θσ´ e θτ´ que atuam no plano ortogonal ao plano inclinado: ( ) ( ) θ σσσσ σ θ 2cos 22 ´ yxyx ⋅ − − + = (7a) ( ) θ σσ τ θ 2sen 2 ´ yx ⋅ − −= (7b) Somando as Eq. (6a) e (7a), chega-se a: yx´ σσσσ θθ +=+ (8) Conclusão: A soma das tensões normais, em dois planos quaisquer perpendiculares entre si, é constante. Comparando-se as Eq. (6b) e (7b), nota-se, outra vez, que as tensões de cisalhamento em planos perpendiculares, são iguais em intensidade, porém têm sentidos opostos.
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 49 3 – Tensões Planas As tensões uniaxiais e biaxiais são casos particulares da condição mais geral conhecida como tensões planas. Um elemento com tensões planas pode ter tensões normais e de cisalhamento nas faces x e y, conforme mostra a figura abaixo. A tensão de cisalhamento na face x será indicada por xyτ , o primeiro índice indicando a face em que ele atua e o segundo, a direção da tensão. Considerando o triângulo elementar da figura, podemos determinar as tensões normal θσ e de cisalhamento θτ nele atuantes a partir do equilíbrio de forças nas direções dessas tensões, chegando-se a: θθτθσθσσθ cossen2sencos xy 2 y 2 x ⋅⋅⋅+⋅+⋅= (9a) ( ) ( )θθτθθσστθ 22 xyyx cossencossen −⋅+⋅⋅−= (9b) Usando as relações trigonométricas apropriadas, tem-se: ( ) ( ) θτθ σσσσ σθ 2sen2cos 22 xy yxyx ⋅+⋅ − + + = (10a) ( ) θτθ σσ τθ 2cos2sen 2 xy yx ⋅−⋅ − = (10b) Estas equações dão as tensões normal e de cisalhamento, em função das tensões xσ , yσ e xyτ , num plano qualquer. As tensões θσ´ e θτ´ num plano que faz um ângulo 2 πθ + com o eixo x podem ser determinadas substituindo-se θ por 2 πθ + , o que dá: yx´ σσσσ θθ +=+ (11a) θθ ττ −=´ (11b) Convenção de sinais: a) Todas as tensões normais de tração são positivas; b) A tensão de cisalhamento xyτ é positiva quando age no sentido positivo do eixo y; c) A tensão de cisalhamento θτ é positiva quando atua no sentido horário. σxσx σy σy σθ θ τθ σy σxy x τyx τyx τxy τxy τxy τyx
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 50 4 – Círculo de Mohr para Tensões Planas As expressões (10) são equações paramétricas de uma circunferência. Se adotarmos um sistema de eixos coordenados e marcarmos os pontos M ( θσ , θτ ), para qualquer valor do parâmetro θ , vamos sempre obter um ponto que se encontra em uma circunferência. Para demonstrar essa propriedade, transpomos para o 1º membro da Eq. (10a) o termo ( ) 2 yx σσ + , elevando ao quadrado os dois membros da equação. Em seguida, quadramos os dois membros da Eq. (10b), somando membro a membro as duas expressões, tal que: ( ) ( ) 2 xy 2 yx2 2 yx 22 τ σσ τ σσ σ θθ +⎥ ⎦ ⎤ ⎢ ⎣ ⎡ − =+⎥ ⎦ ⎤ ⎢ ⎣ ⎡ + − (12) onde: ( ) ⎪ ⎪ ⎪ ⎪ ⎩ ⎪⎪ ⎪ ⎪ ⎨ ⎧ +⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ − = + = 2 xy 2 yx yx med 2 R 2 τ σσ σσ σ (13) Substituindo (12) em (11): ( ) 222 med R=+− θθ τσσ (14) que é a equação de uma circunferência de raio R com centro C de abscissa medσ e ordenada zero. Circunferência: σ τ R σmin=σII τmax TRAÇÃOCOMPRESSÃO σmax=σI σmed C D AB E σθ τθ M
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 51 Os pontos A e B em que a circunferência intercepta o eixo horizontal têm interesse especial: • Ponto A: corresponde a Imáx σσ = • Ponto B: corresponde a IImin σσ = Estes pontos correspondem a um valor nulo de tensão de cisalhamento θτ . Desse modo, o valor do ângulo pθ correspondente aos pontos A e B pode ser obtido da Eq. (10b), fazendo 0=θτ . yx xy p 2 2tg σσ τ θ − ⋅ = (15) As faces do cubo elementar obtido dessa maneira definem os planos chamados planos principais. As tensões normais que agem nesses planos são chamadas tensões principais. Nos planos principais : 0=θτ . Rmedmax += σσ Rmedmin −= σσ As tensões principais são: 2 xy 2 yxyx II,Iminmax, 22 τ σσσσ σσ +⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ − ± + == (16) 6 – Tensão de Cisalhamento Máxima Do círculo, vemos que τ é máximo nos pontos D e E, cuja abscissa é 2 yx med σσ σ + = . Fazendo medσσθ = na Eq. (10a), obtemos: ( ) xy yx c 2 2tg τ σσ θ ⋅ − −= (17) σy σy σx σx τxy τxy τyx τyx σI σII τθ=0 θ
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 52 O máximo valor da tensão cisalhante é igual ao raio da circunferência: 2 xy 2 yx max 2 τ σσ τ +⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ − = (18) E a tensão normal no plano de tensão máxima de cisalhamento é: 2 yx med σσ σσθ + == (19) Comparando-se as Eq. (15) e (17), vemos que: c p 2tg 1 2tg θ θ −= Isto significa que: o pcpc 459022 =−⇒=− θθθθ o Conclusão: Os planos de máximas tensões cisalhantes formam ângulos de 45º com os planos principais. Roteiro para o traçado do Círculo de Mohr: a) Escolhemos um sistema de eixos cartesianos com abscissa σ e ordenada τ ; b) Marcamos os pontos X ( )xyx ; τσ − e Y ( )xyy ;τσ ; c) Unindo os pontos X e Y por uma linha reta, definimos o ponto C, que é a interseção da linha XY com o eixo σ ; d) Traçamos um círculo de centro C e diâmetro XY. σy σy σx σx τxy τxy τyx τyx σI σII θp θc σmed τmax τmax σmed
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 53 σ τ R σII τmax σI σmed C Y(σy; τxy) AB X(σx; -τxy) 2θp
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 54 IX – DEFORMAÇÕES EM VIGAS 1 – Método da Dupla Integração As cargas transversais que atuam nas vigas causam deformações, curvando seu eixo longitudinal que passa a tomar o formato da chamada linha elástica. Consideremos a viga simplesmente apoiada AB mostrada na figura abaixo. Antes da aplicação da carga P, o eixo longitudinal da viga é reto, tornando-se curvo após a flexão. Supondo-se que xy seja um plano de simetria e que todas as cargas estejam nesse plano, a curva ABC, denominada linha elástica, situa-se também nesse plano. Para deduzir a equação diferencial da linha elástica, utiliza-se a relação entre a curvatura k e o momento fletor M. A convenção de sinais para a curvatura da viga fletida relaciona-se com o sentido dado aos eixos coordenados. Supondo-se que o eixo x é positivo para a direita e que o eixo y é positivo para baixo, admite-se que a curvatura da viga é positiva quando sua concavidade estiver voltada para baixo. Assim, a viga representada na figura anterior tem curvatura negativa. Sabendo-se que momento fletor positivo produz compressão na fibra superior e tração na fibra inferior, conclui-se que M positivo produz curvatura negativa na superfície neutra da viga. Então: EI )x(M1 k −== ρ (1) m1 m2 d θ θ - (b) ρ O P y x x dx d m1 m2 d C BA (a) y
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 55 onde : M(x) é o momento fletor numa seção transversal distante x da extremidade esquerda da viga; E é o módulo de elasticidade longitudinal do material; I é o momento de inércia da seção transversal em relação ao eixo que passa pelo centróide da seção; ρ é o raio de curvatura. A expressão anterior é válida somente para materiais no regime elástico e IE ⋅ é chamado de produto de rigidez. Para estabelecer a relação entre a curvatura k e a equação da elástica, consideram- se dois pontos, m1 e m2, distantes ds um do outro, conforme mostra a figura. Em cada um desses pontos, traça-se uma normal à tangente da curva que irão se encontrar no centro de curvatura O. Admitindo-se que a tangente à linha elástica no ponto m1 faça um ângulo θ com o eixo x, então no ponto m2 o ângulo correspondente será θθ d− , onde θd é o ângulo entre as normais Om1 e Om2. A figura mostra que θρ dds ⋅= e que ds d1 θ ρ = . Então, a curvatura k é igual à taxa de variação do ângulo θ em relação à distância s, medida ao longo da linha elástica: ds d1 k θ ρ == (2) Na maioria das aplicações práticas ocorrem apenas pequenas deflexões nas vigas. Assim, tanto o ângulo θ quanto a inclinação da curva são valores muito pequenos, podendo-se admitir: dxds ≈ (3) dx dy tg =≈ θθ (4) onde y é a deflexão da viga a partir de sua posição inicial. Substituindo na equação da elástica, chega-se a: IE M dx yd k 2 2 ⋅ −== (5) que é a equação diferencial de 2a ordem que rege o comportamento da linha elástica de uma viga. Essa equação deve ser integrada em cada caso particular para se ter a deflexão y. 1.1 – Vigas Simplesmente Apoiadas Seja a viga bi-apoiada com comprimento L, seção com momento de inércia I e material com módulo de elasticidade E, submetida a um carregamento uniformemente distribuído q. q A x L B
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 56 Os diagramas de esforços solicitantes, rotações e deflexões são: O momento fletor na seção distante x do apoio A é: 2 xq 2 xLq M 2 ⋅ − ⋅⋅ = (6) A equação da linha elástica é: 2 xq 2 xLq dx yd IE 2 2 2 ⋅ + ⋅⋅ −=⋅⋅ (7) Integrando, obtém-se: 1 32 C 6 xq 4 xLq dx dy IE + ⋅ + ⋅⋅ −=⋅⋅ (8) onde 1C é uma constante de integração. Pela simetria, a inclinação da curva elástica no meio do vão é nula. Tem-se, então, a condição: 0 dx dy ==θ , quando 2 Lx = . Entrando com esta condição na Eq. (8), chega-se a: 24 Lq C 3 1 ⋅ = (9) Substituindo 1C na Eq. (8), obtém-se: 24 Lq 6 xq 4 xLq dx dy IE 332 ⋅ + ⋅ + ⋅⋅ −=⋅⋅ (10) Q M θ y θ0 ymax
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 57 Integrando novamente, chega-se a: 2 343 C 24 xLq 24 xq 12 xLq yIE + ⋅⋅ + ⋅ + ⋅⋅ −=⋅⋅ (11) Sabendo que 0y = quando 0x = , tem-se: 0C2 = (12) Logo, a expressão da deflexão em qualquer seção da viga é: ( )323 xxL2L IE24 xq y +⋅⋅−⋅ ⋅⋅ ⋅ = (13) A flecha máxima ocorre no meio do vão e é igual a: IE384 Lq5 y 4 max ⋅⋅ ⋅⋅ = (14) A rotação máxima ocorre nas extremidades da viga e é igual a: IE24 Lq dx dy 3 A ⋅⋅ ⋅ ==θ (15) Consideremos a viga simplesmente apoiada com carga concentrada P, cuja posição é definida pelas distâncias a e b das extremidades. Existem duas expressões para o momento fletor: uma para a parte à esquerda da carga e outra para a parte à direita. Assim, pode-se escrever a equação diferencial de 2a ordem da linha elástica para cada parte da viga, tal que: a b P Pb/L Pa/L M θ y ymax Q θΑ θB
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 58 para ax0 ≤≤ → L xbP dx yd IE 2 2 ⋅⋅ −=⋅⋅ (16) para Lxa ≤≤ → )ax(P L xbP dx yd IE 2 2 −⋅+ ⋅⋅ −=⋅⋅ (17) Integrando duas vezes as duas expressões, os resultados incluirão quatro constantes arbitrárias que serão determinadas a partir das condições de contorno: a) em ax = , as inclinações das duas partes da viga são iguais; b) em ax = , as flechas das duas partes são iguais; c) em 0x = , a flecha é nula; d) em Lx = , a flecha é nula. As expressões da linha elástica para as partes da viga à esquerda e à direita da carga P são: para ax0 ≤≤ : ( )222 xbL L6 xbP yIE −−⋅ ⋅ ⋅⋅ =⋅⋅ (18) para Lxa ≤≤ : ( ) ( ) 6 axP xbL L6 xbP yIE 3 222 −⋅ +−−⋅ ⋅ ⋅⋅ =⋅⋅ (19) As rotações das duas partes da viga são: para ax0 ≤≤ : ( )222 x3bL L6 bP dx dy IE −−⋅ ⋅ ⋅ =⋅⋅ (20) para Lxa ≤≤ : ( ) ( ) 2 axP x3bL L6 bP dx dy IE 2 222 −⋅ +−−⋅ ⋅ ⋅ =⋅⋅ (21) As rotações nas extremidades da viga são: ( ) ( ) IEL6 bLbaP bL IEL6 bP 22 A ⋅⋅⋅ +⋅⋅⋅ =−⋅ ⋅⋅⋅ ⋅ =θ (22) ( ) IEL6 aLbaP B ⋅⋅⋅ +⋅⋅⋅ =θ (23) A flecha máxima é:
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 59 ( ) IEL39 bLbP y 2322 max ⋅⋅⋅⋅ −⋅⋅ = (24) A simetria de uma viga biapoiada com carga concentrada no meio do vão permite evitar que se enfrente a dificuldade de se ter duas equações para M(x). Assim, pode-se escrever a equação diferencial de 2a ordem da linha elástica para cada parte da viga, tal que: 2 xP dx yd IE 2 2 ⋅ −=⋅⋅ (25) Integrando, obtém-se: 1 2 C 4 xP dx dy IE + ⋅ −=⋅⋅ (26) Levando-se em conta que em 2 Lx = , a rotação é nula: 16 LP C 2 1 ⋅ = (27) Integrando novamente a expressão, obtém-se: 2 23 C 16 xLP 12 xP yIE + ⋅⋅ + ⋅ −=⋅⋅ (28) Como a flecha é nula em 0x = , a constante 2C é nula. As equações que definem a rotação e a flecha numa seção distante x da extremidade da viga são: IE16 LP IE4 xP 22 ⋅⋅ ⋅ + ⋅⋅ ⋅ −=θ (29) IE16 xLP IE12 xP y 23 ⋅⋅ ⋅⋅ + ⋅⋅ ⋅ −= (30) A rotação no apoio é: IE16 LP 2 ⋅⋅ ⋅ =θ (31) A flecha máxima no meio do vão é: IE48 LP y 3 max ⋅⋅ ⋅ = (32)
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 60 1.2 – Vigas em balanço A figura mostra uma viga em balanço com carregamento uniforme de intensidade q. A equação diferencial de 2a ordem da linha elástica é: ( ) 2 xLq dx yd IE 2 2 2 −⋅ =⋅⋅ (33) A primeira integração desta equação fornece: ( ) 1 3 C 6 xLq dx dy IE + −⋅ −=⋅⋅ (34) No apoio A (engaste), a rotação da viga é nula, então: 6 Lq C 3 1 ⋅ = (35) A expressão da rotação em uma seção distante x do apoio é: ( )22 xxL3L3 IE6 xq +⋅⋅−⋅⋅ ⋅⋅ ⋅ =θ (36) Integrando novamente a expressão anterior, obtém-se: ( ) 2 22 2 CxxL4L6 IE24 xq y ++⋅⋅−⋅⋅ ⋅⋅ ⋅ = (37) Como a flecha no apoio é nula, então 0C2 = . Logo: ( )22 2 xxL4L6 IE24 xq y +⋅⋅−⋅⋅ ⋅⋅ ⋅ = (38) L x Q M θ y yL θL θL q
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 61 O ângulo de rotação e a flecha na extremidade livre da viga são: IE6 Lq 3 ⋅⋅ ⋅ =θ (39) IE8 Lq y 4 ⋅⋅ ⋅ = (40) 2 – Método da Superposição A linearidade da relação entre esforços e deformações nas estruturas que trabalham na fase elástica permite aplicar o princípio da superposição dos efeitos, computando-se o valor global da deformação para um carregamento complexo como sendo o resultado da soma algébrica das deformações causadas pelas cargas, como se tivessem sido aplicadas isoladamente. NOTA: o método da superposição é especialmente útil quando o carregamento puder ser subdividido em condições de carregamento parciais, dos quais já se conhecem as deflexões. A tabela mostra as equações da elástica, as rotações e as deflexões em vigas isostáticas com diferentes carregamentos e condições de contorno.
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 62 X – FLAMBAGEM 1 – Introdução No dimensionamento dos elementos estruturais submetidos a esforços normais, vínhamos impondo duas condições: a) Resistência da estrutura: admx A N σσ ≤= b) Controle de deformação: admL AE LN L ∆∆ ≤ ⋅ ⋅ = A partir de agora, vamos impor também a condição de estabilidade, que é a capacidade para suportar uma dada carga sem sofrer uma mudança brusca em sua configuração. 2 – Estabilidade x Instabilidade Consideremos o modelo simplificado que consiste em duas barras rígidas, AC e BC, ligadas em C por um pino e uma mola de constante k. Se as duas barras e as duas forças P e P´ estão perfeitamente alinhadas, o sistema permanece em equilíbrio enquanto não ocorrerem perturbações. P P´ C a b P P´ A B A C ∆θ k B Tipos de Equilíbrio: (a) estável; (b) indiferente; (c) instável (a) (b) (c)
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 63 P P´ L x y B A y Q Mas, suponhamos que movemos o ponto C ligeiramente para a direita, de tal forma que cada barra forme com a vertical um pequeno ângulo θ∆ . O sistema, nessas condições, pode voltar à sua condição de equilíbrio ou continuar se movendo para fora dessa posição. No primeiro caso, o sistema é chamado de estável e no segundo caso, de instável. O valor da carga que equilibra o sistema é chamado de carga crítica e é designada por Pcr. 3 – Fórmula de Euler para Colunas com Extremidades Articuladas Queremos determinar o valor crítico da carga P para o qual o sistema deixa de ser estável. Se crPP > , o menor desalinhamento ou perturbação provoca flambagem da coluna, que assume a configuração da figura. Chamando de x a distância da extremidade A da coluna até o ponto Q de sua linha elástica e de y a deflexão desse ponto, observamos que o momento fletor em Q é: yPM ⋅−= (1) Substituindo na equação da elástica: IE yP IE M dx yd 2 2 ⋅ ⋅ −= ⋅ = (2) ou: 0 IE yP dx yd 2 2 = ⋅ ⋅ + (3) Essa é uma equação diferencial de segunda ordem, homogênea, com coeficientes constantes. A solução dessa expressão resulta na equação da carga crítica ou fórmula de Euler, dada por:
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 64 2 2 cr L IE P ⋅⋅ = π (4) Nota-se que o valor da carga crítica depende apenas das dimensões da coluna e do módulo de elasticidade do material. 4 – Fórmula de Euler para Colunas com Outras Condições de Contorno No caso de uma coluna com uma extremidade livre A, onde se aplica a carga P, e a outra extremidade B engastada, observamos que a coluna se comporta como parte de uma coluna com extremidades articuladas. A carga crítica para a coluna com extremidade livre da figura (a) é a mesma da coluna bi-articulada da figura (b) e é obtida da fórmula de Euler, usando comprimento da coluna igual ao dobro do comprimento L real. Dizemos que o comprimento efetivo de flambagem Le da coluna com extremidade livre é igual a 2L, que substituída na fórmula de Euler fornece: ( )2 2 cr L2 IE P ⋅⋅ = π (5) A fórmula de Euler, aplicável a diversas condições de contorno, pode ser reescrita na forma: 2 e 2 cr L IE P ⋅⋅ = π (6) onde Le é o comprimento efetivo de flambagem (distância entre duas seções da coluna onde o momento fletor é nulo). A figura apresenta alguns exemplos comuns de condições de extremidades para pilares de comprimento L e os correspondentes comprimentos efetivos de flambagem Le para aplicação na fórmula de Euler. P b Le=2L a A B L A B P
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 65 5 – Índice de Esbeltez A fórmula de Euler pode ser reescrita utilizando o conceito de raio de giração r da seção, tal que: 2 rAI ⋅= (7) onde A é a área da seção e r é o raio de giração (distância hipotética em que estaria concentrada toda a área). Substituindo na fórmula de Euler, chega-se a: 2 e 2 2 e 22 cr r L AE L rAE P ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅⋅ = ⋅⋅⋅ = ππ (8) A relação r Le é chamada índice de esbeltez da coluna. O valor da tensão que corresponde à carga crítica é chamado tensão crítica e designado por crσ , tal que: 2 e 2 cr cr r L E A P ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ == π σ (9) A expressão anterior mostra que a tensão crítica é proporcional ao módulo de elasticidade do material e inversamente proporcional ao quadrado do índice de esbeltez da coluna. O gráfico de crσ em função de r Le foi feito para o aço estrutural, com GPa200E = e MPa250y =σ . L Le = L Le = 2L Le = 0,5L Le = 0,7L
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 66 Le/r 100 200 300 σcr (MPa) Aço estrutural curta intermediária longa 100 200 σy Fórmula de Euler A figura mostra que, para colunas longas e delgadas (com índice de esbeltez elevado), a tensão considerada crítica para o dimensionamento é aquela dada pela fórmula de Euler, enquanto que para colunas curtas e robustas, a tensão crítica será a de escoamento do material. Para colunas com esbeltez intermediária, várias fórmulas empíricas são propostas na bibliografia especializada, objetivando a determinação da carga crítica de ruína para cada tipo de material. 6 – Carga excêntrica. Fórmula da Secante. Chamemos de e à excentricidade da carga P aplicada à coluna bi-articulada da figura. Substituindo a carga excêntrica por uma carga concentrada P e um momento fletor conjugado MA igual a eP ⋅ , fica claro que, por menor que sejam a carga P e a excentricidade e, o momento MA sempre irá provocar alguma flexão na coluna. Se a carga excêntrica aumentar, aumentam também a carga centrada P e o conjugado MA, o que provoca majoração da flexão na coluna. Assim, o problema da flambagem não é mais uma questão de se determinar até que ponto uma coluna se mantém reta e estável sob a ação de uma carga crescente, mas uma questão de se determinar até que ponto pode-se permitir a majoração da flexão pelo aumento da carga, sem exceder a tensão admissível ou a deflexão máxima permitida maxy . L 2 L ymáx P P e y Q
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 67 Chamando de x a distância da extremidade A da coluna até o ponto Q de sua linha elástica e de y a deflexão desse ponto, observamos que o momento fletor em Q é: ePyPMyPM A ⋅−⋅−=−⋅−= (10) Substituindo o valor de M na equação da elástica: IE eP IE yP dx yd 2 2 ⋅ ⋅ −= ⋅ ⋅ + (11) que é uma equação diferencial de segunda ordem com coeficientes constantes. A solução dessa expressão resulta em: 2 2 cr L IE P ⋅⋅ = π que é a própria fórmula de Euler. A tensão máxima ocorre na seção da coluna em que atua o maior momento fletor e é obtida pela soma da tensão normal devida à força axial e da tensão normal devida ao momento fletor máximo: ( ) I ceyP A P I cM A P maxmax max ⋅+⋅ += ⋅ +=σ (12) onde: ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ −⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ⋅ ⋅ ⋅= 1 2 L IE P seceymax (13) Na eq. (12), c é a distância da fibra mais afastada em relação ao centróide da seção transversal. Substituindo na expressão anterior o valor de maxy e 2 rAI ⋅= , chega-se a: ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ⋅ ⋅ ⋅ ⋅ +⋅= r L AE P 2 1 sec r ce 1 A P e 2maxσ (14) onde o comprimento efetivo de flambagem é usado para tornar a fórmula aplicável para quaisquer condições de extremidade. NOTA: A tensão maxσ não varia linearmente com a carga P, logo: a) Não se deve aplicar o princípio da superposição para a determinação das tensões provocadas por várias cargas aplicadas simultaneamente. Primeiro, calcula-se a resultante dos carregamentos, depois obtém-se maxσ ; b) O coeficiente de segurança deve ser aplicado ao carregamento e não à tensão.
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 68 Escrevendo a equação anterior para a relação A P , tem-se: ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ⋅ ⋅ ⋅ ⋅ + = r L AE P 2 1 sec r ce 1 A P e 2 maxσ (15) que é conhecida como fórmula da secante. OBS: a) O comprimento efetivo de flambagem é usado para tornar a fórmula aplicável para quaisquer condições de apoio; b) Uma vez que A P aparece nos dois membros, a Eq. (15) deve ser resolvida de forma interativa.
Universidade Federal Fluminense Flávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 69 Bibliografia Beer, F. P., Johnston Jr, E. R., Resistência dos Materiais, Makron Books, 3 ed, 1996. Notas de aula de Resistência dos Materiais I e II, UFF. Pamplona, C. F. M., Barbosa, P., Resistência dos Materiais X, www.uff.br/teleresmat. Sussekind, J. C., Curso de Análise Estrutural, v. 1, Editora Globo. Timoshenko, S. P., Gere, J. E., Mecânica dos Sólidos, v. 1, Livros Técnicos e Científicos, 1984. Timoshenko, S. P., Gere, J. E., Mecânica dos Sólidos, v. 2, Livros Técnicos e Científicos, 1984.

Mais conteúdo relacionado

PDF
Mecanica exercicios resolvidos
porwedson Oliveira

PDF
Rm exerc resolvidos
porWilliam Leandro

PDF
Resmat ii material de aula com exercicios da av1 até av2
porDouglas Alves

PPTX
Resistência dos materiais
porWillian De Sá

PDF
1 resistencia materiais-estaticas_estruturas - importantíssimo - usar este
porturmacivil51

PPTX
Apoios: Móvel, Fixo e Engaste
porAna Anicio

PDF
Exercicios resolvidos de resmat mecsol
porDanieli Franco Mota

DOCX
resumao resistencia dos materiais
porEclys Montenegro

Mecanica exercicios resolvidos
porwedson Oliveira

Rm exerc resolvidos
porWilliam Leandro

Resmat ii material de aula com exercicios da av1 até av2
porDouglas Alves

Resistência dos materiais
porWillian De Sá

1 resistencia materiais-estaticas_estruturas - importantíssimo - usar este
porturmacivil51

Apoios: Móvel, Fixo e Engaste
porAna Anicio

Exercicios resolvidos de resmat mecsol
porDanieli Franco Mota

resumao resistencia dos materiais
porEclys Montenegro


Mais procurados

PDF
Mecânica vetorial para engenheiros (estática) 7ª edição beer
porAnderson Carvalho

PDF
Introdução à mecânica dos fluidos 6ª ed. - robert w. fox; alan t. mc donald...
porGuilherme Miller

PDF
Resolução fogler 4ed.
porJéssica Kulhavy

PDF
Fundamentos da Física, Vol 1 mecanica - Halliday
porAndressa Kuibida

PDF
Mecanica dos Materiais Beer Johnston 7 edicao.pdf
porTomCosta18

PDF
Alvenaria estrutural
porWillian De Sá

PDF
Mecânica dos fluídos i capitulo 4
porBruno Gava

PDF
Exercicios resolvidos -_hidraulica_basic
porGerson Justino

PDF
Exemplo resolvido-teorema-de-castigliano
poraraujo_ing

PDF
Aula 04 cálculo das reações de apoio, estaticidade e estabilidade
porYellon Gurgel

PDF
Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016
porAfonso Celso Siqueira Silva

PDF
Resolução da lista de exercícios 1 complementos de rm-7
porEduardo Spech

PDF
111272491 exercicios-resolvidos-termo-ii
portwolipa

PDF
Glauco exercicios resolvidos (1)
porAmália Ribeiro

DOC
Centroide
porcesarengcivil

DOC
Reações de Apoio em Estruturas
porcamilapasta

PPTX
Teoria estruturas ii_aula1
porCarlos Alberto Shigu Ueno

PDF
Exercicios resolvidos de_hidraulica
porSérgio Lessa

PDF
Resistência dos materiais - Exercícios Resolvidos
porMoreira1972

PDF
Resistência dos Materiais - Torção
porRodrigo Meireles

Mecânica vetorial para engenheiros (estática) 7ª edição beer
porAnderson Carvalho

Introdução à mecânica dos fluidos 6ª ed. - robert w. fox; alan t. mc donald...
porGuilherme Miller

Resolução fogler 4ed.
porJéssica Kulhavy

Fundamentos da Física, Vol 1 mecanica - Halliday
porAndressa Kuibida

Mecanica dos Materiais Beer Johnston 7 edicao.pdf
porTomCosta18

Alvenaria estrutural
porWillian De Sá

Mecânica dos fluídos i capitulo 4
porBruno Gava

Exercicios resolvidos -_hidraulica_basic
porGerson Justino

Exemplo resolvido-teorema-de-castigliano
poraraujo_ing

Aula 04 cálculo das reações de apoio, estaticidade e estabilidade
porYellon Gurgel

Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016
porAfonso Celso Siqueira Silva

Resolução da lista de exercícios 1 complementos de rm-7
porEduardo Spech

111272491 exercicios-resolvidos-termo-ii
portwolipa

Glauco exercicios resolvidos (1)
porAmália Ribeiro

Centroide
porcesarengcivil

Reações de Apoio em Estruturas
porcamilapasta

Teoria estruturas ii_aula1
porCarlos Alberto Shigu Ueno

Exercicios resolvidos de_hidraulica
porSérgio Lessa

Resistência dos materiais - Exercícios Resolvidos
porMoreira1972

Resistência dos Materiais - Torção
porRodrigo Meireles


Destaque

PDF
Ensaio de compressão de corpos de-prova
porLuiz Orro de Freitas

PDF
Lista de exercícios
porolivema91

PDF
Flambagem exercícios de exemplos
porTiago Duarte

PDF
Aula 3 propriedades mecânicas dos materiais
porLidiane Augusto

PDF
Apostila técnica de mecânica dos fluidos
porValdineilao Lao

PPT
Capitulo 8 flexão (2)
porTiago Gomes

PDF
Ensaio de limite de liquidez e plasticidade
porEzequiel Borges

DOC
Mec solos exercícios resolvidos
porAdriana Inokuma

PDF
Estruturas 02
porRégis Portela

PDF
Aula 2 ensaios mecânicos e end - ensaio de tração
porAlex Leal

PPTX
Ensaio de compactação
porEzequiel Borges

PDF
Flexão lista 1
porWillian De Sá

PDF
5 flambagem elementos maquinas
porJuliana Souza

DOC
Capítulo 2 mecânica da conformação plástica dos metais
porMaria Adrina Silva

PDF
Apostila de Mecânica dos Solos
porBruno Castilho

PDF
Projeto unificado l , 1ª etapa ( resistência do material utilizado )
porLowrrayny Franchesca

DOCX
Chapter 5 failure theories final
porKhalil Alhatab

PDF
1 240 790
porAlberto Leal

PDF
Resolução dos Exercícios
porWillian De Sá

PPTX
Lajes mistas
porMayara Virgulino de Oliveira

Ensaio de compressão de corpos de-prova
porLuiz Orro de Freitas

Lista de exercícios
porolivema91

Flambagem exercícios de exemplos
porTiago Duarte

Aula 3 propriedades mecânicas dos materiais
porLidiane Augusto

Apostila técnica de mecânica dos fluidos
porValdineilao Lao

Capitulo 8 flexão (2)
porTiago Gomes

Ensaio de limite de liquidez e plasticidade
porEzequiel Borges

Mec solos exercícios resolvidos
porAdriana Inokuma

Estruturas 02
porRégis Portela

Aula 2 ensaios mecânicos e end - ensaio de tração
porAlex Leal

Ensaio de compactação
porEzequiel Borges

Flexão lista 1
porWillian De Sá

5 flambagem elementos maquinas
porJuliana Souza

Capítulo 2 mecânica da conformação plástica dos metais
porMaria Adrina Silva

Apostila de Mecânica dos Solos
porBruno Castilho

Projeto unificado l , 1ª etapa ( resistência do material utilizado )
porLowrrayny Franchesca

Chapter 5 failure theories final
porKhalil Alhatab

1 240 790
porAlberto Leal

Resolução dos Exercícios
porWillian De Sá

Lajes mistas
porMayara Virgulino de Oliveira


Semelhante a Apostila mecânica dos sólidos

PDF
Resistencia dos-materiais-para-entender-
porMa Dos Anjos Pacheco

PDF
Notas de aulas_resistencia1
porADRIANO ALMEIDA MATOS

PPT
Aula diagramas
porRoseno11

PDF
Apostila resistência dos materiais
porPedro Léo Ló Soares

PDF
Apostila eng2031
porRosa Faria

PPTX
Resistência dos materiais
porAndrew Cass

PDF
1ª aula introdução as estruturas aula inicial - conceitos
porGuilherme Figueiredo

PDF
Resistencia estabilidade
porfernandoafbarros

PDF
Apostila introdução à mecânica das estruturas - capítulos 1 a 5.pdf
porinnovarebim

PDF
Resistência dos Materiais Para Entender e Gostar
porHeloa08

PDF
1 resistenciamateriaisestaticasestruturas-importantssimo-usareste-13082817034...
poreverton galvao de neiva

PDF
Apostila de teoria
porFabinho Juntá Tuxá

PPTX
material usado na disciplina Materiais1.pptx
porssuser9e8fb2

PPTX
Morfologia das Estruturas __Apresentação
porRivanise Couto

PDF
Aula1
portaty23

PDF
1 resistenciamateriaisestaticasestruturas-importantssimo-usareste-13082817034...
poreverton galvao de neiva

PDF
1 resistenciamateriaisestaticasestruturas-importantssimo-usareste-13082817034...
porCarlos A. Silva

PDF
Fundamentos_de_Mecanica_dos_Solidos_Semana_01_02.pdf
porGrgoriTroina

PDF
A introducao e
porJosé Mota

PDF
Apostila fer
porCarlos Vieira

Resistencia dos-materiais-para-entender-
porMa Dos Anjos Pacheco

Notas de aulas_resistencia1
porADRIANO ALMEIDA MATOS

Aula diagramas
porRoseno11

Apostila resistência dos materiais
porPedro Léo Ló Soares

Apostila eng2031
porRosa Faria

Resistência dos materiais
porAndrew Cass

1ª aula introdução as estruturas aula inicial - conceitos
porGuilherme Figueiredo

Resistencia estabilidade
porfernandoafbarros

Apostila introdução à mecânica das estruturas - capítulos 1 a 5.pdf
porinnovarebim

Resistência dos Materiais Para Entender e Gostar
porHeloa08

1 resistenciamateriaisestaticasestruturas-importantssimo-usareste-13082817034...
poreverton galvao de neiva

Apostila de teoria
porFabinho Juntá Tuxá

material usado na disciplina Materiais1.pptx
porssuser9e8fb2

Morfologia das Estruturas __Apresentação
porRivanise Couto

Aula1
portaty23

1 resistenciamateriaisestaticasestruturas-importantssimo-usareste-13082817034...
poreverton galvao de neiva

1 resistenciamateriaisestaticasestruturas-importantssimo-usareste-13082817034...
porCarlos A. Silva

Fundamentos_de_Mecanica_dos_Solidos_Semana_01_02.pdf
porGrgoriTroina

A introducao e
porJosé Mota

Apostila fer
porCarlos Vieira


Apostila mecânica dos sólidos

  • 1.
    UNIVERSIDADE FEDERAL FLUMINENSE CENTROTECNOLÓGICO ESCOLA DE ENGENHARIA Departamento de Engenharia Civil RESISTÊNCIA DOS MATERIAIS IX Flávia Moll de Souza Judice Mayra Soares Pereira Lima Perlingeiro 2005
  • 2.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 1 SUMÁRIO I – Introdução.................................................................................................................... 2 II – Isostática..................................................................................................................... 4 III – Tração e Compressão ............................................................................................... 17 IV – Cisalhamento Puro.................................................................................................... 26 V – Torção ........................................................................................................................ 28 VI – Tensões em Vigas..................................................................................................... 32 VII – Flexão Composta ..................................................................................................... 40 VIII – Análise de Tensões................................................................................................. 45 IX – Deformação em Vigas............................................................................................... 54 X – Flambagem ................................................................................................................ 62 Bibliografia........................................................................................................................ 69

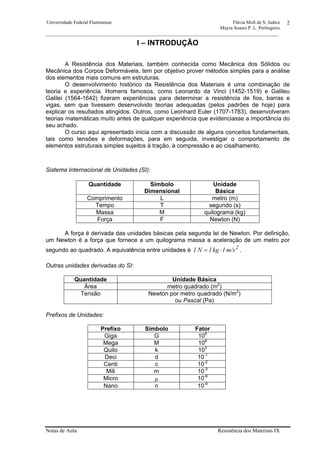

  • 3.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 2 I – INTRODUÇÃO A Resistência dos Materiais, também conhecida como Mecânica dos Sólidos ou Mecânica dos Corpos Deformáveis, tem por objetivo prover métodos simples para a análise dos elementos mais comuns em estruturas. O desenvolvimento histórico da Resistência dos Materiais é uma combinação de teoria e experiência. Homens famosos, como Leonardo da Vinci (1452-1519) e Galileu Galilei (1564-1642) fizeram experiências para determinar a resistência de fios, barras e vigas, sem que tivessem desenvolvido teorias adequadas (pelos padrões de hoje) para explicar os resultados atingidos. Outros, como Leonhard Euler (1707-1783), desenvolveram teorias matemáticas muito antes de qualquer experiência que evidenciasse a importância do seu achado. O curso aqui apresentado inicia com a discussão de alguns conceitos fundamentais, tais como tensões e deformações, para em seguida, investigar o comportamento de elementos estruturais simples sujeitos à tração, à compressão e ao cisalhamento. Sistema Internacional de Unidades (SI): Quantidade Símbolo Dimensional Unidade Básica Comprimento L metro (m) Tempo T segundo (s) Massa M quilograma (kg) Força F Newton (N) A força é derivada das unidades básicas pela segunda lei de Newton. Por definição, um Newton é a força que fornece a um quilograma massa a aceleração de um metro por segundo ao quadrado. A equivalência entre unidades é 2 m/s1kg1N1 ⋅= . Outras unidades derivadas do SI: Quantidade Unidade Básica Área metro quadrado (m2 ) Tensão Newton por metro quadrado (N/m2 ) ou Pascal (Pa) Prefixos de Unidades: Prefixo Símbolo Fator Giga G 109 Mega M 106 Quilo k 103 Deci d 10-1 Centi c 10-2 Mili m 10-3 Micro µ 10-6 Nano n 10-9

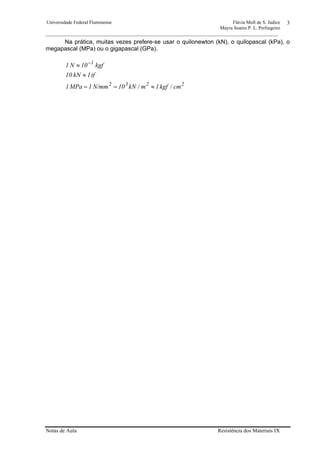

  • 4.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 3 Na prática, muitas vezes prefere-se usar o quilonewton (kN), o quilopascal (kPa), o megapascal (MPa) ou o gigapascal (GPa). 2232 1 cm/kgf1m/kN10N/mm1MPa1 tf1kN10 kgf01N1 ≈== ≈ ≈ −
  • 5.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 4 II – ISOSTÁTICA 1 – Grandezas Fundamentais 1.1 – Força As forças são grandezas vetoriais caracterizadas por direção, sentido e intensidade. 1.2 – Momento O momento representa a tendência de giro (rotação) em torno de um ponto provocada por uma força. 2 – Condições de Equilíbrio Um corpo qualquer submetido a um sistema de forças está em equilíbrio estático caso não haja qualquer tendência à translação ou à rotação. As equações universais da Estática que regem o equilíbrio de um sistema de forças no espaço são: ⎪ ⎪ ⎩ ⎪⎪ ⎨ ⎧ = = = ∑ ∑ ∑ 0F 0F 0F z y x ⎪ ⎪ ⎩ ⎪⎪ ⎨ ⎧ = = = ∑ ∑ ∑ 0M 0M 0M z y x F1 F2 F3 Fn ..... iii dFM ⋅= M2 F1 F3 F2 M1 Fidi O .
  • 6.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 5 3 – Graus de Liberdade Uma estrutura espacial possui seis graus de liberdade: três translações e três rotações segundo três eixos ortogonais. A fim de evitar a tendência de movimento da estrutura, estes graus de liberdade precisam ser restringidos. Esta restrição é dada pelos apoios (vínculos), que são dispositivos mecânicos que, por meio de esforços reativos, impedem certos deslocamentos da estrutura. Estes esforços reativos (reações), juntamente com as ações (cargas aplicadas à estrutura) formam um sistema em equilíbrio estático. 3.1 – Tipos de Apoio Classificam-se em três categorias: a) Apoio móvel ou do 1º gênero – é capaz de impedir o movimento do ponto vinculado do corpo numa direção pré-determinada; A representação esquemática indica a reação de apoio R na direção do único movimento impedido (deslocamento na vertical). b) Apoio fixo ou do 2º gênero ou rótula – é capaz de impedir qualquer movimento do ponto vinculado do corpo em todas as direções, permanecendo livre apenas a rotação; APOIO FIXO SÍMBOLO rótula V H APOIO MÓVEL SÍMBOLO Pino deslizante rolete R

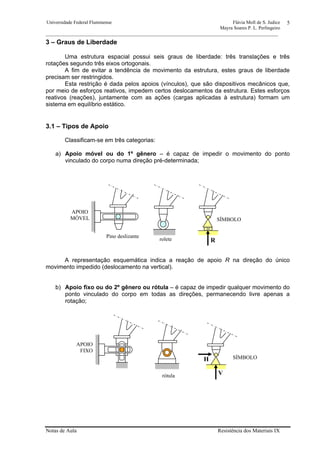

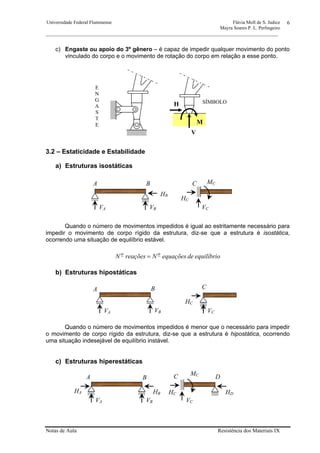

  • 7.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 6 c) Engaste ou apoio do 3º gênero – é capaz de impedir qualquer movimento do ponto vinculado do corpo e o movimento de rotação do corpo em relação a esse ponto. 3.2 – Estaticidade e Estabilidade a) Estruturas isostáticas Quando o número de movimentos impedidos é igual ao estritamente necessário para impedir o movimento de corpo rígido da estrutura, diz-se que a estrutura é isostática, ocorrendo uma situação de equilíbrio estável. equilíbriodeequaçõesNreaçõesN oo = b) Estruturas hipostáticas Quando o número de movimentos impedidos é menor que o necessário para impedir o movimento de corpo rígido da estrutura, diz-se que a estrutura é hipostática, ocorrendo uma situação indesejável de equilíbrio instável. c) Estruturas hiperestáticas SÍMBOLO E N G A S T E V H M A B VA VB HB C VC MC HC A B VA VB C VC HC A B VA VB HB C VC MC HCHA D HD

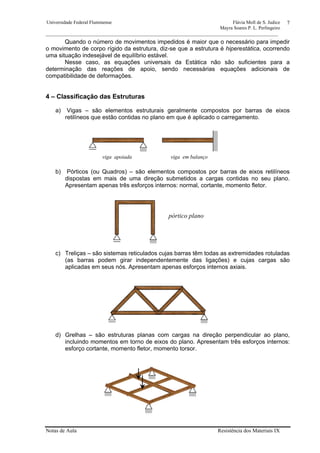

  • 8.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 7 Quando o número de movimentos impedidos é maior que o necessário para impedir o movimento de corpo rígido da estrutura, diz-se que a estrutura é hiperestática, ocorrendo uma situação indesejável de equilíbrio estável. Nesse caso, as equações universais da Estática não são suficientes para a determinação das reações de apoio, sendo necessárias equações adicionais de compatibilidade de deformações. 4 – Classificação das Estruturas a) Vigas – são elementos estruturais geralmente compostos por barras de eixos retilíneos que estão contidas no plano em que é aplicado o carregamento. b) Pórticos (ou Quadros) – são elementos compostos por barras de eixos retilíneos dispostas em mais de uma direção submetidos a cargas contidas no seu plano. Apresentam apenas três esforços internos: normal, cortante, momento fletor. c) Treliças – são sistemas reticulados cujas barras têm todas as extremidades rotuladas (as barras podem girar independentemente das ligações) e cujas cargas são aplicadas em seus nós. Apresentam apenas esforços internos axiais. d) Grelhas – são estruturas planas com cargas na direção perpendicular ao plano, incluindo momentos em torno de eixos do plano. Apresentam três esforços internos: esforço cortante, momento fletor, momento torsor. viga apoiada viga em balanço pórtico plano

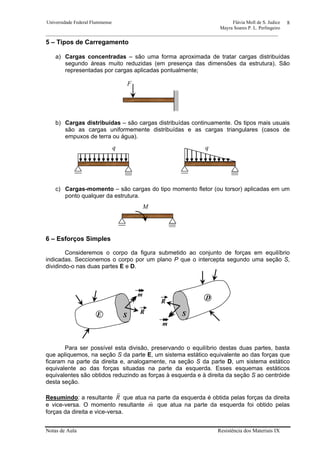

  • 9.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 8 5 – Tipos de Carregamento a) Cargas concentradas – são uma forma aproximada de tratar cargas distribuídas segundo áreas muito reduzidas (em presença das dimensões da estrutura). São representadas por cargas aplicadas pontualmente; b) Cargas distribuídas – são cargas distribuídas continuamente. Os tipos mais usuais são as cargas uniformemente distribuídas e as cargas triangulares (casos de empuxos de terra ou água). c) Cargas-momento – são cargas do tipo momento fletor (ou torsor) aplicadas em um ponto qualquer da estrutura. 6 – Esforços Simples Consideremos o corpo da figura submetido ao conjunto de forças em equilíbrio indicadas. Seccionemos o corpo por um plano P que o intercepta segundo uma seção S, dividindo-o nas duas partes E e D. Para ser possível esta divisão, preservando o equilíbrio destas duas partes, basta que apliquemos, na seção S da parte E, um sistema estático equivalente ao das forças que ficaram na parte da direita e, analogamente, na seção S da parte D, um sistema estático equivalente ao das forças situadas na parte da esquerda. Esses esquemas estáticos equivalentes são obtidos reduzindo as forças à esquerda e à direita da seção S ao centróide desta seção. Resumindo: a resultante R r que atua na parte da esquerda é obtida pelas forças da direita e vice-versa. O momento resultante m r que atua na parte da esquerda foi obtido pelas forças da direita e vice-versa. F M q q E m S R D m S R
  • 10.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 9 Uma seção S de um corpo em equilíbrio está, em equilíbrio, submetida a um par de forças R r e (- R r ) e a um par de momentos m r e (- m r ) aplicados no seu centróide e resultantes da redução, a este centróide, das forças atuantes, respectivamente, à esquerda e à direita da seção S. Decompondo os vetores R r e m r em duas componentes, uma perpendicular à seção S e outra situada no próprio plano da seção S, obtemos as forças N r (perpendicular a S) e Q r (pertencente a S) e os momentos T r (perpendicular a S) e M r (pertencente a S), aos quais chamamos esforços simples atuantes na seção S. OBS: É indiferente calcular os esforços simples atuantes numa seção entrando com as forças da parte à esquerda ou da parte à direita da seção na prática. Usaremos as forças do lado que nos conduzir ao menor trabalho de cálculo. a) Esforço normal N r – tende a promover variação da distância que separa as seções, permanecendo as mesmas paralelas uma à outra. O esforço normal será positivo quando de tração, ou seja, quando tender a afastar duas seções infinitamente próximas, e negativo quando de compressão. b) Esforço cortante Q r – tende a promover o deslizamento relativo de uma seção em relação à outra (tendência de corte). Dizemos que o esforço cortante Q r é positivo quando, calculado pelas forças situadas do lado esquerdo da seção, tiver o sentido positivo do eixo y e quando calculado pelas forças situadas do lado direito da seção, tiver o sentido oposto ao sentido positivo do eixo y. M R m x N Q T x C C N N NN ds ⊕ m R m SR C C

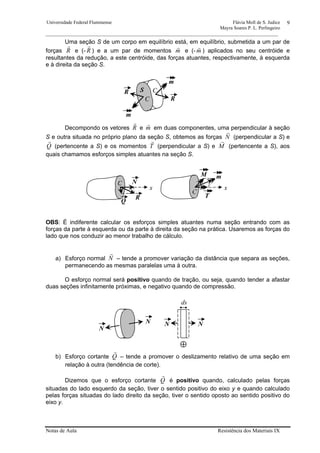

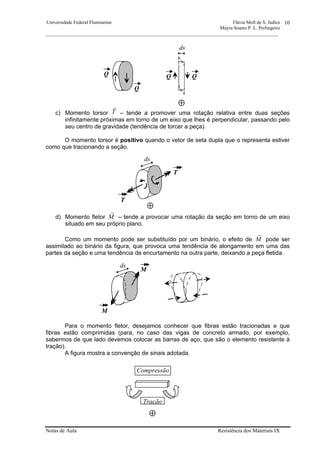

  • 11.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 10 c) Momento torsor T r – tende a promover uma rotação relativa entre duas seções infinitamente próximas em torno de um eixo que lhes é perpendicular, passando pelo seu centro de gravidade (tendência de torcer a peça). O momento torsor é positivo quando o vetor de seta dupla que o representa estiver como que tracionando a seção. d) Momento fletor M r – tende a provocar uma rotação da seção em torno de um eixo situado em seu próprio plano. Como um momento pode ser substituído por um binário, o efeito de M r pode ser assimilado ao binário da figura, que provoca uma tendência de alongamento em uma das partes da seção e uma tendência de encurtamento na outra parte, deixando a peça fletida. Para o momento fletor, desejamos conhecer que fibras estão tracionadas e que fibras estão comprimidas (para, no caso das vigas de concreto armado, por exemplo, sabermos de que lado devemos colocar as barras de aço, que são o elemento resistente à tração). A figura mostra a convenção de sinais adotada. T ds ⊕ T M ds M Tração Compressão ⊕ Q Q QQ ds ⊕

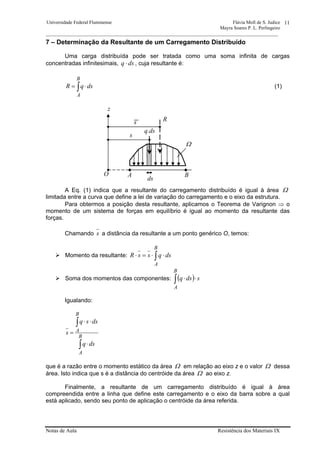

  • 12.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 11 7 – Determinação da Resultante de um Carregamento Distribuído Uma carga distribuída pode ser tratada como uma soma infinita de cargas concentradas infinitesimais, dsq ⋅ , cuja resultante é: ∫ ⋅= B A dsqR (1) A Eq. (1) indica que a resultante do carregamento distribuído é igual à área Ω limitada entre a curva que define a lei de variação do carregamento e o eixo da estrutura. Para obtermos a posição desta resultante, aplicamos o Teorema de Varignon ⇒ o momento de um sistema de forças em equilíbrio é igual ao momento da resultante das forças. Chamando s a distância da resultante a um ponto genérico O, temos: Momento da resultante: ∫ ⋅⋅=⋅ B A dsqssR Soma dos momentos das componentes: ( ) sdsq B A ⋅⋅∫ Igualando: ∫ ∫ ⋅ ⋅⋅ = B A B A dsq dssq s que é a razão entre o momento estático da área Ω em relação ao eixo z e o valor Ω dessa área. Isto indica que s é a distância do centróide da área Ω ao eixo z. Finalmente, a resultante de um carregamento distribuído é igual à área compreendida entre a linha que define este carregamento e o eixo da barra sobre a qual está aplicado, sendo seu ponto de aplicação o centróide da área referida. s s R q.ds z Ω A BO ds
  • 13.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 12 8 – As Equações Fundamentais da Estática. Diagramas de Esforços As equações fundamentais da Estática, deduzidas para uma viga com carga vertical uniformemente distribuída, são: s s Q ds dM = (2) )s(q ds dQs −= (3) Essas expressões permitem obter os esforços solicitantes nas diversas seções da viga em função do carregamento q(x) atuante. A representação gráfica dos esforços nas seções ao longo de todo o elemento é feita a partir dos diagrama de esforços (linhas de estado). Com base na Eq. (2), temos que o coeficiente angular da tangente ao diagrama de momentos fletores numa seção S é igual ao esforço cortante nela atuante. A partir da Eq. (3), temos que o coeficiente angular da tangente ao diagrama de esforços cortantes numa seção S é igual ao valor da taxa de carga atuante nesta seção com o sinal trocado. 8.1 – Caso de Vigas Biapoiadas Sujeitas à Carga Concentrada ∑ =⇒= 0H0F Bx ∑ =+⇒= PVV0F BAy l bP V l aP V0aPlV0M ABBA ⋅ =⇒ ⋅ =⇒=⋅−⋅⇒=∑ A B VA VB HB a b P l l baP ⋅⋅ l aP ⋅ ⊕ ⊕ DEC DMF l bP ⋅
  • 14.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 13 Pelas Eq. (2) e (3), sabemos que, num trecho descarregado ( 0q = ), o DEC será uma reta horizontal ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ =−= 0q ds dQ e o DMF será uma reta ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ == tetanconsQ ds dM . OBS: a) O DMF possui um ponto anguloso em S, pois temos esqs esqs Q ds dM =⎟ ⎠ ⎞ ⎜ ⎝ ⎛ e dirs dirs Q ds dM =⎟ ⎠ ⎞ ⎜ ⎝ ⎛ e, no caso, dirsesqs QQ ≠ ; b) Na seção S, não se define o esforço cortante; ele é definido à esquerda e à direita da seção, sofrendo nela uma descontinuidade igual a P. Conclusão: Sob uma carga concentrada, o DMF apresenta um ponto anguloso e o DEC apresenta uma descontinuidade igual ao valor dessa carga. 8.2 – Caso de Vigas Biapoiadas Sujeitas à Carga Uniformemente Distribuída ∑ =⇒= 0H0F Bx ∑ ⋅=+⇒= lqVV0F BAy 2 lq V 2 lq V0 2 l lqlV0M ABBA ⋅ =⇒ ⋅ =⇒=⋅⋅−⋅⇒=∑ Numa seção genérica S, temos: ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ −⋅⋅=⋅⋅−⋅ ⋅ = 2 22 s l x l x 2 l q 2 x xqx 2 lq M xq 2 lq Qs ⋅− ⋅ = q A B VA VB HB x l xq ⋅

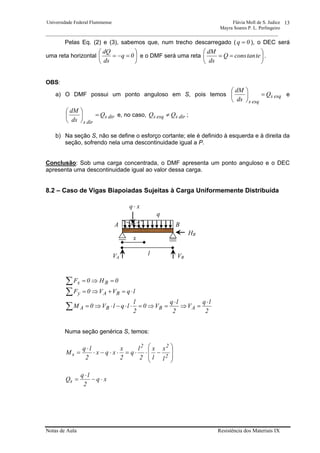

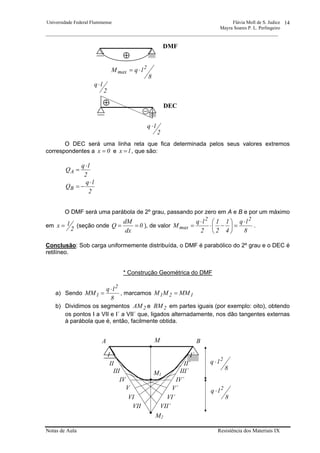

  • 15.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 14 O DEC será uma linha reta que fica determinada pelos seus valores extremos correspondentes a 0x = e lx = , que são: 2 lq QA ⋅ = 2 lq QB ⋅ −= O DMF será uma parábola de 2º grau, passando por zero em A e B e por um máximo em 2 lx = (seção onde 0 dx dM Q == ), de valor 8 lq 4 1 2 1 2 lq M 22 max ⋅ =⎟ ⎠ ⎞ ⎜ ⎝ ⎛ −⋅ ⋅ = . Conclusão: Sob carga uniformemente distribuída, o DMF é parabólico do 2º grau e o DEC é retilíneo. * Construção Geométrica do DMF a) Sendo 8 lq MM 2 1 ⋅ = , marcamos 121 MMMM = b) Dividimos os segmentos 2AM e 2BM em partes iguais (por exemplo: oito), obtendo os pontos I a VII e I´ a VII´ que, ligados alternadamente, nos dão tangentes externas à parábola que é, então, facilmente obtida. 2 lq ⋅ ⊕ DEC 8 lqM 2 max ⋅= DMF 2 lq⋅ ⊕ VII´ VI´ V´ IV´ III´ II´ I´ VII VI V IV III II I BA M1 M2 M 8 lq 2 ⋅ 8 lq 2 ⋅

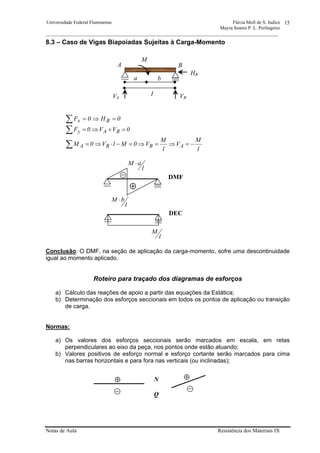

  • 16.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 15 8.3 – Caso de Vigas Biapoiadas Sujeitas à Carga-Momento ∑ =⇒= 0H0F Bx ∑ =+⇒= 0VV0F BAy l M V l M V0MlV0M ABBA −=⇒=⇒=−⋅⇒=∑ Conclusão: O DMF, na seção de aplicação da carga-momento, sofre uma descontinuidade igual ao momento aplicado. Roteiro para traçado dos diagramas de esforços a) Cálculo das reações de apoio a partir das equações da Estática; b) Determinação dos esforços seccionais em todos os pontos de aplicação ou transição de carga. Normas: a) Os valores dos esforços seccionais serão marcados em escala, em retas perpendiculares ao eixo da peça, nos pontos onde estão atuando; b) Valores positivos de esforço normal e esforço cortante serão marcados para cima nas barras horizontais e para fora nas verticais (ou inclinadas); M A B VA VB HB a b l l aM ⋅ l M DEC DMF ⊕ l bM ⋅ ⊕ ⊕N Q
  • 17.

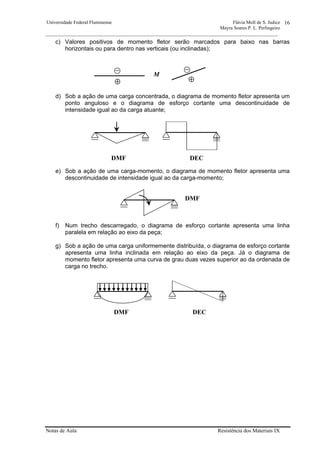

    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 16 c) Valores positivos de momento fletor serão marcados para baixo nas barras horizontais ou para dentro nas verticais (ou inclinadas); d) Sob a ação de uma carga concentrada, o diagrama de momento fletor apresenta um ponto anguloso e o diagrama de esforço cortante uma descontinuidade de intensidade igual ao da carga atuante; e) Sob a ação de uma carga-momento, o diagrama de momento fletor apresenta uma descontinuidade de intensidade igual ao da carga-momento; f) Num trecho descarregado, o diagrama de esforço cortante apresenta uma linha paralela em relação ao eixo da peça; g) Sob a ação de uma carga uniformemente distribuída, o diagrama de esforço cortante apresenta uma linha inclinada em relação ao eixo da peça. Já o diagrama de momento fletor apresenta uma curva de grau duas vezes superior ao da ordenada de carga no trecho. ⊕ ⊕ M DECDMF DMF DECDMF

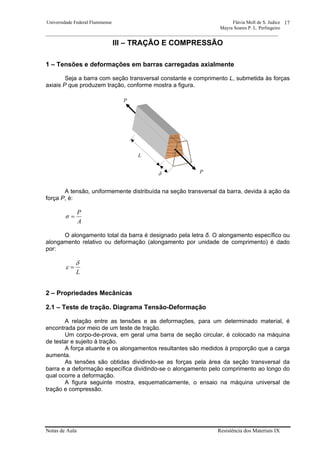

  • 18.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 17 III – TRAÇÃO E COMPRESSÃO 1 – Tensões e deformações em barras carregadas axialmente Seja a barra com seção transversal constante e comprimento L, submetida às forças axiais P que produzem tração, conforme mostra a figura. A tensão, uniformemente distribuída na seção transversal da barra, devida à ação da força P, é: A P σ = O alongamento total da barra é designado pela letra δ. O alongamento específico ou alongamento relativo ou deformação (alongamento por unidade de comprimento) é dado por: L δ ε = 2 – Propriedades Mecânicas 2.1 – Teste de tração. Diagrama Tensão-Deformação A relação entre as tensões e as deformações, para um determinado material, é encontrada por meio de um teste de tração. Um corpo-de-prova, em geral uma barra de seção circular, é colocado na máquina de testar e sujeito à tração. A força atuante e os alongamentos resultantes são medidos à proporção que a carga aumenta. As tensões são obtidas dividindo-se as forças pela área da seção transversal da barra e a deformação específica dividindo-se o alongamento pelo comprimento ao longo do qual ocorre a deformação. A figura seguinte mostra, esquematicamente, o ensaio na máquina universal de tração e compressão. L δ P P

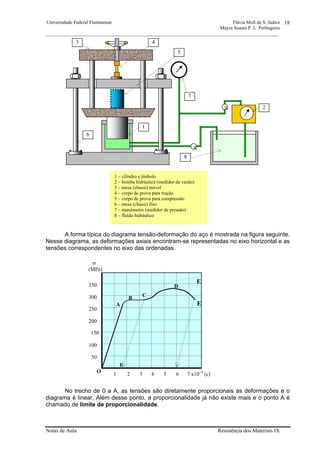

  • 19.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 18 A forma típica do diagrama tensão-deformação do aço é mostrada na figura seguinte. Nesse diagrama, as deformações axiais encontram-se representadas no eixo horizontal e as tensões correspondentes no eixo das ordenadas. No trecho de 0 a A, as tensões são diretamente proporcionais às deformações e o diagrama é linear. Além desse ponto, a proporcionalidade já não existe mais e o ponto A é chamado de limite de proporcionalidade. 2 1 – cilindro e êmbolo 2 – bomba hidráulica (medidor de vazão) 3 – mesa (chassi) móvel 4 – corpo de prova para tração 5 – corpo de prova para compressão 6 – mesa (chassi) fixo 7 – manômetro (medidor de pressão) 8 – fluido hidráulico x x 1 7 3 4 5 6 8 1 2 3 4 5 6 7 x10−4 (ε) 50 100 200 250 300 350 150 σ (MPa) A B D E E * F O C
  • 20.

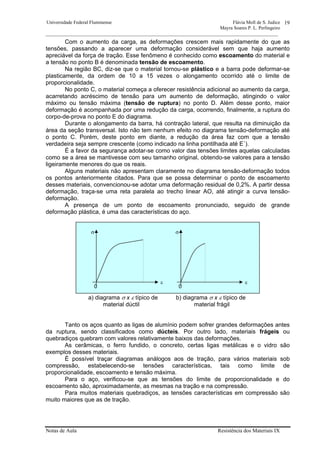

    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 19 Com o aumento da carga, as deformações crescem mais rapidamente do que as tensões, passando a aparecer uma deformação considerável sem que haja aumento apreciável da força de tração. Esse fenômeno é conhecido como escoamento do material e a tensão no ponto B é denominada tensão de escoamento. Na região BC, diz-se que o material tornou-se plástico e a barra pode deformar-se plasticamente, da ordem de 10 a 15 vezes o alongamento ocorrido até o limite de proporcionalidade. No ponto C, o material começa a oferecer resistência adicional ao aumento da carga, acarretando acréscimo de tensão para um aumento de deformação, atingindo o valor máximo ou tensão máxima (tensão de ruptura) no ponto D. Além desse ponto, maior deformação é acompanhada por uma redução da carga, ocorrendo, finalmente, a ruptura do corpo-de-prova no ponto E do diagrama. Durante o alongamento da barra, há contração lateral, que resulta na diminuição da área da seção transversal. Isto não tem nenhum efeito no diagrama tensão-deformação até o ponto C. Porém, deste ponto em diante, a redução da área faz com que a tensão verdadeira seja sempre crescente (como indicado na linha pontilhada até E´). É a favor da segurança adotar-se como valor das tensões limites aquelas calculadas como se a área se mantivesse com seu tamanho original, obtendo-se valores para a tensão ligeiramente menores do que os reais. Alguns materiais não apresentam claramente no diagrama tensão-deformação todos os pontos anteriormente citados. Para que se possa determinar o ponto de escoamento desses materiais, convencionou-se adotar uma deformação residual de 0,2%. A partir dessa deformação, traça-se uma reta paralela ao trecho linear AO, até atingir a curva tensão- deformação. A presença de um ponto de escoamento pronunciado, seguido de grande deformação plástica, é uma das características do aço. a) diagrama σ x ε típico de b) diagrama σ x ε típico de material dúctil material frágil Tanto os aços quanto as ligas de alumínio podem sofrer grandes deformações antes da ruptura, sendo classificados como dúcteis. Por outro lado, materiais frágeis ou quebradiços quebram com valores relativamente baixos das deformações. As cerâmicas, o ferro fundido, o concreto, certas ligas metálicas e o vidro são exemplos desses materiais. É possível traçar diagramas análogos aos de tração, para vários materiais sob compressão, estabelecendo-se tensões características, tais como limite de proporcionalidade, escoamento e tensão máxima. Para o aço, verificou-se que as tensões do limite de proporcionalidade e do escoamento são, aproximadamente, as mesmas na tração e na compressão. Para muitos materiais quebradiços, as tensões características em compressão são muito maiores que as de tração. 0 σ ε 0 σ ε
  • 21.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 20 3 – Elasticidade Os diagramas tensão-deformação ilustram o comportamento dos materiais, quando carregados por tração (ou compressão). Quando um corpo-de-prova do material é descarregado, isto é, a carga é gradualmente reduzida até zero, a deformação sofrida durante o carregamento desaparecerá parcial ou completamente. Esta propriedade do material, pela qual ele tende a retornar à forma original, é denominada elasticidade. Quando o material volta completamente à forma original, diz-se que é perfeitamente elástico. Se o retorno não for total, diz-se que é parcialmente elástico. Nesse caso, a deformação que permanece depois da retirada da carga é denominada deformação permanente. O processo de carregamento e descarregamento do material pode ser repetido sucessivamente, para valores cada vez mais altos de tração. À tensão cujo descarregamento acarrete uma deformação residual permanente, chama-se limite elástico. Para os aços e alguns outros materiais, os limites elástico e de proporcionalidade são aproximadamente coincidentes. Materiais semelhantes à borracha possuem uma propriedade – a elasticidade – que pode continuar muito além do limite de proporcionalidade. 3.1 – Lei de Hooke Os diagramas tensão-deformação da maioria dos materiais apresentam uma região inicial de comportamento elástico e linear. A relação linear entre a tensão e a deformação, no caso de uma barra em tração, pode ser expressa por: εσ ⋅= E onde E é uma constante de proporcionalidade conhecida como módulo de elasticidade do material. Este é o coeficiente angular da parte linear do diagrama tensão-deformação e é diferente para cada material. O módulo de elasticidade é também conhecido como módulo de Young e a equação anterior é chamada de Lei de Hooke. Quando uma barra é carregada por tração simples, a tensão axial é A P =σ e a deformação específica é L δ ε = . Combinando estas expressões com a lei de Hooke, tem-se que o alongamento da barra é AE LP ⋅ ⋅ =δ . Esta equação mostra que o alongamento de uma barra linearmente elástica é diretamente proporcional à carga e ao seu comprimento e inversamente proporcional ao módulo de elasticidade e à área da seção transversal. O produto AE ⋅ é conhecido como rigidez axial da barra. A flexibilidade da barra é definida como a deformação decorrente de uma carga unitária. Da equação anterior, vemos que a flexibilidade é AE L ⋅ . De modo análogo, a rijeza da barra é definida como a força necessária para produzir uma deformação unitária. Então, a rijeza é igual a L AE ⋅ , que é o inverso da flexibilidade.

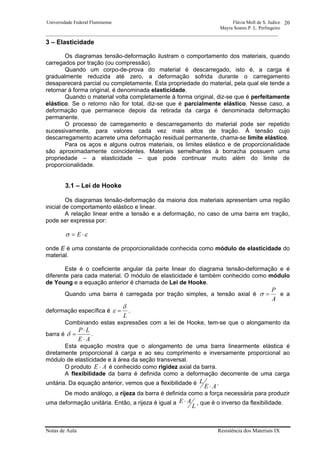

  • 22.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 21 Vários casos que envolvem barras com carregamento axial podem ser solucionados aplicando-se a expressão: AE LP ⋅ ⋅ =δ . A figura mostra uma barra carregada axialmente. O procedimento para determinação da deformação da barra consiste em obter a força axial em cada parte da barra (AB, BC e CD) e, em seguida, calcular separadamente o alongamento (ou encurtamento) de cada parte. A soma algébrica dessas variações de comprimento dará a variação total de comprimento da barra, tal que: ∑ = ⋅ ⋅ = n 1i ii ii AE LP δ O mesmo método pode ser usado quando a barra é formada por partes com diferentes seções transversais. 3.2 – Coeficiente de Poisson. Variação volumétrica Conforme foi dito anteriormente, quando uma barra é tracionada, o alongamento axial é acompanhado por uma contração lateral, isto é, a largura torna-se menor e seu comprimento cresce. A relação entre as deformações transversal e longitudinal é constante, dentro da região elástica, e é conhecida como relação ou coeficiente de Poisson; dada por: 0,5)(0 axialdeformação lateraldeformação ≤≤= νν Para os materiais que têm as mesmas propriedades elásticas em todas as direções, denominados isotrópicos, Poisson achou ν = 0,25. P P δl δa L P P a b 2P 2P A B C D L1 L2 L3 P

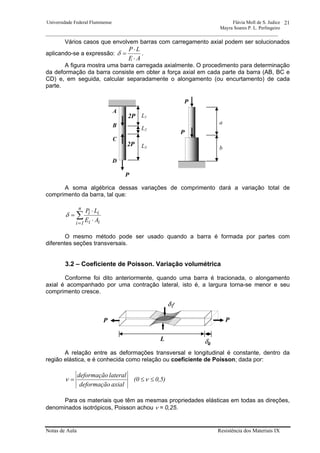

  • 23.

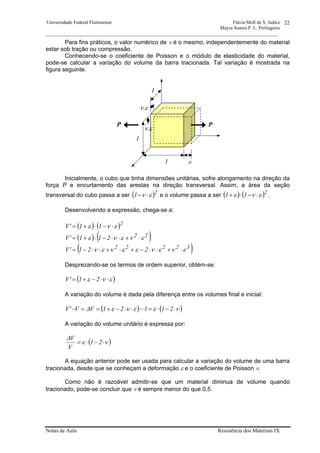

    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 22 Para fins práticos, o valor numérico de ν é o mesmo, independentemente do material estar sob tração ou compressão. Conhecendo-se o coeficiente de Poisson e o módulo de elasticidade do material, pode-se calcular a variação do volume da barra tracionada. Tal variação é mostrada na figura seguinte. Inicialmente, o cubo que tinha dimensões unitárias, sofre alongamento na direção da força P e encurtamento das arestas na direção transversal. Assim, a área da seção transversal do cubo passa a ser ( )2 1 εν ⋅− e o volume passa a ser ( ) ( )2 11 ενε ⋅−⋅+ . Desenvolvendo a expressão, chega-se a: ( ) ( ) ( ) ( ) ( )32222 22 2 221'V 211'V 11'V ενενεενεν ενενε ενε ⋅+⋅⋅−+⋅+⋅⋅−= ⋅+⋅⋅−⋅+= ⋅−⋅+= Desprezando-se os termos de ordem superior, obtém-se: ( )ενε ⋅⋅−+= 21'V A variação do volume é dada pela diferença entre os volumes final e inicial: ( ) ( )νεενε∆ ⋅−⋅=−⋅⋅−+==− 21121VV'V A variação do volume unitário é expressa por: ( )νε ∆ ⋅−⋅= 21 V V A equação anterior pode ser usada para calcular a variação do volume de uma barra tracionada, desde que se conheçam a deformação ε e o coeficiente de Poisson ν. Como não é razoável admitir-se que um material diminua de volume quando tracionado, pode-se concluir que ν é sempre menor do que 0,5. 1 1 1 ε ν.ε ν.ε PP
  • 24.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 23 4 – Tensão Admissível ou Tensão-Limite Para permitir sobrecargas acidentais, bem como para levar em conta certas imprecisões na construção e possíveis desconhecimentos de algumas variáveis na análise da estrutura, normalmente emprega-se um coeficiente de segurança. Para os materiais dúcteis, tem-se 1 y >γ σ . Para os materiais frágeis, tem-se 1 u >γ σ . No concreto armado, 15,1aço =γ e 4,1conc =γ . 5 – Estruturas Estaticamente Indeterminadas Haverá casos em que as equações de equilíbrio não são suficientes para se chegar às solicitações da estrutura. As equações a mais, necessárias para solucionar o problema, são encontradas nas condições de deformação. Um exemplo de estrutura estaticamente indeterminada é mostrado na figura seguinte. A barra AB tem as extremidades presas a suportes rígidos e está carregada com uma força F em um ponto intermediário C. As reações RA e RB aparecem nas extremidades da barra, porém suas intensidades não podem ser calculadas apenas pela Estática. A única equação fornecida pelo equilíbrio é: FRR BA =+ Sabe-se, porém, que a variação de comprimento da barra é nula; logo: 0∆L∆L0∆L 21 =+∴= ( ) 0 AE LFR AE LR 2A1A = ⋅ ⋅− + ⋅ ⋅ 0LFLRLR 22A1A =⋅−⋅+⋅ ( ) 221A LFLLR ⋅=+⋅ DEN F A R L1 L2 C B R + RA RA-F +

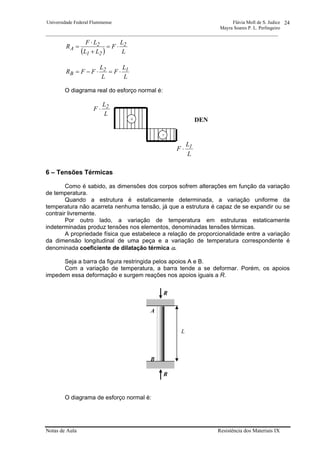

  • 25.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 24 ( ) L L F LL LF R 2 21 2 A ⋅= + ⋅ = L L F L L FFR 12 B ⋅=⋅−= O diagrama real do esforço normal é: 6 – Tensões Térmicas Como é sabido, as dimensões dos corpos sofrem alterações em função da variação de temperatura. Quando a estrutura é estaticamente determinada, a variação uniforme da temperatura não acarreta nenhuma tensão, já que a estrutura é capaz de se expandir ou se contrair livremente. Por outro lado, a variação de temperatura em estruturas estaticamente indeterminadas produz tensões nos elementos, denominadas tensões térmicas. A propriedade física que estabelece a relação de proporcionalidade entre a variação da dimensão longitudinal de uma peça e a variação de temperatura correspondente é denominada coeficiente de dilatação térmica α. Seja a barra da figura restringida pelos apoios A e B. Com a variação de temperatura, a barra tende a se deformar. Porém, os apoios impedem essa deformação e surgem reações nos apoios iguais a R. O diagrama de esforço normal é: - + L L F 2⋅ DEN L L F 1⋅ A B L R R

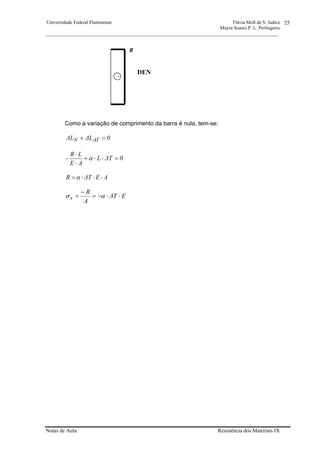

  • 26.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 25 Como a variação de comprimento da barra é nula, tem-se: 0∆L∆L TN =+ ∆ 0∆TL AE LR - =⋅⋅+ ⋅ ⋅ α AE∆TR ⋅⋅⋅=α E∆T A R x ⋅⋅−= − = ασ - R DEN

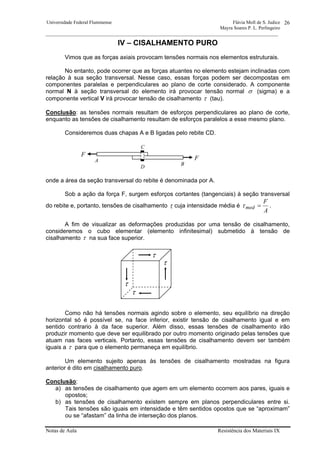

  • 27.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 26 IV – CISALHAMENTO PURO Vimos que as forças axiais provocam tensões normais nos elementos estruturais. No entanto, pode ocorrer que as forças atuantes no elemento estejam inclinadas com relação à sua seção transversal. Nesse caso, essas forças podem ser decompostas em componentes paralelas e perpendiculares ao plano de corte considerado. A componente normal N à seção transversal do elemento irá provocar tensão normal σ (sigma) e a componente vertical V irá provocar tensão de cisalhamento τ (tau). Conclusão: as tensões normais resultam de esforços perpendiculares ao plano de corte, enquanto as tensões de cisalhamento resultam de esforços paralelos a esse mesmo plano. Consideremos duas chapas A e B ligadas pelo rebite CD. onde a área da seção transversal do rebite é denominada por A. Sob a ação da força F, surgem esforços cortantes (tangenciais) à seção transversal do rebite e, portanto, tensões de cisalhamento τ cuja intensidade média é A F med =τ . A fim de visualizar as deformações produzidas por uma tensão de cisalhamento, consideremos o cubo elementar (elemento infinitesimal) submetido à tensão de cisalhamento τ na sua face superior. Como não há tensões normais agindo sobre o elemento, seu equilíbrio na direção horizontal só é possível se, na face inferior, existir tensão de cisalhamento igual e em sentido contrario à da face superior. Além disso, essas tensões de cisalhamento irão produzir momento que deve ser equilibrado por outro momento originado pelas tensões que atuam nas faces verticais. Portanto, essas tensões de cisalhamento devem ser também iguais a τ para que o elemento permaneça em equilíbrio. Um elemento sujeito apenas às tensões de cisalhamento mostradas na figura anterior é dito em cisalhamento puro. Conclusão: a) as tensões de cisalhamento que agem em um elemento ocorrem aos pares, iguais e opostos; b) as tensões de cisalhamento existem sempre em planos perpendiculares entre si. Tais tensões são iguais em intensidade e têm sentidos opostos que se “aproximam” ou se “afastam” da linha de interseção dos planos. τ τ τ τ C F D A B F

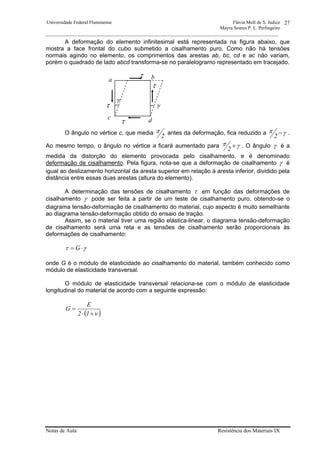

  • 28.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 27 A deformação do elemento infinitesimal está representada na figura abaixo, que mostra a face frontal do cubo submetido a cisalhamento puro. Como não há tensões normais agindo no elemento, os comprimentos das arestas ab, bc, cd e ac não variam, porém o quadrado de lado abcd transforma-se no paralelogramo representado em tracejado. O ângulo no vértice c, que media 2 π antes da deformação, fica reduzido a γπ − 2 . Ao mesmo tempo, o ângulo no vértice a ficará aumentado para γπ + 2 . O ângulo γ é a medida da distorção do elemento provocada pelo cisalhamento, e é denominado deformação de cisalhamento. Pela figura, nota-se que a deformação de cisalhamento γ é igual ao deslizamento horizontal da aresta superior em relação à aresta inferior, dividido pela distância entre essas duas arestas (altura do elemento). A determinação das tensões de cisalhamento τ em função das deformações de cisalhamento γ pode ser feita a partir de um teste de cisalhamento puro, obtendo-se o diagrama tensão-deformação de cisalhamento do material, cujo aspecto é muito semelhante ao diagrama tensão-deformação obtido do ensaio de tração. Assim, se o material tiver uma região elástica-linear, o diagrama tensão-deformação de cisalhamento será uma reta e as tensões de cisalhamento serão proporcionais às deformações de cisalhamento: γτ ⋅= G onde G é o módulo de elasticidade ao cisalhamento do material, também conhecido como módulo de elasticidade transversal. O módulo de elasticidade transversal relaciona-se com o módulo de elasticidade longitudinal do material de acordo com a seguinte expressão: ( )ν+⋅ = 12 E G τ τ τ τ a b c d γ γ
  • 29.

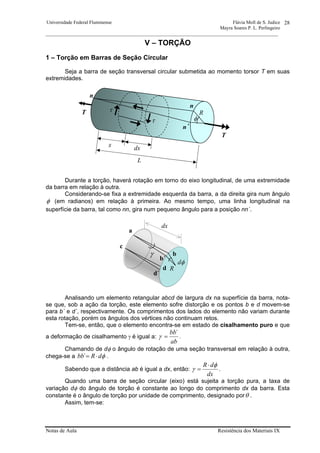

    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 28 V – TORÇÃO 1 – Torção em Barras de Seção Circular Seja a barra de seção transversal circular submetida ao momento torsor T em suas extremidades. Durante a torção, haverá rotação em torno do eixo longitudinal, de uma extremidade da barra em relação à outra. Considerando-se fixa a extremidade esquerda da barra, a da direita gira num ângulo φ (em radianos) em relação à primeira. Ao mesmo tempo, uma linha longitudinal na superfície da barra, tal como nn, gira num pequeno ângulo para a posição nn´. Analisando um elemento retangular abcd de largura dx na superfície da barra, nota- se que, sob a ação da torção, este elemento sofre distorção e os pontos b e d movem-se para b´ e d´, respectivamente. Os comprimentos dos lados do elemento não variam durante esta rotação, porém os ângulos dos vértices não continuam retos. Tem-se, então, que o elemento encontra-se em estado de cisalhamento puro e que a deformação de cisalhamento γ é igual a: ab ´bb =γ . Chamando de dφ o ângulo de rotação de uma seção transversal em relação à outra, chega-se a φdR´bb ⋅= . Sabendo que a distância ab é igual a dx, então: dx dR φ γ ⋅ = . Quando uma barra de seção circular (eixo) está sujeita a torção pura, a taxa de variação dφ do ângulo de torção é constante ao longo do comprimento dx da barra. Esta constante é o ângulo de torção por unidade de comprimento, designado porθ . Assim, tem-se: T n n´ τ τ L x dx T φ n R a dφ dx γ c b d d´ b´ R

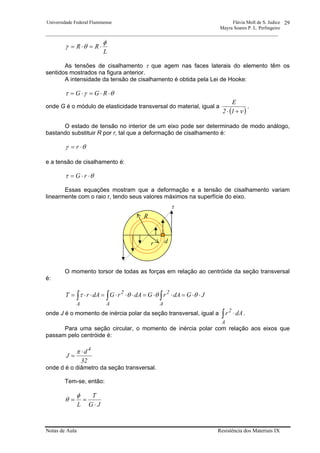

  • 30.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 29 L RR φ θγ ⋅=⋅= As tensões de cisalhamento τ que agem nas faces laterais do elemento têm os sentidos mostrados na figura anterior. A intensidade da tensão de cisalhamento é obtida pela Lei de Hooke: θγτ ⋅⋅=⋅= RGG onde G é o módulo de elasticidade transversal do material, igual a ( )ν+⋅ 12 E . O estado de tensão no interior de um eixo pode ser determinado de modo análogo, bastando substituir R por r, tal que a deformação de cisalhamento é: θγ ⋅= r e a tensão de cisalhamento é: θτ ⋅⋅= rG Essas equações mostram que a deformação e a tensão de cisalhamento variam linearmente com o raio r, tendo seus valores máximos na superfície do eixo. O momento torsor de todas as forças em relação ao centróide da seção transversal é: JGdArGdArGdArT A 2 A 2 A ⋅⋅=⋅⋅=⋅⋅⋅=⋅⋅= ∫∫∫ θθθτ onde J é o momento de inércia polar da seção transversal, igual a ∫ ⋅ A 2 dAr . Para uma seção circular, o momento de inércia polar com relação aos eixos que passam pelo centróide é: 32 d J 4 ⋅ = π onde d é o diâmetro da seção transversal. Tem-se, então: JG T L ⋅ == φ θ r τ R d
  • 31.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 30 A expressão anterior mostra que o ângulo de torção por unidade de comprimento é diretamente proporcional ao momento torsor e inversamente proporcional ao produto JG ⋅ , conhecido como módulo de rigidez à torção do eixo. Substituindo θ na equação da tensão de cisalhamento, tem-se: J rT ⋅ =τ Logo, a tensão máxima de cisalhamento é: J RT max ⋅ =τ 2 – Torção em Barras de Seção Circular Vazada Conforme visto anteriormente, a tensão de cisalhamento numa barra de seção circular é máxima na superfície e nula no centro. Conseqüentemente, grande parte do material trabalha com tensões bem inferiores à admissível. Se a redução de peso e a economia de material forem fatores importantes, é preferível usar eixos vazados. A análise da torção de barras de seção circular vazada assemelha-se à de barras de seção circular cheia. Assim, a tensão de cisalhamento em um ponto qualquer da seção transversal é: J rT ⋅ =τ , com 21 rrr ≤≤ onde: ( ) 32 dd J 4 i 4 e −⋅ = π 3 – Eixos Estaticamente Indeterminados Quando as equações da estática são insuficientes para a determinação dos esforços internos de torção, é preciso levar em conta as condições de deformação da estrutura. Exemplo: Um eixo AB bi-engastado de seção transversal circular tem 250 mm de comprimento e 20 mm de diâmetro. No trecho de 125 mm a partir da extremidade B, o eixo tem seção vazada com diâmetro interno de 16 mm. Pede-se determinar o momento torsor em cada apoio quando um torque de 120 Nm é aplicado no ponto médio de AB. r2 r1 r1 τ r2

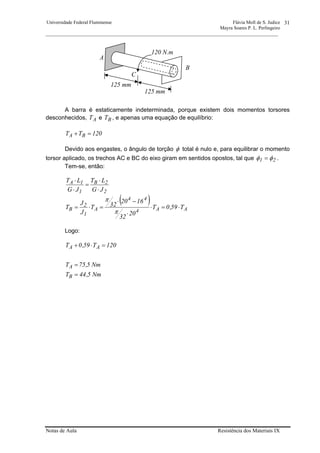

  • 32.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 31 A barra é estaticamente indeterminada, porque existem dois momentos torsores desconhecidos, AT e BT , e apenas uma equação de equilíbrio: 120TT BA =+ Devido aos engastes, o ângulo de torção φ total é nulo e, para equilibrar o momento torsor aplicado, os trechos AC e BC do eixo giram em sentidos opostos, tal que 21 φφ = . Tem-se, então: 2 2B 1 1A JG LT JG LT ⋅ ⋅ = ⋅ ⋅ ( ) AA4 44 A 1 2 B T59,0T 20 32 1620 32T J J T ⋅=⋅ ⋅ −⋅ =⋅= π π Logo: Nm5,44T Nm5,75T 120T59,0T B A AA = = =⋅+ 125 mm 125 mm 120 N.m B A C

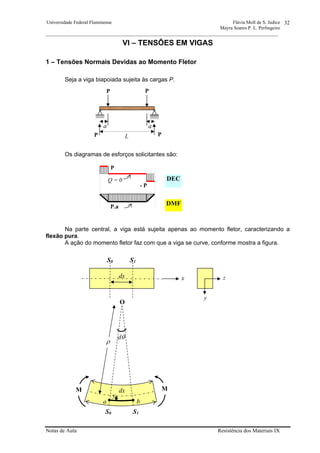

  • 33.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 32 VI – TENSÕES EM VIGAS 1 – Tensões Normais Devidas ao Momento Fletor Seja a viga biapoiada sujeita às cargas P. Os diagramas de esforços solicitantes são: Na parte central, a viga está sujeita apenas ao momento fletor, caracterizando a flexão pura. A ação do momento fletor faz com que a viga se curve, conforme mostra a figura. a L P P a P P - P DEC P.a DMF P Q = 0 ρ dx dθ MM a b S0 S1 y O S0 S1 dx x z y

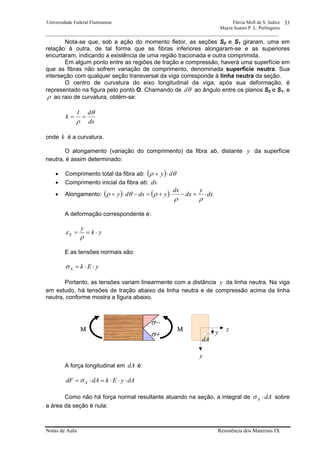

  • 34.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 33 Nota-se que, sob a ação do momento fletor, as seções S0 e S1 giraram, uma em relação à outra, de tal forma que as fibras inferiores alongaram-se e as superiores encurtaram, indicando a existência de uma região tracionada e outra comprimida. Em algum ponto entre as regiões de tração e compressão, haverá uma superfície em que as fibras não sofrem variação de comprimento, denominada superfície neutra. Sua interseção com qualquer seção transversal da viga corresponde à linha neutra da seção. O centro de curvatura do eixo longitudinal da viga, após sua deformação, é representado na figura pelo ponto O. Chamando de θd ao ângulo entre os planos S0 e S1, e ρ ao raio de curvatura, obtém-se: dx d1 k θ ρ == onde k é a curvatura. O alongamento (variação do comprimento) da fibra ab, distante y da superfície neutra, é assim determinado: • Comprimento total da fibra ab: ( ) θρ dy ⋅+ • Comprimento inicial da fibra ab: dx • Alongamento: ( ) ( ) dx y dx dx ydxdy ⋅=−⋅+=−⋅+ ρρ ρθρ A deformação correspondente é: yk y x ⋅== ρ ε E as tensões normais são: yEkx ⋅⋅=σ Portanto, as tensões variam linearmente com a distância y da linha neutra. Na viga em estudo, há tensões de tração abaixo da linha neutra e de compressão acima da linha neutra, conforme mostra a figura abaixo. A força longitudinal em dA é: dAyEkdAdF x ⋅⋅⋅=⋅= σ Como não há força normal resultante atuando na seção, a integral de dAx ⋅σ sobre a área da seção é nula: σ+ σ− ΜΜ z y dA y
  • 35.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 34 0dAyEkdAF AA x =⋅⋅⋅=⋅= ∫∫σ onde k e E são constantes. Logo: ∫ =⋅ A 0dAy → momento estático nulo. Assim, a linha neutra passa pelo centróide da seção transversal. O momento fletor da força em relação à linha neutra é: z A 2 A xz IEkdAyEkdAyM ⋅⋅=⋅⋅⋅=⋅⋅= ∫∫σ Daí: z z IE M k ⋅ = Substituindo, obtém-se: y I M z z x ⋅=σ Analogamente: z I M y y x ⋅−=σ Exercício: Qual maxF , se MPa50x ≤σ ? 1,0 m 2,0 m F +2F/3 - F/3 +2/3.103 F 2F/3 F/3 DMF (N.mm) DEC (N) 180 mm 25 mm 85 8525 z y
  • 36.

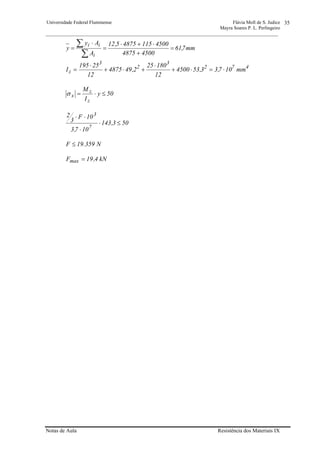

    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 35 mm7,61 45004875 450011548755,12 A Ay y i ii = + ⋅+⋅ = ⋅ = ∑ ∑ 472 3 2 3 z mm107,33,534500 12 18025 2,494875 12 25195 I ⋅=⋅+ ⋅ +⋅+ ⋅ = 50y I M z z x ≤⋅=σ 503,143 107,3 10F 3 2 7 3 ≤⋅ ⋅ ⋅⋅ N359.19F ≤ Nk4,19Fmax =

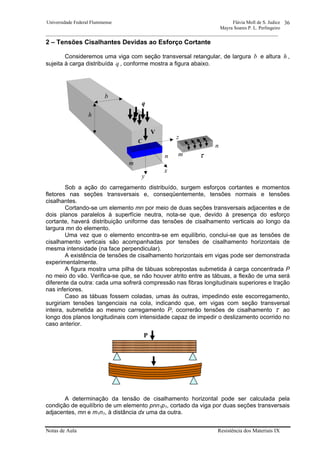

  • 37.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 36 2 – Tensões Cisalhantes Devidas ao Esforço Cortante Consideremos uma viga com seção transversal retangular, de largura b e altura h , sujeita à carga distribuída q , conforme mostra a figura abaixo. Sob a ação do carregamento distribuído, surgem esforços cortantes e momentos fletores nas seções transversais e, conseqüentemente, tensões normais e tensões cisalhantes. Cortando-se um elemento mn por meio de duas seções transversais adjacentes e de dois planos paralelos à superfície neutra, nota-se que, devido à presença do esforço cortante, haverá distribuição uniforme das tensões de cisalhamento verticais ao longo da largura mn do elemento. Uma vez que o elemento encontra-se em equilíbrio, conclui-se que as tensões de cisalhamento verticais são acompanhadas por tensões de cisalhamento horizontais de mesma intensidade (na face perpendicular). A existência de tensões de cisalhamento horizontais em vigas pode ser demonstrada experimentalmente. A figura mostra uma pilha de tábuas sobrepostas submetida à carga concentrada P no meio do vão. Verifica-se que, se não houver atrito entre as tábuas, a flexão de uma será diferente da outra: cada uma sofrerá compressão nas fibras longitudinais superiores e tração nas inferiores. Caso as tábuas fossem coladas, umas às outras, impedindo este escorregamento, surgiriam tensões tangenciais na cola, indicando que, em vigas com seção transversal inteira, submetida ao mesmo carregamento P, ocorrerão tensões de cisalhamento τ ao longo dos planos longitudinais com intensidade capaz de impedir o deslizamento ocorrido no caso anterior. A determinação da tensão de cisalhamento horizontal pode ser calculada pela condição de equilíbrio de um elemento pnn1p1, cortado da viga por duas seções transversais adjacentes, mn e m1n1, à distância dx uma da outra. V x C h b n m m n τ y z q P

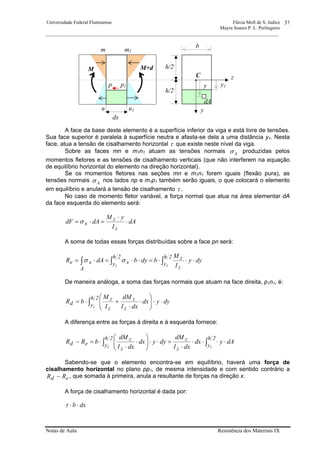

  • 38.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 37 A face da base deste elemento é a superfície inferior da viga e está livre de tensões. Sua face superior é paralela à superfície neutra e afasta-se dela a uma distância y1. Nesta face, atua a tensão de cisalhamento horizontal τ que existe neste nível da viga. Sobre as faces mn e m1n1 atuam as tensões normais xσ produzidas pelos momentos fletores e as tensões de cisalhamento verticais (que não interferem na equação de equilíbrio horizontal do elemento na direção horizontal). Se os momentos fletores nas seções mn e m1n1 forem iguais (flexão pura), as tensões normais xσ nos lados np e m1p1 também serão iguais, o que colocará o elemento em equilíbrio e anulará a tensão de cisalhamento τ . No caso de momento fletor variável, a força normal que atua na área elementar dA da face esquerda do elemento será: dA I yM dAdF z z x ⋅ ⋅ =⋅= σ A soma de todas essas forças distribuídas sobre a face pn será: ∫∫∫ ⋅⋅⋅=⋅⋅=⋅= 2h y z z2h y x A xe 11 dyy I M bdybdAR σσ De maneira análoga, a soma das forças normais que atuam na face direita, p1n1, é: ∫ ⋅⋅⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ⋅ ⋅ +⋅= 2h y z z z z d 1 dyydx dxI dM I M bR A diferença entre as forças à direita e à esquerda fornece: ∫∫ ⋅⋅⋅⋅ ⋅ =⋅⋅⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ⋅ ⋅ ⋅=− 2h y z z2h y z z ed 11 dAydx dxI dM dyydx dxI dM bRR Sabendo-se que o elemento encontra-se em equilíbrio, haverá uma força de cisalhamento horizontal no plano pp1, de mesma intensidade e com sentido contrário a ed RR − , que somada à primeira, anula a resultante de forças na direção x. A força de cisalhamento horizontal é dada por: dxb ⋅⋅τ b y1 h/2 M+dM dx C y y z n n1 p p1 h/2 dA m m1

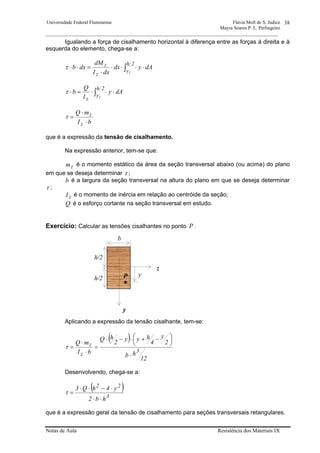

  • 39.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 38 Igualando a força de cisalhamento horizontal à diferença entre as forças á direita e à esquerda do elemento, chega-se a: ∫ ⋅⋅⋅⋅ ⋅ =⋅⋅ 2h y z z 1 dAydx dxI dM dxbτ ∫ ⋅⋅⋅=⋅ 2h y z 1 dAy I Q bτ bI mQ z z ⋅ ⋅ =τ que é a expressão da tensão de cisalhamento. Na expressão anterior, tem-se que: zm é o momento estático da área da seção transversal abaixo (ou acima) do plano em que se deseja determinar τ ; b é a largura da seção transversal na altura do plano em que se deseja determinar τ ; zI é o momento de inércia em relação ao centróide da seção; Q é o esforço cortante na seção transversal em estudo. Exercício: Calcular as tensões cisalhantes no ponto P . Aplicando a expressão da tensão cisalhante, tem-se: ( ) 12 hb 2 y 4 hyy 2 hQ bI mQ 3 z z ⋅ ⎟ ⎠ ⎞⎜ ⎝ ⎛ −+⋅−⋅ = ⋅ ⋅ =τ Desenvolvendo, chega-se a: ( ) 3 22 hb2 y4hQ3 ⋅⋅ ⋅−⋅⋅ =τ que é a expressão geral da tensão de cisalhamento para seções transversais retangulares. b h/2 y h/2 y z P

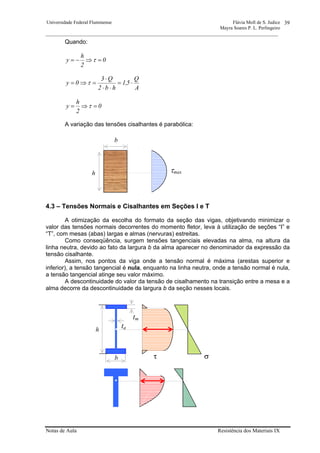

  • 40.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 39 Quando: 0 2 h y =⇒−= τ A Q 5,1 hb2 Q3 0y ⋅= ⋅⋅ ⋅ =⇒= τ 0 2 h y =⇒= τ A variação das tensões cisalhantes é parabólica: 4.3 – Tensões Normais e Cisalhantes em Seções I e T A otimização da escolha do formato da seção das vigas, objetivando minimizar o valor das tensões normais decorrentes do momento fletor, leva à utilização de seções “I” e “T”, com mesas (abas) largas e almas (nervuras) estreitas. Como conseqüência, surgem tensões tangenciais elevadas na alma, na altura da linha neutra, devido ao fato da largura b da alma aparecer no denominador da expressão da tensão cisalhante. Assim, nos pontos da viga onde a tensão normal é máxima (arestas superior e inferior), a tensão tangencial é nula, enquanto na linha neutra, onde a tensão normal é nula, a tensão tangencial atinge seu valor máximo. A descontinuidade do valor da tensão de cisalhamento na transição entre a mesa e a alma decorre da descontinuidade da largura b da seção nesses locais. b h τmax h b ta tm τ σ
  • 41.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 40 VII – FLEXÃO COMPOSTA 1 – Flexão e Carga Axial Os elementos de uma estrutura estão, algumas vezes, sujeitos à ação simultânea de cargas de flexão e axiais. A figura mostra um exemplo desta situação. As tensões resultantes em qualquer seção transversal da viga são obtidas pela superposição das tensões axiais devidas a N e M e podem ser calculadas pela equação: z I M y I M A N y y z z x ⋅−⋅+=σ O diagrama final de tensões é: O princípio da superposição dos efeitos poderá ser aplicado, desde que se garanta a linearidade da distribuição das deformações longitudinais e das tensões normais em todos os pontos da seção transversal do elemento. Quando o momento fletor for conseqüência de uma excentricidade e da carga N em relação ao centróide da seção, podemos escrever: eNM ⋅= A figura ilustra a situação. N N M = N.e e y = y N M N M x y z σx (M) LN LN σx (N)

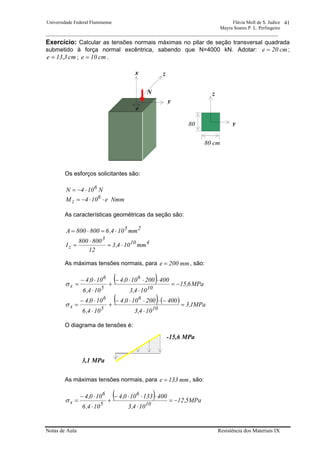

  • 42.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 41 Exercício: Calcular as tensões normais máximas no pilar de seção transversal quadrada submetido à força normal excêntrica, sabendo que N=4000 kN. Adotar: cm20e = ; cm3,13e = ; cm10e = . Os esforços solicitantes são: N104N 6 ⋅−= Nmme104M 6 z ⋅⋅−= As características geométricas da seção são: 25 mm104,6800800A ⋅=⋅= 410 3 z mm104,3 12 800800 I ⋅= ⋅ = As máximas tensões normais, para mm200e = , são: ( ) MPa6,15 104,3 400200100,4 104,6 100,4 10 6 5 6 x −= ⋅ ⋅⋅⋅− + ⋅ ⋅− =σ ( ) ( ) MPa1,3 104,3 400200100,4 104,6 100,4 10 6 5 6 x = ⋅ −⋅⋅⋅− + ⋅ ⋅− =σ O diagrama de tensões é: As máximas tensões normais, para mm133e = , são: ( ) MPa5,12 104,3 400133100,4 104,6 100,4 10 6 5 6 x −= ⋅ ⋅⋅⋅− + ⋅ ⋅− =σ 3,1 MPa -15,6 MPa 80 cm 80 y z zx N e y

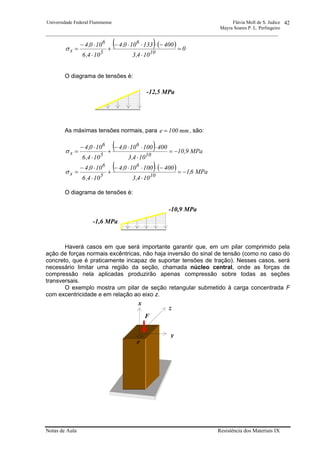

  • 43.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 42 ( ) ( ) 0 104,3 400133100,4 104,6 100,4 10 6 5 6 x = ⋅ −⋅⋅⋅− + ⋅ ⋅− =σ O diagrama de tensões é: As máximas tensões normais, para mm100e = , são: ( ) MPa9,10 104,3 400100100,4 104,6 100,4 10 6 5 6 x −= ⋅ ⋅⋅⋅− + ⋅ ⋅− =σ ( ) ( ) MPa6,1 104,3 400100100,4 104,6 100,4 10 6 5 6 x −= ⋅ −⋅⋅⋅− + ⋅ ⋅− =σ O diagrama de tensões é: Haverá casos em que será importante garantir que, em um pilar comprimido pela ação de forças normais excêntricas, não haja inversão do sinal de tensão (como no caso do concreto, que é praticamente incapaz de suportar tensões de tração). Nesses casos, será necessário limitar uma região da seção, chamada núcleo central, onde as forças de compressão nela aplicadas produzirão apenas compressão sobre todas as seções transversais. O exemplo mostra um pilar de seção retangular submetido à carga concentrada F com excentricidade e em relação ao eixo z. -10,9 MPa -1,6 MPa F y z x e -12,5 MPa
  • 44.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 43 Os esforços solicitantes são: FN −= eFM z ⋅−= Para que ocorram apenas tensões normais de compressão: ( ) 0 12 hb yeF hb F 3x ≤ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ ⋅⋅− + ⋅ − =σ ( ) ( ) 0 12 hb 2 heF hb F 3 ≤ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ −⋅⋅− + ⋅ − 6 h e ≤ 6 h emax = Analogamente, se a força F estivesse aplicada com excentricidade e em relação ao eixo y, o máximo valor de e seria 6 b . A figura mostra o núcleo central da seção. No caso de um pilar com seção circular, de diâmetro d, o núcleo central tem área também circular de raio igual à máxima excentricidade admissível, tal que: ( ) ( ) 0 64 d 2 deF 4 d F 42 ≤ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ −⋅⋅− + ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ − ππ 8 d e ≤ 8 d emax = y z b/6 h/6
  • 45.

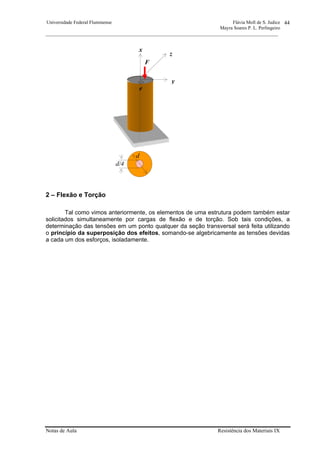

    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 44 2 – Flexão e Torção Tal como vimos anteriormente, os elementos de uma estrutura podem também estar solicitados simultaneamente por cargas de flexão e de torção. Sob tais condições, a determinação das tensões em um ponto qualquer da seção transversal será feita utilizando o princípio da superposição dos efeitos, somando-se algebricamente as tensões devidas a cada um dos esforços, isoladamente. d d/4 F y z x e
  • 46.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 45 VIII – ANÁLISE DE TENSÕES 1 – Tensões em Planos Inclinados Quando uma barra prismática está sujeita à tração simples, as tensões numa seção transversal mn, normal ao seu eixo, são uniformemente distribuídas e iguais a A P . Consideremos as tensões no plano pq que corta a barra formando um ângulo θ com a seção transversal mn. As forças que representam a ação do lado direito sobre o lado esquerdo da barra são uniformemente distribuídas sobre a seção inclinada pq, conforme mostra a figura abaixo. Uma vez que a parte esquerda está em equilíbrio sob a ação dessas forças e da carga externa P, conclui-se que a resultante das forças distribuídas sobre a seção inclinada é igual a P. Decompondo-se a resultante R em duas componentes N e V, que são normal e tangente, respectivamente, ao plano inclinado, obtém-se: θcosPN ⋅= θsenPV ⋅= Como a área ´A da seção inclinada é θcos A , as tensões correspondentes a N e V são: θσθσθ 2 x 2 coscos A P ´A N ⋅=⋅== (1a) θθσθθτθ cossencossen A P ´A V x ⋅⋅=⋅⋅== (1b) onde A Px =σ é a tensão normal à seção transversal da barra. Nas equações anteriores, θσ e θτ são, respectivamente, as tensões normal e de cisalhamento no plano pq, cuja orientação é definida pelo ângulo θ. q m n p θ PP θ RP N V θ P σθ τ

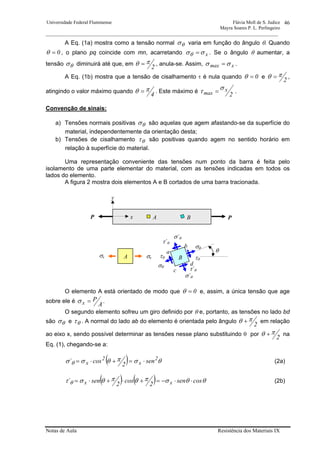

  • 47.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 46 A Eq. (1a) mostra como a tensão normal θσ varia em função do ângulo θ. Quando 0=θ , o plano pq coincide com mn, acarretando xσσθ = . Se o ângulo θ aumentar, a tensão θσ diminuirá até que, em 2 πθ = , anula-se. Assim, xmax σσ = . A Eq. (1b) mostra que a tensão de cisalhamento τ é nula quando 0=θ e 2 πθ = , atingindo o valor máximo quando 4 πθ = . Este máximo é 2 x max στ = . Convenção de sinais: a) Tensões normais positivas θσ são aquelas que agem afastando-se da superfície do material, independentemente da orientação desta; b) Tensões de cisalhamento θτ são positivas quando agem no sentido horário em relação à superfície do material. Uma representação conveniente das tensões num ponto da barra é feita pelo isolamento de uma parte elementar do material, com as tensões indicadas em todos os lados do elemento. A figura 2 mostra dois elementos A e B cortados de uma barra tracionada. O elemento A está orientado de modo que 0=θ e, assim, a única tensão que age sobre ele é A Px =σ . O segundo elemento sofreu um giro definido por θ e, portanto, as tensões no lado bd são θσ e θτ . A normal do lado ab do elemento é orientada pelo ângulo 2 πθ + em relação ao eixo x, sendo possível determinar as tensões nesse plano substituindo θ por 2 πθ + na Eq. (1), chegando-se a: ( ) θσπθσσ θ 2 x 2 x sen 2 cos´ ⋅=+⋅= (2a) ( ) ( ) θθσπθπθστ θ cossen 2 cos 2 sen´ xx ⋅⋅−=+⋅+⋅= (2b) σxσx σθ θ A B PP σ´θ τθ σθ σ´θ τθ τ´θ τ´θ A B b a c d x y

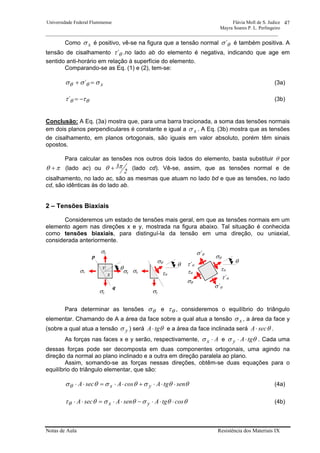

  • 48.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 47 Como xσ é positivo, vê-se na figura que a tensão normal θσ´ é também positiva. A tensão de cisalhamento θτ´ .no lado ab do elemento é negativa, indicando que age em sentido anti-horário em relação à superfície do elemento. Comparando-se as Eq. (1) e (2), tem-se: x´ σσσ θθ =+ (3a) θθ ττ −=´ (3b) Conclusão: A Eq. (3a) mostra que, para uma barra tracionada, a soma das tensões normais em dois planos perpendiculares é constante e igual a xσ . A Eq. (3b) mostra que as tensões de cisalhamento, em planos ortogonais, são iguais em valor absoluto, porém têm sinais opostos. Para calcular as tensões nos outros dois lados do elemento, basta substituir θ por πθ + (lado ac) ou 2 3πθ + (lado cd). Vê-se, assim, que as tensões normal e de cisalhamento, no lado ac, são as mesmas que atuam no lado bd e que as tensões, no lado cd, são idênticas às do lado ab. 2 – Tensões Biaxiais Consideremos um estado de tensões mais geral, em que as tensões normais em um elemento agem nas direções x e y, mostrada na figura abaixo. Tal situação é conhecida como tensões biaxiais, para distinguí-la da tensão em uma direção, ou uniaxial, considerada anteriormente. Para determinar as tensões θσ e θτ , consideremos o equilíbrio do triângulo elementar. Chamando de A a área da face sobre a qual atua a tensão xσ , a área da face y (sobre a qual atua a tensão yσ ) será θtgA⋅ e a área da face inclinada será θsecA⋅ . As forças nas faces x e y serão, respectivamente, Ax ⋅σ e θσ tgAy ⋅⋅ . Cada uma dessas forças pode ser decomposta em duas componentes ortogonais, uma agindo na direção da normal ao plano inclinado e a outra em direção paralela ao plano. Assim, somando-se as forças nessas direções, obtêm-se duas equações para o equilíbrio do triângulo elementar, que são: θθσθσθσθ sentgAcosAsecA yx ⋅⋅⋅+⋅⋅=⋅⋅ (4a) θθσθσθτθ costgAsenAsecA yx ⋅⋅⋅−⋅⋅=⋅⋅ (4b) σxσx σθ σ´θ τθ σθ σ´θ τθ τ´θ τ´θ σy σy q p θ σθ θ τθ σy σx θ y x
  • 49.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 48 Desenvolvendo as expressões anteriores, chega-se a: θσθσσθ 2 y 2 x sencos ⋅+⋅= (5a) ( ) θθσστθ cossenyx ⋅⋅−= (5b) As Eq. (5) dão os valores algébricos das tensões normal e de cisalhamento, em qualquer plano inclinado, em função das tensões normais xσ e yσ que agem nas direções x e y, respectivamente. Usando as relações trigonométricas abaixo: 2 2sen cossen θ θθ =⋅ 2 2cos1 cos2 θ θ + = 2 2cos1 sen2 θ θ − = Pode-se reescrever as equações anteriores de outra forma: ( ) ( ) θ σσσσ σθ 2cos 22 yxyx ⋅ − + + = (6a) ( ) θ σσ τθ 2sen 2 yx ⋅ − = (6b) Substituindo θ por ( )2 πθ + nas Eq. (6), são obtidas as expressões das tensões θσ´ e θτ´ que atuam no plano ortogonal ao plano inclinado: ( ) ( ) θ σσσσ σ θ 2cos 22 ´ yxyx ⋅ − − + = (7a) ( ) θ σσ τ θ 2sen 2 ´ yx ⋅ − −= (7b) Somando as Eq. (6a) e (7a), chega-se a: yx´ σσσσ θθ +=+ (8) Conclusão: A soma das tensões normais, em dois planos quaisquer perpendiculares entre si, é constante. Comparando-se as Eq. (6b) e (7b), nota-se, outra vez, que as tensões de cisalhamento em planos perpendiculares, são iguais em intensidade, porém têm sentidos opostos.

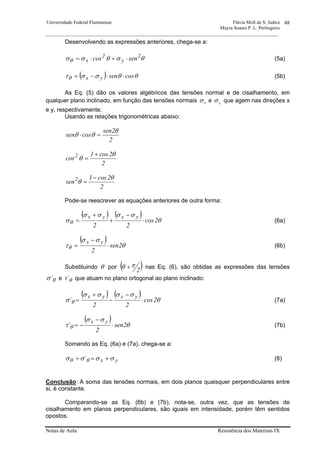

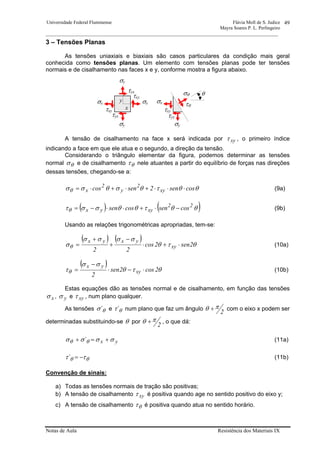

  • 50.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 49 3 – Tensões Planas As tensões uniaxiais e biaxiais são casos particulares da condição mais geral conhecida como tensões planas. Um elemento com tensões planas pode ter tensões normais e de cisalhamento nas faces x e y, conforme mostra a figura abaixo. A tensão de cisalhamento na face x será indicada por xyτ , o primeiro índice indicando a face em que ele atua e o segundo, a direção da tensão. Considerando o triângulo elementar da figura, podemos determinar as tensões normal θσ e de cisalhamento θτ nele atuantes a partir do equilíbrio de forças nas direções dessas tensões, chegando-se a: θθτθσθσσθ cossen2sencos xy 2 y 2 x ⋅⋅⋅+⋅+⋅= (9a) ( ) ( )θθτθθσστθ 22 xyyx cossencossen −⋅+⋅⋅−= (9b) Usando as relações trigonométricas apropriadas, tem-se: ( ) ( ) θτθ σσσσ σθ 2sen2cos 22 xy yxyx ⋅+⋅ − + + = (10a) ( ) θτθ σσ τθ 2cos2sen 2 xy yx ⋅−⋅ − = (10b) Estas equações dão as tensões normal e de cisalhamento, em função das tensões xσ , yσ e xyτ , num plano qualquer. As tensões θσ´ e θτ´ num plano que faz um ângulo 2 πθ + com o eixo x podem ser determinadas substituindo-se θ por 2 πθ + , o que dá: yx´ σσσσ θθ +=+ (11a) θθ ττ −=´ (11b) Convenção de sinais: a) Todas as tensões normais de tração são positivas; b) A tensão de cisalhamento xyτ é positiva quando age no sentido positivo do eixo y; c) A tensão de cisalhamento θτ é positiva quando atua no sentido horário. σxσx σy σy σθ θ τθ σy σxy x τyx τyx τxy τxy τxy τyx
  • 51.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 50 4 – Círculo de Mohr para Tensões Planas As expressões (10) são equações paramétricas de uma circunferência. Se adotarmos um sistema de eixos coordenados e marcarmos os pontos M ( θσ , θτ ), para qualquer valor do parâmetro θ , vamos sempre obter um ponto que se encontra em uma circunferência. Para demonstrar essa propriedade, transpomos para o 1º membro da Eq. (10a) o termo ( ) 2 yx σσ + , elevando ao quadrado os dois membros da equação. Em seguida, quadramos os dois membros da Eq. (10b), somando membro a membro as duas expressões, tal que: ( ) ( ) 2 xy 2 yx2 2 yx 22 τ σσ τ σσ σ θθ +⎥ ⎦ ⎤ ⎢ ⎣ ⎡ − =+⎥ ⎦ ⎤ ⎢ ⎣ ⎡ + − (12) onde: ( ) ⎪ ⎪ ⎪ ⎪ ⎩ ⎪⎪ ⎪ ⎪ ⎨ ⎧ +⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ − = + = 2 xy 2 yx yx med 2 R 2 τ σσ σσ σ (13) Substituindo (12) em (11): ( ) 222 med R=+− θθ τσσ (14) que é a equação de uma circunferência de raio R com centro C de abscissa medσ e ordenada zero. Circunferência: σ τ R σmin=σII τmax TRAÇÃOCOMPRESSÃO σmax=σI σmed C D AB E σθ τθ M

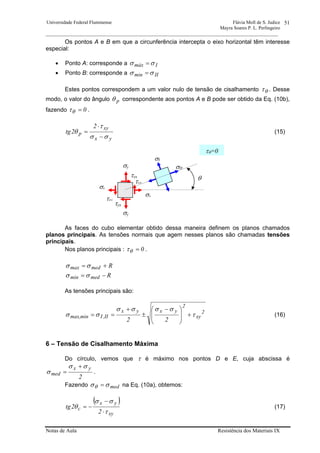

  • 52.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 51 Os pontos A e B em que a circunferência intercepta o eixo horizontal têm interesse especial: • Ponto A: corresponde a Imáx σσ = • Ponto B: corresponde a IImin σσ = Estes pontos correspondem a um valor nulo de tensão de cisalhamento θτ . Desse modo, o valor do ângulo pθ correspondente aos pontos A e B pode ser obtido da Eq. (10b), fazendo 0=θτ . yx xy p 2 2tg σσ τ θ − ⋅ = (15) As faces do cubo elementar obtido dessa maneira definem os planos chamados planos principais. As tensões normais que agem nesses planos são chamadas tensões principais. Nos planos principais : 0=θτ . Rmedmax += σσ Rmedmin −= σσ As tensões principais são: 2 xy 2 yxyx II,Iminmax, 22 τ σσσσ σσ +⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ − ± + == (16) 6 – Tensão de Cisalhamento Máxima Do círculo, vemos que τ é máximo nos pontos D e E, cuja abscissa é 2 yx med σσ σ + = . Fazendo medσσθ = na Eq. (10a), obtemos: ( ) xy yx c 2 2tg τ σσ θ ⋅ − −= (17) σy σy σx σx τxy τxy τyx τyx σI σII τθ=0 θ
  • 53.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 52 O máximo valor da tensão cisalhante é igual ao raio da circunferência: 2 xy 2 yx max 2 τ σσ τ +⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ − = (18) E a tensão normal no plano de tensão máxima de cisalhamento é: 2 yx med σσ σσθ + == (19) Comparando-se as Eq. (15) e (17), vemos que: c p 2tg 1 2tg θ θ −= Isto significa que: o pcpc 459022 =−⇒=− θθθθ o Conclusão: Os planos de máximas tensões cisalhantes formam ângulos de 45º com os planos principais. Roteiro para o traçado do Círculo de Mohr: a) Escolhemos um sistema de eixos cartesianos com abscissa σ e ordenada τ ; b) Marcamos os pontos X ( )xyx ; τσ − e Y ( )xyy ;τσ ; c) Unindo os pontos X e Y por uma linha reta, definimos o ponto C, que é a interseção da linha XY com o eixo σ ; d) Traçamos um círculo de centro C e diâmetro XY. σy σy σx σx τxy τxy τyx τyx σI σII θp θc σmed τmax τmax σmed
  • 54.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 53 σ τ R σII τmax σI σmed C Y(σy; τxy) AB X(σx; -τxy) 2θp
  • 55.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 54 IX – DEFORMAÇÕES EM VIGAS 1 – Método da Dupla Integração As cargas transversais que atuam nas vigas causam deformações, curvando seu eixo longitudinal que passa a tomar o formato da chamada linha elástica. Consideremos a viga simplesmente apoiada AB mostrada na figura abaixo. Antes da aplicação da carga P, o eixo longitudinal da viga é reto, tornando-se curvo após a flexão. Supondo-se que xy seja um plano de simetria e que todas as cargas estejam nesse plano, a curva ABC, denominada linha elástica, situa-se também nesse plano. Para deduzir a equação diferencial da linha elástica, utiliza-se a relação entre a curvatura k e o momento fletor M. A convenção de sinais para a curvatura da viga fletida relaciona-se com o sentido dado aos eixos coordenados. Supondo-se que o eixo x é positivo para a direita e que o eixo y é positivo para baixo, admite-se que a curvatura da viga é positiva quando sua concavidade estiver voltada para baixo. Assim, a viga representada na figura anterior tem curvatura negativa. Sabendo-se que momento fletor positivo produz compressão na fibra superior e tração na fibra inferior, conclui-se que M positivo produz curvatura negativa na superfície neutra da viga. Então: EI )x(M1 k −== ρ (1) m1 m2 d θ θ - (b) ρ O P y x x dx d m1 m2 d C BA (a) y

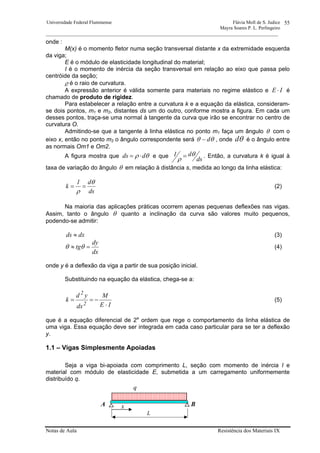

  • 56.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 55 onde : M(x) é o momento fletor numa seção transversal distante x da extremidade esquerda da viga; E é o módulo de elasticidade longitudinal do material; I é o momento de inércia da seção transversal em relação ao eixo que passa pelo centróide da seção; ρ é o raio de curvatura. A expressão anterior é válida somente para materiais no regime elástico e IE ⋅ é chamado de produto de rigidez. Para estabelecer a relação entre a curvatura k e a equação da elástica, consideram- se dois pontos, m1 e m2, distantes ds um do outro, conforme mostra a figura. Em cada um desses pontos, traça-se uma normal à tangente da curva que irão se encontrar no centro de curvatura O. Admitindo-se que a tangente à linha elástica no ponto m1 faça um ângulo θ com o eixo x, então no ponto m2 o ângulo correspondente será θθ d− , onde θd é o ângulo entre as normais Om1 e Om2. A figura mostra que θρ dds ⋅= e que ds d1 θ ρ = . Então, a curvatura k é igual à taxa de variação do ângulo θ em relação à distância s, medida ao longo da linha elástica: ds d1 k θ ρ == (2) Na maioria das aplicações práticas ocorrem apenas pequenas deflexões nas vigas. Assim, tanto o ângulo θ quanto a inclinação da curva são valores muito pequenos, podendo-se admitir: dxds ≈ (3) dx dy tg =≈ θθ (4) onde y é a deflexão da viga a partir de sua posição inicial. Substituindo na equação da elástica, chega-se a: IE M dx yd k 2 2 ⋅ −== (5) que é a equação diferencial de 2a ordem que rege o comportamento da linha elástica de uma viga. Essa equação deve ser integrada em cada caso particular para se ter a deflexão y. 1.1 – Vigas Simplesmente Apoiadas Seja a viga bi-apoiada com comprimento L, seção com momento de inércia I e material com módulo de elasticidade E, submetida a um carregamento uniformemente distribuído q. q A x L B

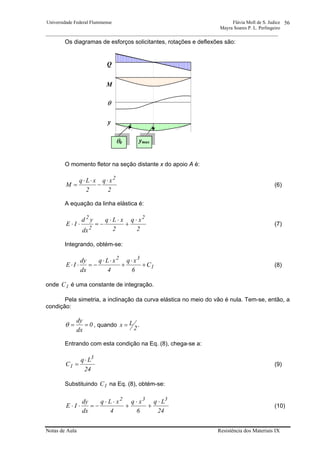

  • 57.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 56 Os diagramas de esforços solicitantes, rotações e deflexões são: O momento fletor na seção distante x do apoio A é: 2 xq 2 xLq M 2 ⋅ − ⋅⋅ = (6) A equação da linha elástica é: 2 xq 2 xLq dx yd IE 2 2 2 ⋅ + ⋅⋅ −=⋅⋅ (7) Integrando, obtém-se: 1 32 C 6 xq 4 xLq dx dy IE + ⋅ + ⋅⋅ −=⋅⋅ (8) onde 1C é uma constante de integração. Pela simetria, a inclinação da curva elástica no meio do vão é nula. Tem-se, então, a condição: 0 dx dy ==θ , quando 2 Lx = . Entrando com esta condição na Eq. (8), chega-se a: 24 Lq C 3 1 ⋅ = (9) Substituindo 1C na Eq. (8), obtém-se: 24 Lq 6 xq 4 xLq dx dy IE 332 ⋅ + ⋅ + ⋅⋅ −=⋅⋅ (10) Q M θ y θ0 ymax

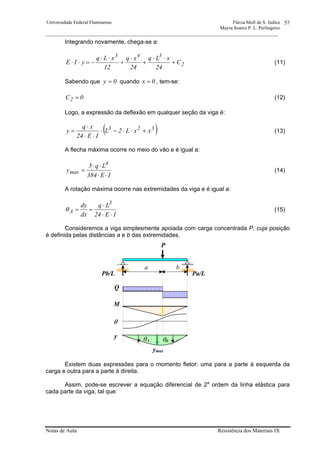

  • 58.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 57 Integrando novamente, chega-se a: 2 343 C 24 xLq 24 xq 12 xLq yIE + ⋅⋅ + ⋅ + ⋅⋅ −=⋅⋅ (11) Sabendo que 0y = quando 0x = , tem-se: 0C2 = (12) Logo, a expressão da deflexão em qualquer seção da viga é: ( )323 xxL2L IE24 xq y +⋅⋅−⋅ ⋅⋅ ⋅ = (13) A flecha máxima ocorre no meio do vão e é igual a: IE384 Lq5 y 4 max ⋅⋅ ⋅⋅ = (14) A rotação máxima ocorre nas extremidades da viga e é igual a: IE24 Lq dx dy 3 A ⋅⋅ ⋅ ==θ (15) Consideremos a viga simplesmente apoiada com carga concentrada P, cuja posição é definida pelas distâncias a e b das extremidades. Existem duas expressões para o momento fletor: uma para a parte à esquerda da carga e outra para a parte à direita. Assim, pode-se escrever a equação diferencial de 2a ordem da linha elástica para cada parte da viga, tal que: a b P Pb/L Pa/L M θ y ymax Q θΑ θB
  • 59.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 58 para ax0 ≤≤ → L xbP dx yd IE 2 2 ⋅⋅ −=⋅⋅ (16) para Lxa ≤≤ → )ax(P L xbP dx yd IE 2 2 −⋅+ ⋅⋅ −=⋅⋅ (17) Integrando duas vezes as duas expressões, os resultados incluirão quatro constantes arbitrárias que serão determinadas a partir das condições de contorno: a) em ax = , as inclinações das duas partes da viga são iguais; b) em ax = , as flechas das duas partes são iguais; c) em 0x = , a flecha é nula; d) em Lx = , a flecha é nula. As expressões da linha elástica para as partes da viga à esquerda e à direita da carga P são: para ax0 ≤≤ : ( )222 xbL L6 xbP yIE −−⋅ ⋅ ⋅⋅ =⋅⋅ (18) para Lxa ≤≤ : ( ) ( ) 6 axP xbL L6 xbP yIE 3 222 −⋅ +−−⋅ ⋅ ⋅⋅ =⋅⋅ (19) As rotações das duas partes da viga são: para ax0 ≤≤ : ( )222 x3bL L6 bP dx dy IE −−⋅ ⋅ ⋅ =⋅⋅ (20) para Lxa ≤≤ : ( ) ( ) 2 axP x3bL L6 bP dx dy IE 2 222 −⋅ +−−⋅ ⋅ ⋅ =⋅⋅ (21) As rotações nas extremidades da viga são: ( ) ( ) IEL6 bLbaP bL IEL6 bP 22 A ⋅⋅⋅ +⋅⋅⋅ =−⋅ ⋅⋅⋅ ⋅ =θ (22) ( ) IEL6 aLbaP B ⋅⋅⋅ +⋅⋅⋅ =θ (23) A flecha máxima é:

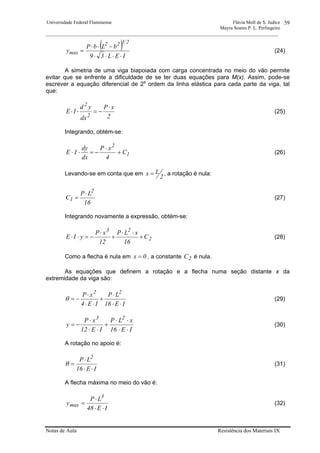

  • 60.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 59 ( ) IEL39 bLbP y 2322 max ⋅⋅⋅⋅ −⋅⋅ = (24) A simetria de uma viga biapoiada com carga concentrada no meio do vão permite evitar que se enfrente a dificuldade de se ter duas equações para M(x). Assim, pode-se escrever a equação diferencial de 2a ordem da linha elástica para cada parte da viga, tal que: 2 xP dx yd IE 2 2 ⋅ −=⋅⋅ (25) Integrando, obtém-se: 1 2 C 4 xP dx dy IE + ⋅ −=⋅⋅ (26) Levando-se em conta que em 2 Lx = , a rotação é nula: 16 LP C 2 1 ⋅ = (27) Integrando novamente a expressão, obtém-se: 2 23 C 16 xLP 12 xP yIE + ⋅⋅ + ⋅ −=⋅⋅ (28) Como a flecha é nula em 0x = , a constante 2C é nula. As equações que definem a rotação e a flecha numa seção distante x da extremidade da viga são: IE16 LP IE4 xP 22 ⋅⋅ ⋅ + ⋅⋅ ⋅ −=θ (29) IE16 xLP IE12 xP y 23 ⋅⋅ ⋅⋅ + ⋅⋅ ⋅ −= (30) A rotação no apoio é: IE16 LP 2 ⋅⋅ ⋅ =θ (31) A flecha máxima no meio do vão é: IE48 LP y 3 max ⋅⋅ ⋅ = (32)
  • 61.

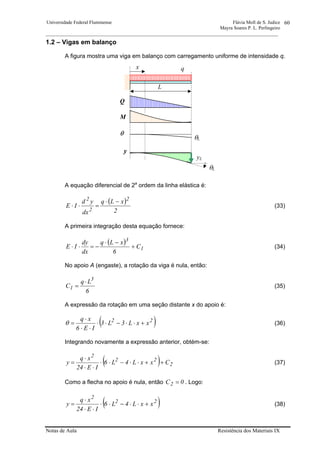

    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 60 1.2 – Vigas em balanço A figura mostra uma viga em balanço com carregamento uniforme de intensidade q. A equação diferencial de 2a ordem da linha elástica é: ( ) 2 xLq dx yd IE 2 2 2 −⋅ =⋅⋅ (33) A primeira integração desta equação fornece: ( ) 1 3 C 6 xLq dx dy IE + −⋅ −=⋅⋅ (34) No apoio A (engaste), a rotação da viga é nula, então: 6 Lq C 3 1 ⋅ = (35) A expressão da rotação em uma seção distante x do apoio é: ( )22 xxL3L3 IE6 xq +⋅⋅−⋅⋅ ⋅⋅ ⋅ =θ (36) Integrando novamente a expressão anterior, obtém-se: ( ) 2 22 2 CxxL4L6 IE24 xq y ++⋅⋅−⋅⋅ ⋅⋅ ⋅ = (37) Como a flecha no apoio é nula, então 0C2 = . Logo: ( )22 2 xxL4L6 IE24 xq y +⋅⋅−⋅⋅ ⋅⋅ ⋅ = (38) L x Q M θ y yL θL θL q
  • 62.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 61 O ângulo de rotação e a flecha na extremidade livre da viga são: IE6 Lq 3 ⋅⋅ ⋅ =θ (39) IE8 Lq y 4 ⋅⋅ ⋅ = (40) 2 – Método da Superposição A linearidade da relação entre esforços e deformações nas estruturas que trabalham na fase elástica permite aplicar o princípio da superposição dos efeitos, computando-se o valor global da deformação para um carregamento complexo como sendo o resultado da soma algébrica das deformações causadas pelas cargas, como se tivessem sido aplicadas isoladamente. NOTA: o método da superposição é especialmente útil quando o carregamento puder ser subdividido em condições de carregamento parciais, dos quais já se conhecem as deflexões. A tabela mostra as equações da elástica, as rotações e as deflexões em vigas isostáticas com diferentes carregamentos e condições de contorno.

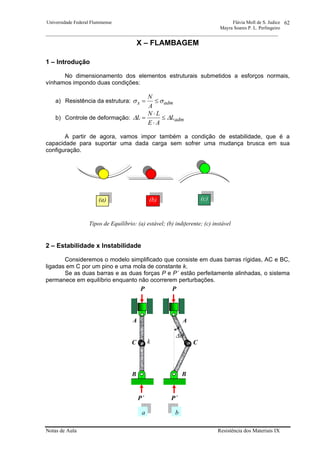

  • 63.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 62 X – FLAMBAGEM 1 – Introdução No dimensionamento dos elementos estruturais submetidos a esforços normais, vínhamos impondo duas condições: a) Resistência da estrutura: admx A N σσ ≤= b) Controle de deformação: admL AE LN L ∆∆ ≤ ⋅ ⋅ = A partir de agora, vamos impor também a condição de estabilidade, que é a capacidade para suportar uma dada carga sem sofrer uma mudança brusca em sua configuração. 2 – Estabilidade x Instabilidade Consideremos o modelo simplificado que consiste em duas barras rígidas, AC e BC, ligadas em C por um pino e uma mola de constante k. Se as duas barras e as duas forças P e P´ estão perfeitamente alinhadas, o sistema permanece em equilíbrio enquanto não ocorrerem perturbações. P P´ C a b P P´ A B A C ∆θ k B Tipos de Equilíbrio: (a) estável; (b) indiferente; (c) instável (a) (b) (c)

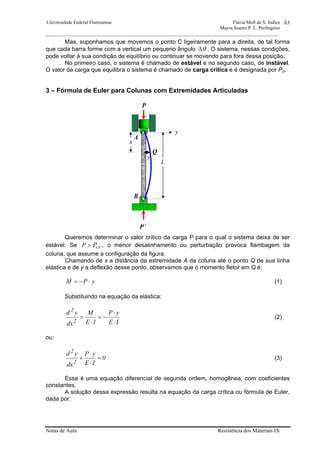

  • 64.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 63 P P´ L x y B A y Q Mas, suponhamos que movemos o ponto C ligeiramente para a direita, de tal forma que cada barra forme com a vertical um pequeno ângulo θ∆ . O sistema, nessas condições, pode voltar à sua condição de equilíbrio ou continuar se movendo para fora dessa posição. No primeiro caso, o sistema é chamado de estável e no segundo caso, de instável. O valor da carga que equilibra o sistema é chamado de carga crítica e é designada por Pcr. 3 – Fórmula de Euler para Colunas com Extremidades Articuladas Queremos determinar o valor crítico da carga P para o qual o sistema deixa de ser estável. Se crPP > , o menor desalinhamento ou perturbação provoca flambagem da coluna, que assume a configuração da figura. Chamando de x a distância da extremidade A da coluna até o ponto Q de sua linha elástica e de y a deflexão desse ponto, observamos que o momento fletor em Q é: yPM ⋅−= (1) Substituindo na equação da elástica: IE yP IE M dx yd 2 2 ⋅ ⋅ −= ⋅ = (2) ou: 0 IE yP dx yd 2 2 = ⋅ ⋅ + (3) Essa é uma equação diferencial de segunda ordem, homogênea, com coeficientes constantes. A solução dessa expressão resulta na equação da carga crítica ou fórmula de Euler, dada por:
  • 65.

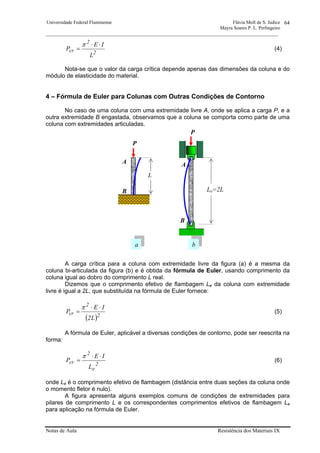

    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 64 2 2 cr L IE P ⋅⋅ = π (4) Nota-se que o valor da carga crítica depende apenas das dimensões da coluna e do módulo de elasticidade do material. 4 – Fórmula de Euler para Colunas com Outras Condições de Contorno No caso de uma coluna com uma extremidade livre A, onde se aplica a carga P, e a outra extremidade B engastada, observamos que a coluna se comporta como parte de uma coluna com extremidades articuladas. A carga crítica para a coluna com extremidade livre da figura (a) é a mesma da coluna bi-articulada da figura (b) e é obtida da fórmula de Euler, usando comprimento da coluna igual ao dobro do comprimento L real. Dizemos que o comprimento efetivo de flambagem Le da coluna com extremidade livre é igual a 2L, que substituída na fórmula de Euler fornece: ( )2 2 cr L2 IE P ⋅⋅ = π (5) A fórmula de Euler, aplicável a diversas condições de contorno, pode ser reescrita na forma: 2 e 2 cr L IE P ⋅⋅ = π (6) onde Le é o comprimento efetivo de flambagem (distância entre duas seções da coluna onde o momento fletor é nulo). A figura apresenta alguns exemplos comuns de condições de extremidades para pilares de comprimento L e os correspondentes comprimentos efetivos de flambagem Le para aplicação na fórmula de Euler. P b Le=2L a A B L A B P

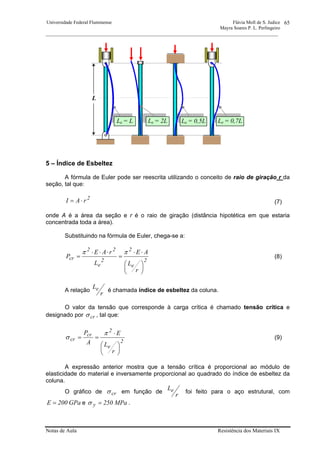

  • 66.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 65 5 – Índice de Esbeltez A fórmula de Euler pode ser reescrita utilizando o conceito de raio de giração r da seção, tal que: 2 rAI ⋅= (7) onde A é a área da seção e r é o raio de giração (distância hipotética em que estaria concentrada toda a área). Substituindo na fórmula de Euler, chega-se a: 2 e 2 2 e 22 cr r L AE L rAE P ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅⋅ = ⋅⋅⋅ = ππ (8) A relação r Le é chamada índice de esbeltez da coluna. O valor da tensão que corresponde à carga crítica é chamado tensão crítica e designado por crσ , tal que: 2 e 2 cr cr r L E A P ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ⋅ == π σ (9) A expressão anterior mostra que a tensão crítica é proporcional ao módulo de elasticidade do material e inversamente proporcional ao quadrado do índice de esbeltez da coluna. O gráfico de crσ em função de r Le foi feito para o aço estrutural, com GPa200E = e MPa250y =σ . L Le = L Le = 2L Le = 0,5L Le = 0,7L

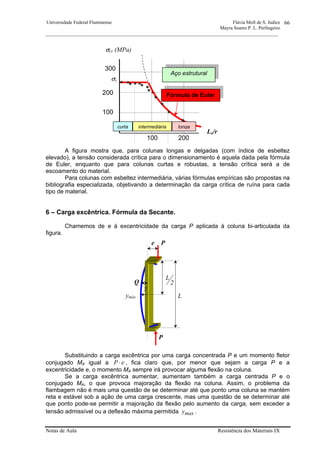

  • 67.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 66 Le/r 100 200 300 σcr (MPa) Aço estrutural curta intermediária longa 100 200 σy Fórmula de Euler A figura mostra que, para colunas longas e delgadas (com índice de esbeltez elevado), a tensão considerada crítica para o dimensionamento é aquela dada pela fórmula de Euler, enquanto que para colunas curtas e robustas, a tensão crítica será a de escoamento do material. Para colunas com esbeltez intermediária, várias fórmulas empíricas são propostas na bibliografia especializada, objetivando a determinação da carga crítica de ruína para cada tipo de material. 6 – Carga excêntrica. Fórmula da Secante. Chamemos de e à excentricidade da carga P aplicada à coluna bi-articulada da figura. Substituindo a carga excêntrica por uma carga concentrada P e um momento fletor conjugado MA igual a eP ⋅ , fica claro que, por menor que sejam a carga P e a excentricidade e, o momento MA sempre irá provocar alguma flexão na coluna. Se a carga excêntrica aumentar, aumentam também a carga centrada P e o conjugado MA, o que provoca majoração da flexão na coluna. Assim, o problema da flambagem não é mais uma questão de se determinar até que ponto uma coluna se mantém reta e estável sob a ação de uma carga crescente, mas uma questão de se determinar até que ponto pode-se permitir a majoração da flexão pelo aumento da carga, sem exceder a tensão admissível ou a deflexão máxima permitida maxy . L 2 L ymáx P P e y Q

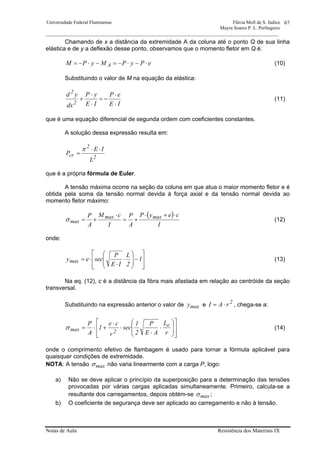

  • 68.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 67 Chamando de x a distância da extremidade A da coluna até o ponto Q de sua linha elástica e de y a deflexão desse ponto, observamos que o momento fletor em Q é: ePyPMyPM A ⋅−⋅−=−⋅−= (10) Substituindo o valor de M na equação da elástica: IE eP IE yP dx yd 2 2 ⋅ ⋅ −= ⋅ ⋅ + (11) que é uma equação diferencial de segunda ordem com coeficientes constantes. A solução dessa expressão resulta em: 2 2 cr L IE P ⋅⋅ = π que é a própria fórmula de Euler. A tensão máxima ocorre na seção da coluna em que atua o maior momento fletor e é obtida pela soma da tensão normal devida à força axial e da tensão normal devida ao momento fletor máximo: ( ) I ceyP A P I cM A P maxmax max ⋅+⋅ += ⋅ +=σ (12) onde: ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ −⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ⋅ ⋅ ⋅= 1 2 L IE P seceymax (13) Na eq. (12), c é a distância da fibra mais afastada em relação ao centróide da seção transversal. Substituindo na expressão anterior o valor de maxy e 2 rAI ⋅= , chega-se a: ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ⋅ ⋅ ⋅ ⋅ +⋅= r L AE P 2 1 sec r ce 1 A P e 2maxσ (14) onde o comprimento efetivo de flambagem é usado para tornar a fórmula aplicável para quaisquer condições de extremidade. NOTA: A tensão maxσ não varia linearmente com a carga P, logo: a) Não se deve aplicar o princípio da superposição para a determinação das tensões provocadas por várias cargas aplicadas simultaneamente. Primeiro, calcula-se a resultante dos carregamentos, depois obtém-se maxσ ; b) O coeficiente de segurança deve ser aplicado ao carregamento e não à tensão.

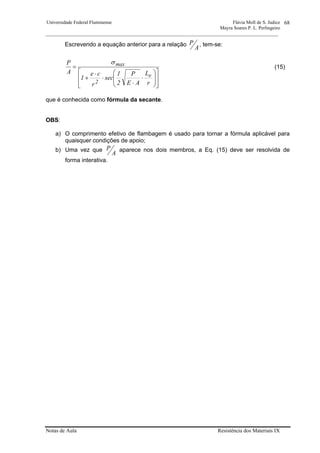

  • 69.
    Universidade Federal FluminenseFlávia Moll de S. Judice Mayra Soares P. L. Perlingeiro ________________________________________________________________________________________________ Notas de Aula Resistência dos Materiais IX 68 Escrevendo a equação anterior para a relação A P , tem-se: ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ⋅ ⋅ ⋅ ⋅ + = r L AE P 2 1 sec r ce 1 A P e 2 maxσ (15) que é conhecida como fórmula da secante. OBS: a) O comprimento efetivo de flambagem é usado para tornar a fórmula aplicável para quaisquer condições de apoio; b) Uma vez que A P aparece nos dois membros, a Eq. (15) deve ser resolvida de forma interativa.
