Universidade Federal da Paraíba
Centro de Tecnologia
Programa de Pós-Graduação em Engenharia
Mecânica
Mestrado - Doutorado
Aluno: Roneles de Santana Silva
Discordância

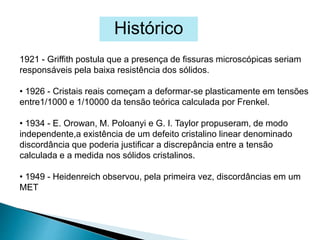

1921 - Griffith postula que a presença de fissuras microscópicas seriam
responsáveis pela baixa resistência dos sólidos.
• 1926 - Cristais reais começam a deformar-se plasticamente em tensões
entre1/1000 e 1/10000 da tensão teórica calculada por Frenkel.
• 1934 - E. Orowan, M. Poloanyi e G. I. Taylor propuseram, de modo
independente,a existência de um defeito cristalino linear denominado
discordância que poderia justificar a discrepância entre a tensão
calculada e a medida nos sólidos cristalinos.
• 1949 - Heidenreich observou, pela primeira vez, discordâncias em um
MET
Histórico

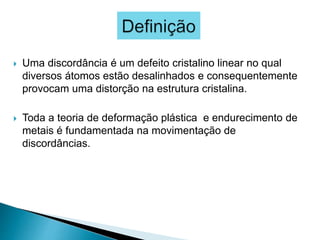

 Uma discordância é um defeito cristalino linear no qual
diversos átomos estão desalinhados e consequentemente
provocam uma distorção na estrutura cristalina.
 Toda a teoria de deformação plástica e endurecimento de
metais é fundamentada na movimentação de
discordâncias.

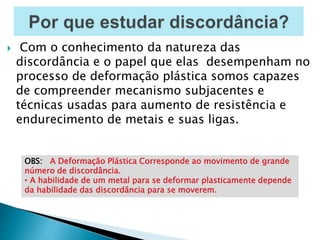

 Com o conhecimento da natureza das
discordância e o papel que elas desempenham no
processo de deformação plástica somos capazes
de compreender mecanismo subjacentes e
técnicas usadas para aumento de resistência e
endurecimento de metais e suas ligas.
OBS: A Deformação Plástica Corresponde ao movimento de grande
número de discordância.
• A habilidade de um metal para se deformar plasticamente depende
da habilidade das discordância para se moverem.

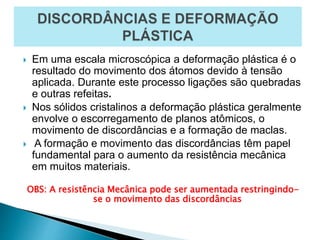

 Em uma escala microscópica a deformação plástica é o
resultado do movimento dos átomos devido à tensão
aplicada. Durante este processo ligações são quebradas
e outras refeitas.
 Nos sólidos cristalinos a deformação plástica geralmente
envolve o escorregamento de planos atômicos, o
movimento de discordâncias e a formação de maclas.
 A formação e movimento das discordâncias têm papel
fundamental para o aumento da resistência mecânica
em muitos materiais.
OBS: A resistência Mecânica pode ser aumentada restringindo-
se o movimento das discordâncias

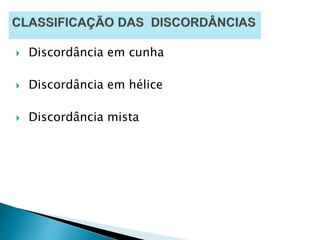

 Discordância em cunha
 Discordância em hélice
 Discordância mista

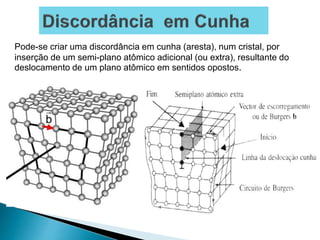

Pode-se criar uma discordância em cunha (aresta), num cristal, por
inserção de um semi-plano atômico adicional (ou extra), resultante do
deslocamento de um plano atômico em sentidos opostos.

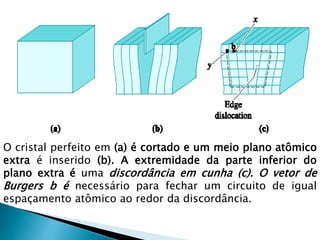

O cristal perfeito em (a) é cortado e um meio plano atômico
extra é inserido (b). A extremidade da parte inferior do

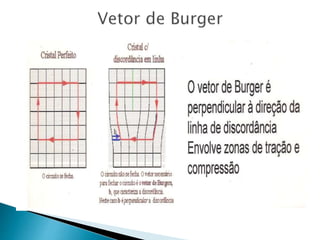

plano extra é uma discordância em cunha (c). O vetor de
Burgers b é necessário para fechar um circuito de igual
espaçamento atômico ao redor da discordância.

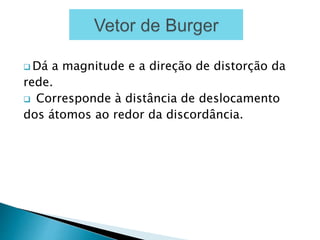

 Dá a magnitude e a direção de distorção da
rede.
 Corresponde à distância de deslocamento
dos átomos ao redor da discordância.

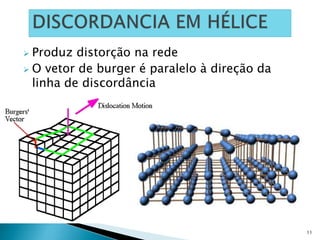

 Produz distorção na rede
 O vetor de burger é paralelo à direção da
linha de discordância
11

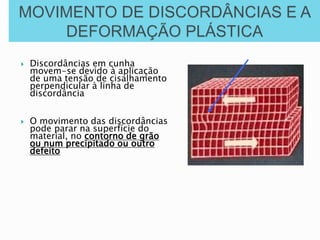

 Discordâncias em cunha
movem-se devido à aplicação
de uma tensão de cisalhamento
perpendicular à linha de
discordância
 O movimento das discordâncias
pode parar na superfície do
material, no contorno de grão
ou num precipitado ou outro
defeito
Plano de escorregamento
Direção de escorregamento
Uma distância
interatômica

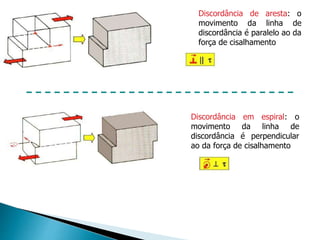

Discordância de aresta: o
movimento da linha de
discordância é paralelo ao da
força de cisalhamento
Discordância em espiral: o
movimento da linha de
discordância é perpendicular
ao da força de cisalhamento

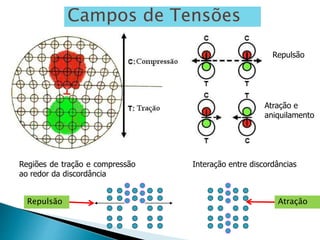

Campos de Tensões
Regiões de tração e compressão
ao redor da discordância
Interação entre discordâncias
Repulsão
Atração e
aniquilamento
Repulsão Atração

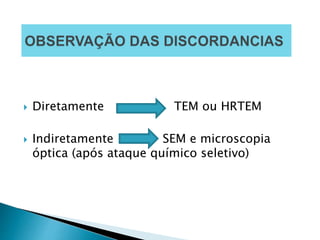

 Diretamente TEM ou HRTEM
 Indiretamente SEM e microscopia
óptica (após ataque químico seletivo)

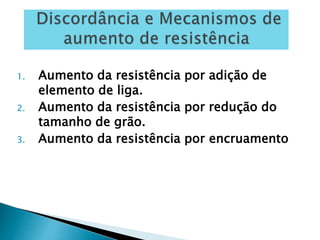

1. Aumento da resistência por adição de
elemento de liga.
2. Aumento da resistência por redução do
tamanho de grão.
3. Aumento da resistência por encruamento

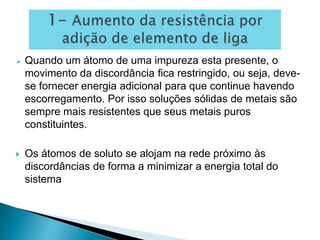

 Quando um átomo de uma impureza esta presente, o
movimento da discordância fica restringido, ou seja, deve-
se fornecer energia adicional para que continue havendo
escorregamento. Por isso soluções sólidas de metais são
sempre mais resistentes que seus metais puros
constituintes.
 Os átomos de soluto se alojam na rede próximo às
discordâncias de forma a minimizar a energia total do
sistema

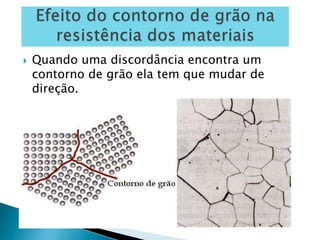

 Quando uma discordância encontra um
contorno de grão ela tem que mudar de
direção.

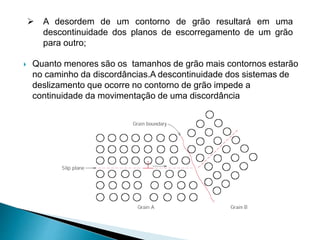

 Quanto menores são os tamanhos de grão mais contornos estarão
no caminho da discordâncias.A descontinuidade dos sistemas de
deslizamento que ocorre no contorno de grão impede a
continuidade da movimentação de uma discordância
 A desordem de um contorno de grão resultará em uma
descontinuidade dos planos de escorregamento de um grão
para outro;

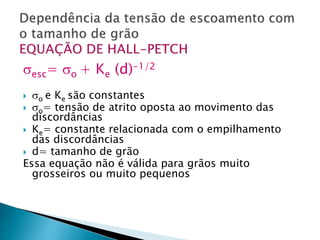

esc= o + Ke (d)-1/2
 o e Ke são constantes
 o= tensão de atrito oposta ao movimento das
discordâncias
 Ke= constante relacionada com o empilhamento
das discordâncias
 d= tamanho de grão
Essa equação não é válida para grãos muito
grosseiros ou muito pequenos
26

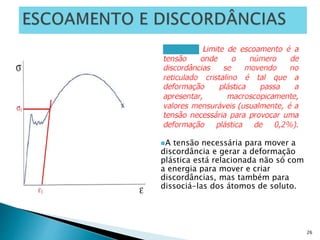

A tensão necessária para mover a
discordância e gerar a deformação
plástica está relacionada não só com
a energia para mover e criar
discordâncias, mas também para
dissociá-las dos átomos de soluto.
27
 É o fenômeno no qual um material endurece devido
à deformação plástica (realizado pelo trabalho à
frio)
 Esse endurecimento dá-se devido ao aumento de
discordâncias e imperfeições promovidas pela
deformação, que impedem o escorregamento dos
planos atômicos
 A medida que se aumenta o encruamento maior é a
força necessária para produzir uma maior
deformação
 O encruamento pode ser removido por tratamento
térmico (recristalização)
28

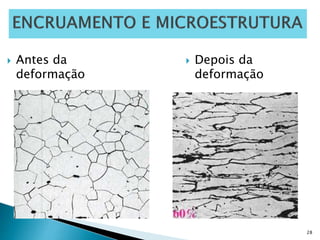

 Antes da
deformação
 Depois da
deformação

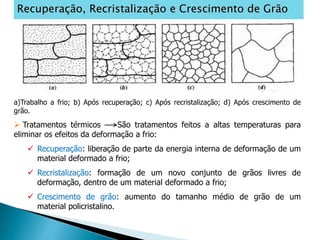

Recuperação, Recristalização e Crescimento de Grão
a)Trabalho a frio; b) Após recuperação; c) Após recristalização; d) Após crescimento de
grão.
 Tratamentos térmicos São tratamentos feitos a altas temperaturas para
eliminar os efeitos da deformação a frio:
 Recuperação: liberação de parte da energia interna de deformação de um
material deformado a frio;
 Recristalização: formação de um novo conjunto de grãos livres de
deformação, dentro de um material deformado a frio;
 Crescimento de grão: aumento do tamanho médio de grão de um
material policristalino.

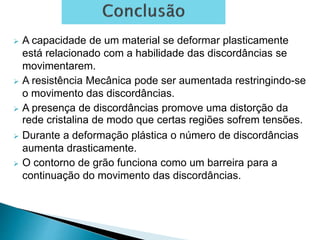

 A capacidade de um material se deformar plasticamente
está relacionado com a habilidade das discordâncias se
movimentarem.
 A resistência Mecânica pode ser aumentada restringindo-se
o movimento das discordâncias.
 A presença de discordâncias promove uma distorção da
rede cristalina de modo que certas regiões sofrem tensões.
 Durante a deformação plástica o número de discordâncias
aumenta drasticamente.
 O contorno de grão funciona como um barreira para a
continuação do movimento das discordâncias.
