1. Medição de Pressão
Profa. Michelle Mendes Santos

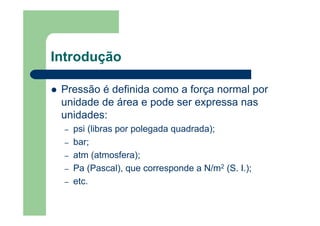

2. Introdução
Pressão é definida como a força normal por
unidade de área e pode ser expressa nas
unidades:
– psi (libras por polegada quadrada);
– bar;
– atm (atmosfera);
– Pa (Pascal), que corresponde a N/m2 (S. I.);
– etc.

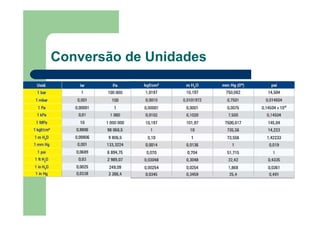

3. Conversão de Unidades

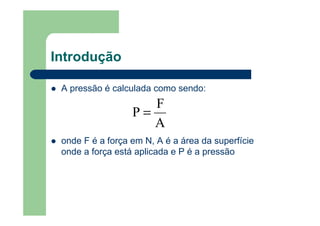

4. Introdução
A pressão é calculada como sendo:
onde F é a força em N, A é a área da superfície
onde a força está aplicada e P é a pressão
A
F
P =

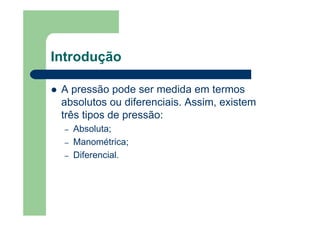

5. Introdução
A pressão pode ser medida em termos
absolutos ou diferenciais. Assim, existem
três tipos de pressão:
– Absoluta;
– Manométrica;
– Diferencial.

6. Pressão Atmosférica
É a pressão exercida
pela camada de ar
sobre a superfície
terrestre.Ao nível do
mar esta pressão é
aproximadamente de
760 mmHg.

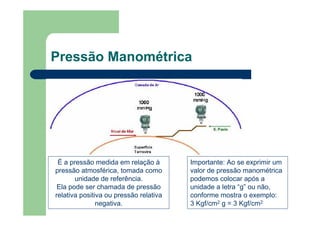

7. Pressão Manométrica
É a pressão medida em relação à
pressão atmosférica, tomada como
unidade de referência.
Ela pode ser chamada de pressão
relativa positiva ou pressão relativa
negativa.
Importante: Ao se exprimir um
valor de pressão manométrica
podemos colocar após a
unidade a letra “g” ou não,
conforme mostra o exemplo:
3 Kgf/cm2 g = 3 Kgf/cm2

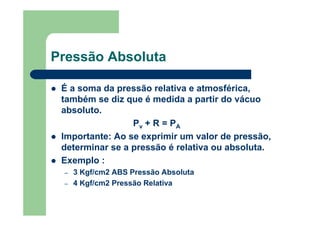

8. Pressão Absoluta
É a soma da pressão relativa e atmosférica,
também se diz que é medida a partir do vácuo
absoluto.
Pv + R = PA
Importante: Ao se exprimir um valor de pressão,
determinar se a pressão é relativa ou absoluta.
Exemplo :
– 3 Kgf/cm2 ABS Pressão Absoluta
– 4 Kgf/cm2 Pressão Relativa

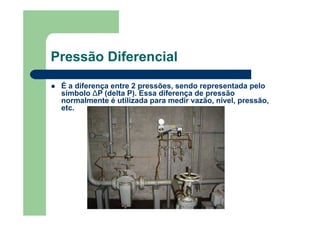

9. Pressão Diferencial
É a diferença entre 2 pressões, sendo representada pelo
símbolo ∆P (delta P). Essa diferença de pressão
normalmente é utilizada para medir vazão, nível, pressão,
etc.

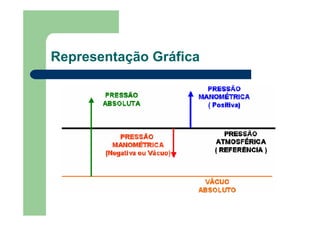

10. Representação Gráfica

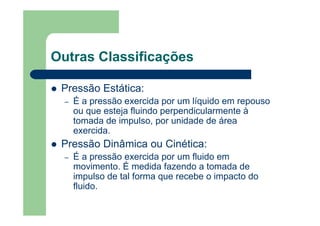

11. Outras Classificações
Pressão Estática:
– É a pressão exercida por um líquido em repouso
ou que esteja fluindo perpendicularmente à
tomada de impulso, por unidade de área
exercida.
Pressão Dinâmica ou Cinética:
– É a pressão exercida por um fluido em
movimento. É medida fazendo a tomada de
impulso de tal forma que recebe o impacto do
fluido.

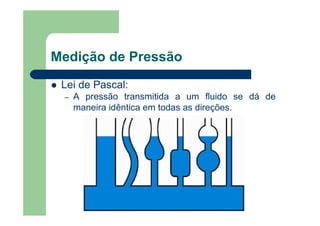

12. Medição de Pressão
Lei de Pascal:
– A pressão transmitida a um fluido se dá de
maneira idêntica em todas as direções.

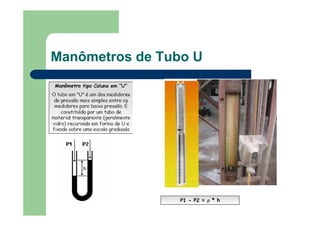

13. Manômetros de Tubo U

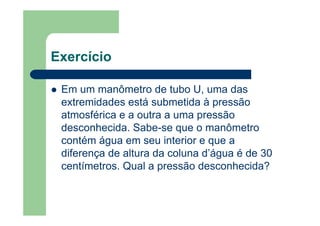

14. Exercício
Em um manômetro de tubo U, uma das
extremidades está submetida à pressão
atmosférica e a outra a uma pressão
desconhecida. Sabe-se que o manômetro
contém água em seu interior e que a
diferença de altura da coluna d’água é de 30
centímetros. Qual a pressão desconhecida?

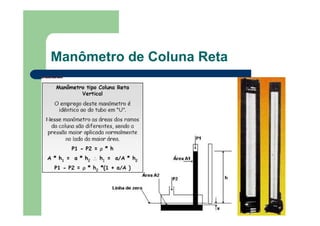

15. Manômetro de Coluna Reta

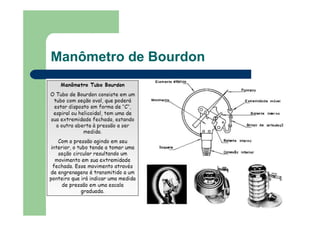

16. Manômetro de Bourdon

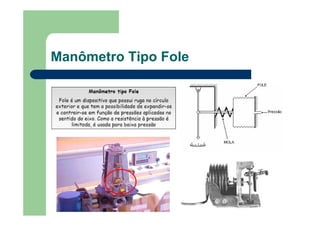

17. Manômetro Tipo Fole

18. Manômetro Tipo Diafragma

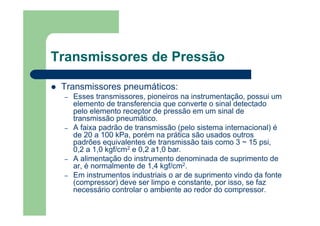

19. Transmissores de Pressão
Transmissores pneumáticos:
– Esses transmissores, pioneiros na instrumentação, possui um
elemento de transferencia que converte o sinal detectado
pelo elemento receptor de pressão em um sinal de
transmissão pneumático.
– A faixa padrão de transmissão (pelo sistema internacional) é
de 20 a 100 kPa, porém na prática são usados outros
padrões equivalentes de transmissão tais como 3 ~ 15 psi,
0,2 a 1,0 kgf/cm2 e 0,2 a1,0 bar.
– A alimentação do instrumento denominada de suprimento de
ar, é normalmente de 1,4 kgf/cm2.
– Em instrumentos industriais o ar de suprimento vindo da fonte
(compressor) deve ser limpo e constante, por isso, se faz
necessário controlar o ambiente ao redor do compressor.

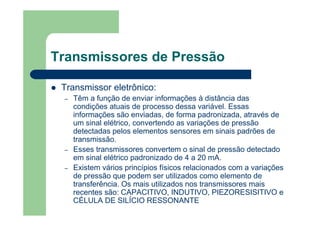

20. Transmissores de Pressão
Transmissor eletrônico:
– Têm a função de enviar informações à distância das
condições atuais de processo dessa variável. Essas
informações são enviadas, de forma padronizada, através de
um sinal elétrico, convertendo as variações de pressão
detectadas pelos elementos sensores em sinais padrões de
transmissão.
– Esses transmissores convertem o sinal de pressão detectado
em sinal elétrico padronizado de 4 a 20 mA.
– Existem vários princípios físicos relacionados com a variações
de pressão que podem ser utilizados como elemento de
transferência. Os mais utilizados nos transmissores mais
recentes são: CAPACITIVO, INDUTIVO, PIEZORESISITIVO e
CÉLULA DE SILÍCIO RESSONANTE

21. Pressostatos
