1. Medição de Pressão Marcio Alves de Souza Sandro Luis Gustavo Anderson

2. INTRODUÇÃO Pressão é uma grandeza física obtida pelo quociente entre a intensidade da força (F) e a área (A) em que a força se distribui.

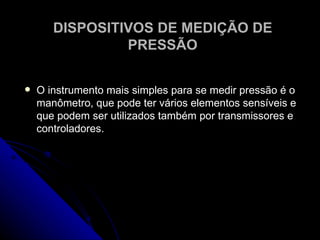

3. DISPOSITIVOS DE MEDIÇÃO DE PRESSÃO O instrumento mais simples para se medir pressão é o manômetro, que pode ter vários elementos sensíveis e que podem ser utilizados também por transmissores e controladores.

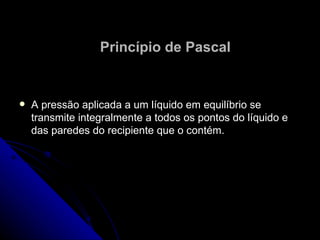

4. Princípio de Pascal A pressão aplicada a um líquido em equilíbrio se transmite integralmente a todos os pontos do líquido e das paredes do recipiente que o contém.

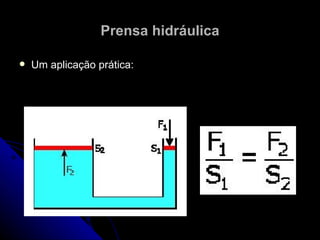

5. Prensa hidráulica Um aplicação prática:

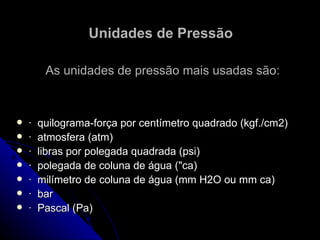

6. Unidades de Pressão As unidades de pressão mais usadas são: · quilograma-força por centímetro quadrado (kgf./cm2) · atmosfera (atm) · libras por polegada quadrada (psi) · polegada de coluna de água ("ca) · milímetro de coluna de água (mm H2O ou mm ca) · bar · Pascal (Pa)

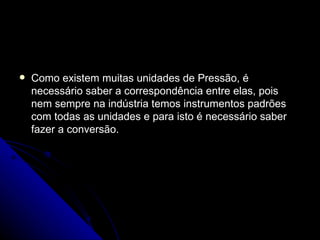

7. Como existem muitas unidades de Pressão, é necessário saber a correspondência entre elas, pois nem sempre na indústria temos instrumentos padrões com todas as unidades e para isto é necessário saber fazer a conversão.

8. A tabela a seguir apresenta as conversões entre várias unidades de pressã o:

9. Controle de Sistema de Pressão

10. Teste de Pressão em Tubulação

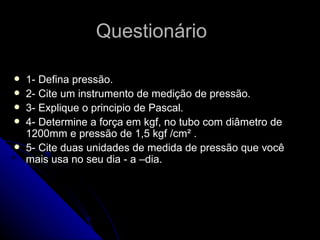

11. Questionário 1- Defina pressão. 2- Cite um instrumento de medição de pressão. 3- Explique o principio de Pascal. 4- Determine a força em kgf, no tubo com diâmetro de 1200mm e pressão de 1,5 kgf /cm² . 5- Cite duas unidades de medida de pressão que você mais usa no seu dia - a –dia.

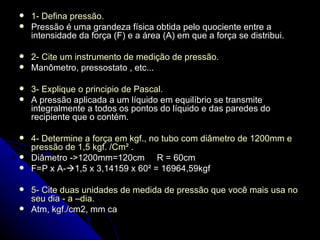

12. 1- Defina pressão. Pressão é uma grandeza física obtida pelo quociente entre a intensidade da força (F) e a área (A) em que a força se distribui. 2- Cite um instrumento de medição de pressão. Manômetro, pressostato , etc... 3- Explique o principio de Pascal. A pressão aplicada a um líquido em equilíbrio se transmite integralmente a todos os pontos do líquido e das paredes do recipiente que o contém. 4- Determine a força em kgf., no tubo com diâmetro de 1200mm e pressão de 1,5 kgf. /Cm² . Diâmetro ->1200mm=120cm R = 60cm F=P x A-  1,5 x 3,14159 x 60² = 16964,59kgf 5- Cite duas unidades de medida de pressão que você mais usa no seu dia - a –dia. Atm, kgf./cm2, mm ca
