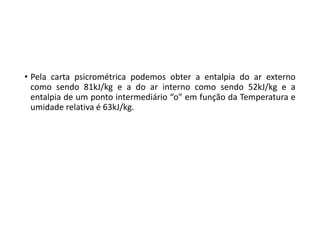

3. • Pela carta psicrométrica podemos obter a entalpia do ar externo
como sendo 81kJ/kg e a do ar interno como sendo 52kJ/kg e a
entalpia de um ponto intermediário “o” em função da Temperatura e
umidade relativa é 63kJ/kg.

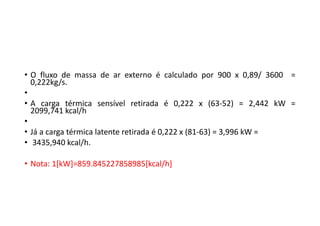

4. • O fluxo de massa de ar externo é calculado por 900 x 0,89/ 3600 =
0,222kg/s.
•
• A carga térmica sensível retirada é 0,222 x (63‐52) = 2,442 kW =
2099,741 kcal/h
•
• Já a carga térmica latente retirada é 0,222 x (81‐63) = 3,996 kW =
• 3435,940 kcal/h.
• Nota: 1[kW]=859.845227858985[kcal/h]

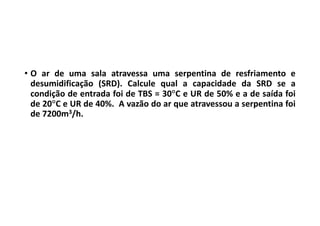

5. • O ar de uma sala atravessa uma serpentina de resfriamento e
desumidificação (SRD). Calcule qual a capacidade da SRD se a
condição de entrada foi de TBS = 30C e UR de 50% e a de saída foi
de 20C e UR de 40%. A vazão do ar que atravessou a serpentina foi
de 7200m3/h.
6. • Para o cálculo do fluxo de massa de ar que atravessa a SRD é preciso
conhecer o volume específico do ar na entrada da mesma. Este valor
é obtido a partir da marcação da condição de entrada do ar na SRD na
carta psicrométrica. Desta forma obtém‐se v=0,878m³/kg. O fluxo de
massa (kg/s) é obtido pela relação entre vazão (em m³/s) por o
volume específico. Na carta psicrométrica devemos obter ainda as
entalpias do ar na condição de entrada e de saída da SRD.

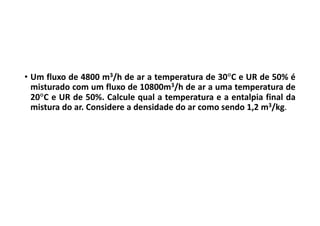

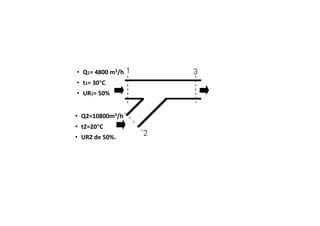

8. • Um fluxo de 4800 m3/h de ar a temperatura de 30C e UR de 50% é
misturado com um fluxo de 10800m3/h de ar a uma temperatura de
20C e UR de 50%. Calcule qual a temperatura e a entalpia final da
mistura do ar. Considere a densidade do ar como sendo 1,2 m3/kg.

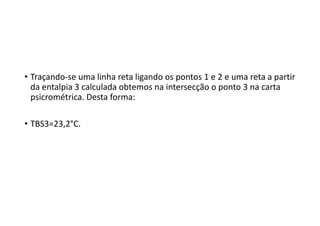

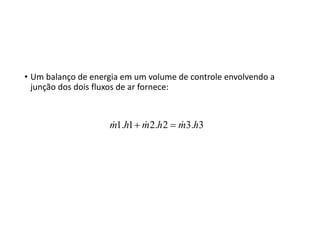

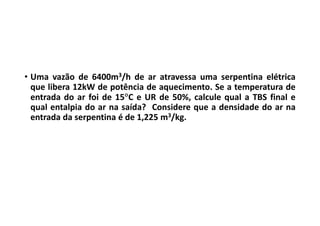

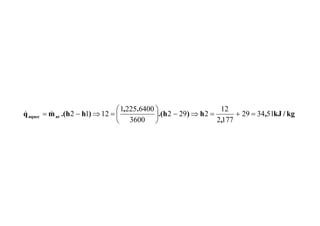

13. • Uma vazão de 6400m3/h de ar atravessa uma serpentina elétrica
que libera 12kW de potência de aquecimento. Se a temperatura de
entrada do ar foi de 15C e UR de 50%, calcule qual a TBS final e
qual entalpia do ar na saída? Considere que a densidade do ar na
entrada da serpentina é de 1,225 m3/kg.

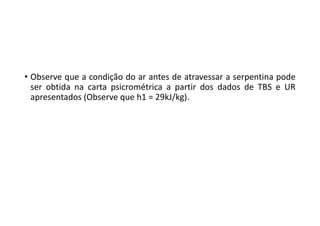

14. • Observe que a condição do ar antes de atravessar a serpentina pode
ser obtida na carta psicrométrica a partir dos dados de TBS e UR
apresentados (Observe que h1 = 29kJ/kg).

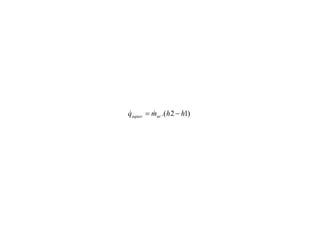

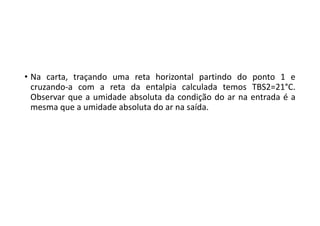

17. • Na carta, traçando uma reta horizontal partindo do ponto 1 e
cruzando‐a com a reta da entalpia calculada temos TBS2=21°C.
Observar que a umidade absoluta da condição do ar na entrada é a
mesma que a umidade absoluta do ar na saída.

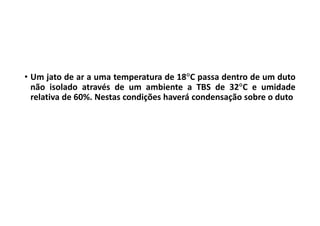

18. • Um jato de ar a uma temperatura de 18C passa dentro de um duto
não isolado através de um ambiente a TBS de 32C e umidade
relativa de 60%. Nestas condições haverá condensação sobre o duto

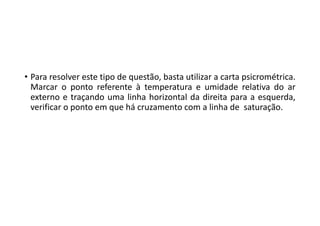

19. • Para resolver este tipo de questão, basta utilizar a carta psicrométrica.
Marcar o ponto referente à temperatura e umidade relativa do ar
externo e traçando uma linha horizontal da direita para a esquerda,
verificar o ponto em que há cruzamento com a linha de saturação.
20. • A temperatura encontrada neste caso é de cerca de 23C. Neste
ponto, situa‐se a temperatura de orvalho do ar externo, ou seja, se a
temperatura do ar é resfriada abaixo deste valor, haverá
condensação.

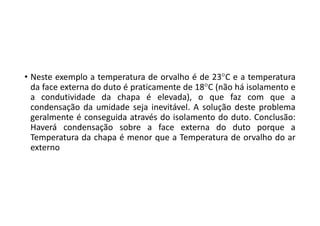

21. • Neste exemplo a temperatura de orvalho é de 23C e a temperatura
da face externa do duto é praticamente de 18C (não há isolamento e
a condutividade da chapa é elevada), o que faz com que a
condensação da umidade seja inevitável. A solução deste problema
geralmente é conseguida através do isolamento do duto. Conclusão:
Haverá condensação sobre a face externa do duto porque a
Temperatura da chapa é menor que a Temperatura de orvalho do ar
externo

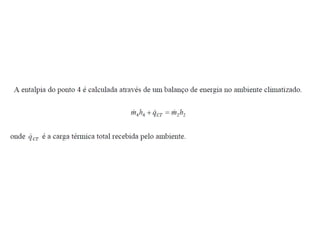

22.

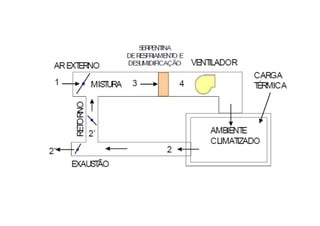

23.

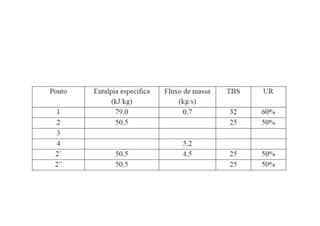

24.

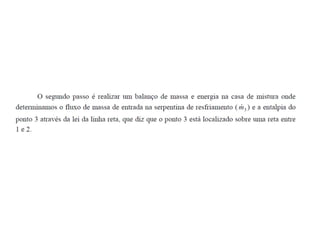

25.
26.
27.
28.
29.

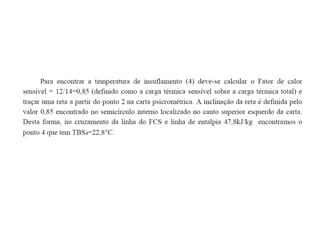

30.

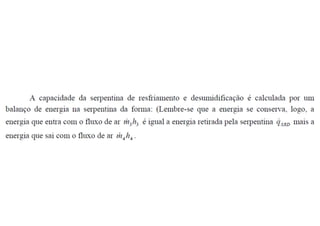

31.
32.

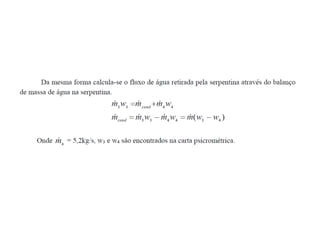

33.

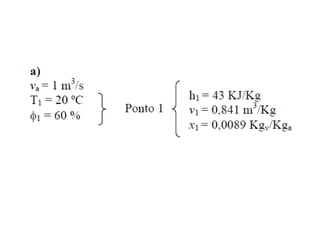

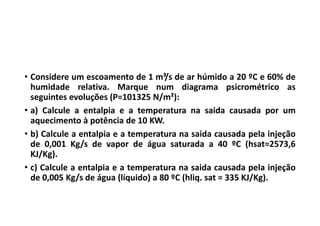

34. • Considere um escoamento de 1 m³/s de ar húmido a 20 ºC e 60% de
humidade relativa. Marque num diagrama psicrométrico as
seguintes evoluções (P=101325 N/m²):

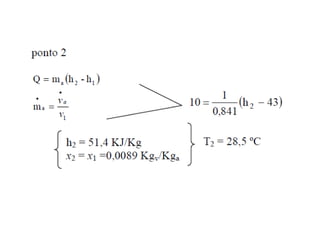

• a) Calcule a entalpia e a temperatura na saida causada por um
aquecimento à potência de 10 KW.

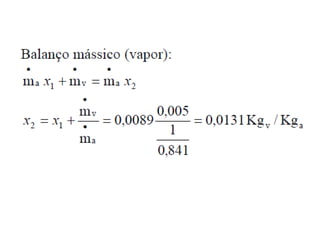

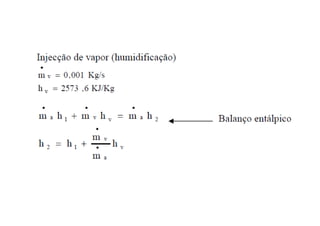

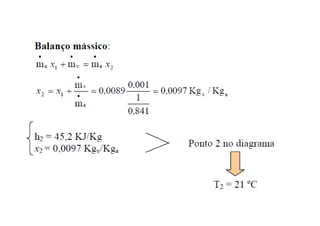

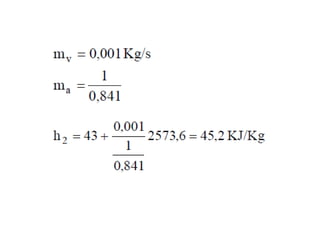

• b) Calcule a entalpia e a temperatura na saida causada pela injeção
de 0,001 Kg/s de vapor de água saturada a 40 ºC (hsat=2573,6
KJ/Kg).

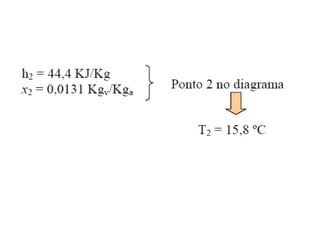

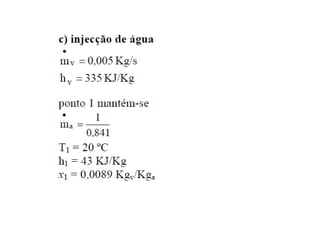

• c) Calcule a entalpia e a temperatura na saida causada pela injeção
de 0,005 Kg/s de água (líquido) a 80 ºC (hliq. sat = 335 KJ/Kg).
