1) O documento discute a padronização de símbolos e nomenclatura para identificação de instrumentos usados em diagramas de processo e instrumentação. 2) É apresentada a norma S5.1 da ISA que estabelece um sistema alfanumérico para identificar instrumentos e funções com base em letras e números. 3) Exemplos demonstram como instrumentos comuns são codificados segundo a norma.

1. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS NOMENCLATURA “ Não é que eu procure falar difícil, é que as coisas têm nome” João Guimarães Rosa

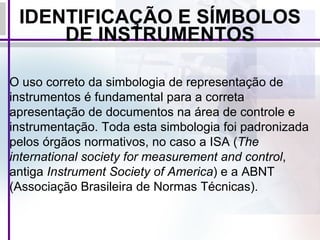

2. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS O uso correto da simbologia de representação de instrumentos é fundamental para a correta apresentação de documentos na área de controle e instrumentação. Toda esta simbologia foi padronizada pelos órgãos normativos, no caso a ISA ( The international society for measurement and control , antiga Instrument Society of America ) e a ABNT (Associação Brasileira de Normas Técnicas).

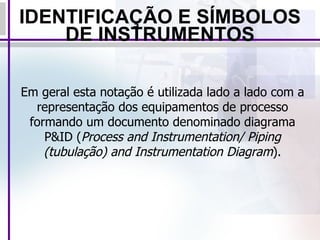

3. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS Em geral esta notação é utilizada lado a lado com a representação dos equipamentos de processo formando um documento denominado diagrama P&ID ( Process and Instrumentation/ Piping (tubulação) and Instrumentation Diagram ).

4. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS Um P&ID deve incluir: Instrumentação e nomenclatura Equipamentos mecanicos com nomes e números (tags) Todas as válvulas e suas identificações Dimensões e identificação de tubulações Outros - drenos, redutores Direção de fluxo Entradas e saída de controle, intertravamentos

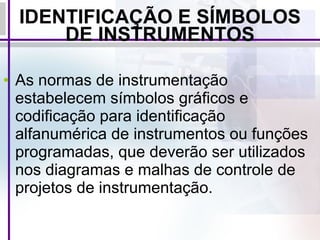

5. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS As normas de instrumentação estabelecem símbolos gráficos e codificação para identificação alfanumérica de instrumentos ou funções programadas, que deverão ser utilizados nos diagramas e malhas de controle de projetos de instrumentação.

6. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS Para facilitar o entendimento dos fluxogramas apresentados neste curso, mostra se a seguir, a essência da norma S 5.1 (Instrumentation Symbols and Indentification) da ISA (Instrument Society of América).

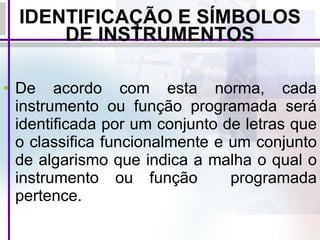

7. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS De acordo com esta norma, cada instrumento ou função programada será identificada por um conjunto de letras que o classifica funcionalmente e um conjunto de algarismo que indica a malha o qual o instrumento ou função programada pertence.

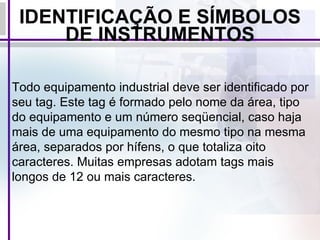

8. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS Todo equipamento industrial deve ser identificado por seu tag. Este tag é formado pelo nome da área, tipo do equipamento e um número seqüencial, caso haja mais de uma equipamento do mesmo tipo na mesma área, separados por hífens, o que totaliza oito caracteres. Muitas empresas adotam tags mais longos de 12 ou mais caracteres.

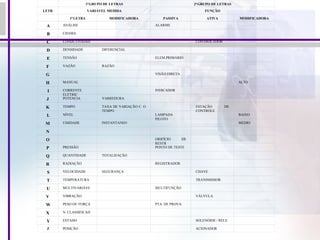

9. 1 0 GRUPO DE LETRAS 2 0 GRUPO DE LETRAS LETR VARIÁVEL MEDIDA FUNÇÃO 1 0 LETRA MODIFICADORA PASSIVA ATIVA MODIFICADORA A ANÁLISE ALARME B CHAMA C CONDUTIVIDAD CONTROLADOR D DENSIDADE DIFERENCIAL E TENSÃO ELEM.PRIMÁRIO F VAZÃO RAZÃO G VISÃO DIRETA H MANUAL ALTO I CORRENTE ELÉTRIC INDICADOR J POTENCIA VARREDURA K TEMPO TAXA DE VARIAÇÃO C. O TEMPO ESTAÇÃO DE CONTROLE L NÍVEL LAMPADA PILOTO BAIXO M UMIDADE INSTANTANEO MEDIO N O ORIFÍCIO DE RESTR P PRESSÃO PONTO DE TESTE Q QUANTIDADE TOTALIZAÇÃO R RADIAÇÃO REGISTRADOR S VELOCIDADE SEGURANÇA CHAVE T TEMPERATURA TRANSMISSOR U MULTIVARIÁVE MULTIFUNÇÃO V VIBRAÇÃO VÁLVULA W PESO OU FORÇA PTA. DE PROVA X N. CLASSIFICAD Y ESTADO SOLENÓIDE / RELE Z POSIÇÃO ACIONADOR

10. 1 0 GRUPO DE LETRAS 2 0 GRUPO DE LETRAS LETR VARIÁVEL MEDIDA FUNÇÃO 1 0 LETRA MODIFICADORA PASSIVA ATIVA MODIFICADORA A ANÁLISE ALARME B CHAMA C CONDUTIVIDAD CONTROLADOR D DENSIDADE DIFERENCIAL E TENSÃO ELEM.PRIMÁRIO F VAZÃO RAZÃO G VISÃO DIRETA H MANUAL ALTO I CORRENTE ELÉTRIC INDICADOR J POTENCIA VARREDURA K TEMPO TAXA DE VARIAÇÃO C. O TEMPO ESTAÇÃO DE CONTROLE L NÍVEL LAMPADA PILOTO BAIXO M UMIDADE INSTANTANEO MEDIO N O ORIFÍCIO DE RESTR P PRESSÃO PONTO DE TESTE Q QUANTIDADE TOTALIZAÇÃO R RADIAÇÃO REGISTRADOR S VELOCIDADE SEGURANÇA CHAVE T TEMPERATURA TRANSMISSOR U MULTIVARIÁVE MULTIFUNÇÃO V VIBRAÇÃO VÁLVULA W PESO OU FORÇA PTA. DE PROVA X N. CLASSIFICAD Y ESTADO SOLENÓIDE / RELE Z POSIÇÃO ACIONADOR

11. 1 0 GRUPO DE LETRAS 2 0 GRUPO DE LETRAS LETR VARIÁVEL MEDIDA FUNÇÃO 1 0 LETRA MODIFICADORA PASSIVA ATIVA MODIFICADORA A ANÁLISE ALARME B CHAMA C CONDUTIVIDAD CONTROLADOR D DENSIDADE DIFERENCIAL E TENSÃO ELEM.PRIMÁRIO F VAZÃO RAZÃO G VISÃO DIRETA H MANUAL ALTO I CORRENTE ELÉTRIC INDICADOR J POTENCIA VARREDURA K TEMPO TAXA DE VARIAÇÃO C. O TEMPO ESTAÇÃO DE CONTROLE L NÍVEL LAMPADA PILOTO BAIXO M UMIDADE INSTANTANEO MEDIO N O ORIFÍCIO DE RESTR P PRESSÃO PONTO DE TESTE Q QUANTIDADE TOTALIZAÇÃO R RADIAÇÃO REGISTRADOR S VELOCIDADE SEGURANÇA CHAVE T TEMPERATURA TRANSMISSOR U MULTIVARIÁVE MULTIFUNÇÃO V VIBRAÇÃO VÁLVULA W PESO OU FORÇA PTA. DE PROVA X N. CLASSIFICAD Y ESTADO SOLENÓIDE / RELE Z POSIÇÃO ACIONADOR

12. 1 0 GRUPO DE LETRAS 2 0 GRUPO DE LETRAS LETR VARIÁVEL MEDIDA FUNÇÃO 1 0 LETRA MODIFICADORA PASSIVA ATIVA MODIFICADORA A ANÁLISE ALARME B CHAMA C CONDUTIVIDAD CONTROLADOR D DENSIDADE DIFERENCIAL E TENSÃO ELEM.PRIMÁRIO F VAZÃO RAZÃO G VISÃO DIRETA H MANUAL ALTO I CORRENTE ELÉTRIC INDICADOR J POTENCIA VARREDURA K TEMPO TAXA DE VARIAÇÃO C. O TEMPO ESTAÇÃO DE CONTROLE L NÍVEL LAMPADA PILOTO BAIXO M UMIDADE INSTANTANEO MEDIO N O ORIFÍCIO DE RESTR P PRESSÃO PONTO DE TESTE Q QUANTIDADE TOTALIZAÇÃO R RADIAÇÃO REGISTRADOR S VELOCIDADE SEGURANÇA CHAVE T TEMPERATURA TRANSMISSOR U MULTIVARIÁVE MULTIFUNÇÃO V VIBRAÇÃO VÁLVULA W PESO OU FORÇA PTA. DE PROVA X N. CLASSIFICAD Y ESTADO SOLENÓIDE / RELE Z POSIÇÃO ACIONADOR

13. 1 0 GRUPO DE LETRAS 2 0 GRUPO DE LETRAS LETR VARIÁVEL MEDIDA FUNÇÃO 1 0 LETRA MODIFICADORA PASSIVA ATIVA MODIFICADORA A ANÁLISE ALARME B CHAMA C CONDUTIVIDAD CONTROLADOR D DENSIDADE DIFERENCIAL E TENSÃO ELEM.PRIMÁRIO F VAZÃO RAZÃO G VISÃO DIRETA H MANUAL ALTO I CORRENTE ELÉTRIC INDICADOR J POTENCIA VARREDURA K TEMPO TAXA DE VARIAÇÃO C. O TEMPO ESTAÇÃO DE CONTROLE L NÍVEL LAMPADA PILOTO BAIXO M UMIDADE INSTANTANEO MEDIO N O ORIFÍCIO DE RESTR P PRESSÃO PONTO DE TESTE Q QUANTIDADE TOTALIZAÇÃO R RADIAÇÃO REGISTRADOR S VELOCIDADE SEGURANÇA CHAVE T TEMPERATURA TRANSMISSOR U MULTIVARIÁVE MULTIFUNÇÃO V VIBRAÇÃO VÁLVULA W PESO OU FORÇA PTA. DE PROVA X N. CLASSIFICAD Y ESTADO SOLENÓIDE / RELE Z POSIÇÃO ACIONADOR

14. 1 0 GRUPO DE LETRAS 2 0 GRUPO DE LETRAS LETR VARIÁVEL MEDIDA FUNÇÃO 1 0 LETRA MODIFICADORA PASSIVA ATIVA MODIFICADORA A ANÁLISE ALARME B CHAMA C CONDUTIVIDAD CONTROLADOR D DENSIDADE DIFERENCIAL E TENSÃO ELEM.PRIMÁRIO F VAZÃO RAZÃO G VISÃO DIRETA H MANUAL ALTO I CORRENTE ELÉTRIC INDICADOR J POTENCIA VARREDURA K TEMPO TAXA DE VARIAÇÃO C. O TEMPO ESTAÇÃO DE CONTROLE L NÍVEL LAMPADA PILOTO BAIXO M UMIDADE INSTANTANEO MEDIO N O ORIFÍCIO DE RESTR P PRESSÃO PONTO DE TESTE Q QUANTIDADE TOTALIZAÇÃO R RADIAÇÃO REGISTRADOR S VELOCIDADE SEGURANÇA CHAVE T TEMPERATURA TRANSMISSOR U MULTIVARIÁVE MULTIFUNÇÃO V VIBRAÇÃO VÁLVULA W PESO OU FORÇA PTA. DE PROVA X N. CLASSIFICAD Y ESTADO SOLENÓIDE / RELE Z POSIÇÃO ACIONADOR

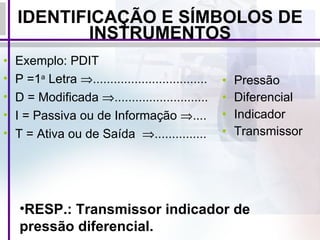

15. IDENTIFICAÇÃO E SÍMBOLOS DE INSTRUMENTOS Exemplo: PDIT P =1 a Letra  ................................. D = Modificada  ........................... I = Passiva ou de Informação  .... T = Ativa ou de Saída  ............... Pressão Diferencial Indicador Transmissor RESP.: Transmissor indicador de pressão diferencial.

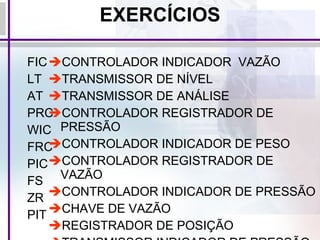

16. EXERCÍCIOS FIC LT AT PRC WIC FRC PIC FS ZR PIT CONTROLADOR INDICADOR VAZÃO TRANSMISSOR DE NÍVEL TRANSMISSOR DE ANÁLISE CONTROLADOR REGISTRADOR DE PRESSÃO CONTROLADOR INDICADOR DE PESO CONTROLADOR REGISTRADOR DE VAZÃO CONTROLADOR INDICADOR DE PRESSÃO CHAVE DE VAZÃO REGISTRADOR DE POSIÇÃO TRANSMISSOR INDICADOR DE PRESSÃO

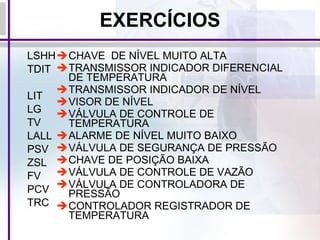

17. EXERCÍCIOS LSHH TDIT LIT LG TV LALL PSV ZSL FV PCV TRC CHAVE DE NÍVEL MUITO ALTA TRANSMISSOR INDICADOR DIFERENCIAL DE TEMPERATURA TRANSMISSOR INDICADOR DE NÍVEL VISOR DE NÍVEL VÁLVULA DE CONTROLE DE TEMPERATURA ALARME DE NÍVEL MUITO BAIXO VÁLVULA DE SEGURANÇA DE PRESSÃO CHAVE DE POSIÇÃO BAIXA VÁLVULA DE CONTROLE DE VAZÃO VÁLVULA DE CONTROLADORA DE PRESSÃO CONTROLADOR REGISTRADOR DE TEMPERATURA

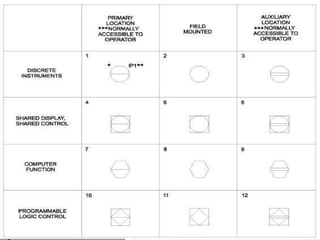

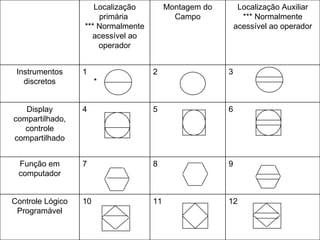

18. Localização primária *** Normalmente acessível ao operador Montagem do Campo Localização Auxiliar *** Normalmente acessível ao operador Instrumentos discretos 1 * 2 3 Display compartilhado, controle compartilhado 4 5 6 Função em computador 7 8 9 Controle Lógico Programável 10 11 12

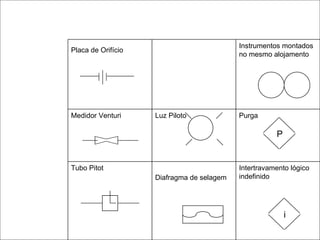

19. i Placa de Orifício Instrumentos montados no mesmo alojamento Medidor Venturi Luz Piloto Purga Tubo Pitot Diafragma de selagem Intertravamento lógico indefinido P

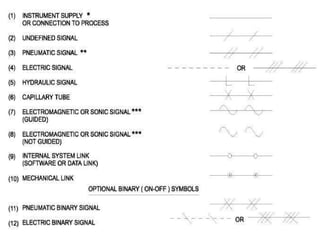

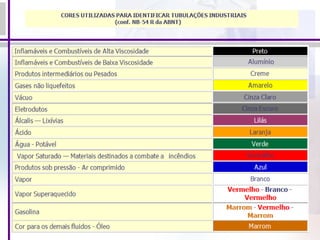

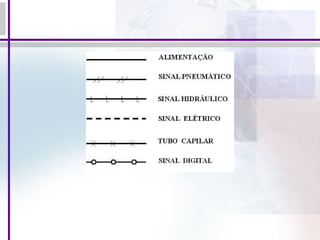

24. A Fig. abaixo mostra os símbolos e funções de processamento de sinais.

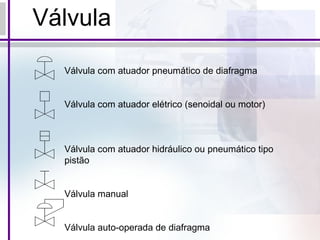

25. Válvula com atuador pneumático de diafragma Válvula com atuador elétrico (senoidal ou motor) Válvula com atuador hidráulico ou pneumático tipo pistão Válvula manual Válvula auto-operada de diafragma Válvula

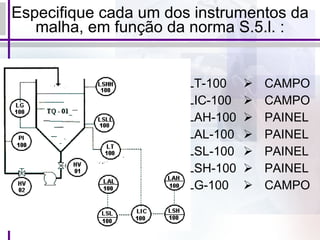

26. Especifique cada um dos instrumentos da malha, em função da norma S.5.l. : LT-100 LIC-100 LAH-100 LAL-100 LSL-100 LSH-100 LG-100 CAMPO CAMPO PAINEL PAINEL PAINEL PAINEL CAMPO

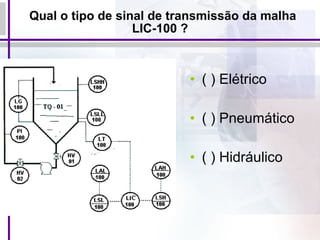

27. Qual o tipo de sinal de transmissão da malha LIC-100 ? ( ) Elétrico ( ) Pneumático ( ) Hidráulico

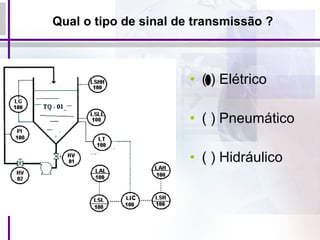

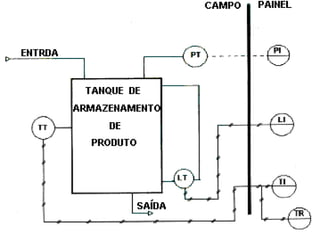

28. Qual o tipo de sinal de transmissão ? ( ) Elétrico ( ) Pneumático ( ) Hidráulico

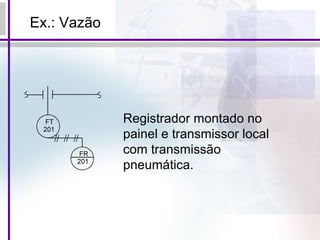

30. Ex.: Vazão Registrador montado no painel e transmissor local com transmissão pneumática.

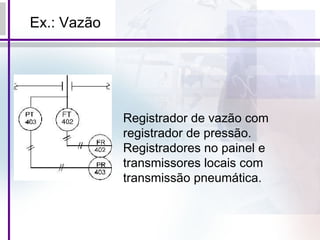

31. Ex.: Vazão Registrador de vazão com registrador de pressão. Registradores no painel e transmissores locais com transmissão pneumática.

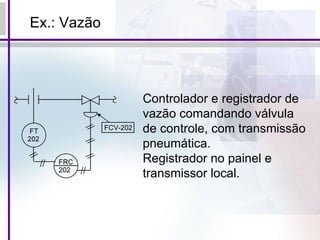

32. Ex.: Vazão Controlador e registrador de vazão comandando válvula de controle, com transmissão pneumática. Registrador no painel e transmissor local.

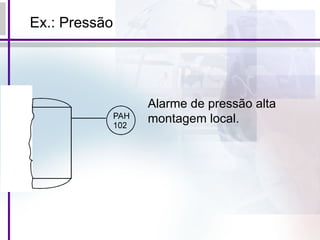

33. Ex.: Pressão Alarme de pressão alta montagem local.

34. Ex.: Pressão Controlador de pressão, tipo cego, comandando válvula de controle, com transmissão pneumática.

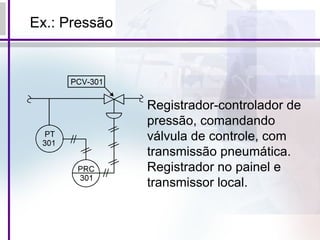

35. Ex.: Pressão Registrador-controlador de pressão, comandando válvula de controle, com transmissão pneumática. Registrador no painel e transmissor local.

36. Indicador e registrador de temperatura no painel, com transmissão elétrica. Ex.: Temperatura

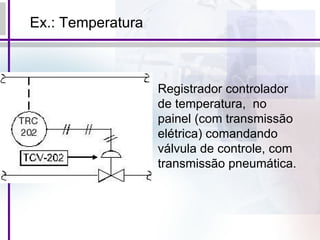

37. Registrador controlador de temperatura, no painel (com transmissão elétrica) comandando válvula de controle, com transmissão pneumática. Ex.: Temperatura

38. Controlador-indicador de temperatura, tipo expansão comandando válvula de controle, com transmissão pneumática. Ex.: Temperatura

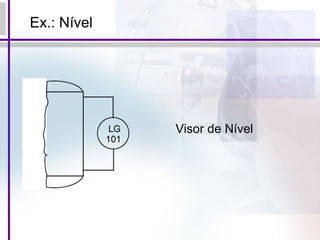

39. Visor de Nível Ex.: Nível

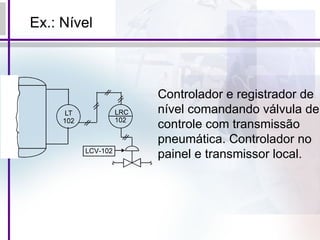

40. Controlador e registrador de nível comandando válvula de controle com transmissão pneumática. Controlador no painel e transmissor local. Ex.: Nível

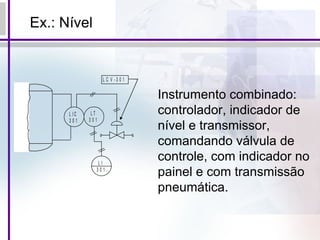

41. Instrumento combinado: controlador, indicador de nível e transmissor, comandando válvula de controle, com indicador no painel e com transmissão pneumática. Ex.: Nível

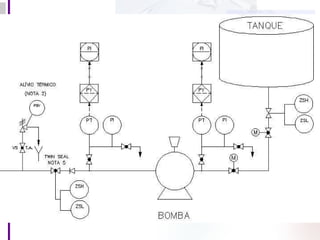

44. Exercício Apostila Pag. 30 - Exercícios 4 e 5

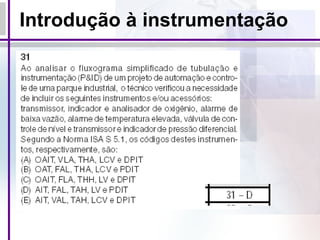

45. Introdução à instrumentação

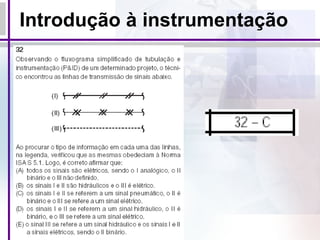

46. Introdução à instrumentação

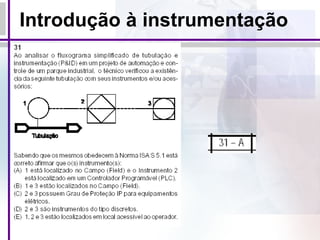

47. Introdução à instrumentação

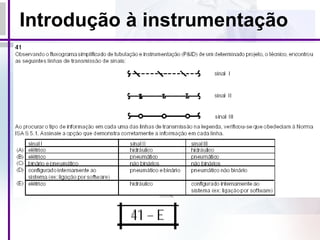

48. Introdução à instrumentação

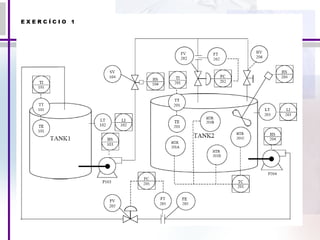

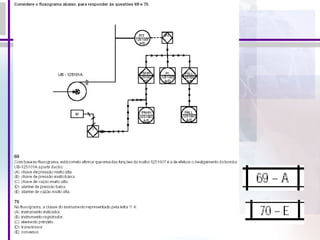

50. Exercício FLUXOGRAMAS DE ENGENHARIA Listar todos os instrumentos e seus respectivos significados, a sua localização e tipo de transmissão.
