1 DRENAGEMSUPERFICIAL
Drenagem: substantivo feminino. Ato ou efeito de drenar. Conjunto de
operações e instalações destinadas a remover os excessos de água das superfícies
e do subsolo
Conceitualmente drenagem consiste na remoção do excesso de água
superficial ou gravitacional do solo antes que esse alcance algum curso de água.
A drenagem é utilizada com as seguintes finalidades:
 evitar escoamento das águas pelas vias de circulação (ruas, avenidasetc)
que possam impedir a movimentação de veículos e pessoas;
 evitar o alagamento de áreas que possam causar danos a infraestruturas e
a bens móveis;
 evitar acidentes em decorrência da presença de água acumulada nas
superfícies (ex.: aquaplanagem);
 evitar a ocorrência de danos ao meio ambiente, tais como contaminação de
áreas por alagamento, quedas de taludes e assoreamentos de rios e
canais, por exemplo;
1.1 Micro Drenagem
A micro drenagem está comumente associada à drenagem urbana de vias.
Envolve o dimensionamento de sarjetas, bocas de lobo (BL), poços de visita (PV),
caixas de ligação (CL) e coletores.
3

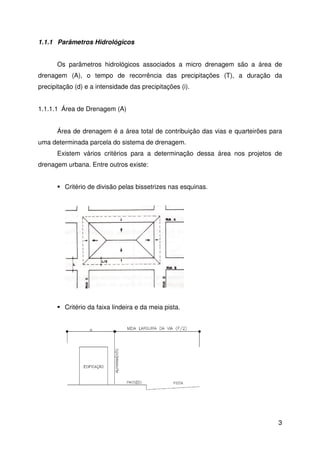

1.1.1 Parâmetros Hidrológicos
Os parâmetros hidrológicos associados a micro drenagem são a área de
drenagem (A), o tempo de recorrência das precipitações (T), a duração da
precipitação (d) e a intensidade das precipitações (i).
1.1.1.1 Área de Drenagem (A)
Área de drenagem é a área total de contribuição das vias e quarteirões para
uma determinada parcela do sistema de drenagem.
Existem vários critérios para a determinação dessa área nos projetos de
drenagem urbana. Entre outros existe:
 Critério de divisão pelas bissetrizes nas esquinas.
 Critério da faixa lindeira e da meia pista.
4
1.1.1.2 Tempo de Recorrência (T)
O tempo de recorrência pode ser definido como o intervalo de tempo em anos
que uma precipitação é igualada ou superada.
Em média o tempo de recorrência adotado pelas empresas de saneamento
no Brasil varia de 2 a 10 anos. Desta forma, para efeito de simplificação, a
SUDECAP adota o valor de 10 anos para o tempo de recorrência para projetos de
drenagem urbana na cidade de Belo Horizonte.
1.1.1.3 Duração da Chuva (d)
A duração da chuva de projeto é comumente adotada igual ao tempo de
concentração (tc) da bacia hidrográfica.
Como as bacias de contribuição das micro drenagem são normalmente muito
pequenas, adota-se d = tc = 10 min.
1.1.1.4 Intensidade da Precipitação (i)
A intensidade da precipitação é a relação entre a altura da chuva, recolhida
em uma determinada área, dividida pela sua duração.
Essa intensidade é comumente obtida de fórmulas que relacionam a
intensidade a duração e a frequência da chuva, do tipo:
m
k ×
T
( )n
o
d t
i
+
=
onde: i é intensidade da precipitação (mm/h); T é o tempo de recorrência (anos); d é
a duração da chuva (min); e, k, m, n e to são constantes.
Para Belo Horizonte, por exemplo, considerando d = 10 min e T = 10 anos,
tem-se i = 194,50 mm/h.
5

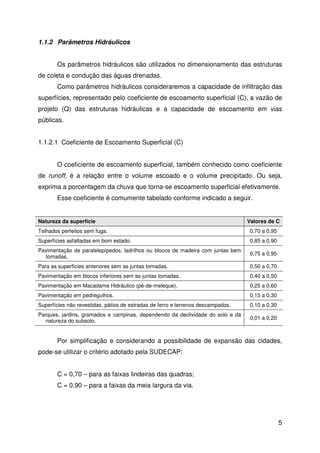

1.1.2 Parâmetros Hidráulicos
Os parâmetros hidráulicos são utilizados no dimensionamento das estruturas
de coleta e condução das águas drenadas.
Como parâmetros hidráulicos consideraremos a capacidade de infiltração das
superfícies, representado pelo coeficiente de escoamento superficial (C), a vazão de
projeto (Q) das estruturas hidráulicas e a capacidade de escoamento em vias
públicas.
1.1.2.1 Coeficiente de Escoamento Superficial (C)
O coeficiente de escoamento superficial, também conhecido como coeficiente
de runoff, é a relação entre o volume escoado e o volume precipitado. Ou seja,
exprima a porcentagem da chuva que torna-se escoamento superficial efetivamente.
Esse coeficiente é comumente tabelado conforme indicado a seguir.
Natureza da superfície Valores de C
Telhados perfeitos sem fuga. 0,70 a 0,95
Superfícies asfaltadas em bom estado. 0,85 a 0,90
Pavimentação de paralelepípedos, ladrilhos ou blocos de madeira com juntas bem
tomadas. 0,75 a 0,95
Para as superfícies anteriores sem as juntas tomadas. 0,50 a 0,70
Pavimentação em blocos inferiores sem as juntas tomadas. 0,40 a 0,50
Pavimentação em Macadame Hidráulico (pé-de-meleque). 0,25 a 0,60
Pavimentação em pedregulhos. 0,15 a 0,30
Superfícies não revestidas, pátios de estradas de ferro e terrenos descampados. 0,10 a 0,30
Parques, jardins, gramados e campinas, dependendo da declividade do solo e da
natureza do subsolo. 0,01 a 0,20
Por simplificação e considerando a possibilidade de expansão das cidades,
pode-se utilizar o critério adotado pela SUDECAP:
C = 0,70 – para as faixas lindeiras das quadras;
C = 0,90 – para a faixas da meia largura da via.
6

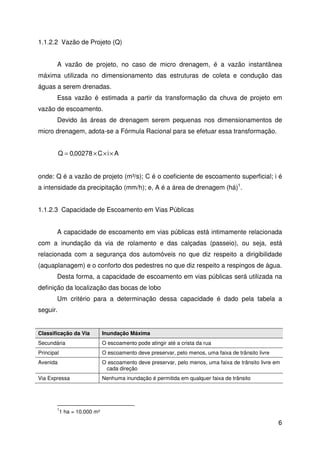

1.1.2.2 Vazão de Projeto (Q)
A vazão de projeto, no caso de micro drenagem, é a vazão instantânea
máxima utilizada no dimensionamento das estruturas de coleta e condução das
águas a serem drenadas.
Essa vazão é estimada a partir da transformação da chuva de projeto em
vazão de escoamento.
Devido às áreas de drenagem serem pequenas nos dimensionamentos de
micro drenagem, adota-se a Fórmula Racional para se efetuar essa transformação.
Q = 0,00278 ×C×i× A
onde: Q é a vazão de projeto (m³/s); C é o coeficiente de escoamento superficial; i é
a intensidade da precipitação (mm/h); e, A é a área de drenagem (há)1.
1.1.2.3 Capacidade de Escoamento em Vias Públicas
A capacidade de escoamento em vias públicas está intimamente relacionada
com a inundação da via de rolamento e das calçadas (passeio), ou seja, está
relacionada com a segurança dos automóveis no que diz respeito a dirigibilidade
(aquaplanagem) e o conforto dos pedestres no que diz respeito a respingos de água.
Desta forma, a capacidade de escoamento em vias públicas será utilizada na
definição da localização das bocas de lobo
Um critério para a determinação dessa capacidade é dado pela tabela a
seguir.
Classificação da Via Inundação Máxima
Secundária O escoamento pode atingir até a crista da rua
Principal O escoamento deve preservar, pelo menos, uma faixa de trânsito livre
Avenida O escoamento deve preservar, pelo menos, uma faixa de trânsito livre em
cada direção
Via Expressa Nenhuma inundação é permitida em qualquer faixa de trânsito
11 ha = 10.000 m²
7

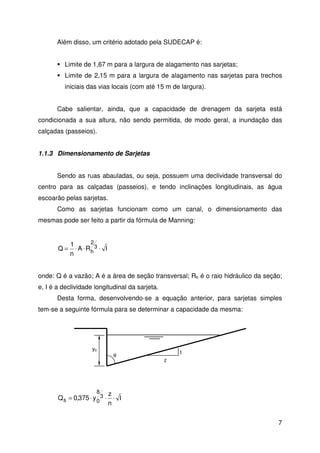

Além disso, um critério adotado pela SUDECAP é:
 Limite de 1,67 m para a largura de alagamento nas sarjetas;
 Limite de 2,15 m para a largura de alagamento nas sarjetas para trechos
iniciais das vias locais (com até 15 m de largura).
Cabe salientar, ainda, que a capacidade de drenagem da sarjeta está
condicionada a sua altura, não sendo permitida, de modo geral, a inundação das
calçadas (passeios).
1.1.3 Dimensionamento de Sarjetas
Sendo as ruas abauladas, ou seja, possuem uma declividade transversal do
centro para as calçadas (passeios), e tendo inclinações longitudinais, as água
escoarão pelas sarjetas.
Como as sarjetas funcionam como um canal, o dimensionamento das
mesmas pode ser feito a partir da fórmula de Manning:
Q 3
A R I
1
n
2
= × × h ×
onde: Q é a vazão; A é a área de seção transversal; Rh é o raio hidráulico da seção;
e, I é a declividade longitudinal da sarjeta.
Desta forma, desenvolvendo-se a equação anterior, para sarjetas simples
tem-se a seguinte fórmula para se determinar a capacidade da mesma:
I
z
n
y0
8
Q 0,375 y 3
s = × 0 × ×
z
1
q

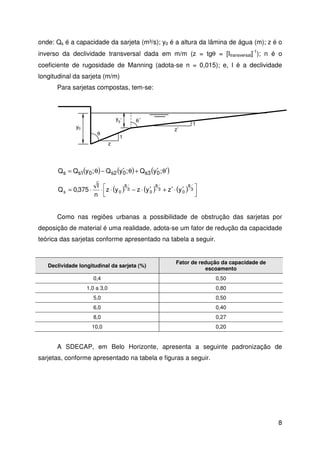

onde: Qs é a capacidade da sarjeta (m³/s); y0 é a altura da lâmina de água (m); z é o
inverso da declividade transversal dada em m/m (z = tgq = [Itransversal]-1); n é o
coeficiente de rugosidade de Manning (adota-se n = 0,015); e, I é a declividade
longitudinal da sarjeta (m/m)
8
Para sarjetas compostas, tem-se:
y0
y0’
q 1
z
q
’
Qs = Qs1(y0;q)−Qs2(y¢0;q)+ Qs3(y¢0;q¢)
1

I
z’
 = × × × − × ¢ + ¢ × ¢ 3
( ) ( ) ( )

8
0
3
8
0
3
8
s z y0 z y z y
n
Q 0,375
Como nas regiões urbanas a possibilidade de obstrução das sarjetas por
deposição de material é uma realidade, adota-se um fator de redução da capacidade
teórica das sarjetas conforme apresentado na tabela a seguir.
Declividade longitudinal da sarjeta (%)
Fator de redução da capacidade de
escoamento
0,4 0,50
1,0 a 3,0 0,80
5,0 0,50
6,0 0,40
8,0 0,27
10,0 0,20

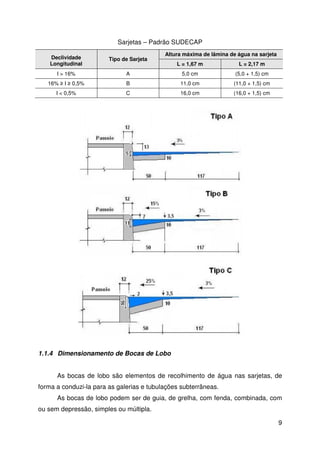

A SDECAP, em Belo Horizonte, apresenta a seguinte padronização de
sarjetas, conforme apresentado na tabela e figuras a seguir.
9
Sarjetas – Padrão SUDECAP
Declividade
Longitudinal
Tipo de Sarjeta
Altura máxima de lâmina de água na sarjeta
L = 1,67 m L = 2,17 m
I  16% A 5,0 cm (5,0 + 1,5) cm
16%  I  0,5% B 11,0 cm (11,0 + 1,5) cm
I  0,5% C 16,0 cm (16,0 + 1,5) cm
1.1.4 Dimensionamento de Bocas de Lobo
As bocas de lobo são elementos de recolhimento de água nas sarjetas, de
forma a conduzi-la para as galerias e tubulações subterrâneas.
As bocas de lobo podem ser de guia, de grelha, com fenda, combinada, com
ou sem depressão, simples ou múltipla.
10

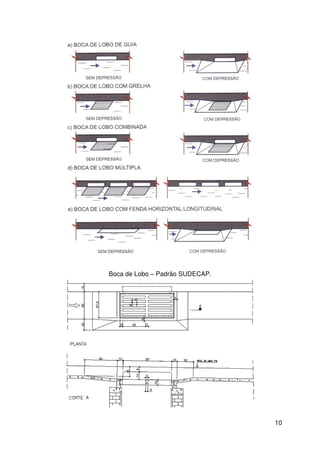

Boca de Lobo – Padrão SUDECAP.
A capacidade de “engolimento” de bocas de lobo pode ser estimada através
11
das seguintes fórmulas:
a) Boca de lobo de guia (y0  h)
Quando a água acumulada sobre a boca de lobo gera uma lâmina inferior a
da altura da abertura na guia (h), a boca de lobo funciona como um
vertedouro.
2
3
Q = 1,7 ×L × y0
onde: Q é a capacidade de “engolimento” da boca de lobo (m³/s); L é o
comprimento de abertura da guia (m); y0 é a altura da lâmina d’água
imediatamente antes da abertura da guia (m)
b) Boca de lobo de guia (y0  h)
Quando a água acumulada sobre a boca de lobo gera uma lâmina maior que
a da altura da abertura na guia (h), a boca de lobo funciona como um orifício.
1
2
y
2 0
3

Q 3 , 01 L h 0,5
h



= × × × −
onde h é a altura da abertura da guia.
c) Boca de lobo de grelha (y0  12 cm)
Para essa profundidade a boca de lobo funciona com um vertedouro de
soleira livre com equação semelhante a do item a, porém com L sendo
substituído pelo perímetro da boca de lobo.
Caso um dos lados da boca de lobo seja adjacente à guia, esse lado deve ser
suprimido do perímetro.
2
3
Q = 1,7 ×P× y0
onde P é o comprimento do perímetro da boca de lobo.

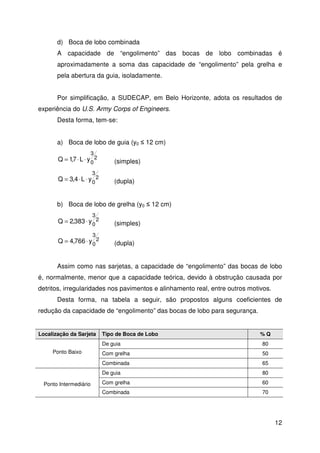

d) Boca de lobo combinada
A capacidade de “engolimento” das bocas de lobo combinadas é
aproximadamente a soma das capacidade de “engolimento” pela grelha e
pela abertura da guia, isoladamente.
Por simplificação, a SUDECAP, em Belo Horizonte, adota os resultados de
12
experiência do U.S. Army Corps of Engineers.
Desta forma, tem-se:
a) Boca de lobo de guia (y0  12 cm)
2
3
Q = 1,7 ×L × y0 (simples)
2
3
Q = 3,4 ×L × y0 (dupla)
b) Boca de lobo de grelha (y0  12 cm)
2
3
Q = 2,383 × y0 (simples)
2
3
Q = 4,766 × y0 (dupla)
Assim como nas sarjetas, a capacidade de “engolimento” das bocas de lobo
é, normalmente, menor que a capacidade teórica, devido à obstrução causada por
detritos, irregularidades nos pavimentos e alinhamento real, entre outros motivos.
Desta forma, na tabela a seguir, são propostos alguns coeficientes de
redução da capacidade de “engolimento” das bocas de lobo para segurança.
Localização da Sarjeta Tipo de Boca de Lobo % Q
Ponto Baixo
De guia 80
Com grelha 50
Combinada 65
Ponto Intermediário
De guia 80
Com grelha 60
Combinada 70

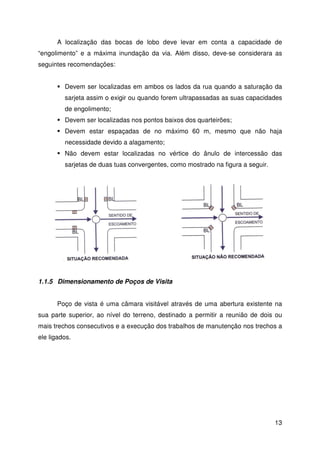

A localização das bocas de lobo deve levar em conta a capacidade de
“engolimento” e a máxima inundação da via. Além disso, deve-se considerara as
seguintes recomendações:
 Devem ser localizadas em ambos os lados da rua quando a saturação da
sarjeta assim o exigir ou quando forem ultrapassadas as suas capacidades
de engolimento;
13
 Devem ser localizadas nos pontos baixos dos quarteirões;
 Devem estar espaçadas de no máximo 60 m, mesmo que não haja
necessidade devido a alagamento;
 Não devem estar localizadas no vértice do ânulo de intercessão das
sarjetas de duas tuas convergentes, como mostrado na figura a seguir.
1.1.5 Dimensionamento de Poços de Visita
Poço de vista é uma câmara visitável através de uma abertura existente na
sua parte superior, ao nível do terreno, destinado a permitir a reunião de dois ou
mais trechos consecutivos e a execução dos trabalhos de manutenção nos trechos a
ele ligados.
A fim de permitir o movimento vertical de um operador, a chaminé, bem como
14
o tampão, terá um diâmetro mínimo útil de 0,60m.
O balão, sempre que possível, uma altura útil mínima de 2,0 metros, para que
o operador maneje com liberdade de movimentos, os equipamentos de limpeza e
desobstrução no interior do mesmo.
A chaminé, não deverá ter altura superior a 1,0 m, por recomendações
funcionais, operacionais e, até, psicológicas para o operador.
A tabela a seguir mostra as dimensões mínimas recomendáveis para chaminé
e balão em função da profundidade e do diâmetro D da tubulação de jusante, ou
seja, a que sai do poço de visita.
Profundidade do PV – h (m)
Diâmetro de saída – D (m)
Altura da Chaminé –hc
(m)
Diâmetro do Balão – Db
(m)
h  1,5
D = qualquer
hc = 0,30 Db = D
1,50  h  2,5
D  0,60
hc = 0,30 Db = 1,20
1,50  h  2,5
D  0,60
hc = 0,30 Db = D +1,20
h  2,5
D  0,60
0,3 hc1,00 Db = 1,20
h  2,5
D  0,60
0,3 hc1,00 Db = D +1,20
Obs.: para PV de seção quadrada, Db é igual à aresta da seção.
15
PV em pré-moldado PV em alvenaria
1.1.6 Dimensionamento de Caixas de Ligação
As caixas de ligação são utilizadas quando se faz necessária a locação de
bocas de lobo intermediárias ou para se evitar a chegada, em um mesmo poço de
visita, mais de quatro tubulações.
Sua função é similar ao do poço de visita, porém, não são visitáveis.
O desenho das caixas de ligação assemelha-se ao do balão do poço de visita,
porém, normalmente é de seção quadrada e suas dimensões variam conforme o
diâmetro dos tubos da rede.

Mais conteúdo relacionado

Mais procurados

Aula Hidrologia - Método Racional
Aula Hidrologia - Método RacionalAula Hidrologia - Método Racional
Aula Hidrologia - Método Racional
Lucas Sant'ana

Introdução a Drenagem de Pluviais
Introdução a Drenagem de PluviaisIntrodução a Drenagem de Pluviais
Introdução a Drenagem de Pluviais
leosoares

Taa 6
Taa 6Taa 6
Hidráulica de Canais
Hidráulica de CanaisHidráulica de Canais
Hidráulica de Canais
Danilo Max

Taa 4
Taa 4Taa 4
Saneamento - captação
Saneamento - captaçãoSaneamento - captação
Saneamento - captação
wendellnml

Aula 4 explicação decantadores dimensionamento
Aula 4 explicação decantadores dimensionamentoAula 4 explicação decantadores dimensionamento
Aula 4 explicação decantadores dimensionamento
Giovanna Ortiz

Drenagem superficial
Drenagem superficialDrenagem superficial
Drenagem superficial
Matheus Dias

1 aula 6 aducao
1 aula 6   aducao1 aula 6   aducao
1 aula 6 aducao
Agamenon Manuel Cutocama

Nbr 12216 92 projeto de estação de tratamento de água para
Nbr 12216 92   projeto de estação de tratamento de água paraNbr 12216 92   projeto de estação de tratamento de água para
Nbr 12216 92 projeto de estação de tratamento de água para
Jacqueline Schultz

Microdrenagem urbana
Microdrenagem urbanaMicrodrenagem urbana
Microdrenagem urbana
Denielle100

Exercicios e respostas
Exercicios e respostasExercicios e respostas
Exercicios e respostas
Lucas Pereira Leão

Saneamento
SaneamentoSaneamento
Saneamento
Kamilla Souza

Galerias de drenagem de águas pluviais com tubos de concreto
Galerias de drenagem de águas pluviais com tubos de concretoGalerias de drenagem de águas pluviais com tubos de concreto
Galerias de drenagem de águas pluviais com tubos de concreto
Jupira Silva

11aula escoamento
11aula escoamento11aula escoamento
11aula escoamento
Rafael M Salles

Aula 1 exercício
Aula 1   exercícioAula 1   exercício
Aula 1 exercício
Giovanna Ortiz

Aula de instalacoes prediais de água fria
Aula de instalacoes prediais de água friaAula de instalacoes prediais de água fria
Aula de instalacoes prediais de água fria
Andréa Camara

Dimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações HidraulicasDimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações Hidraulicas
Guilherme Camargos

Aula 3 dimensionamento tratamento preliminar 2
Aula 3   dimensionamento tratamento preliminar 2Aula 3   dimensionamento tratamento preliminar 2
Aula 3 dimensionamento tratamento preliminar 2
Giovanna Ortiz

Livro Coleta e Tratamento de esgoto sanitário
Livro Coleta e Tratamento de esgoto sanitárioLivro Coleta e Tratamento de esgoto sanitário
Livro Coleta e Tratamento de esgoto sanitário
João Ricardo Bertoncini


Mais procurados (20)

Aula Hidrologia - Método Racional
Aula Hidrologia - Método RacionalAula Hidrologia - Método Racional
Aula Hidrologia - Método Racional

Introdução a Drenagem de Pluviais
Introdução a Drenagem de PluviaisIntrodução a Drenagem de Pluviais
Introdução a Drenagem de Pluviais

Taa 6
Taa 6Taa 6
Taa 6

Hidráulica de Canais
Hidráulica de CanaisHidráulica de Canais
Hidráulica de Canais

Taa 4
Taa 4Taa 4
Taa 4

Saneamento - captação
Saneamento - captaçãoSaneamento - captação
Saneamento - captação

Aula 4 explicação decantadores dimensionamento
Aula 4 explicação decantadores dimensionamentoAula 4 explicação decantadores dimensionamento
Aula 4 explicação decantadores dimensionamento

Drenagem superficial
Drenagem superficialDrenagem superficial
Drenagem superficial

1 aula 6 aducao
1 aula 6   aducao1 aula 6   aducao
1 aula 6 aducao

Nbr 12216 92 projeto de estação de tratamento de água para
Nbr 12216 92   projeto de estação de tratamento de água paraNbr 12216 92   projeto de estação de tratamento de água para
Nbr 12216 92 projeto de estação de tratamento de água para

Microdrenagem urbana
Microdrenagem urbanaMicrodrenagem urbana
Microdrenagem urbana

Exercicios e respostas
Exercicios e respostasExercicios e respostas
Exercicios e respostas

Saneamento
SaneamentoSaneamento
Saneamento

Galerias de drenagem de águas pluviais com tubos de concreto
Galerias de drenagem de águas pluviais com tubos de concretoGalerias de drenagem de águas pluviais com tubos de concreto
Galerias de drenagem de águas pluviais com tubos de concreto

11aula escoamento
11aula escoamento11aula escoamento
11aula escoamento

Aula 1 exercício
Aula 1   exercícioAula 1   exercício
Aula 1 exercício

Aula de instalacoes prediais de água fria
Aula de instalacoes prediais de água friaAula de instalacoes prediais de água fria
Aula de instalacoes prediais de água fria

Dimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações HidraulicasDimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações Hidraulicas

Aula 3 dimensionamento tratamento preliminar 2
Aula 3   dimensionamento tratamento preliminar 2Aula 3   dimensionamento tratamento preliminar 2
Aula 3 dimensionamento tratamento preliminar 2

Livro Coleta e Tratamento de esgoto sanitário
Livro Coleta e Tratamento de esgoto sanitárioLivro Coleta e Tratamento de esgoto sanitário
Livro Coleta e Tratamento de esgoto sanitário


Destaque

Drenagem Superficial
Drenagem SuperficialDrenagem Superficial
Drenagem Superficial
Kattylinne Barbosa

Drenagem urbana
Drenagem urbanaDrenagem urbana
Aula 1 - Drenagem
Aula 1 - DrenagemAula 1 - Drenagem
Aula 1 - Drenagem
guest38004a

Boca de lobo e similares
Boca de lobo e similares   Boca de lobo e similares
Boca de lobo e similares
Ani Inventores

Drenagem urbana.2007
Drenagem urbana.2007Drenagem urbana.2007
Drenagem urbana.2007
Carlos Elson Cunha

As sombras da vida (Mauricio de Souza)
As sombras da vida (Mauricio de Souza)As sombras da vida (Mauricio de Souza)
As sombras da vida (Mauricio de Souza)
Roberto Pena

Pp ps e saneamento básico brasil
Pp ps e saneamento básico brasilPp ps e saneamento básico brasil
Aula hidrilogia exercicio
Aula hidrilogia exercicioAula hidrilogia exercicio
Aula hidrilogia exercicio
propria

áGuas chuvas na cidade
áGuas chuvas na cidadeáGuas chuvas na cidade
áGuas chuvas na cidade
Alexandre Cabral Cavalcanti

Apostila escoamento em condutos forçados
Apostila escoamento em condutos forçadosApostila escoamento em condutos forçados
Apostila escoamento em condutos forçados
Carlos Argentoni

Drenagem cbh ln
Drenagem cbh lnDrenagem cbh ln
Drenagem cbh ln
Rene Nakaya

Álbum de Projetos - Tipo de dispositivos de drenagem
Álbum de Projetos - Tipo de dispositivos de drenagemÁlbum de Projetos - Tipo de dispositivos de drenagem
Álbum de Projetos - Tipo de dispositivos de drenagem
Jiselmo Vieira

Materiais utilizados em_drenagem
Materiais utilizados em_drenagemMateriais utilizados em_drenagem
Materiais utilizados em_drenagem
Pelo Siro

REDE DE DRENAGEM
REDE DE DRENAGEMREDE DE DRENAGEM
REDE DE DRENAGEM
Patrícia Éderson Dias

Cartilha calcada serra
Cartilha calcada serraCartilha calcada serra
Cartilha calcada serra
Felipe Gerônimo Coco

Area e perimetro exercicio de aprendizagem - com respostas
Area e perimetro   exercicio de aprendizagem - com respostasArea e perimetro   exercicio de aprendizagem - com respostas
Area e perimetro exercicio de aprendizagem - com respostas
bluesky659


Destaque (16)

Drenagem Superficial
Drenagem SuperficialDrenagem Superficial
Drenagem Superficial

Drenagem urbana
Drenagem urbanaDrenagem urbana
Drenagem urbana

Aula 1 - Drenagem
Aula 1 - DrenagemAula 1 - Drenagem
Aula 1 - Drenagem

Boca de lobo e similares
Boca de lobo e similares   Boca de lobo e similares
Boca de lobo e similares

Drenagem urbana.2007
Drenagem urbana.2007Drenagem urbana.2007
Drenagem urbana.2007

As sombras da vida (Mauricio de Souza)
As sombras da vida (Mauricio de Souza)As sombras da vida (Mauricio de Souza)
As sombras da vida (Mauricio de Souza)

Pp ps e saneamento básico brasil
Pp ps e saneamento básico brasilPp ps e saneamento básico brasil
Pp ps e saneamento básico brasil

Aula hidrilogia exercicio
Aula hidrilogia exercicioAula hidrilogia exercicio
Aula hidrilogia exercicio

áGuas chuvas na cidade
áGuas chuvas na cidadeáGuas chuvas na cidade
áGuas chuvas na cidade

Apostila escoamento em condutos forçados
Apostila escoamento em condutos forçadosApostila escoamento em condutos forçados
Apostila escoamento em condutos forçados

Drenagem cbh ln
Drenagem cbh lnDrenagem cbh ln
Drenagem cbh ln

Álbum de Projetos - Tipo de dispositivos de drenagem
Álbum de Projetos - Tipo de dispositivos de drenagemÁlbum de Projetos - Tipo de dispositivos de drenagem
Álbum de Projetos - Tipo de dispositivos de drenagem

Materiais utilizados em_drenagem
Materiais utilizados em_drenagemMateriais utilizados em_drenagem
Materiais utilizados em_drenagem

REDE DE DRENAGEM
REDE DE DRENAGEMREDE DE DRENAGEM
REDE DE DRENAGEM

Cartilha calcada serra
Cartilha calcada serraCartilha calcada serra
Cartilha calcada serra

Area e perimetro exercicio de aprendizagem - com respostas
Area e perimetro   exercicio de aprendizagem - com respostasArea e perimetro   exercicio de aprendizagem - com respostas
Area e perimetro exercicio de aprendizagem - com respostas


684067 apostila drenagem (parte 1)

  • 1. 2 1 DRENAGEMSUPERFICIAL Drenagem: substantivo feminino. Ato ou efeito de drenar. Conjunto de operações e instalações destinadas a remover os excessos de água das superfícies e do subsolo Conceitualmente drenagem consiste na remoção do excesso de água superficial ou gravitacional do solo antes que esse alcance algum curso de água. A drenagem é utilizada com as seguintes finalidades: evitar escoamento das águas pelas vias de circulação (ruas, avenidasetc) que possam impedir a movimentação de veículos e pessoas; evitar o alagamento de áreas que possam causar danos a infraestruturas e a bens móveis; evitar acidentes em decorrência da presença de água acumulada nas superfícies (ex.: aquaplanagem); evitar a ocorrência de danos ao meio ambiente, tais como contaminação de áreas por alagamento, quedas de taludes e assoreamentos de rios e canais, por exemplo; 1.1 Micro Drenagem A micro drenagem está comumente associada à drenagem urbana de vias. Envolve o dimensionamento de sarjetas, bocas de lobo (BL), poços de visita (PV), caixas de ligação (CL) e coletores.
  • 2. 3 1.1.1 Parâmetros Hidrológicos Os parâmetros hidrológicos associados a micro drenagem são a área de drenagem (A), o tempo de recorrência das precipitações (T), a duração da precipitação (d) e a intensidade das precipitações (i). 1.1.1.1 Área de Drenagem (A) Área de drenagem é a área total de contribuição das vias e quarteirões para uma determinada parcela do sistema de drenagem. Existem vários critérios para a determinação dessa área nos projetos de drenagem urbana. Entre outros existe: Critério de divisão pelas bissetrizes nas esquinas. Critério da faixa lindeira e da meia pista.
  • 3. 4 1.1.1.2 Tempo de Recorrência (T) O tempo de recorrência pode ser definido como o intervalo de tempo em anos que uma precipitação é igualada ou superada. Em média o tempo de recorrência adotado pelas empresas de saneamento no Brasil varia de 2 a 10 anos. Desta forma, para efeito de simplificação, a SUDECAP adota o valor de 10 anos para o tempo de recorrência para projetos de drenagem urbana na cidade de Belo Horizonte. 1.1.1.3 Duração da Chuva (d) A duração da chuva de projeto é comumente adotada igual ao tempo de concentração (tc) da bacia hidrográfica. Como as bacias de contribuição das micro drenagem são normalmente muito pequenas, adota-se d = tc = 10 min. 1.1.1.4 Intensidade da Precipitação (i) A intensidade da precipitação é a relação entre a altura da chuva, recolhida em uma determinada área, dividida pela sua duração. Essa intensidade é comumente obtida de fórmulas que relacionam a intensidade a duração e a frequência da chuva, do tipo: m k × T ( )n o d t i + = onde: i é intensidade da precipitação (mm/h); T é o tempo de recorrência (anos); d é a duração da chuva (min); e, k, m, n e to são constantes. Para Belo Horizonte, por exemplo, considerando d = 10 min e T = 10 anos, tem-se i = 194,50 mm/h.
  • 4. 5 1.1.2 Parâmetros Hidráulicos Os parâmetros hidráulicos são utilizados no dimensionamento das estruturas de coleta e condução das águas drenadas. Como parâmetros hidráulicos consideraremos a capacidade de infiltração das superfícies, representado pelo coeficiente de escoamento superficial (C), a vazão de projeto (Q) das estruturas hidráulicas e a capacidade de escoamento em vias públicas. 1.1.2.1 Coeficiente de Escoamento Superficial (C) O coeficiente de escoamento superficial, também conhecido como coeficiente de runoff, é a relação entre o volume escoado e o volume precipitado. Ou seja, exprima a porcentagem da chuva que torna-se escoamento superficial efetivamente. Esse coeficiente é comumente tabelado conforme indicado a seguir. Natureza da superfície Valores de C Telhados perfeitos sem fuga. 0,70 a 0,95 Superfícies asfaltadas em bom estado. 0,85 a 0,90 Pavimentação de paralelepípedos, ladrilhos ou blocos de madeira com juntas bem tomadas. 0,75 a 0,95 Para as superfícies anteriores sem as juntas tomadas. 0,50 a 0,70 Pavimentação em blocos inferiores sem as juntas tomadas. 0,40 a 0,50 Pavimentação em Macadame Hidráulico (pé-de-meleque). 0,25 a 0,60 Pavimentação em pedregulhos. 0,15 a 0,30 Superfícies não revestidas, pátios de estradas de ferro e terrenos descampados. 0,10 a 0,30 Parques, jardins, gramados e campinas, dependendo da declividade do solo e da natureza do subsolo. 0,01 a 0,20 Por simplificação e considerando a possibilidade de expansão das cidades, pode-se utilizar o critério adotado pela SUDECAP: C = 0,70 – para as faixas lindeiras das quadras; C = 0,90 – para a faixas da meia largura da via.
  • 5. 6 1.1.2.2 Vazão de Projeto (Q) A vazão de projeto, no caso de micro drenagem, é a vazão instantânea máxima utilizada no dimensionamento das estruturas de coleta e condução das águas a serem drenadas. Essa vazão é estimada a partir da transformação da chuva de projeto em vazão de escoamento. Devido às áreas de drenagem serem pequenas nos dimensionamentos de micro drenagem, adota-se a Fórmula Racional para se efetuar essa transformação. Q = 0,00278 ×C×i× A onde: Q é a vazão de projeto (m³/s); C é o coeficiente de escoamento superficial; i é a intensidade da precipitação (mm/h); e, A é a área de drenagem (há)1. 1.1.2.3 Capacidade de Escoamento em Vias Públicas A capacidade de escoamento em vias públicas está intimamente relacionada com a inundação da via de rolamento e das calçadas (passeio), ou seja, está relacionada com a segurança dos automóveis no que diz respeito a dirigibilidade (aquaplanagem) e o conforto dos pedestres no que diz respeito a respingos de água. Desta forma, a capacidade de escoamento em vias públicas será utilizada na definição da localização das bocas de lobo Um critério para a determinação dessa capacidade é dado pela tabela a seguir. Classificação da Via Inundação Máxima Secundária O escoamento pode atingir até a crista da rua Principal O escoamento deve preservar, pelo menos, uma faixa de trânsito livre Avenida O escoamento deve preservar, pelo menos, uma faixa de trânsito livre em cada direção Via Expressa Nenhuma inundação é permitida em qualquer faixa de trânsito 11 ha = 10.000 m²
  • 6. 7 Além disso, um critério adotado pela SUDECAP é: Limite de 1,67 m para a largura de alagamento nas sarjetas; Limite de 2,15 m para a largura de alagamento nas sarjetas para trechos iniciais das vias locais (com até 15 m de largura). Cabe salientar, ainda, que a capacidade de drenagem da sarjeta está condicionada a sua altura, não sendo permitida, de modo geral, a inundação das calçadas (passeios). 1.1.3 Dimensionamento de Sarjetas Sendo as ruas abauladas, ou seja, possuem uma declividade transversal do centro para as calçadas (passeios), e tendo inclinações longitudinais, as água escoarão pelas sarjetas. Como as sarjetas funcionam como um canal, o dimensionamento das mesmas pode ser feito a partir da fórmula de Manning: Q 3 A R I 1 n 2 = × × h × onde: Q é a vazão; A é a área de seção transversal; Rh é o raio hidráulico da seção; e, I é a declividade longitudinal da sarjeta. Desta forma, desenvolvendo-se a equação anterior, para sarjetas simples tem-se a seguinte fórmula para se determinar a capacidade da mesma: I z n y0 8 Q 0,375 y 3 s = × 0 × × z 1 q
  • 7. onde: Qs é a capacidade da sarjeta (m³/s); y0 é a altura da lâmina de água (m); z é o inverso da declividade transversal dada em m/m (z = tgq = [Itransversal]-1); n é o coeficiente de rugosidade de Manning (adota-se n = 0,015); e, I é a declividade longitudinal da sarjeta (m/m) 8 Para sarjetas compostas, tem-se: y0 y0’ q 1 z q ’ Qs = Qs1(y0;q)−Qs2(y¢0;q)+ Qs3(y¢0;q¢) 1 I z’ = × × × − × ¢ + ¢ × ¢ 3 ( ) ( ) ( ) 8 0 3 8 0 3 8 s z y0 z y z y n Q 0,375 Como nas regiões urbanas a possibilidade de obstrução das sarjetas por deposição de material é uma realidade, adota-se um fator de redução da capacidade teórica das sarjetas conforme apresentado na tabela a seguir. Declividade longitudinal da sarjeta (%) Fator de redução da capacidade de escoamento 0,4 0,50 1,0 a 3,0 0,80 5,0 0,50 6,0 0,40 8,0 0,27 10,0 0,20 A SDECAP, em Belo Horizonte, apresenta a seguinte padronização de sarjetas, conforme apresentado na tabela e figuras a seguir.
  • 8. 9 Sarjetas – Padrão SUDECAP Declividade Longitudinal Tipo de Sarjeta Altura máxima de lâmina de água na sarjeta L = 1,67 m L = 2,17 m I 16% A 5,0 cm (5,0 + 1,5) cm 16% I 0,5% B 11,0 cm (11,0 + 1,5) cm I 0,5% C 16,0 cm (16,0 + 1,5) cm 1.1.4 Dimensionamento de Bocas de Lobo As bocas de lobo são elementos de recolhimento de água nas sarjetas, de forma a conduzi-la para as galerias e tubulações subterrâneas. As bocas de lobo podem ser de guia, de grelha, com fenda, combinada, com ou sem depressão, simples ou múltipla.
  • 9. 10 Boca de Lobo – Padrão SUDECAP.
  • 10. A capacidade de “engolimento” de bocas de lobo pode ser estimada através 11 das seguintes fórmulas: a) Boca de lobo de guia (y0 h) Quando a água acumulada sobre a boca de lobo gera uma lâmina inferior a da altura da abertura na guia (h), a boca de lobo funciona como um vertedouro. 2 3 Q = 1,7 ×L × y0 onde: Q é a capacidade de “engolimento” da boca de lobo (m³/s); L é o comprimento de abertura da guia (m); y0 é a altura da lâmina d’água imediatamente antes da abertura da guia (m) b) Boca de lobo de guia (y0 h) Quando a água acumulada sobre a boca de lobo gera uma lâmina maior que a da altura da abertura na guia (h), a boca de lobo funciona como um orifício. 1 2 y
  • 11. 2 0 3 Q 3 , 01 L h 0,5 h = × × × − onde h é a altura da abertura da guia. c) Boca de lobo de grelha (y0 12 cm) Para essa profundidade a boca de lobo funciona com um vertedouro de soleira livre com equação semelhante a do item a, porém com L sendo substituído pelo perímetro da boca de lobo. Caso um dos lados da boca de lobo seja adjacente à guia, esse lado deve ser suprimido do perímetro. 2 3 Q = 1,7 ×P× y0 onde P é o comprimento do perímetro da boca de lobo.
  • 12. d) Boca de lobo combinada A capacidade de “engolimento” das bocas de lobo combinadas é aproximadamente a soma das capacidade de “engolimento” pela grelha e pela abertura da guia, isoladamente. Por simplificação, a SUDECAP, em Belo Horizonte, adota os resultados de 12 experiência do U.S. Army Corps of Engineers. Desta forma, tem-se: a) Boca de lobo de guia (y0 12 cm) 2 3 Q = 1,7 ×L × y0 (simples) 2 3 Q = 3,4 ×L × y0 (dupla) b) Boca de lobo de grelha (y0 12 cm) 2 3 Q = 2,383 × y0 (simples) 2 3 Q = 4,766 × y0 (dupla) Assim como nas sarjetas, a capacidade de “engolimento” das bocas de lobo é, normalmente, menor que a capacidade teórica, devido à obstrução causada por detritos, irregularidades nos pavimentos e alinhamento real, entre outros motivos. Desta forma, na tabela a seguir, são propostos alguns coeficientes de redução da capacidade de “engolimento” das bocas de lobo para segurança. Localização da Sarjeta Tipo de Boca de Lobo % Q Ponto Baixo De guia 80 Com grelha 50 Combinada 65 Ponto Intermediário De guia 80 Com grelha 60 Combinada 70
  • 13. A localização das bocas de lobo deve levar em conta a capacidade de “engolimento” e a máxima inundação da via. Além disso, deve-se considerara as seguintes recomendações: Devem ser localizadas em ambos os lados da rua quando a saturação da sarjeta assim o exigir ou quando forem ultrapassadas as suas capacidades de engolimento; 13 Devem ser localizadas nos pontos baixos dos quarteirões; Devem estar espaçadas de no máximo 60 m, mesmo que não haja necessidade devido a alagamento; Não devem estar localizadas no vértice do ânulo de intercessão das sarjetas de duas tuas convergentes, como mostrado na figura a seguir. 1.1.5 Dimensionamento de Poços de Visita Poço de vista é uma câmara visitável através de uma abertura existente na sua parte superior, ao nível do terreno, destinado a permitir a reunião de dois ou mais trechos consecutivos e a execução dos trabalhos de manutenção nos trechos a ele ligados.
  • 14. A fim de permitir o movimento vertical de um operador, a chaminé, bem como 14 o tampão, terá um diâmetro mínimo útil de 0,60m. O balão, sempre que possível, uma altura útil mínima de 2,0 metros, para que o operador maneje com liberdade de movimentos, os equipamentos de limpeza e desobstrução no interior do mesmo. A chaminé, não deverá ter altura superior a 1,0 m, por recomendações funcionais, operacionais e, até, psicológicas para o operador. A tabela a seguir mostra as dimensões mínimas recomendáveis para chaminé e balão em função da profundidade e do diâmetro D da tubulação de jusante, ou seja, a que sai do poço de visita. Profundidade do PV – h (m) Diâmetro de saída – D (m) Altura da Chaminé –hc (m) Diâmetro do Balão – Db (m) h 1,5 D = qualquer hc = 0,30 Db = D 1,50 h 2,5 D 0,60 hc = 0,30 Db = 1,20 1,50 h 2,5 D 0,60 hc = 0,30 Db = D +1,20 h 2,5 D 0,60 0,3 hc1,00 Db = 1,20 h 2,5 D 0,60 0,3 hc1,00 Db = D +1,20 Obs.: para PV de seção quadrada, Db é igual à aresta da seção.

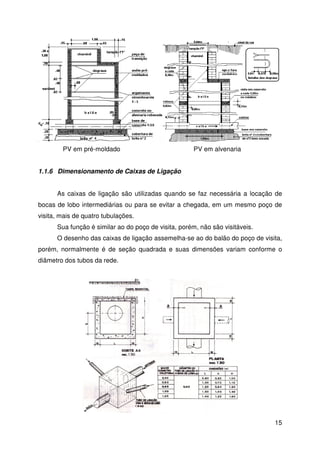

  • 15. 15 PV em pré-moldado PV em alvenaria 1.1.6 Dimensionamento de Caixas de Ligação As caixas de ligação são utilizadas quando se faz necessária a locação de bocas de lobo intermediárias ou para se evitar a chegada, em um mesmo poço de visita, mais de quatro tubulações. Sua função é similar ao do poço de visita, porém, não são visitáveis. O desenho das caixas de ligação assemelha-se ao do balão do poço de visita, porém, normalmente é de seção quadrada e suas dimensões variam conforme o diâmetro dos tubos da rede.

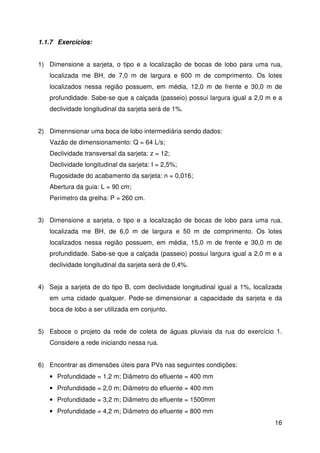

  • 16. 16 1.1.7 Exercícios: 1) Dimensione a sarjeta, o tipo e a localização de bocas de lobo para uma rua, localizada me BH, de 7,0 m de largura e 600 m de comprimento. Os lotes localizados nessa região possuem, em média, 12,0 m de frente e 30,0 m de profundidade. Sabe-se que a calçada (passeio) possui largura igual a 2,0 m e a declividade longitudinal da sarjeta será de 1%. 2) Dimennsionar uma boca de lobo intermediária sendo dados: Vazão de dimensionamento: Q = 64 L/s; Declividade transversal da sarjeta: z = 12; Declividade longitudinal da sarjeta: I = 2,5%; Rugosidade do acabamento da sarjeta: n = 0,016; Abertura da guia: L = 90 cm; Perímetro da grelha: P = 260 cm. 3) Dimensione a sarjeta, o tipo e a localização de bocas de lobo para uma rua, localizada me BH, de 6,0 m de largura e 50 m de comprimento. Os lotes localizados nessa região possuem, em média, 15,0 m de frente e 30,0 m de profundidade. Sabe-se que a calçada (passeio) possui largura igual a 2,0 m e a declividade longitudinal da sarjeta será de 0,4%. 4) Seja a sarjeta de do tipo B, com declividade longitudinal igual a 1%, localizada em uma cidade qualquer. Pede-se dimensionar a capacidade da sarjeta e da boca de lobo a ser utilizada em conjunto. 5) Esboce o projeto da rede de coleta de águas pluviais da rua do exercício 1. Considere a rede iniciando nessa rua. 6) Encontrar as dimensões úteis para PVs nas seguintes condições: • Profundidade = 1,2 m; Diâmetro do efluente = 400 mm • Profundidade = 2,0 m; Diâmetro do efluente = 400 mm • Profundidade = 3,2 m; Diâmetro do efluente = 1500mm • Profundidade = 4,2 m; Diâmetro do efluente = 800 mm
