Drenagem superficial

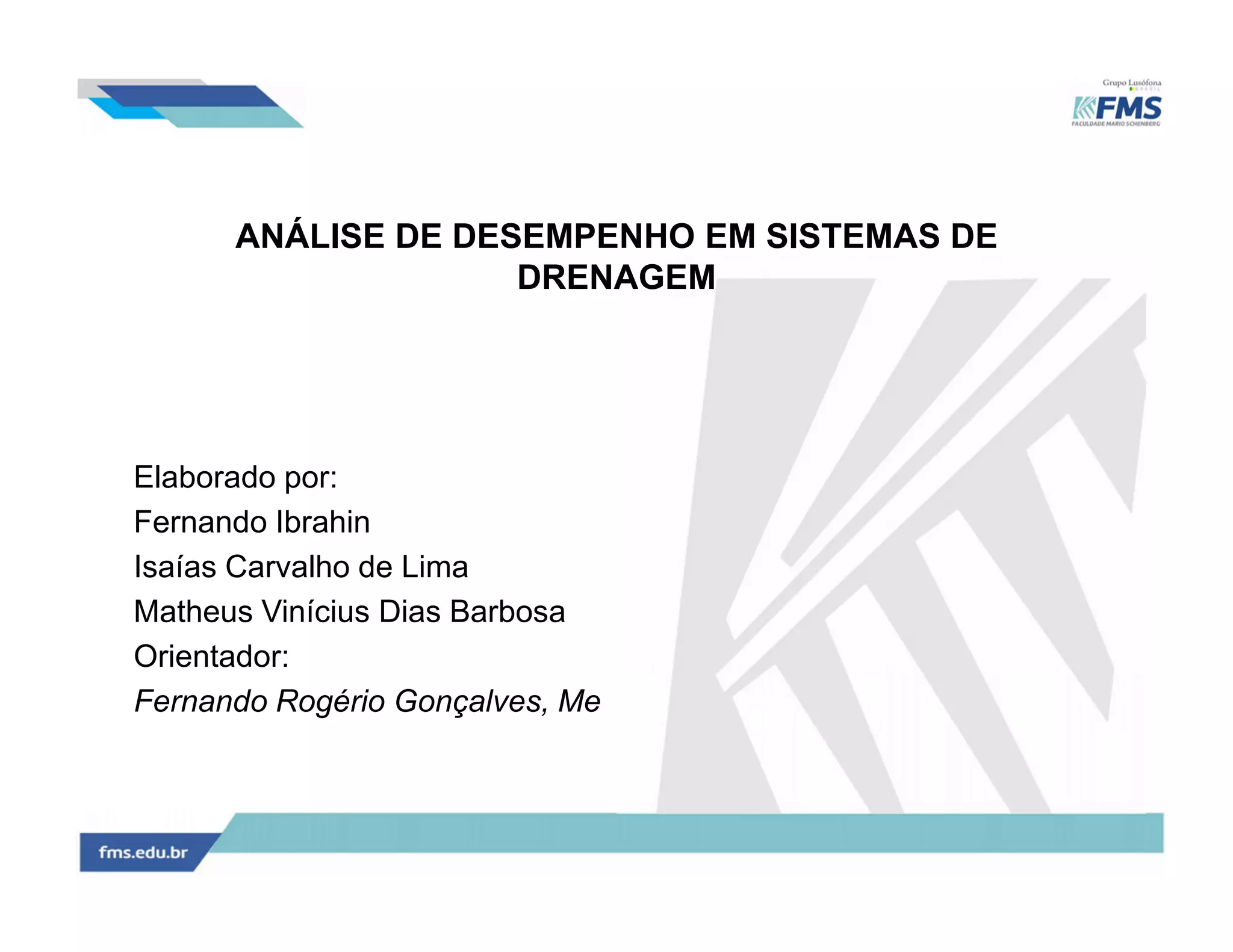

- 1. ANÁLISE DE DESEMPENHOEM SISTEMAS DE DRENAGEM Elaborado por: Fernando Ibrahin Isaías Carvalho de Lima Matheus Vinícius Dias Barbosa Orientador: Fernando Rogério Gonçalves, Me

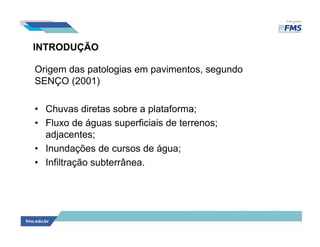

- 2. INTRODUÇÃO Origem das patologiasem pavimentos, segundo SENÇO (2001) • Chuvas diretas sobre a plataforma; • Fluxo de águas superficiais de terrenos; adjacentes; • Inundações de cursos de água; • Infiltração subterrânea.

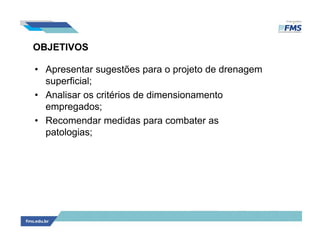

- 3. OBJETIVOS • Apresentar sugestõespara o projeto de drenagem superficial; • Analisar os critérios de dimensionamento empregados; • Recomendar medidas para combater as patologias;

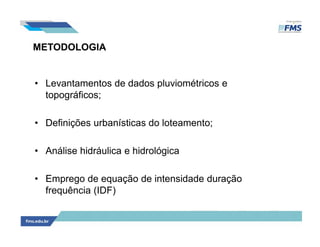

- 4. METODOLOGIA • Levantamentos dedados pluviométricos e topográficos; • Definições urbanísticas do loteamento; • Análise hidráulica e hidrológica • Emprego de equação de intensidade duração frequência (IDF)
- 5. METODOLOGIA Dados Topográficos; Figura :curvas de nível e estacas Fonte: Hidrologia florestal aplicada ao manejo de bacias hidrográficas, 2008.

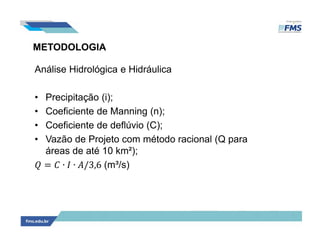

- 6. METODOLOGIA Análise Hidrológica eHidráulica • Precipitação (i); • Coeficiente de Manning (n); • Coeficiente de deflúvio (C); • Vazão de Projeto com método racional (Q para áreas de até 10 km²); = ∙ ∙ /3,6 (m³/s)

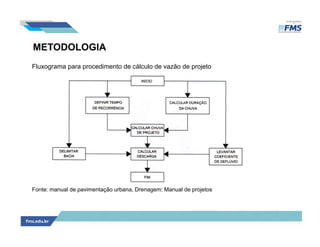

- 7. METODOLOGIA Fluxograma para procedimentode cálculo de vazão de projeto Fonte: manual de pavimentação urbana, Drenagem: Manual de projetos

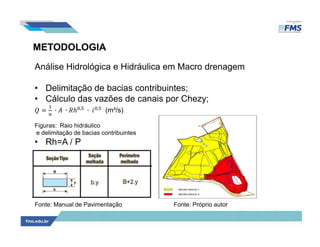

- 8. METODOLOGIA Análise Hidrológica eHidráulica em Macro drenagem • Delimitação de bacias contribuintes; • Cálculo das vazões de canais por Chezy; = ∙ ∙ ℎ , ∙ , (m³/s) Figuras: Raio hidráulico e delimitação de bacias contribuintes • Rh=A / P Fonte: Manual de Pavimentação Fonte: Próprio autor
- 9. METODOLOGIA Análise Hidrológica eHidráulica em Micro drenagem • Emprego da fórmula de Izzard para sarjetas; Figura : Parâmetros da fórmula de Izzard Fonte: Manual de drenagem em pavimentos = ∙ 0,375 ∙ ∙ ∙ ∙ (m³/s) çã = ∙ ∙ [ ∙ + ] ∙ 3,6 (m³/s)
- 10. METODOLOGIA Análise Hidrológica eHidráulica em Micro drenagem • Velocidade como parâmetro de aferição; • Cálculo da capacidade de bocas de lobo; • Tipos de boca de lobo e locação Figura : Tipos de boca-de-lobo Fonte: Manual de drenagem em pavimentos • Para tipo cantoneira simples e y<12 (cm), = 1,7 ∙ , ∙ ∙ 10 (l/s)

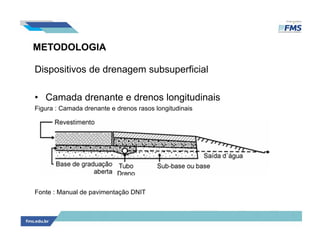

- 11. METODOLOGIA Dispositivos de drenagemsubsuperficial • Camada drenante e drenos longitudinais Figura : Camada drenante e drenos rasos longitudinais Fonte : Manual de pavimentação DNIT

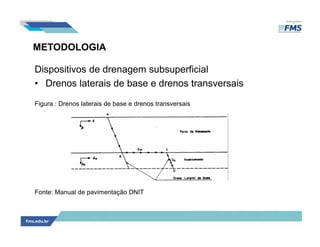

- 12. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos laterais de base e drenos transversais Figura : Drenos laterais de base e drenos transversais Fonte: Manual de pavimentação DNIT

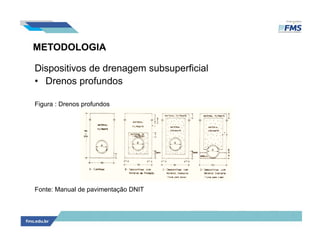

- 13. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos profundos Figura : Drenos profundos Fonte: Manual de pavimentação DNIT

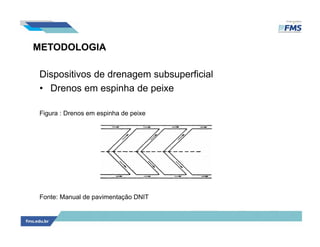

- 14. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos em espinha de peixe Figura : Drenos em espinha de peixe Fonte: Manual de pavimentação DNIT

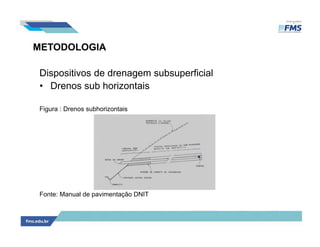

- 15. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos sub horizontais Figura : Drenos subhorizontais Fonte: Manual de pavimentação DNIT

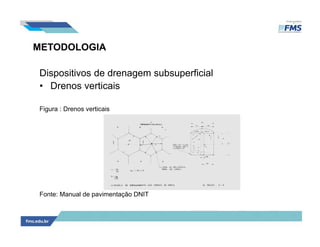

- 16. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos verticais Figura : Drenos verticais Fonte: Manual de pavimentação DNIT

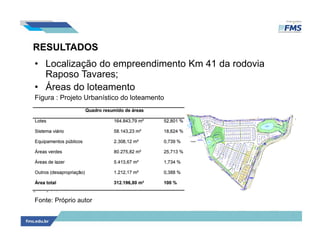

- 17. RESULTADOS • Localização doempreendimento Km 41 da rodovia Raposo Tavares; • Áreas do loteamento Figura : Projeto Urbanístico do loteamento Fonte: Próprio autor

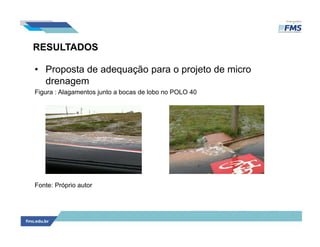

- 18. RESULTADOS • Proposta deadequação para o projeto de micro drenagem Figura : Alagamentos junto a bocas de lobo no POLO 40 Fonte: Próprio autor

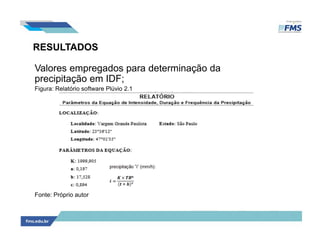

- 19. RESULTADOS Valores empregados paradeterminação da precipitação em IDF; Figura: Relatório software Plúvio 2.1 Fonte: Próprio autor

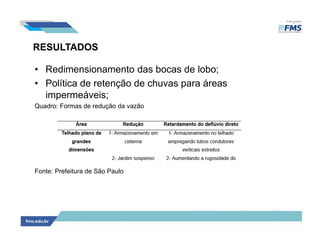

- 20. RESULTADOS • Redimensionamento dasbocas de lobo; • Política de retenção de chuvas para áreas impermeáveis; Quadro: Formas de redução da vazão Fonte: Prefeitura de São Paulo

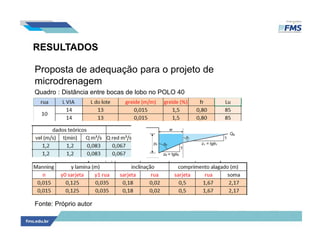

- 21. RESULTADOS Proposta de adequaçãopara o projeto de microdrenagem Quadro : Distância entre bocas de lobo no POLO 40 Fonte: Próprio autor

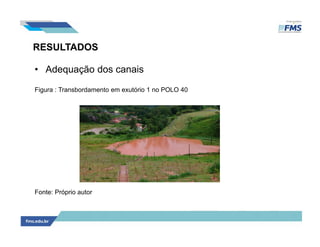

- 22. RESULTADOS • Adequação doscanais Figura : Transbordamento em exutório 1 no POLO 40 Fonte: Próprio autor

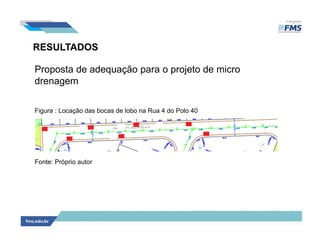

- 23. RESULTADOS Proposta de adequaçãopara o projeto de micro drenagem Figura : Locação das bocas de lobo na Rua 4 do Polo 40 Fonte: Próprio autor

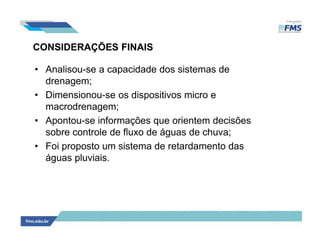

- 24. CONSIDERAÇÕES FINAIS • Analisou-sea capacidade dos sistemas de drenagem; • Dimensionou-se os dispositivos micro e macrodrenagem; • Apontou-se informações que orientem decisões sobre controle de fluxo de águas de chuva; • Foi proposto um sistema de retardamento das águas pluviais.

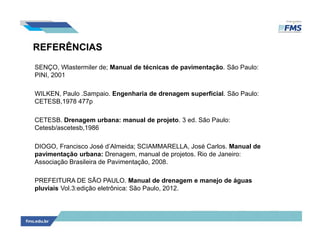

- 25. REFERÊNCIAS SENÇO, Wlastermiler de;Manual de técnicas de pavimentação. São Paulo: PINI, 2001 WILKEN, Paulo .Sampaio. Engenharia de drenagem superficial. São Paulo: CETESB,1978 477p CETESB. Drenagem urbana: manual de projeto. 3 ed. São Paulo: Cetesb/ascetesb,1986 DIOGO, Francisco José d’Almeida; SCIAMMARELLA, José Carlos. Manual de pavimentação urbana: Drenagem, manual de projetos. Rio de Janeiro: Associação Brasileira de Pavimentação, 2008. PREFEITURA DE SÃO PAULO. Manual de drenagem e manejo de águas pluviais Vol.3:edição eletrônica: São Paulo, 2012.
