1. Formador: Albino Bessa

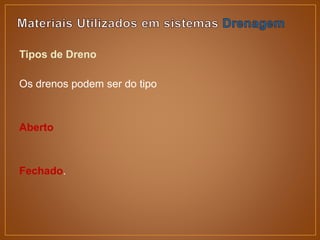

2. Tipos de Dreno
Os drenos podem ser do tipo
Aberto
Fechado.

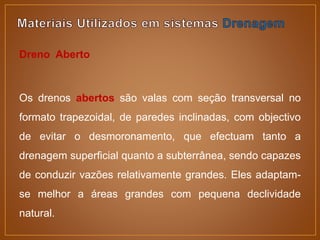

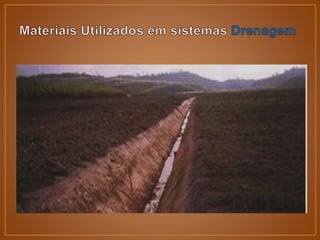

3. Dreno Aberto
Os drenos abertos são valas com seção transversal no
formato trapezoidal, de paredes inclinadas, com objectivo
de evitar o desmoronamento, que efectuam tanto a
drenagem superficial quanto a subterrânea, sendo capazes
de conduzir vazões relativamente grandes. Eles adaptam-
se melhor a áreas grandes com pequena declividade
natural.

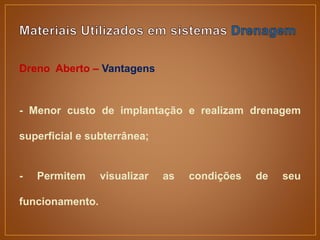

5. Dreno Aberto – Vantagens
- Menor custo de implantação e realizam drenagem
superficial e subterrânea;
- Permitem visualizar as condições de seu
funcionamento.

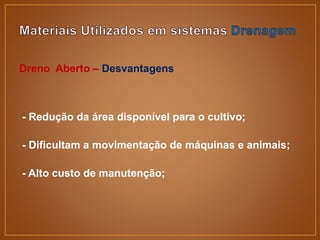

6. Dreno Aberto – Desvantagens
- Redução da área disponível para o cultivo;
- Dificultam a movimentação de máquinas e animais;
- Alto custo de manutenção;

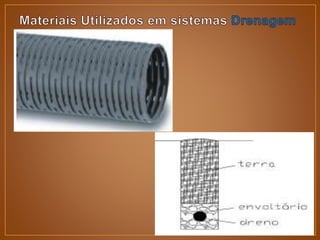

7. Dreno Fechados/cobertos
Os drenos cobertos (fechados), também denominados
subterrâneos, são condutos com perfurações ou espaços
livres formando pequenas galerias, instalados sob a
superfície do solo, que colectam e conduzem a água de
drenagem subterrânea. Estes drenos podem ser
construídos com brita, bambu, tubo plástico corrugado e
perfurado etc.

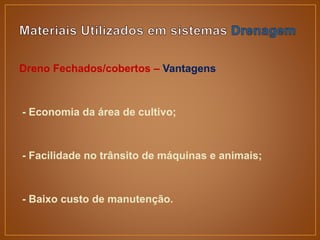

9. Dreno Fechados/cobertos – Vantagens
- Economia da área de cultivo;
- Facilidade no trânsito de máquinas e animais;
- Baixo custo de manutenção.

10. Dreno Fechados/cobertos – Desvantagens
- Alto custo de Implementação.

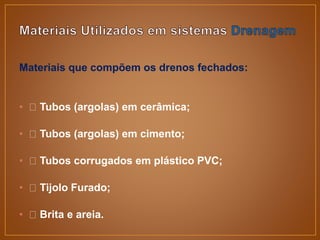

11. Materiais que compõem os drenos fechados:
• Tubos (argolas) em cerâmica;
• Tubos (argolas) em cimento;
• Tubos corrugados em plástico PVC;
• Tijolo Furado;
• Brita e areia.

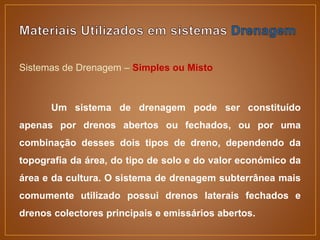

12. Sistemas de Drenagem – Simples ou Misto
Um sistema de drenagem pode ser constituído
apenas por drenos abertos ou fechados, ou por uma
combinação desses dois tipos de dreno, dependendo da
topografia da área, do tipo de solo e do valor económico da
área e da cultura. O sistema de drenagem subterrânea mais
comumente utilizado possui drenos laterais fechados e
drenos colectores principais e emissários abertos.

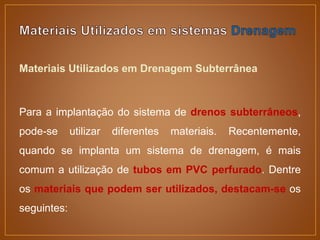

13. Materiais Utilizados em Drenagem Subterrânea
Para a implantação do sistema de drenos subterrâneos,
pode-se utilizar diferentes materiais. Recentemente,
quando se implanta um sistema de drenagem, é mais
comum a utilização de tubos em PVC perfurado. Dentre
os materiais que podem ser utilizados, destacam-se os
seguintes:

14. • Condutos de pedra:
- são usados pedregulhos ou seixos, em camadas de 30
cm, onde a água escoará através dos espaços deixados
pelo material. Deve-se ter o cuidado de colocar uma
camada de capim seco ou sacos plásticos usados, sobre
as pedras antes de lançar a terra na vala, para impedir a
obstrução parcial dos espaços entre as pedras.

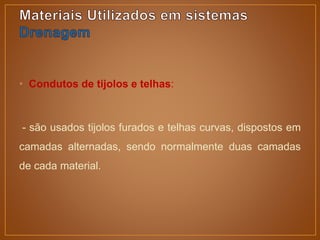

15. • Condutos de tijolos e telhas:
- são usados tijolos furados e telhas curvas, dispostos em
camadas alternadas, sendo normalmente duas camadas
de cada material.

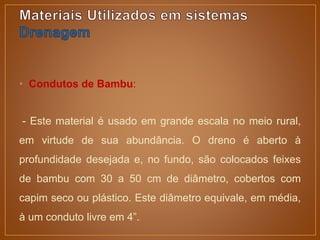

16. • Condutos de Bambu:
- Este material é usado em grande escala no meio rural,
em virtude de sua abundância. O dreno é aberto à
profundidade desejada e, no fundo, são colocados feixes
de bambu com 30 a 50 cm de diâmetro, cobertos com
capim seco ou plástico. Este diâmetro equivale, em média,
à um conduto livre em 4”.

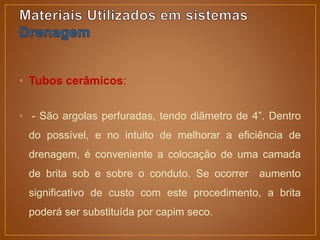

17. • Tubos cerâmicos:
• - São argolas perfuradas, tendo diâmetro de 4”. Dentro
do possível, e no intuito de melhorar a eficiência de
drenagem, é conveniente a colocação de uma camada
de brita sob e sobre o conduto. Se ocorrer aumento
significativo de custo com este procedimento, a brita
poderá ser substituída por capim seco.

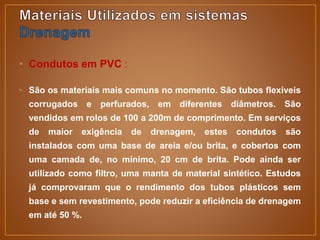

18. • Condutos em PVC :
• São os materiais mais comuns no momento. São tubos flexíveis
corrugados e perfurados, em diferentes diâmetros. São
vendidos em rolos de 100 a 200m de comprimento. Em serviços
de maior exigência de drenagem, estes condutos são
instalados com uma base de areia e/ou brita, e cobertos com
uma camada de, no mínimo, 20 cm de brita. Pode ainda ser
utilizado como filtro, uma manta de material sintético. Estudos
já comprovaram que o rendimento dos tubos plásticos sem
base e sem revestimento, pode reduzir a eficiência de drenagem
em até 50 %.

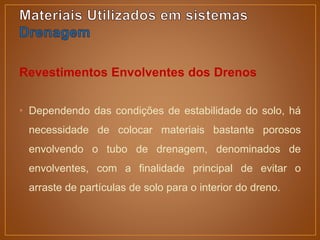

19. Revestimentos Envolventes dos Drenos
• Dependendo das condições de estabilidade do solo, há
necessidade de colocar materiais bastante porosos
envolvendo o tubo de drenagem, denominados de
envolventes, com a finalidade principal de evitar o
arraste de partículas de solo para o interior do dreno.

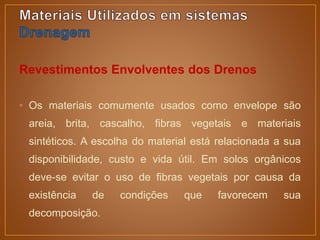

20. Revestimentos Envolventes dos Drenos
• Os materiais comumente usados como envelope são
areia, brita, cascalho, fibras vegetais e materiais
sintéticos. A escolha do material está relacionada a sua
disponibilidade, custo e vida útil. Em solos orgânicos
deve-se evitar o uso de fibras vegetais por causa da
existência de condições que favorecem sua
decomposição.

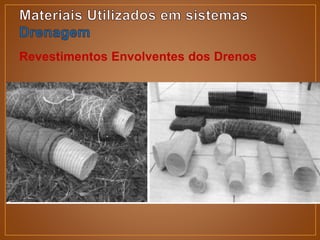

21. Revestimentos Envolventes dos Drenos
