![METODOLOGIA
Análise Hidrológica e Hidráulica em Microdrenagem
• Emprego da fórmula de Izzard para sarjetas;
Figura : Parâmetros da fórmula de Izzard
Fonte: Manual de drenagem em pavimentos
𝑄0 = 𝐹𝑅 ∙ 0,375 ∙ 𝑧 ∙ 𝑦0
8
3 ∙ 𝑖
1
2 ∙ 𝑛−1
(m³/s)
𝑄 𝑐𝑜𝑛𝑡𝑟𝑖𝑏𝑢𝑖çã𝑜 = 𝐶 ∙ 𝐼 ∙ [𝐿𝑢 ∙ 𝑎 +
𝐹
2
] ∙ 3,6−1
(m³/s)](https://image.slidesharecdn.com/drenagemsuperficial-180420154843/85/Drenagem-superficial-9-320.jpg)
Drenagem superficial
- 1. ANÁLISE DE DESEMPENHOEM SISTEMAS DE DRENAGEM Elaborado por: Fernando Ibrahin Isaías Carvalho de Lima Matheus Vinícius Dias Barbosa Orientador: Fernando Rogério Gonçalves, Me

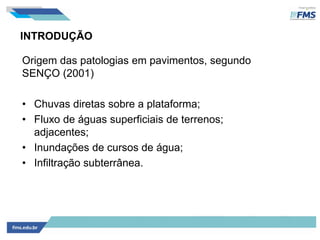

- 2. INTRODUÇÃO Origem das patologiasem pavimentos, segundo SENÇO (2001) • Chuvas diretas sobre a plataforma; • Fluxo de águas superficiais de terrenos; adjacentes; • Inundações de cursos de água; • Infiltração subterrânea.
- 3. OBJETIVOS • Apresentar sugestõespara o projeto de drenagem superficial; • Analisar os critérios de dimensionamento empregados; • Recomendar medidas para combater as patologias;

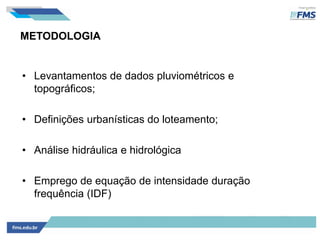

- 4. METODOLOGIA • Levantamentos dedados pluviométricos e topográficos; • Definições urbanísticas do loteamento; • Análise hidráulica e hidrológica • Emprego de equação de intensidade duração frequência (IDF)

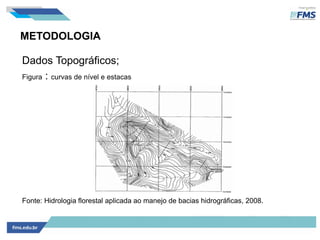

- 5. METODOLOGIA Dados Topográficos; Figura :curvas de nível e estacas Fonte: Hidrologia florestal aplicada ao manejo de bacias hidrográficas, 2008.

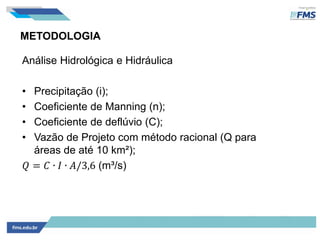

- 6. METODOLOGIA Análise Hidrológica eHidráulica • Precipitação (i); • Coeficiente de Manning (n); • Coeficiente de deflúvio (C); • Vazão de Projeto com método racional (Q para áreas de até 10 km²); 𝑄 = 𝐶 ∙ 𝐼 ∙ 𝐴/3,6 (m³/s)

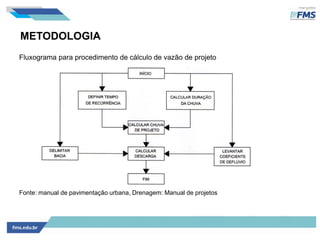

- 7. METODOLOGIA Fluxograma para procedimentode cálculo de vazão de projeto Fonte: manual de pavimentação urbana, Drenagem: Manual de projetos

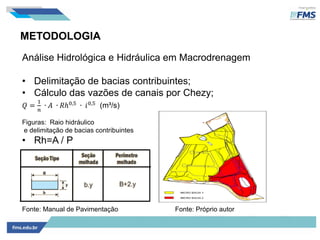

- 8. METODOLOGIA Análise Hidrológica eHidráulica em Macrodrenagem • Delimitação de bacias contribuintes; • Cálculo das vazões de canais por Chezy; 𝑄 = 1 𝑛 ∙ 𝐴 ∙ 𝑅ℎ0,5 ∙ 𝑖0,5 (m³/s) Figuras: Raio hidráulico e delimitação de bacias contribuintes • Rh=A / P Fonte: Manual de Pavimentação Fonte: Próprio autor

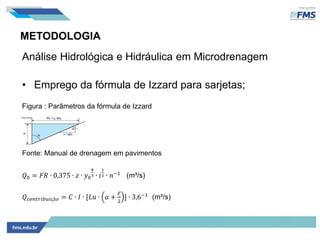

- 9. METODOLOGIA Análise Hidrológica eHidráulica em Microdrenagem • Emprego da fórmula de Izzard para sarjetas; Figura : Parâmetros da fórmula de Izzard Fonte: Manual de drenagem em pavimentos 𝑄0 = 𝐹𝑅 ∙ 0,375 ∙ 𝑧 ∙ 𝑦0 8 3 ∙ 𝑖 1 2 ∙ 𝑛−1 (m³/s) 𝑄 𝑐𝑜𝑛𝑡𝑟𝑖𝑏𝑢𝑖çã𝑜 = 𝐶 ∙ 𝐼 ∙ [𝐿𝑢 ∙ 𝑎 + 𝐹 2 ] ∙ 3,6−1 (m³/s)

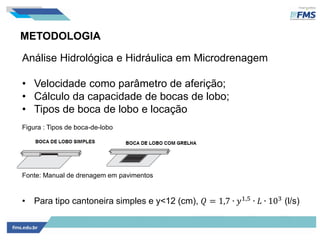

- 10. METODOLOGIA Análise Hidrológica eHidráulica em Microdrenagem • Velocidade como parâmetro de aferição; • Cálculo da capacidade de bocas de lobo; • Tipos de boca de lobo e locação Figura : Tipos de boca-de-lobo Fonte: Manual de drenagem em pavimentos • Para tipo cantoneira simples e y<12 (cm), 𝑄 = 1,7 ∙ 𝑦1,5 ∙ 𝐿 ∙ 103 (l/s)

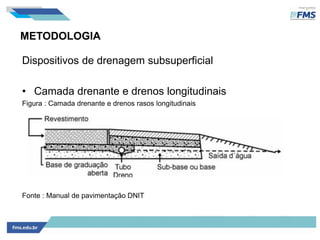

- 11. METODOLOGIA Dispositivos de drenagemsubsuperficial • Camada drenante e drenos longitudinais Figura : Camada drenante e drenos rasos longitudinais Fonte : Manual de pavimentação DNIT
- 12. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos laterais de base e drenos transversais Figura : Drenos laterais de base e drenos transversais Fonte: Manual de pavimentação DNIT

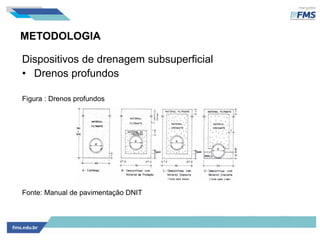

- 13. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos profundos Figura : Drenos profundos Fonte: Manual de pavimentação DNIT

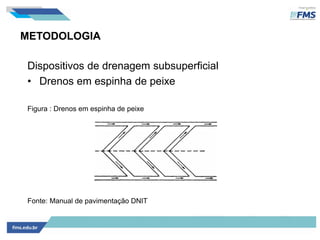

- 14. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos em espinha de peixe Figura : Drenos em espinha de peixe Fonte: Manual de pavimentação DNIT

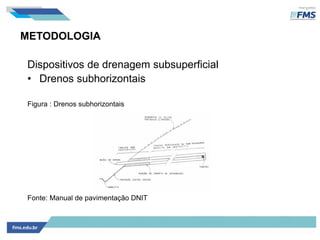

- 15. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos subhorizontais Figura : Drenos subhorizontais Fonte: Manual de pavimentação DNIT

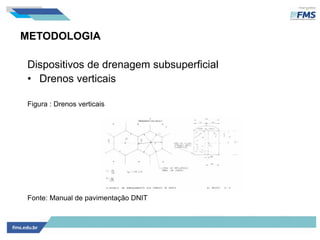

- 16. METODOLOGIA Dispositivos de drenagemsubsuperficial • Drenos verticais Figura : Drenos verticais Fonte: Manual de pavimentação DNIT

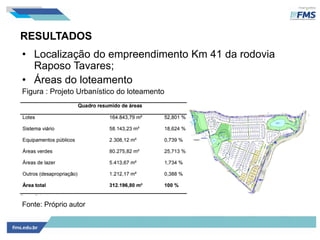

- 17. RESULTADOS • Localização doempreendimento Km 41 da rodovia Raposo Tavares; • Áreas do loteamento Figura : Projeto Urbanístico do loteamento Fonte: Próprio autor
- 18. RESULTADOS • Proposta deadequação para o projeto de microdrenagem Figura : Alagamentos junto a bocas de lobo no POLO 40 Fonte: Próprio autor
- 19. RESULTADOS Valores empregados paradeterminação da precipitação em IDF; Figura: Relatório software Plúvio 2.1 Fonte: Próprio autor
- 20. RESULTADOS • Redimensionamento dasbocas de lobo; • Política de retenção de chuvas para áreas impermeáveis; Quadro: Formas de redução da vazão Fonte: Prefeitura de São Paulo

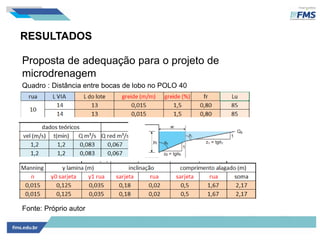

- 21. RESULTADOS Proposta de adequaçãopara o projeto de microdrenagem Quadro : Distância entre bocas de lobo no POLO 40 Fonte: Próprio autor

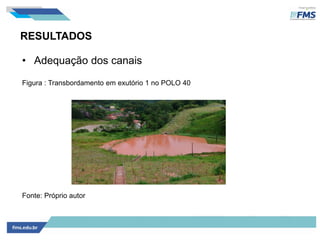

- 22. RESULTADOS • Adequação doscanais Figura : Transbordamento em exutório 1 no POLO 40 Fonte: Próprio autor
- 23. RESULTADOS Proposta de adequaçãopara o projeto de microdrenagem Figura : Locação das bocas de lobo na Rua 4 do Polo 40 Fonte: Próprio autor

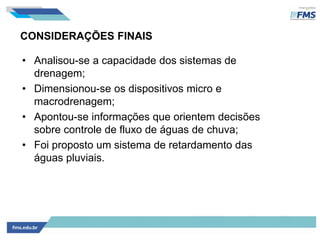

- 24. CONSIDERAÇÕES FINAIS • Analisou-sea capacidade dos sistemas de drenagem; • Dimensionou-se os dispositivos micro e macrodrenagem; • Apontou-se informações que orientem decisões sobre controle de fluxo de águas de chuva; • Foi proposto um sistema de retardamento das águas pluviais.

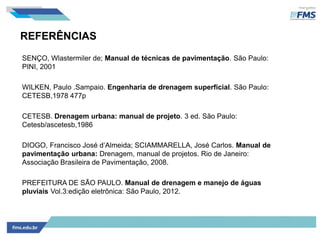

- 25. REFERÊNCIAS SENÇO, Wlastermiler de;Manual de técnicas de pavimentação. São Paulo: PINI, 2001 WILKEN, Paulo .Sampaio. Engenharia de drenagem superficial. São Paulo: CETESB,1978 477p CETESB. Drenagem urbana: manual de projeto. 3 ed. São Paulo: Cetesb/ascetesb,1986 DIOGO, Francisco José d’Almeida; SCIAMMARELLA, José Carlos. Manual de pavimentação urbana: Drenagem, manual de projetos. Rio de Janeiro: Associação Brasileira de Pavimentação, 2008. PREFEITURA DE SÃO PAULO. Manual de drenagem e manejo de águas pluviais Vol.3:edição eletrônica: São Paulo, 2012.

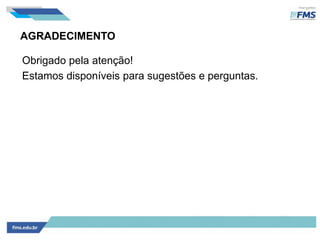

- 26. AGRADECIMENTO Obrigado pela atenção! Estamosdisponíveis para sugestões e perguntas.
