10 D Projeto Detalhado
O documento descreve as etapas do projeto detalhado, incluindo o ciclo de detalhamento dos sistemas, subsistemas e componentes. O ciclo de detalhamento envolve desdobrar, calcular, desenhar, especificar tolerâncias, integrar, finalizar desenhos e completar a lista de materiais. Ele também discute a diferença entre projetos conceituais e detalhados, além de fornecer um exemplo de desdobramento de um torno.
10 D Projeto Detalhado
- 1. Projeto detalhado Macrofase deDesenvolvimento Universidade Federal da Paraíba Campus I – Centro de Tecnologia Curso de Graduação em Engenharia de Produção Prof. MSc. Marcel de Gois Pinto
- 2. 1 – Diferençaentre Proj. Conceitual e Detalhado

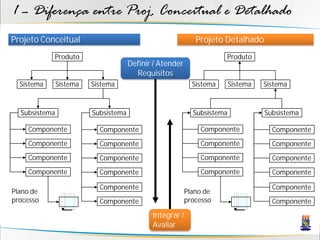

- 3. 1 – Diferençaentre Proj. Conceitual e Detalhado Projeto Conceitual Projeto Detalhado Produto Produto Definir / Atender Requisitos Sistema Sistema Sistema Sistema Sistema Sistema Subsistema Subsistema Subsistema Subsistema Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Componente Plano de Plano de processo Componente processo Componente Integrar / Avaliar
- 4. 1 – Diferençaentre Proj. Conceitual e Detalhado O projeto detalhado não é seqüencial, mas cíclico
- 5. 1 – Diferençaentre Proj. Conceitual e Detalhado O projeto detalhado não é seqüencial, mas cíclico Decidir fazer ou comprar SSCs Criar e detalhar SSCs, documentação e configuração Desenvolver fornecedores Criar, reutilizar, procurar Ciclo de aquisição Planejar Projetar processo de recursos Calcular Desenhar fabricação e Ciclo de montagem detalhamento Integrar Ciclo de Otimização Otimizar Finalizar documentos produto e Avaliar SSCs, configuração e processo Completar BOM documentação do produto e processo
- 6. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração
- 7. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

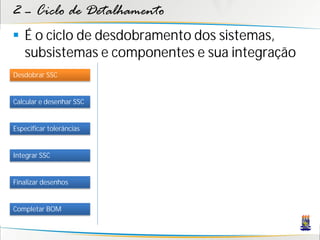

- 8. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

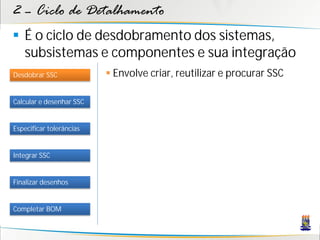

- 9. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

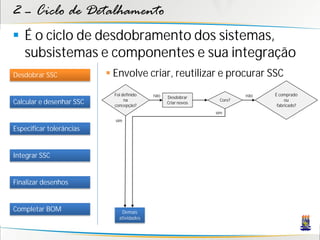

- 10. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC Foi definido não não É comprado Desdobrar na Core? ou Calcular e desenhar SSC concepção? Criar novos fabricado? sim sim Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM Demais atividades

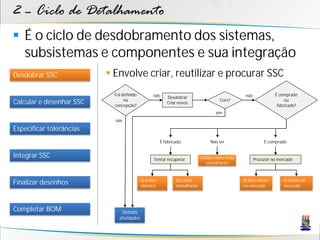

- 11. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC Foi definido não não É comprado Desdobrar na Core? ou Calcular e desenhar SSC concepção? Criar novos fabricado? sim sim Especificar tolerâncias É fabricado Não sei É comprado Integrar SSC Tentar recuperar c) Não existe nada Procurar no mercado semelhante a) Existe b) Existe d) Não existe e) Existe no Finalizar desenhos idêntico semelhante no mercado mercado Completar BOM Demais atividades
- 12. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC a) Existe idêntico – reutilizar Calcular e desenhar SSC b) Existe semelhante – modificar Especificar tolerâncias c) Não há nada semelhante – Desdobrar, criar novos Integrar SSC d) Não existe no mercado – igual a (c) Finalizar desenhos e) Existe no mercado – desenvolver fornecedores Completar BOM

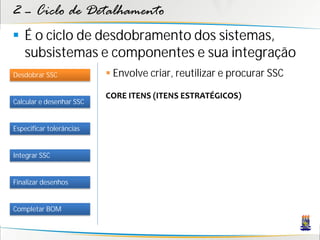

- 13. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC CORE ITENS (ITENS ESTRATÉGICOS) Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

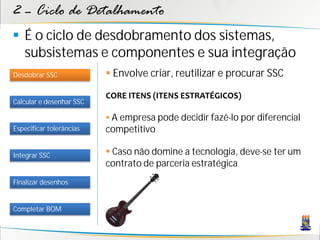

- 14. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC CORE ITENS (ITENS ESTRATÉGICOS) Calcular e desenhar SSC A empresa pode decidir fazê-lo por diferencial Especificar tolerâncias competitivo Integrar SSC Caso não domine a tecnologia, deve-se ter um contrato de parceria estratégica Finalizar desenhos Completar BOM

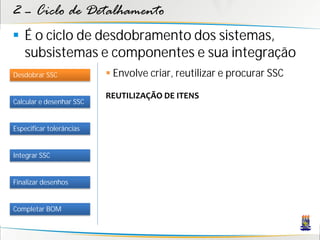

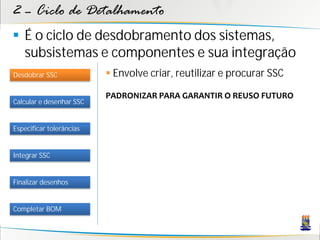

- 15. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC REUTILIZAÇÃO DE ITENS Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

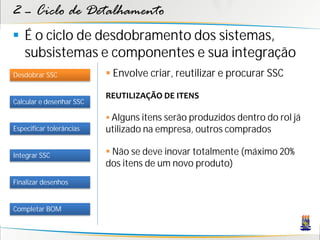

- 16. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC REUTILIZAÇÃO DE ITENS Calcular e desenhar SSC Alguns itens serão produzidos dentro do rol já Especificar tolerâncias utilizado na empresa, outros comprados Integrar SSC Não se deve inovar totalmente (máximo 20% dos itens de um novo produto) Finalizar desenhos Completar BOM
- 17. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC PADRONIZAR PARA GARANTIR O REUSO FUTURO Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM
- 18. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC PADRONIZAR PARA GARANTIR O REUSO FUTURO Calcular e desenhar SSC Redução de variabilidade e melhor qualidade Especificar tolerâncias Disponibilidade e confiabilidade Integrar SSC Intercambiabilidade Finalizar desenhos Economia Completar BOM
- 19. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC EXEMPLO DE DESDOBRAMENTO Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

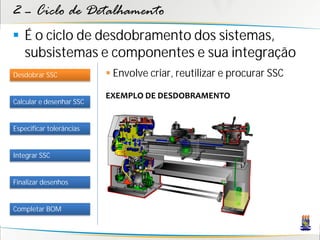

- 20. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC EXEMPLO DE DESDOBRAMENTO Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

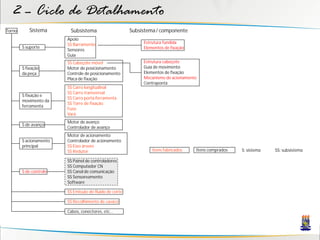

- 21. 2 – Ciclode Detalhamento Torno Sistema Subsistema Subsistema / componente Apoio SS Barramento Estrutura fundida S suporte Elementos de fixação Sensores Guia SS Cabeçote móvel Estrutura cabeçote S fixação Motor de posicionamento Guia de movimento da peça Controle de posicionamento Elementos de fixação Placa de fixação Mecanismo de acionamento Contraponta SS Carro longitudinal SS Carro transversal S fixação e SS Carro porta-ferramenta movimento da SS Torre de fixação ferramenta Fuso Vara Motor de avanço S de avanço Controlador de avanço Motor de acionamento S acionamento Controlador de acionamento principal SS Eixo árvore SS Redutor Itens fabricados Itens comprados S: sistema SS: subsistema SS Painel de controladores SS Computador CN S de controle SS Canal de comunicação SS Sensoreamento Software SS Emissão de fluido de corte SS Recolhimento de cavaco Cabos, conectores, etc...
- 22. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Envolve criar, reutilizar e procurar SSC EXEMPLO DE DESDOBRAMENTO Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

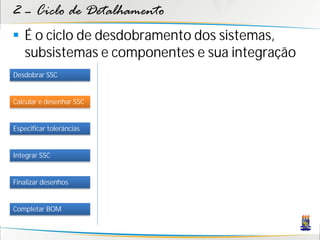

- 23. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

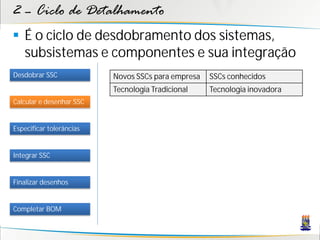

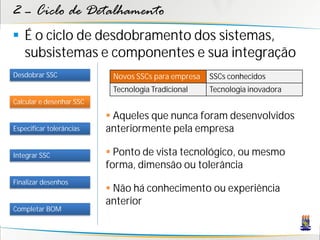

- 24. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

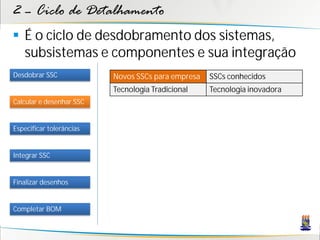

- 25. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM
- 26. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Aqueles que nunca foram desenvolvidos Especificar tolerâncias anteriormente pela empresa Integrar SSC Ponto de vista tecnológico, ou mesmo forma, dimensão ou tolerância Finalizar desenhos Não há conhecimento ou experiência anterior Completar BOM

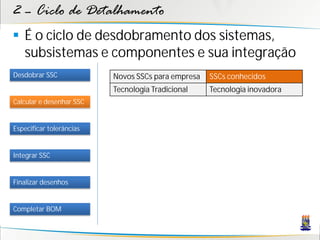

- 27. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

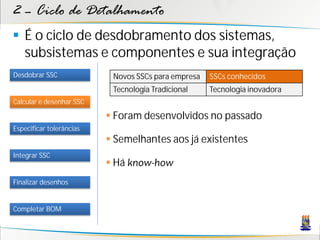

- 28. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Foram desenvolvidos no passado Especificar tolerâncias Semelhantes aos já existentes Integrar SSC Há know-how Finalizar desenhos Completar BOM

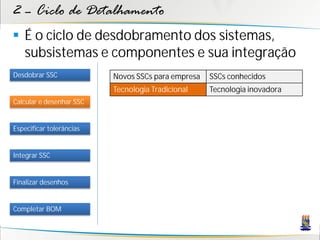

- 29. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

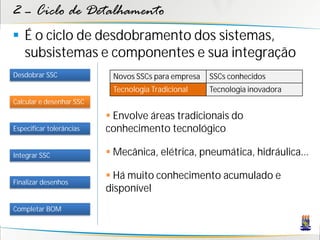

- 30. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Envolve áreas tradicionais do Especificar tolerâncias conhecimento tecnológico Integrar SSC Mecânica, elétrica, pneumática, hidráulica... Há muito conhecimento acumulado e Finalizar desenhos disponível Completar BOM
- 31. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

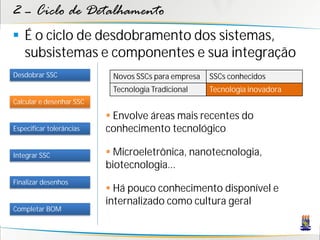

- 32. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Novos SSCs para empresa SSCs conhecidos Tecnologia Tradicional Tecnologia inovadora Calcular e desenhar SSC Envolve áreas mais recentes do Especificar tolerâncias conhecimento tecnológico Integrar SSC Microeletrônica, nanotecnologia, biotecnologia... Finalizar desenhos Há pouco conhecimento disponível e internalizado como cultura geral Completar BOM
- 33. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Características do cálculo Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM
- 34. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Características do cálculo Tecnologia tradicional Tecnologia inovadora Calcular e desenhar SSC Podem ser criados e “detalhados” no projeto conceitual Testes funcionais no projeto conceitual Especificar tolerâncias Especificação de tolerâncias Cálculos no projeto detalhado para dimensionamento Integrar SSC SSC conhecido Especificação de tolerâncias SSC Novo Criados e detalhados no projeto detalhado Especificação de tolerâncias Finalizar desenhos Grande dependência de novos Usa equações, manuais e conhecimentos e testes de sistemas comuns protótipos Completar BOM

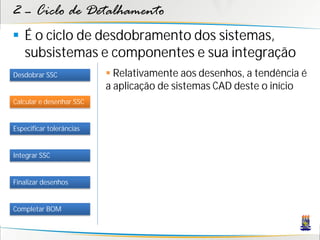

- 35. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Relativamente aos desenhos, a tendência é a aplicação de sistemas CAD deste o início Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM
- 36. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Relativamente aos desenhos, a tendência é a aplicação de sistemas CAD deste o início Calcular e desenhar SSC Projetos auxiliados por simulação Custo de engenharia Especificar tolerâncias de simulação Custo do protótipo físico Integrar SSC Finalizar desenhos Completar BOM 1960 ... ... 2000
- 37. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

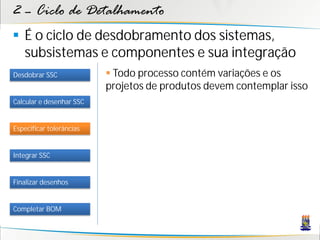

- 38. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Todo processo contém variações e os projetos de produtos devem contemplar isso Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM
- 39. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Todo processo contém variações e os projetos de produtos devem contemplar isso Calcular e desenhar SSC TOLERÂNCIA ANALÍTICA Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

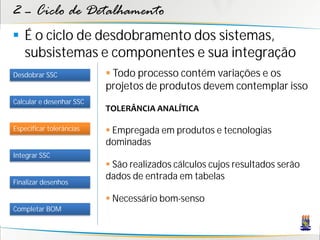

- 40. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Todo processo contém variações e os projetos de produtos devem contemplar isso Calcular e desenhar SSC TOLERÂNCIA ANALÍTICA Especificar tolerâncias Empregada em produtos e tecnologias dominadas Integrar SSC São realizados cálculos cujos resultados serão dados de entrada em tabelas Finalizar desenhos Necessário bom-senso Completar BOM

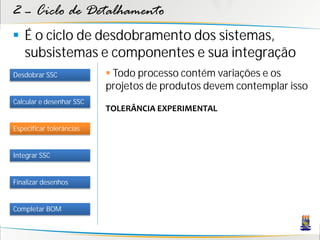

- 41. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Todo processo contém variações e os projetos de produtos devem contemplar isso Calcular e desenhar SSC TOLERÂNCIA EXPERIMENTAL Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM
- 42. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Todo processo contém variações e os projetos de produtos devem contemplar isso Calcular e desenhar SSC TOLERÂNCIA EXPERIMENTAL Especificar tolerâncias Quando há o tratamento de novas tecnologias ou processos Integrar SSC Não há sistematização Finalizar desenhos São realizados ensaios e experimentos e os resultados vêm por tentativa e erro Completar BOM

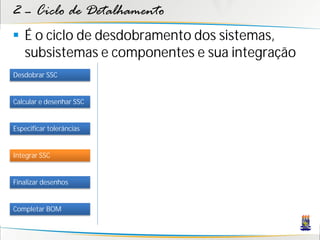

- 43. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

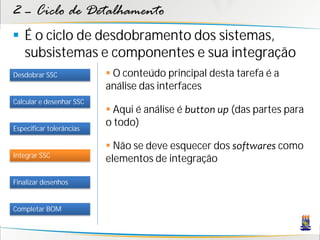

- 44. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC O conteúdo principal desta tarefa é a análise das interfaces Calcular e desenhar SSC Aqui é análise é button up (das partes para Especificar tolerâncias o todo) Não se deve esquecer dos softwares como Integrar SSC elementos de integração Finalizar desenhos Completar BOM

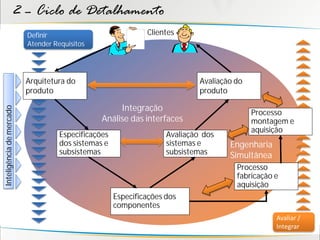

- 45. 2 – Ciclode Detalhamento Definir Clientes Atender Requisitos Arquitetura do Avaliação do produto produto Integração Inteligência de mercado Processo Análise das interfaces montagem e aquisição Especificações Avaliação dos dos sistemas e sistemas e Engenharia subsistemas subsistemas Simultânea Processo fabricação e aquisição Especificações dos componentes Avaliar / Integrar
- 46. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC O conteúdo principal desta tarefa é a análise das interfaces Calcular e desenhar SSC Aqui é análise é button up (das partes para Especificar tolerâncias o todo) Não se devem esquecer dos softwares Integrar SSC como elementos de integração Finalizar desenhos Completar BOM

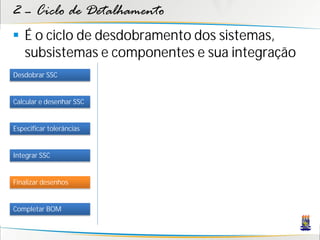

- 47. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM

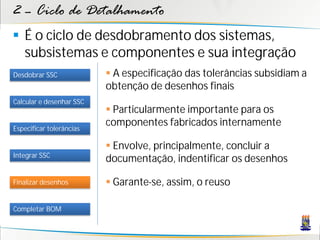

- 48. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC A especificação das tolerâncias subsidiam a obtenção de desenhos finais Calcular e desenhar SSC Particularmente importante para os Especificar tolerâncias componentes fabricados internamente Envolve, principalmente, concluir a Integrar SSC documentação, indentificar os desenhos Finalizar desenhos Garante-se, assim, o reuso Completar BOM

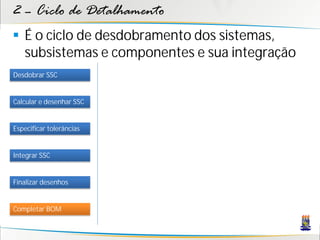

- 49. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Calcular e desenhar SSC Especificar tolerâncias Integrar SSC Finalizar desenhos Completar BOM
- 50. 2 – Ciclode Detalhamento É o ciclo de desdobramento dos sistemas, subsistemas e componentes e sua integração Desdobrar SSC Atividade estremamente ligada com o PCP Calcular e desenhar SSC Apesar de ser listada como última tarefa do ciclo, acontece continuamente Especificar tolerâncias Ligado com um sistema MRP realizará o cálculo das necessidades de material Integrar SSC Ler quadro tipos de BOM Finalizar desenhos Completar BOM
- 51. Projeto detalhado Macrofase deDesenvolvimento Universidade Federal da Paraíba Campus I – Centro de Tecnologia Curso de Graduação em Engenharia de Produção Prof. MSc. Marcel de Gois Pinto
