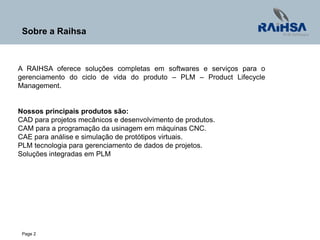

A RAIHSA oferece soluções completas em softwares e serviços para o
gerenciamento do ciclo de vida do produto – PLM – Product Lifecycle
Management.
Nossos principais produtos são:
CAD para projetos mecânicos e desenvolvimento de produtos.
CAM para a programação da usinagem em máquinas CNC.
CAE para análise e simulação de protótipos virtuais.
PLM tecnologia para gerenciamento de dados de projetos.
Soluções integradas em PLM
Sobre a Raihsa

3. Page 3
Matriz em Caxias do Sul - RS
Joinville - SC
Curitiba - PR
São Paulo - SP
Desde 1989 no mercado, totalizando 25 anos.
Fortaleza- CE
Sobre a Raihsa

4. Page 4

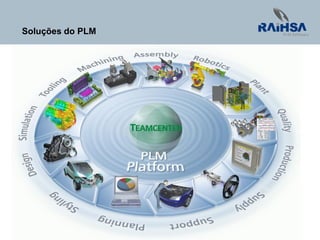

Soluções do PLM

5. Page 5

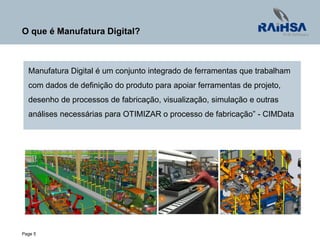

O que é Manufatura Digital?
Manufatura Digital é um conjunto integrado de ferramentas que trabalham
com dados de definição do produto para apoiar ferramentas de projeto,
desenho de processos de fabricação, visualização, simulação e outras
análises necessárias para OTIMIZAR o processo de fabricação” - CIMData

6. Page 6

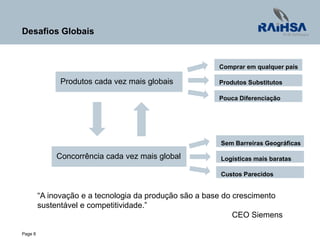

Produtos cada vez mais globais
Concorrência cada vez mais global
Desafios Globais
“A inovação e a tecnologia da produção são a base do crescimento
sustentável e competitividade.”
CEO Siemens
Comprar em qualquer país
Produtos Substitutos
Pouca Diferenciação
Sem Barreiras Geográficas
Logísticas mais baratas
Custos Parecidos

7. Page 7

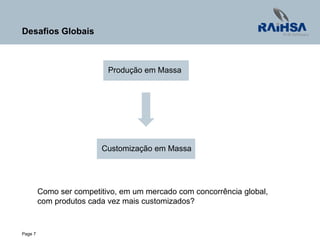

Produção em Massa
Customização em Massa
Desafios Globais
Como ser competitivo, em um mercado com concorrência global,
com produtos cada vez mais customizados?

8. Page 8

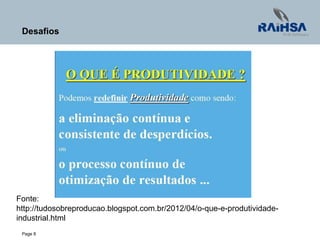

Desafios
Fonte:
http://tudosobreproducao.blogspot.com.br/2012/04/o-que-e-produtividade-
industrial.html

9. Page 9

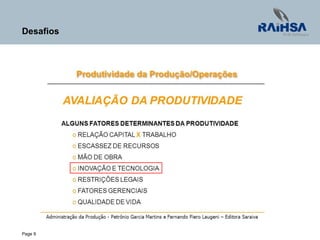

Desafios

10. Page 10

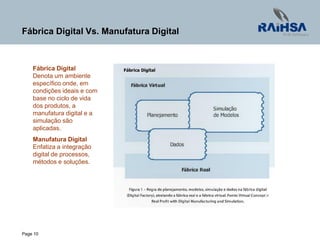

Fábrica Digital Vs. Manufatura Digital
Fábrica Digital
Denota um ambiente
específico onde, em
condições ideais e com
base no ciclo de vida
dos produtos, a
manufatura digital e a
simulação são
aplicadas.
Manufatura Digital
Enfatiza a integração
digital de processos,
métodos e soluções.

11. Page 11

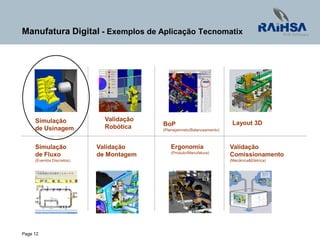

Manufatura Digital - Exemplos de Aplicação Tecnomatix
Layout 3D
Ergonomia
(Produto/Manufatura)
BoP
(Planejamneto/Balanceamento)
Simulação
de Usinagem
Simulação
de Fluxo
(Eventos Discretos)
Validação
de Montagem
Validação
Robótica
Validação
Comissionamento
(Mecânica&Elétrica)

12. Page 12
Manufatura Digital - Exemplos de Aplicação Tecnomatix
Layout 3D
Ergonomia
(Produto/Manufatura)
BoP
(Planejamneto/Balanceamento)
Simulação
de Usinagem
Simulação
de Fluxo
(Eventos Discretos)
Validação
de Montagem
Validação
Robótica
Validação
Comissionamento
(Mecânica&Elétrica)

13. Page 13

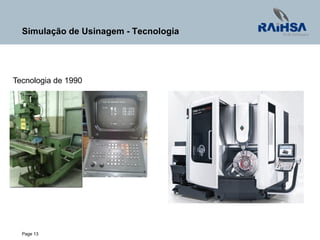

Simulação de Usinagem - Tecnologia
Tecnologia de 1990

14. Page 14
Simulação de Usinagem - Tecnologia

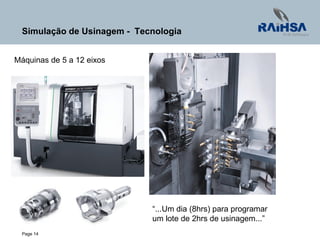

“...Um dia (8hrs) para programar
um lote de 2hrs de usinagem...”
Máquinas de 5 a 12 eixos

15. Page 15

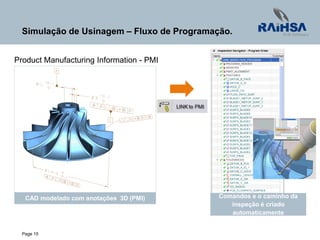

Simulação de Usinagem – Fluxo de Programação.
Product Manufacturing Information - PMI
CAD modelado com anotações 3D (PMI) Comandos e o caminho da
inspeção é criado
automaticamente

16. Page 16
Simulação de Usinagem – Fluxo de Programação.

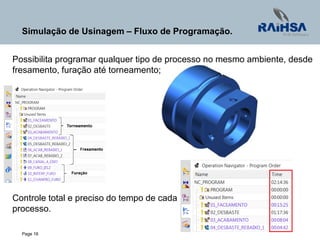

Possibilita programar qualquer tipo de processo no mesmo ambiente, desde
fresamento, furação até torneamento;
Controle total e preciso do tempo de cada
processo.

17. Page 17

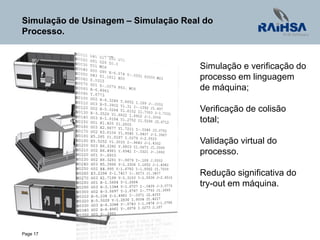

Simulação de Usinagem – Simulação Real do
Processo.
Simulação e verificação do
processo em linguagem
de máquina;
Verificação de colisão
total;
Validação virtual do
processo.
Redução significativa do
try-out em máquina.

18. Page 18

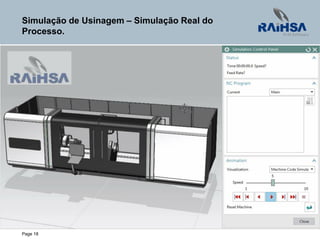

Simulação de Usinagem – Simulação Real do
Processo.

19. Page 19

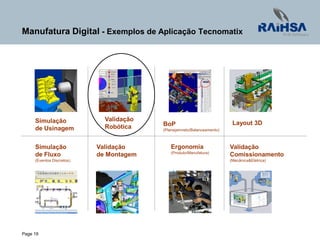

Manufatura Digital - Exemplos de Aplicação Tecnomatix
Layout 3D
Ergonomia
(Produto/Manufatura)
BoP
(Planejamneto/Balanceamento)
Simulação
de Usinagem
Simulação
de Fluxo
(Eventos Discretos)
Validação
de Montagem
Validação
Robótica
Validação
Comissionamento
(Mecânica&Elétrica)

20. Page 20

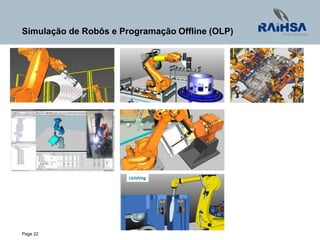

Simulação de Robôs e Programação Offline (OLP)

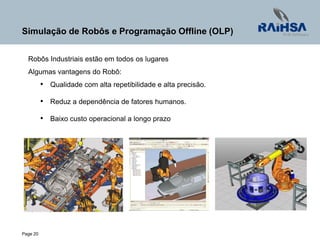

 Robôs Industriais estão em todos os lugares
 Algumas vantagens do Robô:
• Qualidade com alta repetibilidade e alta precisão.
• Reduz a dependência de fatores humanos.
• Baixo custo operacional a longo prazo

21. Page 21
Simulação de Robôs e Programação Offline (OLP)
A programação Offline permite que você:
• Crie, simule e otimize programas de robótica em um ambiente virtual.
• Minimiza o tempo de Setup
• Aumenta a precisão e qualidade dos processos
• Diminui a dependência de robô real
• Economiza o tempo de engenharia
• Evita danos a peças protótipos

22. Page 22
Simulação de Robôs e Programação Offline (OLP)

23. Page 23

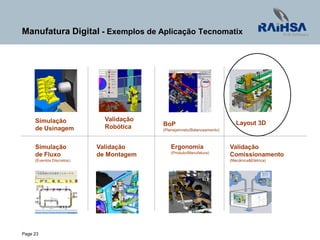

Manufatura Digital - Exemplos de Aplicação Tecnomatix
Layout 3D
Ergonomia
(Produto/Manufatura)
BoP
(Planejamneto/Balanceamento)
Simulação
de Usinagem
Simulação
de Fluxo
(Eventos Discretos)
Validação
de Montagem
Validação
Robótica
Validação
Comissionamento
(Mecânica&Elétrica)

24. Page 24

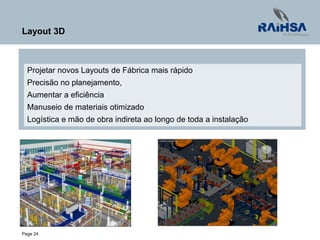

Layout 3D
Projetar novos Layouts de Fábrica mais rápido
Precisão no planejamento,
Aumentar a eficiência
Manuseio de materiais otimizado
Logística e mão de obra indireta ao longo de toda a instalação

25. Page 25
Manufatura Digital - Exemplos de Aplicação Tecnomatix
Layout 3D
Ergonomia
(Produto/Manufatura)
BoP
(Planejamneto/Balanceamento)
Simulação
de Usinagem
Simulação
de Fluxo
(Eventos Discretos)
Validação
de Montagem
Validação
Robótica
Validação
Comissionamento
(Mecânica&Elétrica)

26. Page 26

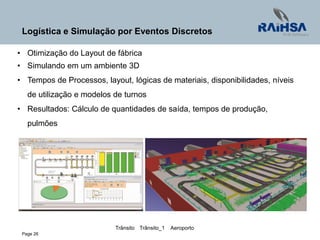

Logística e Simulação por Eventos Discretos
• Otimização do Layout de fábrica
• Simulando em um ambiente 3D
• Tempos de Processos, layout, lógicas de materiais, disponibilidades, níveis
de utilização e modelos de turnos
• Resultados: Cálculo de quantidades de saída, tempos de produção,
pulmões
Trânsito Trânsito_1 Aeroporto

27. Page 27

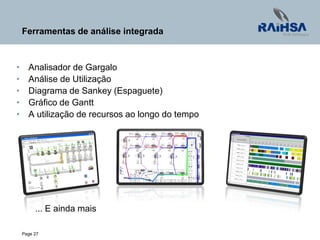

Ferramentas de análise integrada
• Analisador de Gargalo
• Análise de Utilização
• Diagrama de Sankey (Espaguete)
• Gráfico de Gantt
• A utilização de recursos ao longo do tempo
... E ainda mais

28. Page 28
Manufatura Digital - Exemplos de Aplicação Tecnomatix
Layout 3D
Ergonomia
(Produto/Manufatura)
BoP
(Planejamneto/Balanceamento)
Simulação
de Usinagem
Simulação
de Fluxo
(Eventos Discretos)
Validação
de Montagem
Validação
Robótica
Validação
Comissionamento
(Mecânica&Elétrica)

29. Page 29

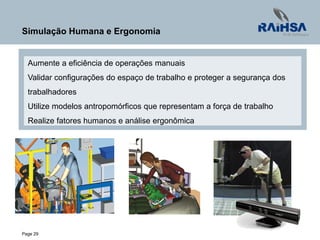

Simulação Humana e Ergonomia
Aumente a eficiência de operações manuais
Validar configurações do espaço de trabalho e proteger a segurança dos
trabalhadores
Utilize modelos antropomórficos que representam a força de trabalho
Realize fatores humanos e análise ergonômica

30. Page 30

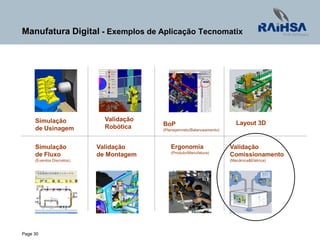

Manufatura Digital - Exemplos de Aplicação Tecnomatix
Layout 3D
Ergonomia
(Produto/Manufatura)
BoP
(Planejamneto/Balanceamento)
Simulação
de Usinagem
Simulação
de Fluxo
(Eventos Discretos)
Validação
de Montagem
Validação
Robótica
Validação
Comissionamento
(Mecânica&Elétrica)

31. Page 31

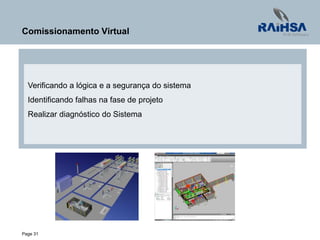

Comissionamento Virtual
Verificando a lógica e a segurança do sistema
Identificando falhas na fase de projeto
Realizar diagnóstico do Sistema

32. Page 32
Ganhos
“A fábrica é muito cara para usá-la como ambiente experimental e o
tempo é muito precioso para ser jogado fora.”
“Simulação é uma eficiente ferramenta para desenvolver e testar
conceitos inovadores !”
Prof. Dr. H. J. Warnecke
Presidente da Fraunhofer-Gesellschaft .

33. Page 33
