Manufatura Aditiva

Emanuel Campos
Emanuel@lwtsoftware.com.br

LWT Software Ltda. – Av. Kennedy, 164. 6o andar, São Bernardo do Campo SP – Cep: 09726-250, Fone: +55 (11) 3232-0532

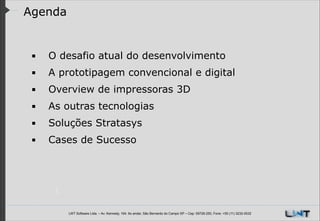

Agenda

▪

O desafio atual do desenvolvimento

▪

A prototipagem convencional e digital

▪

Overview de impressoras 3D

▪

As outras tecnologias

▪

Soluções Stratasys

▪

Cases de Sucesso

!
!

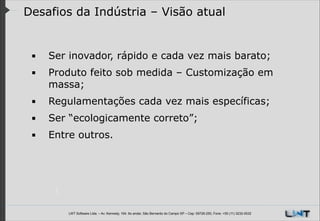

Desafios da Indústria – Visão atual

▪

Ser inovador, rápido e cada vez mais barato;

▪

Produto feito sob medida – Customização em
massa;

▪

Regulamentações cada vez mais específicas;

▪

Ser “ecologicamente correto”;

▪

Entre outros.

!
!

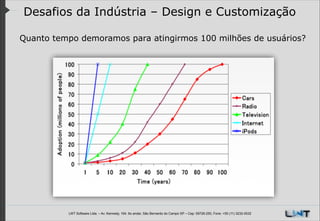

Desafios da Indústria – Design e Customização
Quanto tempo demoramos para atingirmos 100 milhões de usuários?

!
!

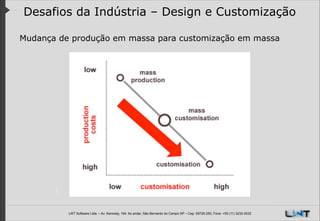

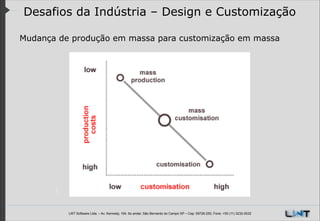

Desafios da Indústria – Design e Customização
Mudança de produção em massa para customização em massa

!
!

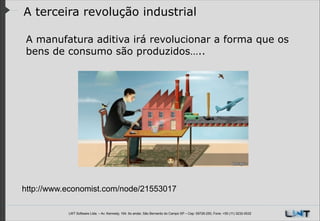

A terceira revolução industrial
A manufatura aditiva irá revolucionar a forma que os
bens de consumo são produzidos…..
!

http://www.economist.com/node/21553017

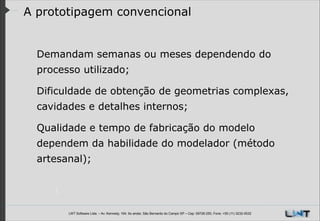

A prototipagem convencional

Demandam semanas ou meses dependendo do
processo utilizado;
Dificuldade de obtenção de geometrias complexas,
cavidades e detalhes internos;
Qualidade e tempo de fabricação do modelo
dependem da habilidade do modelador (método
artesanal);

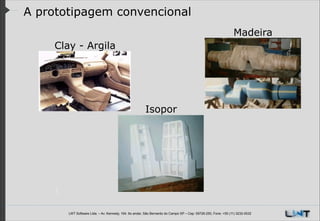

A prototipagem convencional
Madeira
Clay - Argila

Isopor

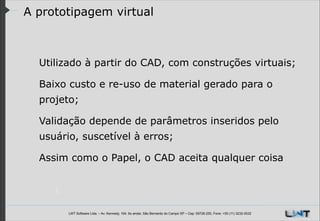

A prototipagem virtual

Utilizado à partir do CAD, com construções virtuais;
Baixo custo e re-uso de material gerado para o
projeto;
Validação depende de parâmetros inseridos pelo
usuário, suscetível à erros;
Assim como o Papel, o CAD aceita qualquer coisa

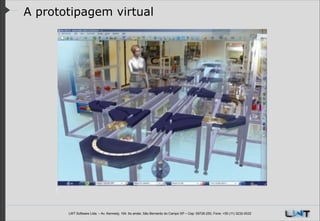

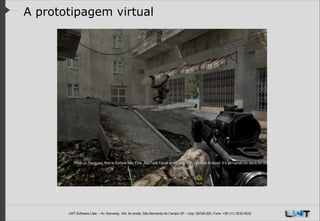

A prototipagem virtual


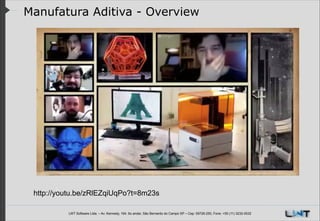

Manufatura Aditiva - Overview

http://youtu.be/zRlEZqiUqPo?t=8m23s

Manufatura Aditiva

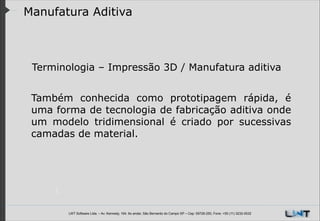

Terminologia – Impressão 3D / Manufatura aditiva

!
Também conhecida como prototipagem rápida, é
uma forma de tecnologia de fabricação aditiva onde
um modelo tridimensional é criado por sucessivas
camadas de material.

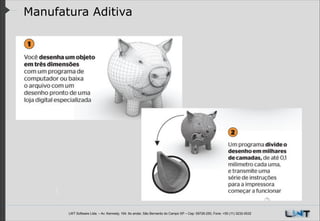

Manufatura Aditiva

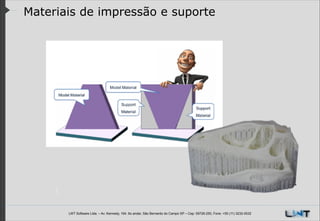

Materiais de impressão e suporte


Diferentes tecnologias

▪ SLA - 3D Systems
▪ SLS – 3D Systems
▪ Powder Binding
▪ LOM – Helisys
▪ FDM – Stratasys
▪ PolyJet – Stratasys

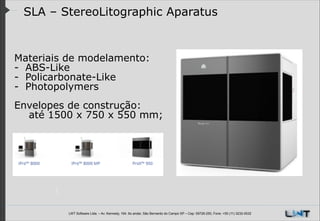

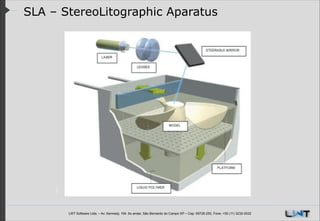

SLA – StereoLitographic Aparatus


SLA – StereoLitographic Aparatus

Materiais de modelamento:
- ABS-Like
- Policarbonate-Like
- Photopolymers
!
Envelopes de construção:
até 1500 x 750 x 550 mm;

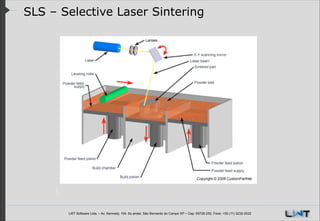

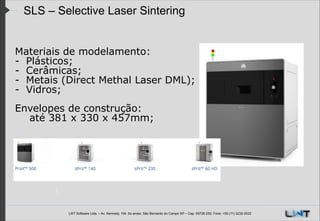

SLS – Selective Laser Sintering


SLS – Selective Laser Sintering
- Plásticos;
- Cerâmicas;
- Metais (Direct Methal Laser DML);
- Vidros;
!
até 381 x 330 x 457mm;

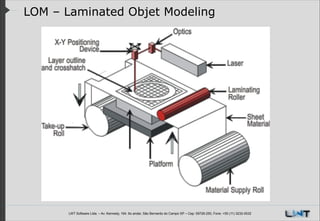

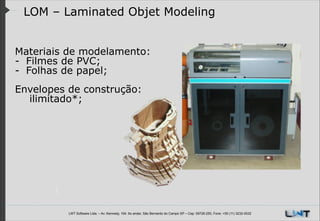

LOM – Laminated Objet Modeling


LOM – Laminated Objet Modeling
- Filmes de PVC;
- Folhas de papel;
!
ilimitado*;

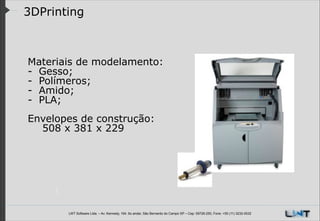

3DPrinting


3DPrinting

- Gesso;
- Polímeros;
- Amido;
- PLA;
!
508 x 381 x 229

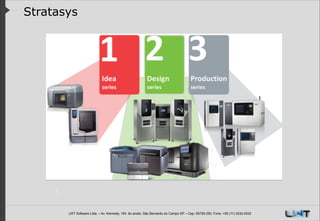

Stratasys


Stratasys

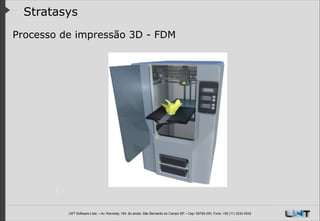

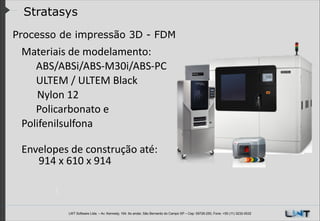

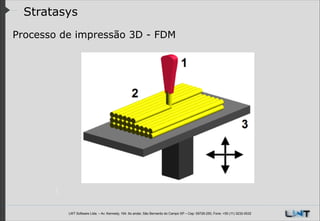

Processo de impressão 3D - FDM
!


Stratasys
!

http://www.youtube.com/watch?v=0pPvAjwq6qM

Stratasys
! Materiais
de
modelamento:

ABS/ABSi/ABS-‐M30i/ABS-‐PC

ULTEM
/
ULTEM
Black

Nylon
12

Policarbonato
e

Polifenilsulfona

!

Envelopes
de
construção
até:

914
x
610
x
914


Stratasys
Processo de impressão 3D – PolyJet
!


Stratasys
!

http://www.youtube.com/watch?v=wBqr1vawoaU

Stratasys
!

http://www.youtube.com/watch?v=nadhMrI4sYQ

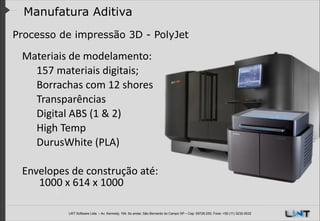

Manufatura Aditiva

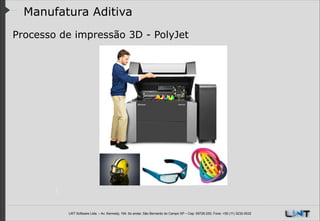

Processo de impressão 3D - PolyJet
!

Materiais
de
modelamento:

157
materiais
digitais;

Borrachas
com
12
shores

Transparências

Digital
ABS
(1
&
2)

High
Temp

DurusWhite
(PLA)

Envelopes
de
construção
até:

1000
x
614
x
1000


Manufatura Aditiva
!

Materiais
de
modelamento:

157
materiais
digitais;

Borrachas
com
12
shores

Transparências

Digital
ABS
(1
&
2)

High
Temp

DurusWhite
(PLA)

Peças a cores
Envelopes
de
construção
até:

1000
x
614
x
1000


Manufatura Aditiva
!

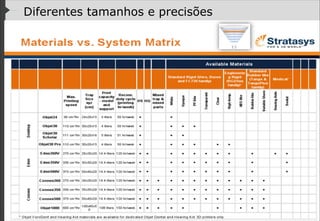

Diferentes tamanhos e precisões

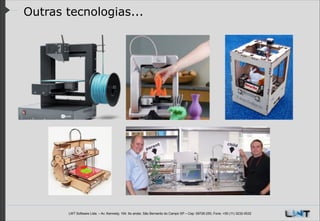

Outras tecnologias...

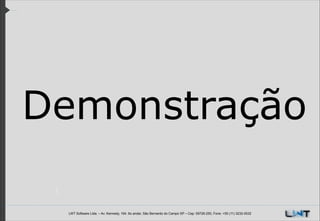

Demonstração

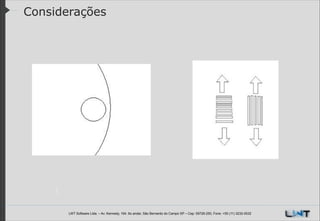

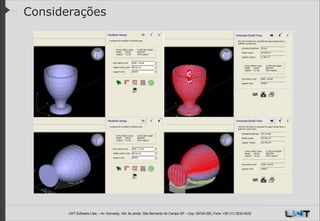

Considerações

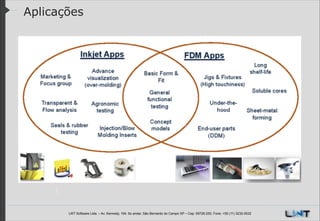

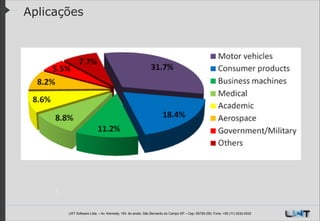

Aplicações

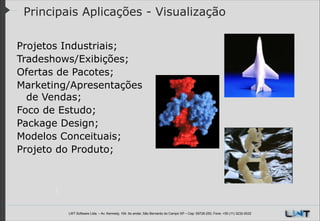

Principais Aplicações - Visualização
Projetos Industriais;
Tradeshows/Exibições;
Ofertas de Pacotes;
Marketing/Apresentações
de Vendas;
Foco de Estudo;
Package Design;
Modelos Conceituais;
Projeto do Produto;


Principais Aplicações - Marketing
▪ Auxílio a vendas e modelos para Marketing;
▪ Focus Group;
▪ Modelos para Exibição;
▪ Design gráfico e packaging;
▪ Criação de conteúdo.

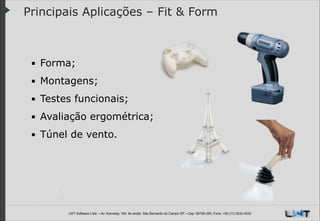

Principais Aplicações – Fit & Form

▪ Forma;
▪ Montagens;
▪ Testes funcionais;
▪ Avaliação ergométrica;
▪ Túnel de vento.

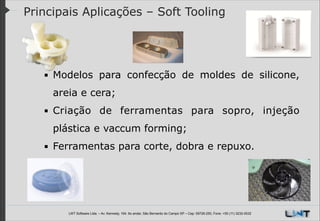

Principais Aplicações – Soft Tooling

▪ Modelos para confecção de moldes de silicone,
areia e cera;
▪ Criação de ferramentas para sopro, injeção
plástica e vaccum forming;
▪ Ferramentas para corte, dobra e repuxo.


Aplicações – Injection Molding

http://blog.stratasys.com/2013/08/21/3d-printed-injection-molds-rapid-manufacturing/
http://www.youtube.com/watch?v=weiVuCcXbzk
http://www.youtube.com/watch?v=l1eTs7gR3do

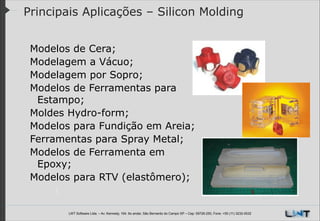

Principais Aplicações – Silicon Molding
Modelos de Cera;
Modelagem a Vácuo;
Modelagem por Sopro;
Modelos de Ferramentas para
Estampo;
Moldes Hydro-form;
Modelos para Fundição em Areia;
Ferramentas para Spray Metal;
Modelos de Ferramenta em
Epoxy;
Modelos para RTV (elastômero);

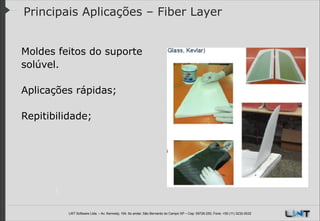

Principais Aplicações – Fiber Layer
Moldes feitos do suporte
solúvel.
!
Aplicações rápidas;
!
Repitibilidade;

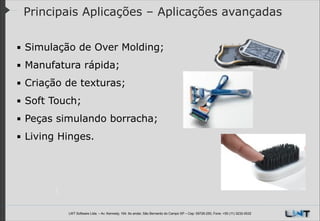

Principais Aplicações – Aplicações avançadas
▪ Simulação de Over Molding;
▪ Manufatura rápida;
▪ Criação de texturas;
▪ Soft Touch;
▪ Peças simulando borracha;
▪ Living Hinges.

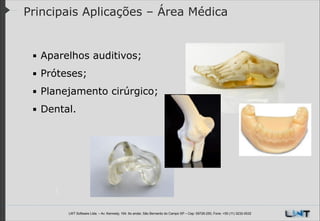

Principais Aplicações – Área Médica

▪ Aparelhos auditivos;
▪ Próteses;
▪ Planejamento cirúrgico;
▪ Dental.

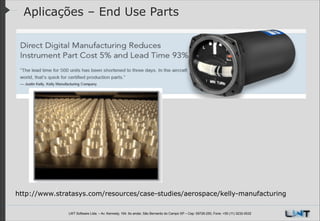

Aplicações – End Use Parts

http://www.stratasys.com/resources/case-studies/aerospace/kelly-manufacturing

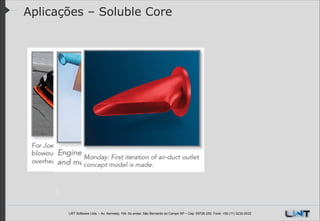

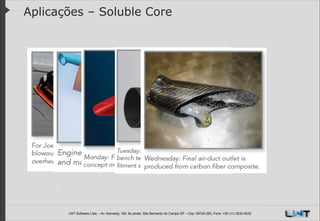

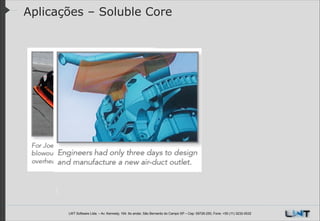

Aplicações – Soluble Core


Aplicações – Arte & Entretenimento

http://blog.stratasys.com/2011/09/07/ironman-avatar-3d-printing/
http://www.youtube.com/watch?v=XWjQBR_FZCY

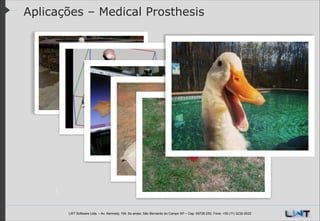

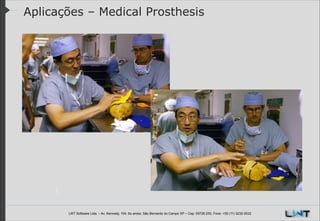

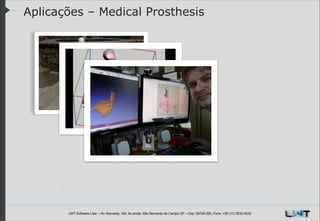

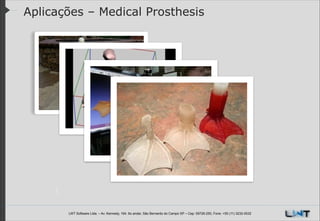

Aplicações – Medical Prosthesis



Maria de Jesus e Maria
Teresa Quiej-Alvarez



“Não importa
o quão bom
seu sistema
3D é, não há
nada como
um modelo
em suas
mãos.”  
- Henry K. Kawamoto,
Jr., M.D., D.D.S. UCLA
Medical Center

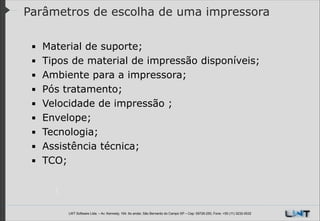

Parâmetros de escolha de uma impressora
▪
▪
▪
▪
▪
▪
▪
▪
▪

!
!
!

Material de suporte;
Tipos de material de impressão disponíveis;
Ambiente para a impressora;
Pós tratamento;
Velocidade de impressão ;
Envelope;
Tecnologia;
Assistência técnica;
TCO;
!

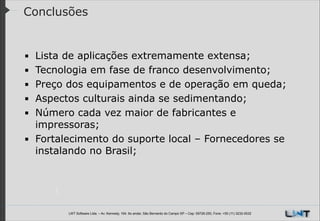

Conclusões

Lista de aplicações extremamente extensa;
Tecnologia em fase de franco desenvolvimento;
Preço dos equipamentos e de operação em queda;
Aspectos culturais ainda se sedimentando;
Número cada vez maior de fabricantes e
impressoras;
▪ Fortalecimento do suporte local – Fornecedores se
instalando no Brasil;
!
!
!
!
▪
▪
▪
▪
▪

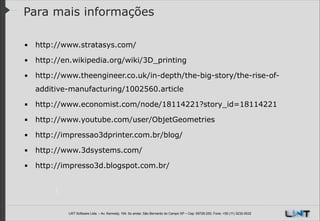

Para mais informações
▪ http://www.stratasys.com/
▪ http://en.wikipedia.org/wiki/3D_printing
▪ http://www.theengineer.co.uk/in-depth/the-big-story/the-rise-ofadditive-manufacturing/1002560.article
▪ http://www.economist.com/node/18114221?story_id=18114221
▪ http://www.youtube.com/user/ObjetGeometries
▪ http://impressao3dprinter.com.br/blog/
▪ http://www.3dsystems.com/
▪ http://impresso3d.blogspot.com.br/

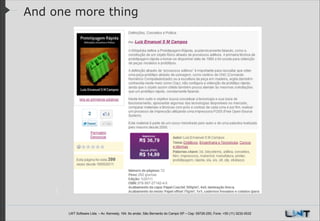

And one more thing


Av. Kennedy, 164 6º andar
São Bernardo do Campo – SP
11 3232-0532
www.lwtsoftware.com.br
