1. ULTRASSOM
TERAPÊUTICO

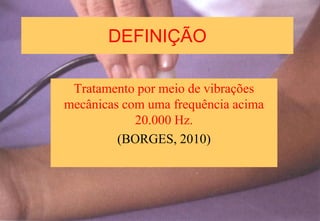

2. DEFINIÇÃO
Tratamento por meio de vibrações
mecânicas com uma frequência acima
20.000 Hz.
(BORGES, 2010)

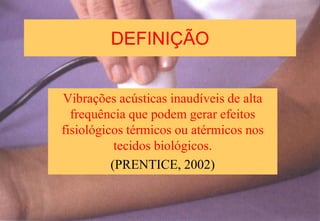

3. DEFINIÇÃO
Vibrações acústicas inaudíveis de alta
frequência que podem gerar efeitos
fisiológicos térmicos ou atérmicos nos
tecidos biológicos.
(PRENTICE, 2002)

4. O EQUIPAMENTO DO ULTRA-
SOM

5. Geração dos Ultra-sons
Segundo HOOGLAND (1996), qualquer objeto que
vibra é uma fonte de som.
BORGES (2010) cita que o som é onda mecânica
perceptível ao ouvido humano:

6. Infrasom:
< 20 Hz
Ultrassom:
> 20.000 Hz

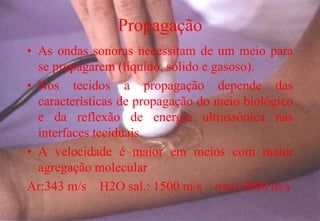

7. Propagação
• As ondas sonoras necessitam de um meio para
se propagarem (líquido, sólido e gasoso).
• Nos tecidos a propagação depende das
características de propagação do meio biológico
e da reflexão de energia ultrassônica nas
interfaces teciduais.
• A velocidade é maior em meios com maior
agregação molecular
Ar:343 m/s H2O sal.: 1500 m/s osso:4000 m/s

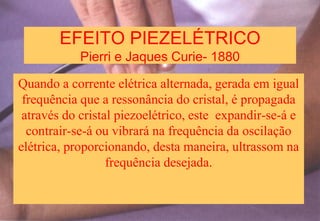

8. EFEITO PIEZELÉTRICO
Pierri e Jaques Curie- 1880
Quando a corrente elétrica alternada, gerada em igual
frequência que a ressonância do cristal, é propagada
através do cristal piezoelétrico, este expandir-se-á e
contrair-se-á ou vibrará na frequência da oscilação
elétrica, proporcionando, desta maneira, ultrassom na
frequência desejada.

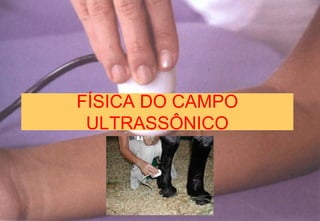

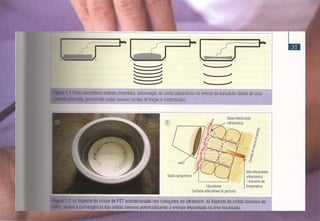

10. FÍSICA DO CAMPO
ULTRASSÔNICO

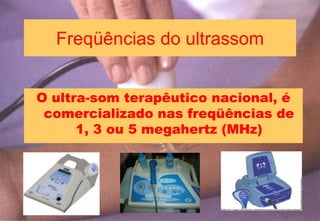

11. Freqüências do ultrassom
O ultra-som terapêutico nacional, é
comercializado nas freqüências de
1, 3 ou 5 megahertz (MHz)

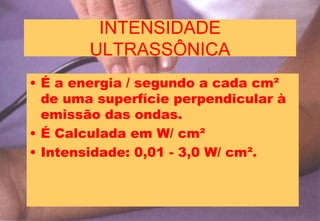

12. INTENSIDADE
ULTRASSÔNICA
• É a energia / segundo a cada cm²
de uma superfície perpendicular à
emissão das ondas.
• É Calculada em W/ cm²
• Intensidade: 0,01 - 3,0 W/ cm².

13. Potência ultra-sônica
É a energia total que se produz por
segundo, medida em watts.

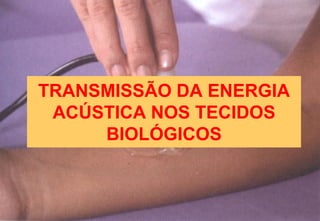

14. TRANSMISSÃO DA ENERGIA
ACÚSTICA NOS TECIDOS
BIOLÓGICOS

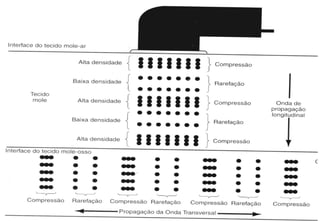

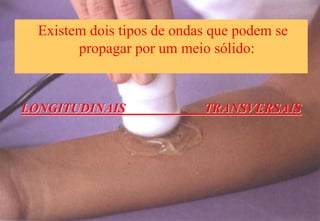

15. Existem dois tipos de ondas que podem se
propagar por um meio sólido:
LONGITUDINAIS TRANSVERSAIS

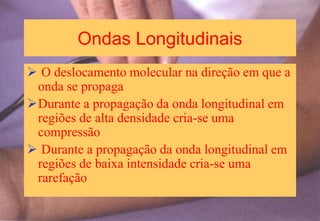

16. Ondas Longitudinais
 O deslocamento molecular na direção em que a
onda se propaga
Durante a propagação da onda longitudinal em
regiões de alta densidade cria-se uma
compressão
 Durante a propagação da onda longitudinal em
regiões de baixa intensidade cria-se uma
rarefação

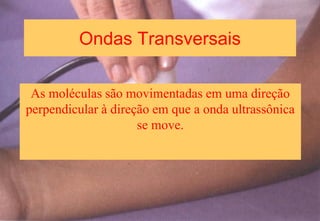

17. Ondas Transversais
As moléculas são movimentadas em uma direção
perpendicular à direção em que a onda ultrassônica
se move.

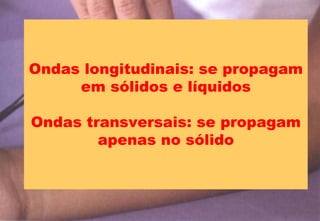

18. Ondas longitudinais: se propagam
em sólidos e líquidos
Ondas transversais: se propagam
apenas no sólido

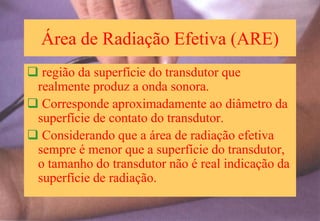

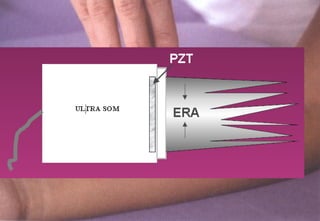

20. Área de Radiação Efetiva (ARE)
 região da superfície do transdutor que
realmente produz a onda sonora.
 Corresponde aproximadamente ao diâmetro da
superfície de contato do transdutor.
 Considerando que a área de radiação efetiva
sempre é menor que a superfície do transdutor,
o tamanho do transdutor não é real indicação da
superfície de radiação.

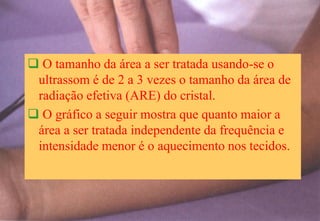

21.  O tamanho da área a ser tratada usando-se o
ultrassom é de 2 a 3 vezes o tamanho da área de
radiação efetiva (ARE) do cristal.

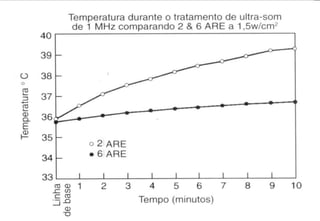

 O gráfico a seguir mostra que quanto maior a
área a ser tratada independente da frequência e
intensidade menor é o aquecimento nos tecidos.

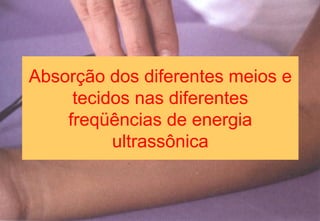

24. Absorção dos diferentes meios e
tecidos nas diferentes
freqüências de energia
ultrassônica

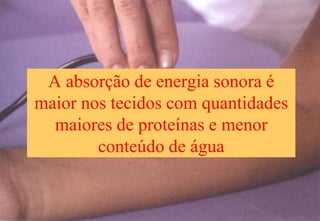

25. A absorção de energia sonora é
maior nos tecidos com quantidades
maiores de proteínas e menor
conteúdo de água

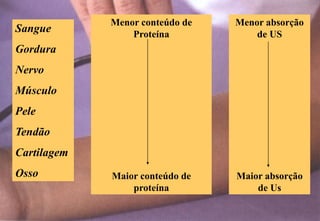

26. Sangue
Gordura
Nervo
Músculo
Pele
Tendão
Cartilagem
Osso
Menor conteúdo de
Proteína
Maior conteúdo de
proteína
Menor absorção
de US
Maior absorção
de Us

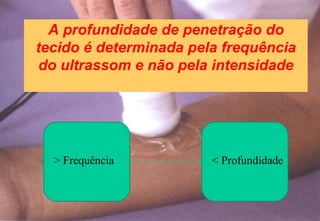

27. A profundidade de penetração do
tecido é determinada pela frequência
do ultrassom e não pela intensidade
> Frequência < Profundidade

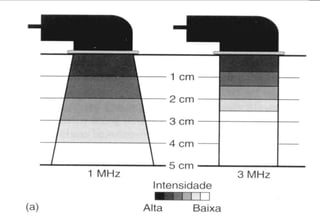

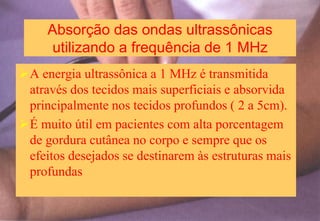

28. Absorção das ondas ultrassônicas
utilizando a frequência de 1 MHz
A energia ultrassônica a 1 MHz é transmitida
através dos tecidos mais superficiais e absorvida
principalmente nos tecidos profundos ( 2 a 5cm).
É muito útil em pacientes com alta porcentagem
de gordura cutânea no corpo e sempre que os
efeitos desejados se destinarem às estruturas mais
profundas

29. Absorção das ondas ultrassônicas a 3 MHz
A energia de 3 MHz é absorvida nos tecidos mais
superficiais (1 a 2 cm), sendo utilizado para tratar
as condições mais superficiais.

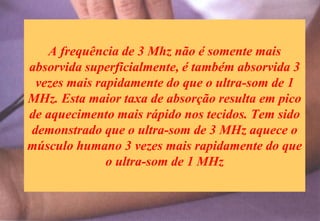

31. A frequência de 3 Mhz não é somente mais
absorvida superficialmente, é também absorvida 3
vezes mais rapidamente do que o ultra-som de 1
MHz. Esta maior taxa de absorção resulta em pico
de aquecimento mais rápido nos tecidos. Tem sido
demonstrado que o ultra-som de 3 MHz aquece o
músculo humano 3 vezes mais rapidamente do que
o ultra-som de 1 MHz

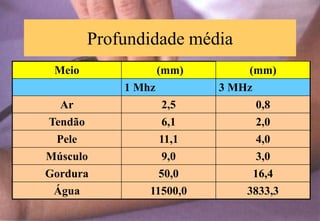

32. Profundidade média
Meio (mm) (mm)
1 Mhz 3 MHz
Ar 2,5 0,8
Tendão 6,1 2,0
Pele 11,1 4,0
Músculo 9,0 3,0
Gordura 50,0 16,4
Água 11500,0 3833,3

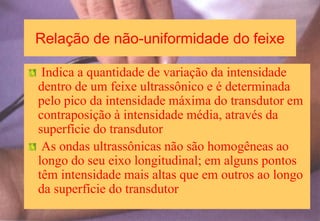

33. Relação de não-uniformidade do feixe
Indica a quantidade de variação da intensidade
dentro de um feixe ultrassônico e é determinada
pelo pico da intensidade máxima do transdutor em
contraposição à intensidade média, através da
superfície do transdutor
As ondas ultrassônicas não são homogêneas ao
longo do seu eixo longitudinal; em alguns pontos
têm intensidade mais altas que em outros ao longo
da superfície do transdutor

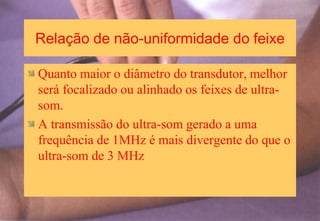

34. Relação de não-uniformidade do feixe
Quanto maior o diâmetro do transdutor, melhor
será focalizado ou alinhado os feixes de ultra-
som.
A transmissão do ultra-som gerado a uma
frequência de 1MHz é mais divergente do que o
ultra-som de 3 MHz

35. Relação de não-uniformidade do feixe
Campo próximo ou zona de Fresnel: área de
absorção próxima do campo ultra-sônico, onde
a absorção se torna mais irregular
Campo distante ou zona de Fraunhofer: área de
absorção distante do campo ultra-sônico, onde a
absorção se torna mais regular
Feixe ideal: 1:1 ou até de 2 a 6:1

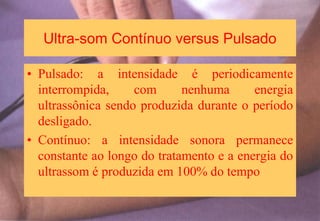

36. Ultra-som Contínuo versus Pulsado
• Pulsado: a intensidade é periodicamente
interrompida, com nenhuma energia
ultrassônica sendo produzida durante o período
desligado.
• Contínuo: a intensidade sonora permanece
constante ao longo do tratamento e a energia do
ultrassom é produzida em 100% do tempo

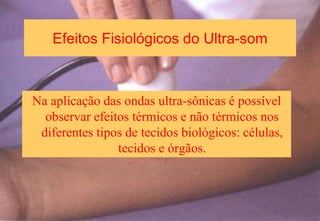

37. Efeitos Fisiológicos do Ultra-som
Na aplicação das ondas ultra-sônicas é possível
observar efeitos térmicos e não térmicos nos
diferentes tipos de tecidos biológicos: células,
tecidos e órgãos.

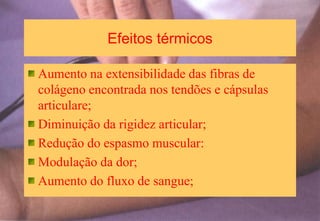

38. Efeitos térmicos
Aumento na extensibilidade das fibras de
colágeno encontrada nos tendões e cápsulas
articulare;
Diminuição da rigidez articular;
Redução do espasmo muscular:
Modulação da dor;
Aumento do fluxo de sangue;

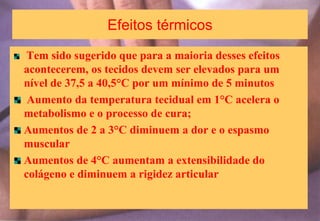

39. Efeitos térmicos
Tem sido sugerido que para a maioria desses efeitos
acontecerem, os tecidos devem ser elevados para um
nível de 37,5 a 40,5°C por um mínimo de 5 minutos
Aumento da temperatura tecidual em 1°C acelera o
metabolismo e o processo de cura;
Aumentos de 2 a 3°C diminuem a dor e o espasmo
muscular
Aumentos de 4°C aumentam a extensibilidade do
colágeno e diminuem a rigidez articular

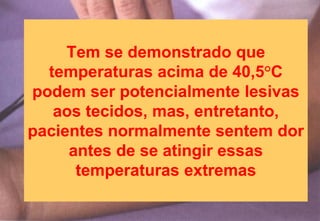

40. Tem se demonstrado que
temperaturas acima de 40,5°C
podem ser potencialmente lesivas
aos tecidos, mas, entretanto,
pacientes normalmente sentem dor
antes de se atingir essas
temperaturas extremas

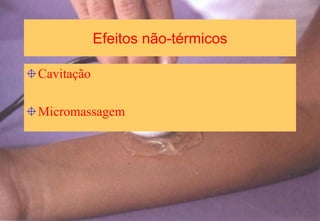

41. Efeitos não-térmicos
Cavitação
Micromassagem

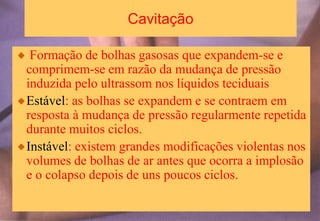

42. Cavitação
Formação de bolhas gasosas que expandem-se e
comprimem-se em razão da mudança de pressão
induzida pelo ultrassom nos líquidos teciduais
Estável: as bolhas se expandem e se contraem em
resposta à mudança de pressão regularmente repetida
durante muitos ciclos.
Instável: existem grandes modificações violentas nos
volumes de bolhas de ar antes que ocorra a implosão
e o colapso depois de uns poucos ciclos.

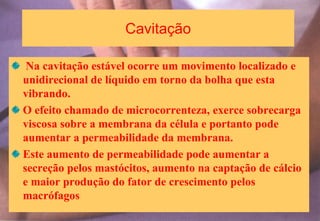

43. Cavitação
Na cavitação estável ocorre um movimento localizado e
unidirecional de líquido em torno da bolha que esta
vibrando.
O efeito chamado de microcorrenteza, exerce sobrecarga
viscosa sobre a membrana da célula e portanto pode
aumentar a permeabilidade da membrana.
Este aumento de permeabilidade pode aumentar a
secreção pelos mastócitos, aumento na captação de cálcio
e maior produção do fator de crescimento pelos
macrófagos

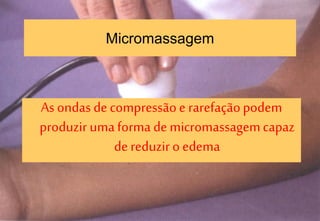

44. Micromassagem
As ondas de compressãoe rarefaçãopodem
produzir umaforma de micromassagemcapaz
dereduziro edema

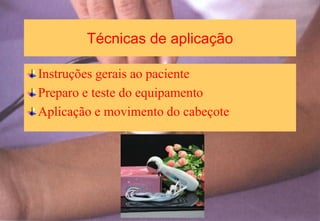

45. Técnicas de aplicação
Instruções gerais ao paciente
Preparo e teste do equipamento
Aplicação e movimento do cabeçote

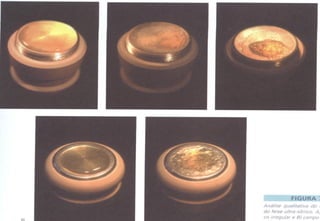

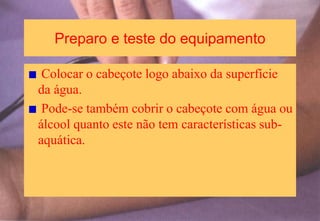

46. Preparo e teste do equipamento
Colocar o cabeçote logo abaixo da superfície
da água.
Pode-se também cobrir o cabeçote com água ou
álcool quanto este não tem características sub-
aquática.

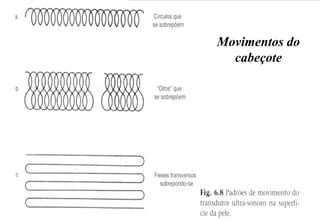

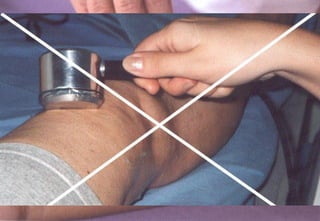

49. Movimentos do
cabeçote

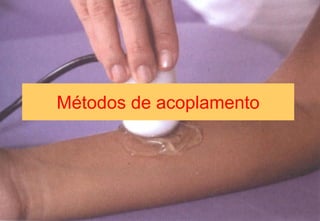

50. Métodos de acoplamento

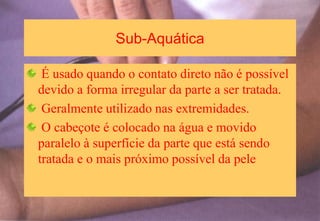

51. Sub-Aquática
É usado quando o contato direto não é possível
devido a forma irregular da parte a ser tratada.
Geralmente utilizado nas extremidades.
O cabeçote é colocado na água e movido
paralelo à superfície da parte que está sendo
tratada e o mais próximo possível da pele

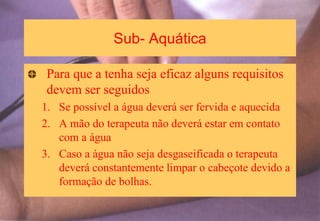

52. Sub- Aquática
Para que a tenha seja eficaz alguns requisitos
devem ser seguidos
1. Se possível a água deverá ser fervida e aquecida
2. A mão do terapeuta não deverá estar em contato
com a água
3. Caso a água não seja desgaseificada o terapeuta
deverá constantemente limpar o cabeçote devido a
formação de bolhas.

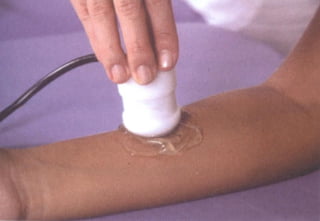

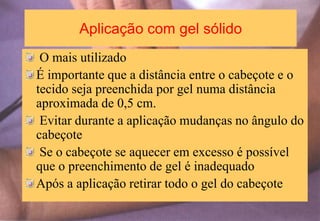

53. Aplicação com gel sólido
O mais utilizado
É importante que a distância entre o cabeçote e o
tecido seja preenchida por gel numa distância
aproximada de 0,5 cm.
Evitar durante a aplicação mudanças no ângulo do
cabeçote
Se o cabeçote se aquecer em excesso é possível
que o preenchimento de gel é inadequado
Após a aplicação retirar todo o gel do cabeçote

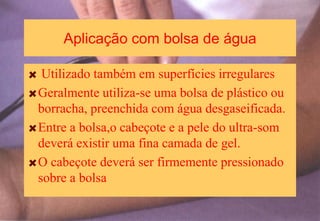

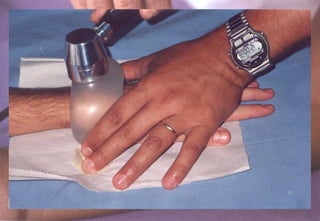

55. Aplicação com bolsa de água
Utilizado também em superfícies irregulares
Geralmente utiliza-se uma bolsa de plástico ou
borracha, preenchida com água desgaseificada.
Entre a bolsa,o cabeçote e a pele do ultra-som
deverá existir uma fina camada de gel.
O cabeçote deverá ser firmemente pressionado
sobre a bolsa

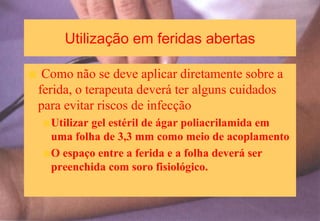

57. Utilização em feridas abertas
Como não se deve aplicar diretamente sobre a
ferida, o terapeuta deverá ter alguns cuidados
para evitar riscos de infecção
Utilizar gel estéril de ágar poliacrilamida em
uma folha de 3,3 mm como meio de acoplamento
O espaço entre a ferida e a folha deverá ser
preenchida com soro fisiológico.

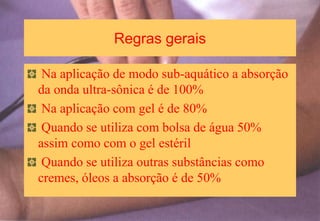

58. Regras gerais
Na aplicação de modo sub-aquático a absorção
da onda ultra-sônica é de 100%
Na aplicação com gel é de 80%
Quando se utiliza com bolsa de água 50%
assim como com o gel estéril
Quando se utiliza outras substâncias como
cremes, óleos a absorção é de 50%

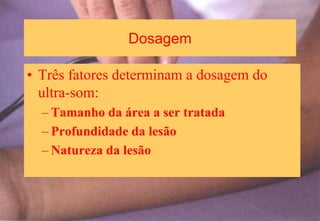

59. Dosagem
• Três fatores determinam a dosagem do
ultra-som:
– Tamanho da área a ser tratada
– Profundidade da lesão
– Natureza da lesão

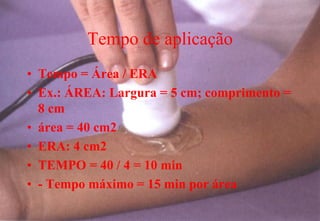

60. Tempo de aplicação
• Tempo = Área / ERA
• Ex.: ÁREA: Largura = 5 cm; comprimento =
8 cm
• área = 40 cm2
• ERA: 4 cm2
• TEMPO = 40 / 4 = 10 min
• - Tempo máximo = 15 min por área

62. Como não há um modo certo de saber
quanta energia é absorvida por um tecido
em particular, as decisões sobre
dosagem dependem até certo ponto do
julgamento individual. Esse julgamento
precisa ser baseado nos fatores
conhecidos que governam a absorção do
ultrassom

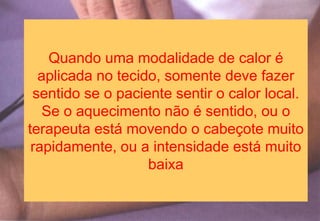

63. Quando uma modalidade de calor é
aplicada no tecido, somente deve fazer
sentido se o paciente sentir o calor local.
Se o aquecimento não é sentido, ou o
terapeuta está movendo o cabeçote muito
rapidamente, ou a intensidade está muito
baixa

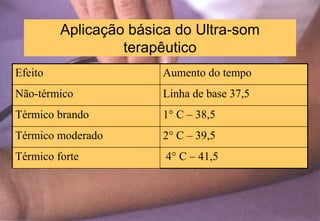

64. Aplicação básica do Ultra-som
terapêutico
Efeito Aumento do tempo
Não-térmico Linha de base 37,5
Térmico brando 1° C – 38,5
Térmico moderado 2° C – 39,5
Térmico forte 4° C – 41,5

65. Indicações
Condições agudas e pós-agudas
Cura e reparo do tecido mole
Tecido cicatricical
Contratura articular
Inflamação crônica
Aumento da extensibilidade do colágeno
Redução do espasmo muscular
Modulação da dor

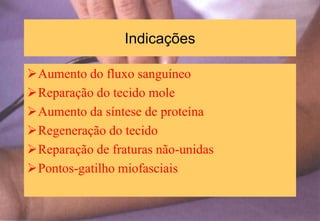

66. Indicações
Aumento do fluxo sanguíneo
Reparação do tecido mole
Aumento da síntese de proteína
Regeneração do tecido
Reparação de fraturas não-unidas
Pontos-gatilho miofasciais

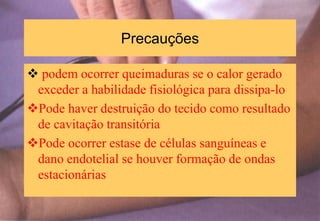

67. Precauções
 podem ocorrer queimaduras se o calor gerado
exceder a habilidade fisiológica para dissipa-lo
Pode haver destruição do tecido como resultado
de cavitação transitória
Pode ocorrer estase de células sanguíneas e
dano endotelial se houver formação de ondas
estacionárias

68. Contra-indicações
 Condições agudas
 Áreas de sensação de temperatura diminuida
Insuficiência vascular
Tromboflebite
Olhos
Órgãos reprodutores
Pelve imediatamente após menstruação

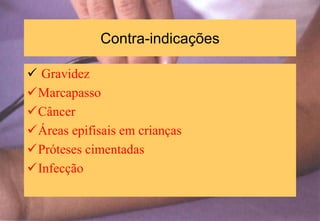

69. Contra-indicações
 Gravidez
Marcapasso
Câncer
Áreas epifisais em crianças
Próteses cimentadas
Infecção
