Aula Nº 2
Infinite Cursos

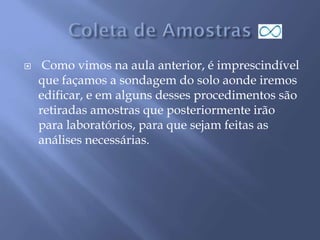

 Como vimos na aula anterior, é imprescindível
que façamos a sondagem do solo aonde iremos
edificar, e em alguns desses procedimentos são
retiradas amostras que posteriormente irão
para laboratórios, para que sejam feitas as
análises necessárias.
 Amostra Deformada: Extraída por raspagem
ou escavação, implicando na destruição da
estrutura e na alteração das condições de
compacidade ou consistência naturais.
Amostra Indeformada: Extraída com o mínimo
de perturbação, procurando manter a estrutura
e condições de umidade e compacidade ou
consistência naturais.

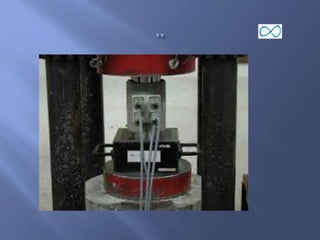

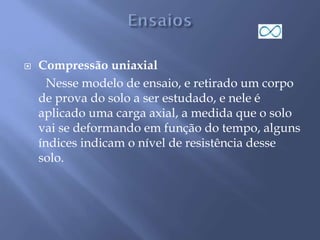

 Compressão uniaxial
Nesse modelo de ensaio, e retirado um corpo
de prova do solo a ser estudado, e nele é
aplicado uma carga axial, a medida que o solo
vai se deformando em função do tempo, alguns
índices indicam o nível de resistência desse
solo.
 Prensa de Ensaio Californiano
 Utilizada na determinação do Índice de
Suporte Califórnia (CBR). O CBR indica a
capacidade do solo suportar as cargas a que
deve ser submetido, sendo bastante utilizado
nos projetos de pavimentação.

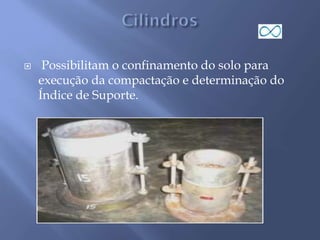

 Possibilitam o confinamento do solo para
execução da compactação e determinação do
Índice de Suporte.
 Utilizada no ensaio de adensamento
unidimensional (NBR 12007) para medir o
recalque sofrido por uma amostra de solo
quando aplica-se determinada pressão.

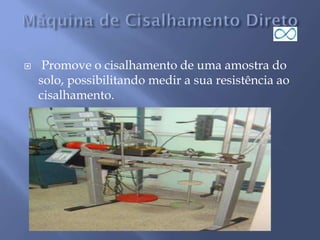

 Promove o cisalhamento de uma amostra do
solo, possibilitando medir a sua resistência ao
cisalhamento.

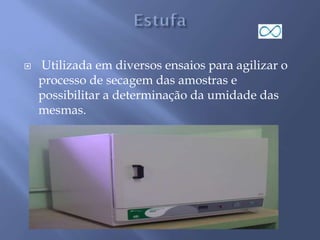

 Utilizada em diversos ensaios para agilizar o
processo de secagem das amostras e
possibilitar a determinação da umidade das
mesmas.

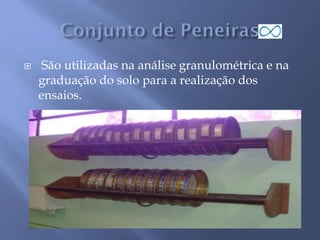

 São utilizadas na análise granulométrica e na
graduação do solo para a realização dos
ensaios.

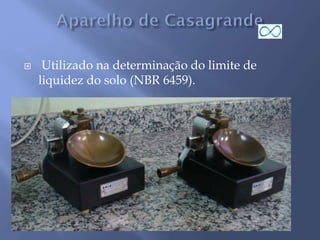

 Utilizado na determinação do limite de
liquidez do solo (NBR 6459).

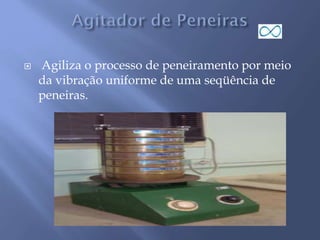

 Agiliza o processo de peneiramento por meio
da vibração uniforme de uma seqüência de
peneiras.

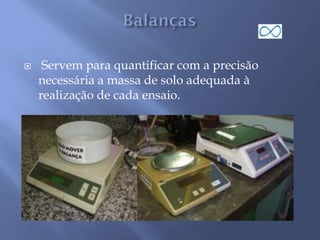

 Servem para quantificar com a precisão
necessária a massa de solo adequada à
realização de cada ensaio.

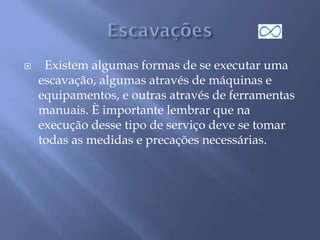

 Existem algumas formas de se executar uma
escavação, algumas através de máquinas e
equipamentos, e outras através de ferramentas
manuais. È importante lembrar que na
execução desse tipo de serviço deve se tomar
todas as medidas e precações necessárias.

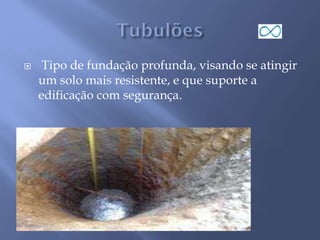

 Tipo de fundação profunda, visando se atingir
um solo mais resistente, e que suporte a
edificação com segurança.

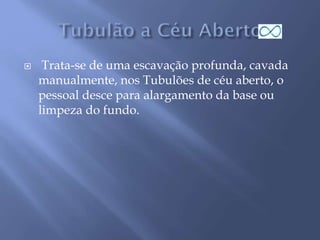

 Trata-se de uma escavação profunda, cavada
manualmente, nos Tubulões de céu aberto, o
pessoal desce para alargamento da base ou
limpeza do fundo.

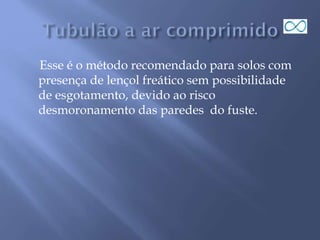

Esse é o método recomendado para solos com
presença de lençol freático sem possibilidade
de esgotamento, devido ao risco
desmoronamento das paredes do fuste.

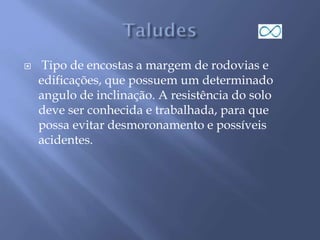

 Tipo de encostas a margem de rodovias e
edificações, que possuem um determinado
angulo de inclinação. A resistência do solo
deve ser conhecida e trabalhada, para que
possa evitar desmoronamento e possíveis
acidentes.

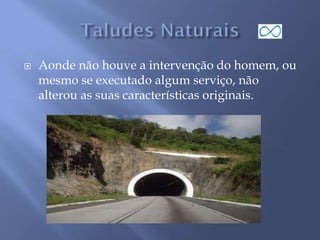

 Aonde não houve a intervenção do homem, ou
mesmo se executado algum serviço, não
alterou as suas características originais.

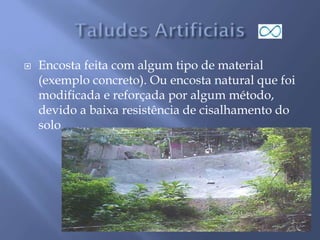

 Encosta feita com algum tipo de material
(exemplo concreto). Ou encosta natural que foi
modificada e reforçada por algum método,
devido a baixa resistência de cisalhamento do
solo.

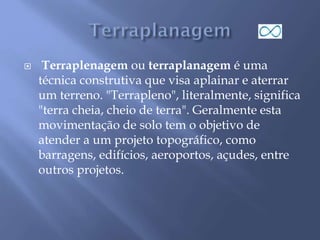

 Terraplenagem ou terraplanagem é uma
técnica construtiva que visa aplainar e aterrar
um terreno. "Terrapleno", literalmente, significa
"terra cheia, cheio de terra". Geralmente esta
movimentação de solo tem o objetivo de
atender a um projeto topográfico, como
barragens, edifícios, aeroportos, açudes, entre
outros projetos.
 Praticamente em todas as obras de construção
civil realizadas no solo, seja um edifício
residencial ou uma rodovia, é necessário que se
faça a terraplenagem para preparar o terreno
de acordo com o empreendimento que será
implantado, retirando o excesso de terra para
locais onde esteja em falta ou para simples
descarte.

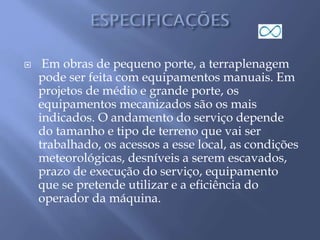

 Em obras de pequeno porte, a terraplenagem
pode ser feita com equipamentos manuais. Em
projetos de médio e grande porte, os
equipamentos mecanizados são os mais
indicados. O andamento do serviço depende
do tamanho e tipo de terreno que vai ser
trabalhado, os acessos a esse local, as condições
meteorológicas, desníveis a serem escavados,
prazo de execução do serviço, equipamento
que se pretende utilizar e a eficiência do
operador da máquina.

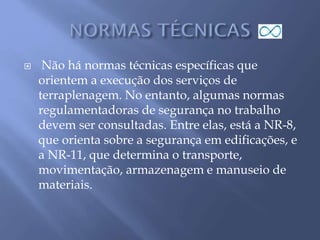

 Não há normas técnicas específicas que
orientem a execução dos serviços de
terraplenagem. No entanto, algumas normas
regulamentadoras de segurança no trabalho
devem ser consultadas. Entre elas, está a NR-8,
que orienta sobre a segurança em edificações, e
a NR-11, que determina o transporte,
movimentação, armazenagem e manuseio de
materiais.

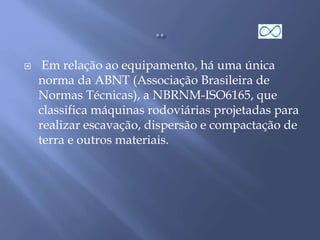

 Em relação ao equipamento, há uma única
norma da ABNT (Associação Brasileira de
Normas Técnicas), a NBRNM-ISO6165, que
classifica máquinas rodoviárias projetadas para
realizar escavação, dispersão e compactação de
terra e outros materiais.
 Mesmo sendo mais utilizada para preparar o
terreno antes de receber um determinado
projeto, a terraplenagem ainda pode ser feita
em fases mais adiantadas da obra. É o caso da
escavação de subsolos para garagens nos
edifícios, que é executada após a conclusão da
estrutura e das vedações.
 Em todos os estágios da obra, alguns cuidados
devem ser tomados, como a utilização de
equipamentos e implementos apropriados para
o serviço, a execução dos procedimentos com
condições meteorológicas favoráveis, o bom
dimensionamento da equipe para evitar
tempos ociosos de espera, além de um bom
almoxarifado que tenha as peças mais
utilizadas na manutenção dos equipamentos
para não haver espera na aquisição de peças de
reposição.

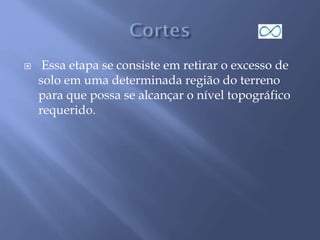

 Essa etapa se consiste em retirar o excesso de
solo em uma determinada região do terreno
para que possa se alcançar o nível topográfico
requerido.

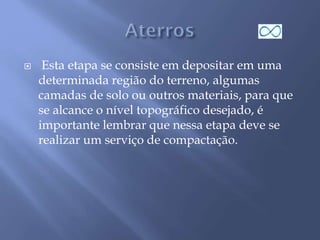

 Esta etapa se consiste em depositar em uma
determinada região do terreno, algumas
camadas de solo ou outros materiais, para que
se alcance o nível topográfico desejado, é
importante lembrar que nessa etapa deve se
realizar um serviço de compactação.

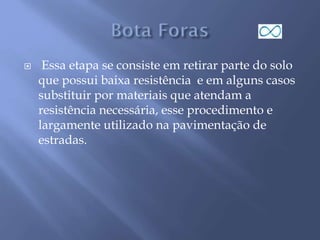

 Essa etapa se consiste em retirar parte do solo
que possui baixa resistência e em alguns casos
substituir por materiais que atendam a
resistência necessária, esse procedimento e
largamente utilizado na pavimentação de
estradas.

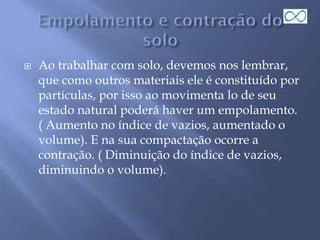

 Ao trabalhar com solo, devemos nos lembrar,
que como outros materiais ele é constituído por
partículas, por isso ao movimenta lo de seu
estado natural poderá haver um empolamento.
( Aumento no índice de vazios, aumentado o
volume). E na sua compactação ocorre a
contração. ( Diminuição do índice de vazios,
diminuindo o volume).

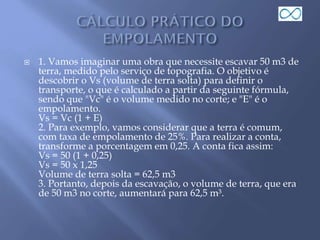

 1. Vamos imaginar uma obra que necessite escavar 50 m3 de
terra, medido pelo serviço de topografia. O objetivo é
descobrir o Vs (volume de terra solta) para definir o
transporte, o que é calculado a partir da seguinte fórmula,
sendo que "Vc" é o volume medido no corte; e "E" é o
empolamento.
Vs = Vc (1 + E)
2. Para exemplo, vamos considerar que a terra é comum,
com taxa de empolamento de 25%. Para realizar a conta,
transforme a porcentagem em 0,25. A conta fica assim:
Vs = 50 (1 + 0,25)
Vs = 50 x 1,25
Volume de terra solta = 62,5 m3
3. Portanto, depois da escavação, o volume de terra, que era
de 50 m3 no corte, aumentará para 62,5 m³.
 Segundo o livro Como Preparar Orçamentos
de Obras, de Aldo Dórea Mattos, publicado
pela Editora PINI, cada tipo de solo possui
uma taxa de empolamento. Veja:
MATERIAL E (EMPOLAMENTO %)
Rocha detonada - E 50%
Solo argiloso - E 40%
Terra comum- E 25%
Solo arenoso seco - E 12%

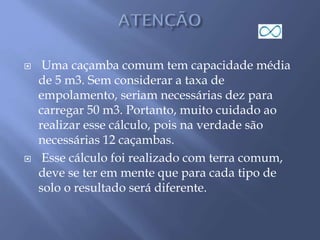

 Uma caçamba comum tem capacidade média
de 5 m3. Sem considerar a taxa de
empolamento, seriam necessárias dez para
carregar 50 m3. Portanto, muito cuidado ao
realizar esse cálculo, pois na verdade são
necessárias 12 caçambas.
 Esse cálculo foi realizado com terra comum,
deve se ter em mente que para cada tipo de
solo o resultado será diferente.

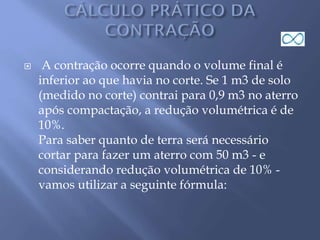

 A contração ocorre quando o volume final é
inferior ao que havia no corte. Se 1 m3 de solo
(medido no corte) contrai para 0,9 m3 no aterro
após compactação, a redução volumétrica é de
10%.
Para saber quanto de terra será necessário
cortar para fazer um aterro com 50 m3 - e
considerando redução volumétrica de 10% -
vamos utilizar a seguinte fórmula:

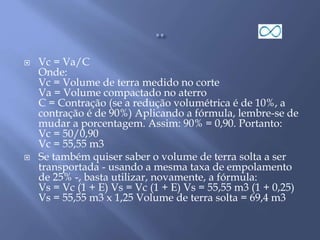

 Vc = Va/C
Onde:
Vc = Volume de terra medido no corte
Va = Volume compactado no aterro
C = Contração (se a redução volumétrica é de 10%, a
contração é de 90%) Aplicando a fórmula, lembre-se de
mudar a porcentagem. Assim: 90% = 0,90. Portanto:
Vc = 50/0,90
Vc = 55,55 m3
 Se também quiser saber o volume de terra solta a ser
transportada - usando a mesma taxa de empolamento
de 25% -, basta utilizar, novamente, a fórmula:
Vs = Vc (1 + E) Vs = Vc (1 + E) Vs = 55,55 m3 (1 + 0,25)
Vs = 55,55 m3 x 1,25 Volume de terra solta = 69,4 m3
 Conclui-se, portanto, que para fazer um aterro
com volume final de 50 m³ é necessário escavar
55,55 m3 e transportar 69,4 m3 de terra.

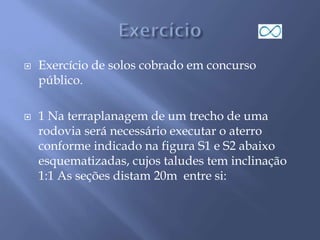

 Exercício de solos cobrado em concurso
público.

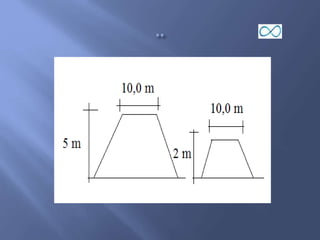

 1 Na terraplanagem de um trecho de uma
rodovia será necessário executar o aterro
conforme indicado na figura S1 e S2 abaixo
esquematizadas, cujos taludes tem inclinação
1:1 As seções distam 20m entre si:

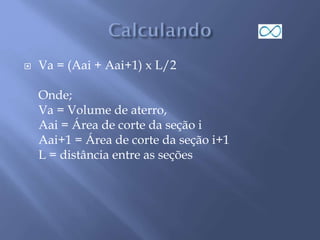

 Va = (Aai + Aai+1) x L/2
Onde;
Va = Volume de aterro,
Aai = Área de corte da seção i
Aai+1 = Área de corte da seção i+1
L = distância entre as seções

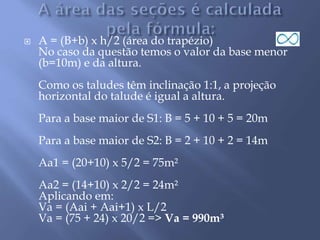

 A = (B+b) x h/2 (área do trapézio)
No caso da questão temos o valor da base menor
(b=10m) e da altura.
Como os taludes têm inclinação 1:1, a projeção
horizontal do talude é igual a altura.
Para a base maior de S1: B = 5 + 10 + 5 = 20m
Para a base maior de S2: B = 2 + 10 + 2 = 14m
Aa1 = (20+10) x 5/2 = 75m²
Aa2 = (14+10) x 2/2 = 24m²
Aplicando em:
Va = (Aai + Aai+1) x L/2
Va = (75 + 24) x 20/2 => Va = 990m³
Obrigado
 http://pt.wikipedia.org/wiki/Terraplenagem
 http://www.terraplenagemjm.com.br/materia
s-terraplanagem-demolicao/64-servicos-de-
terraplenagem.html
 http://www.terraplenagemjm.com.br/materia
s-terraplanagem-demolicao/154-corte-aterro-e-
bota-fora.html
 http://www.construplena.com.br/noticia.php
?id=16

Mais conteúdo relacionado

Mais procurados

Ensaio de compressão de corpos de-prova
Ensaio de compressão de corpos de-provaEnsaio de compressão de corpos de-prova
Ensaio de compressão de corpos de-provaLuiz Orro de Freitas

Compressibilidade e adensamento
Compressibilidade e adensamentoCompressibilidade e adensamento
Compressibilidade e adensamentoBráulio Naya

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaSérgio Lessa

02 compactação dos solos
02 compactação dos solos02 compactação dos solos
02 compactação dos solosthiagolf7

tensões no solo por carregamentos externo
tensões no solo por carregamentos externo tensões no solo por carregamentos externo
tensões no solo por carregamentos externo Anderson Nunes

Ensaios de densidade e massa especifica
Ensaios de densidade e massa especificaEnsaios de densidade e massa especifica
Ensaios de densidade e massa especificaEzequiel Borges

Recalque (Fundações)
Recalque (Fundações)Recalque (Fundações)
Recalque (Fundações)Thayris Cruz

Classificacao dos-solos-hrb
Classificacao dos-solos-hrbClassificacao dos-solos-hrb
Classificacao dos-solos-hrbSamuel Nolasco

Dimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações HidraulicasDimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações HidraulicasGuilherme Camargos

Aula ensaios e limites do solo
Aula  ensaios e limites do soloAula  ensaios e limites do solo
Aula ensaios e limites do soloMarinaldo Junior

estruturas de contenção
estruturas de contençãoestruturas de contenção
estruturas de contençãoMajit Islav


Mais procurados (20)

Ensaio de compressão de corpos de-prova
Ensaio de compressão de corpos de-provaEnsaio de compressão de corpos de-prova
Ensaio de compressão de corpos de-prova

Ensaios
EnsaiosEnsaios
Ensaios

Aula 02 - Canteiro de Obras.pdf
Aula 02 - Canteiro de Obras.pdfAula 02 - Canteiro de Obras.pdf
Aula 02 - Canteiro de Obras.pdf

14 resistencia ao cisalhamento
14  resistencia ao cisalhamento14  resistencia ao cisalhamento
14 resistencia ao cisalhamento

Aula fundações 2
Aula fundações 2Aula fundações 2
Aula fundações 2

Aula 4 dimensionamento
Aula 4   dimensionamentoAula 4   dimensionamento
Aula 4 dimensionamento

Macadame betuminoso
Macadame betuminosoMacadame betuminoso
Macadame betuminoso

Compressibilidade e adensamento
Compressibilidade e adensamentoCompressibilidade e adensamento
Compressibilidade e adensamento

Exercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulicaExercicios resolvidos de_hidraulica
Exercicios resolvidos de_hidraulica

02 compactação dos solos
02 compactação dos solos02 compactação dos solos
02 compactação dos solos

Aula 1 concreto armado
Aula 1 concreto armado Aula 1 concreto armado
Aula 1 concreto armado

tensões no solo por carregamentos externo
tensões no solo por carregamentos externo tensões no solo por carregamentos externo
tensões no solo por carregamentos externo

Ensaios de densidade e massa especifica
Ensaios de densidade e massa especificaEnsaios de densidade e massa especifica
Ensaios de densidade e massa especifica

Recalque (Fundações)
Recalque (Fundações)Recalque (Fundações)
Recalque (Fundações)

Classificacao dos-solos-hrb
Classificacao dos-solos-hrbClassificacao dos-solos-hrb
Classificacao dos-solos-hrb

Agua no solo
Agua no soloAgua no solo
Agua no solo

Dimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações HidraulicasDimensionamento de Tubulações Hidraulicas
Dimensionamento de Tubulações Hidraulicas

Planejamento de obra aula 01 e 02
Planejamento de obra   aula 01 e 02Planejamento de obra   aula 01 e 02
Planejamento de obra aula 01 e 02

Aula ensaios e limites do solo
Aula  ensaios e limites do soloAula  ensaios e limites do solo
Aula ensaios e limites do solo

estruturas de contenção
estruturas de contençãoestruturas de contenção
estruturas de contenção


Destaque

219015406 lista ex4-terraplenagem[1] (1)
219015406 lista ex4-terraplenagem[1] (1)219015406 lista ex4-terraplenagem[1] (1)
219015406 lista ex4-terraplenagem[1] (1)Daniele S Castro

Fot 2873lista exeucicios_mec_solos_i_ufv_paut_01_pdf
Fot 2873lista exeucicios_mec_solos_i_ufv_paut_01_pdfFot 2873lista exeucicios_mec_solos_i_ufv_paut_01_pdf
Fot 2873lista exeucicios_mec_solos_i_ufv_paut_01_pdfMarcelo de Lima Beloni

Unidade 3 Projeto de terraplenagem
Unidade 3   Projeto de terraplenagemUnidade 3   Projeto de terraplenagem
Unidade 3 Projeto de terraplenagemAlexandre Esmeraldo

Apostila terraplenagem
Apostila terraplenagemApostila terraplenagem
Apostila terraplenagemsfon

Trabalhos em solos aula 01 infinit
Trabalhos em solos aula 01   infinitTrabalhos em solos aula 01   infinit
Trabalhos em solos aula 01 infinitSérgio Peixoto

Jc terraplanagem cartão de visita
Jc terraplanagem cartão de visitaJc terraplanagem cartão de visita
Jc terraplanagem cartão de visitaRenato Riceto

Mec solos exercícios resolvidos
Mec solos exercícios resolvidosMec solos exercícios resolvidos
Mec solos exercícios resolvidosAdriana Inokuma

Aula 18 equipamentos para escavação e compactação e transporte v
Aula 18 equipamentos para  escavação e compactação e transporte vAula 18 equipamentos para  escavação e compactação e transporte v
Aula 18 equipamentos para escavação e compactação e transporte vHomero Alves de Lima

Mecanica do solo. slide
Mecanica do solo. slideMecanica do solo. slide
Mecanica do solo. slideengenhar

Resolução exercicios 01 Trigonometria
Resolução exercicios 01 TrigonometriaResolução exercicios 01 Trigonometria
Resolução exercicios 01 TrigonometriaAna Paula Silva

Os solos e seus usos - Aulas 6 e 7 Geografia 2º Ano
Os solos e seus usos - Aulas 6 e 7 Geografia  2º AnoOs solos e seus usos - Aulas 6 e 7 Geografia  2º Ano
Os solos e seus usos - Aulas 6 e 7 Geografia 2º AnoFellipe Prado

O espaço Geografico Rural e a Prorpiedade da Terra - Aulas 1, 2, 3, 4, e 5 Ge...
O espaço Geografico Rural e a Prorpiedade da Terra - Aulas 1, 2, 3, 4, e 5 Ge...O espaço Geografico Rural e a Prorpiedade da Terra - Aulas 1, 2, 3, 4, e 5 Ge...
O espaço Geografico Rural e a Prorpiedade da Terra - Aulas 1, 2, 3, 4, e 5 Ge...Fellipe Prado

8 exercícios com escalas
8  exercícios com escalas8  exercícios com escalas
8 exercícios com escalasMayjö .


Destaque (17)

219015406 lista ex4-terraplenagem[1] (1)
219015406 lista ex4-terraplenagem[1] (1)219015406 lista ex4-terraplenagem[1] (1)
219015406 lista ex4-terraplenagem[1] (1)

Lista 2 índices físicos
Lista 2   índices físicosLista 2   índices físicos
Lista 2 índices físicos

Fot 2873lista exeucicios_mec_solos_i_ufv_paut_01_pdf
Fot 2873lista exeucicios_mec_solos_i_ufv_paut_01_pdfFot 2873lista exeucicios_mec_solos_i_ufv_paut_01_pdf
Fot 2873lista exeucicios_mec_solos_i_ufv_paut_01_pdf

Unidade 3 Projeto de terraplenagem
Unidade 3   Projeto de terraplenagemUnidade 3   Projeto de terraplenagem
Unidade 3 Projeto de terraplenagem

Apostila terraplenagem
Apostila terraplenagemApostila terraplenagem
Apostila terraplenagem

Trabalhos em solos aula 01 infinit
Trabalhos em solos aula 01   infinitTrabalhos em solos aula 01   infinit
Trabalhos em solos aula 01 infinit

Apostila terraplanagem prof afonso
Apostila terraplanagem prof afonsoApostila terraplanagem prof afonso
Apostila terraplanagem prof afonso

Jc terraplanagem cartão de visita
Jc terraplanagem cartão de visitaJc terraplanagem cartão de visita
Jc terraplanagem cartão de visita

Mec solos exercícios resolvidos
Mec solos exercícios resolvidosMec solos exercícios resolvidos
Mec solos exercícios resolvidos

Aula 18 equipamentos para escavação e compactação e transporte v
Aula 18 equipamentos para  escavação e compactação e transporte vAula 18 equipamentos para  escavação e compactação e transporte v
Aula 18 equipamentos para escavação e compactação e transporte v

Límites de atterberg
Límites de atterbergLímites de atterberg
Límites de atterberg

Mecanica do solo. slide
Mecanica do solo. slideMecanica do solo. slide
Mecanica do solo. slide

Resolução exercicios 01 Trigonometria
Resolução exercicios 01 TrigonometriaResolução exercicios 01 Trigonometria
Resolução exercicios 01 Trigonometria

Os solos e seus usos - Aulas 6 e 7 Geografia 2º Ano
Os solos e seus usos - Aulas 6 e 7 Geografia  2º AnoOs solos e seus usos - Aulas 6 e 7 Geografia  2º Ano
Os solos e seus usos - Aulas 6 e 7 Geografia 2º Ano

Mecânica dos solos
Mecânica dos solosMecânica dos solos
Mecânica dos solos

O espaço Geografico Rural e a Prorpiedade da Terra - Aulas 1, 2, 3, 4, e 5 Ge...
O espaço Geografico Rural e a Prorpiedade da Terra - Aulas 1, 2, 3, 4, e 5 Ge...O espaço Geografico Rural e a Prorpiedade da Terra - Aulas 1, 2, 3, 4, e 5 Ge...
O espaço Geografico Rural e a Prorpiedade da Terra - Aulas 1, 2, 3, 4, e 5 Ge...

8 exercícios com escalas
8  exercícios com escalas8  exercícios com escalas
8 exercícios com escalas


Semelhante a Trabalhos em solos aula 02

Apostila movimento terra
Apostila movimento terraApostila movimento terra
Apostila movimento terraRafael L. Fraga

2 projeto trabalhos-preliminares-rev
2  projeto trabalhos-preliminares-rev2  projeto trabalhos-preliminares-rev
2 projeto trabalhos-preliminares-revEYM_62

Tb13
Tb13Tb13
Tb13EPIO

Apresentação mecânica do solo
Apresentação  mecânica do solo Apresentação  mecânica do solo
Apresentação mecânica do solo gelcine Angela

Mecânica de solos Compactacao MS I_2009 (2).pdf
Mecânica de solos Compactacao MS I_2009 (2).pdfMecânica de solos Compactacao MS I_2009 (2).pdf
Mecânica de solos Compactacao MS I_2009 (2).pdfOsvaldoPenicela

Tensoes no solo (recuperado)
Tensoes no solo (recuperado)Tensoes no solo (recuperado)
Tensoes no solo (recuperado)Ronei Gonçalves

Catalogo helice continua
Catalogo helice continuaCatalogo helice continua
Catalogo helice continuaThiago Maciel

Apontamentos fundacao
Apontamentos fundacaoApontamentos fundacao
Apontamentos fundacaoJosiel Penha

Apostila_3_Solos-e-Terraplanagem.pdf
Apostila_3_Solos-e-Terraplanagem.pdfApostila_3_Solos-e-Terraplanagem.pdf
Apostila_3_Solos-e-Terraplanagem.pdfJenaiFerreira1

Execucao terraplanagem1
Execucao terraplanagem1Execucao terraplanagem1
Execucao terraplanagem1Jair Almeida

Escavação do canal de navegação a jusante da barragem de carrapatelo
Escavação do canal de navegação a jusante da barragem de carrapateloEscavação do canal de navegação a jusante da barragem de carrapatelo
Escavação do canal de navegação a jusante da barragem de carrapateloJosé Pinto


Semelhante a Trabalhos em solos aula 02 (20)

Apostila movimento terra
Apostila movimento terraApostila movimento terra
Apostila movimento terra

2 projeto trabalhos-preliminares-rev
2  projeto trabalhos-preliminares-rev2  projeto trabalhos-preliminares-rev
2 projeto trabalhos-preliminares-rev

Tb13
Tb13Tb13
Tb13

SLIDE TC 04 - Obras de Terraplenagem.pdf
SLIDE TC 04 - Obras de Terraplenagem.pdfSLIDE TC 04 - Obras de Terraplenagem.pdf
SLIDE TC 04 - Obras de Terraplenagem.pdf

Guia de instalação cisterna
Guia de instalação cisternaGuia de instalação cisterna
Guia de instalação cisterna

Métodos de lavra
Métodos de lavraMétodos de lavra
Métodos de lavra

Aula8 ppt
Aula8 pptAula8 ppt
Aula8 ppt

Apresentação mecânica do solo
Apresentação  mecânica do solo Apresentação  mecânica do solo
Apresentação mecânica do solo

07 compactacao
07  compactacao07  compactacao
07 compactacao

07 compactacao
07  compactacao07  compactacao
07 compactacao

Mecânica de solos Compactacao MS I_2009 (2).pdf
Mecânica de solos Compactacao MS I_2009 (2).pdfMecânica de solos Compactacao MS I_2009 (2).pdf
Mecânica de solos Compactacao MS I_2009 (2).pdf

Tensoes no solo (recuperado)
Tensoes no solo (recuperado)Tensoes no solo (recuperado)
Tensoes no solo (recuperado)

Texto institucional
Texto institucionalTexto institucional
Texto institucional

Catalogo helice continua_monitorada
Catalogo helice continua_monitoradaCatalogo helice continua_monitorada
Catalogo helice continua_monitorada

Catalogo helice continua
Catalogo helice continuaCatalogo helice continua
Catalogo helice continua

Obras subterraneas
Obras subterraneasObras subterraneas
Obras subterraneas

Apontamentos fundacao
Apontamentos fundacaoApontamentos fundacao
Apontamentos fundacao

Apostila_3_Solos-e-Terraplanagem.pdf
Apostila_3_Solos-e-Terraplanagem.pdfApostila_3_Solos-e-Terraplanagem.pdf
Apostila_3_Solos-e-Terraplanagem.pdf

Execucao terraplanagem1
Execucao terraplanagem1Execucao terraplanagem1
Execucao terraplanagem1

Escavação do canal de navegação a jusante da barragem de carrapatelo
Escavação do canal de navegação a jusante da barragem de carrapateloEscavação do canal de navegação a jusante da barragem de carrapatelo
Escavação do canal de navegação a jusante da barragem de carrapatelo


Último

ATIVIDADE 2 - PSICOLOGIA ORGANIZACIONAL - ok.pdf
ATIVIDADE 2 - PSICOLOGIA ORGANIZACIONAL - ok.pdfATIVIDADE 2 - PSICOLOGIA ORGANIZACIONAL - ok.pdf
ATIVIDADE 2 - PSICOLOGIA ORGANIZACIONAL - ok.pdfColaborar Educacional

Checklist de renovação de AVCB -Auto de Vistoria do Corpo de Bombeiros.pdf
Checklist de renovação de AVCB -Auto de Vistoria do Corpo de Bombeiros.pdfChecklist de renovação de AVCB -Auto de Vistoria do Corpo de Bombeiros.pdf
Checklist de renovação de AVCB -Auto de Vistoria do Corpo de Bombeiros.pdfVandersonOliveira39

AE01 -ESTUDO CONTEMPORÂNEO E TRANSVERSAL -COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE01 -ESTUDO CONTEMPORÂNEO E TRANSVERSAL -COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE01 -ESTUDO CONTEMPORÂNEO E TRANSVERSAL -COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE01 -ESTUDO CONTEMPORÂNEO E TRANSVERSAL -COMUNICAÇÃO ASSERTIVA E INTERPESSOA...Consultoria Acadêmica

aula-7sobre tipos de-grafos-eulerianos.pdf
aula-7sobre tipos de-grafos-eulerianos.pdfaula-7sobre tipos de-grafos-eulerianos.pdf
aula-7sobre tipos de-grafos-eulerianos.pdfjucimarengenh

AE02 - MAQUINAS TÉRMICAS UNICESUMAR 52/2024
AE02 - MAQUINAS TÉRMICAS UNICESUMAR 52/2024AE02 - MAQUINAS TÉRMICAS UNICESUMAR 52/2024
AE02 - MAQUINAS TÉRMICAS UNICESUMAR 52/2024Consultoria Acadêmica

ST 2024 Statum Apresentação Comercial - VF
ST 2024 Statum Apresentação Comercial - VFST 2024 Statum Apresentação Comercial - VF
ST 2024 Statum Apresentação Comercial - VFmarketing18485

AE01 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL RELACOES DE CONSUMO E SUSTENTABILI...
AE01 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  RELACOES DE CONSUMO E SUSTENTABILI...AE01 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  RELACOES DE CONSUMO E SUSTENTABILI...
AE01 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL RELACOES DE CONSUMO E SUSTENTABILI...Consultoria Acadêmica


Último (7)

ATIVIDADE 2 - PSICOLOGIA ORGANIZACIONAL - ok.pdf
ATIVIDADE 2 - PSICOLOGIA ORGANIZACIONAL - ok.pdfATIVIDADE 2 - PSICOLOGIA ORGANIZACIONAL - ok.pdf
ATIVIDADE 2 - PSICOLOGIA ORGANIZACIONAL - ok.pdf

Checklist de renovação de AVCB -Auto de Vistoria do Corpo de Bombeiros.pdf
Checklist de renovação de AVCB -Auto de Vistoria do Corpo de Bombeiros.pdfChecklist de renovação de AVCB -Auto de Vistoria do Corpo de Bombeiros.pdf
Checklist de renovação de AVCB -Auto de Vistoria do Corpo de Bombeiros.pdf

AE01 -ESTUDO CONTEMPORÂNEO E TRANSVERSAL -COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE01 -ESTUDO CONTEMPORÂNEO E TRANSVERSAL -COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE01 -ESTUDO CONTEMPORÂNEO E TRANSVERSAL -COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE01 -ESTUDO CONTEMPORÂNEO E TRANSVERSAL -COMUNICAÇÃO ASSERTIVA E INTERPESSOA...

aula-7sobre tipos de-grafos-eulerianos.pdf
aula-7sobre tipos de-grafos-eulerianos.pdfaula-7sobre tipos de-grafos-eulerianos.pdf
aula-7sobre tipos de-grafos-eulerianos.pdf

AE02 - MAQUINAS TÉRMICAS UNICESUMAR 52/2024
AE02 - MAQUINAS TÉRMICAS UNICESUMAR 52/2024AE02 - MAQUINAS TÉRMICAS UNICESUMAR 52/2024
AE02 - MAQUINAS TÉRMICAS UNICESUMAR 52/2024

ST 2024 Statum Apresentação Comercial - VF
ST 2024 Statum Apresentação Comercial - VFST 2024 Statum Apresentação Comercial - VF
ST 2024 Statum Apresentação Comercial - VF

AE01 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL RELACOES DE CONSUMO E SUSTENTABILI...
AE01 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  RELACOES DE CONSUMO E SUSTENTABILI...AE01 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  RELACOES DE CONSUMO E SUSTENTABILI...
AE01 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL RELACOES DE CONSUMO E SUSTENTABILI...


Trabalhos em solos aula 02

  • 2.  Como vimos na aula anterior, é imprescindível que façamos a sondagem do solo aonde iremos edificar, e em alguns desses procedimentos são retiradas amostras que posteriormente irão para laboratórios, para que sejam feitas as análises necessárias.

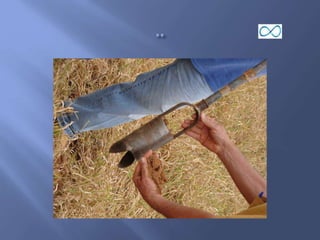

  • 3.  Amostra Deformada: Extraída por raspagem ou escavação, implicando na destruição da estrutura e na alteração das condições de compacidade ou consistência naturais. Amostra Indeformada: Extraída com o mínimo de perturbação, procurando manter a estrutura e condições de umidade e compacidade ou consistência naturais.
  • 4.
  • 5.  Compressão uniaxial Nesse modelo de ensaio, e retirado um corpo de prova do solo a ser estudado, e nele é aplicado uma carga axial, a medida que o solo vai se deformando em função do tempo, alguns índices indicam o nível de resistência desse solo.
  • 6.

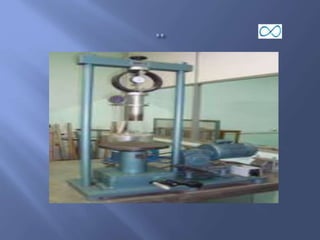

  • 7.  Prensa de Ensaio Californiano  Utilizada na determinação do Índice de Suporte Califórnia (CBR). O CBR indica a capacidade do solo suportar as cargas a que deve ser submetido, sendo bastante utilizado nos projetos de pavimentação.
  • 8.
  • 9.  Possibilitam o confinamento do solo para execução da compactação e determinação do Índice de Suporte.
  • 10.  Utilizada no ensaio de adensamento unidimensional (NBR 12007) para medir o recalque sofrido por uma amostra de solo quando aplica-se determinada pressão.
  • 11.  Promove o cisalhamento de uma amostra do solo, possibilitando medir a sua resistência ao cisalhamento.
  • 12.  Utilizada em diversos ensaios para agilizar o processo de secagem das amostras e possibilitar a determinação da umidade das mesmas.
  • 13.  São utilizadas na análise granulométrica e na graduação do solo para a realização dos ensaios.
  • 14.  Utilizado na determinação do limite de liquidez do solo (NBR 6459).

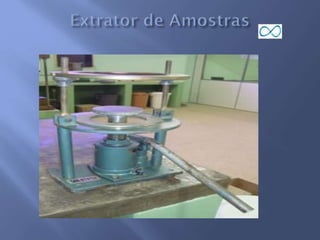

  • 15.
  • 16.  Agiliza o processo de peneiramento por meio da vibração uniforme de uma seqüência de peneiras.
  • 17.  Servem para quantificar com a precisão necessária a massa de solo adequada à realização de cada ensaio.
  • 18.  Existem algumas formas de se executar uma escavação, algumas através de máquinas e equipamentos, e outras através de ferramentas manuais. È importante lembrar que na execução desse tipo de serviço deve se tomar todas as medidas e precações necessárias.
  • 19.  Tipo de fundação profunda, visando se atingir um solo mais resistente, e que suporte a edificação com segurança.
  • 20.  Trata-se de uma escavação profunda, cavada manualmente, nos Tubulões de céu aberto, o pessoal desce para alargamento da base ou limpeza do fundo.
  • 21. Esse é o método recomendado para solos com presença de lençol freático sem possibilidade de esgotamento, devido ao risco desmoronamento das paredes do fuste.
  • 22.  Tipo de encostas a margem de rodovias e edificações, que possuem um determinado angulo de inclinação. A resistência do solo deve ser conhecida e trabalhada, para que possa evitar desmoronamento e possíveis acidentes.
  • 23.  Aonde não houve a intervenção do homem, ou mesmo se executado algum serviço, não alterou as suas características originais.
  • 24.  Encosta feita com algum tipo de material (exemplo concreto). Ou encosta natural que foi modificada e reforçada por algum método, devido a baixa resistência de cisalhamento do solo.
  • 25.  Terraplenagem ou terraplanagem é uma técnica construtiva que visa aplainar e aterrar um terreno. "Terrapleno", literalmente, significa "terra cheia, cheio de terra". Geralmente esta movimentação de solo tem o objetivo de atender a um projeto topográfico, como barragens, edifícios, aeroportos, açudes, entre outros projetos.

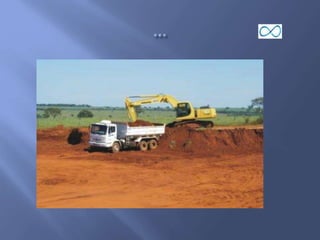

  • 26.  Praticamente em todas as obras de construção civil realizadas no solo, seja um edifício residencial ou uma rodovia, é necessário que se faça a terraplenagem para preparar o terreno de acordo com o empreendimento que será implantado, retirando o excesso de terra para locais onde esteja em falta ou para simples descarte.
  • 27.

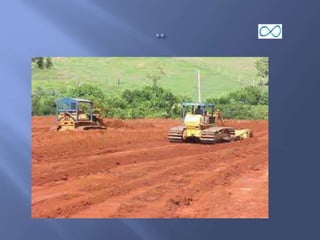

  • 28.  Em obras de pequeno porte, a terraplenagem pode ser feita com equipamentos manuais. Em projetos de médio e grande porte, os equipamentos mecanizados são os mais indicados. O andamento do serviço depende do tamanho e tipo de terreno que vai ser trabalhado, os acessos a esse local, as condições meteorológicas, desníveis a serem escavados, prazo de execução do serviço, equipamento que se pretende utilizar e a eficiência do operador da máquina.
  • 29.  Não há normas técnicas específicas que orientem a execução dos serviços de terraplenagem. No entanto, algumas normas regulamentadoras de segurança no trabalho devem ser consultadas. Entre elas, está a NR-8, que orienta sobre a segurança em edificações, e a NR-11, que determina o transporte, movimentação, armazenagem e manuseio de materiais.
  • 30.  Em relação ao equipamento, há uma única norma da ABNT (Associação Brasileira de Normas Técnicas), a NBRNM-ISO6165, que classifica máquinas rodoviárias projetadas para realizar escavação, dispersão e compactação de terra e outros materiais.
  • 31.  Mesmo sendo mais utilizada para preparar o terreno antes de receber um determinado projeto, a terraplenagem ainda pode ser feita em fases mais adiantadas da obra. É o caso da escavação de subsolos para garagens nos edifícios, que é executada após a conclusão da estrutura e das vedações.

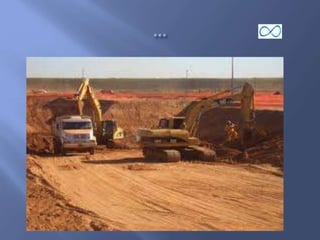

  • 32.  Em todos os estágios da obra, alguns cuidados devem ser tomados, como a utilização de equipamentos e implementos apropriados para o serviço, a execução dos procedimentos com condições meteorológicas favoráveis, o bom dimensionamento da equipe para evitar tempos ociosos de espera, além de um bom almoxarifado que tenha as peças mais utilizadas na manutenção dos equipamentos para não haver espera na aquisição de peças de reposição.
  • 33.
  • 34.  Essa etapa se consiste em retirar o excesso de solo em uma determinada região do terreno para que possa se alcançar o nível topográfico requerido.
  • 35.  Esta etapa se consiste em depositar em uma determinada região do terreno, algumas camadas de solo ou outros materiais, para que se alcance o nível topográfico desejado, é importante lembrar que nessa etapa deve se realizar um serviço de compactação.
  • 36.  Essa etapa se consiste em retirar parte do solo que possui baixa resistência e em alguns casos substituir por materiais que atendam a resistência necessária, esse procedimento e largamente utilizado na pavimentação de estradas.
  • 37.
  • 38.  Ao trabalhar com solo, devemos nos lembrar, que como outros materiais ele é constituído por partículas, por isso ao movimenta lo de seu estado natural poderá haver um empolamento. ( Aumento no índice de vazios, aumentado o volume). E na sua compactação ocorre a contração. ( Diminuição do índice de vazios, diminuindo o volume).
  • 39.  1. Vamos imaginar uma obra que necessite escavar 50 m3 de terra, medido pelo serviço de topografia. O objetivo é descobrir o Vs (volume de terra solta) para definir o transporte, o que é calculado a partir da seguinte fórmula, sendo que "Vc" é o volume medido no corte; e "E" é o empolamento. Vs = Vc (1 + E) 2. Para exemplo, vamos considerar que a terra é comum, com taxa de empolamento de 25%. Para realizar a conta, transforme a porcentagem em 0,25. A conta fica assim: Vs = 50 (1 + 0,25) Vs = 50 x 1,25 Volume de terra solta = 62,5 m3 3. Portanto, depois da escavação, o volume de terra, que era de 50 m3 no corte, aumentará para 62,5 m³.
  • 40.  Segundo o livro Como Preparar Orçamentos de Obras, de Aldo Dórea Mattos, publicado pela Editora PINI, cada tipo de solo possui uma taxa de empolamento. Veja: MATERIAL E (EMPOLAMENTO %) Rocha detonada - E 50% Solo argiloso - E 40% Terra comum- E 25% Solo arenoso seco - E 12%
  • 41.  Uma caçamba comum tem capacidade média de 5 m3. Sem considerar a taxa de empolamento, seriam necessárias dez para carregar 50 m3. Portanto, muito cuidado ao realizar esse cálculo, pois na verdade são necessárias 12 caçambas.  Esse cálculo foi realizado com terra comum, deve se ter em mente que para cada tipo de solo o resultado será diferente.
  • 42.  A contração ocorre quando o volume final é inferior ao que havia no corte. Se 1 m3 de solo (medido no corte) contrai para 0,9 m3 no aterro após compactação, a redução volumétrica é de 10%. Para saber quanto de terra será necessário cortar para fazer um aterro com 50 m3 - e considerando redução volumétrica de 10% - vamos utilizar a seguinte fórmula:
  • 43.  Vc = Va/C Onde: Vc = Volume de terra medido no corte Va = Volume compactado no aterro C = Contração (se a redução volumétrica é de 10%, a contração é de 90%) Aplicando a fórmula, lembre-se de mudar a porcentagem. Assim: 90% = 0,90. Portanto: Vc = 50/0,90 Vc = 55,55 m3  Se também quiser saber o volume de terra solta a ser transportada - usando a mesma taxa de empolamento de 25% -, basta utilizar, novamente, a fórmula: Vs = Vc (1 + E) Vs = Vc (1 + E) Vs = 55,55 m3 (1 + 0,25) Vs = 55,55 m3 x 1,25 Volume de terra solta = 69,4 m3
  • 44.  Conclui-se, portanto, que para fazer um aterro com volume final de 50 m³ é necessário escavar 55,55 m3 e transportar 69,4 m3 de terra.
  • 45.  Exercício de solos cobrado em concurso público.  1 Na terraplanagem de um trecho de uma rodovia será necessário executar o aterro conforme indicado na figura S1 e S2 abaixo esquematizadas, cujos taludes tem inclinação 1:1 As seções distam 20m entre si:
  • 46.
  • 47.  Va = (Aai + Aai+1) x L/2 Onde; Va = Volume de aterro, Aai = Área de corte da seção i Aai+1 = Área de corte da seção i+1 L = distância entre as seções
  • 48.  A = (B+b) x h/2 (área do trapézio) No caso da questão temos o valor da base menor (b=10m) e da altura. Como os taludes têm inclinação 1:1, a projeção horizontal do talude é igual a altura. Para a base maior de S1: B = 5 + 10 + 5 = 20m Para a base maior de S2: B = 2 + 10 + 2 = 14m Aa1 = (20+10) x 5/2 = 75m² Aa2 = (14+10) x 2/2 = 24m² Aplicando em: Va = (Aai + Aai+1) x L/2 Va = (75 + 24) x 20/2 => Va = 990m³
  • 50.  http://pt.wikipedia.org/wiki/Terraplenagem  http://www.terraplenagemjm.com.br/materia s-terraplanagem-demolicao/64-servicos-de- terraplenagem.html  http://www.terraplenagemjm.com.br/materia s-terraplanagem-demolicao/154-corte-aterro-e- bota-fora.html  http://www.construplena.com.br/noticia.php ?id=16
