O documento discute o conceito de ondas, dividindo-o em vários tópicos: 1) Explica que as ondas se originam de uma perturbação inicial e propagam energia, mas não matéria. 2) Apresenta dois tipos de ondas: mecânicas, que requerem um meio, e eletromagnéticas, que não requerem um meio. 3) Detalha elementos como amplitude, velocidade e comprimento de onda.

1. ONDAS - INTRODUÇÃO A matéria se move. Ex: Bola, pessoas, carros, etc. A Energia também se move. A Energia se move através das Ondas. Ex: A luz (Energia) viaja do Sol até a Terra através de 150.000.000km em 8min.

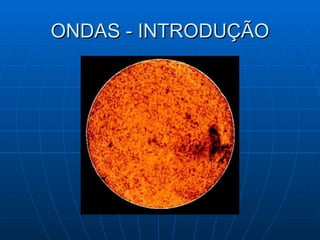

2. ONDAS - INTRODUÇÃO

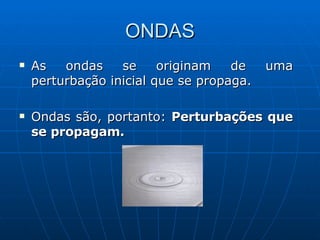

3. ONDAS As ondas se originam de uma perturbação inicial que se propaga. Ondas são, portanto: Perturbações que se propagam.

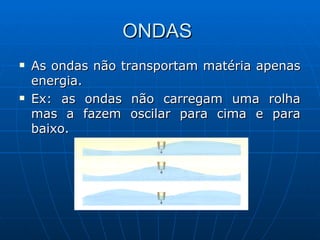

4. ONDAS As ondas não transportam matéria apenas energia. Ex: as ondas não carregam uma rolha mas a fazem oscilar para cima e para baixo.

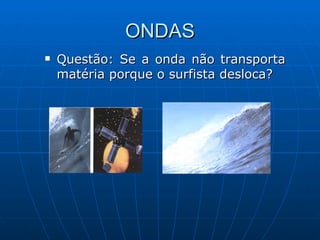

5. ONDAS Questão: Se a onda não transporta matéria porque o surfista desloca?

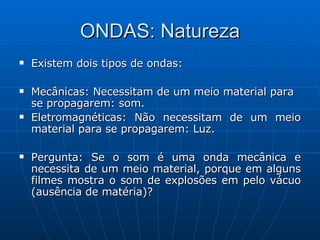

6. ONDAS: Natureza Existem dois tipos de ondas: Mecânicas: Necessitam de um meio material para se propagarem: som. Eletromagnéticas: Não necessitam de um meio material para se propagarem: Luz. Pergunta: Se o som é uma onda mecânica e necessita de um meio material, porque em alguns filmes mostra o som de explosões em pelo vácuo (ausência de matéria)?

7. ONDAS Ondas Mecânicas: Corda Ondas Eletromagnéticas: Luz

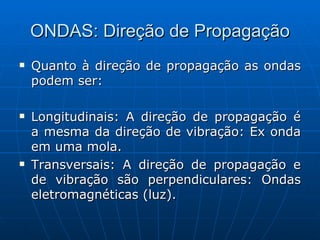

8. ONDAS: Direção de Propagação Quanto à direção de propagação as ondas podem ser: Longitudinais: A direção de propagação é a mesma da direção de vibração: Ex onda em uma mola. Transversais: A direção de propagação e de vibração são perpendiculares: Ondas eletromagnéticas (luz).

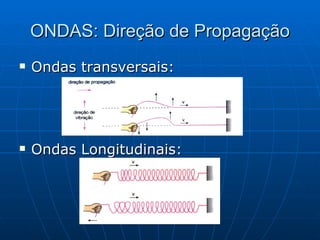

9. ONDAS: Direção de Propagação Ondas transversais: Ondas Longitudinais:

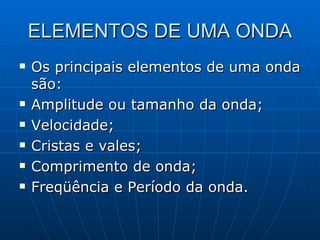

10. ELEMENTOS DE UMA ONDA Os principais elementos de uma onda são: Amplitude ou tamanho da onda; Velocidade; Cristas e vales; Comprimento de onda; Freqüência e Período da onda.

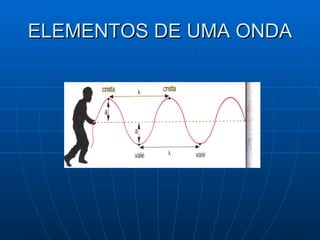

11. ELEMENTOS DE UMA ONDA

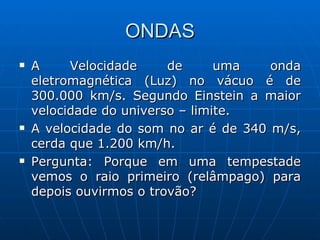

12. ONDAS A Velocidade de uma onda eletromagnética (Luz) no vácuo é de 300.000 km/s. Segundo Einstein a maior velocidade do universo – limite. A velocidade do som no ar é de 340 m/s, cerda que 1.200 km/h. Pergunta: Porque em uma tempestade vemos o raio primeiro (relâmpago) para depois ouvirmos o trovão?

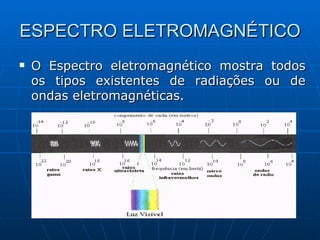

13. ESPECTRO ELETROMAGNÉTICO O Espectro eletromagnético mostra todos os tipos existentes de radiações ou de ondas eletromagnéticas.

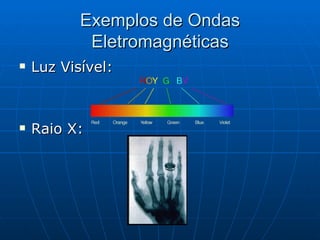

14. Exemplos de Ondas Eletromagnéticas Luz Visível: Raio X:

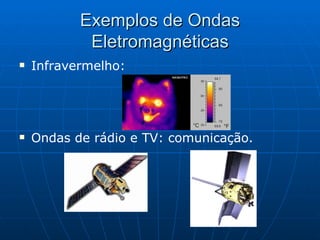

15. Exemplos de Ondas Eletromagnéticas Infravermelho: Ondas de rádio e TV: comunicação.

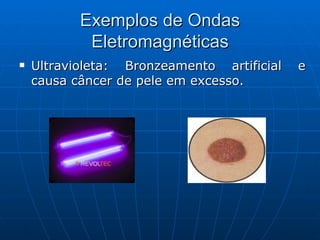

16. Exemplos de Ondas Eletromagnéticas Ultravioleta: Bronzeamento artificial e causa câncer de pele em excesso.

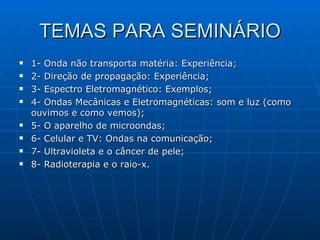

17. TEMAS PARA SEMINÁRIO 1- Onda não transporta matéria: Experiência; 2- Direção de propagação: Experiência; 3- Espectro Eletromagnético: Exemplos; 4- Ondas Mecânicas e Eletromagnéticas: som e luz (como ouvimos e como vemos); 5- O aparelho de microondas; 6- Celular e TV: Ondas na comunicação; 7- Ultravioleta e o câncer de pele; 8- Radioterapia e o raio-x.

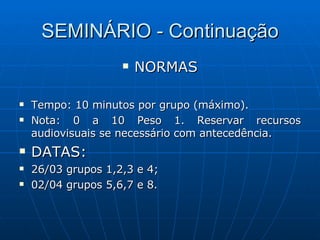

18. SEMINÁRIO - Continuação NORMAS Tempo: 10 minutos por grupo (máximo). Nota: 0 a 10 Peso 1. Reservar recursos audiovisuais se necessário com antecedência. DATAS: 26/03 grupos 1,2,3 e 4; 02/04 grupos 5,6,7 e 8.

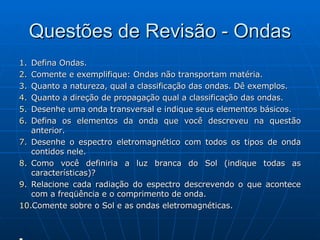

19. Questões de Revisão - Ondas Defina Ondas. Comente e exemplifique: Ondas não transportam matéria. Quanto a natureza, qual a classificação das ondas. Dê exemplos. Quanto a direção de propagação qual a classificação das ondas. Desenhe uma onda transversal e indique seus elementos básicos. Defina os elementos da onda que você descreveu na questão anterior. Desenhe o espectro eletromagnético com todos os tipos de onda contidos nele. Como você definiria a luz branca do Sol (indique todas as características)? Relacione cada radiação do espectro descrevendo o que acontece com a freqüência e o comprimento de onda. Comente sobre o Sol e as ondas eletromagnéticas.

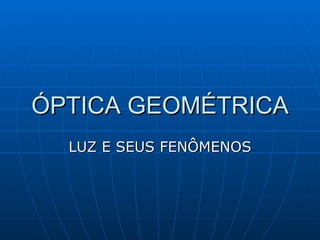

20. ÓPTICA GEOMÉTRICA LUZ E SEUS FENÔMENOS

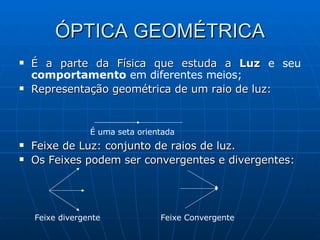

21. ÓPTICA GEOMÉTRICA É a parte da Física que estuda a Luz e seu comportamento em diferentes meios; Representação geométrica de um raio de luz: Feixe de Luz: conjunto de raios de luz. Os Feixes podem ser convergentes e divergentes: É uma seta orientada Feixe divergente Feixe Convergente

22. MEIOS DE PROPAGAÇÃO A LUZ PODE SE PROPAGAR EM TRÊS DIFERENTES MEIOS: a) Meio Transparente: Permite a passagem total da Luz (vidro, ar, vácuo):

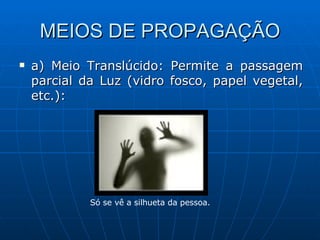

23. MEIOS DE PROPAGAÇÃO a) Meio Translúcido: Permite a passagem parcial da Luz (vidro fosco, papel vegetal, etc.): Só se vê a silhueta da pessoa.

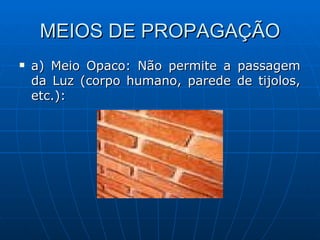

24. MEIOS DE PROPAGAÇÃO a) Meio Opaco: Não permite a passagem da Luz (corpo humano, parede de tijolos, etc.):

25. DEFINIÇÃO DE LUZ Luz é uma onda Eletromagnética que podemos ver; Ela é composta das 7 cores do arco-íris; Sua velocidade é limite (máxima no Universo: 300.000 km/s no vácuo); Cada cor representa um comprimento de onda (do vermelho ao violeta); A luz pode ser Monocromática (só possui 1 cor ou comprimento de onda): Laser ou; A luz pode ser Policromática (possui mais de 1 cor ou comprimento de onda): Luz branca do Sol.

26. FONTES LUMINOSAS São aquelas que produzem a Luz. Podem ser: Extensas ou puntiformes (forma de ponto). Sol: Fonte extensa. Nossa principal fonte de luz. Estrelas: Fonte puntiforme. Estão muito longe de nós.

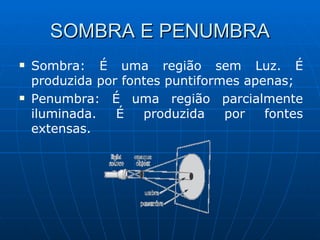

27. SOMBRA E PENUMBRA Sombra: É uma região sem Luz. É produzida por fontes puntiformes apenas; Penumbra: É uma região parcialmente iluminada. É produzida por fontes extensas.

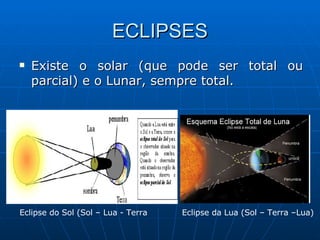

28. ECLIPSES Existe o solar (que pode ser total ou parcial) e o Lunar, sempre total. Eclipse da Lua (Sol – Terra –Lua) Eclipse do Sol (Sol – Lua - Terra

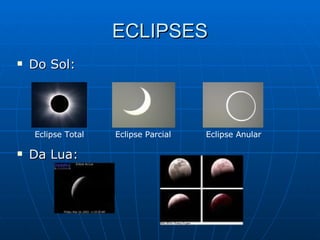

29. ECLIPSES Do Sol: Da Lua: Eclipse Total Eclipse Parcial Eclipse Anular

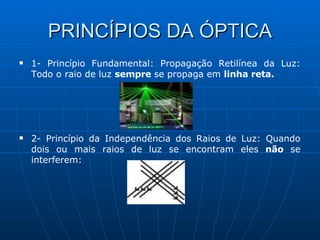

30. PRINCÍPIOS DA ÓPTICA 1- Princípio Fundamental: Propagação Retilínea da Luz: Todo o raio de luz sempre se propaga em linha reta. 2- Princípio da Independência dos Raios de Luz: Quando dois ou mais raios de luz se encontram eles não se interferem:

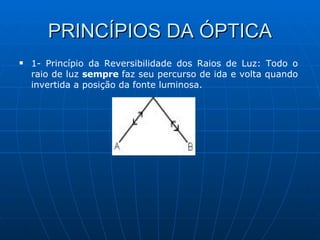

31. PRINCÍPIOS DA ÓPTICA 1- Princípio da Reversibilidade dos Raios de Luz: Todo o raio de luz sempre faz seu percurso de ida e volta quando invertida a posição da fonte luminosa.

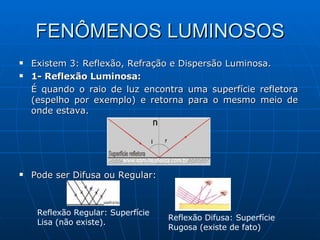

32. FENÔMENOS LUMINOSOS Existem 3: Reflexão, Refração e Dispersão Luminosa. 1- Reflexão Luminosa: É quando o raio de luz encontra uma superfície refletora (espelho por exemplo) e retorna para o mesmo meio de onde estava. Pode ser Difusa ou Regular: Reflexão Regular: Superfície Lisa (não existe). Reflexão Difusa: Superfície Rugosa (existe de fato)

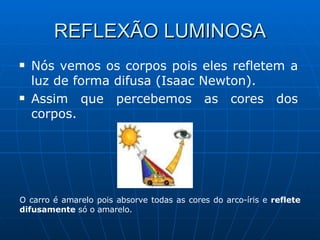

33. REFLEXÃO LUMINOSA Nós vemos os corpos pois eles refletem a luz de forma difusa (Isaac Newton). Assim que percebemos as cores dos corpos. O carro é amarelo pois absorve todas as cores do arco-íris e reflete difusamente só o amarelo.

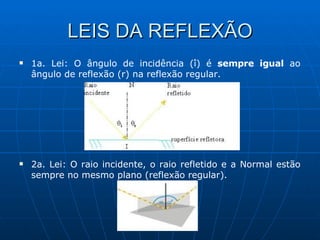

34. LEIS DA REFLEXÃO 1a. Lei: O ângulo de incidência (î) é sempre igual ao ângulo de reflexão (r) na reflexão regular. 2a. Lei: O raio incidente, o raio refletido e a Normal estão sempre no mesmo plano (reflexão regular).

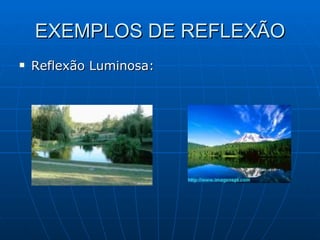

35. EXEMPLOS DE REFLEXÃO Reflexão Luminosa:

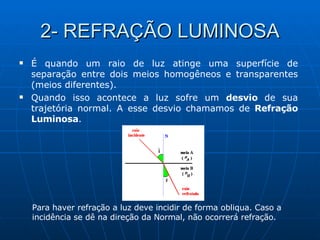

36. 2- REFRAÇÃO LUMINOSA É quando um raio de luz atinge uma superfície de separação entre dois meios homogêneos e transparentes (meios diferentes). Quando isso acontece a luz sofre um desvio de sua trajetória normal. A esse desvio chamamos de Refração Luminosa . Para haver refração a luz deve incidir de forma obliqua. Caso a incidência se dê na direção da Normal, não ocorrerá refração.

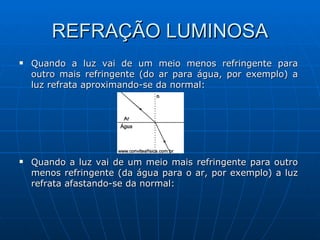

37. REFRAÇÃO LUMINOSA Quando a luz vai de um meio menos refringente para outro mais refringente (do ar para água, por exemplo) a luz refrata aproximando-se da normal: Quando a luz vai de um meio mais refringente para outro menos refringente (da água para o ar, por exemplo) a luz refrata afastando-se da normal:

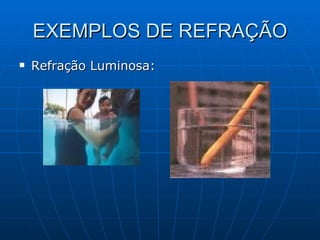

38. EXEMPLOS DE REFRAÇÃO Refração Luminosa:

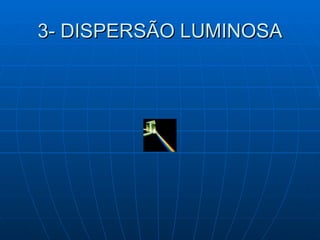

39. 3- DISPERSÃO LUMINOSA
