1. Física e Química A
1

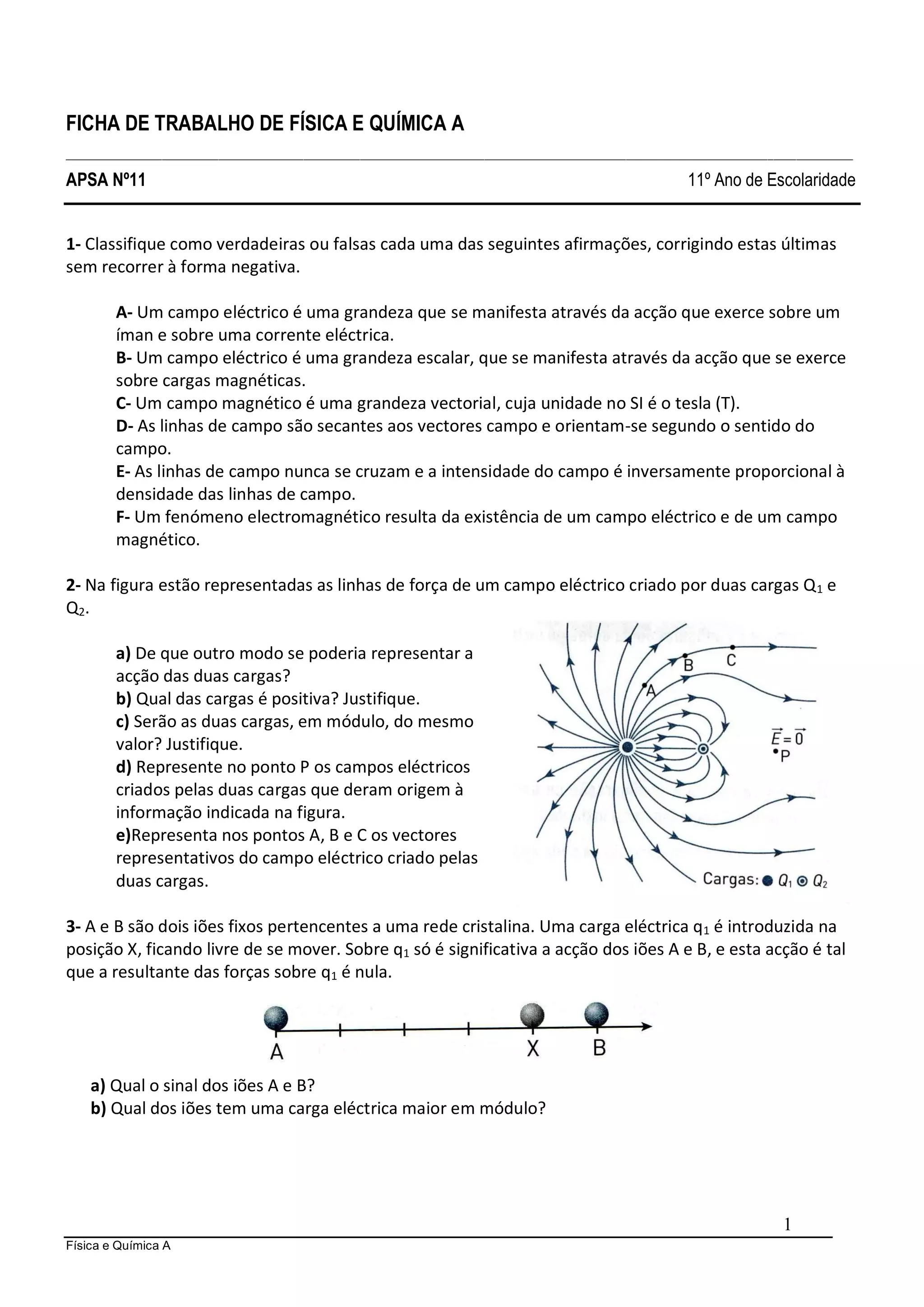

FICHA DE TRABALHO DE FÍSICA E QUÍMICA A
___________________________________________________________________________________________________________________________________________
APSA Nº11 11º Ano de Escolaridade
1- Classifique como verdadeiras ou falsas cada uma das seguintes afirmações, corrigindo estas últimas
sem recorrer à forma negativa.
A- Um campo eléctrico é uma grandeza que se manifesta através da acção que exerce sobre um
íman e sobre uma corrente eléctrica.
B- Um campo eléctrico é uma grandeza escalar, que se manifesta através da acção que se exerce
sobre cargas magnéticas.
C- Um campo magnético é uma grandeza vectorial, cuja unidade no SI é o tesla (T).
D- As linhas de campo são secantes aos vectores campo e orientam-se segundo o sentido do
campo.
E- As linhas de campo nunca se cruzam e a intensidade do campo é inversamente proporcional à
densidade das linhas de campo.
F- Um fenómeno electromagnético resulta da existência de um campo eléctrico e de um campo
magnético.
2- Na figura estão representadas as linhas de força de um campo eléctrico criado por duas cargas Q1 e
Q2.
a) De que outro modo se poderia representar a
acção das duas cargas?
b) Qual das cargas é positiva? Justifique.
c) Serão as duas cargas, em módulo, do mesmo
valor? Justifique.
d) Represente no ponto P os campos eléctricos
criados pelas duas cargas que deram origem à
informação indicada na figura.
e)Representa nos pontos A, B e C os vectores
representativos do campo eléctrico criado pelas
duas cargas.
3- A e B são dois iões fixos pertencentes a uma rede cristalina. Uma carga eléctrica q1 é introduzida na
posição X, ficando livre de se mover. Sobre q1 só é significativa a acção dos iões A e B, e esta acção é tal
que a resultante das forças sobre q1 é nula.
a) Qual o sinal dos iões A e B?
b) Qual dos iões tem uma carga eléctrica maior em módulo?

2. Física e Química A
2

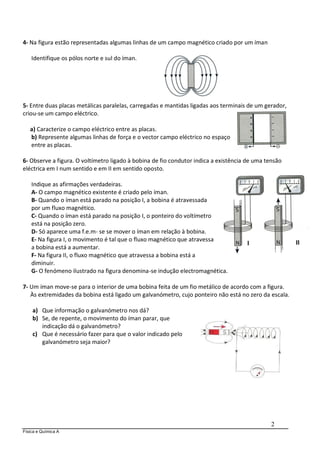

4- Na figura estão representadas algumas linhas de um campo magnético criado por um íman
Identifique os pólos norte e sul do íman.
5- Entre duas placas metálicas paralelas, carregadas e mantidas ligadas aos terminais de um gerador,
criou-se um campo eléctrico.
a) Caracterize o campo eléctrico entre as placas.
b) Represente algumas linhas de força e o vector campo eléctrico no espaço
entre as placas.
6- Observe a figura. O voltímetro ligado à bobina de fio condutor indica a existência de uma tensão
eléctrica em I num sentido e em II em sentido oposto.
Indique as afirmações verdadeiras.
A- O campo magnético existente é criado pelo íman.
B- Quando o íman está parado na posição I, a bobina é atravessada
por um fluxo magnético.
C- Quando o íman está parado na posição I, o ponteiro do voltímetro
está na posição zero.
D- Só aparece uma f.e.m- se se mover o íman em relação à bobina.
E- Na figura I, o movimento é tal que o fluxo magnético que atravessa
a bobina está a aumentar.
F- Na figura II, o fluxo magnético que atravessa a bobina está a
diminuir.
G- O fenómeno ilustrado na figura denomina-se indução electromagnética.
7- Um íman move-se para o interior de uma bobina feita de um fio metálico de acordo com a figura.
Às extremidades da bobina está ligado um galvanómetro, cujo ponteiro não está no zero da escala.
a) Que informação o galvanómetro nos dá?
b) Se, de repente, o movimento do íman parar, que
indicação dá o galvanómetro?
c) Que é necessário fazer para que o valor indicado pelo
galvanómetro seja maior?

3. Física e Química A
3
8- Observa a seguinte figura.
a) Qual a grandeza que está a variar durante o
movimento da espira?
b) Em que situação A ou B o fluxo que atravessa a
espira tem um valor maior?
c) A área da espira é de 10 cm2
. A intensidade do
campo magnético, na situação B é de 2,0 x 10-3
T.
Calcular o fluxo máximo que atravessa a espira.
d) Em que sentido se deve mover a mão para que haja
diminuição do fluxo magnético?
e) Em que posição deve estar a espira para ser atravessada por um fluxo cujo valor seja metade do
fluxo máximo?
f) O que é que originou a variação de fluxo magnético na espira?
9- Observar as seguintes figuras.
Associar a cada uma das figuras a presença de um campo eléctrico não uniforme, um campo magnético
não uniforme e um campo uniforme. Justificar a opção.
10- Numa espira de superfície de 2,00 cm2
, colocada perpendicularmente a um campo magnético,
regista-se um fluxo magnético de 8,0 x 10-6
Wb. Determine a intensidade do campo magnético.
11- Indique o que aconteceria ao fluxo magnético:
a) com o aumento da intensidade do campo magnético.
b) caso se orientasse a espira de outra forma.
c) caso se colocassem mais espiras perpendicularmente ao campo magnético.
12- Considere uma espira quadrada, com uma resistência eléctrica de 2,0 Ω, que é inserida num campo
eléctrico uniforme. O fluxo que a atravessa varia, com o tempo. Sabendo que em 0,4 s sofre uma
variação de 20 x 10-3
Wb, determina:
a) O valor da força electromotriz induzida no intervalo de tempo em que se registou a variação do
fluxo.
b) A intensidade de corrente que circula na espira no referido intervalo de tempo.
c) A potência média dissipada pela espira.

4. Física e Química A
4

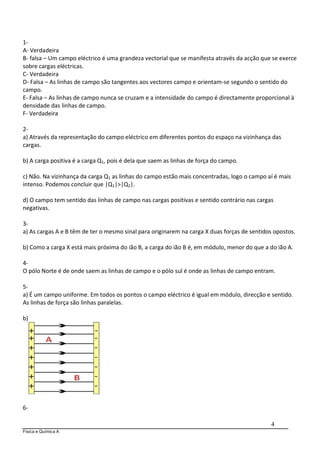

1-
A- Verdadeira
B- falsa – Um campo eléctrico é uma grandeza vectorial que se manifesta através da acção que se exerce
sobre cargas eléctricas.
C- Verdadeira
D- Falsa – As linhas de campo são tangentes aos vectores campo e orientam-se segundo o sentido do
campo.
E- Falsa – As linhas de campo nunca se cruzam e a intensidade do campo é directamente proporcional à
densidade das linhas de campo.
F- Verdadeira
2-
a) Através da representação do campo eléctrico em diferentes pontos do espaço na vizinhança das
cargas.
b) A carga positiva é a carga Q1, pois é dela que saem as linhas de força do campo.
c) Não. Na vizinhança da carga Q1 as linhas do campo estão mais concentradas, logo o campo aí é mais
intenso. Podemos concluir que |Q1|>|Q2|.
d) O campo tem sentido das linhas de campo nas cargas positivas e sentido contrário nas cargas
negativas.
3-
a) As cargas A e B têm de ter o mesmo sinal para originarem na carga X duas forças de sentidos opostos.
b) Como a carga X está mais próxima do ião B, a carga do ião B é, em módulo, menor do que a do ião A.
4-
O pólo Norte é de onde saem as linhas de campo e o pólo sul é onde as linhas de campo entram.
5-
a) É um campo uniforme. Em todos os pontos o campo eléctrico é igual em módulo, direcção e sentido.
As linhas de força são linhas paralelas.
b)
6-

5. Física e Química A
5

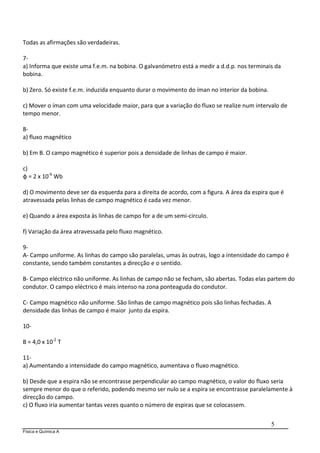

Todas as afirmações são verdadeiras.
7-
a) Informa que existe uma f.e.m. na bobina. O galvanómetro está a medir a d.d.p. nos terminais da
bobina.
b) Zero. Só existe f.e.m. induzida enquanto durar o movimento do íman no interior da bobina.
c) Mover o íman com uma velocidade maior, para que a variação do fluxo se realize num intervalo de
tempo menor.
8-
a) fluxo magnético
b) Em B. O campo magnético é superior pois a densidade de linhas de campo é maior.
c)
φ = 2 x 10-6
Wb
d) O movimento deve ser da esquerda para a direita de acordo, com a figura. A área da espira que é
atravessada pelas linhas de campo magnético é cada vez menor.
e) Quando a área exposta às linhas de campo for a de um semi-circulo.
f) Variação da área atravessada pelo fluxo magnético.
9-
A- Campo uniforme. As linhas do campo são paralelas, umas às outras, logo a intensidade do campo é
constante, sendo também constantes a direcção e o sentido.
B- Campo eléctrico não uniforme. As linhas de campo não se fecham, são abertas. Todas elas partem do
condutor. O campo eléctrico é mais intenso na zona ponteaguda do condutor.
C- Campo magnético não uniforme. São linhas de campo magnético pois são linhas fechadas. A
densidade das linhas de campo é maior junto da espira.
10-
B = 4,0 x 10-2
T
11-
a) Aumentando a intensidade do campo magnético, aumentava o fluxo magnético.
b) Desde que a espira não se encontrasse perpendicular ao campo magnético, o valor do fluxo seria
sempre menor do que o referido, podendo mesmo ser nulo se a espira se encontrasse paralelamente à
direcção do campo.
c) O fluxo iria aumentar tantas vezes quanto o número de espiras que se colocassem.

6. Física e Química A
6

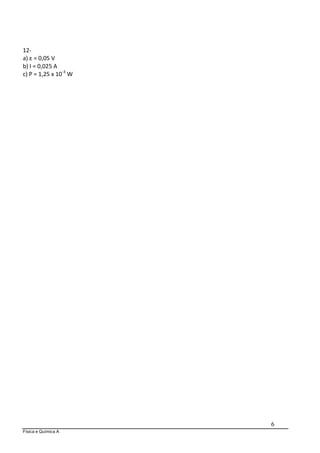

12-
a) ε = 0,05 V
b) I = 0,025 A
c) P = 1,25 x 10-3
W
