Regras de segurançaRegras de segurança
no manuseamento dono manuseamento do
material elétricomaterial elétrico

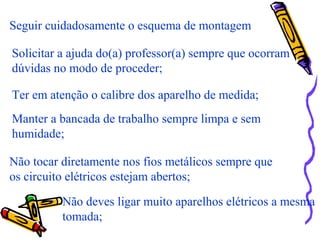

Seguir cuidadosamente o esquema de montagem
Solicitar a ajuda do(a) professor(a) sempre que ocorram
dúvidas no modo de proceder;
Ter em atenção o calibre dos aparelho de medida;
Manter a bancada de trabalho sempre limpa e sem
humidade;
Não tocar diretamente nos fios metálicos sempre que
os circuito elétricos estejam abertos;
Não deves ligar muito aparelhos elétricos a mesma
tomada;

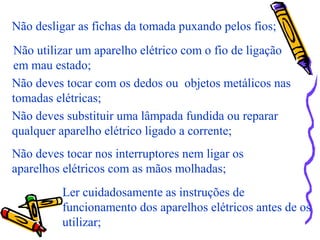

Não desligar as fichas da tomada puxando pelos fios;
Não utilizar um aparelho elétrico com o fio de ligação
em mau estado;
Não deves tocar com os dedos ou objetos metálicos nas
tomadas elétricas;
Não deves substituir uma lâmpada fundida ou reparar
qualquer aparelho elétrico ligado a corrente;
Não deves tocar nos interruptores nem ligar os
aparelhos elétricos com as mãos molhadas;
Ler cuidadosamente as instruções de
funcionamento dos aparelhos elétricos antes de os
utilizar;

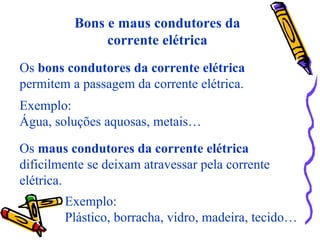

Bons e maus condutores da
corrente elétrica
Os bons condutores da corrente elétrica
permitem a passagem da corrente elétrica.
Os maus condutores da corrente elétrica
dificilmente se deixam atravessar pela corrente
elétrica.
Exemplo:
Água, soluções aquosas, metais…
Exemplo:
Plástico, borracha, vidro, madeira, tecido…

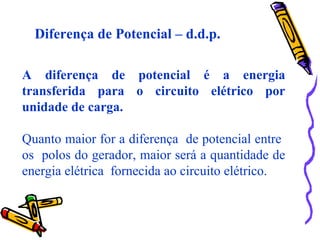

Diferença de Potencial – d.d.p.
A diferença de potencial é a energia
transferida para o circuito elétrico por
unidade de carga.
Quanto maior for a diferença de potencial entre
os polos do gerador, maior será a quantidade de
energia elétrica fornecida ao circuito elétrico.

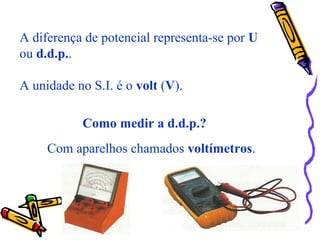

A diferença de potencial representa-se por U
ou d.d.p..
A unidade no S.I. é o volt (V).
Como medir a d.d.p.?
Com aparelhos chamados voltímetros.

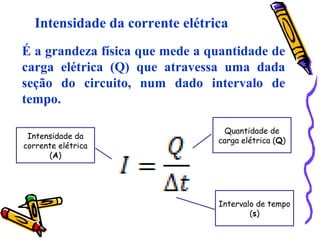

Intensidade da corrente elétrica
É a grandeza física que mede a quantidade de
carga elétrica (Q) que atravessa uma dada
seção do circuito, num dado intervalo de
tempo.
Intensidade da
corrente elétrica
(A)
Intervalo de tempo
(s)
Quantidade de
carga elétrica (Q)

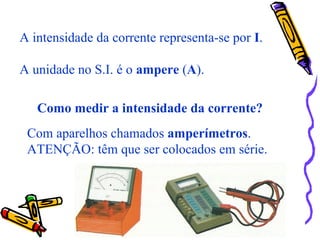

A intensidade da corrente representa-se por I.
A unidade no S.I. é o ampere (A).
Como medir a intensidade da corrente?
Com aparelhos chamados amperímetros.
ATENÇÃO: têm que ser colocados em série.

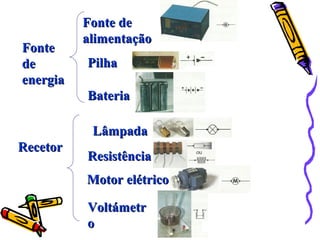

FonteFonte
dede
energiaenergia
Fonte deFonte de
alimentaçãoalimentação
BateriaBateria
LâmpadaLâmpada
PilhaPilha
RecetorRecetor
ResistênciaResistência
Motor elétricoMotor elétrico
VoltámetrVoltámetr
oo

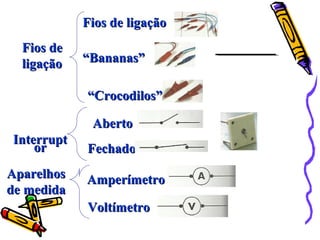

Fios deFios de
ligaçãoligação
Fios de ligaçãoFios de ligação
““Crocodilos”Crocodilos”
AbertoAberto
““Bananas”Bananas”
InterruptInterrupt
oror FechadoFechado
AmperímetroAmperímetro
VoltímetroVoltímetro
AparelhosAparelhos
de medidade medida

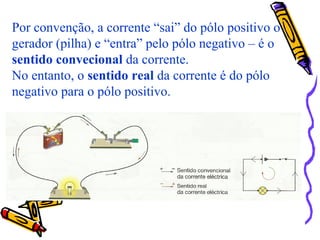

Por convenção, a corrente “sai” do pólo positivo o
gerador (pilha) e “entra” pelo pólo negativo – é o
sentido convecional da corrente.
No entanto, o sentido real da corrente é do pólo
negativo para o pólo positivo.

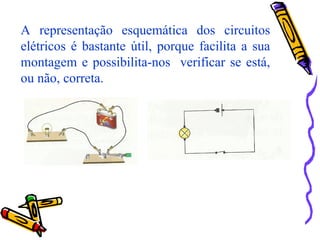

A representação esquemática dos circuitos
elétricos é bastante útil, porque facilita a sua
montagem e possibilita-nos verificar se está,
ou não, correta.

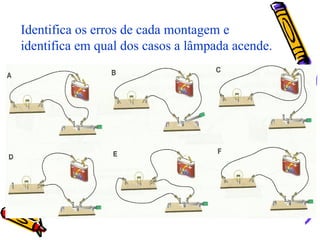

Identifica os erros de cada montagem e
identifica em qual dos casos a lâmpada acende.

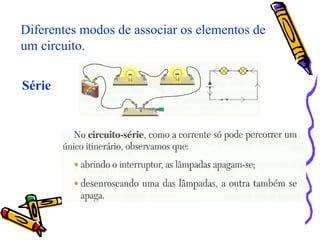

Diferentes modos de associar os elementos de
um circuito.
Série

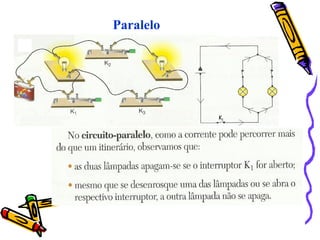

Paralelo
K1

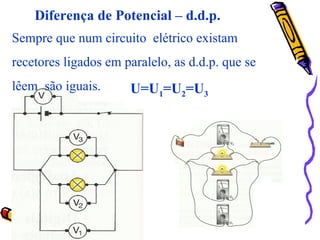

Sempre que num circuito elétrico existam
recetores ligados em paralelo, as d.d.p. que se
lêem são iguais. U=U1=U2=U3
Diferença de Potencial – d.d.p.

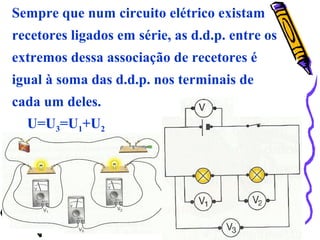

Sempre que num circuito elétrico existam
recetores ligados em série, as d.d.p. entre os
extremos dessa associação de recetores é
igual à soma das d.d.p. nos terminais de
cada um deles.
U=U3=U1+U2
Sempre que num circuito elétrico existam
recetores ligados em série, a intensidade da
corrente é a mesma em todo o circuito.
I= I1 = I2
Intensidade da corrente elétrica

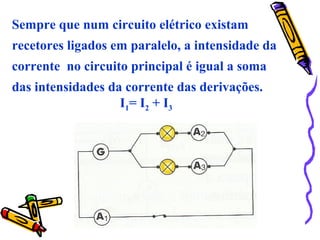

Sempre que num circuito elétrico existam
recetores ligados em paralelo, a intensidade da
corrente no circuito principal é igual a soma
das intensidades da corrente das derivações.
I1= I2 + I3
Resistência elétrica
Os bons condutores permitem a passagem da
corrente elétrica, no entanto, certos materiais
conduzem melhor a corrente elétrica, ou seja,
oferecem menor “oposição” à passagem da
corrente elétrica.
A grandeza física que mede a maior ou menor
oposição que um condutor oferece à passagem da
corrente elétrica é a resistência elétrica.

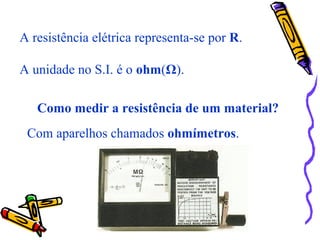

A resistência elétrica representa-se por R.
A unidade no S.I. é o ohm(Ω).
Como medir a resistência de um material?
Com aparelhos chamados ohmímetros.
Resistência elétrica
Depende de:
- A área da seção reta do condutor eletrico (S);
- O comprimento do condutor eletrico (l);
- Do material do condutor eletrico - resistividade (ρ);
S
l
R ×= ρ

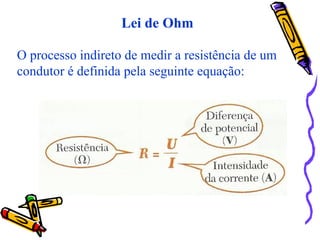

Lei de Ohm
O processo indireto de medir a resistência de um
condutor é definida pela seguinte equação:

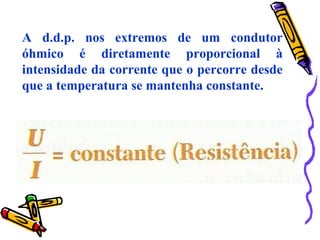

A d.d.p. nos extremos de um condutor
óhmico é diretamente proporcional à
intensidade da corrente que o percorre desde
que a temperatura se mantenha constante.

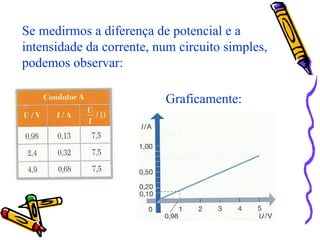

Se medirmos a diferença de potencial e a
intensidade da corrente, num circuito simples,
podemos observar:
Graficamente:

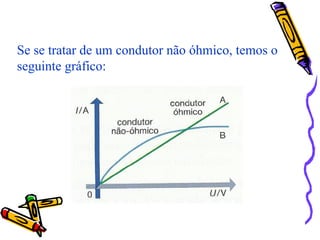

Se se tratar de um condutor não óhmico, temos o
seguinte gráfico:
FIMFIM

6 circuitos-eletricos

  • 2.
    Regras de segurançaRegrasde segurança no manuseamento dono manuseamento do material elétricomaterial elétrico
  • 3.
    Seguir cuidadosamente oesquema de montagem Solicitar a ajuda do(a) professor(a) sempre que ocorram dúvidas no modo de proceder; Ter em atenção o calibre dos aparelho de medida; Manter a bancada de trabalho sempre limpa e sem humidade; Não tocar diretamente nos fios metálicos sempre que os circuito elétricos estejam abertos; Não deves ligar muito aparelhos elétricos a mesma tomada;
  • 4.
    Não desligar asfichas da tomada puxando pelos fios; Não utilizar um aparelho elétrico com o fio de ligação em mau estado; Não deves tocar com os dedos ou objetos metálicos nas tomadas elétricas; Não deves substituir uma lâmpada fundida ou reparar qualquer aparelho elétrico ligado a corrente; Não deves tocar nos interruptores nem ligar os aparelhos elétricos com as mãos molhadas; Ler cuidadosamente as instruções de funcionamento dos aparelhos elétricos antes de os utilizar;
  • 5.
    Bons e mauscondutores da corrente elétrica Os bons condutores da corrente elétrica permitem a passagem da corrente elétrica. Os maus condutores da corrente elétrica dificilmente se deixam atravessar pela corrente elétrica. Exemplo: Água, soluções aquosas, metais… Exemplo: Plástico, borracha, vidro, madeira, tecido…
  • 6.
    Diferença de Potencial– d.d.p. A diferença de potencial é a energia transferida para o circuito elétrico por unidade de carga. Quanto maior for a diferença de potencial entre os polos do gerador, maior será a quantidade de energia elétrica fornecida ao circuito elétrico.
  • 7.
    A diferença depotencial representa-se por U ou d.d.p.. A unidade no S.I. é o volt (V). Como medir a d.d.p.? Com aparelhos chamados voltímetros.
  • 8.
    Intensidade da correnteelétrica É a grandeza física que mede a quantidade de carga elétrica (Q) que atravessa uma dada seção do circuito, num dado intervalo de tempo. Intensidade da corrente elétrica (A) Intervalo de tempo (s) Quantidade de carga elétrica (Q)
  • 9.
    A intensidade dacorrente representa-se por I. A unidade no S.I. é o ampere (A). Como medir a intensidade da corrente? Com aparelhos chamados amperímetros. ATENÇÃO: têm que ser colocados em série.
  • 11.
  • 12.
    Fios deFios de ligaçãoligação Fiosde ligaçãoFios de ligação ““Crocodilos”Crocodilos” AbertoAberto ““Bananas”Bananas” InterruptInterrupt oror FechadoFechado AmperímetroAmperímetro VoltímetroVoltímetro AparelhosAparelhos de medidade medida
  • 13.
    Por convenção, acorrente “sai” do pólo positivo o gerador (pilha) e “entra” pelo pólo negativo – é o sentido convecional da corrente. No entanto, o sentido real da corrente é do pólo negativo para o pólo positivo.
  • 14.
    A representação esquemáticados circuitos elétricos é bastante útil, porque facilita a sua montagem e possibilita-nos verificar se está, ou não, correta.
  • 15.
    Identifica os errosde cada montagem e identifica em qual dos casos a lâmpada acende.
  • 16.
    Diferentes modos deassociar os elementos de um circuito. Série
  • 17.
  • 18.
    Sempre que numcircuito elétrico existam recetores ligados em paralelo, as d.d.p. que se lêem são iguais. U=U1=U2=U3 Diferença de Potencial – d.d.p.
  • 19.
    Sempre que numcircuito elétrico existam recetores ligados em série, as d.d.p. entre os extremos dessa associação de recetores é igual à soma das d.d.p. nos terminais de cada um deles. U=U3=U1+U2
  • 20.
    Sempre que numcircuito elétrico existam recetores ligados em série, a intensidade da corrente é a mesma em todo o circuito. I= I1 = I2 Intensidade da corrente elétrica
  • 21.
    Sempre que numcircuito elétrico existam recetores ligados em paralelo, a intensidade da corrente no circuito principal é igual a soma das intensidades da corrente das derivações. I1= I2 + I3
  • 22.
    Resistência elétrica Os bonscondutores permitem a passagem da corrente elétrica, no entanto, certos materiais conduzem melhor a corrente elétrica, ou seja, oferecem menor “oposição” à passagem da corrente elétrica. A grandeza física que mede a maior ou menor oposição que um condutor oferece à passagem da corrente elétrica é a resistência elétrica.
  • 23.
    A resistência elétricarepresenta-se por R. A unidade no S.I. é o ohm(Ω). Como medir a resistência de um material? Com aparelhos chamados ohmímetros.
  • 24.
    Resistência elétrica Depende de: -A área da seção reta do condutor eletrico (S); - O comprimento do condutor eletrico (l); - Do material do condutor eletrico - resistividade (ρ); S l R ×= ρ
  • 25.
    Lei de Ohm Oprocesso indireto de medir a resistência de um condutor é definida pela seguinte equação:
  • 26.
    A d.d.p. nosextremos de um condutor óhmico é diretamente proporcional à intensidade da corrente que o percorre desde que a temperatura se mantenha constante.
  • 27.
    Se medirmos adiferença de potencial e a intensidade da corrente, num circuito simples, podemos observar: Graficamente:
  • 28.
    Se se tratarde um condutor não óhmico, temos o seguinte gráfico:
