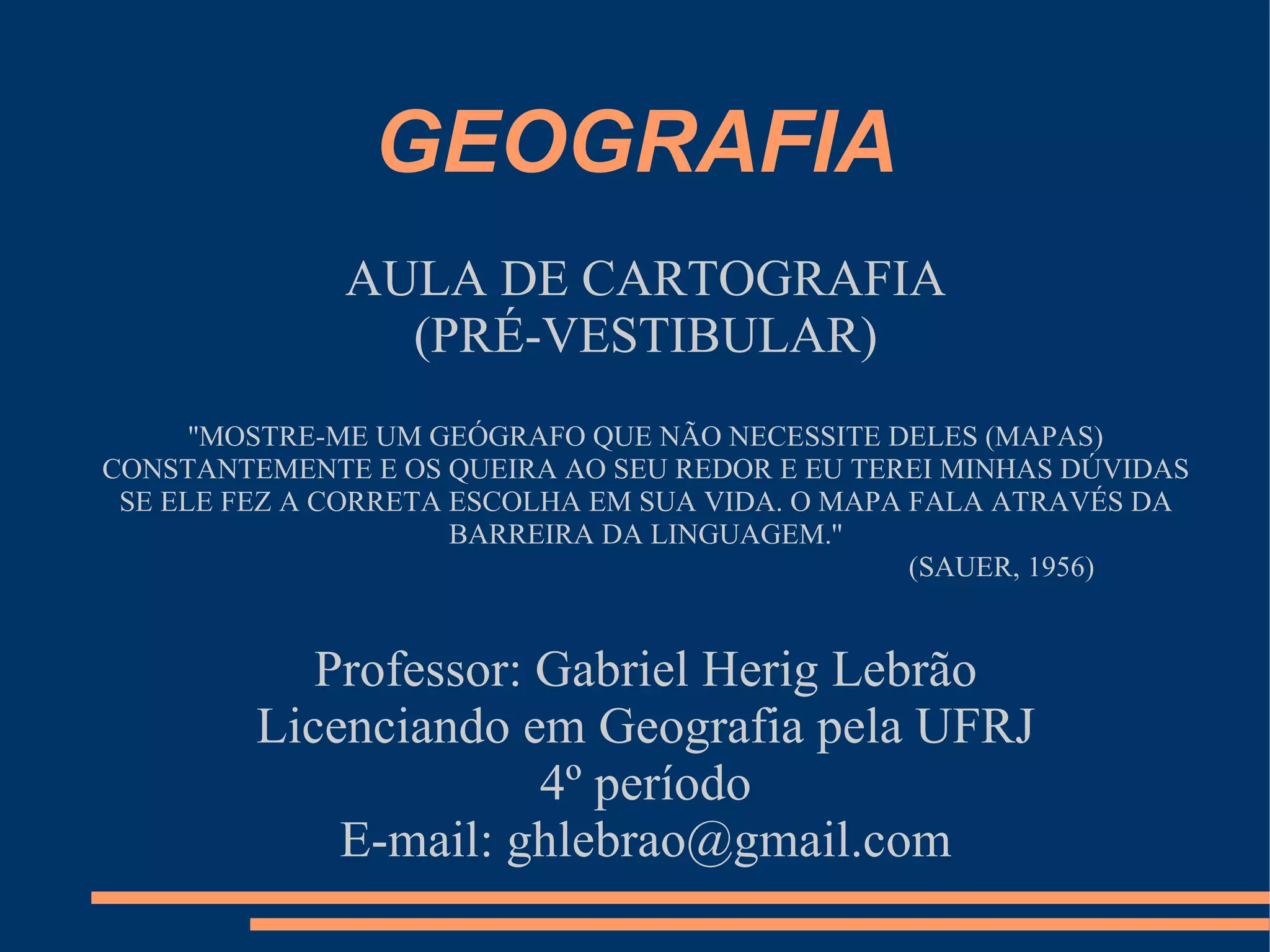

1. GEOGRAFIA
AULA DE CARTOGRAFIA
(PRÉ-VESTIBULAR)
''MOSTRE-ME UM GEÓGRAFO QUE NÃO NECESSITE DELES (MAPAS)
CONSTANTEMENTE E OS QUEIRA AO SEU REDOR E EU TEREI MINHAS DÚVIDAS
SE ELE FEZ A CORRETA ESCOLHA EM SUA VIDA. O MAPA FALA ATRAVÉS DA
BARREIRA DA LINGUAGEM.''
(SAUER, 1956)
Professor: Gabriel Herig Lebrão
Licenciando em Geografia pela UFRJ
4º período
E-mail: ghlebrao@gmail.com

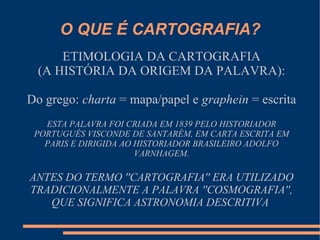

2. O QUE É CARTOGRAFIA?
ETIMOLOGIA DA CARTOGRAFIA
(A HISTÓRIA DA ORIGEM DA PALAVRA):
Do grego: charta = mapa/papel e graphein = escrita
ESTA PALAVRA FOI CRIADA EM 1839 PELO HISTORIADOR
PORTUGUÊS VISCONDE DE SANTARÉM, EM CARTA ESCRITA EM
PARIS E DIRIGIDA AO HISTORIADOR BRASILEIRO ADOLFO
VARNHAGEM.
ANTES DO TERMO ''CARTOGRAFIA'' ERA UTILIZADO
TRADICIONALMENTE A PALAVRA ''COSMOGRAFIA'',
QUE SIGNIFICA ASTRONOMIA DESCRITIVA

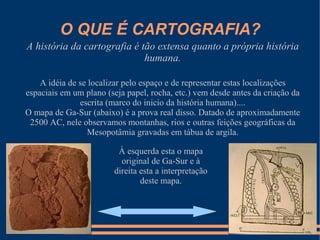

3. O QUE É CARTOGRAFIA?
A história da cartografia é tão extensa quanto a própria história
humana.
A idéia de se localizar pelo espaço e de representar estas localizações
espaciais em um plano (seja papel, rocha, etc.) vem desde antes da criação da
escrita (marco do inicio da história humana)....
O mapa de Ga-Sur (abaixo) é a prova real disso. Datado de aproximadamente
2500 AC, nele observamos montanhas, rios e outras feições geográficas da
Mesopotâmia gravadas em tábua de argila.
À esquerda esta o mapa
original de Ga-Sur e à
direita esta a interpretação
deste mapa.

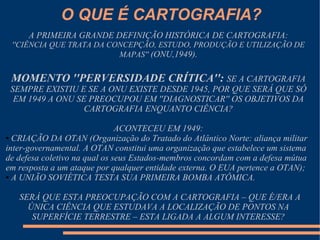

4. O QUE É CARTOGRAFIA?
A PRIMEIRA GRANDE DEFINIÇÃO HISTÓRICA DE CARTOGRAFIA:
''CIÊNCIA QUE TRATA DA CONCEPÇÃO, ESTUDO, PRODUÇÃO E UTILIZAÇÃO DE
MAPAS'' (ONU,1949).
MOMENTO ''PERVERSIDADE CRÍTICA'': SE A CARTOGRAFIA
SEMPRE EXISTIU E SE A ONU EXISTE DESDE 1945, POR QUE SERÁ QUE SÓ
EM 1949 A ONU SE PREOCUPOU EM ''DIAGNOSTICAR'' OS OBJETIVOS DA
CARTOGRAFIA ENQUANTO CIÊNCIA?
ACONTECEU EM 1949:
● CRIAÇÃO DA OTAN (Organização do Tratado do Atlântico Norte: aliança militar
inter-governamental. A OTAN constitui uma organização que estabelece um sistema
de defesa coletivo na qual os seus Estados-membros concordam com a defesa mútua
em resposta a um ataque por qualquer entidade externa. O EUA pertence a OTAN);
● A UNIÃO SOVIÉTICA TESTA SUA PRIMEIRA BOMBA ATÔMICA.
SERÁ QUE ESTA PREOCUPAÇÃO COM A CARTOGRAFIA – QUE É/ERA A
ÚNICA CIÊNCIA QUE ESTUDAVA A LOCALIZAÇÃO DE PONTOS NA
SUPERFÍCIE TERRESTRE – ESTA LIGADA A ALGUM INTERESSE?

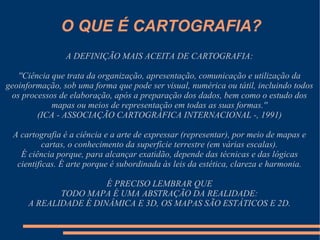

5. O QUE É CARTOGRAFIA?
A DEFINIÇÃO MAIS ACEITA DE CARTOGRAFIA:
''Ciência que trata da organização, apresentação, comunicação e utilização da
geoinformação, sob uma forma que pode ser visual, numérica ou tátil, incluindo todos
os processos de elaboração, após a preparação dos dados, bem como o estudo dos
mapas ou meios de representação em todas as suas formas.''
(ICA - ASSOCIAÇÃO CARTOGRÁFICA INTERNACIONAL -, 1991)
A cartografia é a ciência e a arte de expressar (representar), por meio de mapas e
cartas, o conhecimento da superfície terrestre (em várias escalas).
É ciência porque, para alcançar exatidão, depende das técnicas e das lógicas
cientificas. É arte porque é subordinada às leis da estética, clareza e harmonia.
É PRECISO LEMBRAR QUE
TODO MAPA É UMA ABSTRAÇÃO DA REALIDADE:
A REALIDADE É DINÂMICA E 3D, OS MAPAS SÃO ESTÁTICOS E 2D.

6. Tipos de representações (o que é
Representação Cartográfica e o que não é?)
Representação
cartografica Foto
Desenho Representação
cartográfica

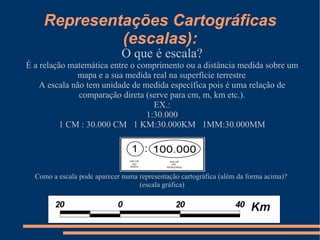

7. Representações Cartográficas
(escalas):
O que é escala?
É a relação matemática entre o comprimento ou a distância medida sobre um
mapa e a sua medida real na superfície terrestre.
A escala não tem unidade de medida específica pois é uma relação de
comparação direta (serve para cm, m, km etc.).
EX.:
1:30.000
1 CM : 30.000 CM 1 KM:30.000KM 1MM:30.000MM
Como a escala pode aparecer numa representação cartográfica (além da forma acima)?
(escala gráfica)

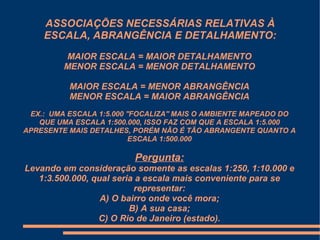

8. ASSOCIAÇÕES NECESSÁRIAS RELATIVAS À
ESCALA, ABRANGÊNCIA E DETALHAMENTO:
MAIOR ESCALA = MAIOR DETALHAMENTO
MENOR ESCALA = MENOR DETALHAMENTO
MAIOR ESCALA = MENOR ABRANGÊNCIA
MENOR ESCALA = MAIOR ABRANGÊNCIA
EX.: UMA ESCALA 1:5.000 ''FOCALIZA'' MAIS O AMBIENTE MAPEADO DO
QUE UMA ESCALA 1:500.000, ISSO FAZ COM QUE A ESCALA 1:5.000
APRESENTE MAIS DETALHES, PORÉM NÃO É TÃO ABRANGENTE QUANTO A
ESCALA 1:500.000
Pergunta:
Levando em consideração somente as escalas 1:250, 1:10.000 e
1:3.500.000, qual seria a escala mais conveniente para se
representar:
A) O bairro onde você mora;
B) A sua casa;
C) O Rio de Janeiro (estado).

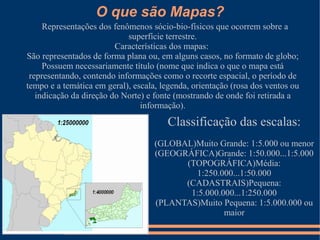

9. O que são Mapas?
Representações dos fenômenos sócio-bio-físicos que ocorrem sobre a
superfície terrestre.
Características dos mapas:
São representados de forma plana ou, em alguns casos, no formato de globo;
Possuem necessariamente título (nome que indica o que o mapa está
representando, contendo informações como o recorte espacial, o período de
tempo e a temática em geral), escala, legenda, orientação (rosa dos ventos ou
indicação da direção do Norte) e fonte (mostrando de onde foi retirada a
informação).
Classificação das escalas:
(GLOBAL)Muito Grande: 1:5.000 ou menor
(GEOGRÁFICA)Grande: 1:50.000...1:5.000
(TOPOGRÁFICA)Média:
1:250.000...1:50.000
(CADASTRAIS)Pequena:
1:5.000.000...1:250.000
(PLANTAS)Muito Pequena: 1:5.000.000 ou
maior

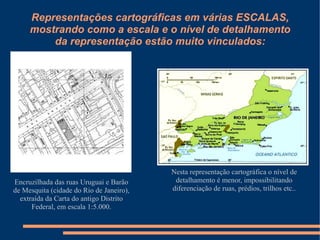

10. Representações cartográficas em várias ESCALAS,
mostrando como a escala e o nível de detalhamento
da representação estão muito vinculados:
Nesta representação cartográfica o nível de
Encruzilhada das ruas Uruguai e Barão detalhamento é menor, impossibilitando
de Mesquita (cidade do Rio de Janeiro), diferenciação de ruas, prédios, trilhos etc..
extraída da Carta do antigo Distrito
Federal, em escala 1:5.000.

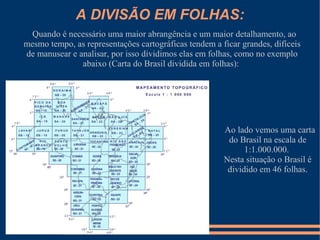

11. A DIVISÃO EM FOLHAS:
Quando é necessário uma maior abrangência e um maior detalhamento, ao
mesmo tempo, as representações cartográficas tendem a ficar grandes, difíceis
de manusear e analisar, por isso dividimos elas em folhas, como no exemplo
abaixo (Carta do Brasil dividida em folhas):
Ao lado vemos uma carta
do Brasil na escala de
1:1.000.000.
Nesta situação o Brasil é
dividido em 46 folhas.

12. Mapa // Carta e o significado de Planta:
Planta: uma representação cartográfica plana, dos
fenômenos da natureza e da sociedade, observados
em uma área tão pequena que os erros cometidos
nesta representação, desprezada a curvatura da Terra,
são negligenciáveis.
A DIFERENÇA ENTRE CARTA E MAPA:
Carta e Mapa não se diferenciam pela escala!
O mapa representa um todo geográfico inteiro e a
carta um todo geográfico fracionado em folhas.
O exemplo do slide passado é de uma divisão de uma carta
em suas 46 folhas. Se não houvesse divisão seria um mapa.

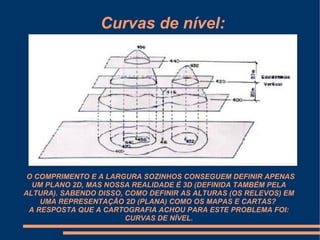

13. Curvas de nível:
Clique para editar o estilo do subtítulo
mestre
O COMPRIMENTO E A LARGURA SOZINHOS CONSEGUEM DEFINIR APENAS
UM PLANO 2D, MAS NOSSA REALIDADE É 3D (DEFINIDA TAMBÉM PELA
ALTURA). SABENDO DISSO, COMO DEFINIR AS ALTURAS (OS RELEVOS) EM
UMA REPRESENTAÇÃO 2D (PLANA) COMO OS MAPAS E CARTAS?
A RESPOSTA QUE A CARTOGRAFIA ACHOU PARA ESTE PROBLEMA FOI:
CURVAS DE NÍVEL.

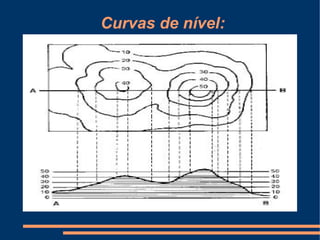

14. Curvas de nível:
Clique para editar o estilo do subtítulo
mestre

15. FORMA DA TERRA:
A Terra já foi, na concepção da humanidade, um plano e uma
esfera, hoje sabemos o que ela é: uma figura dinâmica na sua
apresentação e incomparável a qualquer forma geométrica.
Mas como trabalhar e estudar pontos na Terra se ela é dinâmica e
sem forma geométrica comparativa? Eis o Geóide e o Elipsóide.

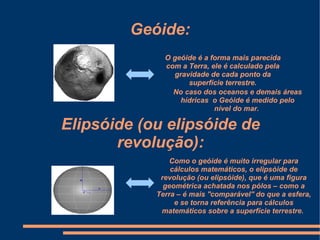

16. Geóide:
O geóide é a forma mais parecida
com a Terra, ele é calculado pela
gravidade de cada ponto da
superfície terrestre.
No caso dos oceanos e demais áreas
hídricas o Geóide é medido pelo
nível do mar.
Elipsóide (ou elipsóide de
revolução):
Como o geóide é muito irregular para
cálculos matemáticos, o elipsóide de
revolução (ou elipsóide), que é uma figura
geométrica achatada nos pólos – como a
Terra – é mais ''comparável'' do que a esfera,
e se torna referência para cálculos
matemáticos sobre a superfície terrestre.

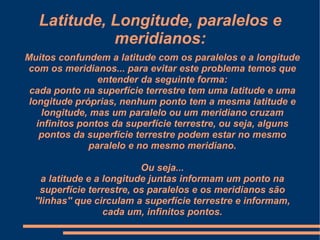

17. Latitude, Longitude, paralelos e
meridianos:
Muitos confundem a latitude com os paralelos e a longitude
com os meridianos... para evitar este problema temos que
entender da seguinte forma:
cada ponto na superfície terrestre tem uma latitude e uma
longitude próprias, nenhum ponto tem a mesma latitude e
longitude, mas um paralelo ou um meridiano cruzam
infinitos pontos da superfície terrestre, ou seja, alguns
pontos da superfície terrestre podem estar no mesmo
paralelo e no mesmo meridiano.
Ou seja...
a latitude e a longitude juntas informam um ponto na
superfície terrestre, os paralelos e os meridianos são
''linhas'' que circulam a superfície terrestre e informam,
cada um, infinitos pontos.

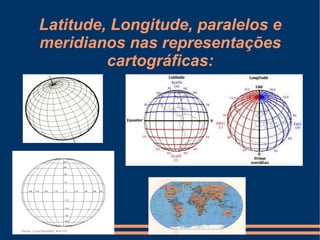

18. Latitude, Longitude, paralelos e
meridianos nas representações
cartográficas:

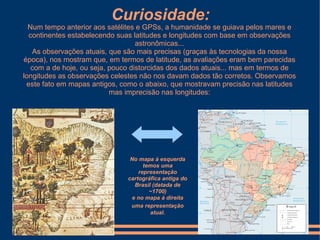

19. Curiosidade:
Num tempo anterior aos satélites e GPSs, a humanidade se guiava pelos mares e
continentes estabelecendo suas latitudes e longitudes com base em observações
astronômicas...
As observações atuais, que são mais precisas (graças às tecnologias da nossa
época), nos mostram que, em termos de latitude, as avaliações eram bem parecidas
com a de hoje, ou seja, pouco distorcidas dos dados atuais... mas em termos de
longitudes as observações celestes não nos davam dados tão corretos. Observamos
este fato em mapas antigos, como o abaixo, que mostravam precisão nas latitudes
mas imprecisão nas longitudes:
No mapa à esquerda
temos uma
representação
cartográfica antiga do
Brasil (datada de
~1700)
e no mapa à direita
uma representação
atual.

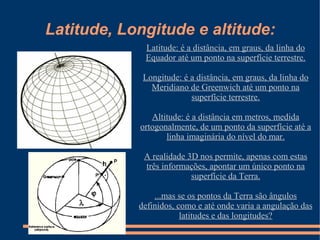

20. Latitude, Longitude e altitude:
Latitude: é a distância, em graus, da linha do
Equador até um ponto na superfície terrestre.
Longitude: é a distância, em graus, da linha do
Meridiano de Greenwich até um ponto na
superfície terrestre.
Altitude: é a distância em metros, medida
ortogonalmente, de um ponto da superfície até a
linha imaginária do nível do mar.
A realidade 3D nos permite, apenas com estas
três informações, apontar um único ponto na
superfície da Terra.
...mas se os pontos da Terra são ângulos
definidos, como e até onde varia a angulação das
latitudes e das longitudes?

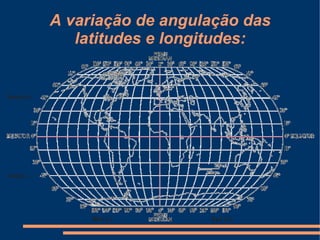

21. A variação de angulação das
latitudes e longitudes:

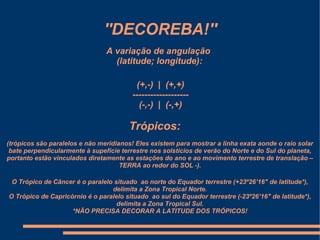

22. ''DECOREBA!''
A variação de angulação
(latitude; longitude):
(+,-) | (+,+)
-------------------
(-,-) | (-,+)
Trópicos:
(trópicos são paralelos e não meridianos! Eles existem para mostrar a linha exata aonde o raio solar
bate perpendicularmente à supefície terrestre nos solstícios de verão do Norte e do Sul do planeta,
portanto estão vinculados diretamente as estações do ano e ao movimento terrestre de translação –
TERRA ao redor do SOL -).
O Trópico de Câncer é o paralelo situado ao norte do Equador terrestre (+23º26’16" de latitude*),
delimita a Zona Tropical Norte.
O Trópico de Capricórnio é o paralelo situado ao sul do Equador terrestre (-23º26’16" de latitude*),
delimita a Zona Tropical Sul.
*NÃO PRECISA DECORAR A LATITUDE DOS TRÓPICOS!

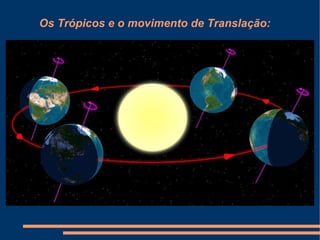

23. Os Trópicos e o movimento de Translação:

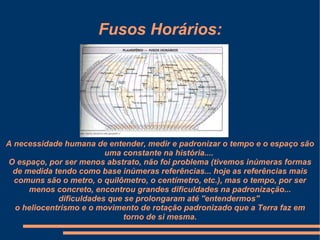

24. Fusos Horários:
A necessidade humana de entender, medir e padronizar o tempo e o espaço são
uma constante na história....
O espaço, por ser menos abstrato, não foi problema (tivemos inúmeras formas
de medida tendo como base inúmeras referências... hoje as referências mais
comuns são o metro, o quilômetro, o centímetro, etc.), mas o tempo, por ser
menos concreto, encontrou grandes dificuldades na padronização...
dificuldades que se prolongaram até ''entendermos''
o heliocentrismo e o movimento de rotação padronizado que a Terra faz em
torno de si mesma.

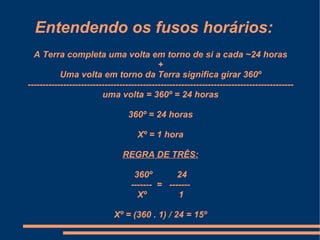

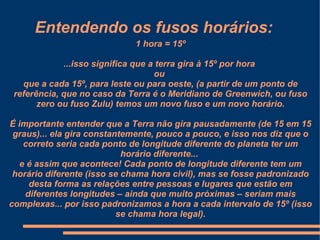

25. Entendendo os fusos horários:
A Terra completa uma volta em torno de si a cada ~24 horas
+
Uma volta em torno da Terra significa girar 360º
------------------------------------------------------------------------------------------
uma volta = 360º = 24 horas
360º = 24 horas
Xº = 1 hora
REGRA DE TRÊS:
360º 24
------- = -------
Xº 1
Xº = (360 . 1) / 24 = 15º

26. Entendendo os fusos horários:
1 hora = 15º
...isso significa que a terra gira à 15º por hora
ou
que a cada 15º, para leste ou para oeste, (a partir de um ponto de
referência, que no caso da Terra é o Meridiano de Greenwich, ou fuso
zero ou fuso Zulu) temos um novo fuso e um novo horário.
É importante entender que a Terra não gira pausadamente (de 15 em 15
graus)... ela gira constantemente, pouco a pouco, e isso nos diz que o
correto seria cada ponto de longitude diferente do planeta ter um
horário diferente...
e é assim que acontece! Cada ponto de longitude diferente tem um
horário diferente (isso se chama hora civil), mas se fosse padronizado
desta forma as relações entre pessoas e lugares que estão em
diferentes longitudes – ainda que muito próximas – seriam mais
complexas... por isso padronizamos a hora a cada intervalo de 15º (isso
se chama hora legal).

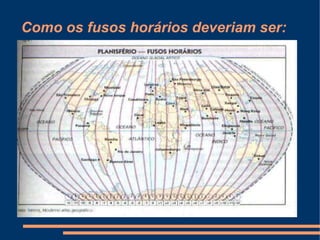

27. Como os fusos horários deveriam ser:

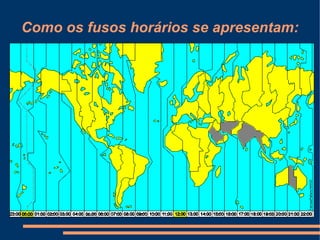

28. Como os fusos horários se apresentam:

29. Projeções Cartográficas:
''métodos'' de transformar um mundo 3D em um
mundo 2D:
Os sistemas de projeções cartográficas foram desenvolvidos para
dar uma solução ao problema da transferência de uma imagem da
superfície curva da esfera terrestre para um plano da carta, o que
sempre vai acarretar deformações.
Constituem-se de uma fórmula matemática que transforma as
coordenadas geográficas, a partir de uma superfície esférica
(elipsoidal), em coordenadas planas, mantendo correspondência
entre elas. O uso deste artifício geométrico das projeções consegue
reduzir as deformações, mas nunca eliminá-las.

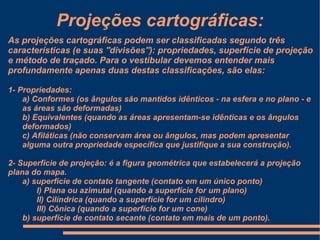

30. Projeções cartográficas:
As projeções cartográficas podem ser classificadas segundo três
características (e suas ''divisões''): propriedades, superfície de projeção
e método de traçado. Para o vestibular devemos entender mais
profundamente apenas duas destas classificações, são elas:
1- Propriedades:
a) Conformes (os ângulos são mantidos idênticos - na esfera e no plano - e
as áreas são deformadas)
b) Equivalentes (quando as áreas apresentam-se idênticas e os ângulos
deformados)
c) Afiláticas (não conservam área ou ângulos, mas podem apresentar
alguma outra propriedade específica que justifique a sua construção).
2- Superfície de projeção: é a figura geométrica que estabelecerá a projeção
plana do mapa.
a) superfície de contato tangente (contato em um único ponto)
I) Plana ou azimutal (quando a superfície for um plano)
II) Cilíndrica (quando a superfície for um cilindro)
III) Cônica (quando a superfície for um cone)
b) superfície de contato secante (contato em mais de um ponto).

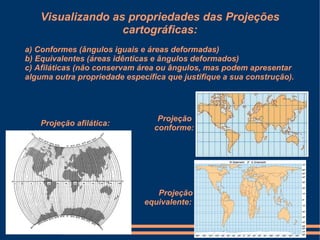

31. Visualizando as propriedades das Projeções
cartográficas:
a) Conformes (ângulos iguais e áreas deformadas)
b) Equivalentes (áreas idênticas e ângulos deformados)
c) Afiláticas (não conservam área ou ângulos, mas podem apresentar
alguma outra propriedade específica que justifique a sua construção).
Projeção
Projeção afilática:
conforme:
Projeção
equivalente:

32. Visualizando as superfícies de projeções das Projeções
cartográficas:
a) superfície de contato tangente
(contato em um único ponto)
I) Plana ou azimutal (quando
a superfície for um plano)
II) Cilíndrica (quando a
superfície for um cilindro)
III) Cônica (quando a
superfície for um cone)
b) superfície de contato secante
(contato em mais de um ponto).

33. DUAS QUESTÕES CURIOSAS:
1- O símbolo da ONU (mostrado abaixo) pode ser
comparado a um tipo de projeção. Qual seria?
(a) Projeção afilática
(b) Projeção conforme plana/azimutal polar
com o pólo sul como referência
(c) Projeção conforme plana/azimutal polar com
o pólo norte como referência
(d) Projeção equivalente cilíndrica
(e) Projeção equivalente plana/azimutal polar
com o pólo sul como referência
2- Observando os países que estão mais perto do centro
da projeção, responda:
Por que será que foi escolhido este tipo de projeção para representar a ONU?

34. Os ''Centrismos'':
As representações cartográficas como expressões e
estratégias políticas:
''O centro do mundo esta em todo lugar, o mundo é o que se vê de onde se está.''
(Milton Santos)
O centro do mundo é a única verdade mentirosa e a única mentira verdadeira, pois ao
mesmo tempo que se encontra em todo lugar, não se encontra em nenhum.

35. Os ''Centrismos'':
(o Eurocentrismo e seu simbolismo:
um caso histórico e peculiar)

36. As principais projeções (Mercator e Peters):
1569 - Projeção de Mercator (Cilíndrica e conforme):
Nesta projeção os meridianos e os paralelos são linhas retas que se cortam em
ângulos retos. Corresponde a um tipo cilíndrico pouco modificado. Nela as
regiões polares aparecem muito exageradas.
1973 - Projeção de Peters (Cilíndrica e equivalente):
Nesta projeção as retas perpendiculares aos paralelos e as linhas meridianas
têm intervalos menores, resultando na representação mais correta das massas
continentais. Há, também, um significativo achatamento no sentido Leste-Oeste
e alongamento no sentido Norte-Sul.
Projeção de Mercator: Observe Projeção de Peters:
atentamente a
Groelândia e
sua
representação
nas duas
projeções

37. Cartografia Temática:
As representações cartográficas não buscam trazer apenas informações topográficas/matemáticas,
podem trazer informações geomorfológicas, sociais, geológicas, políticas, econômicas, etc., neste
caso chamamos a cartografia de CARTOGRAFIA TEMÁTICA. Vejamos alguns casos:

38. A cartografia como instrumento crítico:

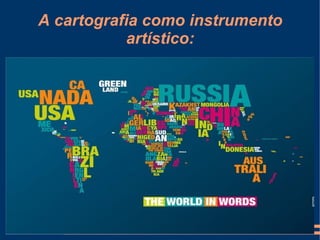

40. A cartografia como instrumento
artístico:
