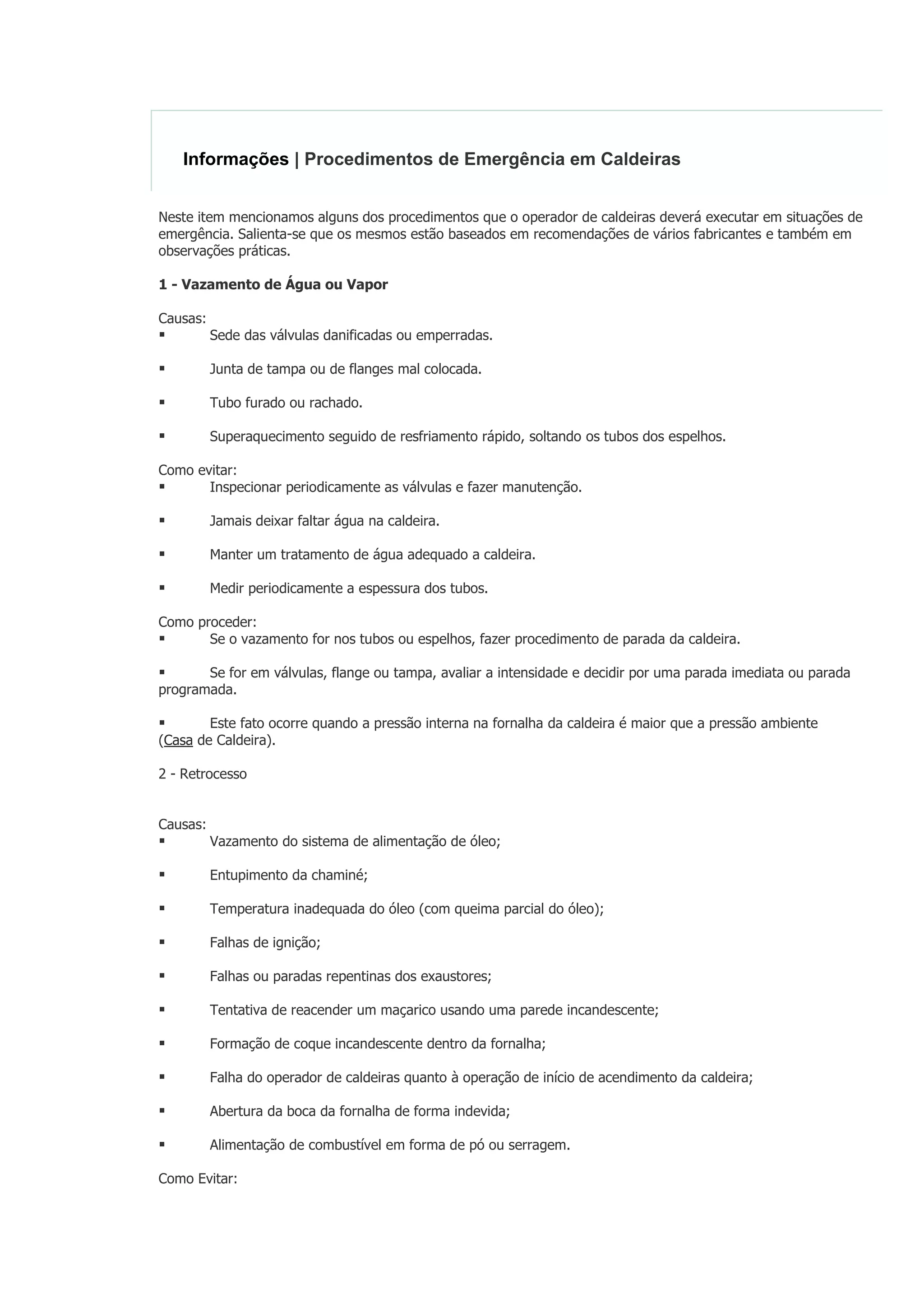

1. Informações | Procedimentos de Emergência em Caldeiras
Neste item mencionamos alguns dos procedimentos que o operador de caldeiras deverá executar em situações de
emergência. Salienta-se que os mesmos estão baseados em recomendações de vários fabricantes e também em
observações práticas.
1 - Vazamento de Água ou Vapor
Causas:
 Sede das válvulas danificadas ou emperradas.
 Junta de tampa ou de flanges mal colocada.
 Tubo furado ou rachado.
 Superaquecimento seguido de resfriamento rápido, soltando os tubos dos espelhos.
Como evitar:
 Inspecionar periodicamente as válvulas e fazer manutenção.
 Jamais deixar faltar água na caldeira.
 Manter um tratamento de água adequado a caldeira.
 Medir periodicamente a espessura dos tubos.
Como proceder:
 Se o vazamento for nos tubos ou espelhos, fazer procedimento de parada da caldeira.
 Se for em válvulas, flange ou tampa, avaliar a intensidade e decidir por uma parada imediata ou parada
programada.
 Este fato ocorre quando a pressão interna na fornalha da caldeira é maior que a pressão ambiente
(Casa de Caldeira).
2 - Retrocesso
Causas:
 Vazamento do sistema de alimentação de óleo;
 Entupimento da chaminé;
 Temperatura inadequada do óleo (com queima parcial do óleo);
 Falhas de ignição;
 Falhas ou paradas repentinas dos exaustores;
 Tentativa de reacender um maçarico usando uma parede incandescente;
 Formação de coque incandescente dentro da fornalha;
 Falha do operador de caldeiras quanto à operação de início de acendimento da caldeira;
 Abertura da boca da fornalha de forma indevida;
 Alimentação de combustível em forma de pó ou serragem.
Como Evitar:

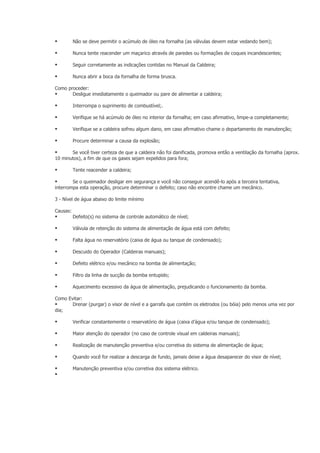

2.  Não se deve permitir o acúmulo de óleo na fornalha (as válvulas devem estar vedando bem);
 Nunca tente reacender um maçarico através de paredes ou formações de coques incandescentes;
 Seguir corretamente as indicações contidas no Manual da Caldeira;
 Nunca abrir a boca da fornalha de forma brusca.
Como proceder:
 Desligue imediatamente o queimador ou pare de alimentar a caldeira;
 Interrompa o suprimento de combustível;.
 Verifique se há acúmulo de óleo no interior da fornalha; em caso afirmativo, limpe-a completamente;
 Verifique se a caldeira sofreu algum dano, em caso afirmativo chame o departamento de manutenção;
 Procure determinar a causa da explosão;
 Se você tiver certeza de que a caldeira não foi danificada, promova então a ventilação da fornalha (aprox.
10 minutos), a fim de que os gases sejam expelidos para fora;
 Tente reacender a caldeira;
 Se o queimador desligar em segurança e você não conseguir acendê-lo após a terceira tentativa,
interrompa esta operação, procure determinar o defeito; caso não encontre chame um mecânico.
3 - Nível de água abaixo do limite mínimo
Causas:
 Defeito(s) no sistema de controle automático de nível;
 Válvula de retenção do sistema de alimentação de água está com defeito;
 Falta água no reservatório (caixa de água ou tanque de condensado);
 Descuido do Operador (Caldeiras manuais);
 Defeito elétrico e/ou mecânico na bomba de alimentação;
 Filtro da linha de sucção da bomba entupido;
 Aquecimento excessivo da água de alimentação, prejudicando o funcionamento da bomba.
Como Evitar:
 Drenar (purgar) o visor de nível e a garrafa que contém os eletrodos (ou bóia) pelo menos uma vez por
dia;
 Verificar constantemente o reservatório de água (caixa d’água e/ou tanque de condensado);
 Maior atenção do operador (no caso de controle visual em caldeiras manuais);
 Realização de manutenção preventiva e/ou corretiva do sistema de alimentação de água;
 Quando você for realizar a descarga de fundo, jamais deixe a água desaparecer do visor de nível;
 Manutenção preventiva e/ou corretiva dos sistema elétrico.


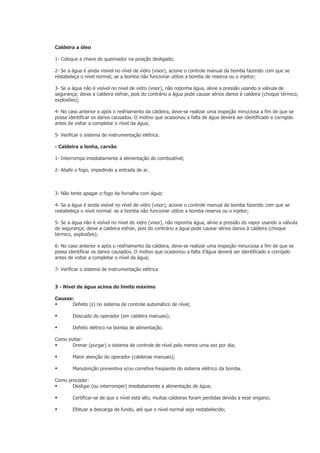

3. Caldeira a óleo
1- Coloque a chave do queimador na posição desligado;
2- Se a água é ainda visível no nível de vidro (visor), acione o controle manual da bomba fazendo com que se
restabeleça o nível normal; se a bomba não funcionar utilize a bomba de reserva ou o injetor;
3- Se a água não é visível no nível de vidro (visor), não reponha água, alivie a pressão usando a válvula de
segurança; deixe a caldeira esfriar, pois do contrário a água pode causar sérios danos à caldeira (choque térmico,
explosões);
4- No caso anterior e após o resfriamento da caldeira, deve-se realizar uma inspeção minuciosa a fim de que se
possa identificar os danos causados. O motivo que ocasionou a falta de água deverá ser identificado e corrigido
antes de voltar a completar o nível da água;
5- Verificar o sistema de instrumentação elétrica.
- Caldeira a lenha, carvão
1- Interrompa imediatamente a alimentação do combustível;
2- Abafe o fogo, impedindo a entrada de ar.
3- Não tente apagar o fogo da fornalha com água;
4- Se a água é ainda visível no nível de vidro (visor), acione o controle manual da bomba fazendo com que se
restabeleça o nível normal: se a bomba não funcionar utilize a bomba reserva ou o injetor;
5- Se a água não é visível no nível do vidro (visor), não reponha água, alivie a pressão do vapor usando a válvula
de segurança; deixe a caldeira esfriar, pois do contrário a água pode causar sérios danos à caldeira (choque
térmico, explosões);
6- No caso anterior e após o resfriamento da caldeira, deve-se realizar uma inspeção minuciosa a fim de que se
possa identificar os danos causados. O motivo que ocasionou a falta d’água deverá ser identificado e corrigido
antes de voltar a completar o nível da água;
7- Verificar o sistema de instrumentação elétrica
3 - Nível de água acima do limite máximo
Causas:
 Defeito (s) no sistema de controle automático de nível;
 Descuido do operador (em caldeira manuais);
 Defeito elétrico na bomba de alimentação.
Como evitar:
 Drenar (purgar) o sistema de controle de nível pelo menos uma vez por dia;
 Maior atenção do operador (caldeiras manuais);
 Manutenção preventiva e/ou corretiva freqüente do sistema elétrico da bomba.
Como proceder:
 Desligar (ou interromper) imediatamente a alimentação de água;
 Certificar-se de que o nível está alto, muitas caldeiras foram perdidas devido a esse engano;
 Efetuar a descarga de fundo, até que o nível normal seja restabelecido;

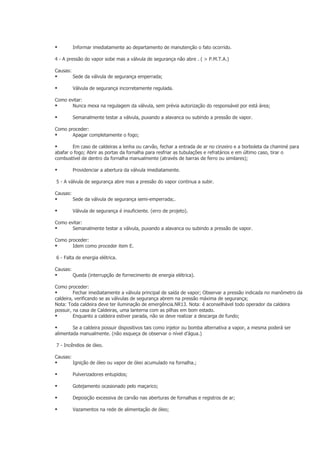

4.  Informar imediatamente ao departamento de manutenção o fato ocorrido.
4 - A pressão do vapor sobe mas a válvula de segurança não abre . ( > P.M.T.A.)
Causas:
 Sede da válvula de segurança emperrada;
 Válvula de segurança incorretamente regulada.
Como evitar:
 Nunca mexa na regulagem da válvula, sem prévia autorização do responsável por está área;
 Semanalmente testar a válvula, puxando a alavanca ou subindo a pressão de vapor.
Como proceder:
 Apagar completamente o fogo;
 Em caso de caldeiras a lenha ou carvão, fechar a entrada de ar no cinzeiro e a borboleta da chaminé para
abafar o fogo; Abrir as portas da fornalha para resfriar as tubulações e refratários e em último caso, tirar o
combustível de dentro da fornalha manualmente (através de barras de ferro ou similares);
 Providenciar a abertura da válvula imediatamente.
5 - A válvula de segurança abre mas a pressão do vapor continua a subir.
Causas:
 Sede da válvula de segurança semi-emperrada;.
 Válvula de segurança é insuficiente. (erro de projeto).
Como evitar:
 Semanalmente testar a válvula, puxando a alavanca ou subindo a pressão de vapor.
Como proceder:
 Idem como proceder item E.
6 - Falta de energia elétrica.
Causas:
 Queda (interrupção de fornecimento de energia elétrica).
Como proceder:
 Fechar imediatamente a válvula principal de saída de vapor; Observar a pressão indicada no manômetro da
caldeira, verificando se as válvulas de segurança abrem na pressão máxima de segurança;
Nota: Toda caldeira deve ter iluminação de emergência.NR13. Nota: é aconselhável todo operador da caldeira
possuir, na casa de Caldeiras, uma lanterna com as pilhas em bom estado.
 Enquanto a caldeira estiver parada, não se deve realizar a descarga de fundo;
 Se a caldeira possuir dispositivos tais como injetor ou bomba alternativa a vapor, a mesma poderá ser
alimentada manualmente. (não esqueça de observar o nível d’água.)
7 - Incêndios de óleo.
Causas:
 Ignição de óleo ou vapor de óleo acumulado na fornalha.;
 Pulverizadores entupidos;
 Gotejamento ocasionado pelo maçarico;
 Deposição excessiva de carvão nas aberturas de fornalhas e registros de ar;
 Vazamentos na rede de alimentação de óleo;

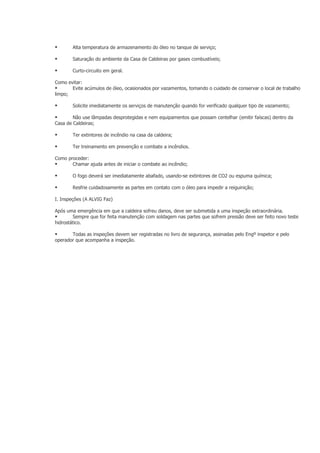

5.  Alta temperatura de armazenamento do óleo no tanque de serviço;
 Saturação do ambiente da Casa de Caldeiras por gases combustíveis;
 Curto-circuito em geral.
Como evitar:
 Evite acúmulos de óleo, ocasionados por vazamentos, tomando o cuidado de conservar o local de trabalho
limpo;
 Solicite imediatamente os serviços de manutenção quando for verificado qualquer tipo de vazamento;
 Não use lâmpadas desprotegidas e nem equipamentos que possam centelhar (emitir faíscas) dentro da
Casa de Caldeiras;
 Ter extintores de incêndio na casa da caldeira;
 Ter treinamento em prevenção e combate a incêndios.
Como proceder:
 Chamar ajuda antes de iniciar o combate ao incêndio;
 O fogo deverá ser imediatamente abafado, usando-se extintores de CO2 ou espuma química;
 Resfrie cuidadosamente as partes em contato com o óleo para impedir a reiguinição;
I. Inspeções (A ALVIG Faz)
Após uma emergência em que a caldeira sofreu danos, deve ser submetida a uma inspeção extraordinária.
 Sempre que for feita manutenção com soldagem nas partes que sofrem pressão deve ser feito novo teste
hidrostático.
 Todas as inspeções devem ser registradas no livro de segurança, assinadas pelo Engº inspetor e pelo
operador que acompanha a inspeção.
