- 1. 1 Prevenção contra Explosões eoutros Riscos da Operação de Caldeiras e Sistemas de Vapor Palmas/PR

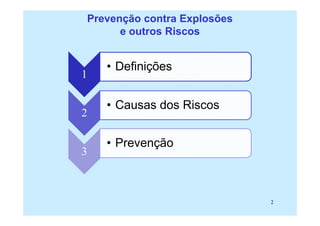

- 2. 2 1 • Definições 2 • Causasdos Riscos 3 • Prevenção Prevenção contra Explosões e outros Riscos

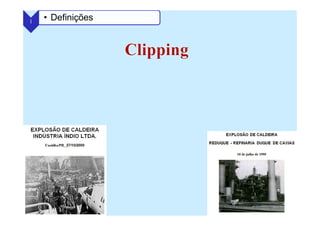

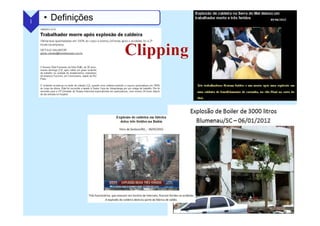

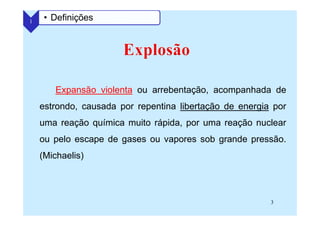

- 3. 3 Expansão violenta ouarrebentação, acompanhada de estrondo, causada por repentina libertação de energia por uma reação química muito rápida, por uma reação nuclear ou pelo escape de gases ou vapores sob grande pressão. (Michaelis) 1 • Definições

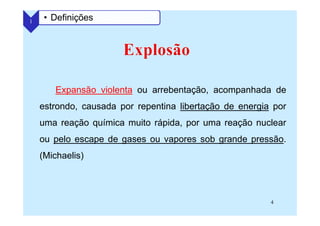

- 4. 4 Expansão violenta ouarrebentação, acompanhada de estrondo, causada por repentina libertação de energia por uma reação química muito rápida, por uma reação nuclear ou pelo escape de gases ou vapores sob grande pressão. (Michaelis) 1 • Definições

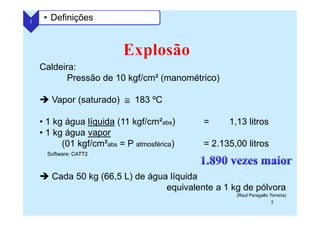

- 5. 5 Caldeira: Pressão de 10kgf/cm² (manométrico) Vapor (saturado) ≅≅≅≅ 183 ºC • 1 kg água líquida (11 kgf/cm²abs) = 1,13 litros • 1 kg água vapor (01 kgf/cm²abs = P atmosférica) = 2.135,00 litros Cada 50 kg (66,5 L) de água líquida equivalente a 1 kg de pólvora (Raul Peragallo Torreira) 1 • Definições Software: CATT2
- 6.
- 7.
- 8.
- 9.

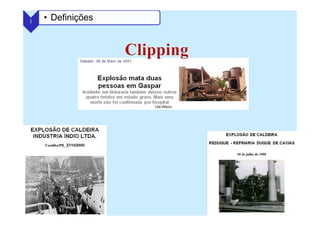

- 10.

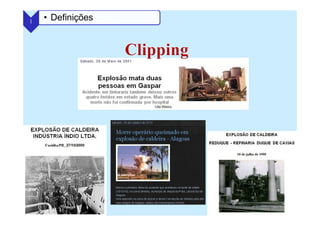

- 11.

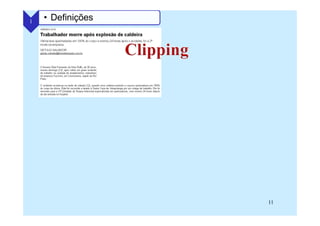

- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.

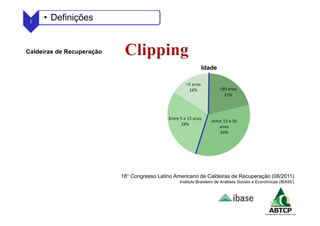

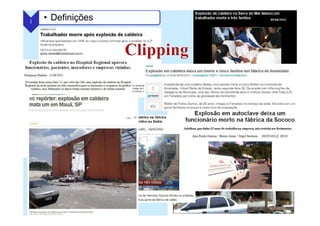

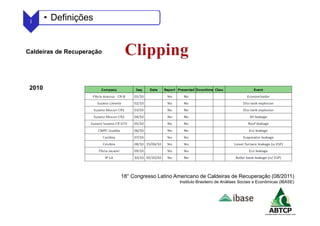

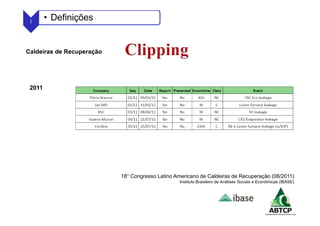

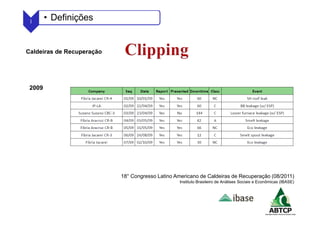

- 19. 18° Congresso LatinoAmericano de Caldeiras de Recuperação (08/2011) Instituto Brasileiro de Análises Sociais e Econômicas (IBASE) Caldeiras de Recuperação 1 • Definições 2009
- 20. 18° Congresso LatinoAmericano de Caldeiras de Recuperação (08/2011) Instituto Brasileiro de Análises Sociais e Econômicas (IBASE) Caldeiras de Recuperação 1 • Definições 2010
- 21. 18° Congresso LatinoAmericano de Caldeiras de Recuperação (08/2011) Instituto Brasileiro de Análises Sociais e Econômicas (IBASE) Caldeiras de Recuperação 1 • Definições 2011
- 22. 18° Congresso LatinoAmericano de Caldeiras de Recuperação (08/2011) Instituto Brasileiro de Análises Sociais e Econômicas (IBASE) Caldeiras de Recuperação 1 • Definições Idade
- 23. 23 2 • Causasdos Riscos - Erro Humano (Operação) - Manutenção incorreta - Materiais (corrosão, etc.) - Procedimentos incorretos - Processo (definição de consumo, etc.)
- 24. 24 2 • Causasdos Riscos - Erro Humano (Operação) - Manutenção incorreta - Materiais (corrosão, etc.) - Procedimentos incorretos - Processo (definição de consumo, etc.)

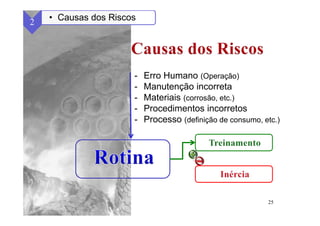

- 25. 25 2 • Causasdos Riscos - Erro Humano (Operação) - Manutenção incorreta - Materiais (corrosão, etc.) - Procedimentos incorretos - Processo (definição de consumo, etc.)

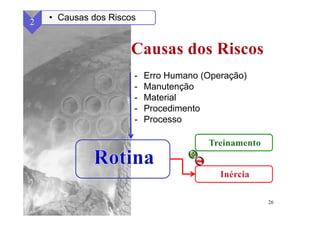

- 26. 26 2 • Causasdos Riscos - Erro Humano (Operação) - Manutenção - Material - Procedimento - Processo

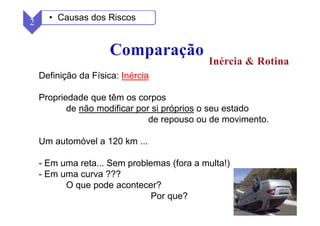

- 27. 27 Definição da Física:Inércia Propriedade que têm os corpos de não modificar por si próprios o seu estado de repouso ou de movimento. Um automóvel a 120 km ... - Em uma reta... Sem problemas (fora a multa!) - Em uma curva ??? O que pode acontecer? Por que? 2 • Causas dos Riscos

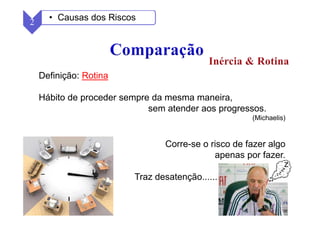

- 28. 28 Definição: Rotina Hábito deproceder sempre da mesma maneira, sem atender aos progressos. (Michaelis) Corre-se o risco de fazer algo apenas por fazer. Traz desatenção................................. 2 • Causas dos Riscos
- 29. 29 É como dirigirum automóvel: Pela primeira vez atenção.... Depois que virou rotina ... 2 • Causas dos Riscos
- 30. 30 É como dirigirum automóvel: Pela primeira vez atenção.... Depois que virou rotina ... É aí que mora o perigo! 2 • Causas dos Riscos

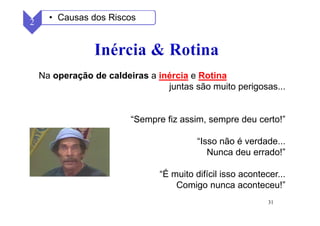

- 31. 31 Na operação decaldeiras a inércia e Rotina juntas são muito perigosas... “Sempre fiz assim, sempre deu certo!” “Isso não é verdade... Nunca deu errado!” “É muito difícil isso acontecer... Comigo nunca aconteceu!” 2 • Causas dos Riscos

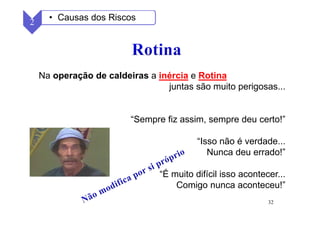

- 32. 32 2 • Causasdos Riscos Na operação de caldeiras a inércia e Rotina juntas são muito perigosas... “Sempre fiz assim, sempre deu certo!” “Isso não é verdade... Nunca deu errado!” “É muito difícil isso acontecer... Comigo nunca aconteceu!”

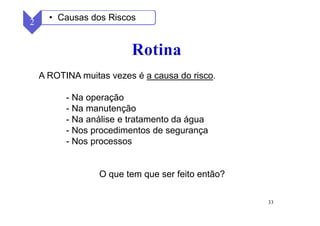

- 33. 33 A ROTINA muitasvezes é a causa do risco. - Na operação - Na manutenção - Na análise e tratamento da água - Nos procedimentos de segurança - Nos processos O que tem que ser feito então? 2 • Causas dos Riscos
- 34. 34 A ROTINA muitasvezes é a causa do risco. - Na operação - Na manutenção - Na análise e tratamento da água - Nos procedimentos de segurança - Nos processos 2 • Causas dos Riscos Ou é a sogra?

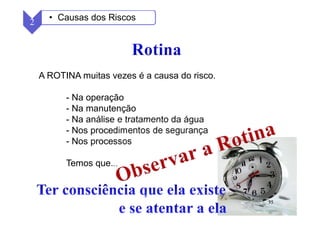

- 35. 35 A ROTINA muitasvezes é a causa do risco. - Na operação - Na manutenção - Na análise e tratamento da água - Nos procedimentos de segurança - Nos processos Temos que... 2 • Causas dos Riscos

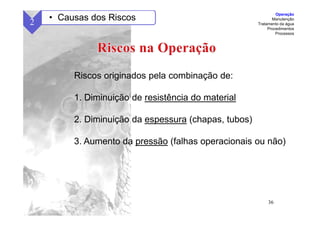

- 36. 36 Riscos originados pelacombinação de: 1. Diminuição de resistência do material 2. Diminuição da espessura (chapas, tubos) 3. Aumento da pressão (falhas operacionais ou não) 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

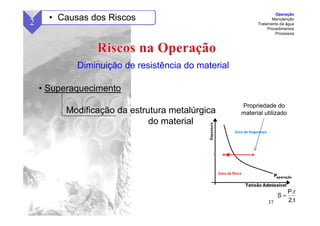

- 37. 37 • Superaquecimento Modificação daestrutura metalúrgica do material Diminuição de resistência do material 2 • Causas dos Riscos Propriedade do material utilizado 2.t P.r S = Operação Manutenção Tratamento da água Procedimentos Processos

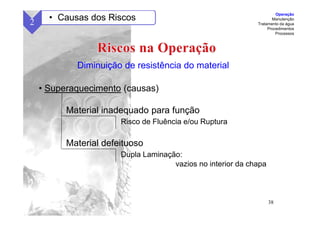

- 38. 38 • Superaquecimento (causas) Materialinadequado para função Risco de Fluência e/ou Ruptura Material defeituoso Dupla Laminação: vazios no interior da chapa Diminuição de resistência do material 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

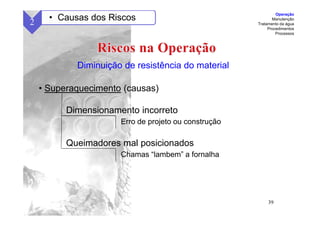

- 39. 39 • Superaquecimento (causas) Dimensionamentoincorreto Erro de projeto ou construção Queimadores mal posicionados Chamas “lambem” a fornalha Diminuição de resistência do material 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

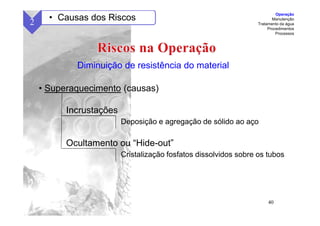

- 40. 40 • Superaquecimento (causas) Incrustações Deposiçãoe agregação de sólido ao aço Ocultamento ou “Hide-out” Cristalização fosfatos dissolvidos sobre os tubos Diminuição de resistência do material 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

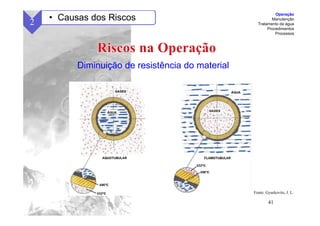

- 41. 41 Diminuição de resistênciado material Fonte: Gyurkovits, J. L. 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos
- 42. 42 • Superaquecimento (causas) MarchaForçada Excesso de fogo na fornalha Falta de água Ausência de refrigeração Tubo exposto a temperaturas ≅ 500°C Diminuição de resistência do material 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

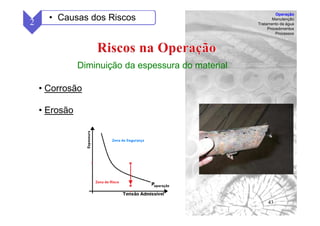

- 43. 43 Diminuição da espessurado material • Corrosão • Erosão 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos
- 44. 44 Diminuição da espessurado material • Corrosão perigosa porque: Pressostatos, válvulas de segurança NÃO detectam É descoberta apenas por meio de inspeções. Pode ser: Interna Externa 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

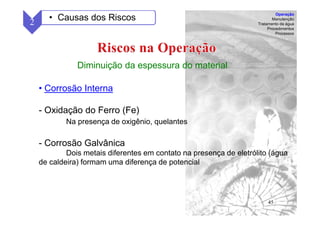

- 45. 45 Diminuição da espessurado material • Corrosão Interna - Oxidação do Ferro (Fe) Na presença de oxigênio, quelantes - Corrosão Galvânica Dois metais diferentes em contato na presença de eletrólito (água de caldeira) formam uma diferença de potencial 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

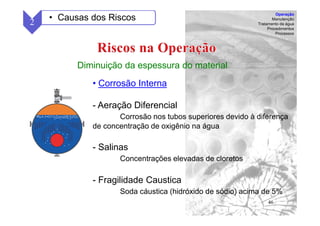

- 46. 46 Diminuição da espessurado material • Corrosão Interna - Aeração Diferencial Corrosão nos tubos superiores devido à diferença de concentração de oxigênio na água - Salinas Concentrações elevadas de cloretos - Fragilidade Caustica Soda cáustica (hidróxido de sódio) acima de 5% 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos
- 47. 47 Diminuição da espessurado material • Corrosão Externa - Temperaturas Altas (> 600°C) Superaquecedores e Ressuperaquecedores Depósitos de Cinzas facilitam o ataque do oxigênio - Temperaturas Baixas (< 160°C) É consequência do Enxofre no combustível Local da Instalação: umidade maresia atmosfera fortemente poluída 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

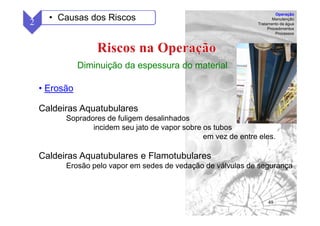

- 48. 48 Diminuição da espessurado material • Erosão Caldeiras Aquatubulares Sopradores de fuligem desalinhados incidem seu jato de vapor sobre os tubos em vez de entre eles. Caldeiras Aquatubulares e Flamotubulares Erosão pelo vapor em sedes de vedação de válvulas de segurança 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos
- 49. 49 Diminuição da espessurado material Quando Erosão e Corrosão se associam, os efeitos danosos são muito mais intensos que a soma de cada um, se agirem isoladamente. 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

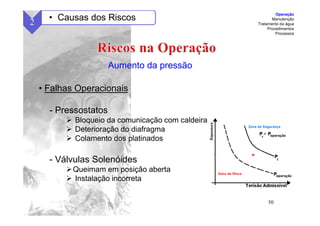

- 50. 50 Aumento da pressão •Falhas Operacionais - Pressostatos Bloqueio da comunicação com caldeira Deterioração do diafragma Colamento dos platinados - Válvulas Solenóides Queimam em posição aberta Instalação incorreta 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

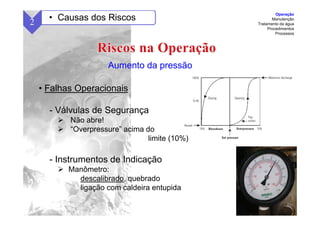

- 51. 51 Aumento da pressão •Falhas Operacionais - Válvulas de Segurança Não abre! “Overpressure” acima do limite (10%) - Instrumentos de Indicação Manômetro: descalibrado, quebrado ligação com caldeira entupida 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

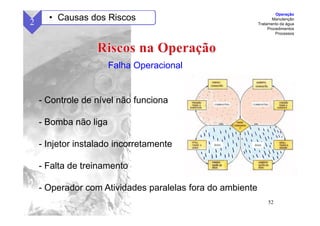

- 52. 52 Falha Operacional - Controlede nível não funciona - Bomba não liga - Injetor instalado incorretamente - Falta de treinamento - Operador com Atividades paralelas fora do ambiente 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

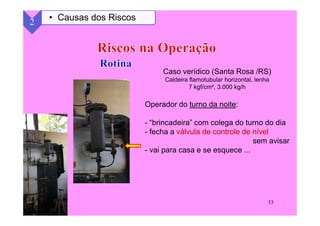

- 53. 53 Caso verídico (SantaRosa /RS) Caldeira flamotubular horizontal, lenha 7 kgf/cm², 3.000 kg/h Operador do turno da noite: - “brincadeira” com colega do turno do dia - fecha a válvula de controle de nível sem avisar - vai para casa e se esquece ... 2 • Causas dos Riscos

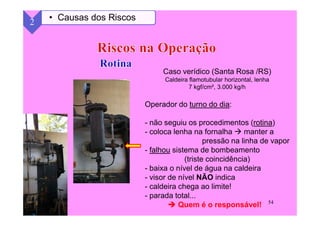

- 54. 54 Caso verídico (SantaRosa /RS) Caldeira flamotubular horizontal, lenha 7 kgf/cm², 3.000 kg/h Operador do turno do dia: - não seguiu os procedimentos (rotina) - coloca lenha na fornalha manter a pressão na linha de vapor - falhou sistema de bombeamento (triste coincidência) - baixa o nível de água na caldeira - visor de nível NÃO indica - caldeira chega ao limite! - parada total... Quem é o responsável! 2 • Causas dos Riscos

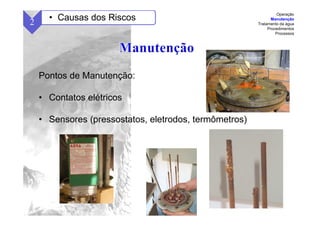

- 55. 55 Pontos de Manutenção: •Contatos elétricos • Sensores (pressostatos, eletrodos, termômetros) 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

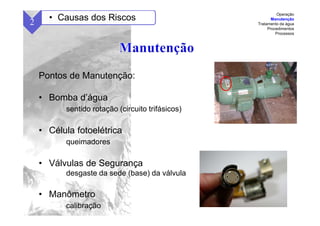

- 56. 56 Pontos de Manutenção: •Bomba d’água sentido rotação (circuito trifásicos) • Célula fotoelétrica queimadores • Válvulas de Segurança desgaste da sede (base) da válvula • Manômetro calibração 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

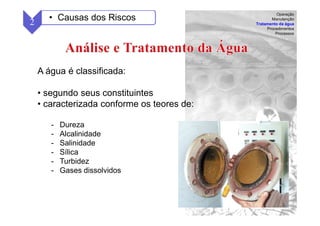

- 57. 57 A água éclassificada: • segundo seus constituintes • caracterizada conforme os teores de: - Dureza - Alcalinidade - Salinidade - Sílica - Turbidez - Gases dissolvidos 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

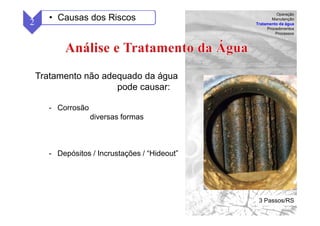

- 58. 58 Tratamento não adequadoda água pode causar: - Corrosão diversas formas - Depósitos / Incrustações / “Hideout” 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos 3 Passos/RS
- 59. 59 Pergunta: Já solicitaram oexame da água por outra empresa? É bom (por mais que seja contratual) averiguar a qualidade do serviço 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos 3 Passos/RS

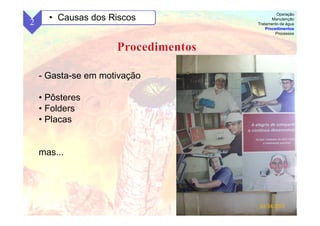

- 60. 60 - Gasta-se emmotivação • Pôsteres • Folders • Placas mas... 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

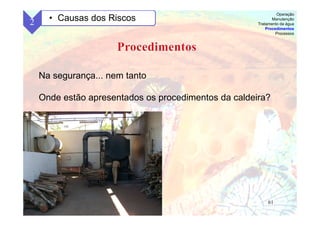

- 61. 61 Na segurança... nemtanto Onde estão apresentados os procedimentos da caldeira? 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

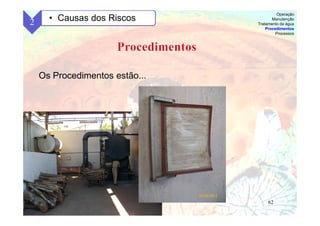

- 62. 62 Os Procedimentos estão... 2• Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

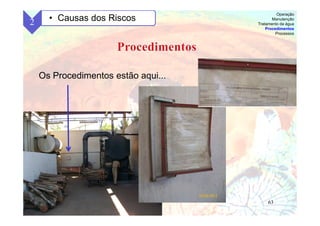

- 63. 63 Os Procedimentos estãoaqui... 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

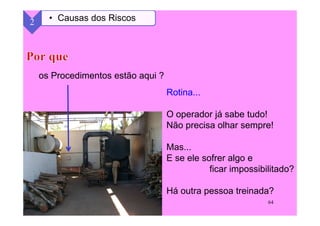

- 64. 64 os Procedimentos estãoaqui ? 2 • Causas dos Riscos Rotina... O operador já sabe tudo! Não precisa olhar sempre! Mas... E se ele sofrer algo e ficar impossibilitado? Há outra pessoa treinada?

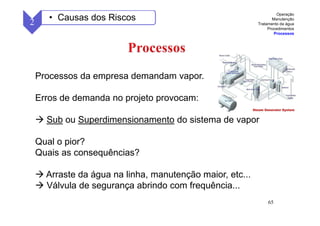

- 65. 65 Processos da empresademandam vapor. Erros de demanda no projeto provocam: Sub ou Superdimensionamento do sistema de vapor Qual o pior? Quais as consequências? Arraste da água na linha, manutenção maior, etc... Válvula de segurança abrindo com frequência... 2 • Causas dos Riscos Operação Manutenção Tratamento da água Procedimentos Processos

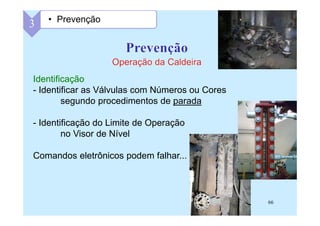

- 66. 66 3 • Prevenção Identificação -Identificar as Válvulas com Números ou Cores segundo procedimentos de parada - Identificação do Limite de Operação no Visor de Nível Comandos eletrônicos podem falhar...

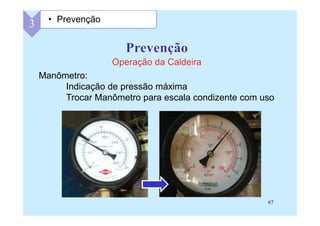

- 67. 67 Manômetro: Indicação de pressãomáxima Trocar Manômetro para escala condizente com uso 3 • Prevenção

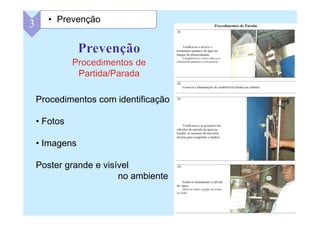

- 68. 68 Procedimentos com identificação •Fotos • Imagens Poster grande e visível no ambiente 3 • Prevenção

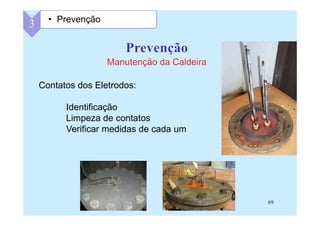

- 69. 69 Contatos dos Eletrodos: Identificação Limpezade contatos Verificar medidas de cada um 3 • Prevenção

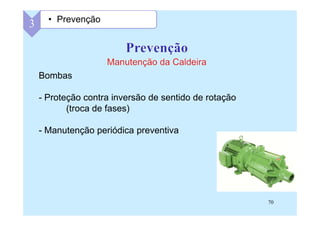

- 70. 70 Bombas - Proteção contrainversão de sentido de rotação (troca de fases) - Manutenção periódica preventiva 3 • Prevenção

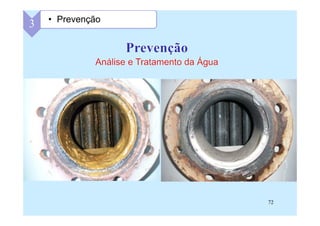

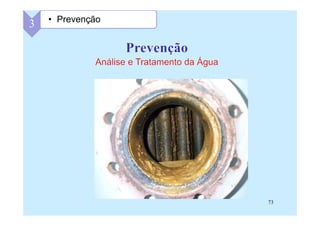

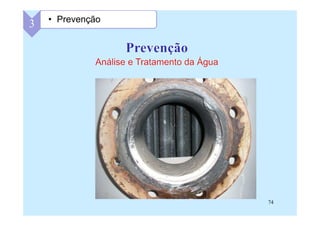

- 71. 71 3 • Prevenção Tratamentoadequado da água Análise com empresa de confiança Comparação com resultados de outra empresa? • É interessante! • Evita surpresas. • Pode confirmar os resultados da empresa ou não. Água na temperatura correta (se possível 80°C) 1 ano
- 72.
- 73.
- 74.

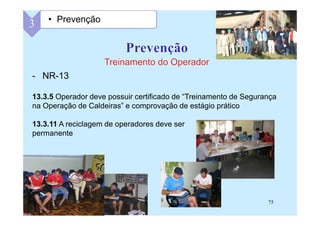

- 75. 75 - NR-13 13.3.5 Operadordeve possuir certificado de “Treinamento de Segurança na Operação de Caldeiras” e comprovação de estágio prático 13.3.11 A reciclagem de operadores deve ser permanente 3 • Prevenção
