Norma Regulamentadora NR 20
Líquidos e Combustíveis Inflamáveis

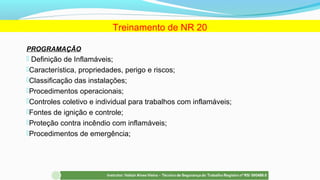

PROGRAMAÇÃO
 Definição de Inflamáveis;
Característica, propriedades, perigo e riscos;
Classificação das instalações;
Procedimentos operacionais;
Controles coletivo e individual para trabalhos com inflamáveis;
Fontes de ignição e controle;
Proteção contra incêndio com inflamáveis;
Procedimentos de emergência;
Treinamento de NR 20
Treinamento de NR 20

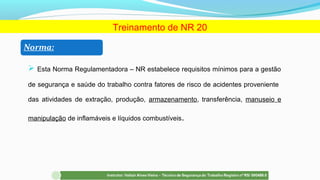

 Esta Norma Regulamentadora – NR estabelece requisitos mínimos para a gestão
de segurança e saúde do trabalho contra fatores de risco de acidentes proveniente
das atividades de extração, produção, armazenamento, transferência, manuseio e
manipulação de inflamáveis e líquidos combustíveis.
Treinamento de NR 20
Treinamento de NR 20

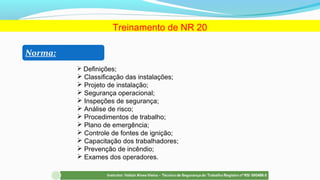

Norma:
 Definições;
 Classificação das instalações;
 Projeto de instalação;
 Segurança operacional;
 Inspeções de segurança;
 Análise de risco;
 Procedimentos de trabalho;
 Plano de emergência;
 Controle de fontes de ignição;
 Capacitação dos trabalhadores;
 Prevenção de incêndio;
 Exames dos operadores.

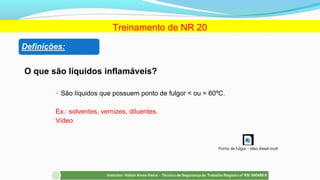

O que são líquidos inflamáveis?
 São líquidos que possuem ponto de fulgor < ou = 60ºC.
Ex.: solventes, vernizes, diluentes.
Vídeo
Treinamento de NR 20
Ponto de fulgor - óleo diesel.mp4

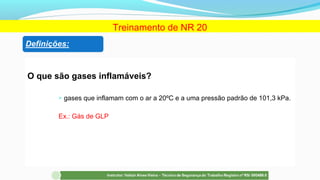

O que são gases inflamáveis?
 gases que inflamam com o ar a 20ºC e a uma pressão padrão de 101,3 kPa.
Ex.: Gás de GLP
Treinamento de NR 20

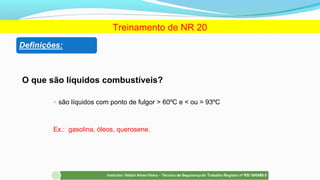

O que são líquidos combustíveis?
 são líquidos com ponto de fulgor > 60ºC e < ou = 93ºC
Ex.: gasolina, óleos, querosene.
Treinamento de NR 20
O que são poeiras inflamáveis?
 São geração em locais subterrâneas de carvão e minas, produzindo o risco
de inflamação e explosão.
Ex.: minas, vulcão.
Treinamento de NR 20
Treinamento de NR 20
ACIDENTE COM CAMINHÃO DE PRODUTOS PERIGOSOS.mp4
Treinamento de NR 20
Treinamento de NR 20

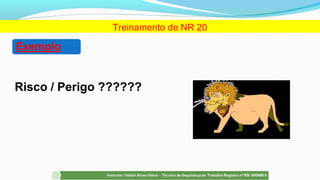

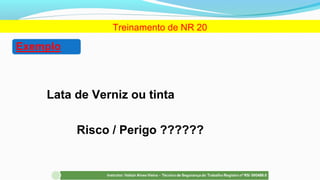

Risco / Perigo ??????
Risco / Perigo ??????
Lata de Verniz ou tinta
Treinamento de NR 20

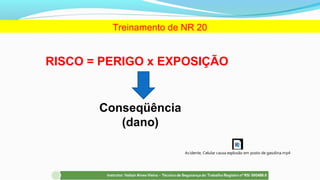

RISCO = PERIGO x EXPOSIÇÃO
Conseqüência
(dano)
Treinamento de NR 20
Acidente, Celular causa explosão em posto de gasolina.mp4

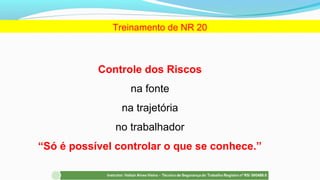

Controle dos Riscos
na fonte
na trajetória
no trabalhador
“Só é possível controlar o que se conhece.”
Treinamento de NR 20

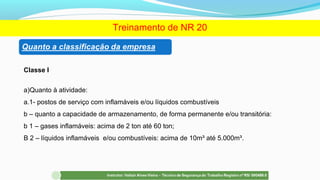

Classe I
a)Quanto à atividade:
a.1- postos de serviço com inflamáveis e/ou líquidos combustíveis
b – quanto a capacidade de armazenamento, de forma permanente e/ou transitória:
b 1 – gases inflamáveis: acima de 2 ton até 60 ton;
B 2 – líquidos inflamáveis e/ou combustíveis: acima de 10m³ até 5.000m³.
Treinamento de NR 20
Treinamento de NR 20

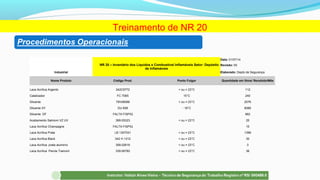

NR 20 – Inventário dos Líquidos e Combustível Inflamáveis Setor: Depósito
de Inflamáveis
Data: 01/07/14
Revisão: 00
Industrial Elaborado: Depto de Segurança
Nome Produto Código Prod. Ponto Fulgor Quantidade em litros/ Recebido/Mês
Laca Acrílica Argento 342C9772 < ou = 23°C 112
Catalizador FC 7065 15°C 240
Diluente 78V08088 < ou = 23°C 2076
Diluente SY DU 658 - 18°C 6066
Diluente DF FALTA FISPIQ 882
Acabamento Salmom VZ UV 399.05323 < ou = 23°C 25
Laca Acrílica Champagne FALTA FISPIQ 15
Laca Acrílica Prata LB 1307031 < ou = 23°C 1396
Laca Acrílica Black 342 H 1312 < ou = 23°C 30
Laca Acrílica prata aluminío 399.02616 < ou = 23°C 3
Laca Acrílica Perola Tramont 339.06760 < ou = 23°C 36
Treinamento de NR 20

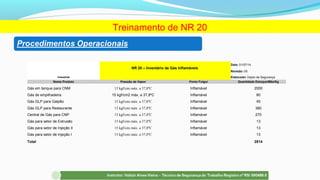

NR 20 – Inventário de Gás Inflamáveis
Data: 01/07/14
Revisão: 00
Industrial Elaborado: Depto de Segurança
Nome Produto Pressão de Vapor Ponto Fulgor Quantidade Estoque/Mês/Kg
Gás em tanque para CNM 15 kgf/cm2 máx. a 37,8ºC Inflamável 2000
Gás de empilhadeira 15 kgf/cm2 máx. a 37,8ºC Inflamável 80
Gás GLP para Galpão 15 kgf/cm2 máx. a 37,8ºC Inflamável 45
Gás GLP para Restaurante 15 kgf/cm2 máx. a 37,8ºC Inflamável 380
Central de Gás para CNP 15 kgf/cm2 máx. a 37,8ºC Inflamável 270
Gás para setor de Extrusão 15 kgf/cm2 máx. a 37,8ºC Inflamável 13
Gás para setor de Injeção II 15 kgf/cm2 máx. a 37,8ºC Inflamável 13
Gás para setor de Injeção I 15 kgf/cm2 máx. a 37,8ºC Inflamável 13
Total 2814
Treinamento de NR 20

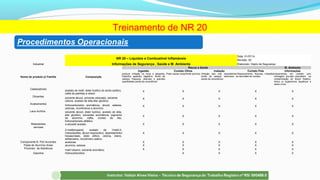

NR 20 – Líquidos e Combustível Inflamáveis
Data: 01/07/14
Revisão: 00
Industrial Informações de Segurança , Saúde e M. Ambiente Elaborado: Depto de Segurança
Nome do produto p/ Família Composição
Riscos a Saúde M. Ambiente
Ingestão Contato Olhos Inalação Contato Pele Informações
produzir irritação na boca e garganta,
Distúrbio aparelho digestivo, dores de
cabeça, fraqueza, desmaio e grandes
quantidades perda da consciência
Pode causar conjuntivite química Irritação das vias respiratórias,
dores de cabeça, desmaios e
perda da consciência.
Ressecamento, fissuras, irritações
e dermatite de contato.
Vazamentos em contato com
drenagem pluviais acarretará na
contaminação do lençol freático,
tóxico p/ organismos aquáticos e
seres vivos.
Catalizadores
acetato de metil, éster butílico do ácido acético,
nafta de petróleo e xileno
X X X X X
Diluentes
solvente álcool, solvente cetonado, solvente
cetona, acetato de etila éter glicólico
X X X X X
Acabamentos
hidrocarbonetos aromáticos, álcool, esteres,
cetonas, monômeros e alumínio
X X X X X
Laca Acrílica solvente álcool, éster butílico, acetato de etila,
éter glicólico, solventes aromáticos, pigmento
de alumínio, nafta, cloreto de lítio,
hidrocarboneto alifático
X X X X X
Retardantes 2-etoxietil acetato X X X X X
vernizes
2-metilpropanol, acetato de 1metil-2-
metoxiacetila, álcool isopropílico, dipentaeritritol
hexaacrilado, éster etílico, cetona, xileno,
etilbenzeno, monômero reativo.
X X X X X
Componente B. Poli Accordes acetonas X X X X X
Pasta de Alumínio Anew alumínio, esteres X X X X X
Promotor de Aderência
metil tolueno, solvente aromático X X X X X
Gasolina Hidrocarbonetos X X X X
Treinamento de NR 20
Industrial

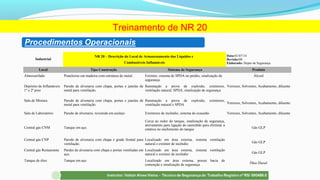

NR 20 – Descrição do Local de Armazenamento dos Líquidos e
Combustíveis Inflamáveis
Data:01/07/14
Revisão:00
Elaborado: Depto de Segurança
Local Tipo Construção Sistema de Segurança Produto
Almoxarifado Prateleiras em madeira com estrutura de metal. Extintor, sistema de SPDA no prédio, sinalização de
segurança.
Álcool
Depósito de Inflamáveis
1º e 2º piso
Parede de alvenaria com chapa, portas e janelas de
metal para ventilação.
Iluminação a prova de explosão, extintores,
ventilação natural, SPDA, sinalização de segurança
Vernizes, Solventes, Acabamento, diluente
Sala de Mistura Parede de alvenaria com chapa, portas e janelas de
metal para ventilação.
Iluminação a prova de explosão, extintores,
ventilação natural e SPDA Vernizes, Solventes, Acabamento, diluente
Sala de Laboratório Parede de alvenaria, revestida em azulejo Extintores de incêndio, sistema de exaustão Vernizes, Solventes, Acabamento, diluente
Central gás CNM Tanque em aço.
Cerca ao redor do tanque, sinalização de segurança,
aterramento para ligação do caminhão para eliminar a
estática no enchimento do tanque Gás GLP
Central gás CNP Parede de alvenaria com chapa e grade frontal para
ventilação.
Localizado em área externa, sistema ventilação
natural e extintor de incêndio Gás GLP
Central gás Restaurante Pardes de alvenaria com chapa e portas ventiladas em
aço.
Localizado em área externa, sistema ventilação
natural e extintor de incêndio Gás GLP
Tanque de óleo Tanque em aço. Localizado em área externa, possui bacia de
contenção e sinalização de segurança. Óleo Diesel
Treinamento de NR 20
Industrial
NR 20 – Líquidos e Combustíveis Inflamáveis
Analise Preliminar de Risco - APR
Data: 01/07/14
Revisão: 00
Elaborado: Depto de Segurança
EPI's: Luvas e Sapato de segurança
Atividades Riscos Medidas de Prevenção
Recebimento e descarregamento dos
inflamáveis.
1- Acidente com vazamento de vasilhames (latas) contaminação do meio
ambiente.
2- Acidente no manuseio de palets com empilhadeira.
1- Antes de descarregar os paletes, verificar se há latas furadas ou
amaçadas, ver condições carga;
2- Atenção do operador ao avançar com a empilhadeira sob o palet;
3- Atenção do operador ao retirar o palet;
4- Nunca empilhar dois paletes;
5- Em caso de vazamento do produto conter com areia ou serragem.
Transporte dos inflamáveis até o depósito. 1- Acidente com queda da carga ao ser transportado com a empilhadeira;
1- Evitar freadas bruscas com a empilhadeira;
2- Evitar o excesso de velocidade com a empilhadeira ;
3- Evitar que pessoas se aproxima próximo a empilhadeira durante o
transporte;
4- Nunca transportar dois paletes por vez.
Armazenamento dos inflamáveis no depósito de
inflamáveis.
1- Acidente com o excesso de empilhamento de latas;
2- Incêndio ….
1- Não bater as latas;
2- Retirar as latas amaçadas;
3- Nunca ultrapassar 5 latas de empilhamento.
Manipulação dos inflamáveis na sala de mistura. 1- Acidente com abertura das latas;
2- Acidentes com contado do produto com olhos e pele;
3- Intoxicação do operador através das vias respiratórias;
4- Incêndio através de uso de equipamentos que provoca chamas ou faíscas.
1- Não utilizar equipamentos elétrico ou objetos no local que provoque
faíscas ou fogo;
2- Usar EPI's (óculos de segurança, luvas de látex, respirador na
manipulação do produto.
Manutenção no depósito Incêndio com uso de soldas, furadeiras, discos de cortes.
1- Realizar trabalhos só com autorização e acompanhamento da segurança;
2- Fazer medições de gases;
3- Retirar inflamáveis do local;
4- Isolar a área.
Treinamento de NR 20

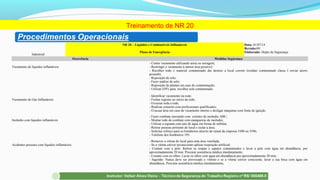

Industrial
NR 20 – Líquidos e Combustíveis Inflamáveis
Plano de Emergência
Data: 01/07/14
Revisão:00
Elaborado: Depto de Segurança
Ocorrência Medidas Segurança
Vazamento de líquidos inflamáveis
- Conter vazamento utilizando areia ou serragem;
- Restringir o vazamento à menor área possível;
- Recolher todo o material contaminado dar destino a local correto (resíduo contaminado classe I enviar aterro
proamb);
- Reposição de solo;
- Fazer análise de solo;
- Reposição de plantas em caso de contaminação;
- Utilizar EPI's para recolher solo contaminado.
Vazamento de Gás Inflamáveis
- Identificar vazamento na rede;
- Fechar registro no início da rede;
- Esvaziar toda a rede;
- Realizar conserto com profissionais qualificados;
- Evacuar área em caso de vazamento interno e desligar máquinas com fonte de ignição.
Incêndio com líquidos inflamáveis
- Fazer combate iniciando com extintor de incêndio ABC;
- Montar rede de combate com mangueiras de incêndio;
- Utilizar a espuma com jato de água em forma de neblina;
- Retirar pessoas próximo do local e isolar a área;
- Solicitar reforço para os bombeiros através do ramal da empresa 5300 ou 5396;
- Telefone dos bombeiros 193.
Acidentes pessoais com líquidos inflamáveis
- Remover a vítima do local para uma área ventilada;
- Se a vítima estiver inconsciente aplicar respiração artificial;
- Contato com a pele: Retirar as roupas e sapatos contaminados e lavar a pele com água em abundância, por
aproximadamente 20 min. Procurar assistência médica imediatamente;
- Contato com os olhos: Lavar os olhos com água em abundância por aproximadamente 20 min;
- Ingestão: Nunca deve ser provocado o vômito e se a vítima estiver consciente, lavar a sua boca com água em
abundância. Procurar assistência médica imediatamente,
Treinamento de NR 20
Treinamento de NR 20
Treinamento de NR 20
Norma:
FISPQ – Ficha de informação de
segurança de produtos químicos
Treinamento de NR 20

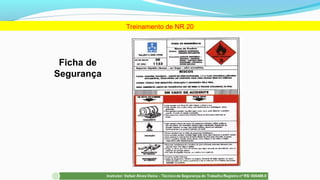

Ficha de
Segurança
Treinamento de NR 20

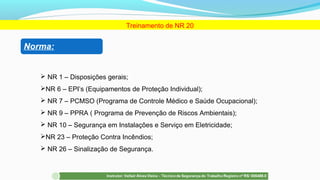

Norma:
 NR 1 – Disposições gerais;

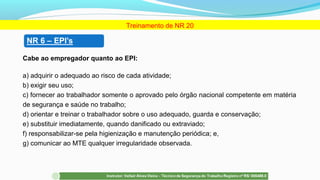

NR 6 – EPI’s (Equipamentos de Proteção Individual);

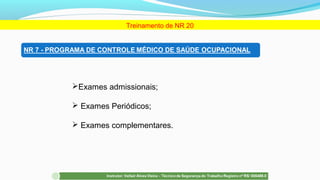

 NR 7 – PCMSO (Programa de Controle Médico e Saúde Ocupacional);

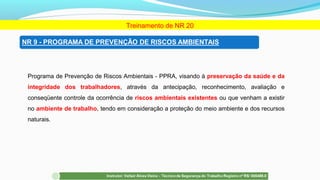

 NR 9 – PPRA ( Programa de Prevenção de Riscos Ambientais);
 NR 10 – Segurança em Instalações e Serviço em Eletricidade;
NR 23 – Proteção Contra Incêndios;
 NR 26 – Sinalização de Segurança.

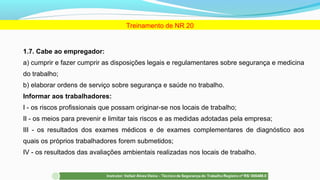

1.7. Cabe ao empregador:
a) cumprir e fazer cumprir as disposições legais e regulamentares sobre segurança e medicina
do trabalho;
b) elaborar ordens de serviço sobre segurança e saúde no trabalho.
Informar aos trabalhadores:
I - os riscos profissionais que possam originar-se nos locais de trabalho;
II - os meios para prevenir e limitar tais riscos e as medidas adotadas pela empresa;
III - os resultados dos exames médicos e de exames complementares de diagnóstico aos
quais os próprios trabalhadores forem submetidos;
IV - os resultados das avaliações ambientais realizadas nos locais de trabalho.
Treinamento de NR 20

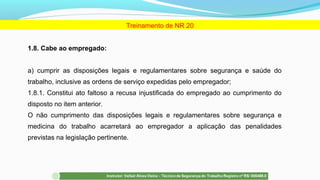

1.8. Cabe ao empregado:
a) cumprir as disposições legais e regulamentares sobre segurança e saúde do
trabalho, inclusive as ordens de serviço expedidas pelo empregador;
1.8.1. Constitui ato faltoso a recusa injustificada do empregado ao cumprimento do
disposto no item anterior.
O não cumprimento das disposições legais e regulamentares sobre segurança e
medicina do trabalho acarretará ao empregador a aplicação das penalidades
previstas na legislação pertinente.
Treinamento de NR 20

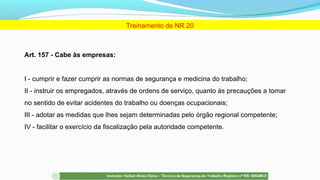

Art. 157 - Cabe às empresas:
I - cumprir e fazer cumprir as normas de segurança e medicina do trabalho;
II - instruir os empregados, através de ordens de serviço, quanto às precauções a tomar
no sentido de evitar acidentes do trabalho ou doenças ocupacionais;
III - adotar as medidas que lhes sejam determinadas pelo órgão regional competente;
IV - facilitar o exercício da fiscalização pela autoridade competente.
Treinamento de NR 20

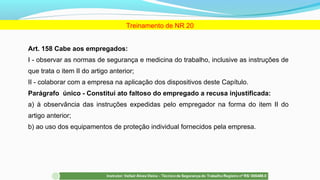

Art. 158 Cabe aos empregados:
I - observar as normas de segurança e medicina do trabalho, inclusive as instruções de
que trata o item II do artigo anterior;
II - colaborar com a empresa na aplicação dos dispositivos deste Capítulo.
Parágrafo único - Constitui ato faltoso do empregado a recusa injustificada:
a) à observância das instruções expedidas pelo empregador na forma do item II do
artigo anterior;
b) ao uso dos equipamentos de proteção individual fornecidos pela empresa.
Treinamento de NR 20

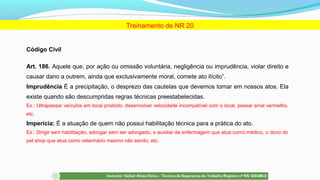

Código Civil
Art. 186. Aquele que, por ação ou omissão voluntária, negligência ou imprudência, violar direito e
causar dano a outrem, ainda que exclusivamente moral, comete ato ilícito”.
Imprudência É a precipitação, o desprezo das cautelas que devemos tomar em nossos atos. Ela
existe quando são descumpridas regras técnicas preestabelecidas.
Ex.: Ultrapassar veículos em local proibido, desenvolver velocidade incompatível com o local, passar sinal vermelho,
etc.
Imperícia: É a atuação de quem não possui habilitação técnica para a prática do ato.
Ex.: Dirigir sem habilitação, advogar sem ser advogado, o auxiliar de enfermagem que atua como médico, o dono do
pet shop que atua como veterinário mesmo não sendo, etc.
Treinamento de NR 20

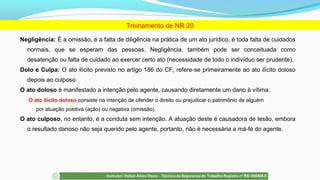

Negligência: É a omissão, é a falta de diligência na prática de um ato jurídico, é toda falta de cuidados
normais, que se esperam das pessoas. Negligência, também pode ser conceituada como
desatenção ou falta de cuidado ao exercer certo ato (necessidade de todo o indivíduo ser prudente).
Dolo e Culpa: O ato ilícito previsto no artigo 186 do CF, refere-se primeiramente ao ato ilícito doloso
depois ao culposo.
O ato doloso é manifestado a intenção pelo agente, causando diretamente um dano à vítima.
O ato ilícito doloso consiste na intenção de ofender o direito ou prejudicar o patrimônio de alguém
por atuação positiva (ação) ou negativa (omissão).
O ato culposo, no entanto, é a conduta sem intenção. A atuação deste é causadora de lesão, embora
o resultado danoso não seja querido pelo agente, portanto, não é necessária a má-fé do agente.
Treinamento de NR 20
Cabe ao empregador quanto ao EPI:
a) adquirir o adequado ao risco de cada atividade;
b) exigir seu uso;
c) fornecer ao trabalhador somente o aprovado pelo órgão nacional competente em matéria
de segurança e saúde no trabalho;
d) orientar e treinar o trabalhador sobre o uso adequado, guarda e conservação;
e) substituir imediatamente, quando danificado ou extraviado;
f) responsabilizar-se pela higienização e manutenção periódica; e,
g) comunicar ao MTE qualquer irregularidade observada.
Treinamento de NR 20
6.7.1 Cabe ao empregado quanto ao EPI:
a) usar, utilizando-o apenas para a finalidade a que se destina;
b) responsabilizar-se pela guarda e conservação;
c) comunicar ao empregador qualquer alteração que o torne impróprio para uso; e,
d) cumprir as determinações do empregador sobre o uso adequado.
Treinamento de NR 20
Treinamento de NR 20

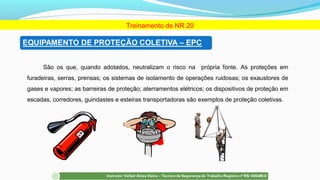

São os que, quando adotados, neutralizam o risco na própria fonte. As proteções em
furadeiras, serras, prensas; os sistemas de isolamento de operações ruidosas; os exaustores de
gases e vapores; as barreiras de proteção; aterramentos elétricos; os dispositivos de proteção em
escadas, corredores, guindastes e esteiras transportadoras são exemplos de proteção coletivas.
Treinamento de NR 20
Exames admissionais;
 Exames Periódicos;
 Exames complementares.
Treinamento de NR 20
Programa de Prevenção de Riscos Ambientais - PPRA, visando à preservação da saúde e da
integridade dos trabalhadores, através da antecipação, reconhecimento, avaliação e
conseqüente controle da ocorrência de riscos ambientais existentes ou que venham a existir
no ambiente de trabalho, tendo em consideração a proteção do meio ambiente e dos recursos
naturais.
Treinamento de NR 20
Treinamento de NR 20

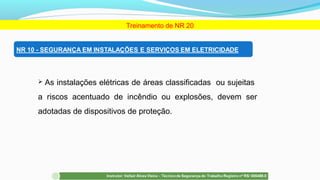

 As instalações elétricas de áreas classificadas ou sujeitas
a riscos acentuado de incêndio ou explosões, devem ser
adotadas de dispositivos de proteção.

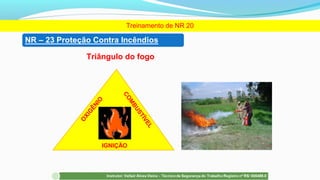

Triângulo do fogo
Treinamento de NR 20
COM
BUSTÍVELIGNIÇÃO

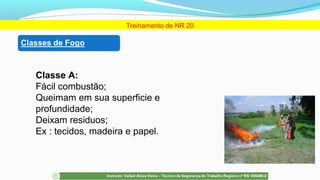

Classe A:
Fácil combustão;
Queimam em sua superficie e
profundidade;
Deixam residuos;
Ex : tecidos, madeira e papel.
Treinamento de NR 20

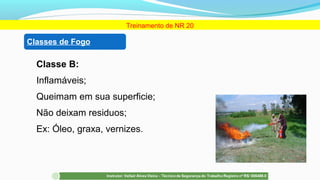

Classe B:
Inflamáveis;
Queimam em sua superficie;
Não deixam residuos;
Ex: Óleo, graxa, vernizes.
Treinamento de NR 20
Classes de Fogo
Classe C:
Equipamento elétricos energizados
Ex: motores, transformadores, fios.
Treinamento de NR 20
Classes de Fogo

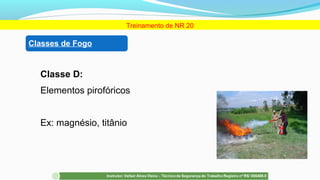

Classe D:
Elementos pirofóricos
Ex: magnésio, titânio
Treinamento de NR 20
Classes de Fogo

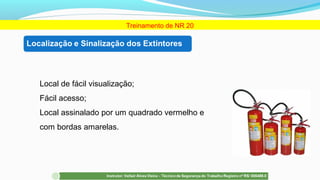

Local de fácil visualização;
Fácil acesso;
Local assinalado por um quadrado vermelho e
com bordas amarelas.
Treinamento de NR 20
Treinamento de NR 20

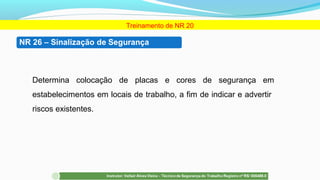

Determina colocação de placas e cores de segurança em
estabelecimentos em locais de trabalho, a fim de indicar e advertir
riscos existentes.

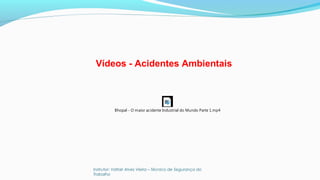

Instrutor: Valtair Alves Vieira – Técnico de Segurança do
Trabalho
Bhopal - O maior acidente Industrial do Mundo Parte 1.mp4
Vídeos - Acidentes Ambientais

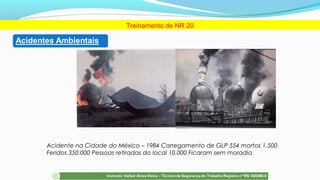

Acidente na Cidade do México – 1984 Carregamento de GLP 554 mortos 1.500
Feridos 350.000 Pessoas retiradas do local 10.000 Ficaram sem moradia
Treinamento de NR 20
11/07/78 Espanha – Tanque de Propeno passando Pelo acampamento
explodiu. 215 mortes 67 gravemente feridos
Treinamento de NR 20
Acidentes ambientais

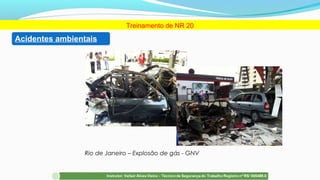

Rio de Janeiro – Explosão de gás - GNV
Treinamento de NR 20
Acidentes ambientais

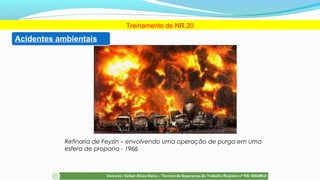

Refinaria de Feyzin – envolvendo uma operação de purga em uma
esfera de propano - 1966
Treinamento de NR 20
Acidentes ambientais
Treinamento de NR 20
Em Março de 1989, o petroleiro americano Exxon Valdez colidiu com um conjunto de rochas no
Alasca. O acidente provocou um derrame de mais de 40 milhões de litros de petróleo que se
espalhou por uma área superior a 800 quilómetros, tendo atingido a costa. Mais de 250 mil aves
e outros animais morreram, e mais de 11 mil pessoas ajudaram na limpeza.
Acidentes ambientais
Treinamento de NR 20

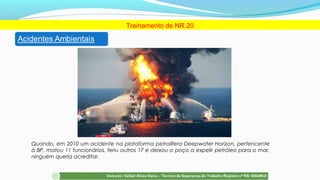

Quando, em 2010 um acidente na plataforma petrolífera Deepwater Horizon, pertencente
à BP, matou 11 funcionários, feriu outros 17 e deixou o poço a expelir petróleo para o mar,
ninguém queria acreditar.

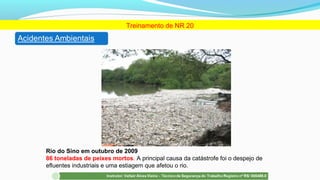

Rio do Sino em outubro de 2009
86 toneladas de peixes mortos. A principal causa da catástrofe foi o despejo de
efluentes industriais e uma estiagem que afetou o rio.
Treinamento de NR 20

Mais conteúdo relacionado

Mais procurados

Treinamento - Produtos Químicos
Treinamento - Produtos QuímicosTreinamento - Produtos Químicos
Treinamento - Produtos Químicos
HugoDalevedove

Nr18
Nr18Nr18
Nr 33 16h completo
Nr 33 16h completoNr 33 16h completo
Nr 33 16h completo
Cristiano Mendes

Treinamento nr 12
Treinamento nr 12Treinamento nr 12
Treinamento nr 12
Alexandre Bastos

Treinamento NR 18 .pptx
Treinamento NR 18  .pptxTreinamento NR 18  .pptx
Treinamento NR 18 .pptx
MarceloRodriguesdaLu2

Nr – 22
Nr – 22Nr – 22
Trabalho em altura nr 35 (treinamento)
Trabalho em altura   nr 35 (treinamento)Trabalho em altura   nr 35 (treinamento)
Trabalho em altura nr 35 (treinamento)
Bruno Monteiro

Nr 20 Treinamento
Nr 20   Treinamento Nr 20   Treinamento
Nr 20 Treinamento
Zanel EPIs de Raspa e Vaqueta

Integração de Segurança
Integração de SegurançaIntegração de Segurança
Integração de Segurança
Sergio Roberto Silva

MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
Mateus Borges

Modelo de PGR.pdf
Modelo de PGR.pdfModelo de PGR.pdf
Modelo de PGR.pdf
NelmaLeite1

APOSTILA NR 20.pdf
APOSTILA NR 20.pdfAPOSTILA NR 20.pdf
APOSTILA NR 20.pdf
Kaymir Freitas

Nr33
Nr33Nr33
NR18-Treinamento-Integracao.pptx
NR18-Treinamento-Integracao.pptxNR18-Treinamento-Integracao.pptx
NR18-Treinamento-Integracao.pptx
Leomir Borghardt

NR - 18 Construção Civil (Oficial)
NR - 18 Construção Civil (Oficial)NR - 18 Construção Civil (Oficial)
NR - 18 Construção Civil (Oficial)
Claudio Cesar Pontes ن

Nr 6 treinamento
Nr 6 treinamentoNr 6 treinamento
Nr 6 treinamento
André Kovtun Sliachticas

EPI's
EPI'sEPI's
Slide 09
Slide 09Slide 09
Slide 09
Gabriel Santos

272517435 curso-nr20-basico-ppt
272517435 curso-nr20-basico-ppt272517435 curso-nr20-basico-ppt
272517435 curso-nr20-basico-ppt
William Breternitz

Treinamento nr 20 completo
Treinamento nr 20 completoTreinamento nr 20 completo
Treinamento nr 20 completo
marciliolopeslopes


Mais procurados (20)

Treinamento - Produtos Químicos
Treinamento - Produtos QuímicosTreinamento - Produtos Químicos
Treinamento - Produtos Químicos

Nr18
Nr18Nr18
Nr18

Nr 33 16h completo
Nr 33 16h completoNr 33 16h completo
Nr 33 16h completo

Treinamento nr 12
Treinamento nr 12Treinamento nr 12
Treinamento nr 12

Treinamento NR 18 .pptx
Treinamento NR 18  .pptxTreinamento NR 18  .pptx
Treinamento NR 18 .pptx

Nr – 22
Nr – 22Nr – 22
Nr – 22

Trabalho em altura nr 35 (treinamento)
Trabalho em altura   nr 35 (treinamento)Trabalho em altura   nr 35 (treinamento)
Trabalho em altura nr 35 (treinamento)

Nr 20 Treinamento
Nr 20   Treinamento Nr 20   Treinamento
Nr 20 Treinamento

Integração de Segurança
Integração de SegurançaIntegração de Segurança
Integração de Segurança

MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS

Modelo de PGR.pdf
Modelo de PGR.pdfModelo de PGR.pdf
Modelo de PGR.pdf

APOSTILA NR 20.pdf
APOSTILA NR 20.pdfAPOSTILA NR 20.pdf
APOSTILA NR 20.pdf

Nr33
Nr33Nr33
Nr33

NR18-Treinamento-Integracao.pptx
NR18-Treinamento-Integracao.pptxNR18-Treinamento-Integracao.pptx
NR18-Treinamento-Integracao.pptx

NR - 18 Construção Civil (Oficial)
NR - 18 Construção Civil (Oficial)NR - 18 Construção Civil (Oficial)
NR - 18 Construção Civil (Oficial)

Nr 6 treinamento
Nr 6 treinamentoNr 6 treinamento
Nr 6 treinamento

EPI's
EPI'sEPI's
EPI's

Slide 09
Slide 09Slide 09
Slide 09

272517435 curso-nr20-basico-ppt
272517435 curso-nr20-basico-ppt272517435 curso-nr20-basico-ppt
272517435 curso-nr20-basico-ppt

Treinamento nr 20 completo
Treinamento nr 20 completoTreinamento nr 20 completo
Treinamento nr 20 completo


Destaque

Curso NR20 Intermediário
Curso NR20 IntermediárioCurso NR20 Intermediário
Curso NR20 Intermediário
Sérgio Roberto Silva

Perspectivas integradoras del siglo XXI
Perspectivas integradoras del siglo XXIPerspectivas integradoras del siglo XXI
Perspectivas integradoras del siglo XXI
deinyvalles

Protec incendio-combate-incendio
Protec incendio-combate-incendioProtec incendio-combate-incendio
Protec incendio-combate-incendio
Alexandre Wanderley

Bombeiro civil 1
Bombeiro civil 1Bombeiro civil 1
Palestra 30
Palestra 30Palestra 30
Palestra 30
Robson Lopes

Prevencao de incendio
Prevencao de incendioPrevencao de incendio
Prevencao de incendio
Michelly Abdalla Farah

PAE - PLANO DE ATENDIMENTO EM EMERGÊNCIA
PAE - PLANO DE ATENDIMENTO EM EMERGÊNCIAPAE - PLANO DE ATENDIMENTO EM EMERGÊNCIA
PAE - PLANO DE ATENDIMENTO EM EMERGÊNCIA
IZAIAS DE SOUZA AGUIAR

Combate a incêndio
Combate a incêndioCombate a incêndio
Combate a incêndio
Rodrigo Vieira

Nr 20
Nr 20Nr 20
Tecnologia de incêndio plano de emergência
Tecnologia de incêndio plano de emergênciaTecnologia de incêndio plano de emergência
Tecnologia de incêndio plano de emergência
Paulo H Bueno

SIPAT (RESUMIDO)
SIPAT (RESUMIDO)SIPAT (RESUMIDO)
SIPAT (RESUMIDO)
Pâmela Benachio

Combate incendio extintores classes de incendio
Combate incendio extintores classes de incendioCombate incendio extintores classes de incendio
Combate incendio extintores classes de incendio
edusoaresaraujo

curso-de-nr-12-unochapeco
curso-de-nr-12-unochapecocurso-de-nr-12-unochapeco
curso-de-nr-12-unochapeco
João Tiago Porto Veloso Leal

Treinamento frentista eficaz
Treinamento frentista eficazTreinamento frentista eficaz
Treinamento frentista eficaz
Júnior Cavalcante

Material de incendio
Material de incendioMaterial de incendio
Material de incendio
thiago_design

Nr20 modulo 1_final
Nr20 modulo 1_finalNr20 modulo 1_final
Nr20 modulo 1_final
Denis Villas Bôas

CLT-CONSOLIDAÇÃO DAS LEIS DO TRABALHO
CLT-CONSOLIDAÇÃO DAS LEIS DO TRABALHOCLT-CONSOLIDAÇÃO DAS LEIS DO TRABALHO
CLT-CONSOLIDAÇÃO DAS LEIS DO TRABALHO
Leticia Costa

Temas para SIPAT
Temas para SIPATTemas para SIPAT
Temas para SIPAT
Conceito Zen

Palestra em SIPAT: O Fator Humano na prevenção de acidentes e do estresse
Palestra em SIPAT: O Fator Humano na prevenção de acidentes e do estressePalestra em SIPAT: O Fator Humano na prevenção de acidentes e do estresse
Palestra em SIPAT: O Fator Humano na prevenção de acidentes e do estresse
Julio Machado

Combate incêndio
Combate incêndioCombate incêndio
Combate incêndio
Zb Campanha


Destaque (20)

Curso NR20 Intermediário
Curso NR20 IntermediárioCurso NR20 Intermediário
Curso NR20 Intermediário

Perspectivas integradoras del siglo XXI
Perspectivas integradoras del siglo XXIPerspectivas integradoras del siglo XXI
Perspectivas integradoras del siglo XXI

Protec incendio-combate-incendio
Protec incendio-combate-incendioProtec incendio-combate-incendio
Protec incendio-combate-incendio

Bombeiro civil 1
Bombeiro civil 1Bombeiro civil 1
Bombeiro civil 1

Palestra 30
Palestra 30Palestra 30
Palestra 30

Prevencao de incendio
Prevencao de incendioPrevencao de incendio
Prevencao de incendio

PAE - PLANO DE ATENDIMENTO EM EMERGÊNCIA
PAE - PLANO DE ATENDIMENTO EM EMERGÊNCIAPAE - PLANO DE ATENDIMENTO EM EMERGÊNCIA
PAE - PLANO DE ATENDIMENTO EM EMERGÊNCIA

Combate a incêndio
Combate a incêndioCombate a incêndio
Combate a incêndio

Nr 20
Nr 20Nr 20
Nr 20

Tecnologia de incêndio plano de emergência
Tecnologia de incêndio plano de emergênciaTecnologia de incêndio plano de emergência
Tecnologia de incêndio plano de emergência

SIPAT (RESUMIDO)
SIPAT (RESUMIDO)SIPAT (RESUMIDO)
SIPAT (RESUMIDO)

Combate incendio extintores classes de incendio
Combate incendio extintores classes de incendioCombate incendio extintores classes de incendio
Combate incendio extintores classes de incendio

curso-de-nr-12-unochapeco
curso-de-nr-12-unochapecocurso-de-nr-12-unochapeco
curso-de-nr-12-unochapeco

Treinamento frentista eficaz
Treinamento frentista eficazTreinamento frentista eficaz
Treinamento frentista eficaz

Material de incendio
Material de incendioMaterial de incendio
Material de incendio

Nr20 modulo 1_final
Nr20 modulo 1_finalNr20 modulo 1_final
Nr20 modulo 1_final

CLT-CONSOLIDAÇÃO DAS LEIS DO TRABALHO
CLT-CONSOLIDAÇÃO DAS LEIS DO TRABALHOCLT-CONSOLIDAÇÃO DAS LEIS DO TRABALHO
CLT-CONSOLIDAÇÃO DAS LEIS DO TRABALHO

Temas para SIPAT
Temas para SIPATTemas para SIPAT
Temas para SIPAT

Palestra em SIPAT: O Fator Humano na prevenção de acidentes e do estresse
Palestra em SIPAT: O Fator Humano na prevenção de acidentes e do estressePalestra em SIPAT: O Fator Humano na prevenção de acidentes e do estresse
Palestra em SIPAT: O Fator Humano na prevenção de acidentes e do estresse

Combate incêndio
Combate incêndioCombate incêndio
Combate incêndio


Semelhante a Treinamento nr 20

apostila-nr-20.pptx
apostila-nr-20.pptxapostila-nr-20.pptx
apostila-nr-20.pptx
flávio barbosa

2-CURSO-NR-20-Básico.pptx capacitação power point
2-CURSO-NR-20-Básico.pptx capacitação power point2-CURSO-NR-20-Básico.pptx capacitação power point
2-CURSO-NR-20-Básico.pptx capacitação power point
HenriqueSilva511668

2-CURSO-NR-20-Básico.pptx
2-CURSO-NR-20-Básico.pptx2-CURSO-NR-20-Básico.pptx
2-CURSO-NR-20-Básico.pptx
klezioportes

2-CURSO-NR-20-Básico.pptx
2-CURSO-NR-20-Básico.pptx2-CURSO-NR-20-Básico.pptx
2-CURSO-NR-20-Básico.pptx
AndressaHonorato3

CURSO NR 20 BASICO SEGURANÇA E SAUDE NO TRABALHO COM INFLAMAVEIS E LIQUIDOS C...
CURSO NR 20 BASICO SEGURANÇA E SAUDE NO TRABALHO COM INFLAMAVEIS E LIQUIDOS C...CURSO NR 20 BASICO SEGURANÇA E SAUDE NO TRABALHO COM INFLAMAVEIS E LIQUIDOS C...
CURSO NR 20 BASICO SEGURANÇA E SAUDE NO TRABALHO COM INFLAMAVEIS E LIQUIDOS C...
ssuser53807a

TREINAMENTO NR-20.pdf
TREINAMENTO NR-20.pdfTREINAMENTO NR-20.pdf
TREINAMENTO NR-20.pdf
ricaBarroso2

2-CURSO-NR-20-Básico.pdf
2-CURSO-NR-20-Básico.pdf2-CURSO-NR-20-Básico.pdf
2-CURSO-NR-20-Básico.pdf
AntonioFranciscodoCa

2-CURSO-NR-20- 12345Básico prevenção.pptx
2-CURSO-NR-20- 12345Básico prevenção.pptx2-CURSO-NR-20- 12345Básico prevenção.pptx
2-CURSO-NR-20- 12345Básico prevenção.pptx
MarcelinoAquino3

NR - 20 APN_Costa_do _Sauipe.ppt.Curso_basico_de Combate
NR - 20 APN_Costa_do _Sauipe.ppt.Curso_basico_de CombateNR - 20 APN_Costa_do _Sauipe.ppt.Curso_basico_de Combate
NR - 20 APN_Costa_do _Sauipe.ppt.Curso_basico_de Combate
Rafael Parish

CombateIncendio_Validado Qualidade 20.04.22.pdf
CombateIncendio_Validado Qualidade 20.04.22.pdfCombateIncendio_Validado Qualidade 20.04.22.pdf
CombateIncendio_Validado Qualidade 20.04.22.pdf
Rosana Andrea Miranda

Treinamento NR 20 - Líquidos e Combustíveis Inflamáveis
Treinamento NR 20 - Líquidos e Combustíveis InflamáveisTreinamento NR 20 - Líquidos e Combustíveis Inflamáveis
Treinamento NR 20 - Líquidos e Combustíveis Inflamáveis
KellyCaroline17

CombateIncendio_PrimeirosSocorros_Validado Qualidade 20.04.22.pptx
CombateIncendio_PrimeirosSocorros_Validado Qualidade 20.04.22.pptxCombateIncendio_PrimeirosSocorros_Validado Qualidade 20.04.22.pptx
CombateIncendio_PrimeirosSocorros_Validado Qualidade 20.04.22.pptx
Rosana Andrea Miranda

TREINAMENTO DE NR 20 - OFICIAL - Rev.02.2019.ppt
TREINAMENTO DE NR 20  - OFICIAL - Rev.02.2019.pptTREINAMENTO DE NR 20  - OFICIAL - Rev.02.2019.ppt
TREINAMENTO DE NR 20 - OFICIAL - Rev.02.2019.ppt
FabioSouza270

NR 20 INFLAMÁVEIS E COMBUSTÍVEIS - Slides.ppt
NR 20 INFLAMÁVEIS E COMBUSTÍVEIS - Slides.pptNR 20 INFLAMÁVEIS E COMBUSTÍVEIS - Slides.ppt
NR 20 INFLAMÁVEIS E COMBUSTÍVEIS - Slides.ppt
SESMTVermontMinerao

CURSO DE NR 20 Intermediário.pdf
CURSO DE NR 20 Intermediário.pdfCURSO DE NR 20 Intermediário.pdf
CURSO DE NR 20 Intermediário.pdf
AiltonQueiroz9

Nr20 trein treinamento-nr-20tst
Nr20 trein treinamento-nr-20tstNr20 trein treinamento-nr-20tst
Nr20 trein treinamento-nr-20tst
RogrioTorresTorres

NR-20 SLIDER.pdf
NR-20 SLIDER.pdfNR-20 SLIDER.pdf
NR-20 SLIDER.pdf
CelioRobertoRoberto1

Curso nr20 curso avançado
Curso nr20   curso avançadoCurso nr20   curso avançado
Curso nr20 curso avançado
Sergio Roberto Silva

NR 20 - NOVO.pptx
NR 20 - NOVO.pptxNR 20 - NOVO.pptx
NR 20 - NOVO.pptx
Anderson Fernandes Gomes

SEGURANÇA.pptx
SEGURANÇA.pptxSEGURANÇA.pptx
SEGURANÇA.pptx
adao18


Semelhante a Treinamento nr 20 (20)

apostila-nr-20.pptx
apostila-nr-20.pptxapostila-nr-20.pptx
apostila-nr-20.pptx

2-CURSO-NR-20-Básico.pptx capacitação power point
2-CURSO-NR-20-Básico.pptx capacitação power point2-CURSO-NR-20-Básico.pptx capacitação power point
2-CURSO-NR-20-Básico.pptx capacitação power point

2-CURSO-NR-20-Básico.pptx
2-CURSO-NR-20-Básico.pptx2-CURSO-NR-20-Básico.pptx
2-CURSO-NR-20-Básico.pptx

2-CURSO-NR-20-Básico.pptx
2-CURSO-NR-20-Básico.pptx2-CURSO-NR-20-Básico.pptx
2-CURSO-NR-20-Básico.pptx

CURSO NR 20 BASICO SEGURANÇA E SAUDE NO TRABALHO COM INFLAMAVEIS E LIQUIDOS C...
CURSO NR 20 BASICO SEGURANÇA E SAUDE NO TRABALHO COM INFLAMAVEIS E LIQUIDOS C...CURSO NR 20 BASICO SEGURANÇA E SAUDE NO TRABALHO COM INFLAMAVEIS E LIQUIDOS C...
CURSO NR 20 BASICO SEGURANÇA E SAUDE NO TRABALHO COM INFLAMAVEIS E LIQUIDOS C...

TREINAMENTO NR-20.pdf
TREINAMENTO NR-20.pdfTREINAMENTO NR-20.pdf
TREINAMENTO NR-20.pdf

2-CURSO-NR-20-Básico.pdf
2-CURSO-NR-20-Básico.pdf2-CURSO-NR-20-Básico.pdf
2-CURSO-NR-20-Básico.pdf

2-CURSO-NR-20- 12345Básico prevenção.pptx
2-CURSO-NR-20- 12345Básico prevenção.pptx2-CURSO-NR-20- 12345Básico prevenção.pptx
2-CURSO-NR-20- 12345Básico prevenção.pptx

NR - 20 APN_Costa_do _Sauipe.ppt.Curso_basico_de Combate
NR - 20 APN_Costa_do _Sauipe.ppt.Curso_basico_de CombateNR - 20 APN_Costa_do _Sauipe.ppt.Curso_basico_de Combate
NR - 20 APN_Costa_do _Sauipe.ppt.Curso_basico_de Combate

CombateIncendio_Validado Qualidade 20.04.22.pdf
CombateIncendio_Validado Qualidade 20.04.22.pdfCombateIncendio_Validado Qualidade 20.04.22.pdf
CombateIncendio_Validado Qualidade 20.04.22.pdf

Treinamento NR 20 - Líquidos e Combustíveis Inflamáveis
Treinamento NR 20 - Líquidos e Combustíveis InflamáveisTreinamento NR 20 - Líquidos e Combustíveis Inflamáveis
Treinamento NR 20 - Líquidos e Combustíveis Inflamáveis

CombateIncendio_PrimeirosSocorros_Validado Qualidade 20.04.22.pptx
CombateIncendio_PrimeirosSocorros_Validado Qualidade 20.04.22.pptxCombateIncendio_PrimeirosSocorros_Validado Qualidade 20.04.22.pptx
CombateIncendio_PrimeirosSocorros_Validado Qualidade 20.04.22.pptx

TREINAMENTO DE NR 20 - OFICIAL - Rev.02.2019.ppt
TREINAMENTO DE NR 20  - OFICIAL - Rev.02.2019.pptTREINAMENTO DE NR 20  - OFICIAL - Rev.02.2019.ppt
TREINAMENTO DE NR 20 - OFICIAL - Rev.02.2019.ppt

NR 20 INFLAMÁVEIS E COMBUSTÍVEIS - Slides.ppt
NR 20 INFLAMÁVEIS E COMBUSTÍVEIS - Slides.pptNR 20 INFLAMÁVEIS E COMBUSTÍVEIS - Slides.ppt
NR 20 INFLAMÁVEIS E COMBUSTÍVEIS - Slides.ppt

CURSO DE NR 20 Intermediário.pdf
CURSO DE NR 20 Intermediário.pdfCURSO DE NR 20 Intermediário.pdf
CURSO DE NR 20 Intermediário.pdf

Nr20 trein treinamento-nr-20tst
Nr20 trein treinamento-nr-20tstNr20 trein treinamento-nr-20tst
Nr20 trein treinamento-nr-20tst

NR-20 SLIDER.pdf
NR-20 SLIDER.pdfNR-20 SLIDER.pdf
NR-20 SLIDER.pdf

Curso nr20 curso avançado
Curso nr20   curso avançadoCurso nr20   curso avançado
Curso nr20 curso avançado

NR 20 - NOVO.pptx
NR 20 - NOVO.pptxNR 20 - NOVO.pptx
NR 20 - NOVO.pptx

SEGURANÇA.pptx
SEGURANÇA.pptxSEGURANÇA.pptx
SEGURANÇA.pptx


Treinamento nr 20

  • 1. Norma Regulamentadora NR 20 Líquidos e Combustíveis Inflamáveis
  • 2. PROGRAMAÇÃO  Definição de Inflamáveis; Característica, propriedades, perigo e riscos; Classificação das instalações; Procedimentos operacionais; Controles coletivo e individual para trabalhos com inflamáveis; Fontes de ignição e controle; Proteção contra incêndio com inflamáveis; Procedimentos de emergência; Treinamento de NR 20
  • 4.  Esta Norma Regulamentadora – NR estabelece requisitos mínimos para a gestão de segurança e saúde do trabalho contra fatores de risco de acidentes proveniente das atividades de extração, produção, armazenamento, transferência, manuseio e manipulação de inflamáveis e líquidos combustíveis. Treinamento de NR 20
  • 5. Treinamento de NR 20 Norma:  Definições;  Classificação das instalações;  Projeto de instalação;  Segurança operacional;  Inspeções de segurança;  Análise de risco;  Procedimentos de trabalho;  Plano de emergência;  Controle de fontes de ignição;  Capacitação dos trabalhadores;  Prevenção de incêndio;  Exames dos operadores.
  • 6. O que são líquidos inflamáveis?  São líquidos que possuem ponto de fulgor < ou = 60ºC. Ex.: solventes, vernizes, diluentes. Vídeo Treinamento de NR 20 Ponto de fulgor - óleo diesel.mp4
  • 7. O que são gases inflamáveis?  gases que inflamam com o ar a 20ºC e a uma pressão padrão de 101,3 kPa. Ex.: Gás de GLP Treinamento de NR 20
  • 8. O que são líquidos combustíveis?  são líquidos com ponto de fulgor > 60ºC e < ou = 93ºC Ex.: gasolina, óleos, querosene. Treinamento de NR 20
  • 9. O que são poeiras inflamáveis?  São geração em locais subterrâneas de carvão e minas, produzindo o risco de inflamação e explosão. Ex.: minas, vulcão. Treinamento de NR 20
  • 10. Treinamento de NR 20 ACIDENTE COM CAMINHÃO DE PRODUTOS PERIGOSOS.mp4
  • 12. Treinamento de NR 20 Risco / Perigo ??????
  • 13. Risco / Perigo ?????? Lata de Verniz ou tinta Treinamento de NR 20
  • 14. RISCO = PERIGO x EXPOSIÇÃO Conseqüência (dano) Treinamento de NR 20 Acidente, Celular causa explosão em posto de gasolina.mp4
  • 15. Controle dos Riscos na fonte na trajetória no trabalhador “Só é possível controlar o que se conhece.” Treinamento de NR 20
  • 16. Classe I a)Quanto à atividade: a.1- postos de serviço com inflamáveis e/ou líquidos combustíveis b – quanto a capacidade de armazenamento, de forma permanente e/ou transitória: b 1 – gases inflamáveis: acima de 2 ton até 60 ton; B 2 – líquidos inflamáveis e/ou combustíveis: acima de 10m³ até 5.000m³. Treinamento de NR 20
  • 17. Treinamento de NR 20 NR 20 – Inventário dos Líquidos e Combustível Inflamáveis Setor: Depósito de Inflamáveis Data: 01/07/14 Revisão: 00 Industrial Elaborado: Depto de Segurança Nome Produto Código Prod. Ponto Fulgor Quantidade em litros/ Recebido/Mês Laca Acrílica Argento 342C9772 < ou = 23°C 112 Catalizador FC 7065 15°C 240 Diluente 78V08088 < ou = 23°C 2076 Diluente SY DU 658 - 18°C 6066 Diluente DF FALTA FISPIQ 882 Acabamento Salmom VZ UV 399.05323 < ou = 23°C 25 Laca Acrílica Champagne FALTA FISPIQ 15 Laca Acrílica Prata LB 1307031 < ou = 23°C 1396 Laca Acrílica Black 342 H 1312 < ou = 23°C 30 Laca Acrílica prata aluminío 399.02616 < ou = 23°C 3 Laca Acrílica Perola Tramont 339.06760 < ou = 23°C 36
  • 18. Treinamento de NR 20 NR 20 – Inventário de Gás Inflamáveis Data: 01/07/14 Revisão: 00 Industrial Elaborado: Depto de Segurança Nome Produto Pressão de Vapor Ponto Fulgor Quantidade Estoque/Mês/Kg Gás em tanque para CNM 15 kgf/cm2 máx. a 37,8ºC Inflamável 2000 Gás de empilhadeira 15 kgf/cm2 máx. a 37,8ºC Inflamável 80 Gás GLP para Galpão 15 kgf/cm2 máx. a 37,8ºC Inflamável 45 Gás GLP para Restaurante 15 kgf/cm2 máx. a 37,8ºC Inflamável 380 Central de Gás para CNP 15 kgf/cm2 máx. a 37,8ºC Inflamável 270 Gás para setor de Extrusão 15 kgf/cm2 máx. a 37,8ºC Inflamável 13 Gás para setor de Injeção II 15 kgf/cm2 máx. a 37,8ºC Inflamável 13 Gás para setor de Injeção I 15 kgf/cm2 máx. a 37,8ºC Inflamável 13 Total 2814
  • 19. Treinamento de NR 20 NR 20 – Líquidos e Combustível Inflamáveis Data: 01/07/14 Revisão: 00 Industrial Informações de Segurança , Saúde e M. Ambiente Elaborado: Depto de Segurança Nome do produto p/ Família Composição Riscos a Saúde M. Ambiente Ingestão Contato Olhos Inalação Contato Pele Informações produzir irritação na boca e garganta, Distúrbio aparelho digestivo, dores de cabeça, fraqueza, desmaio e grandes quantidades perda da consciência Pode causar conjuntivite química Irritação das vias respiratórias, dores de cabeça, desmaios e perda da consciência. Ressecamento, fissuras, irritações e dermatite de contato. Vazamentos em contato com drenagem pluviais acarretará na contaminação do lençol freático, tóxico p/ organismos aquáticos e seres vivos. Catalizadores acetato de metil, éster butílico do ácido acético, nafta de petróleo e xileno X X X X X Diluentes solvente álcool, solvente cetonado, solvente cetona, acetato de etila éter glicólico X X X X X Acabamentos hidrocarbonetos aromáticos, álcool, esteres, cetonas, monômeros e alumínio X X X X X Laca Acrílica solvente álcool, éster butílico, acetato de etila, éter glicólico, solventes aromáticos, pigmento de alumínio, nafta, cloreto de lítio, hidrocarboneto alifático X X X X X Retardantes 2-etoxietil acetato X X X X X vernizes 2-metilpropanol, acetato de 1metil-2- metoxiacetila, álcool isopropílico, dipentaeritritol hexaacrilado, éster etílico, cetona, xileno, etilbenzeno, monômero reativo. X X X X X Componente B. Poli Accordes acetonas X X X X X Pasta de Alumínio Anew alumínio, esteres X X X X X Promotor de Aderência metil tolueno, solvente aromático X X X X X Gasolina Hidrocarbonetos X X X X
  • 20. Treinamento de NR 20 Industrial NR 20 – Descrição do Local de Armazenamento dos Líquidos e Combustíveis Inflamáveis Data:01/07/14 Revisão:00 Elaborado: Depto de Segurança Local Tipo Construção Sistema de Segurança Produto Almoxarifado Prateleiras em madeira com estrutura de metal. Extintor, sistema de SPDA no prédio, sinalização de segurança. Álcool Depósito de Inflamáveis 1º e 2º piso Parede de alvenaria com chapa, portas e janelas de metal para ventilação. Iluminação a prova de explosão, extintores, ventilação natural, SPDA, sinalização de segurança Vernizes, Solventes, Acabamento, diluente Sala de Mistura Parede de alvenaria com chapa, portas e janelas de metal para ventilação. Iluminação a prova de explosão, extintores, ventilação natural e SPDA Vernizes, Solventes, Acabamento, diluente Sala de Laboratório Parede de alvenaria, revestida em azulejo Extintores de incêndio, sistema de exaustão Vernizes, Solventes, Acabamento, diluente Central gás CNM Tanque em aço. Cerca ao redor do tanque, sinalização de segurança, aterramento para ligação do caminhão para eliminar a estática no enchimento do tanque Gás GLP Central gás CNP Parede de alvenaria com chapa e grade frontal para ventilação. Localizado em área externa, sistema ventilação natural e extintor de incêndio Gás GLP Central gás Restaurante Pardes de alvenaria com chapa e portas ventiladas em aço. Localizado em área externa, sistema ventilação natural e extintor de incêndio Gás GLP Tanque de óleo Tanque em aço. Localizado em área externa, possui bacia de contenção e sinalização de segurança. Óleo Diesel
  • 21. Treinamento de NR 20 Industrial NR 20 – Líquidos e Combustíveis Inflamáveis Analise Preliminar de Risco - APR Data: 01/07/14 Revisão: 00 Elaborado: Depto de Segurança EPI's: Luvas e Sapato de segurança Atividades Riscos Medidas de Prevenção Recebimento e descarregamento dos inflamáveis. 1- Acidente com vazamento de vasilhames (latas) contaminação do meio ambiente. 2- Acidente no manuseio de palets com empilhadeira. 1- Antes de descarregar os paletes, verificar se há latas furadas ou amaçadas, ver condições carga; 2- Atenção do operador ao avançar com a empilhadeira sob o palet; 3- Atenção do operador ao retirar o palet; 4- Nunca empilhar dois paletes; 5- Em caso de vazamento do produto conter com areia ou serragem. Transporte dos inflamáveis até o depósito. 1- Acidente com queda da carga ao ser transportado com a empilhadeira; 1- Evitar freadas bruscas com a empilhadeira; 2- Evitar o excesso de velocidade com a empilhadeira ; 3- Evitar que pessoas se aproxima próximo a empilhadeira durante o transporte; 4- Nunca transportar dois paletes por vez. Armazenamento dos inflamáveis no depósito de inflamáveis. 1- Acidente com o excesso de empilhamento de latas; 2- Incêndio …. 1- Não bater as latas; 2- Retirar as latas amaçadas; 3- Nunca ultrapassar 5 latas de empilhamento. Manipulação dos inflamáveis na sala de mistura. 1- Acidente com abertura das latas; 2- Acidentes com contado do produto com olhos e pele; 3- Intoxicação do operador através das vias respiratórias; 4- Incêndio através de uso de equipamentos que provoca chamas ou faíscas. 1- Não utilizar equipamentos elétrico ou objetos no local que provoque faíscas ou fogo; 2- Usar EPI's (óculos de segurança, luvas de látex, respirador na manipulação do produto. Manutenção no depósito Incêndio com uso de soldas, furadeiras, discos de cortes. 1- Realizar trabalhos só com autorização e acompanhamento da segurança; 2- Fazer medições de gases; 3- Retirar inflamáveis do local; 4- Isolar a área.
  • 22. Treinamento de NR 20 Industrial NR 20 – Líquidos e Combustíveis Inflamáveis Plano de Emergência Data: 01/07/14 Revisão:00 Elaborado: Depto de Segurança Ocorrência Medidas Segurança Vazamento de líquidos inflamáveis - Conter vazamento utilizando areia ou serragem; - Restringir o vazamento à menor área possível; - Recolher todo o material contaminado dar destino a local correto (resíduo contaminado classe I enviar aterro proamb); - Reposição de solo; - Fazer análise de solo; - Reposição de plantas em caso de contaminação; - Utilizar EPI's para recolher solo contaminado. Vazamento de Gás Inflamáveis - Identificar vazamento na rede; - Fechar registro no início da rede; - Esvaziar toda a rede; - Realizar conserto com profissionais qualificados; - Evacuar área em caso de vazamento interno e desligar máquinas com fonte de ignição. Incêndio com líquidos inflamáveis - Fazer combate iniciando com extintor de incêndio ABC; - Montar rede de combate com mangueiras de incêndio; - Utilizar a espuma com jato de água em forma de neblina; - Retirar pessoas próximo do local e isolar a área; - Solicitar reforço para os bombeiros através do ramal da empresa 5300 ou 5396; - Telefone dos bombeiros 193. Acidentes pessoais com líquidos inflamáveis - Remover a vítima do local para uma área ventilada; - Se a vítima estiver inconsciente aplicar respiração artificial; - Contato com a pele: Retirar as roupas e sapatos contaminados e lavar a pele com água em abundância, por aproximadamente 20 min. Procurar assistência médica imediatamente; - Contato com os olhos: Lavar os olhos com água em abundância por aproximadamente 20 min; - Ingestão: Nunca deve ser provocado o vômito e se a vítima estiver consciente, lavar a sua boca com água em abundância. Procurar assistência médica imediatamente,
  • 25. Treinamento de NR 20 Norma: FISPQ – Ficha de informação de segurança de produtos químicos
  • 26. Treinamento de NR 20 Ficha de Segurança
  • 27. Treinamento de NR 20 Norma:  NR 1 – Disposições gerais; NR 6 – EPI’s (Equipamentos de Proteção Individual);  NR 7 – PCMSO (Programa de Controle Médico e Saúde Ocupacional);  NR 9 – PPRA ( Programa de Prevenção de Riscos Ambientais);  NR 10 – Segurança em Instalações e Serviço em Eletricidade; NR 23 – Proteção Contra Incêndios;  NR 26 – Sinalização de Segurança.
  • 28. 1.7. Cabe ao empregador: a) cumprir e fazer cumprir as disposições legais e regulamentares sobre segurança e medicina do trabalho; b) elaborar ordens de serviço sobre segurança e saúde no trabalho. Informar aos trabalhadores: I - os riscos profissionais que possam originar-se nos locais de trabalho; II - os meios para prevenir e limitar tais riscos e as medidas adotadas pela empresa; III - os resultados dos exames médicos e de exames complementares de diagnóstico aos quais os próprios trabalhadores forem submetidos; IV - os resultados das avaliações ambientais realizadas nos locais de trabalho. Treinamento de NR 20
  • 29. 1.8. Cabe ao empregado: a) cumprir as disposições legais e regulamentares sobre segurança e saúde do trabalho, inclusive as ordens de serviço expedidas pelo empregador; 1.8.1. Constitui ato faltoso a recusa injustificada do empregado ao cumprimento do disposto no item anterior. O não cumprimento das disposições legais e regulamentares sobre segurança e medicina do trabalho acarretará ao empregador a aplicação das penalidades previstas na legislação pertinente. Treinamento de NR 20
  • 30. Art. 157 - Cabe às empresas: I - cumprir e fazer cumprir as normas de segurança e medicina do trabalho; II - instruir os empregados, através de ordens de serviço, quanto às precauções a tomar no sentido de evitar acidentes do trabalho ou doenças ocupacionais; III - adotar as medidas que lhes sejam determinadas pelo órgão regional competente; IV - facilitar o exercício da fiscalização pela autoridade competente. Treinamento de NR 20
  • 31. Art. 158 Cabe aos empregados: I - observar as normas de segurança e medicina do trabalho, inclusive as instruções de que trata o item II do artigo anterior; II - colaborar com a empresa na aplicação dos dispositivos deste Capítulo. Parágrafo único - Constitui ato faltoso do empregado a recusa injustificada: a) à observância das instruções expedidas pelo empregador na forma do item II do artigo anterior; b) ao uso dos equipamentos de proteção individual fornecidos pela empresa. Treinamento de NR 20
  • 32. Código Civil Art. 186. Aquele que, por ação ou omissão voluntária, negligência ou imprudência, violar direito e causar dano a outrem, ainda que exclusivamente moral, comete ato ilícito”. Imprudência É a precipitação, o desprezo das cautelas que devemos tomar em nossos atos. Ela existe quando são descumpridas regras técnicas preestabelecidas. Ex.: Ultrapassar veículos em local proibido, desenvolver velocidade incompatível com o local, passar sinal vermelho, etc. Imperícia: É a atuação de quem não possui habilitação técnica para a prática do ato. Ex.: Dirigir sem habilitação, advogar sem ser advogado, o auxiliar de enfermagem que atua como médico, o dono do pet shop que atua como veterinário mesmo não sendo, etc. Treinamento de NR 20
  • 33. Negligência: É a omissão, é a falta de diligência na prática de um ato jurídico, é toda falta de cuidados normais, que se esperam das pessoas. Negligência, também pode ser conceituada como desatenção ou falta de cuidado ao exercer certo ato (necessidade de todo o indivíduo ser prudente). Dolo e Culpa: O ato ilícito previsto no artigo 186 do CF, refere-se primeiramente ao ato ilícito doloso depois ao culposo. O ato doloso é manifestado a intenção pelo agente, causando diretamente um dano à vítima. O ato ilícito doloso consiste na intenção de ofender o direito ou prejudicar o patrimônio de alguém por atuação positiva (ação) ou negativa (omissão). O ato culposo, no entanto, é a conduta sem intenção. A atuação deste é causadora de lesão, embora o resultado danoso não seja querido pelo agente, portanto, não é necessária a má-fé do agente. Treinamento de NR 20
  • 34. Cabe ao empregador quanto ao EPI: a) adquirir o adequado ao risco de cada atividade; b) exigir seu uso; c) fornecer ao trabalhador somente o aprovado pelo órgão nacional competente em matéria de segurança e saúde no trabalho; d) orientar e treinar o trabalhador sobre o uso adequado, guarda e conservação; e) substituir imediatamente, quando danificado ou extraviado; f) responsabilizar-se pela higienização e manutenção periódica; e, g) comunicar ao MTE qualquer irregularidade observada. Treinamento de NR 20
  • 35. 6.7.1 Cabe ao empregado quanto ao EPI: a) usar, utilizando-o apenas para a finalidade a que se destina; b) responsabilizar-se pela guarda e conservação; c) comunicar ao empregador qualquer alteração que o torne impróprio para uso; e, d) cumprir as determinações do empregador sobre o uso adequado. Treinamento de NR 20
  • 37. São os que, quando adotados, neutralizam o risco na própria fonte. As proteções em furadeiras, serras, prensas; os sistemas de isolamento de operações ruidosas; os exaustores de gases e vapores; as barreiras de proteção; aterramentos elétricos; os dispositivos de proteção em escadas, corredores, guindastes e esteiras transportadoras são exemplos de proteção coletivas. Treinamento de NR 20
  • 38. Exames admissionais;  Exames Periódicos;  Exames complementares. Treinamento de NR 20
  • 39. Programa de Prevenção de Riscos Ambientais - PPRA, visando à preservação da saúde e da integridade dos trabalhadores, através da antecipação, reconhecimento, avaliação e conseqüente controle da ocorrência de riscos ambientais existentes ou que venham a existir no ambiente de trabalho, tendo em consideração a proteção do meio ambiente e dos recursos naturais. Treinamento de NR 20
  • 40. Treinamento de NR 20  As instalações elétricas de áreas classificadas ou sujeitas a riscos acentuado de incêndio ou explosões, devem ser adotadas de dispositivos de proteção.
  • 41. Triângulo do fogo Treinamento de NR 20 COM BUSTÍVELIGNIÇÃO
  • 42. Classe A: Fácil combustão; Queimam em sua superficie e profundidade; Deixam residuos; Ex : tecidos, madeira e papel. Treinamento de NR 20
  • 43. Classe B: Inflamáveis; Queimam em sua superficie; Não deixam residuos; Ex: Óleo, graxa, vernizes. Treinamento de NR 20 Classes de Fogo
  • 44. Classe C: Equipamento elétricos energizados Ex: motores, transformadores, fios. Treinamento de NR 20 Classes de Fogo
  • 45. Classe D: Elementos pirofóricos Ex: magnésio, titânio Treinamento de NR 20 Classes de Fogo
  • 46. Local de fácil visualização; Fácil acesso; Local assinalado por um quadrado vermelho e com bordas amarelas. Treinamento de NR 20
  • 47. Treinamento de NR 20 Determina colocação de placas e cores de segurança em estabelecimentos em locais de trabalho, a fim de indicar e advertir riscos existentes.
  • 48. Instrutor: Valtair Alves Vieira – Técnico de Segurança do Trabalho Bhopal - O maior acidente Industrial do Mundo Parte 1.mp4 Vídeos - Acidentes Ambientais
  • 49. Acidente na Cidade do México – 1984 Carregamento de GLP 554 mortos 1.500 Feridos 350.000 Pessoas retiradas do local 10.000 Ficaram sem moradia Treinamento de NR 20
  • 50. 11/07/78 Espanha – Tanque de Propeno passando Pelo acampamento explodiu. 215 mortes 67 gravemente feridos Treinamento de NR 20 Acidentes ambientais
  • 51. Rio de Janeiro – Explosão de gás - GNV Treinamento de NR 20 Acidentes ambientais
  • 52. Refinaria de Feyzin – envolvendo uma operação de purga em uma esfera de propano - 1966 Treinamento de NR 20 Acidentes ambientais
  • 53. Treinamento de NR 20 Em Março de 1989, o petroleiro americano Exxon Valdez colidiu com um conjunto de rochas no Alasca. O acidente provocou um derrame de mais de 40 milhões de litros de petróleo que se espalhou por uma área superior a 800 quilómetros, tendo atingido a costa. Mais de 250 mil aves e outros animais morreram, e mais de 11 mil pessoas ajudaram na limpeza. Acidentes ambientais
  • 54. Treinamento de NR 20 Quando, em 2010 um acidente na plataforma petrolífera Deepwater Horizon, pertencente à BP, matou 11 funcionários, feriu outros 17 e deixou o poço a expelir petróleo para o mar, ninguém queria acreditar.
  • 55. Rio do Sino em outubro de 2009 86 toneladas de peixes mortos. A principal causa da catástrofe foi o despejo de efluentes industriais e uma estiagem que afetou o rio. Treinamento de NR 20
