O documento discute diferentes tipos de morfologia urbana representados em mapas e imagens aéreas, incluindo plantas ortogonais, radioconcêntricas e irregulares. Exemplos de cidades com cada tipo de morfologia são apresentados, como Los Angeles com uma planta ortogonal e Évora com uma planta radioconcêntrica.

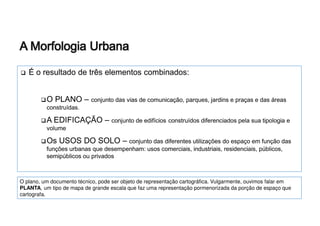

2. O plano, um documento técnico, pode ser objeto de representação cartográfica. Vulgarmente, ouvimos falar em
PLANTA, um tipo de mapa de grande escala que faz uma representação pormenorizada da porção de espaço que
cartografa.

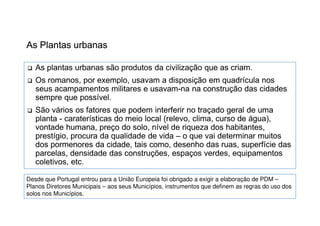

3. Desde que Portugal entrou para a União Europeia foi obrigado a exigir a elaboração de PDM –
Planos Diretores Municipais – aos seus Municípios, instrumentos que definem as regras do uso dos
solos nos Municípios.

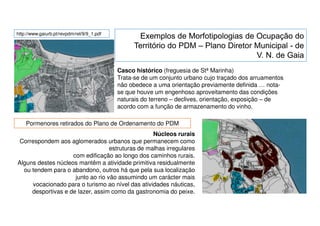

4. http://www.gaiurb.pt/revpdm/rel/9/9_1.pdf
Casco histórico (freguesia de Stª Marinha)
Trata-se de um conjunto urbano cujo traçado dos arruamentos
não obedece a uma orientação previamente definida … notase que houve um engenhoso aproveitamento das condições
naturais do terreno – declives, orientação, exposição – de
acordo com a função de armazenamento do vinho.
Pormenores retirados do Plano de Ordenamento do PDM
Núcleos rurais
Correspondem aos aglomerados urbanos que permanecem como
estruturas de malhas irregulares
com edificação ao longo dos caminhos rurais.
Alguns destes núcleos mantêm a atividade primitiva residualmente
ou tendem para o abandono, outros há que pela sua localização
junto ao rio vão assumindo um carácter mais
vocacionado para o turismo ao nível das atividades náuticas,
desportivas e de lazer, assim como da gastronomia do peixe.

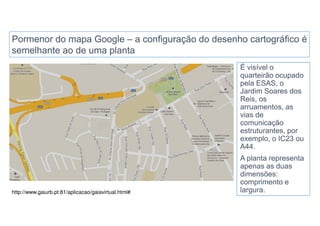

5. http://www.gaiurb.pt:81/aplicacao/gaiavirtual.html#

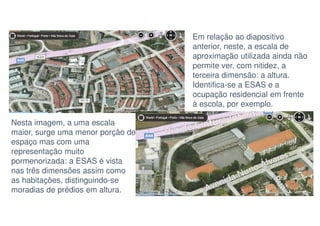

6. Em relação ao diapositivo
anterior, neste, a escala de
aproximação utilizada ainda não
permite ver, com nitidez, a
terceira dimensão: a altura.
Identifica-se a ESAS e a
ocupação residencial em frente
à escola, por exemplo.
Nesta imagem, a uma escala
maior, surge uma menor porção de
espaço mas com uma
representação muito
pormenorizada: a ESAS é vista
nas três dimensões assim como
as habitações, distinguindo-se
moradias de prédios em altura.

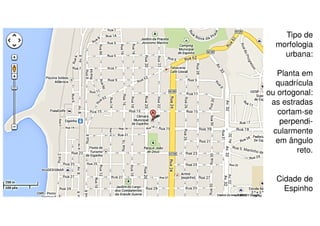

7. Tipo de
morfologia
urbana:
Planta em
quadrícula
ou ortogonal:
as estradas
cortam-se
perpendicularmente
em ângulo
reto.
Cidade de
Espinho

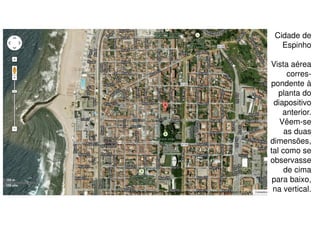

8. Cidade de
Espinho
Vista aérea
correspondente à
planta do
diapositivo
anterior.
Vêem-se
as duas
dimensões,
tal como se
observasse
de cima
para baixo,
na vertical.

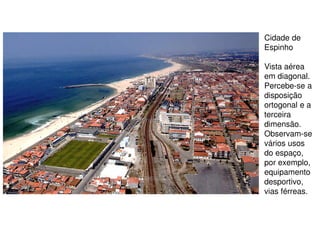

9. Cidade de
Espinho
Vista aérea
em diagonal.
Percebe-se a
disposição
ortogonal e a
terceira
dimensão.
Observam-se
vários usos
do espaço,
por exemplo,
equipamento
desportivo,
vias férreas.

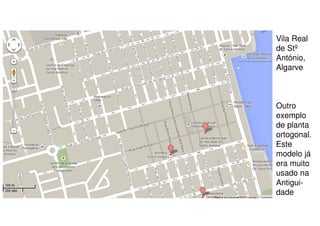

10. Vila Real
de Stº
António,
Algarve
Outro
exemplo
de planta
ortogonal.
Este
modelo já
era muito
usado na
Antiguidade

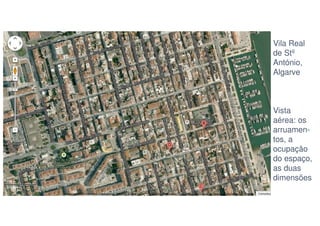

11. Vila Real
de Stº
António,
Algarve
Vista
aérea: os
arruamentos, a
ocupação
do espaço,
as duas
dimensões

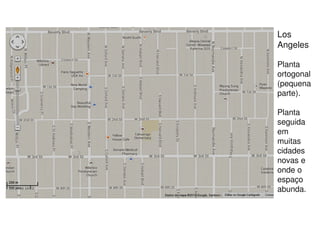

12. Los
Angeles
Planta
ortogonal
(pequena
parte).
Planta
seguida
em
muitas
cidades
novas e
onde o
espaço
abunda.

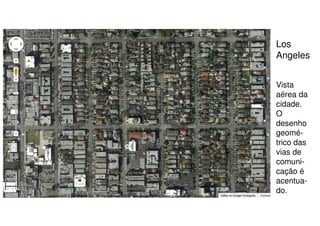

13. Los
Angeles
Vista
aérea da
cidade.
O
desenho
geométrico das
vias de
comunicação é
acentuado.

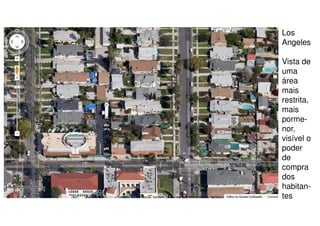

14. Los
Angeles
Vista de
uma
área
mais
restrita,
mais
pormenor,
visível o
poder
de
compra
dos
habitantes

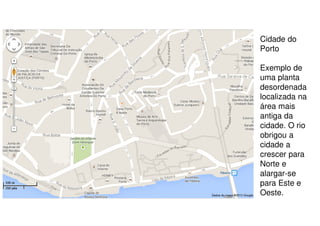

15. Cidade do
Porto
Exemplo de
uma planta
desordenada
localizada na
área mais
antiga da
cidade. O rio
obrigou a
cidade a
crescer para
Norte e
alargar-se
para Este e
Oeste.

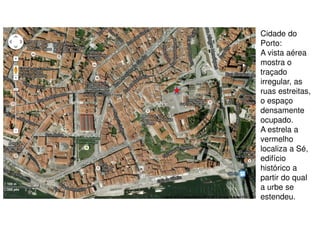

16. Cidade do
Porto:
A vista aérea
mostra o
traçado
irregular, as
ruas estreitas,
o espaço
densamente
ocupado.
A estrela a
vermelho
localiza a Sé,
edifício
histórico a
partir do qual
a urbe se
estendeu.

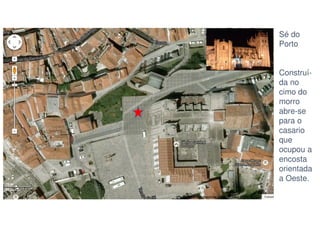

17. Sé do
Porto
Construída no
cimo do
morro
abre-se
para o
casario
que
ocupou a
encosta
orientada
a Oeste.

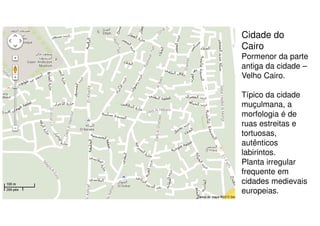

18. Cidade do
Cairo
Pormenor da parte
antiga da cidade –
Velho Cairo.
Típico da cidade
muçulmana, a
morfologia é de
ruas estreitas e
tortuosas,
autênticos
labirintos.
Planta irregular
frequente em
cidades medievais
europeias.

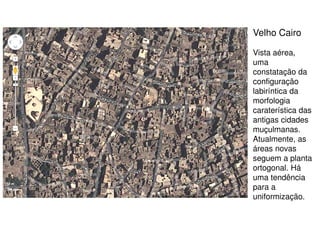

19. Velho Cairo
Vista aérea,
uma
constatação da
configuração
labiríntica da
morfologia
caraterística das
antigas cidades
muçulmanas.
Atualmente, as
áreas novas
seguem a planta
ortogonal. Há
uma tendência
para a
uniformização.

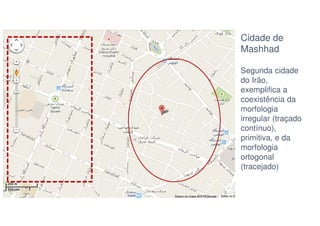

20. Cidade de
Mashhad
Segunda cidade
do Irão,
exemplifica a
coexistência da
morfologia
irregular (traçado
contínuo),
primitiva, e da
morfologia
ortogonal
(tracejado)

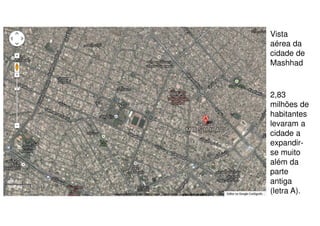

21. Vista
aérea da
cidade de
Mashhad
2,83
milhões de
habitantes
levaram a
cidade a
expandirse muito
além da
parte
antiga
(letra A).

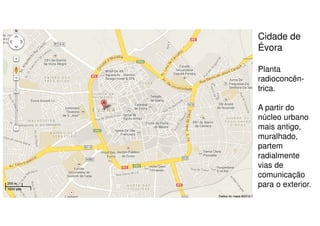

22. Cidade de
Évora
Planta
radioconcêntrica.
A partir do
núcleo urbano
mais antigo,
muralhado,
partem
radialmente
vias de
comunicação
para o exterior.

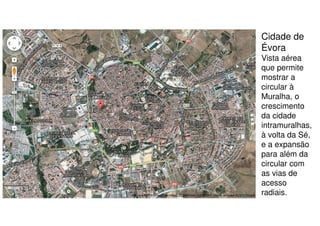

23. Cidade de
Évora
Vista aérea
que permite
mostrar a
circular à
Muralha, o
crescimento
da cidade
intramuralhas,
à volta da Sé,
e a expansão
para além da
circular com
as vias de
acesso
radiais.

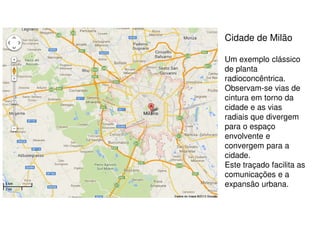

24. Cidade de Milão
Um exemplo clássico
de planta
radioconcêntrica.
Observam-se vias de
cintura em torno da
cidade e as vias
radiais que divergem
para o espaço
envolvente e
convergem para a
cidade.
Este traçado facilita as
comunicações e a
expansão urbana.

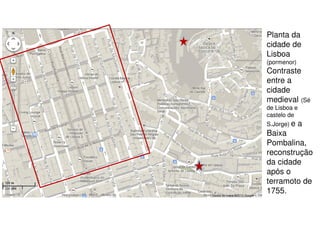

25. Planta da
cidade de
Lisboa
(pormenor)
Contraste
entre a
cidade
medieval (Sé
de Lisboa e
castelo de
S.Jorge) e
a
Baixa
Pombalina,
reconstrução
da cidade
após o
terramoto de
1755.

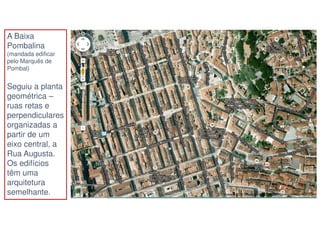

26. A Baixa
Pombalina
(mandada edificar
pelo Marquês de
Pombal)
Seguiu a planta
geométrica –
ruas retas e
perpendiculares
organizadas a
partir de um
eixo central, a
Rua Augusta.
Os edifícios
têm uma
arquitetura
semelhante.
