1. Escolástica Rosa

3.  Definições
Caldeira é um recipiente metálico cuja função é, entre muitas, a produção de
vapor através do aquecimento da água. As caldeiras em geral são empregadas
para alimentar máquinas térmicas, autoclaves para esterilização de materiais
diversos, cozimento de alimentos através do vapor, calefação ambiental.
Caldeira Industrial

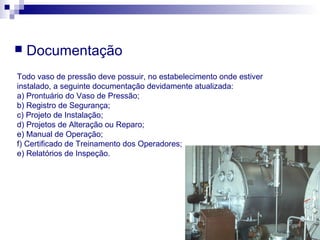

4.  Documentação
Todo vaso de pressão deve possuir, no estabelecimento onde estiver
instalado, a seguinte documentação devidamente atualizada:
a) Prontuário do Vaso de Pressão;
b) Registro de Segurança;
c) Projeto de Instalação;
d) Projetos de Alteração ou Reparo;
e) Manual de Operação;
f) Certificado de Treinamento dos Operadores;
e) Relatórios de Inspeção.

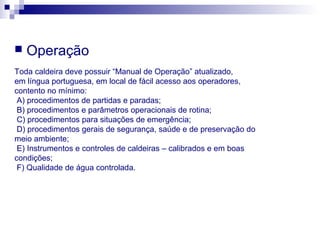

5.  Operação
Toda caldeira deve possuir “Manual de Operação” atualizado,
em língua portuguesa, em local de fácil acesso aos operadores,
contento no mínimo:
A) procedimentos de partidas e paradas;
B) procedimentos e parâmetros operacionais de rotina;
C) procedimentos para situações de emergência;
D) procedimentos gerais de segurança, saúde e de preservação do
meio ambiente;
E) Instrumentos e controles de caldeiras – calibrados e em boas
condições;
F) Qualidade de água controlada.

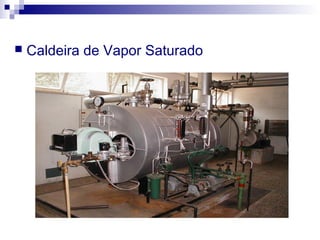

6.  Caldeira de Vapor Saturado

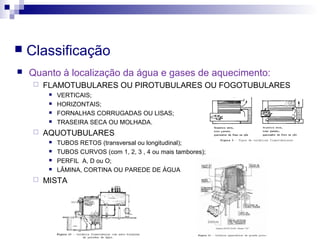

7.  Classificação
 Quanto à localização da água e gases de aquecimento:
 FLAMOTUBULARES OU PIROTUBULARES OU FOGOTUBULARES
 VERTICAIS;
 HORIZONTAIS;
 FORNALHAS CORRUGADAS OU LISAS;
 TRASEIRA SECA OU MOLHADA.
 AQUOTUBULARES
 TUBOS RETOS (transversal ou longitudinal);
 TUBOS CURVOS (com 1, 2, 3 , 4 ou mais tambores);
 PERFIL A, D ou O;
 LÂMINA, CORTINA OU PAREDE DE ÁGUA
 MISTA

8.  Classificação
 Quanto à energia empregada para o aquecimento:
 COMBUSTÍVEIS (sólido, líquido ou gás)
 ELÉTRICAS (de jatos de água, eletrodo submerso, de resistência)
 CALDEIRAS DE RECUPERAÇÃO
 NUCLEAR

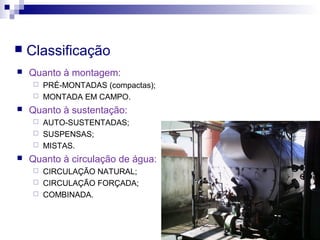

9.  Classificação
 Quanto à montagem:
 PRÉ-MONTADAS (compactas);
 MONTADA EM CAMPO.
 Quanto à sustentação:
 AUTO-SUSTENTADAS;
 SUSPENSAS;
 MISTAS.
 Quanto à circulação de água:
 CIRCULAÇÃO NATURAL;
 CIRCULAÇÃO FORÇADA;
 COMBINADA.

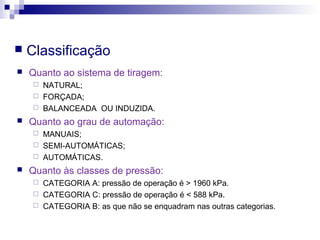

10.  Classificação
 Quanto ao sistema de tiragem:
 NATURAL;
 FORÇADA;
 BALANCEADA OU INDUZIDA.
 Quanto ao grau de automação:
 MANUAIS;
 SEMI-AUTOMÁTICAS;
 AUTOMÁTICAS.
 Quanto às classes de pressão:
 CATEGORIA A: pressão de operação é > 1960 kPa.
 CATEGORIA C: pressão de operação é < 588 kPa.
 CATEGORIA B: as que não se enquadram nas outras categorias.

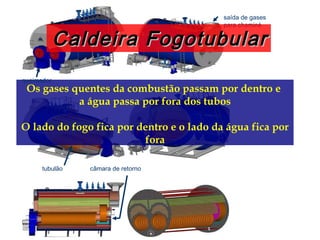

11. tubulão câmara de retorno
queimador
saída de gases
para chaminé
Os gases quentes da combustão passam por dentro e
a água passa por fora dos tubos
O lado do fogo fica por dentro e o lado da água fica por
fora
Caldeira FogotubularCaldeira Fogotubular

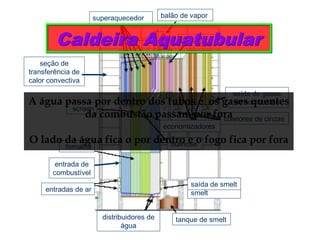

12. tanque de smelt
Saída de
smelt
bullnose
economizadores
coletores de cinzas
saída de smelt
convector
balão de vaporsuperaquecedor
entradas de ar
fornalha
screen
saída de gases
de combustão
distribuidores de
água
entrada de
combustível
seção de
transferência de
calor convectiva
Caldeira AquatubularCaldeira Aquatubular
A água passa por dentro dos tubos e os gases quentes
da combustão passam por fora
O lado da água fica o por dentro e o fogo fica por fora

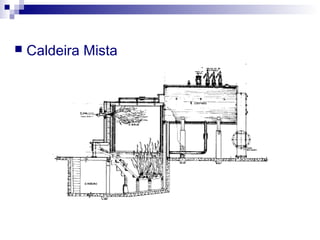

13.  Caldeira Mista

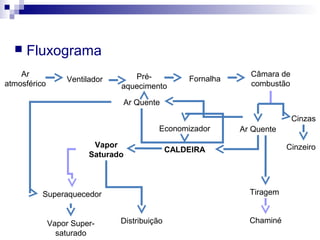

14.  Fluxograma
Ar
atmosférico
Ventilador Pré-
aquecimento
Fornalha
Câmara de
combustão
Cinzas
Cinzeiro
Ar Quente
CALDEIRA
Economizador
Ar Quente
Vapor
Saturado
Vapor Super-
saturado
Distribuição
Superaquecedor Tiragem
Chaminé

15. CÂMARA DE COMBUSTÃO: local onde ocorre a queima. Busca-se manter
a temperatura elevada e garantir a queima total do combustível.
Composta por fornalha e cinzeiro.

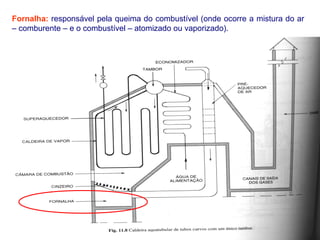

16. Fornalha: responsável pela queima do combustível (onde ocorre a mistura do ar
– comburente – e o combustível – atomizado ou vaporizado).

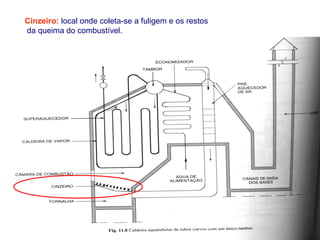

17. Cinzeiro: local onde coleta-se a fuligem e os restos
da queima do combustível.

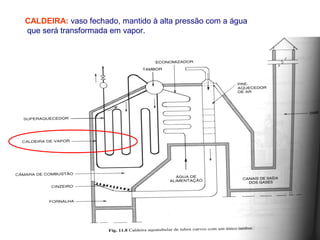

18. CALDEIRA: vaso fechado, mantido à alta pressão com a água
que será transformada em vapor.

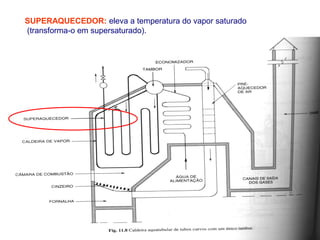

19. SUPERAQUECEDOR: eleva a temperatura do vapor saturado
(transforma-o em supersaturado).

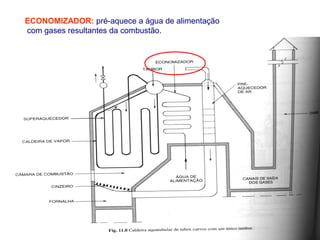

20. ECONOMIZADOR: pré-aquece a água de alimentação
com gases resultantes da combustão.

21. PRÉ-AQUECEDOR DE AR: Pré-aquece o ar (comburente)
antes de entrar na fornalha.

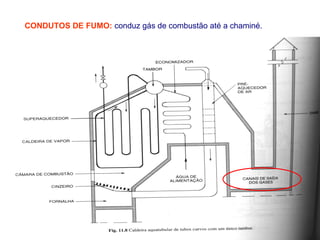

22. CONDUTOS DE FUMO: conduz gás de combustão até a chaminé.

23. CHAMINÉ: Retira os gases da instalação até a atmosfera.

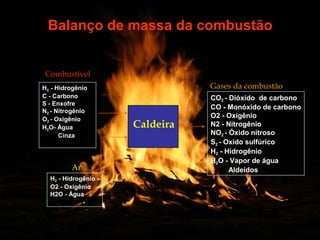

24. Caldeira
Ar
Combustível
CO2 - Dióxido de carbono
CO - Monóxido de carbono
O2 - Oxigênio
N2 - Nitrogênio
NO2 - Óxido nitroso
S2 - Oxido sulfúrico
H2 - Hidrogênio
H2O - Vapor de água
Aldeídos
H2 - Hidrogênio
C - Carbono
S - Enxofre
N2 - Nitrogênio
O2 - Oxigênio
H2O- Água
Cinza
H2 - Hidrogênio
O2 - Oxigênio
H2O - Água
Gases da combustão
Balanço de massa da combustão
