Este documento discute conceitos de sistemas pressurizados, equipamentos de proteção individual e ferramentas seguras. Ele explica os requisitos para caldeiras e vasos de pressão segundo a NR-13 e enfatiza a importância de posicionamento seguro e do uso correto de EPIs ao trabalhar com esses sistemas.

2. CONTEÚDO PROGRAMÁTICO
• Conheça os conceitos de Sistemas Pressurizados
• Posicionamento Seguro
• Equipamentos de Proteção Individual (EPIs)
• Equipamentos e ferramentas

3. Conceitos de sistemas pressurizados

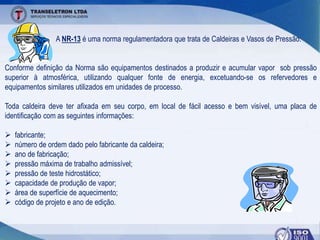

4. A NR-13 é uma norma regulamentadora que trata de Caldeiras e Vasos de Pressão.
Conforme definição da Norma são equipamentos destinados a produzir e acumular vapor sob pressão
superior à atmosférica, utilizando qualquer fonte de energia, excetuando-se os refervedores e
equipamentos similares utilizados em unidades de processo.
Toda caldeira deve ter afixada em seu corpo, em local de fácil acesso e bem visível, uma placa de
identificação com as seguintes informações:
 fabricante;
 número de ordem dado pelo fabricante da caldeira;
 ano de fabricação;
 pressão máxima de trabalho admissível;
 pressão de teste hidrostático;
 capacidade de produção de vapor;
 área de superfície de aquecimento;
 código de projeto e ano de edição.

5. VASOS DE PRESSÃO são equipamentos que contêm fluidos sob
pressão interna ou externa. Devem ser instalados de modo que
todos os drenos, respiros, bocas de visita e indicadores de nível,
pressão e temperatura quando existentes sejam facilmente
acessíveis.
São considerados vasos de pressão o seguintes equipamentos:
separadores de óleo e gás, permutadores de calor, torres, esferas,
reservatórios de ar comprimido, filtros, caldeiras, alguns tipos de
tanques e tubulações.
Todo vaso de pressão deve ter afixado em seu corpo em local de
fácil acesso e bem visível placa de identificação com no mínimo as
seguintes informações:
 fabricante;
 número de identificação;
 ano de fabricação;
 pressão máxima de trabalho admissível;
 pressão de teste hidrostático;
 código de projeto e ano de edição.

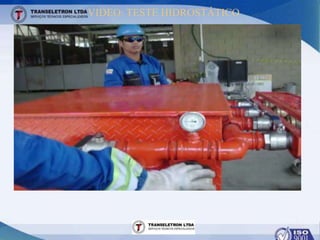

6. VIDEO: TESTE HIDROSTÁTICO

7. A postura assumida pelos trabalhadores deve ser sempre ergonômica e segura. Os trabalhadores não
podem sentar ou caminhar sobre os Sistemas Pressurizados porque podem cair ou quebrar partes do
sistema e também não podem trabalhar em posições incômodas evitando se acidentar gravemente.
Para chegar aos locais onde existem esses Sistemas é fundamental a existência de acessos seguros
como andaimes, rampas, escadas e passarelas.
Quando uma pessoa chega perto de uma área onde estão trabalhando com Sistemas
Pressurizados é importante verificar se todos os envolvidos estão utilizando equipamentos de
proteção indicados para as tarefas e realizando os procedimentos indicados.

8. No momento de testes de pressão hidrostática os
trabalhadores não podem se posicionar próximos
a estes equipamentos. Só quem pode estar
próximo são trabalhadores autorizados.
É importante também que a área onde esteja
acontecendo o teste seja isolada por barreiras
físicas como correntes, cordas, faixas... Além da
sinalização obrigatória.
Os trabalhadores que lidam com Sistemas
Pressurizados devem estar devidamente
treinados em relação aos riscos do trabalho.

9. VIDEO: ACIDENTE COM PNEU EM OFICINA

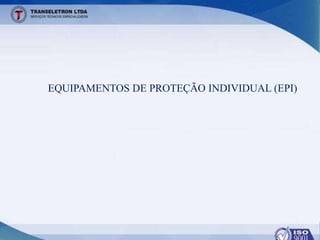

10. EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL (EPI)

11. Vamos conhecer alguns EPIs destinados para trabalhos pressurizados:
Capacete Protetor facial Óculos de segurança
Botas de segurança Protetor Auricular Luvas Hyflex Macacão

12. VIDEO: SEGURANÇA DAS MÃOS

13. EQUIPAMENTOS e ferramentas

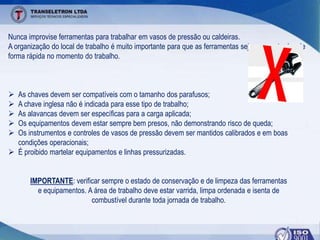

14. Nunca improvise ferramentas para trabalhar em vasos de pressão ou caldeiras.
A organização do local de trabalho é muito importante para que as ferramentas sejam encontradas de
forma rápida no momento do trabalho.
 As chaves devem ser compatíveis com o tamanho dos parafusos;
 A chave inglesa não é indicada para esse tipo de trabalho;
 As alavancas devem ser específicas para a carga aplicada;
 Os equipamentos devem estar sempre bem presos, não demonstrando risco de queda;
 Os instrumentos e controles de vasos de pressão devem ser mantidos calibrados e em boas
condições operacionais;
 É proibido martelar equipamentos e linhas pressurizadas.
IMPORTANTE: verificar sempre o estado de conservação e de limpeza das ferramentas
e equipamentos. A área de trabalho deve estar varrida, limpa ordenada e isenta de
combustível durante toda jornada de trabalho.
