1. REFRIGERAÇÃOREFRIGERAÇÃO
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS
Curso: Técnico em Mecânica
Instrutora: Luiza Siqueira Nunes
SENAI – Serviço Nacional de
Aprendizagem Industrial

2. 2
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

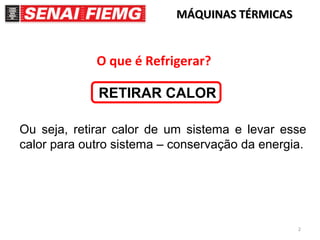

O que é Refrigerar?
RETIRAR CALOR
Ou seja, retirar calor de um sistema e levar esse
calor para outro sistema – conservação da energia.

3. 3
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

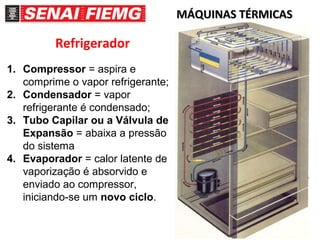

Refrigerador
1. Compressor = aspira e
comprime o vapor refrigerante;
2. Condensador = vapor
refrigerante é condensado;
3. Tubo Capilar ou a Válvula de
Expansão = abaixa a pressão
do sistema
4. Evaporador = calor latente de
vaporização é absorvido e
enviado ao compressor,
iniciando-se um novo ciclo.

4. 4
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

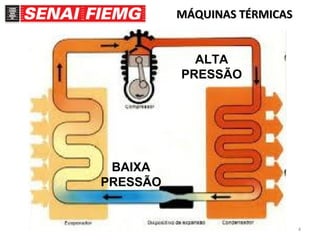

Refrigerador
ALTA
PRESSÃO
BAIXA
PRESSÃO

5. 5
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

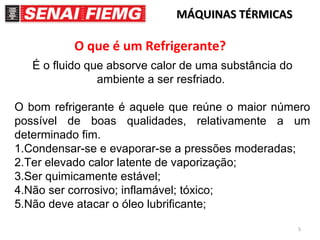

O que é um Refrigerante?
É o fluido que absorve calor de uma substância do
ambiente a ser resfriado.
O bom refrigerante é aquele que reúne o maior número
possível de boas qualidades, relativamente a um
determinado fim.
1.Condensar-se e evaporar-se a pressões moderadas;
2.Ter elevado calor latente de vaporização;
3.Ser quimicamente estável;
4.Não ser corrosivo; inflamável; tóxico;
5.Não deve atacar o óleo lubrificante;

6. 6
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

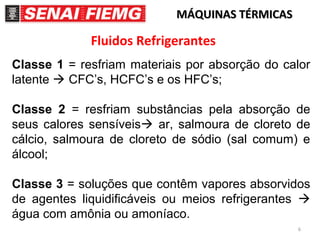

Fluidos Refrigerantes
Classe 1 = resfriam materiais por absorção do calor
latente  CFC’s, HCFC’s e os HFC’s;
Classe 2 = resfriam substâncias pela absorção de
seus calores sensíveis ar, salmoura de cloreto de
cálcio, salmoura de cloreto de sódio (sal comum) e
álcool;
Classe 3 = soluções que contêm vapores absorvidos
de agentes liquidificáveis ou meios refrigerantes 
água com amônia ou amoníaco.

7. 7
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS
Fluidos Refrigerantes Comuns

8. 8
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

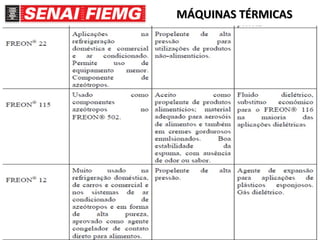

Fluidos Refrigerantes

9. 9
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

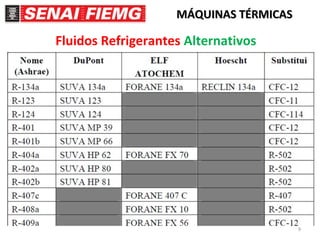

Fluidos Refrigerantes Alternativos

10. 10
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

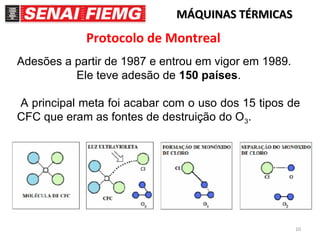

Protocolo de Montreal
Adesões a partir de 1987 e entrou em vigor em 1989.
Ele teve adesão de 150 países.
A principal meta foi acabar com o uso dos 15 tipos de
CFC que eram as fontes de destruição do O3.

11. 11

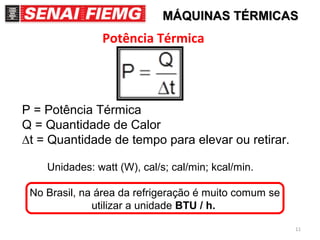

Potência Térmica
P = Potência Térmica
Q = Quantidade de Calor
∆t = Quantidade de tempo para elevar ou retirar.
Unidades: watt (W), cal/s; cal/min; kcal/min.
No Brasil, na área da refrigeração é muito comum se
utilizar a unidade BTU / h.
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS

12. 12

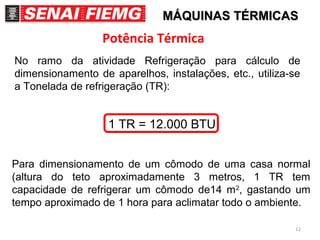

Potência Térmica
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS
No ramo da atividade Refrigeração para cálculo de
dimensionamento de aparelhos, instalações, etc., utiliza-se
a Tonelada de refrigeração (TR):
1 TR = 12.000 BTU
Para dimensionamento de um cômodo de uma casa normal
(altura do teto aproximadamente 3 metros, 1 TR tem
capacidade de refrigerar um cômodo de14 m2
, gastando um
tempo aproximado de 1 hora para aclimatar todo o ambiente.

13. 13

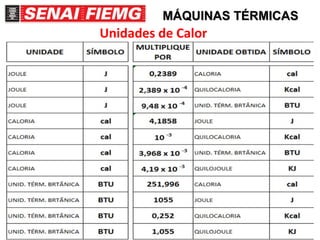

Unidades de Calor
MÁQUINAS TÉRMICASMÁQUINAS TÉRMICAS
