1. NR - 14 Fornos
1. Introdução
2. Tipos
a. Horizontal
b. Vertical
c. Misto
3. Partes
a. Serpentinas de aquecimento
b. Fornalhas
c. Chaminé
4. Sistema de controle
5. Otimização energética
6. Procedimentos para acendimento e apagamento

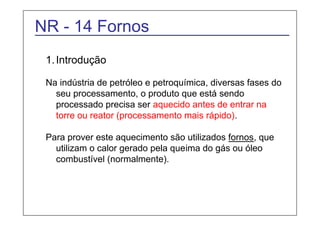

2. NR - 14 Fornos
1. Introdução
Na indústria de petróleo e petroquímica, diversas fases do
seu processamento, o produto que está sendo
processado precisa ser aquecido antes de entrar na
torre ou reator (processamento mais rápido).
Para prover este aquecimento são utilizados fornos, que
utilizam o calor gerado pela queima do gás ou óleo
combustível (normalmente).

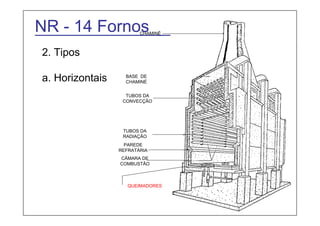

3. NR - 14 Fornos
2. Tipos
a. Horizontais
CHAMINÉ
BASE DE
CHAMINÉ
TUBOS DA
CONVECÇÃO
TUBOS DA
RADIAÇÃO
PAREDE
REFRATÁRIA
CÂMARA DE
COMBUSTÃO
QUEIMADORES

4. NR - 14 Fornos
2. Tipos
b. Verticais
CHAMINÉ
SECÇÃO DE
CONVECÇÃO
TUBOS DA RADIAÇÃO
QUEIMADORES
CONE DE
RADIAÇÃO
PAREDE
REFARTÁRIA

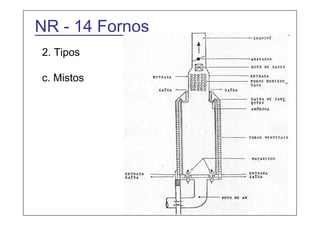

5. NR - 14 Fornos
2. Tipos
c. Mistos

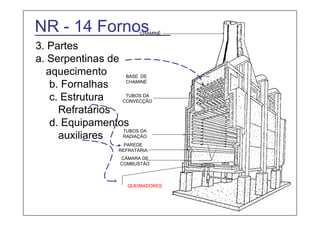

6. NR - 14 Fornos
3. Partes
a. Serpentinas de
aquecimento
b. Fornalhas
c. Estrutura
Refratários
d. Equipamentos
auxiliares
CHAMINÉ
BASE DE
CHAMINÉ
TUBOS DA
CONVECÇÃO
TUBOS DA
RADIAÇÃO
PAREDE
REFRATÁRIA
CÂMARA DE
COMBUSTÃO
QUEIMADORES

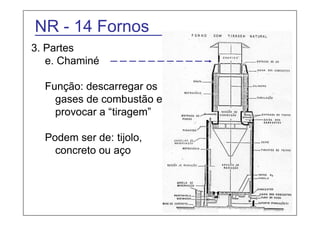

7. NR - 14 Fornos
3. Partes
e. Chaminé
Função: descarregar os
gases de combustão e
provocar a “tiragem”
Podem ser de: tijolo,
concreto ou aço

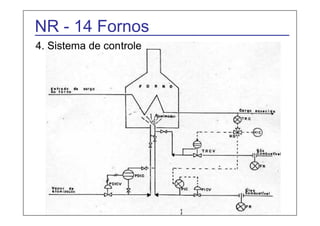

8. NR - 14 Fornos
4. Sistema de controle

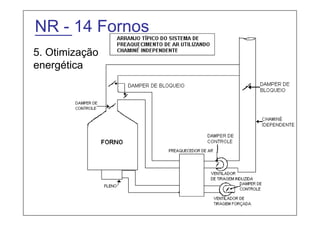

9. NR - 14 Fornos
5. Otimização
energética

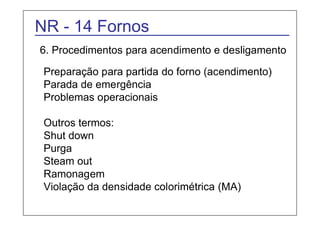

10. NR - 14 Fornos
6. Procedimentos para acendimento e desligamento
Preparação para partida do forno (acendimento)
Parada de emergência
Problemas operacionais
Outros termos:
Shut down
Purga
Steam out
Ramonagem
Violação da densidade colorimétrica (MA)

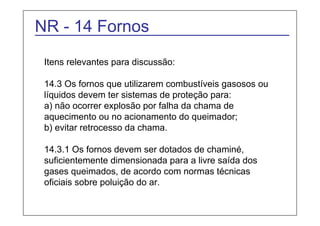

11. NR - 14 Fornos
Itens relevantes para discussão:
14.3 Os fornos que utilizarem combustíveis gasosos ou
líquidos devem ter sistemas de proteção para:
a) não ocorrer explosão por falha da chama de
aquecimento ou no acionamento do queimador;
b) evitar retrocesso da chama.
14.3.1 Os fornos devem ser dotados de chaminé,
suficientemente dimensionada para a livre saída dos
gases queimados, de acordo com normas técnicas
oficiais sobre poluição do ar.

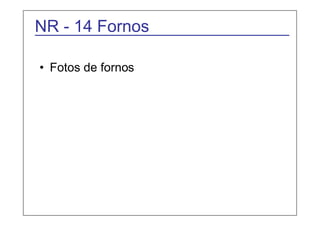

12. NR - 14 Fornos
• Fotos de fornos
