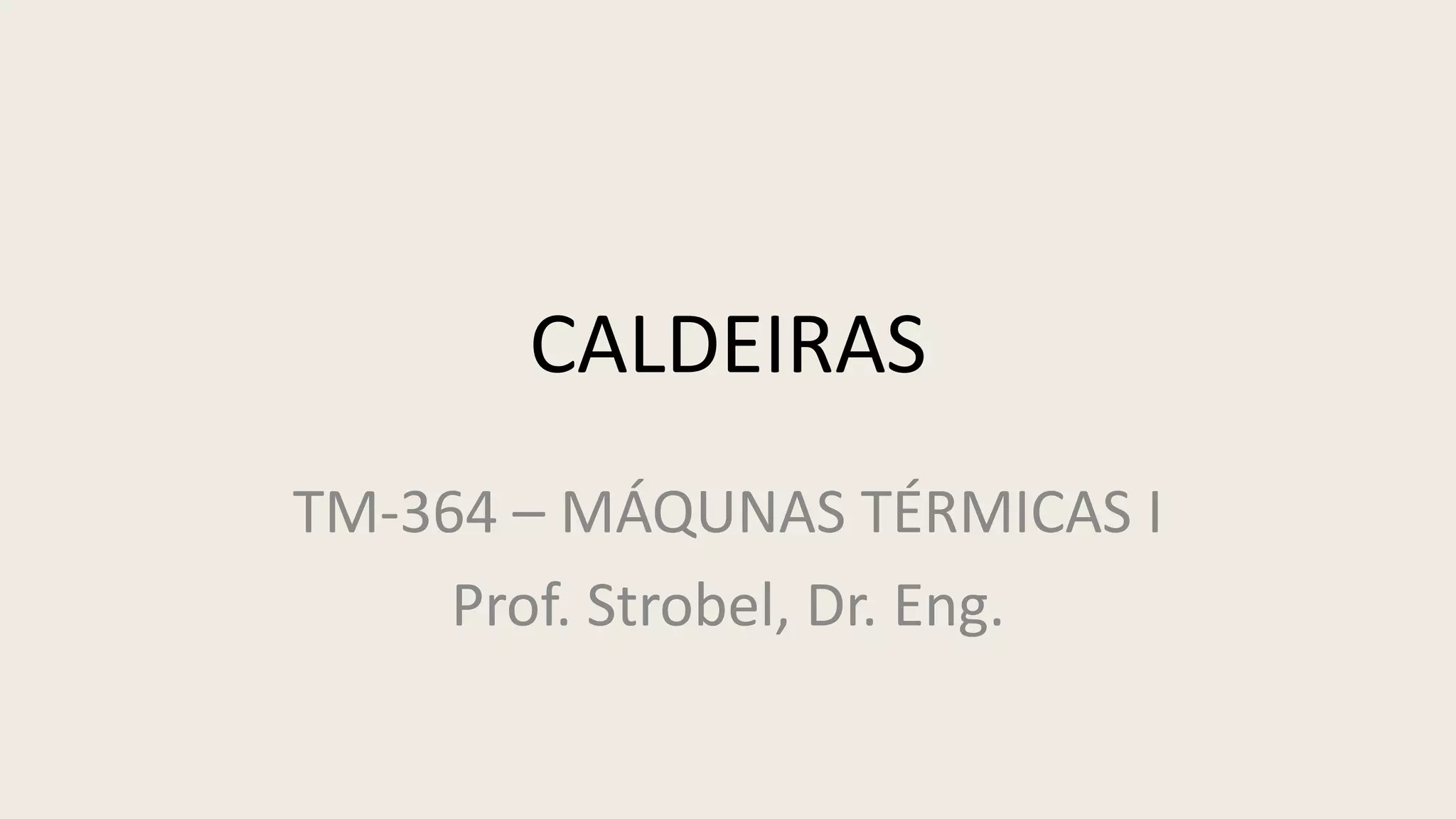

CALDEIRAS
TM-364 – MÁQUNAS TÉRMICAS I
Prof. Strobel, Dr. Eng.
DEFINIÇÃO
NR-13: “Caldeiras a vapor são equipamentos
destinados a produzir e acumular vapor sob
pressão superior à atmosférica, utilizando
qualquer fonte de energia, excetuando-se os
refervedores e equipamentos similares
utilizados em unidades de processo. “
Tipo de Caldeiras
Flamotubular: Os produtos de combustão
circulam pelo interior dos tubos, que ficam
imersos na água a ser vaporizada.
Aquatubulares: A água a ser vaporizada circula
pelos tubos, e os produtos de combustão pelo
exterior deles.
Caldeiras Flamotubulares
Baixo rendimento térmico;
Maior espaço ocupado;
Ideal para pequenas
instalações;
Simples construção.
Caldeiras Flamotubulares
Verticais:
Os tubos são colocados
verticalmente num corpo
cilíndrico fechado nas
extremidades por placas,
chamadas espelhos ;
A fornalha interna fica no corpo
cilíndrico logo abaixo do espelho
inferior.
Os gases de combustão sobem
através dos tubos, aquecendo e
vaporizando a água que está em
volta deles.
Caldeiras Flamotubulares
Verticais: As fornalhas
externas são utilizadas
principalmente no
aproveitamento da queima de
combustíveis de baixo poder
calorífico, tais como:
serragem, palha, casca de
café e de amendoim e óleo
combustível.
Caldeiras Flamotubulares
Horizontais: Abrangem vários modelos, desde as
caldeiras Cornuália e Lancaster, de grande volume de
água, até as modernas unidades compactas.
Caldeiras Flamotubulares
Horizontais: As principais
caldeiras horizontais apresentam
tubulões internos nos quais
ocorre a combustão e através dos
quais passam os gases quentes.
Podem ter de 1 a 4 tubulões por
fornalha.
Tipos: Cornuália; Lancaster;
Multitubular; Locomóvel; Escocesa.
Caldeiras Flamotubulares
Cornuália: é constituída de um tubulão horizontal
ligando a fornalha ao local de saída de gases;
Funcionamento simples;
Rendimento Baixo;
Caldeiras Flamotubulares
Lancaster: A caldeira Lancaster é de construção idêntica à
anterior, porém tecnicamente mais evoluída;
É constituída de dois a quatro tubulões internos;
Algumas delas apresentam tubos de fogo e de retorno.
Caldeiras Flamotubulares
Multitubular: a queima de combustível é efetuada
em uma fornalha externa;
Os gases quentes passam pelos tubos de fogo;
Queima de qualquer tipo de
Combustível.
Caldeiras Flamotubulares
Locomóvel: apresenta uma
dupla parede em chapa na
fornalha, pela qual a água
circula;
Fácil transferência de Local;
Utilizada em Serrarias e em
Campos de Petróleo.
Caldeiras Flamotubulares
Escocesa: o modelo de caldeira
industrial mais difundido no mundo;
É destinada à queima de óleo ou gás;
Criada basicamente para uso
marítimo.
Caldeiras Flamotubulares
CALDEIRA AQUATUBULAR
Maior Rendimento;
Maior produção de Vapor;
Maior Superfície de Aquecimento.
TUBULÃO DE ÁGUA INFERIOR
É o elemento de ligação dos tubos para
possibilitar a circulação de água na caldeira, tem
por função de acumular lama formada pela
reação dos produtos químicos com a água da
caldeira.
A água que sai deste elemento é encaminhada
para tratamento.
• Tubulão de água
inferior
Tubulão de água superior
É um corpo cilíndrico contendo em seu interior água e
vapor formado pela troca térmica entre os gases da
combustão e a água em circulação na caldeira. Sua
principal função é separar a água do vapor (ambos
saturados).
Estes tubos contém conexões para visores de nível,
válvulas de segurança, instrumentos de indicação e
controle, além de tubos de ligação com superaquecedor
de vapor.
Tubulão de água superior
Tubos de alimentação de água
São distribuídos no tubulão
superior através de furos
dispostos em toda a extensão
do tubulão.
Este tubos são geralmente
posicionados 45º para baixo e
direcionados na parte traseira
do costado do tubulação.
Tubos de purga contínua
Localiza-se abaixo do nível de água
aproximadamente, com furos em
toda a extensão.
É deste tubo que se faz coleta de
água para análise de sólidos,
fosfatos, dispersantes, pH, sulfito,
alcalinidade, sílica,a qual é feito o
controle químico da água da
caldeira.
Defletor
É constituído de chapas,
colocados no costado
frontal do tubulão de
vapor, formando uma
câmara para receber o
vapor dos tubos
geradores.
Separadores de vapor
Consiste em chicanas e
filtros que destinam-se a
reter água do vapor, de
maneira que esse entre
“seco” no superaquecedor.
Tubos de circulação
São tubos traseiros do feixe
tubular que conduzem a água
do tubulão de vapor para o
tubulão de água, chamadas de
tubos descendentes.
Tubos geradores
São tubos dianteiros do feixe tubular
ascendentes e descendentes, que
conduzem a mistura água e vapor
saturado para o tubulão de vapor.
Estes tubos são que recebem maior
quantidade de calor da fornalha e a
caldeira propriamente dita.
Parede d’água – Tubulação da Caldeira
O resfriamento da fornalha é feito
através do fluxo de água que
circula pelos tubos que formam
as paredes. A água do tubulão
superior desce para o tubulão
inferior, sendo os resíduos
sólidos da evaporação
conduzidos por gravidade para o
tubulão inferior e qualquer vapor
gerado sobe para o tubulão
superior.
Parede d’água – Tubulação da Caldeira
A parede d’água pode ser frontal, traseiro ou lateral.
Quanto à construção, podem ser:
Aletados ou membranados;
Tangentes;
Espaçados.
Parede d’água – Tubulação da Caldeira
Superaquecedor
É destinado a aumentar a temperatura
do vapor saturado, tornando este mais
seco sem aumentar sua pressão.
É constituído de tubos lisos/aletados
resistentes a altas temperaturas, que
aproveitam os gases de combustão
para dar o devido aquecimento ao
vapor saturado, transformando-o em
vapor superaquecido.
Radiação proveniente
do calor emitido pela
fornalha
Superaquecedor
Economizador
O economizador tem a finalidade de aquecer a água
de alimentação da caldeira.
Normalmente está localizado na parte alta da caldeira
entre o tambor de vapor e os tubos geradores de
vapor, e os gases são obrigados a circular através dele,
antes de saírem pela chaminé.
Economizador
Existem vários tipos de
economizadores e na sua
construção podem ser
empregados tubos de
aço maleável ou tubos
de aço fundido com
aletas.
Pré-aquecedor de ar
O pré-aquecedor de ar é um equipamento
(trocador de calor) que eleva a temperatura do
ar antes que este entre na fornalha. O calor é
cedido pelos gases residuais quentes ou pelo
vapor da própria caldeira.
Pré-aquecedor de ar
A instalação desses
equipamentos oferece a
vantagem de melhorar a
eficiência da caldeira pelo
aumento da temperatura de
equilíbrio na câmara de
combustão.
Alimentação de bagaço
Grelhas basculantes
Queimadores
Os queimadores são peças destinadas a promover,
de forma adequada e eficiente, a queima dos
combustíveis em suspensão.
Equipamentos auxiliares
• Sopradores de Fuligem (ramonadores)
Os sopradores de fuligem permitem uma distribuição rotativa de um
jato de vapor no interior da caldeira e tem por finalidade, fazer a
remoção da fuligem e depósitos formados na superfície externa da
zona de convecção das caldeiras.
Equipamentos auxiliares
• Válvulas de segurança
As válvulas de segurança e de alívio de pressão são
dispositivos que protegem automaticamente os
equipamentos de processo de um eventual excesso
de pressão. Caldeiras e vasos de pressão
obrigatoriamente necessitam desses dispositivos de
segurança para sua proteção, em cumprimento à
legislação através de normas como a NR-13 , e
atendendo aos códigos nacionais e internacionais de
projeto.
Equipamentos auxiliares
• Indicadores de nível
Os indicadores de nível tem por
objetivo indicar o nível de água
dentro do tubulão de
evaporação. Em geral, são
constituídos por um vidro
tubular.
Equipamentos auxiliares
• Sistemas de controle de água de alimentação
Os sistemas de controle de água de alimentação devem
regular o abastecimento de água ao tubulão de
evaporação para manter o nível entre limites desejáveis.
Esse limites devem ser observados no indicador de nível.
A quase totalidade das caldeiras são equipadas com
sistemas automatizados, que proporcionam maior
segurança, maiores rendimentos e menores gastos de
manutenção.
Equipamentos auxiliares
• Sensores de temperatura
Os sensores fazem a medição da
temperatura dos fluidos. São mais
utilizados os PT-100. Medem a
temperatura dos gases de
combustão, do ar de entrada, da
água de entrada, do vapor gerado e
do combustível.
Tratamento de água para caldeiras
A água para caldeiras deve receber tratamento que
permita: remoção total ou parcial de sais de cálcio e
magnésio, os quais produzem incrustações. O processo,
designado por abrandamento da água pela cal soldada,
consiste na injeção de soluções de CaO (cal) e NaCO3
(carbonato de sódio) para precipitar o carbonato de cálcio
e formar hidróxido de magnésio floculado, de modo a
serem removidos antes de a água ser bombeada para a
caldeira. As principais grandezas de qualidade da água
são: Dureza total e PH.
Tratamento de água para caldeiras
• Eliminação da dureza
• Precipitação com fosfatos
• Tratamento com quelatos
• Controle do pH e da alcalinidade
• Eliminação do oxigênio dissolvido
• Controle do teor de cloretos e sólidos totais
Tratamento de água para caldeiras
• Clarificação: O processo consiste na previa
floculação, decantação e filtração da água com
vistas a reduzir a presença de sólidos em
suspensão.
• Abrandamento: Consiste na remoção total ou
parcial dos sais de cálcio e magnésio presentes na
água, ou seja, consiste na redução de sua dureza.
Tratamento de água para caldeiras
• Desmineralização ou troca iônica
• Desgazeificação
São empregados equipamentos especiais que
aquecem a água e desta forma, são eliminados
os gases dissolvidos. Pode ser utilizado vapor
direto para o aquecimento da água a ser
desgazeificada.
Tratamento de água para caldeiras
• Remoção de sílica
Como já foi abordado, a sílica produz uma incrustação
muito dura e muito perigosa. Os tratamentos
normalmente empregados no interior da caldeira
não eliminam a sílica. Os métodos mais usados para
essa finalidade são a troca e tratamento com óxido
de magnésio calcinado.
Tratamento de água para caldeiras
• Métodos internos
Os tratamentos internos se baseiam na eliminação da
dureza, ao controle do pH e da sua alcalinidade, na
eliminação do oxigênio dissolvido e no controle dos
cloretos e do teor total de sólidos.
Manutenção das Caldeiras
Todo tratamento para obter bons resultados depende
de um controle eficiente e sistemático, quer dos
parâmetros químicos e físicos, como de certas
operações e procedimentos.
• Controle químico
• Limpeza química das caldeiras
• Proteção de caldeiras contra corrosões
Oxidação
Um dos principais responsáveis pela deterioração das
caldeiras é a corrosão, que age como fator de redução
da espessura das superfícies submetidas à pressão. A
corrosão não é sentida pelos instrumentos de
operação da caldeira, ou seja, os pressostatos e as
válvulas de segurança não detectam sua evolução por
que não é acompanhada por elevação de pressão.
Oxidação
Corrosão interna
• Oxidação generalizada do ferro
• Corrosão galvânica
• Corrosão por aeração diferencial
• Corrosão salina
• Fragilidade cáustica
• Corrosão por gases dissolvidos
Oxidação
Corrosão externa
Esse tipo de corrosão acontece nas superfícies
expostas aos gases de combustão e é função do
combustível utilizado e das temperaturas. Nas
caldeiras aquatubulares, as superfícies de
aquecimento mais quente são aquelas do
superaquecedor, podendo ocorrer corrosão tanto
nas caldeiras que queimam o oleio como carvão.
NORMAS REGULAMENTADORAS
• NR 4 - Serviços especializados em engenharia de segurança e em
medicina do trabalho (SESMT).
• NR 5 - Comissão Interna de Prevenção de Acidentes
• NR 6 - Equipamento de Proteção Individual – EPI
• NR 10 - Segurança em Instalações e Serviços em Eletricidade
• NR 13 - Caldeiras e Vasos de Pressão
• NR-15 - Atividades e Operações Insalubres
• NR 17 - Ergonomia
• NR 23 - Proteção Contra Incêndios
• NR 26 - Sinalização de Segurança

Mais conteúdo relacionado

Mais procurados

Fluxos em caldeiras
Fluxos em caldeirasFluxos em caldeiras
Fluxos em caldeiras
Clinaldo Guedes

Parte 06 retorno condensado
Parte 06   retorno condensadoParte 06   retorno condensado
Parte 06 retorno condensado
confidencial

11 aula caldeiras
11 aula caldeiras11 aula caldeiras
11 aula caldeiras
Homero Alves de Lima

Apostila de Fornos de Processo
Apostila de Fornos de ProcessoApostila de Fornos de Processo
Apostila de Fornos de Processo
Sampa2013

Caldeiras industriais
Caldeiras industriaisCaldeiras industriais
Caldeiras industriais
Safia Naser

Caldeiras apostila
Caldeiras   apostilaCaldeiras   apostila
Caldeiras apostila
Renan Margonar

Gv 03 caldeiras componentes
Gv 03 caldeiras componentesGv 03 caldeiras componentes
Gv 03 caldeiras componentes
Luiz Carlos Martinelli Júnior

Vasos de pressao (3)
Vasos de pressao (3)Vasos de pressao (3)
Vasos de pressao (3)
Jupira Silva

Compressores
CompressoresCompressores
Compressores
Ricardo Ramalho

Bombas industriais
Bombas industriaisBombas industriais
Bombas industriais
Renato Leitão

Treinamento de Caldeiras - Companhia Catarinense de Soluções
Treinamento de Caldeiras  - Companhia Catarinense de SoluçõesTreinamento de Caldeiras  - Companhia Catarinense de Soluções
Treinamento de Caldeiras - Companhia Catarinense de Soluções
Felipe Nunes

Parte 02 geração de vapor
Parte 02   geração de vaporParte 02   geração de vapor
Parte 02 geração de vapor
confidencial

9 condensadores
9 condensadores9 condensadores
9 condensadores
Dilson Tavares

Caldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressaoCaldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressao
Bruno Monteiro

Powerpoint de Sistema de Refrigeração
Powerpoint de Sistema de RefrigeraçãoPowerpoint de Sistema de Refrigeração
Powerpoint de Sistema de Refrigeração
Edimilson de Jesus Lana

Vasos de pressão e acumuladores
Vasos de pressão e acumuladoresVasos de pressão e acumuladores
Vasos de pressão e acumuladores
Murilo Romanenghi Trausi

Destilação
DestilaçãoDestilação
Caldeiras eletricas
Caldeiras eletricasCaldeiras eletricas
Caldeiras eletricas
Almiro Junior

Aula de Caldeiras
Aula de CaldeirasAula de Caldeiras
Aula de Caldeiras
Luciano Marcelo Oliveira

VALVULAS
VALVULASVALVULAS
VALVULAS
Levi Oliveira


Mais procurados (20)

Fluxos em caldeiras
Fluxos em caldeirasFluxos em caldeiras
Fluxos em caldeiras

Parte 06 retorno condensado
Parte 06   retorno condensadoParte 06   retorno condensado
Parte 06 retorno condensado

11 aula caldeiras
11 aula caldeiras11 aula caldeiras
11 aula caldeiras

Apostila de Fornos de Processo
Apostila de Fornos de ProcessoApostila de Fornos de Processo
Apostila de Fornos de Processo

Caldeiras industriais
Caldeiras industriaisCaldeiras industriais
Caldeiras industriais

Caldeiras apostila
Caldeiras   apostilaCaldeiras   apostila
Caldeiras apostila

Gv 03 caldeiras componentes
Gv 03 caldeiras componentesGv 03 caldeiras componentes
Gv 03 caldeiras componentes

Vasos de pressao (3)
Vasos de pressao (3)Vasos de pressao (3)
Vasos de pressao (3)

Compressores
CompressoresCompressores
Compressores

Bombas industriais
Bombas industriaisBombas industriais
Bombas industriais

Treinamento de Caldeiras - Companhia Catarinense de Soluções
Treinamento de Caldeiras  - Companhia Catarinense de SoluçõesTreinamento de Caldeiras  - Companhia Catarinense de Soluções
Treinamento de Caldeiras - Companhia Catarinense de Soluções

Parte 02 geração de vapor
Parte 02   geração de vaporParte 02   geração de vapor
Parte 02 geração de vapor

9 condensadores
9 condensadores9 condensadores
9 condensadores

Caldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressaoCaldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressao

Powerpoint de Sistema de Refrigeração
Powerpoint de Sistema de RefrigeraçãoPowerpoint de Sistema de Refrigeração
Powerpoint de Sistema de Refrigeração

Vasos de pressão e acumuladores
Vasos de pressão e acumuladoresVasos de pressão e acumuladores
Vasos de pressão e acumuladores

Destilação
DestilaçãoDestilação
Destilação

Caldeiras eletricas
Caldeiras eletricasCaldeiras eletricas
Caldeiras eletricas

Aula de Caldeiras
Aula de CaldeirasAula de Caldeiras
Aula de Caldeiras

VALVULAS
VALVULASVALVULAS
VALVULAS


Destaque

Caldeiras
CaldeirasCaldeiras
Caldeiras
educacao f

Anexo i geradores de vapor
Anexo i  geradores de vaporAnexo i  geradores de vapor
Anexo i geradores de vapor
Marcos Paulo Souza Batista

A caldeira nucleo breuzim - fotos - power point
A caldeira   nucleo breuzim - fotos - power pointA caldeira   nucleo breuzim - fotos - power point
A caldeira nucleo breuzim - fotos - power point
Welson Valente

Caldeiras power point
Caldeiras power pointCaldeiras power point
Caldeiras power point
fabiosgomes

Caldeiras
CaldeirasCaldeiras
Turmas Caldeiras certificação
Turmas Caldeiras certificaçãoTurmas Caldeiras certificação
Turmas Caldeiras certificação
Marcos Prado Engenharia Térmica

Análisis numerico
Análisis numericoAnálisis numerico
Análisis numerico
ivangobbo94

Lista
ListaLista
Turmas de Refrigeração
Turmas de RefrigeraçãoTurmas de Refrigeração
Turmas de Refrigeração
Marcos Prado Engenharia Térmica

Manual caldeiras
Manual caldeirasManual caldeiras
Manual caldeiras
dahssaat

Caldeira tratamento-químico
Caldeira tratamento-químicoCaldeira tratamento-químico
Caldeira tratamento-químico
ROBINSON CARLOS CRISTOVAM SILVA

Apostila de refrigeração
Apostila de refrigeraçãoApostila de refrigeração
Apostila de refrigeração
ragrellos

Amônia
AmôniaAmônia
Manutenção caldeiras
Manutenção caldeirasManutenção caldeiras
Manutenção caldeiras
Jair Lopes

Parte 01 conceitos basicos
Parte 01   conceitos basicosParte 01   conceitos basicos
Parte 01 conceitos basicos
confidencial

Caldeiras - Estudante Do Curso Inspetor De Equipamentos
Caldeiras  - Estudante Do Curso Inspetor De EquipamentosCaldeiras  - Estudante Do Curso Inspetor De Equipamentos
Caldeiras - Estudante Do Curso Inspetor De Equipamentos
Mário Sérgio Mello

08a sistemas de refrigeração industrial
08a sistemas de refrigeração industrial08a sistemas de refrigeração industrial
08a sistemas de refrigeração industrial
Luiz Carlos Martinelli Júnior

Apostila de vapor spirax sarco
Apostila de vapor spirax sarcoApostila de vapor spirax sarco
Apostila de vapor spirax sarco
Luiz Carlos Martinelli Júnior


Destaque (18)

Caldeiras
CaldeirasCaldeiras
Caldeiras

Anexo i geradores de vapor
Anexo i  geradores de vaporAnexo i  geradores de vapor
Anexo i geradores de vapor

A caldeira nucleo breuzim - fotos - power point
A caldeira   nucleo breuzim - fotos - power pointA caldeira   nucleo breuzim - fotos - power point
A caldeira nucleo breuzim - fotos - power point

Caldeiras power point
Caldeiras power pointCaldeiras power point
Caldeiras power point

Caldeiras
CaldeirasCaldeiras
Caldeiras

Turmas Caldeiras certificação
Turmas Caldeiras certificaçãoTurmas Caldeiras certificação
Turmas Caldeiras certificação

Análisis numerico
Análisis numericoAnálisis numerico
Análisis numerico

Lista
ListaLista
Lista

Turmas de Refrigeração
Turmas de RefrigeraçãoTurmas de Refrigeração
Turmas de Refrigeração

Manual caldeiras
Manual caldeirasManual caldeiras
Manual caldeiras

Caldeira tratamento-químico
Caldeira tratamento-químicoCaldeira tratamento-químico
Caldeira tratamento-químico

Apostila de refrigeração
Apostila de refrigeraçãoApostila de refrigeração
Apostila de refrigeração

Amônia
AmôniaAmônia
Amônia

Manutenção caldeiras
Manutenção caldeirasManutenção caldeiras
Manutenção caldeiras

Parte 01 conceitos basicos
Parte 01   conceitos basicosParte 01   conceitos basicos
Parte 01 conceitos basicos

Caldeiras - Estudante Do Curso Inspetor De Equipamentos
Caldeiras  - Estudante Do Curso Inspetor De EquipamentosCaldeiras  - Estudante Do Curso Inspetor De Equipamentos
Caldeiras - Estudante Do Curso Inspetor De Equipamentos

08a sistemas de refrigeração industrial
08a sistemas de refrigeração industrial08a sistemas de refrigeração industrial
08a sistemas de refrigeração industrial

Apostila de vapor spirax sarco
Apostila de vapor spirax sarcoApostila de vapor spirax sarco
Apostila de vapor spirax sarco


Semelhante a Aula de caldeiras

AULA COMPLETA TIPOS E DESCRIÇOES CALDEIRAS.pdf
AULA COMPLETA TIPOS E DESCRIÇOES CALDEIRAS.pdfAULA COMPLETA TIPOS E DESCRIÇOES CALDEIRAS.pdf
AULA COMPLETA TIPOS E DESCRIÇOES CALDEIRAS.pdf
João Vitor Santos Silva

Caldeiras um explicativo sobre caldeiras
Caldeiras um explicativo sobre caldeirasCaldeiras um explicativo sobre caldeiras
Caldeiras um explicativo sobre caldeiras
Adsonsouza15

Tipos e aplicação caldeiras petrobras
Tipos e aplicação caldeiras   petrobrasTipos e aplicação caldeiras   petrobras
Tipos e aplicação caldeiras petrobras
Luciano Marcelo Oliveira

11aulacaldeiras 150523225456-lva1-app6891
11aulacaldeiras 150523225456-lva1-app689111aulacaldeiras 150523225456-lva1-app6891
11aulacaldeiras 150523225456-lva1-app6891
Marcos Henrique

4145026 caldeira
4145026 caldeira4145026 caldeira
4145026 caldeira
Rhana Amanda

Aula 07 - Fornos.pptxutilização processo
Aula 07 - Fornos.pptxutilização processoAula 07 - Fornos.pptxutilização processo
Aula 07 - Fornos.pptxutilização processo
cunhadealmeidap

Caldeiras acd
Caldeiras acdCaldeiras acd
Caldeiras acd
Thiala Marques

CALDEIRA_TIPOS_E_FUNCIONAMENTO.pdf
CALDEIRA_TIPOS_E_FUNCIONAMENTO.pdfCALDEIRA_TIPOS_E_FUNCIONAMENTO.pdf
CALDEIRA_TIPOS_E_FUNCIONAMENTO.pdf
LucieneBulhes1

2caldeiras
2caldeiras2caldeiras
2caldeiras
diegobritodemoraes

Caldeiras
CaldeirasCaldeiras
Caldeiras
marcos0007

Apostila de máquinas térmicas geradores de vapor
Apostila de máquinas térmicas   geradores de vaporApostila de máquinas térmicas   geradores de vapor
Apostila de máquinas térmicas geradores de vapor
Sandro Sena

00 Evaporadores.pptx
00 Evaporadores.pptx00 Evaporadores.pptx
00 Evaporadores.pptx
eduardocaballero61

NR13_-_Treinamento_Operador_de_Caldeira_-_2023.pptx
NR13_-_Treinamento_Operador_de_Caldeira_-_2023.pptxNR13_-_Treinamento_Operador_de_Caldeira_-_2023.pptx
NR13_-_Treinamento_Operador_de_Caldeira_-_2023.pptx
Darlenesantos47

CORNUALIA.pptx
CORNUALIA.pptxCORNUALIA.pptx
CORNUALIA.pptx
NelsonGomez723822

dokumen.tips_slide-caldeiras.ppt
dokumen.tips_slide-caldeiras.pptdokumen.tips_slide-caldeiras.ppt
dokumen.tips_slide-caldeiras.ppt
Andre Lavor Lavor

Trocadores de Calor.ppt
Trocadores de Calor.pptTrocadores de Calor.ppt
Trocadores de Calor.ppt
LayzzaTardindaSilvaS

Caldeiras.ppt
Caldeiras.pptCaldeiras.ppt
Caldeiras.ppt
JosMonteiro389646

Condensadores e evaporadores
Condensadores e evaporadoresCondensadores e evaporadores
Condensadores e evaporadores
sandro augustin

3.condensadores e evaporadores(2)
3.condensadores e evaporadores(2)3.condensadores e evaporadores(2)
3.condensadores e evaporadores(2)
Elton Oliveira

Caldeira industrial
Caldeira industrialCaldeira industrial
Caldeira industrial
Fernando Dias


Semelhante a Aula de caldeiras (20)

AULA COMPLETA TIPOS E DESCRIÇOES CALDEIRAS.pdf
AULA COMPLETA TIPOS E DESCRIÇOES CALDEIRAS.pdfAULA COMPLETA TIPOS E DESCRIÇOES CALDEIRAS.pdf
AULA COMPLETA TIPOS E DESCRIÇOES CALDEIRAS.pdf

Caldeiras um explicativo sobre caldeiras
Caldeiras um explicativo sobre caldeirasCaldeiras um explicativo sobre caldeiras
Caldeiras um explicativo sobre caldeiras

Tipos e aplicação caldeiras petrobras
Tipos e aplicação caldeiras   petrobrasTipos e aplicação caldeiras   petrobras
Tipos e aplicação caldeiras petrobras

11aulacaldeiras 150523225456-lva1-app6891
11aulacaldeiras 150523225456-lva1-app689111aulacaldeiras 150523225456-lva1-app6891
11aulacaldeiras 150523225456-lva1-app6891

4145026 caldeira
4145026 caldeira4145026 caldeira
4145026 caldeira

Aula 07 - Fornos.pptxutilização processo
Aula 07 - Fornos.pptxutilização processoAula 07 - Fornos.pptxutilização processo
Aula 07 - Fornos.pptxutilização processo

Caldeiras acd
Caldeiras acdCaldeiras acd
Caldeiras acd

CALDEIRA_TIPOS_E_FUNCIONAMENTO.pdf
CALDEIRA_TIPOS_E_FUNCIONAMENTO.pdfCALDEIRA_TIPOS_E_FUNCIONAMENTO.pdf
CALDEIRA_TIPOS_E_FUNCIONAMENTO.pdf

2caldeiras
2caldeiras2caldeiras
2caldeiras

Caldeiras
CaldeirasCaldeiras
Caldeiras

Apostila de máquinas térmicas geradores de vapor
Apostila de máquinas térmicas   geradores de vaporApostila de máquinas térmicas   geradores de vapor
Apostila de máquinas térmicas geradores de vapor

00 Evaporadores.pptx
00 Evaporadores.pptx00 Evaporadores.pptx
00 Evaporadores.pptx

NR13_-_Treinamento_Operador_de_Caldeira_-_2023.pptx
NR13_-_Treinamento_Operador_de_Caldeira_-_2023.pptxNR13_-_Treinamento_Operador_de_Caldeira_-_2023.pptx
NR13_-_Treinamento_Operador_de_Caldeira_-_2023.pptx

CORNUALIA.pptx
CORNUALIA.pptxCORNUALIA.pptx
CORNUALIA.pptx

dokumen.tips_slide-caldeiras.ppt
dokumen.tips_slide-caldeiras.pptdokumen.tips_slide-caldeiras.ppt
dokumen.tips_slide-caldeiras.ppt

Trocadores de Calor.ppt
Trocadores de Calor.pptTrocadores de Calor.ppt
Trocadores de Calor.ppt

Caldeiras.ppt
Caldeiras.pptCaldeiras.ppt
Caldeiras.ppt

Condensadores e evaporadores
Condensadores e evaporadoresCondensadores e evaporadores
Condensadores e evaporadores

3.condensadores e evaporadores(2)
3.condensadores e evaporadores(2)3.condensadores e evaporadores(2)
3.condensadores e evaporadores(2)

Caldeira industrial
Caldeira industrialCaldeira industrial
Caldeira industrial


Mais de Gleuciane Rocha

ginastica laboral.ppt exercício de compesação
ginastica laboral.ppt exercício de compesaçãoginastica laboral.ppt exercício de compesação
ginastica laboral.ppt exercício de compesação
Gleuciane Rocha

cipa_assedio (2).pdf_comissão_inetrna de
cipa_assedio (2).pdf_comissão_inetrna decipa_assedio (2).pdf_comissão_inetrna de
cipa_assedio (2).pdf_comissão_inetrna de
Gleuciane Rocha

NR01 - Treinamento - Ciclo PDCA - 2022.pptx
NR01 - Treinamento - Ciclo PDCA - 2022.pptxNR01 - Treinamento - Ciclo PDCA - 2022.pptx
NR01 - Treinamento - Ciclo PDCA - 2022.pptx
Gleuciane Rocha

Nr 20 inflamáveis
Nr 20   inflamáveisNr 20   inflamáveis
Nr 20 inflamáveis
Gleuciane Rocha

Apr trabalho com solda eletrica
Apr   trabalho com solda eletricaApr   trabalho com solda eletrica
Apr trabalho com solda eletrica
Gleuciane Rocha

Manual de produtos perigosos
Manual de produtos perigososManual de produtos perigosos
Manual de produtos perigosos
Gleuciane Rocha

04 manual balancim-leve
04 manual balancim-leve04 manual balancim-leve
04 manual balancim-leve
Gleuciane Rocha

Aula 09
Aula 09Aula 09
Manual nr 10
Manual nr 10Manual nr 10
Manual nr 10
Gleuciane Rocha

Ergonomia
ErgonomiaErgonomia
Ergonomia
Gleuciane Rocha

Talha elétrica
Talha elétricaTalha elétrica
Talha elétrica
Gleuciane Rocha

Curso ppp
Curso pppCurso ppp
Curso ppp
Gleuciane Rocha

Código 08 (prova)
Código 08 (prova)Código 08 (prova)
Código 08 (prova)
Gleuciane Rocha

Modelo ppra
Modelo ppraModelo ppra
Modelo ppra
Gleuciane Rocha

Vasodepressao
VasodepressaoVasodepressao
Vasodepressao
Gleuciane Rocha

Apostila ergonomia
Apostila ergonomiaApostila ergonomia
Apostila ergonomia
Gleuciane Rocha

Análise preliminar de risco
Análise preliminar de riscoAnálise preliminar de risco
Análise preliminar de risco
Gleuciane Rocha

Alcool alcoolismo
Alcool alcoolismoAlcool alcoolismo
Alcool alcoolismo
Gleuciane Rocha


Mais de Gleuciane Rocha (18)

ginastica laboral.ppt exercício de compesação
ginastica laboral.ppt exercício de compesaçãoginastica laboral.ppt exercício de compesação
ginastica laboral.ppt exercício de compesação

cipa_assedio (2).pdf_comissão_inetrna de
cipa_assedio (2).pdf_comissão_inetrna decipa_assedio (2).pdf_comissão_inetrna de
cipa_assedio (2).pdf_comissão_inetrna de

NR01 - Treinamento - Ciclo PDCA - 2022.pptx
NR01 - Treinamento - Ciclo PDCA - 2022.pptxNR01 - Treinamento - Ciclo PDCA - 2022.pptx
NR01 - Treinamento - Ciclo PDCA - 2022.pptx

Nr 20 inflamáveis
Nr 20   inflamáveisNr 20   inflamáveis
Nr 20 inflamáveis

Apr trabalho com solda eletrica
Apr   trabalho com solda eletricaApr   trabalho com solda eletrica
Apr trabalho com solda eletrica

Manual de produtos perigosos
Manual de produtos perigososManual de produtos perigosos
Manual de produtos perigosos

04 manual balancim-leve
04 manual balancim-leve04 manual balancim-leve
04 manual balancim-leve

Aula 09
Aula 09Aula 09
Aula 09

Manual nr 10
Manual nr 10Manual nr 10
Manual nr 10

Ergonomia
ErgonomiaErgonomia
Ergonomia

Talha elétrica
Talha elétricaTalha elétrica
Talha elétrica

Curso ppp
Curso pppCurso ppp
Curso ppp

Código 08 (prova)
Código 08 (prova)Código 08 (prova)
Código 08 (prova)

Modelo ppra
Modelo ppraModelo ppra
Modelo ppra

Vasodepressao
VasodepressaoVasodepressao
Vasodepressao

Apostila ergonomia
Apostila ergonomiaApostila ergonomia
Apostila ergonomia

Análise preliminar de risco
Análise preliminar de riscoAnálise preliminar de risco
Análise preliminar de risco

Alcool alcoolismo
Alcool alcoolismoAlcool alcoolismo
Alcool alcoolismo


Aula de caldeiras

  • 1. CALDEIRAS TM-364 – MÁQUNAS TÉRMICAS I Prof. Strobel, Dr. Eng.
  • 2. DEFINIÇÃO NR-13: “Caldeiras a vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, excetuando-se os refervedores e equipamentos similares utilizados em unidades de processo. “
  • 3. Tipo de Caldeiras Flamotubular: Os produtos de combustão circulam pelo interior dos tubos, que ficam imersos na água a ser vaporizada. Aquatubulares: A água a ser vaporizada circula pelos tubos, e os produtos de combustão pelo exterior deles.
  • 4. Caldeiras Flamotubulares Baixo rendimento térmico; Maior espaço ocupado; Ideal para pequenas instalações; Simples construção.
  • 5. Caldeiras Flamotubulares Verticais: Os tubos são colocados verticalmente num corpo cilíndrico fechado nas extremidades por placas, chamadas espelhos ; A fornalha interna fica no corpo cilíndrico logo abaixo do espelho inferior. Os gases de combustão sobem através dos tubos, aquecendo e vaporizando a água que está em volta deles.
  • 6. Caldeiras Flamotubulares Verticais: As fornalhas externas são utilizadas principalmente no aproveitamento da queima de combustíveis de baixo poder calorífico, tais como: serragem, palha, casca de café e de amendoim e óleo combustível.
  • 7. Caldeiras Flamotubulares Horizontais: Abrangem vários modelos, desde as caldeiras Cornuália e Lancaster, de grande volume de água, até as modernas unidades compactas.
  • 8. Caldeiras Flamotubulares Horizontais: As principais caldeiras horizontais apresentam tubulões internos nos quais ocorre a combustão e através dos quais passam os gases quentes. Podem ter de 1 a 4 tubulões por fornalha. Tipos: Cornuália; Lancaster; Multitubular; Locomóvel; Escocesa.
  • 9. Caldeiras Flamotubulares Cornuália: é constituída de um tubulão horizontal ligando a fornalha ao local de saída de gases; Funcionamento simples; Rendimento Baixo;
  • 10. Caldeiras Flamotubulares Lancaster: A caldeira Lancaster é de construção idêntica à anterior, porém tecnicamente mais evoluída; É constituída de dois a quatro tubulões internos; Algumas delas apresentam tubos de fogo e de retorno.
  • 11. Caldeiras Flamotubulares Multitubular: a queima de combustível é efetuada em uma fornalha externa; Os gases quentes passam pelos tubos de fogo; Queima de qualquer tipo de Combustível.
  • 12. Caldeiras Flamotubulares Locomóvel: apresenta uma dupla parede em chapa na fornalha, pela qual a água circula; Fácil transferência de Local; Utilizada em Serrarias e em Campos de Petróleo.
  • 13. Caldeiras Flamotubulares Escocesa: o modelo de caldeira industrial mais difundido no mundo; É destinada à queima de óleo ou gás; Criada basicamente para uso marítimo.
  • 15. CALDEIRA AQUATUBULAR Maior Rendimento; Maior produção de Vapor; Maior Superfície de Aquecimento.
  • 16. TUBULÃO DE ÁGUA INFERIOR É o elemento de ligação dos tubos para possibilitar a circulação de água na caldeira, tem por função de acumular lama formada pela reação dos produtos químicos com a água da caldeira. A água que sai deste elemento é encaminhada para tratamento.
  • 17. • Tubulão de água inferior
  • 18. Tubulão de água superior É um corpo cilíndrico contendo em seu interior água e vapor formado pela troca térmica entre os gases da combustão e a água em circulação na caldeira. Sua principal função é separar a água do vapor (ambos saturados). Estes tubos contém conexões para visores de nível, válvulas de segurança, instrumentos de indicação e controle, além de tubos de ligação com superaquecedor de vapor.
  • 19. Tubulão de água superior
  • 20. Tubos de alimentação de água São distribuídos no tubulão superior através de furos dispostos em toda a extensão do tubulão. Este tubos são geralmente posicionados 45º para baixo e direcionados na parte traseira do costado do tubulação.
  • 21. Tubos de purga contínua Localiza-se abaixo do nível de água aproximadamente, com furos em toda a extensão. É deste tubo que se faz coleta de água para análise de sólidos, fosfatos, dispersantes, pH, sulfito, alcalinidade, sílica,a qual é feito o controle químico da água da caldeira.
  • 22. Defletor É constituído de chapas, colocados no costado frontal do tubulão de vapor, formando uma câmara para receber o vapor dos tubos geradores.
  • 23. Separadores de vapor Consiste em chicanas e filtros que destinam-se a reter água do vapor, de maneira que esse entre “seco” no superaquecedor.
  • 24. Tubos de circulação São tubos traseiros do feixe tubular que conduzem a água do tubulão de vapor para o tubulão de água, chamadas de tubos descendentes.
  • 25. Tubos geradores São tubos dianteiros do feixe tubular ascendentes e descendentes, que conduzem a mistura água e vapor saturado para o tubulão de vapor. Estes tubos são que recebem maior quantidade de calor da fornalha e a caldeira propriamente dita.
  • 26. Parede d’água – Tubulação da Caldeira O resfriamento da fornalha é feito através do fluxo de água que circula pelos tubos que formam as paredes. A água do tubulão superior desce para o tubulão inferior, sendo os resíduos sólidos da evaporação conduzidos por gravidade para o tubulão inferior e qualquer vapor gerado sobe para o tubulão superior.
  • 27. Parede d’água – Tubulação da Caldeira A parede d’água pode ser frontal, traseiro ou lateral. Quanto à construção, podem ser: Aletados ou membranados; Tangentes; Espaçados.
  • 28. Parede d’água – Tubulação da Caldeira
  • 29. Superaquecedor É destinado a aumentar a temperatura do vapor saturado, tornando este mais seco sem aumentar sua pressão. É constituído de tubos lisos/aletados resistentes a altas temperaturas, que aproveitam os gases de combustão para dar o devido aquecimento ao vapor saturado, transformando-o em vapor superaquecido. Radiação proveniente do calor emitido pela fornalha Superaquecedor
  • 30. Economizador O economizador tem a finalidade de aquecer a água de alimentação da caldeira. Normalmente está localizado na parte alta da caldeira entre o tambor de vapor e os tubos geradores de vapor, e os gases são obrigados a circular através dele, antes de saírem pela chaminé.
  • 31. Economizador Existem vários tipos de economizadores e na sua construção podem ser empregados tubos de aço maleável ou tubos de aço fundido com aletas.
  • 32. Pré-aquecedor de ar O pré-aquecedor de ar é um equipamento (trocador de calor) que eleva a temperatura do ar antes que este entre na fornalha. O calor é cedido pelos gases residuais quentes ou pelo vapor da própria caldeira.
  • 33. Pré-aquecedor de ar A instalação desses equipamentos oferece a vantagem de melhorar a eficiência da caldeira pelo aumento da temperatura de equilíbrio na câmara de combustão.
  • 35. Queimadores Os queimadores são peças destinadas a promover, de forma adequada e eficiente, a queima dos combustíveis em suspensão.
  • 36. Equipamentos auxiliares • Sopradores de Fuligem (ramonadores) Os sopradores de fuligem permitem uma distribuição rotativa de um jato de vapor no interior da caldeira e tem por finalidade, fazer a remoção da fuligem e depósitos formados na superfície externa da zona de convecção das caldeiras.
  • 37. Equipamentos auxiliares • Válvulas de segurança As válvulas de segurança e de alívio de pressão são dispositivos que protegem automaticamente os equipamentos de processo de um eventual excesso de pressão. Caldeiras e vasos de pressão obrigatoriamente necessitam desses dispositivos de segurança para sua proteção, em cumprimento à legislação através de normas como a NR-13 , e atendendo aos códigos nacionais e internacionais de projeto.
  • 38. Equipamentos auxiliares • Indicadores de nível Os indicadores de nível tem por objetivo indicar o nível de água dentro do tubulão de evaporação. Em geral, são constituídos por um vidro tubular.
  • 39. Equipamentos auxiliares • Sistemas de controle de água de alimentação Os sistemas de controle de água de alimentação devem regular o abastecimento de água ao tubulão de evaporação para manter o nível entre limites desejáveis. Esse limites devem ser observados no indicador de nível. A quase totalidade das caldeiras são equipadas com sistemas automatizados, que proporcionam maior segurança, maiores rendimentos e menores gastos de manutenção.
  • 40. Equipamentos auxiliares • Sensores de temperatura Os sensores fazem a medição da temperatura dos fluidos. São mais utilizados os PT-100. Medem a temperatura dos gases de combustão, do ar de entrada, da água de entrada, do vapor gerado e do combustível.
  • 41. Tratamento de água para caldeiras A água para caldeiras deve receber tratamento que permita: remoção total ou parcial de sais de cálcio e magnésio, os quais produzem incrustações. O processo, designado por abrandamento da água pela cal soldada, consiste na injeção de soluções de CaO (cal) e NaCO3 (carbonato de sódio) para precipitar o carbonato de cálcio e formar hidróxido de magnésio floculado, de modo a serem removidos antes de a água ser bombeada para a caldeira. As principais grandezas de qualidade da água são: Dureza total e PH.
  • 42. Tratamento de água para caldeiras • Eliminação da dureza • Precipitação com fosfatos • Tratamento com quelatos • Controle do pH e da alcalinidade • Eliminação do oxigênio dissolvido • Controle do teor de cloretos e sólidos totais
  • 43. Tratamento de água para caldeiras • Clarificação: O processo consiste na previa floculação, decantação e filtração da água com vistas a reduzir a presença de sólidos em suspensão. • Abrandamento: Consiste na remoção total ou parcial dos sais de cálcio e magnésio presentes na água, ou seja, consiste na redução de sua dureza.
  • 44. Tratamento de água para caldeiras • Desmineralização ou troca iônica • Desgazeificação São empregados equipamentos especiais que aquecem a água e desta forma, são eliminados os gases dissolvidos. Pode ser utilizado vapor direto para o aquecimento da água a ser desgazeificada.
  • 45. Tratamento de água para caldeiras • Remoção de sílica Como já foi abordado, a sílica produz uma incrustação muito dura e muito perigosa. Os tratamentos normalmente empregados no interior da caldeira não eliminam a sílica. Os métodos mais usados para essa finalidade são a troca e tratamento com óxido de magnésio calcinado.
  • 46. Tratamento de água para caldeiras • Métodos internos Os tratamentos internos se baseiam na eliminação da dureza, ao controle do pH e da sua alcalinidade, na eliminação do oxigênio dissolvido e no controle dos cloretos e do teor total de sólidos.
  • 47. Manutenção das Caldeiras Todo tratamento para obter bons resultados depende de um controle eficiente e sistemático, quer dos parâmetros químicos e físicos, como de certas operações e procedimentos. • Controle químico • Limpeza química das caldeiras • Proteção de caldeiras contra corrosões
  • 48. Oxidação Um dos principais responsáveis pela deterioração das caldeiras é a corrosão, que age como fator de redução da espessura das superfícies submetidas à pressão. A corrosão não é sentida pelos instrumentos de operação da caldeira, ou seja, os pressostatos e as válvulas de segurança não detectam sua evolução por que não é acompanhada por elevação de pressão.
  • 49. Oxidação Corrosão interna • Oxidação generalizada do ferro • Corrosão galvânica • Corrosão por aeração diferencial • Corrosão salina • Fragilidade cáustica • Corrosão por gases dissolvidos
  • 50. Oxidação Corrosão externa Esse tipo de corrosão acontece nas superfícies expostas aos gases de combustão e é função do combustível utilizado e das temperaturas. Nas caldeiras aquatubulares, as superfícies de aquecimento mais quente são aquelas do superaquecedor, podendo ocorrer corrosão tanto nas caldeiras que queimam o oleio como carvão.
  • 51. NORMAS REGULAMENTADORAS • NR 4 - Serviços especializados em engenharia de segurança e em medicina do trabalho (SESMT). • NR 5 - Comissão Interna de Prevenção de Acidentes • NR 6 - Equipamento de Proteção Individual – EPI • NR 10 - Segurança em Instalações e Serviços em Eletricidade • NR 13 - Caldeiras e Vasos de Pressão • NR-15 - Atividades e Operações Insalubres • NR 17 - Ergonomia • NR 23 - Proteção Contra Incêndios • NR 26 - Sinalização de Segurança
