A motherboard é o componente central do computador, responsável por conectar e interligar todos os outros componentes. Ela oferece slots de expansão para adicionar novas peças e permite a troca de peças antigas. Os principais tipos de slots incluem slots para processador, memória RAM, placas de vídeo e áudio, e conexões SATA para armazenamento.

1. Alessandro D. R. Fazenda
adrfazenda@gmail.com

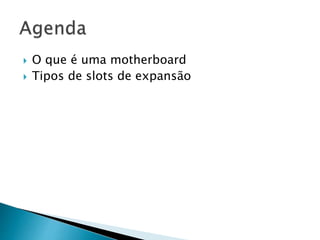

2.  O que é uma motherboard
 Tipos de slots de expansão

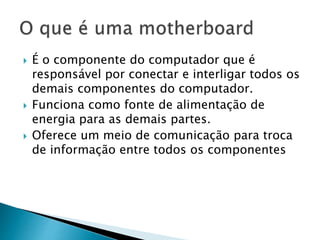

3.  É o componente do computador que é
responsável por conectar e interligar todos os
demais componentes do computador.
 Funciona como fonte de alimentação de
energia para as demais partes.
 Oferece um meio de comunicação para troca
de informação entre todos os componentes

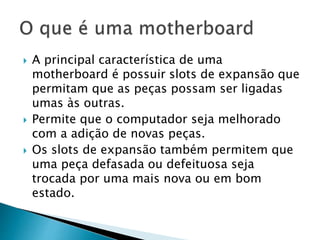

4.  A principal característica de uma
motherboard é possuir slots de expansão que
permitam que as peças possam ser ligadas
umas às outras.
 Permite que o computador seja melhorado
com a adição de novas peças.
 Os slots de expansão também permitem que
uma peça defasada ou defeituosa seja
trocada por uma mais nova ou em bom
estado.

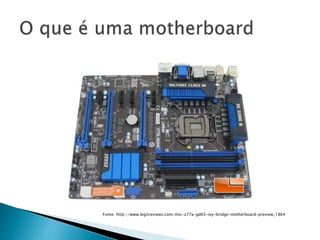

5. Fonte: http://www.legitreviews.com/msi-z77a-gd65-ivy-bridge-motherboard-preview_1864

11.  Socket para o processador CPU
◦ É onde é conectado o processador do computador.
◦ Nos computadores domésticos normalmente
encontramos somente um conector, mas em
servidores é possível encontrar vários conectores.
◦ Processadores para desktops são diferentes de
processadores para notebooks!
◦ Tecnologias atuais: LGA1366, LGA1150 e LGA1155
(desktops), rPGA988A e rPGA988B (mobiles).

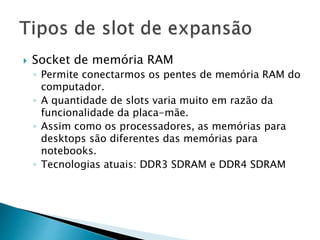

12.  Socket de memória RAM
◦ Permite conectarmos os pentes de memória RAM do
computador.
◦ A quantidade de slots varia muito em razão da
funcionalidade da placa-mãe.
◦ Assim como os processadores, as memórias para
desktops são diferentes das memórias para
notebooks.
◦ Tecnologias atuais: DDR3 SDRAM e DDR4 SDRAM

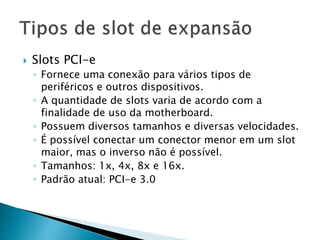

13.  Slots PCI-e
◦ Fornece uma conexão para vários tipos de
periféricos e outros dispositivos.
◦ A quantidade de slots varia de acordo com a
finalidade de uso da motherboard.
◦ Possuem diversos tamanhos e diversas velocidades.
◦ É possível conectar um conector menor em um slot
maior, mas o inverso não é possível.
◦ Tamanhos: 1x, 4x, 8x e 16x.
◦ Padrão atual: PCI-e 3.0

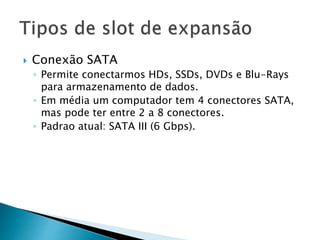

14.  Conexão SATA
◦ Permite conectarmos HDs, SSDs, DVDs e Blu-Rays
para armazenamento de dados.
◦ Em média um computador tem 4 conectores SATA,
mas pode ter entre 2 a 8 conectores.
◦ Padrao atual: SATA III (6 Gbps).
