Placa mae

1. Placa-Mãe
Danilo Pereira

2. Introdução

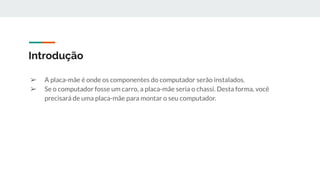

➢ A placa-mãe é onde os componentes do computador serão instalados.
➢ Se o computador fosse um carro, a placa-mãe seria o chassi. Desta forma, você
precisará de uma placa-mãe para montar o seu computador.

3. Sobre Entradas, Saídas, Portas e Conectores
➢ Há uma tendência, entre usuários comuns, em chamar qualquer conector que exista
em um computador de “entrada”. Esta denominação, no entanto, na maioria das vezes
está equivocada.

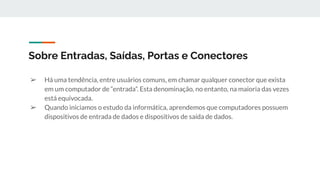

➢ Quando iniciamos o estudo da informática, aprendemos que computadores possuem
dispositivos de entrada de dados e dispositivos de saída de dados.

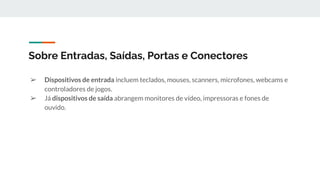

4. ➢ Dispositivos de entrada incluem teclados, mouses, scanners, microfones, webcams e
controladores de jogos.
➢ Já dispositivos de saída abrangem monitores de vídeo, impressoras e fones de
ouvido.
Sobre Entradas, Saídas, Portas e Conectores

5. ➢ Dispositivos de entrada incluem teclados, mouses, scanners, microfones, webcams e
controladores de jogos.
➢ Já dispositivos de saída abrangem monitores de vídeo, impressoras e fones de
ouvido.
Sobre Entradas, Saídas, Portas e Conectores

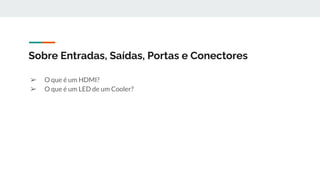

6. ➢ O que é um HDMI?
➢ O que é um LED de um Cooler?
Sobre Entradas, Saídas, Portas e Conectores

7. Placa-mãe

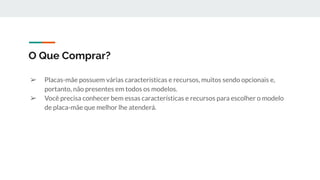

8. ➢ Placas-mãe possuem várias características e recursos, muitos sendo opcionais e,
portanto, não presentes em todos os modelos.
➢ Você precisa conhecer bem essas características e recursos para escolher o modelo
de placa-mãe que melhor lhe atenderá.
O Que Comprar?

9. ➢ Observar que cada placa-mãe possui um tipo de soquete que é adequado para algum
tipo de processador específico.
Soquete do Processador

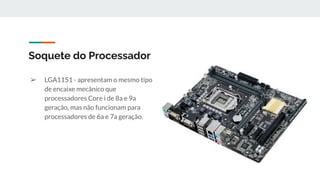

10. ➢ LGA1151 - apresentam o mesmo tipo
de encaixe mecânico que
processadores Core i de 8a e 9a
geração, mas não funcionam para
processadores de 6a e 7a geração.
Soquete do Processador

11. ➢ AM4 - há incompatibilidades entre os
processadores 1a e 2a geração

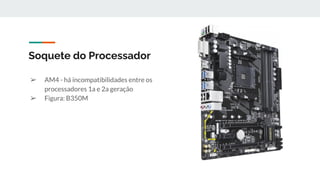

➢ Figura: B350M
Soquete do Processador

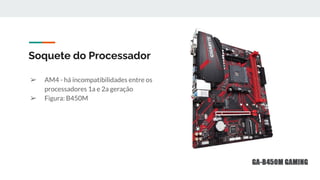

12. ➢ AM4 - há incompatibilidades entre os
processadores 1a e 2a geração
➢ Figura: B450M
Soquete do Processador

13. ➢ O TDP (Thermal Dissipation Power), medido em watts (W), é a quantidade de calor por
unidade de tempo que o cooler deve ser capaz de remover do processador e,
indiretamente, dá uma indicação de quanto de energia elétrica o processador
consome.
➢ Ao comparar dois processadores, aquele com o TDP maior gerará mais calor e
consumirá mais energia.
➢ Além da compatibilidade do soquete, você deverá conferir a compatibilidade do TDP
entre o processador que você pretende comprar e a placa-mãe que você está
selecionando.
TDP

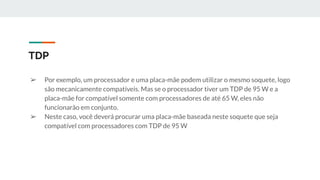

14. ➢ Por exemplo, um processador e uma placa-mãe podem utilizar o mesmo soquete, logo
são mecanicamente compatíveis. Mas se o processador tiver um TDP de 95 W e a
placa-mãe for compatível somente com processadores de até 65 W, eles não
funcionarão em conjunto.
➢ Neste caso, você deverá procurar uma placa-mãe baseada neste soquete que seja
compatível com processadores com TDP de 95 W
TDP

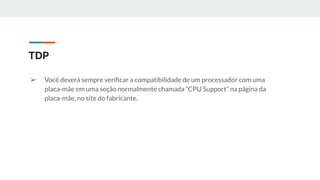

15. ➢ Você deverá sempre verificar a compatibilidade de um processador com uma
placa-mãe em uma seção normalmente chamada “CPU Support” na página da
placa-mãe, no site do fabricante.
TDP

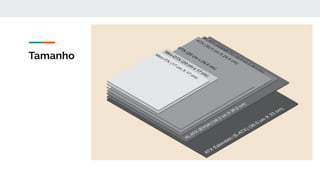

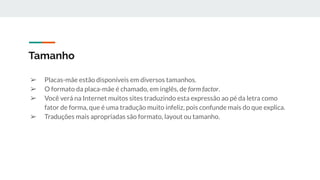

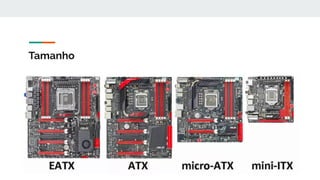

16. ➢ Placas-mãe estão disponíveis em diversos tamanhos.
➢ O formato da placa-mãe é chamado, em inglês, de form factor.
➢ Você verá na Internet muitos sites traduzindo esta expressão ao pé da letra como
fator de forma, que é uma tradução muito infeliz, pois confunde mais do que explica.
➢ Traduções mais apropriadas são formato, layout ou tamanho.
Tamanho

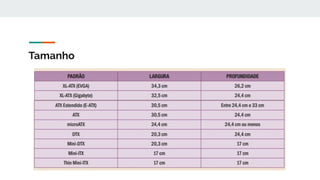

17. Tamanho

18. Tamanho

19. Tamanho

20. ➢ Placas-mãe DTX, Mini-DTX, Mini-ITX e Thin Mini-ITX são voltadas para
computadores compactos, extremamente pequenos.
➢ A principal diferença entre esses formatos é justamente o suporte a slots de
expansão:
○ enquanto os modelos Mini-ITX e Thin Mini-ITX suportam apenas um slot de
expansão, os modelos DTX e Mini-DTX suportam dois, permitindo instalação de
placas de vídeo mais “poderosas” que utilizam o espaço físico de dois slots de
expansão.
Tamanho

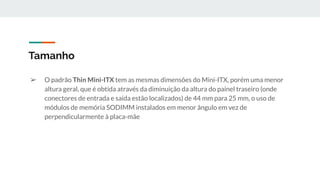

21. ➢ O padrão Thin Mini-ITX tem as mesmas dimensões do Mini-ITX, porém uma menor
altura geral, que é obtida através da diminuição da altura do painel traseiro (onde
conectores de entrada e saída estão localizados) de 44 mm para 25 mm, o uso de
módulos de memória SODIMM instalados em menor ângulo em vez de
perpendicularmente à placa-mãe
Tamanho

22. ➢ O tamanho ATX Estendido foi originalmente criado para servidores ou estações de
trabalho topo de linha, sendo atualmente usado por algumas placas-mãe topo de
linha.
➢ A maioria dos gabinetes do tipo torre completa suporta placas-mãe ATX estendido,
mas são raros os gabinetes do tipo torre média que o suportam.
Tamanho

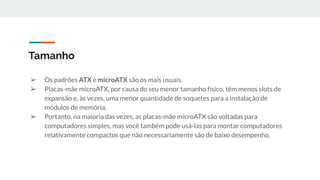

23. ➢ Os padrões ATX e microATX são os mais usuais.
➢ Placas-mãe microATX, por causa do seu menor tamanho físico, têm menos slots de
expansão e, às vezes, uma menor quantidade de soquetes para a instalação de
módulos de memória.
➢ Portanto, na maioria das vezes, as placas-mãe microATX são voltadas para
computadores simples, mas você também pode usá-las para montar computadores
relativamente compactos que não necessariamente são de baixo desempenho.
Tamanho

24. ➢ Já as placas-mãe ATX são normalmente voltadas para computadores intermediários e
topo de linha, onde o usuário precisa de mais recursos ou pensa em futuras
expansões.
➢ Na maioria das vezes, portanto, você deverá comprar uma placa-mãe microATX se
estiver montando um computador simples ou compacto, e uma placa-mãe ATX se
estiver montando um computador intermediário ou topo de linha.
Tamanho

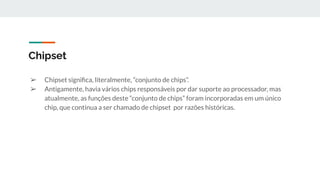

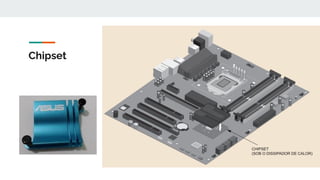

25. ➢ Chipset significa, literalmente, “conjunto de chips”.
➢ Antigamente, havia vários chips responsáveis por dar suporte ao processador, mas
atualmente, as funções deste “conjunto de chips” foram incorporadas em um único
chip, que continua a ser chamado de chipset por razões históricas.
Chipset

26. ➢ Atualmente, os fabricantes de chipsets mais populares são a Intel e a AMD.
➢ Cada empresa normalmente oferece três ou quatro modelos de chipset para cada
família de processadores, variando desde modelos mais básicos, com menos recursos
como portas USB e SATA, a modelos topo de linha com recursos extras, como suporte
a arranjos RAID
➢ Normalmente, os fabricantes colocam dissipadores de calor sobre o chipset.
Chipset

27. Chipset

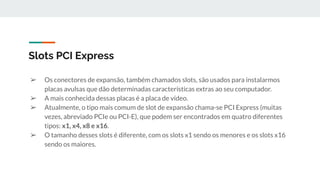

28. ➢ Os conectores de expansão, também chamados slots, são usados para instalarmos
placas avulsas que dão determinadas características extras ao seu computador.
➢ A mais conhecida dessas placas é a placa de vídeo.

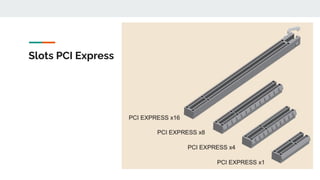

➢ Atualmente, o tipo mais comum de slot de expansão chama-se PCI Express (muitas
vezes, abreviado PCIe ou PCI-E), que podem ser encontrados em quatro diferentes
tipos: x1, x4, x8 e x16.
➢ O tamanho desses slots é diferente, com os slots x1 sendo os menores e os slots x16
sendo os maiores.
Slots PCI Express

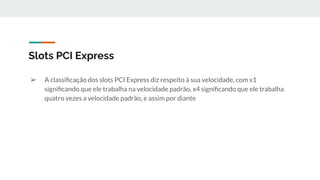

29. ➢ A classificação dos slots PCI Express diz respeito à sua velocidade, com x1
significando que ele trabalha na velocidade padrão, x4 significando que ele trabalha
quatro vezes a velocidade padrão, e assim por diante
Slots PCI Express

30. TABELA: VERSÕES DA CONEXÃO PCI EXPRESS.

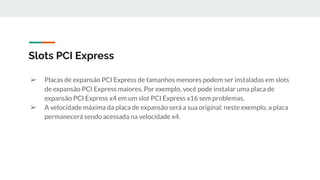

31. ➢ Placas de expansão PCI Express de tamanhos menores podem ser instaladas em slots
de expansão PCI Express maiores. Por exemplo, você pode instalar uma placa de
expansão PCI Express x4 em um slot PCI Express x16 sem problemas.
➢ A velocidade máxima da placa de expansão será a sua original: neste exemplo, a placa
permanecerá sendo acessada na velocidade x4.
Slots PCI Express

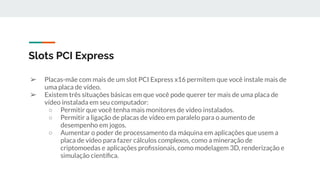

32. ➢ Placas-mãe com mais de um slot PCI Express x16 permitem que você instale mais de
uma placa de vídeo.
➢ Existem três situações básicas em que você pode querer ter mais de uma placa de
vídeo instalada em seu computador:
○ Permitir que você tenha mais monitores de vídeo instalados.
○ Permitir a ligação de placas de vídeo em paralelo para o aumento de
desempenho em jogos.
○ Aumentar o poder de processamento da máquina em aplicações que usem a
placa de vídeo para fazer cálculos complexos, como a mineração de
criptomoedas e aplicações profissionais, como modelagem 3D, renderização e
simulação científica.
Slots PCI Express

33. Slots PCI Express

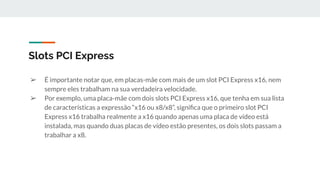

34. ➢ É importante notar que, em placas-mãe com mais de um slot PCI Express x16, nem
sempre eles trabalham na sua verdadeira velocidade.
➢ Por exemplo, uma placa-mãe com dois slots PCI Express x16, que tenha em sua lista
de características a expressão “x16 ou x8/x8”, significa que o primeiro slot PCI
Express x16 trabalha realmente a x16 quando apenas uma placa de vídeo está
instalada, mas quando duas placas de vídeo estão presentes, os dois slots passam a
trabalhar a x8.
Slots PCI Express

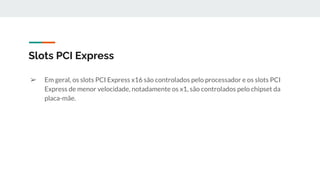

35. ➢ Em geral, os slots PCI Express x16 são controlados pelo processador e os slots PCI
Express de menor velocidade, notadamente os x1, são controlados pelo chipset da
placa-mãe.
Slots PCI Express

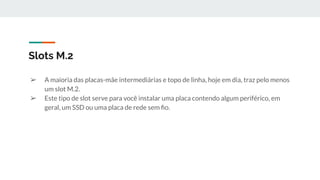

36. ➢ A maioria das placas-mãe intermediárias e topo de linha, hoje em dia, traz pelo menos
um slot M.2.

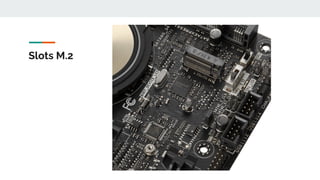

➢ Este tipo de slot serve para você instalar uma placa contendo algum periférico, em
geral, um SSD ou uma placa de rede sem fio.
Slots M.2

37. Slots M.2

38. Slots M.2

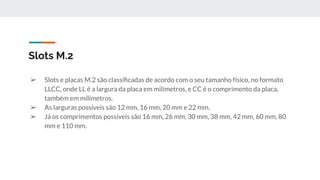

39. ➢ Slots e placas M.2 são classificadas de acordo com o seu tamanho físico, no formato
LLCC, onde LL é a largura da placa em milímetros, e CC é o comprimento da placa,
também em milímetros.
➢ As larguras possíveis são 12 mm, 16 mm, 20 mm e 22 mm.
➢ Já os comprimentos possíveis são 16 mm, 26 mm, 30 mm, 38 mm, 42 mm, 60 mm, 80
mm e 110 mm.
Slots M.2

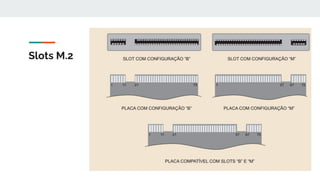

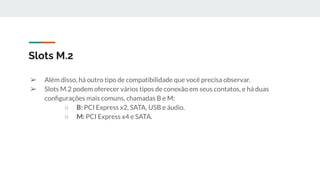

40. ➢ Além disso, há outro tipo de compatibilidade que você precisa observar.
➢ Slots M.2 podem oferecer vários tipos de conexão em seus contatos, e há duas
configurações mais comuns, chamadas B e M:
○ B: PCI Express x2, SATA, USB e áudio.
○ M: PCI Express x4 e SATA.
Slots M.2

41. Slots M.2

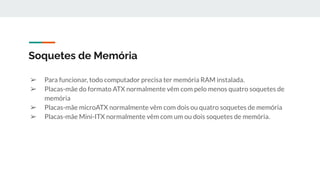

42. ➢ Para funcionar, todo computador precisa ter memória RAM instalada.
➢ Placas-mãe do formato ATX normalmente vêm com pelo menos quatro soquetes de
memória
➢ Placas-mãe microATX normalmente vêm com dois ou quatro soquetes de memória
➢ Placas-mãe Mini-ITX normalmente vêm com um ou dois soquetes de memória.
Soquetes de Memória

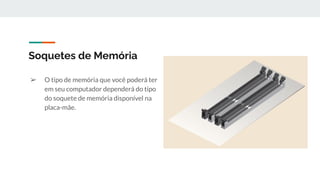

43. ➢ O tipo de memória que você poderá ter
em seu computador dependerá do tipo
do soquete de memória disponível na
placa-mãe.
Soquetes de Memória

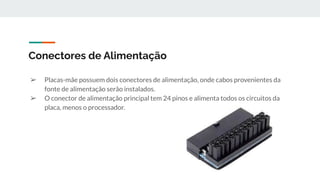

44. ➢ Placas-mãe possuem dois conectores de alimentação, onde cabos provenientes da
fonte de alimentação serão instalados.
➢ O conector de alimentação principal tem 24 pinos e alimenta todos os circuitos da
placa, menos o processador.
Conectores de Alimentação

45. ➢ O processador é alimentado por um conector à parte, que pode ter quatro pinos
(chamado ATX12V) ou oito pinos (chamado EPS12V).
Conectores de Alimentação

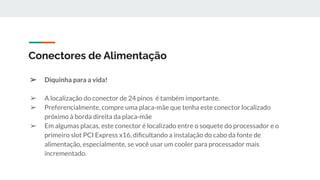

46. ➢ Diquinha para a vida!
➢ A localização do conector de 24 pinos é também importante.
➢ Preferencialmente, compre uma placa-mãe que tenha este conector localizado
próximo à borda direita da placa-mãe
➢ Em algumas placas, este conector é localizado entre o soquete do processador e o
primeiro slot PCI Express x16, dificultando a instalação do cabo da fonte de
alimentação, especialmente, se você usar um cooler para processador mais
incrementado.
Conectores de Alimentação

47. ➢ Placas-mãe vêm com uma série de conectores para alimentar ventoinhas.
➢ Um deles, normalmente rotulado “CPU FAN”, será usado pelo cooler do processador.
➢ Os demais podem ser usados para alimentar ventoinhas disponíveis no gabinete.
➢ Se você pretende comprar um gabinete cheio de ventoinhas e/ou pretende instalar
ventoinhas adicionais, então, é bom verificar se a placa-mãe tem conectores
suficientes para todas as suas ventoinhas.
Conectores Para Ventoinhas

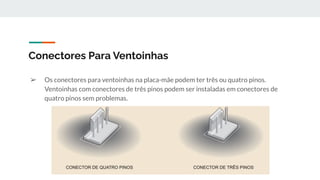

48. ➢ Os conectores para ventoinhas na placa-mãe podem ter três ou quatro pinos.
Ventoinhas com conectores de três pinos podem ser instaladas em conectores de
quatro pinos sem problemas.
Conectores Para Ventoinhas

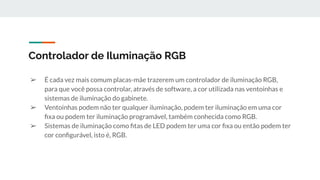

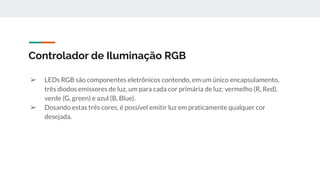

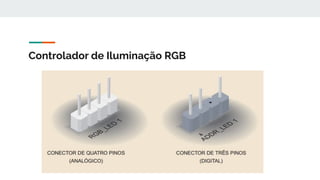

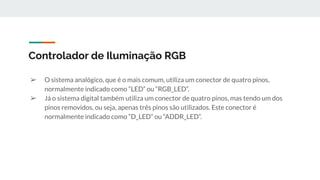

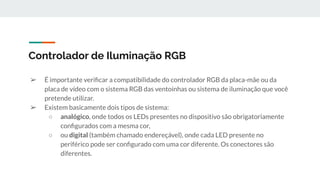

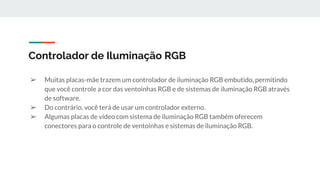

49. ➢ É cada vez mais comum placas-mãe trazerem um controlador de iluminação RGB,
para que você possa controlar, através de software, a cor utilizada nas ventoinhas e
sistemas de iluminação do gabinete.
➢ Ventoinhas podem não ter qualquer iluminação, podem ter iluminação em uma cor
fixa ou podem ter iluminação programável, também conhecida como RGB.
➢ Sistemas de iluminação como fitas de LED podem ter uma cor fixa ou então podem ter
cor configurável, isto é, RGB.
Controlador de Iluminação RGB

50. ➢ LEDs RGB são componentes eletrônicos contendo, em um único encapsulamento,
três diodos emissores de luz, um para cada cor primária de luz: vermelho (R, Red),
verde (G, green) e azul (B, Blue).
➢ Dosando estas três cores, é possível emitir luz em praticamente qualquer cor
desejada.
Controlador de Iluminação RGB

51. ➢ Muitas placas-mãe trazem um controlador de iluminação RGB embutido, permitindo
que você controle a cor das ventoinhas RGB e de sistemas de iluminação RGB através
de software.
➢ Do contrário, você terá de usar um controlador externo.
➢ Algumas placas de vídeo com sistema de iluminação RGB também oferecem
conectores para o controle de ventoinhas e sistemas de iluminação RGB.
Controlador de Iluminação RGB

52. ➢ É importante verificar a compatibilidade do controlador RGB da placa-mãe ou da
placa de vídeo com o sistema RGB das ventoinhas ou sistema de iluminação que você
pretende utilizar.
➢ Existem basicamente dois tipos de sistema:
○ analógico, onde todos os LEDs presentes no dispositivo são obrigatoriamente
configurados com a mesma cor,
○ ou digital (também chamado endereçável), onde cada LED presente no
periférico pode ser configurado com uma cor diferente. Os conectores são
diferentes.
Controlador de Iluminação RGB

53. Controlador de Iluminação RGB

54. ➢ O sistema analógico, que é o mais comum, utiliza um conector de quatro pinos,
normalmente indicado como “LED” ou “RGB_LED”.
➢ Já o sistema digital também utiliza um conector de quatro pinos, mas tendo um dos
pinos removidos, ou seja, apenas três pinos são utilizados. Este conector é
normalmente indicado como “D_LED” ou “ADDR_LED”.
Controlador de Iluminação RGB

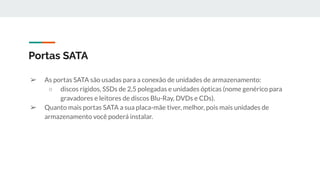

55. ➢ As portas SATA são usadas para a conexão de unidades de armazenamento:
○ discos rígidos, SSDs de 2,5 polegadas e unidades ópticas (nome genérico para
gravadores e leitores de discos Blu-Ray, DVDs e CDs).
➢ Quanto mais portas SATA a sua placa-mãe tiver, melhor, pois mais unidades de
armazenamento você poderá instalar.
Portas SATA

56. ➢ Portas SATA estão atualmente disponíveis em uma única versão, chamada SATA-600,
com largura de banda (taxa de transferência máxima teórica) de 600 MB/s ou 6Gbit/s.
➢ É importante notar que ao instalar um disco rígido ou SSD em uma porta SATA-600,
isso não significa que ele transferirá dados a 600 MB/s; esta é a velocidade máxima
suportada pela porta.
Portas SATA

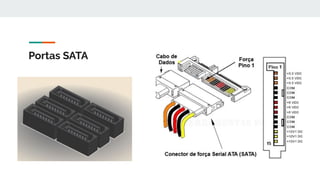

57. Portas SATA

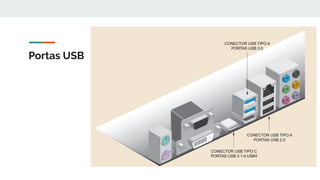

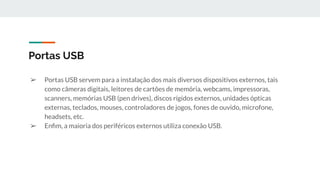

58. ➢ Portas USB servem para a instalação dos mais diversos dispositivos externos, tais
como câmeras digitais, leitores de cartões de memória, webcams, impressoras,
scanners, memórias USB (pen drives), discos rígidos externos, unidades ópticas
externas, teclados, mouses, controladores de jogos, fones de ouvido, microfone,
headsets, etc.
➢ Enfim, a maioria dos periféricos externos utiliza conexão USB.
Portas USB

59. ➢ As portas USB podem ter vários formatos físicos, mas os dois mais usuais em
computadores são o tipo A, que é o conector USB mais tradicional que existe e que
você já deve estar acostumado, e o tipo C, que é mais recente e é um tamanho
miniatura arredondado
Portas USB

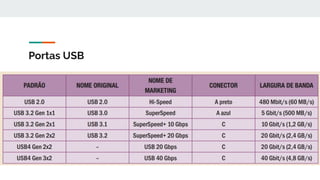

60. Portas USB

61. Portas USB

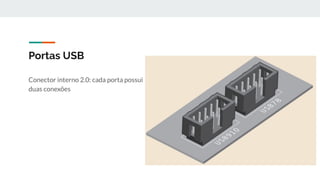

62. Conector interno 2.0: cada porta possui
duas conexões
Portas USB

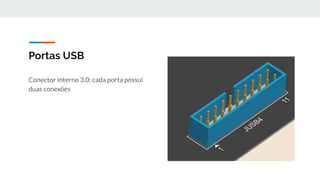

63. Conector interno 3.0: cada porta possui
duas conexões
Portas USB

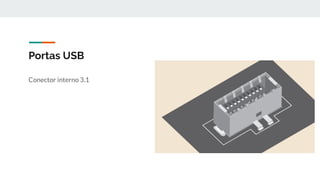

64. Conector interno 3.1
Portas USB

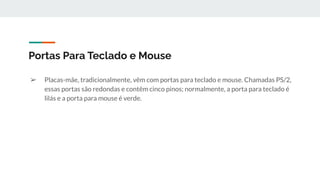

65. ➢ Placas-mãe, tradicionalmente, vêm com portas para teclado e mouse. Chamadas PS/2,
essas portas são redondas e contêm cinco pinos; normalmente, a porta para teclado é
lilás e a porta para mouse é verde.
Portas Para Teclado e Mouse

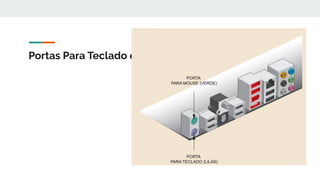

66. Portas Para Teclado e Mouse

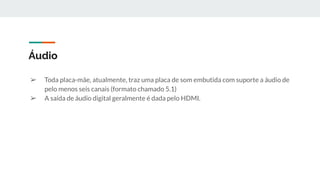

67. ➢ Toda placa-mãe, atualmente, traz uma placa de som embutida com suporte a áudio de
pelo menos seis canais (formato chamado 5.1)
➢ A saída de áudio digital geralmente é dada pelo HDMI.
Áudio

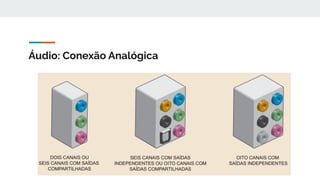

68. Áudio: Conexão Analógica

69. ➢ Outro componente que já vem embutido em todas as placas-mãe é uma porta de
rede, também chamada porta Ethernet.
➢ Portas de rede estão atualmente disponíveis em cinco versões de velocidade: Fast
Ethernet (100 Mbit/s), Gigabit Ethernet (1 Gbit/s, ou seja, 1.000 Mbit/s), 2.5G
Ethernet (2,5 Gbit/s), 5G Ethernet (5 Gbit/s) e 10G Ethernet (10 Gbit/s).
Rede

70. Rede

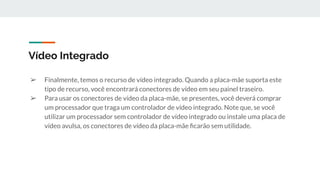

71. ➢ Finalmente, temos o recurso de vídeo integrado. Quando a placa-mãe suporta este
tipo de recurso, você encontrará conectores de vídeo em seu painel traseiro.
➢ Para usar os conectores de vídeo da placa-mãe, se presentes, você deverá comprar
um processador que traga um controlador de vídeo integrado. Note que, se você
utilizar um processador sem controlador de vídeo integrado ou instale uma placa de
vídeo avulsa, os conectores de vídeo da placa-mãe ficarão sem utilidade.
Vídeo Integrado

72. Vídeo Integrado
