O documento discute equipamentos e consumíveis de rede, limites de comprimento de cabo Ethernet, padrões EIA/TIA 568A e 568B para sequência de cores dos fios internos do cabo, e as etapas para crimpar corretamente um conector RJ45 em um cabo de rede.

1. Alessandro D. R. Fazenda
adrfazenda@gmail.com

2.  Equipamentos e consumíveis
 Limites de extensão do cabo
 Padrões EIA/TIA 568A e 568B
 Passo a passo para crimpar

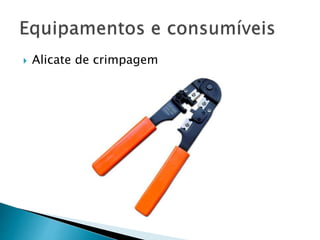

3.  Alicate de crimpagem

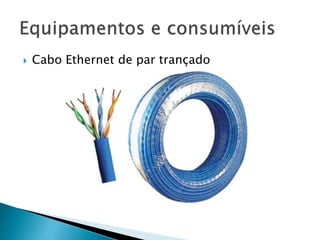

4.  Cabo Ethernet de par trançado

5.  Plug/Ponteira/Conector Ethernet RJ45

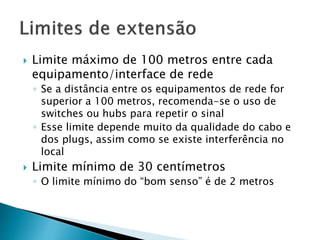

6.  Limite máximo de 100 metros entre cada
equipamento/interface de rede
◦ Se a distância entre os equipamentos de rede for
superior a 100 metros, recomenda-se o uso de
switches ou hubs para repetir o sinal
◦ Esse limite depende muito da qualidade do cabo e
dos plugs, assim como se existe interferência no
local
 Limite mínimo de 30 centímetros
◦ O limite mínimo do “bom senso” é de 2 metros

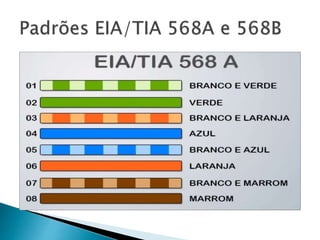

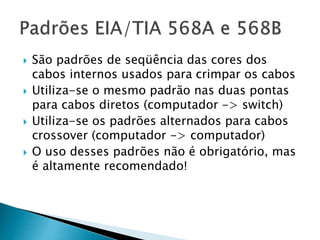

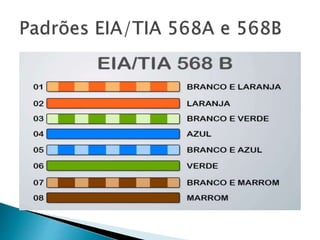

7.  São padrões de seqüência das cores dos
cabos internos usados para crimpar os cabos
 Utiliza-se o mesmo padrão nas duas pontas
para cabos diretos (computador -> switch)
 Utiliza-se os padrões alternados para cabos
crossover (computador -> computador)
 O uso desses padrões não é obrigatório, mas
é altamente recomendado!

10.  Rapazes, memorizem o padrão 568A!

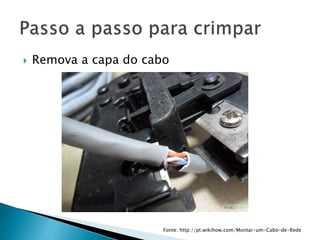

11.  Remova a capa do cabo
Fonte: http://pt.wikihow.com/Montar-um-Cabo-de-Rede

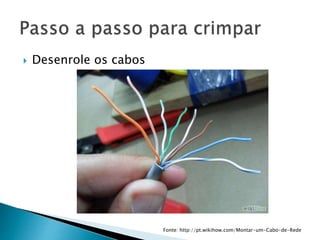

12.  Desenrole os cabos
Fonte: http://pt.wikihow.com/Montar-um-Cabo-de-Rede

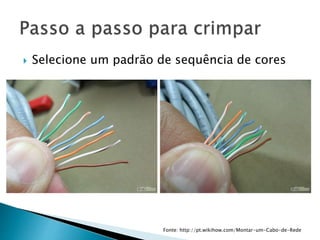

13.  Selecione um padrão de sequência de cores
Fonte: http://pt.wikihow.com/Montar-um-Cabo-de-Rede

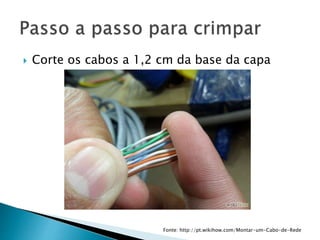

14.  Corte os cabos a 1,2 cm da base da capa
Fonte: http://pt.wikihow.com/Montar-um-Cabo-de-Rede

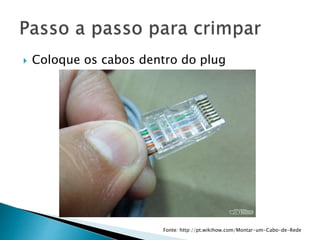

15.  Coloque os cabos dentro do plug
Fonte: http://pt.wikihow.com/Montar-um-Cabo-de-Rede

16.  Aperte o plug no alicate de crimpar
Fonte: http://pt.wikihow.com/Montar-um-Cabo-de-Rede
