1. AutoCad Map
INFORMÁTICA APLICADA AO
PLANEJAMENTO TERRITORIAL
Vitor Vieira Vasconcelos
vitor.vasconcelos@ufabc.edu.br
3406 - Informática Aplicada ao Planejamento Territorial Dezembro de 2016

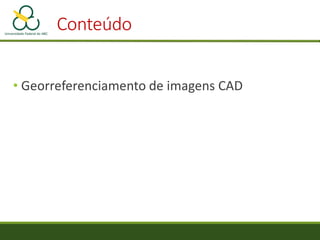

2. Conteúdo
• Georreferenciamento de imagens CAD

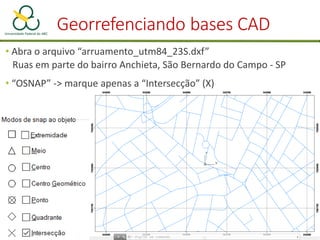

3. Georrefenciando bases CAD
• Abra o arquivo “arruamento_utm84_23S.dxf”
Ruas em parte do bairro Anchieta, São Bernardo do Campo - SP
• “OSNAP” -> marque apenas a “Intersecção” (X)

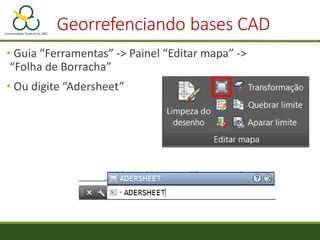

4. Georrefenciando bases CAD
• Guia “Ferramentas” -> Painel “Editar mapa” ->
“Folha de Borracha”
• Ou digite “Adersheet”

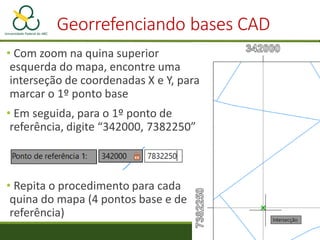

5. Georrefenciando bases CAD
• Com zoom na quina superior
esquerda do mapa, encontre uma
interseção de coordenadas X e Y, para
marcar o 1º ponto base
• Em seguida, para o 1º ponto de
referência, digite “342000, 7382250”
• Repita o procedimento para cada
quina do mapa (4 pontos base e de
referência)

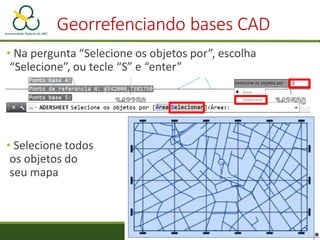

6. • Na pergunta “Selecione os objetos por”, escolha
“Selecione”, ou tecle “S” e “enter”
• Selecione todos
os objetos do
seu mapa
Georrefenciando bases CAD

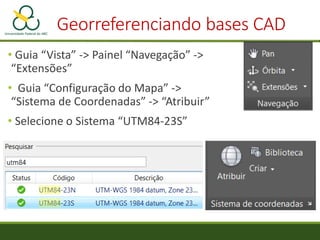

7. Georreferenciando bases CAD
• Guia “Vista” -> Painel “Navegação” ->
“Extensões”
• Guia “Configuração do Mapa” ->
“Sistema de Coordenadas” -> “Atribuir”
• Selecione o Sistema “UTM84-23S”

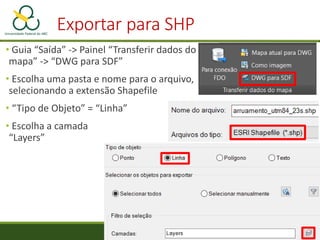

8. • Guia “Saída” -> Painel “Transferir dados do
mapa” -> “DWG para SDF”
• Escolha uma pasta e nome para o arquivo,
selecionando a extensão Shapefile
• “Tipo de Objeto” = “Linha”
• Escolha a camada
“Layers”
Exportar para SHP
