O projeto Gasobrás consiste na construção de uma dutovia de 667 km para escoamento de fluidos, ligando Nova Lima, MG, ao Porto de Santos, SP, com um prazo de conclusão de 5 anos e orçamento de 2 bilhões de reais. O projeto contempla requisitos técnicos específicos e é dividido em etapas, contendo uma equipe de profissionais designada e um registro de stakeholders. O documento também menciona riscos potenciais como embargos alfandegários e falta de mão de obra especializada que devem ser gerenciados durante a execução do projeto.

1. PROJETO Gasobrás TAP - Termo de Abertura do Projeto
Nome
Gasobrás
Descrição
Montar uma dutovia para escoamento de fluidos.
Justificativa
Devido a grande demanda de exploração de gás, surge uma nova oportunidade para montagem de uma dutovia afim
de atender essa demanda.
Objetivo S.M.A.R.T.
Contruir uma dutovia com 667km de comprimento começando em Nova Lima MG, e terminando no porto de Santos em
SP. O empreendimento deve ser concluído em no máximo em 5 anos, e não pode custar mais de 2 bi(Bilhões).
Requisitos
1) A dutovia deve ter 667km de comprimento, começando de Nova Lima e termianando no Porto de Santos.
2) A dutovia deve atender a demanda de 10km cúbico
3) O escoamento da dutovia deve atender qualquer tipo de fluído.
4) O raio de curvamento de x20.
Designação
Gerente Projetos: Ceaser Pinto.
Sponsor: Diego Leibnz Teixeira de Anchieta Rosa.
Equipe de Montagem da Gasobrás.
Milestones
Do caminho de 667 km, as milestones do projeto serão divida em 3 etapas: 2x 200 km e uma de 267 km.
Além da distância, toda a infraestrutura da dutovia deve ser implementada para funcionar junto com a distância
determinada, isso é:
Bombas instaladas e funcionando, Proteção catodica, estação de Valvula.
Orçamento
2 BIlhões de Reais.
Riscos
Embargos Alfandegários, Aumento do dolar, falta de mão de Obra especializada.
Data, Assinatura do Sponsor
08/04/2014 - Aprovado
OTMMA3 diego - 22/04/2014 13:05:43

2. PROJETO Gasobrás ISH - Registro de Stakeholder
Stakeholder Posição Papel no
Projeto
Email Telefone Celular
Cassio Analista de Escopo Membro da Equipe de
Projeto
cassiodayrell@hotmail.com
Daniel Henrique
Castro R. da Cunha
Analista de Tempo Membro da Equipe de
Projeto
danielhcastro2@hotmail.com
Rafael Analista de
Aquisições
Membro da Equipe de
Projeto
vmcosta.rafael@gmail.com
cesar Gerente de Projetos Sponsor do Projeto cesar_pinto_2006@yahoo.com.br
diego Sponsor Gerente do Projeto dlbtar@gmail.com

3. PROJETO Gasobrás ISH - Registro de Stakeholder
Classificação Outras Caracteristicas Requisitos Superficiais Estrátegia
Manter informado
Manter informado
Manter informado
Manter informado
Gerenciar com atenção

4. PROJETO Gasobrás WBS
C.C. Fase / Pacote de Trabalho Análise M/B
1 Gasoduto
1.1 Estudo da Rota
1.1.1 Conceitual Imagens de Satélite Make
1.1.2 Aerofotogametria Buy
1.1.3 LIDAR Buy
1.2 ENGENHARIA DETALHADA
1.2.1 PROJETO TERRAPLANAGEM Buy
1.2.2 PROJETO DRENAGEM Buy
1.2.3 PROJETO CONTENÇÃO Buy
1.2.4 PROJETO TUBULAÇÃO Buy
1.2.5 PROJETO OBRAS ESPECIAIS (VABOLOTE/CRUZAMENTO/PASSAGEM
AÉREA/
Buy
1.3 GESTÃO FUNDIÁRIA
1.3.1 NEGOCIAÇÃO DE TERRAS Make
1.3.2 INTERFERÊNCIAS Make
1.4 CONSTRUÇÃO
1.4.1 ABERTURA DE PISTA Buy
1.4.2 DESFILE Buy
1.4.3 CURVAMENTO Buy
1.4.4 SOLDA Buy
1.4.5 END Buy
1.4.6 ABAIXAMENTO Buy
1.4.7 COBERTURA Buy
1.4.8 RECOMPOSIÇÃO DA PISTA Buy
1.5 COMISSIONAMENTO
1.5.1 TESTE HIDROSTÁTICO Buy
1.5.2 PIG ESCOVA LIMPEZA Buy
1.5.3 PIG PLAVA CALIBRADORA Buy
1.5.4 PIG MFL Buy
1.5.5 START UP Buy
1.6 PLANEJAMENTO
1.6.1 REUNIÕES SEMANAIS Buy
1.6.2 CONTROLE DE CUSTOS Buy
1.6.3 IMPLANTAÇÃO DE PATIOS DE TUBOS Buy
1.7 SSO
1.7.1 TREINAMENTOS Buy
1.8 MEIO AMBIENTE
1.8.1 LICENÇA PRÉVIA Make
1.8.2 LICENÇA IMPLANTAÇÃO Make
1.8.3 LICENÇA OPERACIONAL Make
1.8.4 MITIGAÇÃO Make
1.9 SUPRIMENTOS
1.9.1 COMPRA EQUIPAMENTOS Make
1.9.2 COMPRA DE TUBOS Make
1.9.3 SERVIÇOS Make
OTMMA3 diego - 22/04/2014 13:05:43

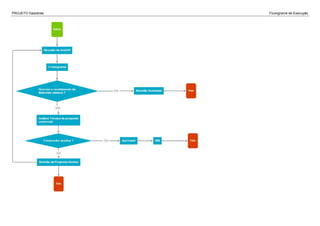

5. PROJETO Gasobrás Fluxograma de Execução

6. OTMMA3 diego - 22/04/2014 13:05:43

7. PROJETO Gasobrás MA - Mapa de Aquisições
Concorrência Item(s) a ser contratado Ref.WBS Fornecedores Orçamento Prazo Critérios MAKE OR BUY ultilizados Tipo de contrato
143 Gasoduto > Estudo da Rota >
Aerofotogametria
1 . 2 . 1 GEO RADAR
ESTEIO
TOPOCART
100.000,00 01/07/2014 Necessidade de fornecimento especializado
Existência de fornecedores confiáveis.
144 Gasoduto > ENGENHARIA
DETALHADA > PROJETO
CONTENÇÃO
1 . 3 . 2 CNEC
PROGEO
ADR GEOTECNIA
200.000,00 10/08/2014 Necessidade de fornecimento especializado
145 Gasoduto >
COMISSIONAMENTO > PIG
MFL
1 . 4 . 5 ITP
PIPEWAY
PIPELINE
320.000,00 18/09/2014 Necessidade de fornecimento especializado
Necessidade de absorção da tecnologia
Existência de fornecedores confiáveis.
146 Gasoduto > Estudo da Rota >
LIDAR
1 . 3 . 1 GEOID
TOPOCART
220.000,00 11/10/2014 Necessidade de fornecimento especializado
Necessidade de absorção da tecnologia
147 Gasoduto > CONSTRUÇÃO >
SOLDA
1 . 4 . 4 CCCC
OAS
GDK
135.000,00 20/12/2014 Capacidade (quantidade e qualidade) da equipe
Necessidade de fornecimento especializado

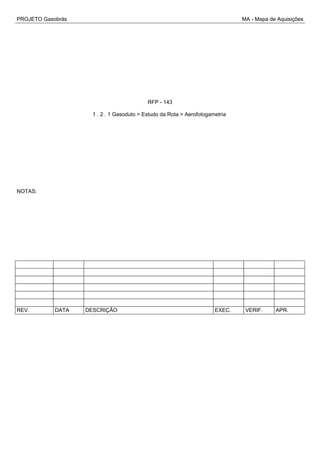

8. PROJETO Gasobrás MA - Mapa de Aquisições
RFP - 143
1 . 2 . 1 Gasoduto > Estudo da Rota > Aerofotogametria
NOTAS:
REV. DATA DESCRIÇÃO EXEC. VERIF. APR.

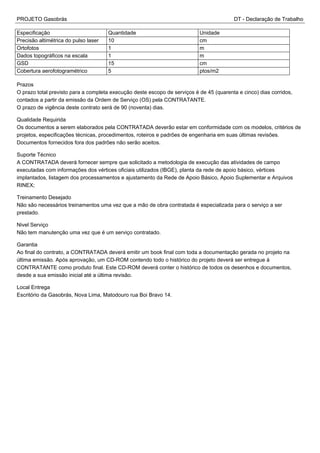

9. PROJETO Gasobrás DT - Declaração de Trabalho
Especificação Quantidade Unidade
Precisão altimétrica do pulso laser 10 cm
Ortofotos 1 m
Dados topográficos na escala 1 m
GSD 15 cm
Cobertura aerofotogramétrico 5 ptos/m2
Prazos
O prazo total previsto para a completa execução deste escopo de serviços é de 45 (quarenta e cinco) dias corridos,
contados a partir da emissão da Ordem de Serviço (OS) pela CONTRATANTE.
O prazo de vigência deste contrato será de 90 (noventa) dias.
Qualidade Requirida
Os documentos a serem elaborados pela CONTRATADA deverão estar em conformidade com os modelos, critérios de
projetos, especificações técnicas, procedimentos, roteiros e padrões de engenharia em suas últimas revisões.
Documentos fornecidos fora dos padrões não serão aceitos.
Suporte Técnico
A CONTRATADA deverá fornecer sempre que solicitado a metodologia de execução das atividades de campo
executadas com informações dos vértices oficiais utilizados (IBGE), planta da rede de apoio básico, vértices
implantados, listagem dos processamentos e ajustamento da Rede de Apoio Básico, Apoio Suplementar e Arquivos
RINEX;
Treinamento Desejado
Não são necessários treinamentos uma vez que a mão de obra contratada é especializada para o serviço a ser
prestado.
Nivel Serviço
Não tem manutenção uma vez que é um serviço contratado.
Garantia
Ao final do contrato, a CONTRATADA deverá emitir um book final com toda a documentação gerada no projeto na
última emissão. Após aprovação, um CD-ROM contendo todo o histórico do projeto deverá ser entregue à
CONTRATANTE como produto final. Este CD-ROM deverá conter o histórico de todos os desenhos e documentos,
desde a sua emissão inicial até a última revisão.
Local Entrega
Escritório da Gasobrás, Nova Lima, Matodouro rua Boi Bravo 14.

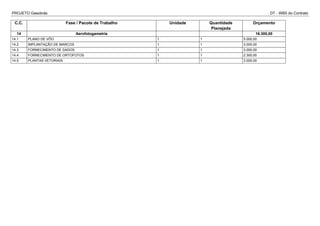

10. PROJETO Gasobrás DT - WBS do Contrato
C.C. Fase / Pacote de Trabalho Unidade Quantidade
Planejada
Orçamento
14 Aerofotogametria 16.300,00
14.1 PLANO DE VÔO 1 1 5.000,00
14.2 IMPLANTAÇÃO DE MARCOS 1 1 3.000,00
14.3 FORNECIMENTO DE DADOS 1 1 3.000,00
14.4 FORNECIMENTO DE ORTOFOTOS 1 1 2.300,00
14.5 PLANTAS VETORIAIS 1 1 3.000,00

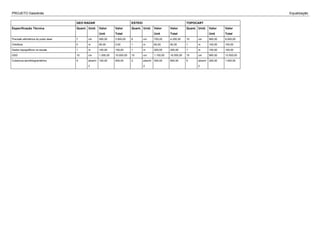

11. PROJETO Gasobrás Equalização
GEO RADAR ESTEIO TOPOCART
Especificação Técnica Quant. Unid. Valor
Unit
Valor
Total
Quant. Unid. Valor
Unit
Valor
Total
Quant. Unid. Valor
Unit
Valor
Total
Precisão altimétrica do pulso laser 7 cm 500,00 3.500,00 6 cm 700,00 4.200,00 10 cm 900,00 9.000,00
Ortofotos 0 m 80,00 0,00 1 m 60,00 60,00 1 m 100,00 100,00
Dados topográficos na escala 1 m 100,00 100,00 1 m 200,00 200,00 1 m 100,00 100,00
GSD 10 cm 1.000,00 10.000,00 15 cm 1.100,00 16.500,00 15 cm 900,00 13.500,00
Cobertura aerofotogramétrico 4 ptos/m
2
100,00 400,00 2 ptos/m
2
300,00 600,00 5 ptos/m
2
200,00 1.000,00

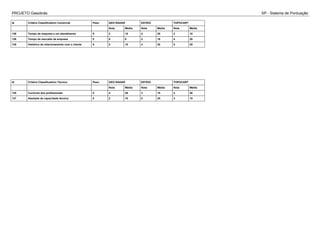

12. PROJETO Gasobrás SP - Sistema de Pontuação
Id Critério Classificatório Comercial Peso GEO RADAR ESTEIO TOPOCART
Nota Média Nota Média Nota Média
136 Tempo de resposta a um atendimento 5 3 15 4 20 2 10
138 Tempo de mercado da empresa 5 0 0 2 10 4 20
139 Histórico de relacionamento com o cliente 5 2 10 4 20 5 25
Id Critério Classificatório Técnico Peso GEO RADAR ESTEIO TOPOCART
Nota Média Nota Média Nota Média
135 Curriculo dos profissionais 5 4 20 3 15 4 20
137 Atestado de capacidade técnica 5 2 10 5 25 3 15

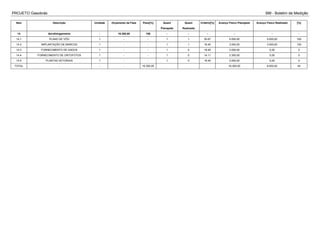

13. PROJETO Gasobrás BM - Boletim de Medição
Item Descrição Unidade Orçamento da Fase Peso[%] Quant
Planejada
Quant
Realizada
Critério[%] Avanço Físico Planejado Avanço Físico Realizado [%]
14 Aerofotogametria - 16.300,00 100 - - - - - -
14.1 PLANO DE VÔO 1 - - 1 1 30.67 5.000,00 5.000,00 100
14.2 IMPLANTAÇÃO DE MARCOS 1 - - 1 1 18.40 3.000,00 3.000,00 100
14.3 FORNECIMENTO DE DADOS 1 - - 1 0 18.40 3.000,00 0,00 0
14.4 FORNECIMENTO DE ORTOFOTOS 1 - - 1 0 14.11 2.300,00 0,00 0
14.5 PLANTAS VETORIAIS 1 - - 1 0 18.40 3.000,00 0,00 0
TOTAL - - - 16.300,00 16.300,00 8.000,00 40

14. PROJETO Gasobrás MA - Mapa de Aquisições
RFP - 144
1 . 3 . 2 Gasoduto > ENGENHARIA DETALHADA > PROJETO CONTENÇÃO
NOTAS:
REV. DATA DESCRIÇÃO EXEC. VERIF. APR.

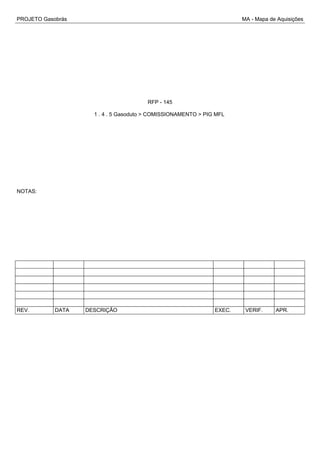

15. PROJETO Gasobrás MA - Mapa de Aquisições
RFP - 145
1 . 4 . 5 Gasoduto > COMISSIONAMENTO > PIG MFL
NOTAS:
REV. DATA DESCRIÇÃO EXEC. VERIF. APR.

16. PROJETO Gasobrás MA - Mapa de Aquisições
RFP - 146
1 . 3 . 1 Gasoduto > Estudo da Rota > LIDAR
NOTAS:
REV. DATA DESCRIÇÃO EXEC. VERIF. APR.

17. PROJETO Gasobrás MA - Mapa de Aquisições
RFP - 147
1 . 4 . 4 Gasoduto > CONSTRUÇÃO > SOLDA
NOTAS:
REV. DATA DESCRIÇÃO EXEC. VERIF. APR.

18. PROJETO Gasobrás RR - Registro de Risco
Categoria na RBS Risco Identificado Tipo Data de
Registro
Qualitativo Probabilidade P Qualitativo de Impacto I Semáforo
1 W>Riscos
técnicos>Complexidade do projeto
Falta de resolução devido a interferências de
nuvens durante o vôo
Ameaça 15/4/2014 Provável 0.7 Média 0.2 0.14
2 W>Internos não técnicos>Custo Especulação dos preços das terras durante a
negociação
Ameaça 15/4/2014 Provável 0.7 Grande 0.4 0.28
3 Falta de mão de obra Ameaça 22/4/2014 Provável 0.7 Média 0.2 0.14
4 W>Externos previsíveis>Riscos
operacionais
Problemas durante a importação Ameaça 22/4/2014 Média 0.5 Média 0.2 0.10

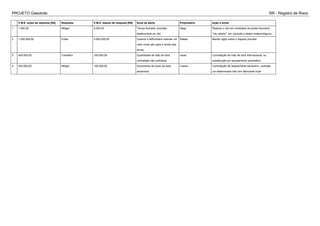

19. PROJETO Gasobrás RR - Registro de Risco
V.M.E. antes da resposta [R$] Resposta V.M.E. depois da resposta [R$] Sinal de alerta Proprietário Ação a tomar
1 1.000,00 Mitigar 2.000,00 Tempo fechado, previsão
desfavorável ao vôo.
diego Realizar o vôo em condições de janela favorável
"céu aberto", em consulta a dados meteorológicos
2 1.000.000,00 Evitar 3.000.000,00 Quando o latifundiário solicitar um
valor muito alto para a venda das
terras.
Rafael Manter sigilo sobre o traçado previsto
3 400.000,00 Transferir 100.000,00 Quantidade de mão de obra
contratada não suficiente.
cesar Contratação de mão de obra internacional, ou
substituição por equipamento automático
4 200.000,00 Mitigar 100.000,00 Documento de aviso da área
aduaneira.
Cassio Contratação de despachante aduaneiro, contratar
um determinado lote com fabricante local
