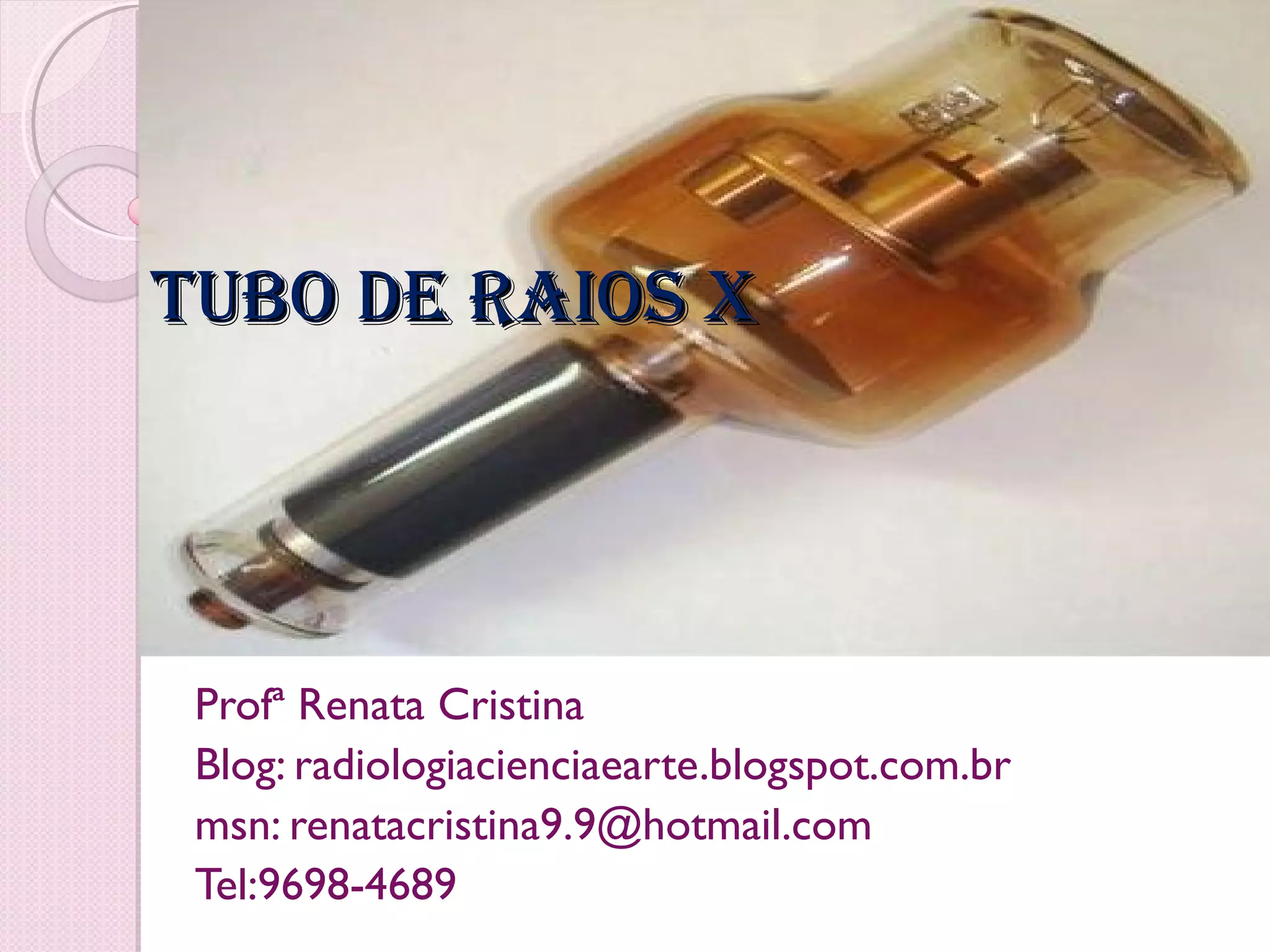

TUBO DE RAIOS X




 Profª Renata Cristina
 Blog: radiologiacienciaearte.blogspot.com.br
 msn: renatacristina9.9@hotmail.com
 Tel:9698-4689

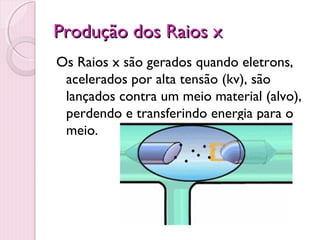

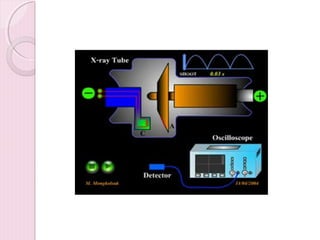

Produção dos Raios x
Os Raios x são gerados quando eletrons,
 acelerados por alta tensão (kv), são
 lançados contra um meio material (alvo),
 perdendo e transferindo energia para o
 meio.

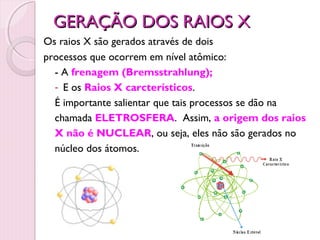

GERAÇÃO DOS RAIOS X
Os raios X são gerados através de dois
processos que ocorrem em nível atômico:
  - A frenagem (Bremsstrahlung);
  - E os Raios X carcterísticos.
  É importante salientar que tais processos se dão na
  chamada ELETROSFERA. Assim, a origem dos raios
  X não é NUCLEAR, ou seja, eles não são gerados no
  núcleo dos átomos.




                                3

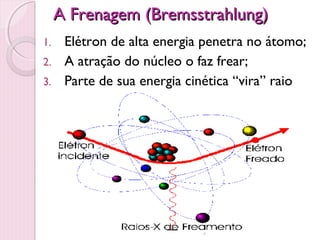

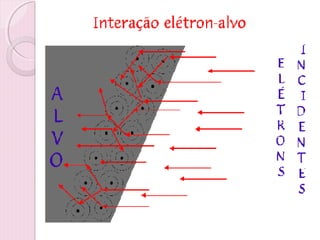

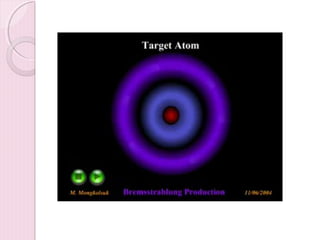

A Frenagem (Bremsstrahlung)
1. Elétron de alta energia penetra no átomo;
2. A atração do núcleo o faz frear;
3. Parte de sua energia cinética “vira” raio
   X.




                          5

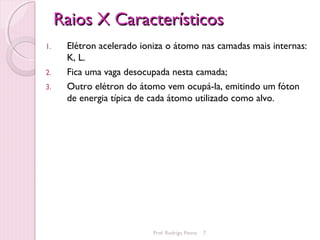

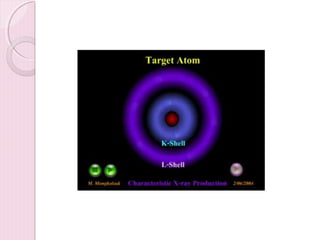

Raios X Característicos
1.    Elétron acelerado ioniza o átomo nas camadas mais internas:
      K, L.
2.    Fica uma vaga desocupada nesta camada;
3.    Outro elétron do átomo vem ocupá-la, emitindo um fóton
      de energia típica de cada átomo utilizado como alvo.




                           Prof. Rodrigo Penna   7

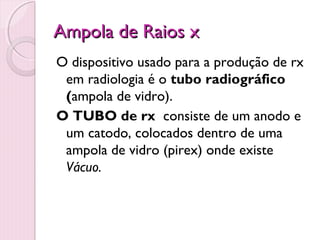

Ampola de Raios x
O dispositivo usado para a produção de rx
 em radiologia é o tubo radiográfico
 (ampola de vidro).
O TUBO de rx consiste de um anodo e
 um catodo, colocados dentro de uma
 ampola de vidro (pirex) onde existe
 Vácuo.

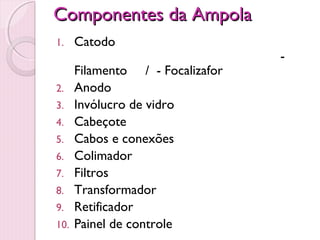

Componentes da Ampola
1.    Catodo
                                  -
      Filamento / - Focalizafor
2.    Anodo
3.    Invólucro de vidro
4.    Cabeçote
5.    Cabos e conexões
6.    Colimador
7.    Filtros
8.    Transformador
9.    Retificador
10.   Painel de controle

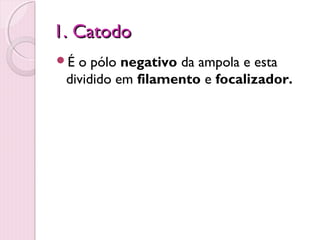

1. Catodo
É o pólo negativo da ampola e esta
 dividido em filamento e focalizador.

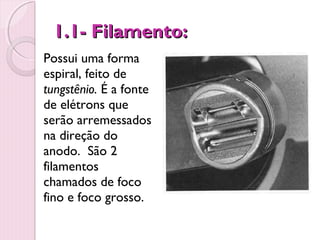

1.1- Filamento:
Possui uma forma
espiral, feito de
tungstênio. É a fonte
de elétrons que
serão arremessados
na direção do
anodo. São 2
filamentos
chamados de foco
fino e foco grosso.

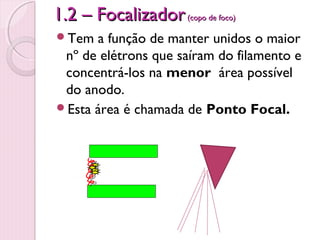

1.2 – Focalizador (copo de foco)
Tem  a função de manter unidos o maior
 nº de elétrons que saíram do filamento e
 concentrá-los na menor área possível
 do anodo.
Esta área é chamada de Ponto Focal.

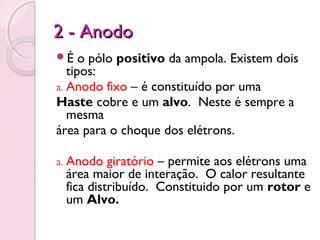

2 - Anodo
É    o pólo positivo da ampola. Existem dois
   tipos:
a. Anodo fixo – é constituído por uma
Haste cobre e um alvo. Neste é sempre a
   mesma
área para o choque dos elétrons.

a. Anodo  giratório – permite aos elétrons uma
 área maior de interação. O calor resultante
 fica distribuído. Constituido por um rotor e
 um Alvo.

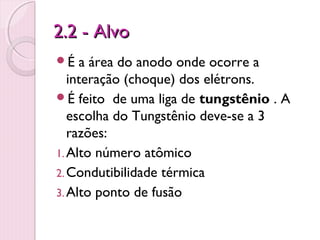

2.2 - Alvo
É   a área do anodo onde ocorre a
   interação (choque) dos elétrons.
É feito de uma liga de tungstênio . A
   escolha do Tungstênio deve-se a 3
   razões:
1. Alto número atômico
2. Condutibilidade térmica
3. Alto ponto de fusão
Anodo Fixo

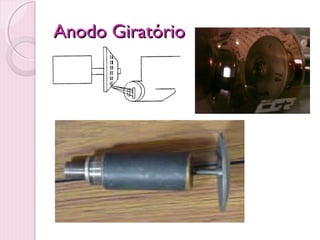

Anodo Giratório

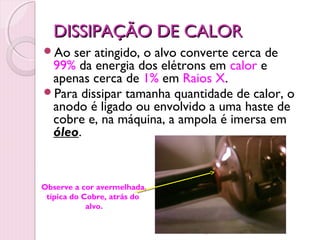

DISSIPAÇÃO DE CALOR
Ao ser atingido, o alvo converte cerca de
 99% da energia dos elétrons em calor e
 apenas cerca de 1% em Raios X.
Para dissipar tamanha quantidade de calor, o
 anodo é ligado ou envolvido a uma haste de
 cobre e, na máquina, a ampola é imersa em
 óleo.



Observe a cor avermelhada,
 típica do Cobre, atrás do
            alvo.


                             19

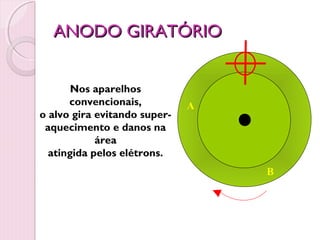

ANODO GIRATÓRIO


       Nos aparelhos
      convencionais,          A
o alvo gira evitando super-
 aquecimento e danos na
            área
  atingida pelos elétrons.
                                  B

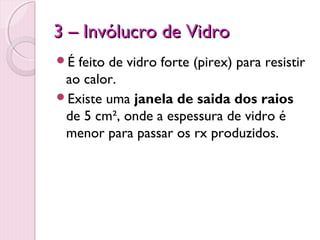

3 – Invólucro de Vidro
É feito de vidro forte (pirex) para resistir
 ao calor.
Existe uma janela de saida dos raios
 de 5 cm², onde a espessura de vidro é
 menor para passar os rx produzidos.

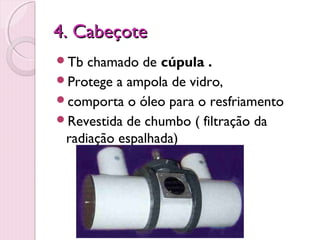

4. Cabeçote
Tb  chamado de cúpula .
Protege a ampola de vidro,
comporta o óleo para o resfriamento
Revestida de chumbo ( filtração da
 radiação espalhada)
5. Cabos de Conexão Tensão
Fazem a ligação transformador com a
 ampola de Rx, para que seja estabelecida
 a DDP entre catodo e anodo.

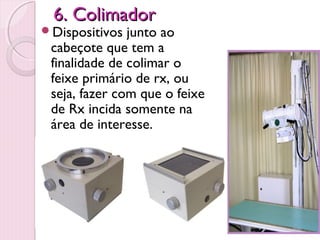

6. Colimador
Dispositivos  junto ao
 cabeçote que tem a
 finalidade de colimar o
 feixe primário de rx, ou
 seja, fazer com que o feixe
 de Rx incida somente na
 área de interesse.

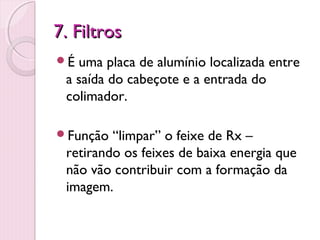

7. Filtros
É uma placa de alumínio localizada entre
 a saída do cabeçote e a entrada do
 colimador.

Função  “limpar” o feixe de Rx –
 retirando os feixes de baixa energia que
 não vão contribuir com a formação da
 imagem.

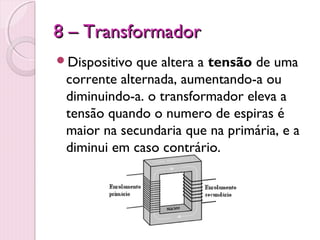

8 – Transformador
Dispositivo que altera a tensão de uma
 corrente alternada, aumentando-a ou
 diminuindo-a. o transformador eleva a
 tensão quando o numero de espiras é
 maior na secundaria que na primária, e a
 diminui em caso contrário.

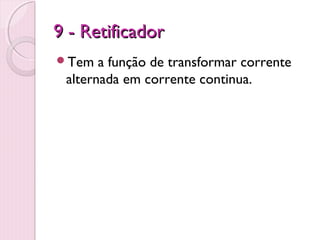

9 - Retificador
Tem   a função de transformar corrente
 alternada em corrente continua.

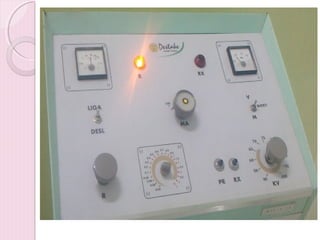

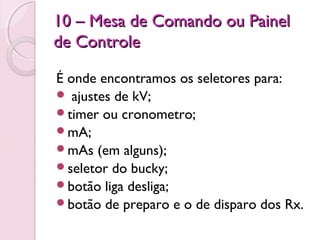

10 – Mesa de Comando ou Painel
de Controle

É onde encontramos os seletores para:
 ajustes de kV;
timer ou cronometro;
mA;
mAs (em alguns);
seletor do bucky;
botão liga desliga;
botão de preparo e o de disparo dos Rx.

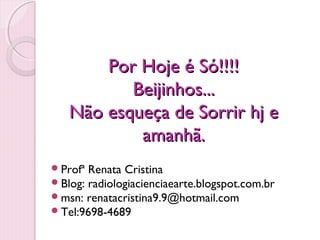

Por Hoje é Só!!!!
          Beijinhos...
   Não esqueça de Sorrir hj e
           amanhã.
 Profª Renata Cristina
 Blog: radiologiacienciaearte.blogspot.com.br
 msn: renatacristina9.9@hotmail.com
 Tel:9698-4689
