Física do Raio X e Bases de exames
radiológicos Prof. Ricardo Aguiar
WILHELM CONRAD
ROENTGEN, 1895
Os princípios físicos
dos raios-X foram
descobertos por Wilhelm
Conrad Roentgen em 1895,
esta descoberta marcou o
início de uma nova era de
diagnóstico na Medicina.
WILHELM CONRAD
ROENTGEN, 1895
William Crookes
havia desenhado o tubo que
Roentgen utilizou para
produzir os raios-X. Estes
raios foram chamados de x
pois não era conhecido este
tipo de radiação, que
atravessava madeira, papel, e
até o corpo humano.

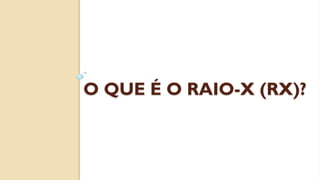

O QUE É O RAIO-X (RX)?

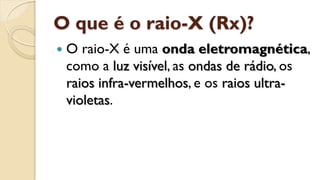

O que é o raio-X (Rx)?
 O raio-X é uma onda eletromagnética,
como a luz visível, as ondas de rádio, os
raios infra-vermelhos, e os raios ultra-
violetas.
O que é o raio-X (Rx)?

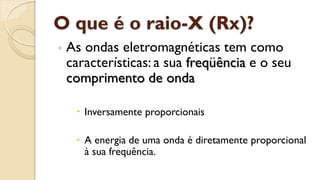

◦ As ondas eletromagnéticas tem como
características: a sua freqüência e o seu
comprimento de onda
 Inversamente proporcionais
 A energia de uma onda é diretamente proporcional
à sua frequência.

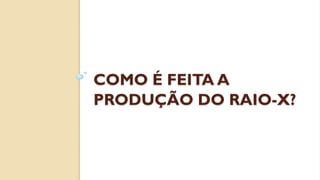

COMO É FEITA A
PRODUÇÃO DO RAIO-X?

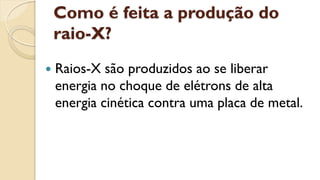

Como é feita a produção do
raio-X?
 Raios-X são produzidos ao se liberar
energia no choque de elétrons de alta
energia cinética contra uma placa de metal.

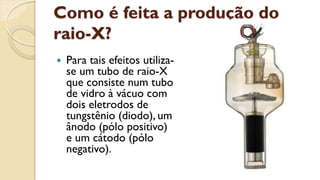

Como é feita a produção do
raio-X?
 Para tais efeitos utiliza-
se um tubo de raio-X
que consiste num tubo
de vidro à vácuo com
dois eletrodos de
tungstênio (diodo), um
ânodo (pólo positivo)
e um cátodo (pólo
negativo).

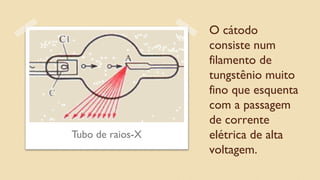

O cátodo
consiste num
filamento de
tungstênio muito
fino que esquenta
com a passagem
de corrente
elétrica de alta
voltagem.

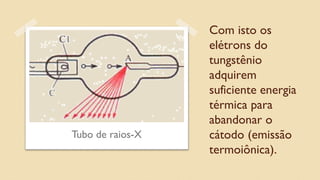

Tubo de raios-X
Com isto os
elétrons do
tungstênio
adquirem
suficiente energia
térmica para
abandonar o
cátodo (emissão
termoiônica).
Tubo de raios-X

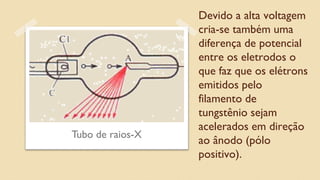

Devido a alta voltagem
cria-se também uma
diferença de potencial
entre os eletrodos o
que faz que os elétrons
emitidos pelo
filamento de
tungstênio sejam
acelerados em direção
ao ânodo (pólo
positivo).
Tubo de raios-X
A energia cinética dos
elétrons depende da
voltagem entre os
eletrodos: quanto
mais alta a voltagem
maior a energia
cinética. O ânodo
está revestido por
tungstênio e funciona
como alvo para os
elétrons.
Tubo de raios-X

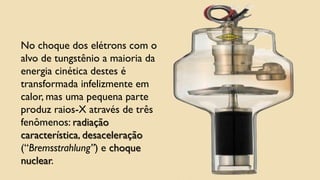

No choque dos elétrons com o
alvo de tungstênio a maioria da
energia cinética destes é
transformada infelizmente em
calor, mas uma pequena parte
produz raios-X através de três
fenômenos: radiação
característica, desaceleração
(“Bremsstrahlung”) e choque
nuclear.

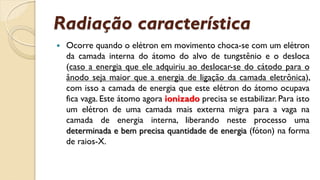

Radiação característica
 Ocorre quando o elétron em movimento choca-se com um elétron
da camada interna do átomo do alvo de tungstênio e o desloca
(caso a energia que ele adquiriu ao deslocar-se do cátodo para o
ânodo seja maior que a energia de ligação da camada eletrônica),
com isso a camada de energia que este elétron do átomo ocupava
fica vaga. Este átomo agora ionizado precisa se estabilizar. Para isto
um elétron de uma camada mais externa migra para a vaga na
camada de energia interna, liberando neste processo uma
determinada e bem precisa quantidade de energia (fóton) na forma
de raios-X.

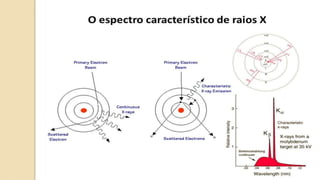

Radiação característica

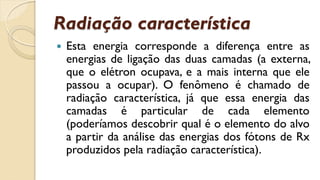

Radiação característica
 Esta energia corresponde a diferença entre as
energias de ligação das duas camadas (a externa,
que o elétron ocupava, e a mais interna que ele
passou a ocupar). O fenômeno é chamado de
radiação característica, já que essa energia das
camadas é particular de cada elemento
(poderíamos descobrir qual é o elemento do alvo
a partir da análise das energias dos fótons de Rx
produzidos pela radiação característica).

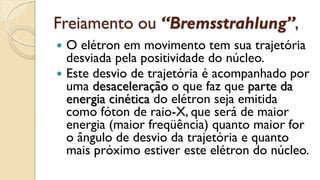

Freiamento ou “Bremsstrahlung”,
 O elétron em movimento tem sua trajetória
desviada pela positividade do núcleo.
 Este desvio de trajetória é acompanhado por
uma desaceleração o que faz que parte da
energia cinética do elétron seja emitida
como fóton de raio-X, que será de maior
energia (maior freqüência) quanto maior for
o ângulo de desvio da trajetória e quanto
mais próximo estiver este elétron do núcleo.

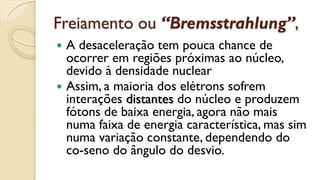

Freiamento ou “Bremsstrahlung”,
 A desaceleração tem pouca chance de
ocorrer em regiões próximas ao núcleo,
devido à densidade nuclear
 Assim, a maioria dos elétrons sofrem
interações distantes do núcleo e produzem
fótons de baixa energia, agora não mais
numa faixa de energia característica, mas sim
numa variação constante, dependendo do
co-seno do ângulo do desvio.
Freiamento ou “Bremsstrahlung”,
 A probabilidade desse fenômeno ocorrer
também é pequena, porém tende a ser a
maior fonte dos fótons de raios-X em
relação aos dois outros fenômenos.

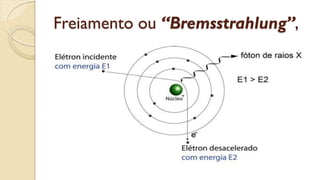

Freiamento ou “Bremsstrahlung”,
Choque nuclear

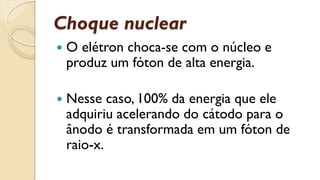

 O elétron choca-se com o núcleo e
produz um fóton de alta energia.
 Nesse caso, 100% da energia que ele
adquiriu acelerando do cátodo para o
ânodo é transformada em um fóton de
raio-x.

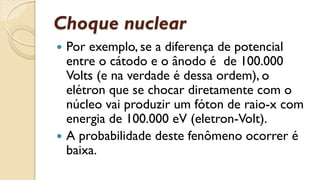

Choque nuclear
 Por exemplo, se a diferença de potencial
entre o cátodo e o ânodo é de 100.000
Volts (e na verdade é dessa ordem), o
elétron que se chocar diretamente com o
núcleo vai produzir um fóton de raio-x com
energia de 100.000 eV (eletron-Volt).
 A probabilidade deste fenômeno ocorrer é
baixa.

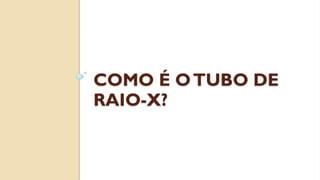

COMO É OTUBO DE
RAIO-X?

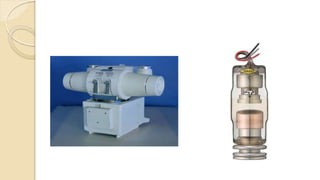

Como é o tubo de raio-X?

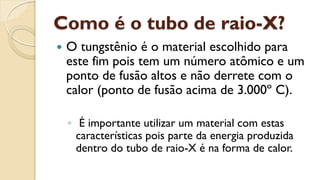

Como é o tubo de raio-X?
 O tungstênio é o material escolhido para
este fim pois tem um número atômico e um
ponto de fusão altos e não derrete com o
calor (ponto de fusão acima de 3.000º C).
◦ É importante utilizar um material com estas
características pois parte da energia produzida
dentro do tubo de raio-X é na forma de calor.
Como é o tubo de raio-X?

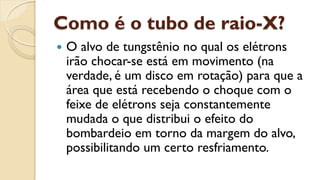

 O alvo de tungstênio no qual os elétrons
irão chocar-se está em movimento (na
verdade, é um disco em rotação) para que a
área que está recebendo o choque com o
feixe de elétrons seja constantemente
mudada o que distribui o efeito do
bombardeio em torno da margem do alvo,
possibilitando um certo resfriamento.

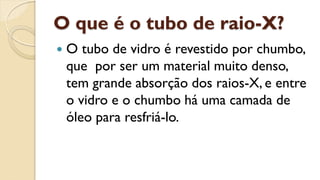

O que é o tubo de raio-X?
 O tubo de vidro é revestido por chumbo,
que por ser um material muito denso,
tem grande absorção dos raios-X, e entre
o vidro e o chumbo há uma camada de
óleo para resfriá-lo.

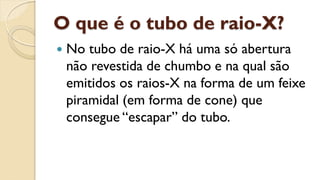

O que é o tubo de raio-X?
 No tubo de raio-X há uma só abertura
não revestida de chumbo e na qual são
emitidos os raios-X na forma de um feixe
piramidal (em forma de cone) que
consegue “escapar” do tubo.
O que é o tubo de
raio-X?

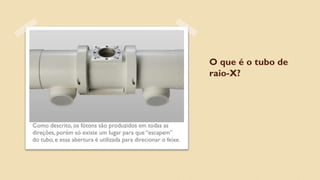

Como descrito, os fótons são produzidos em todas as
direções, porém só existe um lugar para que “escapem”
do tubo, e essa abertura é utilizada para direcionar o feixe.
O que é o tubo de raio-X?

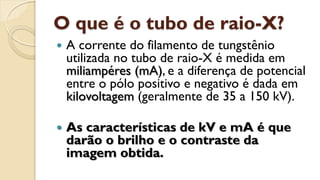

 A corrente do filamento de tungstênio
utilizada no tubo de raio-X é medida em
miliampéres (mA), e a diferença de potencial
entre o pólo positivo e negativo é dada em
kilovoltagem (geralmente de 35 a 150 kV).
 As características de kV e mA é que
darão o brilho e o contraste da
imagem obtida.
O que é o tubo de raio-X?

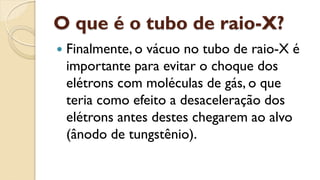

 Finalmente, o vácuo no tubo de raio-X é
importante para evitar o choque dos
elétrons com moléculas de gás, o que
teria como efeito a desaceleração dos
elétrons antes destes chegarem ao alvo
(ânodo de tungstênio).
COMO É A INTERAÇÃO
DO RAIO-X COM A
MATÉRIA?

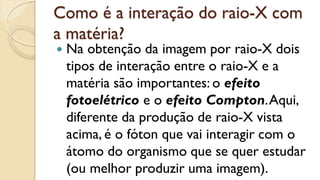

Como é a interação do raio-X com
a matéria?
 Na obtenção da imagem por raio-X dois
tipos de interação entre o raio-X e a
matéria são importantes: o efeito
fotoelétrico e o efeito Compton.Aqui,
diferente da produção de raio-X vista
acima, é o fóton que vai interagir com o
átomo do organismo que se quer estudar
(ou melhor produzir uma imagem).
Como é a interação do raio-X com
a matéria?
 O efeito fotoelétrico ocorre quando um
fóton de raio-X choca-se com um elétron
de um átomo e desloca-o de sua camada
orbitária no átomo.
 Com a perda do elétron, o átomo fica
ionizado.

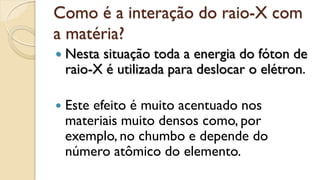

Como é a interação do raio-X com
a matéria?
 Nesta situação toda a energia do fóton de
raio-X é utilizada para deslocar o elétron.
 Este efeito é muito acentuado nos
materiais muito densos como, por
exemplo, no chumbo e depende do
número atômico do elemento.
COMO É A INTERAÇÃO
DO RAIO-X COM A
MATÉRIA?
Efeito Fotoelétrico
Como é a interação do raio-X com
a matéria?
 O efeito Compton: neste caso o fóton
aproxima-se do átomo, choca-se com um
elétron orbitário pode ou não arrancá-lo da
camada orbitária, dependendo da energia
envolvida, mas o que é fundamental: não
cede toda a sua energia e neste caso o fóton
do raio-x é desviado de sua trajetória.

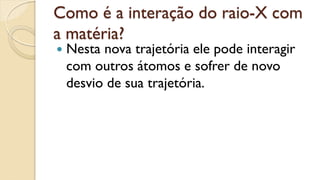

Como é a interação do raio-X com
a matéria?
 Nesta nova trajetória ele pode interagir
com outros átomos e sofrer de novo
desvio de sua trajetória.

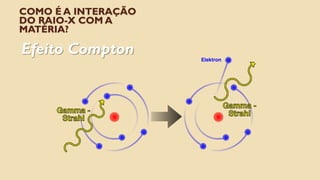

COMO É A INTERAÇÃO
DO RAIO-X COM A
MATÉRIA?
Efeito Compton
Como é a interação do raio-X com
a matéria?

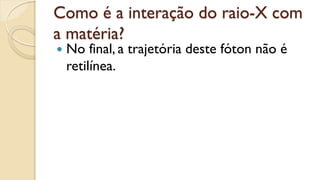

 No final, a trajetória deste fóton não é
retilínea.
Como é a interação do raio-X com
a matéria?

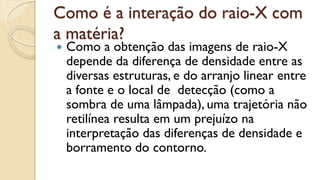

 Como a obtenção das imagens de raio-X
depende da diferença de densidade entre as
diversas estruturas, e do arranjo linear entre
a fonte e o local de detecção (como a
sombra de uma lâmpada), uma trajetória não
retilínea resulta em um prejuízo na
interpretação das diferenças de densidade e
borramento do contorno.

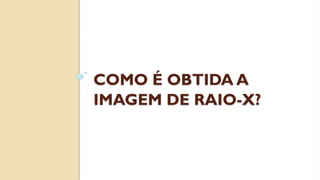

COMO É OBTIDA A
IMAGEM DE RAIO-X?
Como é obtida a imagem de raio-X?
Imagemespessura do
objeto
fótons resultantes da
interação com o
objeto
capacidade de
absorver Rx
Como é obtida a imagem de
raio-X?

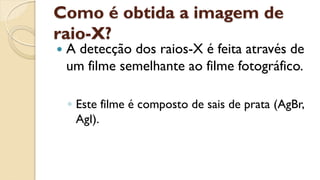

 A detecção dos raios-X é feita através de
um filme semelhante ao filme fotográfico.
◦ Este filme é composto de sais de prata (AgBr,
AgI).
Como é obtida a imagem de
raio-X?
 Quando sensibilizado por um fóton de
raio-X ou pela luz visível, o cátion de
prata (íon positivo) acaba sendo
neutralizado e vira metal (Ag0), e
escurece.

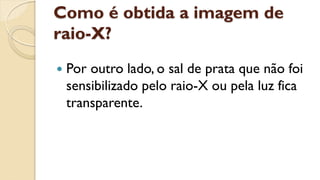

Como é obtida a imagem de
raio-X?
 Por outro lado, o sal de prata que não foi
sensibilizado pelo raio-X ou pela luz fica
transparente.
Como é obtida a imagem de
raio-X?
 Os filmes normalmente são compostos
de camadas de plástico (poliéster)
protegidas da luz. O uso de camadas de
prata recobrindo as duas superfícies do
plástico aumenta a sensibilidade do filme
aos raios-x.

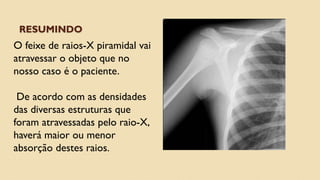

RESUMINDO
O feixe de raios-X piramidal vai
atravessar o objeto que no
nosso caso é o paciente.
De acordo com as densidades
das diversas estruturas que
foram atravessadas pelo raio-X,
haverá maior ou menor
absorção destes raios.

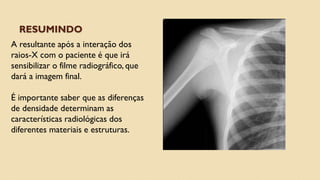

RESUMINDO
A resultante após a interação dos
raios-X com o paciente é que irá
sensibilizar o filme radiográfico, que
dará a imagem final.
É importante saber que as diferenças
de densidade determinam as
características radiológicas dos
diferentes materiais e estruturas.

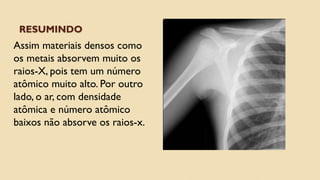

RESUMINDO
Assim materiais densos como
os metais absorvem muito os
raios-X, pois tem um número
atômico muito alto. Por outro
lado, o ar, com densidade
atômica e número atômico
baixos não absorve os raios-x.

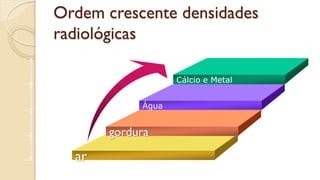

Ordem crescente densidades
radiológicas
Cálcio e Metal
Água
gordura
ar
Add Your Text
Add Your Text
Add Your Text
Add Your Text

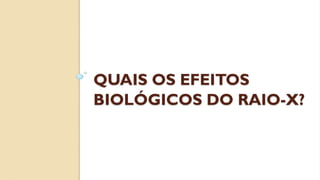

QUAIS OS EFEITOS
BIOLÓGICOS DO RAIO-X?

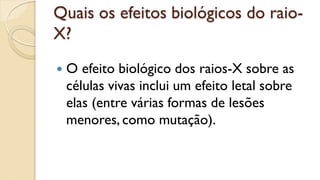

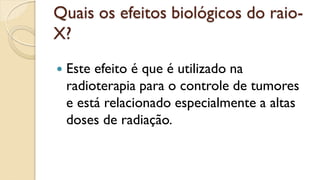

Quais os efeitos biológicos do raio-
X?
 O efeito biológico dos raios-X sobre as
células vivas inclui um efeito letal sobre
elas (entre várias formas de lesões
menores, como mutação).
Quais os efeitos biológicos do raio-
X?
 Este efeito é que é utilizado na
radioterapia para o controle de tumores
e está relacionado especialmente a altas
doses de radiação.

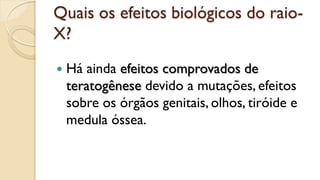

Quais os efeitos biológicos do raio-
X?
 Há ainda efeitos comprovados de
teratogênese devido a mutações, efeitos
sobre os órgãos genitais, olhos, tiróide e
medula óssea.

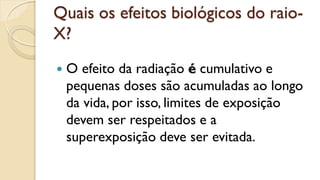

Quais os efeitos biológicos do raio-
X?
 O efeito da radiação é cumulativo e
pequenas doses são acumuladas ao longo
da vida, por isso, limites de exposição
devem ser respeitados e a
superexposição deve ser evitada.

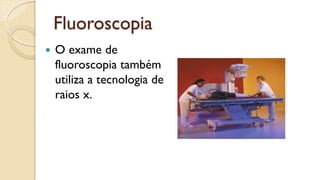

Fluoroscopia
 O exame de
fluoroscopia também
utiliza a tecnologia de
raios x.

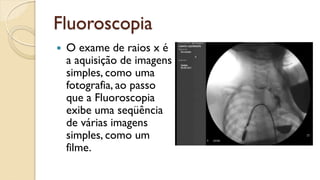

Fluoroscopia
 O exame de raios x é
a aquisição de imagens
simples, como uma
fotografia, ao passo
que a Fluoroscopia
exibe uma seqüência
de várias imagens
simples, como um
filme.

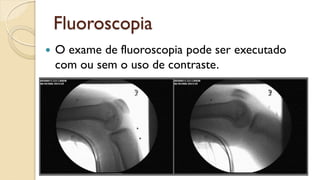

Fluoroscopia
 O exame de fluoroscopia pode ser executado
com ou sem o uso de contraste.

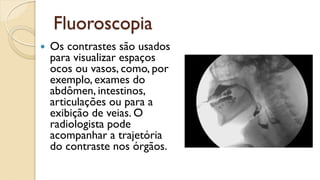

Fluoroscopia
 Os contrastes são usados
para visualizar espaços
ocos ou vasos, como, por
exemplo, exames do
abdômen, intestinos,
articulações ou para a
exibição de veias. O
radiologista pode
acompanhar a trajetória
do contraste nos órgãos.

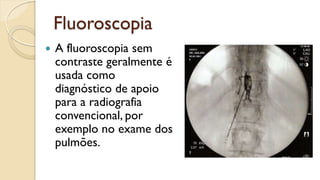

Fluoroscopia
 A fluoroscopia sem
contraste geralmente é
usada como
diagnóstico de apoio
para a radiografia
convencional, por
exemplo no exame dos
pulmões.

Mais conteúdo relacionado

Mais procurados

Medicina nuclear aula 01
Medicina nuclear aula 01Medicina nuclear aula 01
Medicina nuclear aula 01Walmor Godoi

História da radiologia no mundo aula 1
História da radiologia no mundo   aula 1História da radiologia no mundo   aula 1
História da radiologia no mundo aula 1Magno Cavalheiro

Prof magno formação da imagem
Prof magno   formação da imagemProf magno   formação da imagem
Prof magno formação da imagemCristiane Dias

Evolução Radiologia
Evolução RadiologiaEvolução Radiologia
Evolução RadiologiaThyago Soares

Produção de raios X - Conteúdo vinculado ao blog http://fisicanoenem.bl...
Produção de raios  X - Conteúdo vinculado ao blog      http://fisicanoenem.bl...Produção de raios  X - Conteúdo vinculado ao blog      http://fisicanoenem.bl...
Produção de raios X - Conteúdo vinculado ao blog http://fisicanoenem.bl...Rodrigo Penna

Aula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia ComputadorizadaAula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia ComputadorizadaJaqueline Almeida

Produção e equipamentos de raios x
Produção e equipamentos de raios    xProdução e equipamentos de raios    x
Produção e equipamentos de raios xHeraldo Silva

Equipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaEquipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaHeraldo Silva

Formação das imagens convencionais e digitais: raios X
Formação das imagens convencionais e digitais: raios XFormação das imagens convencionais e digitais: raios X
Formação das imagens convencionais e digitais: raios XPaulo Fonseca

Aula de fisica das radiacoes 2010
Aula de fisica das radiacoes 2010Aula de fisica das radiacoes 2010
Aula de fisica das radiacoes 2010jairo rufino

RESSONÂNCIA MAGNÉTICA NUCLEAR
RESSONÂNCIA MAGNÉTICA NUCLEARRESSONÂNCIA MAGNÉTICA NUCLEAR
RESSONÂNCIA MAGNÉTICA NUCLEARRenata Oliveira


Mais procurados (20)

Medicina nuclear aula 01
Medicina nuclear aula 01Medicina nuclear aula 01
Medicina nuclear aula 01

História da radiologia no mundo aula 1
História da radiologia no mundo   aula 1História da radiologia no mundo   aula 1
História da radiologia no mundo aula 1

Principios da radiologia
Principios da radiologiaPrincipios da radiologia
Principios da radiologia

Prof magno formação da imagem
Prof magno   formação da imagemProf magno   formação da imagem
Prof magno formação da imagem

GEOMETRIA E FORMAÇÃO DA IMAGEM
GEOMETRIA E FORMAÇÃO DA IMAGEMGEOMETRIA E FORMAÇÃO DA IMAGEM
GEOMETRIA E FORMAÇÃO DA IMAGEM

Evolução Radiologia
Evolução RadiologiaEvolução Radiologia
Evolução Radiologia

Produção de raios X - Conteúdo vinculado ao blog http://fisicanoenem.bl...
Produção de raios  X - Conteúdo vinculado ao blog      http://fisicanoenem.bl...Produção de raios  X - Conteúdo vinculado ao blog      http://fisicanoenem.bl...
Produção de raios X - Conteúdo vinculado ao blog http://fisicanoenem.bl...

Aula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia ComputadorizadaAula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia Computadorizada

Produção e equipamentos de raios x
Produção e equipamentos de raios    xProdução e equipamentos de raios    x
Produção e equipamentos de raios x

Tomografia computadorizada
Tomografia computadorizadaTomografia computadorizada
Tomografia computadorizada

Equipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaEquipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologia

Efeito Anódico
Efeito AnódicoEfeito Anódico
Efeito Anódico

Formação das imagens convencionais e digitais: raios X
Formação das imagens convencionais e digitais: raios XFormação das imagens convencionais e digitais: raios X
Formação das imagens convencionais e digitais: raios X

Aula de fisica das radiacoes 2010
Aula de fisica das radiacoes 2010Aula de fisica das radiacoes 2010
Aula de fisica das radiacoes 2010

Aula 03 proteção radológica
Aula 03 proteção radológicaAula 03 proteção radológica
Aula 03 proteção radológica

FÍSICA DAS RADIAÇÕES
FÍSICA DAS RADIAÇÕESFÍSICA DAS RADIAÇÕES
FÍSICA DAS RADIAÇÕES

RESSONÂNCIA MAGNÉTICA NUCLEAR
RESSONÂNCIA MAGNÉTICA NUCLEARRESSONÂNCIA MAGNÉTICA NUCLEAR
RESSONÂNCIA MAGNÉTICA NUCLEAR

Aula 01 proteção radiológica
Aula 01  proteção radiológicaAula 01  proteção radiológica
Aula 01 proteção radiológica

Radiologia digital
Radiologia digitalRadiologia digital
Radiologia digital

RADIOLOGIA DIGITAL
RADIOLOGIA DIGITALRADIOLOGIA DIGITAL
RADIOLOGIA DIGITAL


Destaque

Aula 1 imaginologia
Aula 1 imaginologiaAula 1 imaginologia
Aula 1 imaginologiaradiomed

6A Kaylee Nielson Draft
6A Kaylee Nielson Draft6A Kaylee Nielson Draft
6A Kaylee Nielson DraftKaylee Nielson

ETAPAS DE SENSIBILIZAÇÃO DO FILME
ETAPAS DE SENSIBILIZAÇÃO DO FILMEETAPAS DE SENSIBILIZAÇÃO DO FILME
ETAPAS DE SENSIBILIZAÇÃO DO FILMEMagno Cavalheiro

AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)Magno Cavalheiro

Raio x pós graduação
Raio   x pós graduaçãoRaio   x pós graduação
Raio x pós graduaçãoIapes Ensino

Aula 2 imaginologia
Aula 2 imaginologiaAula 2 imaginologia
Aula 2 imaginologiaradiomed

Aula 1 - histórico e aspectos físicos
Aula 1 - histórico e aspectos físicosAula 1 - histórico e aspectos físicos
Aula 1 - histórico e aspectos físicosPedro Antonio

INTRODUÇÃO AO ESTUDO DA IMAGINOLOGIA
INTRODUÇÃO AO ESTUDO DA IMAGINOLOGIAINTRODUÇÃO AO ESTUDO DA IMAGINOLOGIA
INTRODUÇÃO AO ESTUDO DA IMAGINOLOGIAThassiany Sarmento

Aula de Equipamentos e Materiais Radiológicos
Aula de Equipamentos e Materiais RadiológicosAula de Equipamentos e Materiais Radiológicos
Aula de Equipamentos e Materiais RadiológicosDenise Lima Barbosa

(2016.03.31) Lectura Radiografía Abdomen y Esqueleto (PPT)
(2016.03.31) Lectura Radiografía Abdomen y Esqueleto (PPT)(2016.03.31) Lectura Radiografía Abdomen y Esqueleto (PPT)
(2016.03.31) Lectura Radiografía Abdomen y Esqueleto (PPT)UDMAFyC SECTOR ZARAGOZA II

Trab.física.raios x
Trab.física.raios xTrab.física.raios x
Trab.física.raios xAlbano Novaes

Apostila física radiológica
Apostila   física radiológicaApostila   física radiológica
Apostila física radiológicaRicardo Daniel

Intriducai a Geração e aplicação dos raios x
Intriducai a Geração e aplicação dos raios xIntriducai a Geração e aplicação dos raios x
Intriducai a Geração e aplicação dos raios xMeiry Vieira

Processamento de filme e Imagens radiográficas
Processamento de filme e Imagens radiográficasProcessamento de filme e Imagens radiográficas
Processamento de filme e Imagens radiográficasThamires Marinho


Destaque (20)

Aula 1 imaginologia
Aula 1 imaginologiaAula 1 imaginologia
Aula 1 imaginologia

6A Kaylee Nielson Draft
6A Kaylee Nielson Draft6A Kaylee Nielson Draft
6A Kaylee Nielson Draft

Aula 04 proteção e higiene das radiações
Aula 04 proteção e higiene das radiaçõesAula 04 proteção e higiene das radiações
Aula 04 proteção e higiene das radiações

ETAPAS DE SENSIBILIZAÇÃO DO FILME
ETAPAS DE SENSIBILIZAÇÃO DO FILMEETAPAS DE SENSIBILIZAÇÃO DO FILME
ETAPAS DE SENSIBILIZAÇÃO DO FILME

Introdução seminário Terapias Complementares em Oncologia
Introdução seminário Terapias Complementares em OncologiaIntrodução seminário Terapias Complementares em Oncologia
Introdução seminário Terapias Complementares em Oncologia

AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)

Raio x pós graduação
Raio   x pós graduaçãoRaio   x pós graduação
Raio x pós graduação

Aula 2 imaginologia
Aula 2 imaginologiaAula 2 imaginologia
Aula 2 imaginologia

Radiologia digital
Radiologia digitalRadiologia digital
Radiologia digital

Aula 1 - histórico e aspectos físicos
Aula 1 - histórico e aspectos físicosAula 1 - histórico e aspectos físicos
Aula 1 - histórico e aspectos físicos

INTRODUÇÃO AO ESTUDO DA IMAGINOLOGIA
INTRODUÇÃO AO ESTUDO DA IMAGINOLOGIAINTRODUÇÃO AO ESTUDO DA IMAGINOLOGIA
INTRODUÇÃO AO ESTUDO DA IMAGINOLOGIA

Imaginologia
ImaginologiaImaginologia
Imaginologia

Aula de Equipamentos e Materiais Radiológicos
Aula de Equipamentos e Materiais RadiológicosAula de Equipamentos e Materiais Radiológicos
Aula de Equipamentos e Materiais Radiológicos

Proteção e Higiene das Radiações
Proteção e Higiene das RadiaçõesProteção e Higiene das Radiações
Proteção e Higiene das Radiações

(2016.03.31) Lectura Radiografía Abdomen y Esqueleto (PPT)
(2016.03.31) Lectura Radiografía Abdomen y Esqueleto (PPT)(2016.03.31) Lectura Radiografía Abdomen y Esqueleto (PPT)
(2016.03.31) Lectura Radiografía Abdomen y Esqueleto (PPT)

Exames Radiológicos - Aula.
Exames  Radiológicos -  Aula.Exames  Radiológicos -  Aula.
Exames Radiológicos - Aula.

Trab.física.raios x
Trab.física.raios xTrab.física.raios x
Trab.física.raios x

Apostila física radiológica
Apostila   física radiológicaApostila   física radiológica
Apostila física radiológica

Intriducai a Geração e aplicação dos raios x
Intriducai a Geração e aplicação dos raios xIntriducai a Geração e aplicação dos raios x
Intriducai a Geração e aplicação dos raios x

Processamento de filme e Imagens radiográficas
Processamento de filme e Imagens radiográficasProcessamento de filme e Imagens radiográficas
Processamento de filme e Imagens radiográficas


Semelhante a Aula 02 física do raio x e bases de exames

ANANTOMIA RADIOLÓGICA aula.pptx
ANANTOMIA RADIOLÓGICA aula.pptxANANTOMIA RADIOLÓGICA aula.pptx
ANANTOMIA RADIOLÓGICA aula.pptxJoelLucasMartins1

Princípios de física radiológica
Princípios de física radiológicaPrincípios de física radiológica
Princípios de física radiológicagrtalves

RADIOLOGIANOTA10 Questionario elementos 1
RADIOLOGIANOTA10 Questionario elementos 1RADIOLOGIANOTA10 Questionario elementos 1
RADIOLOGIANOTA10 Questionario elementos 1Danilo Leandro Sanches

FÍSICA RADIOLÓGICA 2016- GRUPO IRRADIAR
FÍSICA RADIOLÓGICA 2016- GRUPO IRRADIARFÍSICA RADIOLÓGICA 2016- GRUPO IRRADIAR
FÍSICA RADIOLÓGICA 2016- GRUPO IRRADIARCURSO TÉCNICO CEPRAMED

Emiko okuno efeitos biologicos acidente_goiania
Emiko okuno efeitos biologicos acidente_goianiaEmiko okuno efeitos biologicos acidente_goiania
Emiko okuno efeitos biologicos acidente_goianiaBruna Amaral

Física e Química Aplicadas à Radiologia HPRD
Física e Química Aplicadas à Radiologia HPRDFísica e Química Aplicadas à Radiologia HPRD
Física e Química Aplicadas à Radiologia HPRDHugoDiamantino2

Apresentação4.pptxFísica das Radiações 4444
Apresentação4.pptxFísica das Radiações 4444Apresentação4.pptxFísica das Radiações 4444
Apresentação4.pptxFísica das Radiações 4444marioaraujorosas1

Aula de Física Espectroscopia 3º ano EM Thiago Borges APP
Aula de Física Espectroscopia 3º ano EM Thiago Borges APPAula de Física Espectroscopia 3º ano EM Thiago Borges APP
Aula de Física Espectroscopia 3º ano EM Thiago Borges APPAntonio Pinto Pereira

Fundamentos da Teoria Atômica Moderna
Fundamentos da Teoria Atômica ModernaFundamentos da Teoria Atômica Moderna
Fundamentos da Teoria Atômica ModernaLuisHenriqueOliveira29

Aula biofísica da Radioatividade
Aula biofísica da RadioatividadeAula biofísica da Radioatividade
Aula biofísica da RadioatividadeLar D


Semelhante a Aula 02 física do raio x e bases de exames (20)

FÓTONS.PROD.RX.pdf
FÓTONS.PROD.RX.pdfFÓTONS.PROD.RX.pdf
FÓTONS.PROD.RX.pdf

ANANTOMIA RADIOLÓGICA aula.pptx
ANANTOMIA RADIOLÓGICA aula.pptxANANTOMIA RADIOLÓGICA aula.pptx
ANANTOMIA RADIOLÓGICA aula.pptx

FíSica Das RadiaçõEs
FíSica Das RadiaçõEsFíSica Das RadiaçõEs
FíSica Das RadiaçõEs

apre-raio x.ppt
apre-raio x.pptapre-raio x.ppt
apre-raio x.ppt

Lista de exercicios.docx
Lista de exercicios.docxLista de exercicios.docx
Lista de exercicios.docx

Radiologianota10 Elementos
Radiologianota10 ElementosRadiologianota10 Elementos
Radiologianota10 Elementos

Princípios de física radiológica
Princípios de física radiológicaPrincípios de física radiológica
Princípios de física radiológica

RADIOLOGIANOTA10 Questionario elementos 1
RADIOLOGIANOTA10 Questionario elementos 1RADIOLOGIANOTA10 Questionario elementos 1
RADIOLOGIANOTA10 Questionario elementos 1

FÍSICA RADIOLÓGICA 2016- GRUPO IRRADIAR
FÍSICA RADIOLÓGICA 2016- GRUPO IRRADIARFÍSICA RADIOLÓGICA 2016- GRUPO IRRADIAR
FÍSICA RADIOLÓGICA 2016- GRUPO IRRADIAR

Aula De Rx Texto
Aula De Rx TextoAula De Rx Texto
Aula De Rx Texto

Emiko okuno efeitos biologicos acidente_goiania
Emiko okuno efeitos biologicos acidente_goianiaEmiko okuno efeitos biologicos acidente_goiania
Emiko okuno efeitos biologicos acidente_goiania

FÍSICA DAS RADIAÇÕES
FÍSICA DAS RADIAÇÕESFÍSICA DAS RADIAÇÕES
FÍSICA DAS RADIAÇÕES

Efeito fotoelétrico
Efeito fotoelétricoEfeito fotoelétrico
Efeito fotoelétrico

Raios x e_ampola
Raios x e_ampolaRaios x e_ampola
Raios x e_ampola

Física e Química Aplicadas à Radiologia HPRD
Física e Química Aplicadas à Radiologia HPRDFísica e Química Aplicadas à Radiologia HPRD
Física e Química Aplicadas à Radiologia HPRD

Física revolução industrial
Física revolução industrialFísica revolução industrial
Física revolução industrial

Apresentação4.pptxFísica das Radiações 4444
Apresentação4.pptxFísica das Radiações 4444Apresentação4.pptxFísica das Radiações 4444
Apresentação4.pptxFísica das Radiações 4444

Aula de Física Espectroscopia 3º ano EM Thiago Borges APP
Aula de Física Espectroscopia 3º ano EM Thiago Borges APPAula de Física Espectroscopia 3º ano EM Thiago Borges APP
Aula de Física Espectroscopia 3º ano EM Thiago Borges APP

Fundamentos da Teoria Atômica Moderna
Fundamentos da Teoria Atômica ModernaFundamentos da Teoria Atômica Moderna
Fundamentos da Teoria Atômica Moderna

Aula biofísica da Radioatividade
Aula biofísica da RadioatividadeAula biofísica da Radioatividade
Aula biofísica da Radioatividade


Aula 02 física do raio x e bases de exames

  • 1. Física do Raio X e Bases de exames radiológicos Prof. Ricardo Aguiar
  • 2. WILHELM CONRAD ROENTGEN, 1895 Os princípios físicos dos raios-X foram descobertos por Wilhelm Conrad Roentgen em 1895, esta descoberta marcou o início de uma nova era de diagnóstico na Medicina.
  • 3. WILHELM CONRAD ROENTGEN, 1895 William Crookes havia desenhado o tubo que Roentgen utilizou para produzir os raios-X. Estes raios foram chamados de x pois não era conhecido este tipo de radiação, que atravessava madeira, papel, e até o corpo humano.
  • 4. O QUE É O RAIO-X (RX)?
  • 5. O que é o raio-X (Rx)?  O raio-X é uma onda eletromagnética, como a luz visível, as ondas de rádio, os raios infra-vermelhos, e os raios ultra- violetas.
  • 6. O que é o raio-X (Rx)? ◦ As ondas eletromagnéticas tem como características: a sua freqüência e o seu comprimento de onda  Inversamente proporcionais  A energia de uma onda é diretamente proporcional à sua frequência.
  • 7. COMO É FEITA A PRODUÇÃO DO RAIO-X?
  • 8. Como é feita a produção do raio-X?  Raios-X são produzidos ao se liberar energia no choque de elétrons de alta energia cinética contra uma placa de metal.
  • 9. Como é feita a produção do raio-X?  Para tais efeitos utiliza- se um tubo de raio-X que consiste num tubo de vidro à vácuo com dois eletrodos de tungstênio (diodo), um ânodo (pólo positivo) e um cátodo (pólo negativo).
  • 10. O cátodo consiste num filamento de tungstênio muito fino que esquenta com a passagem de corrente elétrica de alta voltagem. Tubo de raios-X
  • 11. Com isto os elétrons do tungstênio adquirem suficiente energia térmica para abandonar o cátodo (emissão termoiônica). Tubo de raios-X
  • 12. Devido a alta voltagem cria-se também uma diferença de potencial entre os eletrodos o que faz que os elétrons emitidos pelo filamento de tungstênio sejam acelerados em direção ao ânodo (pólo positivo). Tubo de raios-X
  • 13. A energia cinética dos elétrons depende da voltagem entre os eletrodos: quanto mais alta a voltagem maior a energia cinética. O ânodo está revestido por tungstênio e funciona como alvo para os elétrons. Tubo de raios-X
  • 14. No choque dos elétrons com o alvo de tungstênio a maioria da energia cinética destes é transformada infelizmente em calor, mas uma pequena parte produz raios-X através de três fenômenos: radiação característica, desaceleração (“Bremsstrahlung”) e choque nuclear.
  • 15. Radiação característica  Ocorre quando o elétron em movimento choca-se com um elétron da camada interna do átomo do alvo de tungstênio e o desloca (caso a energia que ele adquiriu ao deslocar-se do cátodo para o ânodo seja maior que a energia de ligação da camada eletrônica), com isso a camada de energia que este elétron do átomo ocupava fica vaga. Este átomo agora ionizado precisa se estabilizar. Para isto um elétron de uma camada mais externa migra para a vaga na camada de energia interna, liberando neste processo uma determinada e bem precisa quantidade de energia (fóton) na forma de raios-X.
  • 17. Radiação característica  Esta energia corresponde a diferença entre as energias de ligação das duas camadas (a externa, que o elétron ocupava, e a mais interna que ele passou a ocupar). O fenômeno é chamado de radiação característica, já que essa energia das camadas é particular de cada elemento (poderíamos descobrir qual é o elemento do alvo a partir da análise das energias dos fótons de Rx produzidos pela radiação característica).
  • 18. Freiamento ou “Bremsstrahlung”,  O elétron em movimento tem sua trajetória desviada pela positividade do núcleo.  Este desvio de trajetória é acompanhado por uma desaceleração o que faz que parte da energia cinética do elétron seja emitida como fóton de raio-X, que será de maior energia (maior freqüência) quanto maior for o ângulo de desvio da trajetória e quanto mais próximo estiver este elétron do núcleo.
  • 19. Freiamento ou “Bremsstrahlung”,  A desaceleração tem pouca chance de ocorrer em regiões próximas ao núcleo, devido à densidade nuclear  Assim, a maioria dos elétrons sofrem interações distantes do núcleo e produzem fótons de baixa energia, agora não mais numa faixa de energia característica, mas sim numa variação constante, dependendo do co-seno do ângulo do desvio.
  • 20. Freiamento ou “Bremsstrahlung”,  A probabilidade desse fenômeno ocorrer também é pequena, porém tende a ser a maior fonte dos fótons de raios-X em relação aos dois outros fenômenos.
  • 22.
  • 23. Choque nuclear  O elétron choca-se com o núcleo e produz um fóton de alta energia.  Nesse caso, 100% da energia que ele adquiriu acelerando do cátodo para o ânodo é transformada em um fóton de raio-x.
  • 24. Choque nuclear  Por exemplo, se a diferença de potencial entre o cátodo e o ânodo é de 100.000 Volts (e na verdade é dessa ordem), o elétron que se chocar diretamente com o núcleo vai produzir um fóton de raio-x com energia de 100.000 eV (eletron-Volt).  A probabilidade deste fenômeno ocorrer é baixa.
  • 25. COMO É OTUBO DE RAIO-X?
  • 26. Como é o tubo de raio-X?
  • 27.
  • 28. Como é o tubo de raio-X?  O tungstênio é o material escolhido para este fim pois tem um número atômico e um ponto de fusão altos e não derrete com o calor (ponto de fusão acima de 3.000º C). ◦ É importante utilizar um material com estas características pois parte da energia produzida dentro do tubo de raio-X é na forma de calor.
  • 29. Como é o tubo de raio-X?  O alvo de tungstênio no qual os elétrons irão chocar-se está em movimento (na verdade, é um disco em rotação) para que a área que está recebendo o choque com o feixe de elétrons seja constantemente mudada o que distribui o efeito do bombardeio em torno da margem do alvo, possibilitando um certo resfriamento.
  • 30. O que é o tubo de raio-X?  O tubo de vidro é revestido por chumbo, que por ser um material muito denso, tem grande absorção dos raios-X, e entre o vidro e o chumbo há uma camada de óleo para resfriá-lo.
  • 31. O que é o tubo de raio-X?  No tubo de raio-X há uma só abertura não revestida de chumbo e na qual são emitidos os raios-X na forma de um feixe piramidal (em forma de cone) que consegue “escapar” do tubo.
  • 32. O que é o tubo de raio-X? Como descrito, os fótons são produzidos em todas as direções, porém só existe um lugar para que “escapem” do tubo, e essa abertura é utilizada para direcionar o feixe.
  • 33. O que é o tubo de raio-X?  A corrente do filamento de tungstênio utilizada no tubo de raio-X é medida em miliampéres (mA), e a diferença de potencial entre o pólo positivo e negativo é dada em kilovoltagem (geralmente de 35 a 150 kV).  As características de kV e mA é que darão o brilho e o contraste da imagem obtida.
  • 34. O que é o tubo de raio-X?  Finalmente, o vácuo no tubo de raio-X é importante para evitar o choque dos elétrons com moléculas de gás, o que teria como efeito a desaceleração dos elétrons antes destes chegarem ao alvo (ânodo de tungstênio).
  • 35. COMO É A INTERAÇÃO DO RAIO-X COM A MATÉRIA?
  • 36. Como é a interação do raio-X com a matéria?  Na obtenção da imagem por raio-X dois tipos de interação entre o raio-X e a matéria são importantes: o efeito fotoelétrico e o efeito Compton.Aqui, diferente da produção de raio-X vista acima, é o fóton que vai interagir com o átomo do organismo que se quer estudar (ou melhor produzir uma imagem).
  • 37. Como é a interação do raio-X com a matéria?  O efeito fotoelétrico ocorre quando um fóton de raio-X choca-se com um elétron de um átomo e desloca-o de sua camada orbitária no átomo.  Com a perda do elétron, o átomo fica ionizado.
  • 38. Como é a interação do raio-X com a matéria?  Nesta situação toda a energia do fóton de raio-X é utilizada para deslocar o elétron.  Este efeito é muito acentuado nos materiais muito densos como, por exemplo, no chumbo e depende do número atômico do elemento.
  • 39. COMO É A INTERAÇÃO DO RAIO-X COM A MATÉRIA? Efeito Fotoelétrico
  • 40. Como é a interação do raio-X com a matéria?  O efeito Compton: neste caso o fóton aproxima-se do átomo, choca-se com um elétron orbitário pode ou não arrancá-lo da camada orbitária, dependendo da energia envolvida, mas o que é fundamental: não cede toda a sua energia e neste caso o fóton do raio-x é desviado de sua trajetória.
  • 41. Como é a interação do raio-X com a matéria?  Nesta nova trajetória ele pode interagir com outros átomos e sofrer de novo desvio de sua trajetória.
  • 42. COMO É A INTERAÇÃO DO RAIO-X COM A MATÉRIA? Efeito Compton
  • 43. Como é a interação do raio-X com a matéria?  No final, a trajetória deste fóton não é retilínea.
  • 44. Como é a interação do raio-X com a matéria?  Como a obtenção das imagens de raio-X depende da diferença de densidade entre as diversas estruturas, e do arranjo linear entre a fonte e o local de detecção (como a sombra de uma lâmpada), uma trajetória não retilínea resulta em um prejuízo na interpretação das diferenças de densidade e borramento do contorno.
  • 45. COMO É OBTIDA A IMAGEM DE RAIO-X?
  • 46. Como é obtida a imagem de raio-X? Imagemespessura do objeto fótons resultantes da interação com o objeto capacidade de absorver Rx
  • 47. Como é obtida a imagem de raio-X?  A detecção dos raios-X é feita através de um filme semelhante ao filme fotográfico. ◦ Este filme é composto de sais de prata (AgBr, AgI).
  • 48. Como é obtida a imagem de raio-X?  Quando sensibilizado por um fóton de raio-X ou pela luz visível, o cátion de prata (íon positivo) acaba sendo neutralizado e vira metal (Ag0), e escurece.
  • 49. Como é obtida a imagem de raio-X?  Por outro lado, o sal de prata que não foi sensibilizado pelo raio-X ou pela luz fica transparente.
  • 50. Como é obtida a imagem de raio-X?  Os filmes normalmente são compostos de camadas de plástico (poliéster) protegidas da luz. O uso de camadas de prata recobrindo as duas superfícies do plástico aumenta a sensibilidade do filme aos raios-x.
  • 51. RESUMINDO O feixe de raios-X piramidal vai atravessar o objeto que no nosso caso é o paciente. De acordo com as densidades das diversas estruturas que foram atravessadas pelo raio-X, haverá maior ou menor absorção destes raios.
  • 52. RESUMINDO A resultante após a interação dos raios-X com o paciente é que irá sensibilizar o filme radiográfico, que dará a imagem final. É importante saber que as diferenças de densidade determinam as características radiológicas dos diferentes materiais e estruturas.
  • 53. RESUMINDO Assim materiais densos como os metais absorvem muito os raios-X, pois tem um número atômico muito alto. Por outro lado, o ar, com densidade atômica e número atômico baixos não absorve os raios-x.
  • 54. Ordem crescente densidades radiológicas Cálcio e Metal Água gordura ar Add Your Text Add Your Text Add Your Text Add Your Text
  • 56. Quais os efeitos biológicos do raio- X?  O efeito biológico dos raios-X sobre as células vivas inclui um efeito letal sobre elas (entre várias formas de lesões menores, como mutação).
  • 57. Quais os efeitos biológicos do raio- X?  Este efeito é que é utilizado na radioterapia para o controle de tumores e está relacionado especialmente a altas doses de radiação.
  • 58. Quais os efeitos biológicos do raio- X?  Há ainda efeitos comprovados de teratogênese devido a mutações, efeitos sobre os órgãos genitais, olhos, tiróide e medula óssea.
  • 59. Quais os efeitos biológicos do raio- X?  O efeito da radiação é cumulativo e pequenas doses são acumuladas ao longo da vida, por isso, limites de exposição devem ser respeitados e a superexposição deve ser evitada.
  • 60. Fluoroscopia  O exame de fluoroscopia também utiliza a tecnologia de raios x.
  • 61. Fluoroscopia  O exame de raios x é a aquisição de imagens simples, como uma fotografia, ao passo que a Fluoroscopia exibe uma seqüência de várias imagens simples, como um filme.
  • 62. Fluoroscopia  O exame de fluoroscopia pode ser executado com ou sem o uso de contraste.
  • 63. Fluoroscopia  Os contrastes são usados para visualizar espaços ocos ou vasos, como, por exemplo, exames do abdômen, intestinos, articulações ou para a exibição de veias. O radiologista pode acompanhar a trajetória do contraste nos órgãos.
  • 64. Fluoroscopia  A fluoroscopia sem contraste geralmente é usada como diagnóstico de apoio para a radiografia convencional, por exemplo no exame dos pulmões.
