3. GERAÇÃO DOS RAIOS X
Os raios X são gerados através de dois
processos que ocorrem em nível atômico:
♫A frenagem (Bremsstrahlung);
♫E os Raios X carcterísticos.
É importante salientar que tais processos se dão na
chamada ELETROSFERA. Assim, a origem dos
raios X não é NUCLEAR, ou seja, eles não são
gerados no núcleo dos átomos.
Prof. Rodrigo Penna
3

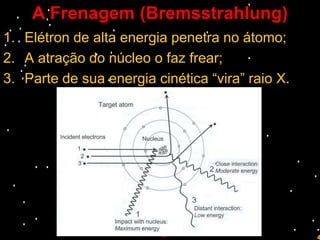

4. A Frenagem (Bremsstrahlung)
1. Elétron de alta energia penetra no átomo;
2. A atração do núcleo o faz frear;
3. Parte de sua energia cinética “vira” raio X.
Prof. Rodrigo Penna
4

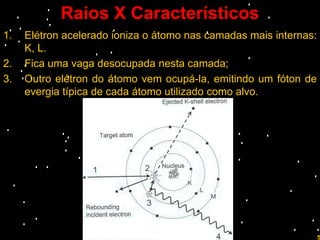

5. Raios X Característicos
1. Elétron acelerado ioniza o átomo nas camadas mais internas:
K, L.
2. Fica uma vaga desocupada nesta camada;
3. Outro elétron do átomo vem ocupá-la, emitindo um fóton de
evergia típica de cada átomo utilizado como alvo.
Prof. Rodrigo Penna
5

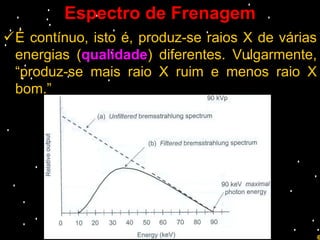

6. Espectro de Frenagem
É contínuo, isto é, produz-se raios X de várias
energias (qualidade) diferentes. Vulgarmente,
“produz-se mais raio X ruim e menos raio X
bom.”
Prof. Rodrigo Penna
6

7. ESPECTRO CARACTERÍSTICO
Se apresenta como linhas destacadas,
“montado” sobre o espectro contínuo. É típico
para cada material utilizado como alvo.
Prof. Rodrigo Penna
7

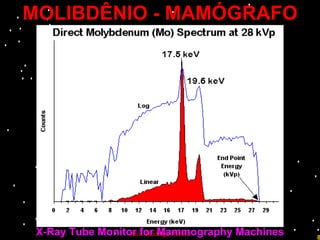

8. MOLIBDÊNIO - MAMÓGRAFO
X-Ray Tube Monitor for Mammography Machines
Prof. Rodrigo Penna
8

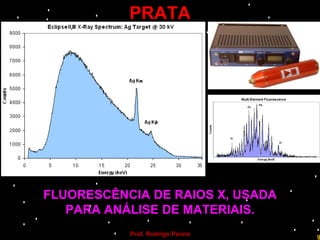

9. PRATA
FLUORESCÊNCIA DE RAIOS X, USADA
PARA ANÁLISE DE MATERIAIS.
Prof. Rodrigo Penna
9

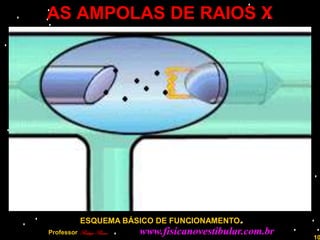

10. AS AMPOLAS DE RAIOS X
ESQUEMA BÁSICO DE FUNCIONAMENTO.
Professor Rodrigo Penna www.fisicanovestibular.com.br 10

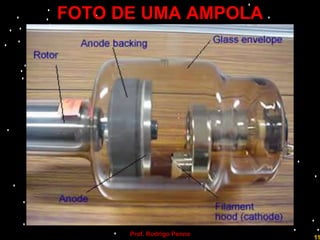

11. FOTO DE UMA AMPOLA
Prof. Rodrigo Penna
11

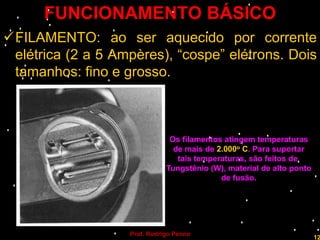

12. FUNCIONAMENTO BÁSICO
FILAMENTO: ao ser aquecido por corrente
elétrica (2 a 5 Ampères), “cospe” elétrons. Dois
tamanhos: fino e grosso.
Os filamentos atingem temperaturas
de mais de 2.000o C. Para suportar
tais temperaturas, são feitos de
Tungstênio (W), material de alto ponto
de fusão.
Prof. Rodrigo Penna
12

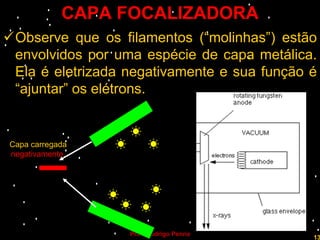

13. CAPA FOCALIZADORA
Observe que os filamentos (“molinhas”) estão
envolvidos por uma espécie de capa metálica.
Ela é eletrizada negativamente e sua função é
“ajuntar” os elétrons.
Capa carregada
negativamente.
Prof. Rodrigo Penna
13

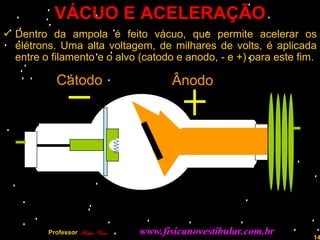

14. VÁCUO E ACELERAÇÃO
 Dentro da ampola é feito vácuo, que permite acelerar os
elétrons. Uma alta voltagem, de milhares de volts, é aplicada
entre o filamento e o alvo (catodo e anodo, - e +) para este fim.
Cátodo Ânodo
Professor Rodrigo Penna www.fisicanovestibular.com.br 14

15. O ALVO - ANODO
É nele que os elétrons em alta velocidade irão
se chocar para produzirem os Raios X. Feito de
Tungstênio ou outros materiais.
Prof. Rodrigo Penna
15

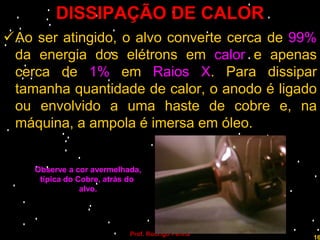

16. DISSIPAÇÃO DE CALOR
Ao ser atingido, o alvo converte cerca de 99%
da energia dos elétrons em calor e apenas
cerca de 1% em Raios X. Para dissipar
tamanha quantidade de calor, o anodo é ligado
ou envolvido a uma haste de cobre e, na
máquina, a ampola é imersa em óleo.
Observe a cor avermelhada,
típica do Cobre, atrás do
alvo.
Prof. Rodrigo Penna
16

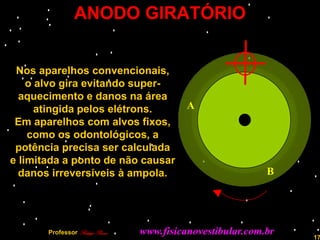

17. ANODO GIRATÓRIO
Nos aparelhos convencionais,
o alvo gira evitando super-
aquecimento e danos na área
atingida pelos elétrons. A
Em aparelhos com alvos fixos,
como os odontológicos, a
potência precisa ser calculada
e limitada a ponto de não causar
danos irreversíveis à ampola. B
Professor Rodrigo Penna www.fisicanovestibular.com.br 17

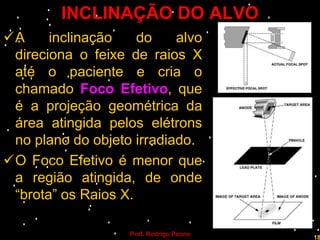

18. INCLINAÇÃO DO ALVO
A inclinação do alvo
direciona o feixe de raios X
até o paciente e cria o
chamado Foco Efetivo, que
é a projeção geométrica da
área atingida pelos elétrons
no plano do objeto irradiado.
O Foco Efetivo é menor que
a região atingida, de onde
“brota” os Raios X.
Prof. Rodrigo Penna
18

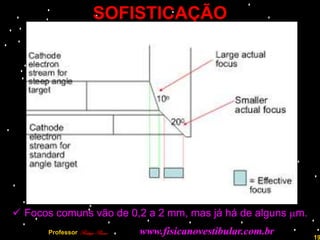

19. SOFISTICAÇÃO
 Focos comuns vão de 0,2 a 2 mm, mas já há de alguns m.
Professor Rodrigo Penna www.fisicanovestibular.com.br 19

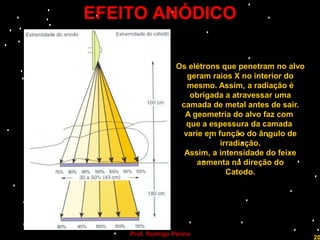

20. EFEITO ANÓDICO
Os elétrons que penetram no alvo
geram raios X no interior do
mesmo. Assim, a radiação é
obrigada a atravessar uma
camada de metal antes de sair.
A geometria do alvo faz com
que a espessura da camada
varie em função do ângulo de
irradiação.
Assim, a intensidade do feixe
aumenta na direção do
Catodo.
Prof. Rodrigo Penna
20

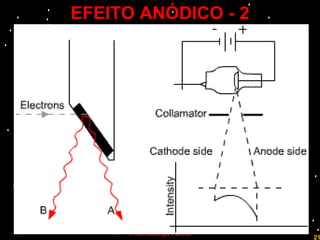

21. EFEITO ANÓDICO - 2
Prof. Rodrigo Penna
21

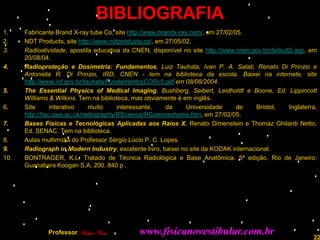

22. BIBLIOGRAFIA
