- 1. Aceleradores Lineares Congresso Brasileiro De FísicaMédica Salvador - BA 26 – 29 de Maio de 2005 Fábio Salemme Varian - Brasil
- 2. Fatores Importantes NaProdução de Raios X • Voltagem aplicada. – A qualidade dos raios X é proporcional à kV. – A quantidade de raios X é proporcional à kV². • Número de elétrons que colidem no alvo (corrente). – A quantidade de raios X é proporcional à kV². • Material do alvo. – A quantidade de raios X é proporcional ao número atômico Z do alvo. • Forma de onda da voltagem aplicada. – Pequena diferença na quantidade proporcional à forma de onda aplicada.
- 3. Raios X porddp x Aceleração de Elétrons • Nos equipamentos que usam tubos de raios X a energia máxima disponível, fica limitada a algumas centenas de KV devido a problemas principalmente de isolação desta tensão. • Para energia maiores uma das tecnologias mais usadas é a tecnologia de aceleração linear de elétrons.
- 4. Tubos de RX Aceleraçãode elétrons por diferença de potencial (ddp)
- 5. Tubos de RX Aceleraçãode elétrons por diferença de potencial (ddp)
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15. Bend Magnet eFenda de Energia
- 16. Tubo Acelerador eBend Magnet
- 17. Tubo Acelerador • Vácuode aprox. 10-7 Torr • Onda Estacionária e Onda Viajante. • 30 cm para 4 MeV a 230cm para 20 MeV. • Aceleração de até 150V/cm. • 2.998 GHz para 4 MeV e 2.856 GHz para energias de 20 MeV. • 99,3% da velocidade da luz para 4 MeV e 99,97 para 20 MeV.
- 25. Distribuição Angular dosRaios X
- 51. Principais Partes deum Acelerador
- 52. Canhão de Elétrons(Gun) Responsável pela geração dos elétrons que serão acelerados.
- 53. Tubo Acelerador Estrutura queacelera os elétrons até a velocidade (energia) desejada.

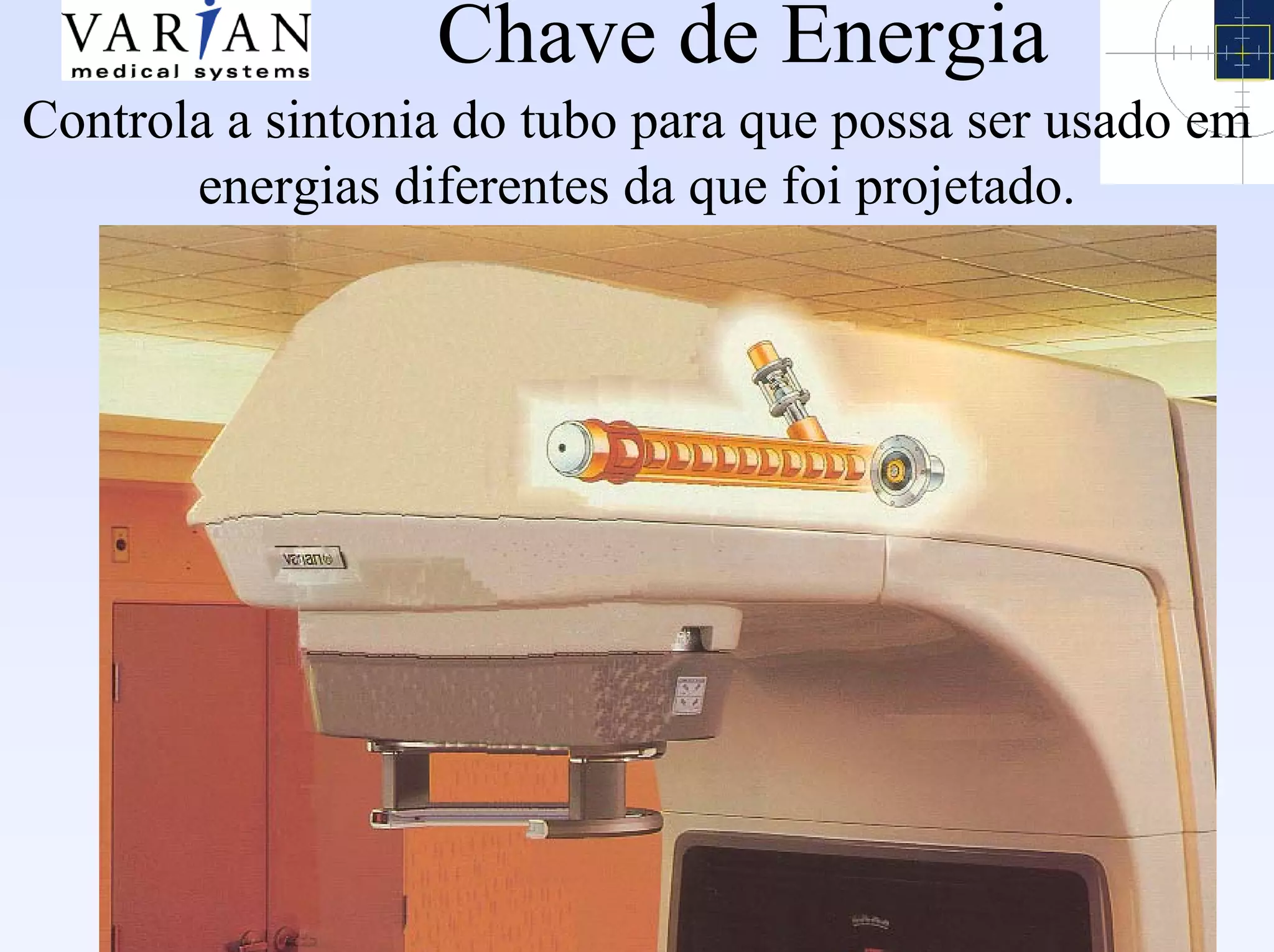

- 54. Chave de Energia Controlaa sintonia do tubo para que possa ser usado em energias diferentes da que foi projetado.
- 55. Target Alvo para acolisão de elétrons e geração de fótons.
- 56. Bend Magnet Direciona oselétrons em uma curva de 270 graus em direção ao Target.
- 57. Carrossel Posiciona os diferentesfiltros ou espalhadores de elétrons na direção do feixe.
- 58. Câmara de Ionização Medeos parâmetros do feixe que sai do acelerador.
- 59. Colimadores Colimam o feixepara que atinja somente a área desejada.
- 60.
- 61.
- 65.
- 66. Modificadores de Feixe Filtrosou Cunhas
- 68. Modificadores de Feixe FiltroDinâmico ou Filtro Virtual
- 79. Modificadores de Feixe Blocosde Colimação
- 83. Modificadores de Feixe ColimadorMultilâminas (Multi Leaf Collimator)
- 94.
- 95.
- 96.
- 97. Modificadores de Feixe FiltrosCompensadores
- 98. Distribuição de dose emum campo.
- 99. Modificadores de Feixe CompensaçãoEletrônica de Dose
- 100.
- 101. Exemplo de Tratamentode Cabeça e Pescoço c/ IMRT • Field: PA • Supine position • Fully dynamic • 200 segments
- 102. IMRT de AltaResolução (Sliding Window) •Esta figura é uma fotografia digitalizada feita em um filme de RX. •Os Valores de escala de cinza foram convertidos pra uma tabela STT (Segmented Treatment Table) usando o LMC da Varian. •Foi feito em um Clinac 2300 CD com um Multileaf Dinâmico (DMLC) de 80 lâminas. •Resolução LMC (Leaf Motion Calculator) da Varian: •Resolução de 2.5 mm X 5.0mm Pixel.
- 103.
- 104. Controle da Qualidade •Programa de Controle da Qualidade Parâmetros a serem testados Frequência dos testes Tolerância Gerenciamento de ocorrências Responsabilidades
- 105. Controle da Qualidade •Parâmetros Dosimétricos Fator de Calibração Simetria Energia PDP Perfil de Dose Campo Luminoso X Campo de Radiação
- 106. Controle da Qualidade •Parâmetros Mecânicos Calibração dos Eixos de Movimentação Posição do Isocentro Calibração do Sistema de Lasers
- 107. Controle da Qualidade •Outros Parâmetros Botões de Emergência Luzes indicadoras de radiação presente Sistema de Comunicação Audiovisual Verificação dos Procedimentos de Emergência
- 108. Controle da Qualidade Papeldo Técnico Realização de testes diários Morning Checkout Fator de Calibração Tracker Identificação de anomalias Calibração de movimentos Calibração dos lasers Luzes indicadoras
