Este documento discute conceitos fundamentais de cinemática, incluindo aceleração escalar média e instantânea, movimento acelerado e retardado, movimento uniformemente variado, queda livre, movimento circular uniforme, frequência, ângulo horário, velocidade angular média e relações fundamentais entre essas grandezas. O documento também explica como polias podem ser usadas para acoplar motores a sistemas giratórios que requerem diferentes frequências de rotação.

1. 1
Apresentação: Cinemática

2. 2
Aceleração Escalar Média
• Em quase todos os movimentos de um
corpo a velocidade muda de valor no
decorrer do tempo.
• A aceleração é responsável pela variação
lenta ou rápida da velocidade e relaciona
duas grandezas: Variação de velocidade e
tempo
ComstockImages

3. 3

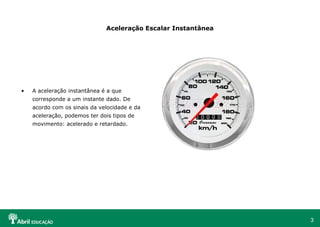

Aceleração Escalar Instantânea
• A aceleração instantânea é a que
corresponde a um instante dado. De
acordo com os sinais da velocidade e da
aceleração, podemos ter dois tipos de
movimento: acelerado e retardado.

4. 4

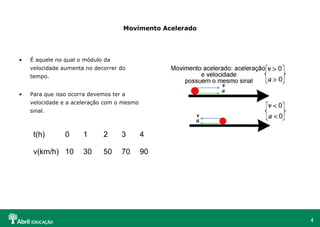

Movimento Acelerado
• É aquele no qual o módulo da
velocidade aumenta no decorrer do
tempo.
• Para que isso ocorra devemos ter a
velocidade e a aceleração com o mesmo
sinal.
t(h) 0 1 2 3 4
v(km/h) 10 30 50 70 90

5. 5

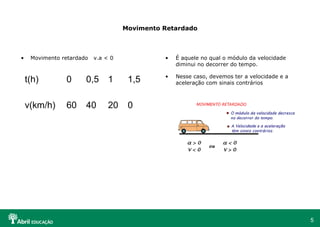

Movimento Retardado
• Movimento retardado v.a < 0 • É aquele no qual o módulo da velocidade
diminui no decorrer do tempo.
• Nesse caso, devemos ter a velocidade e a
aceleração com sinais contráriost(h) 0 0,5 1 1,5
v(km/h) 60 40 20 0

6. 6

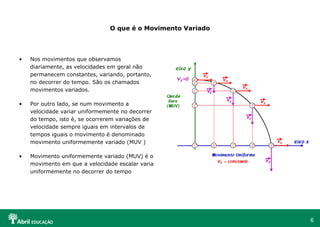

O que é o Movimento Variado
• Nos movimentos que observamos
diariamente, as velocidades em geral não
permanecem constantes, variando, portanto,
no decorrer do tempo. São os chamados
movimentos variados.
• Por outro lado, se num movimento a
velocidade variar uniformemente no decorrer
do tempo, isto é, se ocorrerem variações de
velocidade sempre iguais em intervalos de
tempos iguais o movimento é denominado
movimento uniformemente variado (MUV )
• Movimento uniformemente variado (MUV) é o
movimento em que a velocidade escalar varia
uniformemente no decorrer do tempo

7. 7

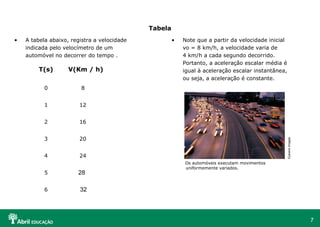

Tabela
• Note que a partir da velocidade inicial
vo = 8 km/h, a velocidade varia de
4 km/h a cada segundo decorrido.
Portanto, a aceleração escalar média é
igual à aceleração escalar instantânea,
ou seja, a aceleração é constante.
• A tabela abaixo, registra a velocidade
indicada pelo velocímetro de um
automóvel no decorrer do tempo .
Os automóveis executam movimentos
uniformemente variados.
T(s) V(Km / h)
0 8
1 12
2 16
3 20
4 24
5 28
6 32
EyewireImages

8. 8

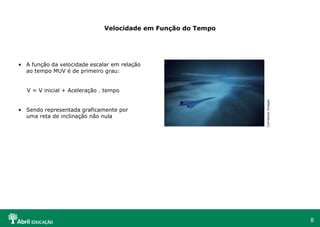

Velocidade em Função do Tempo
• A função da velocidade escalar em relação
ao tempo MUV é de primeiro grau:
V = V inicial + Aceleração . tempo
• Sendo representada graficamente por
uma reta de inclinação não nula
ComstockImages

9. 9

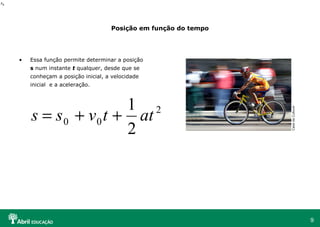

Posição em função do tempo
• Essa função permite determinar a posição
s num instante t qualquer, desde que se
conheçam a posição inicial, a velocidade
inicial e a aceleração.
2
00
2
1
attvss ++=
0s0s0s
CasadaCultura

10. 10
Fórmula de Torricelli
• Relaciona a velocidade com o espaço
percorrido pelo corpo num movimento
uniformemente variado
Físico Italiano Evangelista Torricelli
(1608- 1647)
sav v ∆+= 2²
2
0
Wikimedia

11. 11

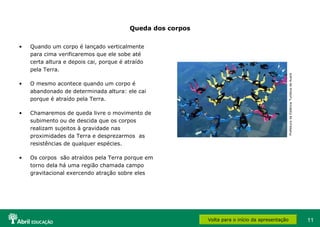

Queda dos corpos
• Quando um corpo é lançado verticalmente
para cima verificaremos que ele sobe até
certa altura e depois cai, porque é atraído
pela Terra.
• O mesmo acontece quando um corpo é
abandonado de determinada altura: ele cai
porque é atraído pela Terra.
• Chamaremos de queda livre o movimento de
subimento ou de descida que os corpos
realizam sujeitos à gravidade nas
proximidades da Terra e desprezarmos as
resistências de qualquer espécies.
• Os corpos são atraídos pela Terra porque em
torno dela há uma região chamada campo
gravitacional exercendo atração sobre eles
Volta para o início da apresentação
PrefeituradaEstânciaTurísticadeAvaré

12. 12

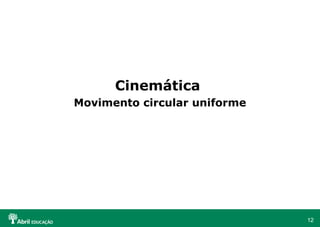

Cinemática
Movimento circular uniforme

13. 13

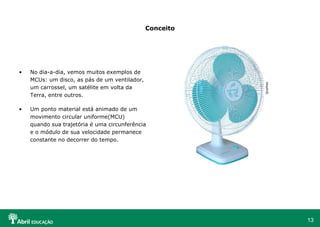

Conceito
• No dia-a-dia, vemos muitos exemplos de
MCUs: um disco, as pás de um ventilador,
um carrossel, um satélite em volta da
Terra, entre outros.
• Um ponto material está animado de um
movimento circular uniforme(MCU)
quando sua trajetória é uma circunferência
e o módulo de sua velocidade permanece
constante no decorrer do tempo.
Qualitas

14. 14

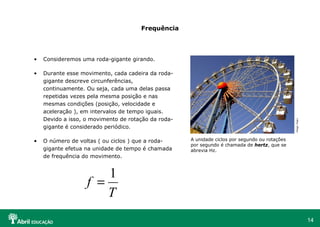

Frequência
• Consideremos uma roda-gigante girando.
• Durante esse movimento, cada cadeira da roda-
gigante descreve circunferências,
continuamente. Ou seja, cada uma delas passa
repetidas vezes pela mesma posição e nas
mesmas condições (posição, velocidade e
aceleração ), em intervalos de tempo iguais.
Devido a isso, o movimento de rotação da roda-
gigante é considerado periódico.
• O número de voltas ( ou ciclos ) que a roda-
gigante efetua na unidade de tempo é chamada
de frequência do movimento.
A unidade ciclos por segundo ou rotações
por segundo é chamada de hertz, que se
abrevia Hz.
T
f
1
=
HopiHari

15. 15

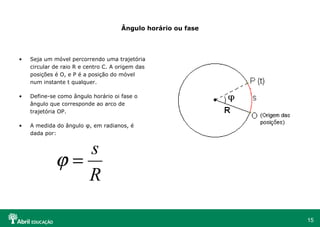

Ângulo horário ou fase
• Seja um móvel percorrendo uma trajetória
circular de raio R e centro C. A origem das
posições é O, e P é a posição do móvel
num instante t qualquer.
• Define-se como ângulo horário oi fase o
ângulo que corresponde ao arco de
trajetória OP.
• A medida do ângulo φ, em radianos, é
dada por:
R
s
=ϕ

16. 16

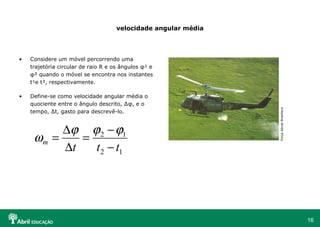

velocidade angular média
• Considere um móvel percorrendo uma
trajetória circular de raio R e os ângulos φ¹ e
φ² quando o móvel se encontra nos instantes
t¹e t², respectivamente.
• Define-se como velocidade angular média o
quociente entre o ângulo descrito, ∆φ, e o
tempo, ∆t, gasto para descrevê-lo.
12
12
ttt
m
−
−
=
∆
∆
=
ϕϕϕ
ω
ForçaAéreaBrasiliera

17. 17

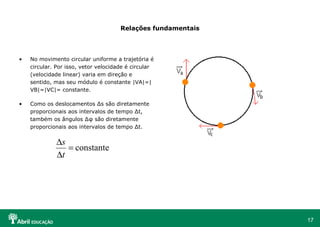

Relações fundamentais
• No movimento circular uniforme a trajetória é
circular. Por isso, vetor velocidade é circular
(velocidade linear) varia em direção e
sentido, mas seu módulo é constante |VA|=|
VB|=|VC|= constante.
• Como os deslocamentos ∆s são diretamente
proporcionais aos intervalos de tempo ∆t,
também os ângulos ∆φ são diretamente
proporcionais aos intervalos de tempo ∆t.
constante=
∆
∆
t
s

18. 18

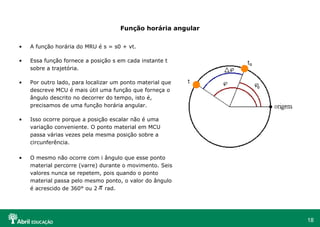

Função horária angular
• A função horária do MRU é s = s0 + vt.
• Essa função fornece a posição s em cada instante t
sobre a trajetória.
• Por outro lado, para localizar um ponto material que
descreve MCU é mais útil uma função que forneça o
ângulo descrito no decorrer do tempo, isto é,
precisamos de uma função horária angular.
• Isso ocorre porque a posição escalar não é uma
variação conveniente. O ponto material em MCU
passa várias vezes pela mesma posição sobre a
circunferência.
• O mesmo não ocorre com i ângulo que esse ponto
material percorre (varre) durante o movimento. Seis
valores nunca se repetem, pois quando o ponto
material passa pelo mesmo ponto, o valor do ângulo
é acrescido de 360° ou 2 rad.π

19. 19

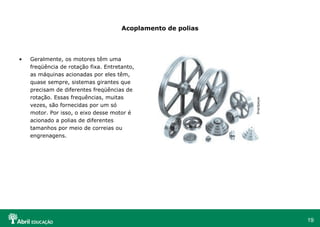

Acoplamento de polias
• Geralmente, os motores têm uma
freqüência de rotação fixa. Entretanto,
as máquinas acionadas por eles têm,
quase sempre, sistemas girantes que
precisam de diferentes freqüências de
rotação. Essas frequências, muitas
vezes, são fornecidas por um só
motor. Por isso, o eixo desse motor é
acionado a polias de diferentes
tamanhos por meio de correias ou
engrenagens.
Brazilpeças

20. 20

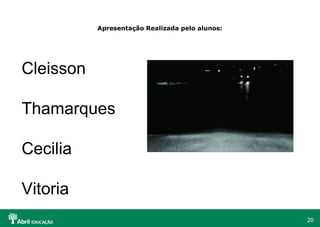

Apresentação Realizada pelo alunos:
Cleisson
Thamarques
Cecilia
Vitoria
