O relógio comparador é um instrumento de medição que permite a medição indireta de dimensões por comparação com um padrão. Ele funciona transformando o deslocamento de uma ponta de contato em um movimento de ponteiro, permitindo verificar dimensões com alta precisão e é utilizado em diversas aplicações industriais. A calibração e a manutenção adequadas são essenciais para garantir a precisão do instrumento.

1. Metrologia

2. Relógio Comparador

3. O que é um Relógio Comparador

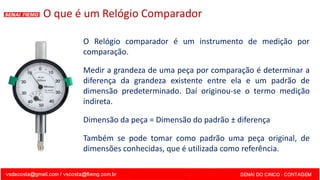

O Relógio comparador é um instrumento de medição por
comparação.
Medir a grandeza de uma peça por comparação é determinar a
diferença da grandeza existente entre ela e um padrão de
dimensão predeterminado. Daí originou-se o termo medição
indireta.
Dimensão da peça = Dimensão do padrão ± diferença
Também se pode tomar como padrão uma peça original, de
dimensões conhecidas, que é utilizada como referência.

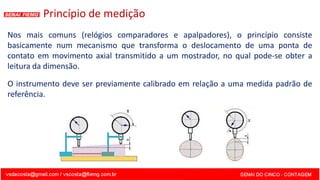

4. Princípio de medição
Nos mais comuns (relógios comparadores e apalpadores), o princípio consiste
basicamente num mecanismo que transforma o deslocamento de uma ponta de
contato em movimento axial transmitido a um mostrador, no qual pode-se obter a
leitura da dimensão.
O instrumento deve ser previamente calibrado em relação a uma medida padrão de
referência.

5. Quando pressionada, a ponta de contato move um sistema de engrenagem que
amplifica mecanicamente a grandeza e aciona um ponteiro indicador no mostrador.

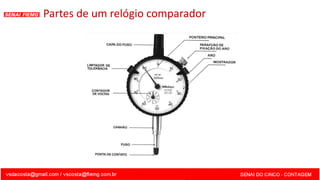

6. Partes de um relógio comparador

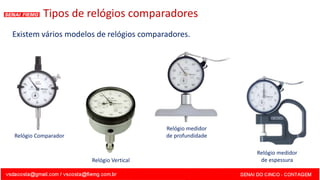

7. Existem vários modelos de relógios comparadores.
Tipos de relógios comparadores
Relógio Comparador
Relógio Vertical
Relógio medidor
de profundidade
Relógio medidor
de espessura

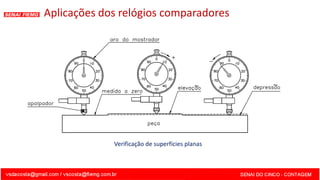

8. Verificação de superfícies planas

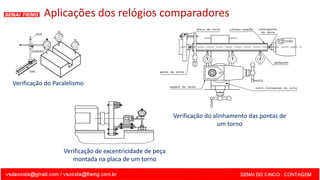

Aplicações dos relógios comparadores

9. Aplicações dos relógios comparadores
Verificação de excentricidade de peça
montada na placa de um torno
Verificação do Paralelismo
Verificação do alinhamento das pontas de
um torno

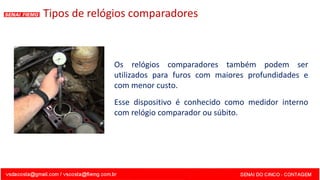

10. Os relógios comparadores também podem ser
utilizados para furos com maiores profundidades e
com menor custo.
Esse dispositivo é conhecido como medidor interno
com relógio comparador ou súbito.
Tipos de relógios comparadores

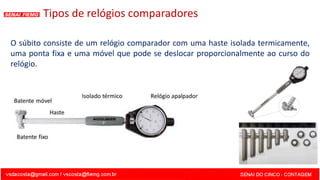

11. O súbito consiste de um relógio comparador com uma haste isolada termicamente,
uma ponta fixa e uma móvel que pode se deslocar proporcionalmente ao curso do
relógio.
Tipos de relógios comparadores

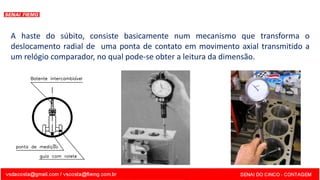

12. A haste do súbito, consiste basicamente num mecanismo que transforma o
deslocamento radial de uma ponta de contato em movimento axial transmitido a
um relógio comparador, no qual pode-se obter a leitura da dimensão.

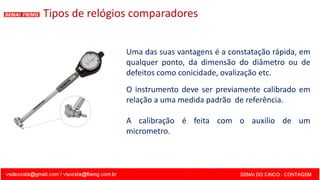

13. Uma das suas vantagens é a constatação rápida, em
qualquer ponto, da dimensão do diâmetro ou de
defeitos como conicidade, ovalização etc.
O instrumento deve ser previamente calibrado em
relação a uma medida padrão de referência.
A calibração é feita com o auxilio de um
micrometro.
Tipos de relógios comparadores

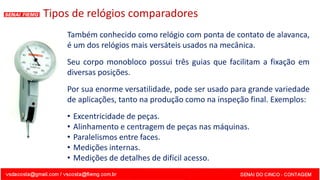

14. Também conhecido como relógio com ponta de contato de alavanca,
é um dos relógios mais versáteis usados na mecânica.
Seu corpo monobloco possui três guias que facilitam a fixação em
diversas posições.
Por sua enorme versatilidade, pode ser usado para grande variedade
de aplicações, tanto na produção como na inspeção final. Exemplos:
• Excentricidade de peças.
• Alinhamento e centragem de peças nas máquinas.
• Paralelismos entre faces.
• Medições internas.
• Medições de detalhes de difícil acesso.
Tipos de relógios comparadores

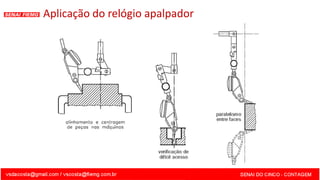

15. Aplicação do relógio apalpador

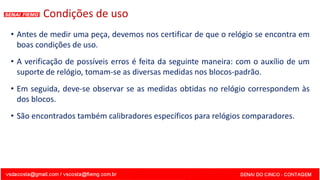

16. Condições de uso
• Antes de medir uma peça, devemos nos certificar de que o relógio se encontra em
boas condições de uso.
• A verificação de possíveis erros é feita da seguinte maneira: com o auxílio de um
suporte de relógio, tomam-se as diversas medidas nos blocos-padrão.
• Em seguida, deve-se observar se as medidas obtidas no relógio correspondem às
dos blocos.
• São encontrados também calibradores específicos para relógios comparadores.

17. Conservação do relógio
• Descer suavemente a ponta de contato sobre a peça.
• Levantar um pouco a ponta de contato ao retirar a peça.
• Evitar choques, arranhões e sujeira.
• Manter o relógio guardado no seu estojo.
• Os relógios devem ser lubrificados internamente nos mancais das engrenagens.

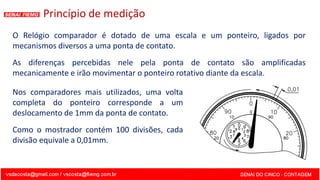

18. Princípio de medição
O Relógio comparador é dotado de uma escala e um ponteiro, ligados por
mecanismos diversos a uma ponta de contato.
As diferenças percebidas nele pela ponta de contato são amplificadas
mecanicamente e irão movimentar o ponteiro rotativo diante da escala.
Nos comparadores mais utilizados, uma volta
completa do ponteiro corresponde a um
deslocamento de 1mm da ponta de contato.
Como o mostrador contém 100 divisões, cada
divisão equivale a 0,01mm.

19. Quando a ponta de contato sofre uma pressão e o ponteiro gira em sentido horário,
a diferença é positiva. Isso significa que a peça apresenta maior dimensão que a
estabelecida.
Se o ponteiro girar em sentido anti-horário, a diferença será negativa, ou seja, a peça
apresenta menor dimensão que a estabelecida.

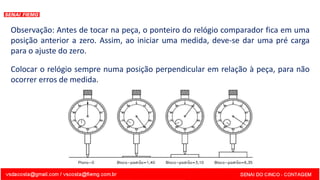

20. Observação: Antes de tocar na peça, o ponteiro do relógio comparador fica em uma
posição anterior a zero. Assim, ao iniciar uma medida, deve-se dar uma pré carga
para o ajuste do zero.
Colocar o relógio sempre numa posição perpendicular em relação à peça, para não
ocorrer erros de medida.

21. Leitura no Relógio Comparador
1. Observar qual unidade que o relógio comparador trabalha e calcular a resolução
do instrumento se necessário.
2. Observar se a medição apresentou ressalto ou depressão. (positiva ou negativa).
3. Observar quantas voltas completas foram dadas no contador de voltas.
4. Observar quantas divisões o ponteiro registrou no mostrador.
5. A leitura final será a soma do contador de voltas com o valor do mostrador.

22. Resolução e Leitura no
sistema métrico

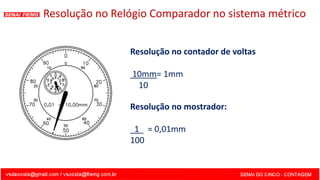

23. Resolução no Relógio Comparador no sistema métrico
Resolução no contador de voltas
10mm= 1mm
10
Resolução no mostrador:
1 = 0,01mm
100

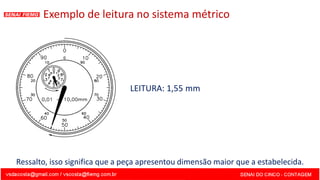

24. Exemplo de leitura no sistema métrico
LEITURA: 1,55 mm
Ressalto, isso significa que a peça apresentou dimensão maior que a estabelecida.

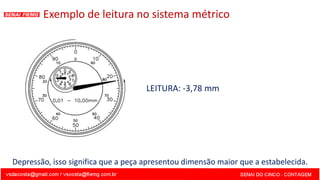

25. LEITURA: -3,78 mm
Exemplo de leitura no sistema métrico
Depressão, isso significa que a peça apresentou dimensão maior que a estabelecida.

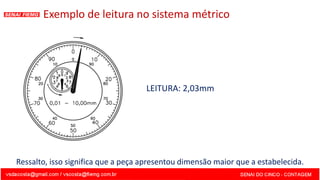

26. LEITURA: 2,03mm
Exemplo de leitura no sistema métrico
Ressalto, isso significa que a peça apresentou dimensão maior que a estabelecida.

27. Resolução e Leitura no
sistema inglês milesimal

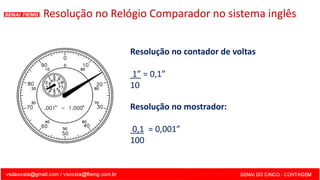

28. Resolução no Relógio Comparador no sistema inglês
Resolução no contador de voltas
1” = 0,1”
10
Resolução no mostrador:
0,1 = 0,001”
100

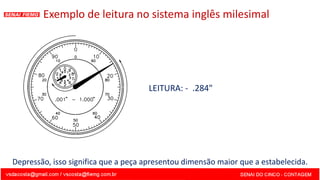

29. LEITURA: - .284"
Exemplo de leitura no sistema inglês milesimal
Depressão, isso significa que a peça apresentou dimensão maior que a estabelecida.

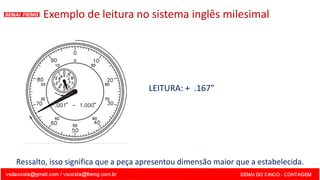

30. LEITURA: + .167"
Exemplo de leitura no sistema inglês milesimal
Ressalto, isso significa que a peça apresentou dimensão maior que a estabelecida.

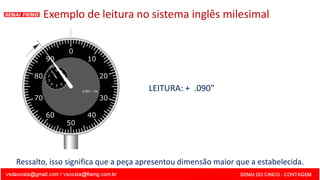

31. LEITURA: + .090"
Exemplo de leitura no sistema inglês milesimal
Ressalto, isso significa que a peça apresentou dimensão maior que a estabelecida.

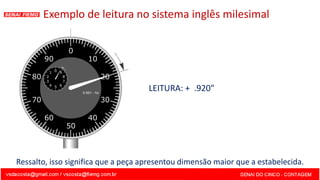

32. LEITURA: + .920"
Exemplo de leitura no sistema inglês milesimal
Ressalto, isso significa que a peça apresentou dimensão maior que a estabelecida.

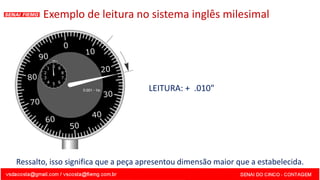

33. LEITURA: + .010"
Exemplo de leitura no sistema inglês milesimal
Ressalto, isso significa que a peça apresentou dimensão maior que a estabelecida.
