1. PROCESSAMENTO RADIOGRÁFICO

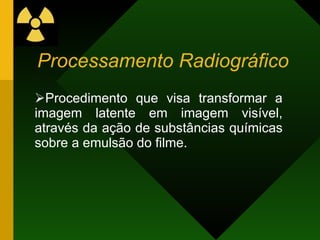

2. Processamento Radiográfico Procedimento que visa transformar a imagem latente em imagem visível, através da ação de substâncias químicas sobre a emulsão do filme.

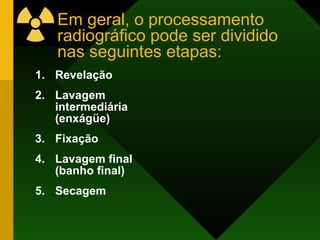

3. Em geral, o processamento radiográfico pode ser dividido nas seguintes etapas: Revelação Lavagem intermediária (enxágüe) Fixação Lavagem final (banho final) Secagem

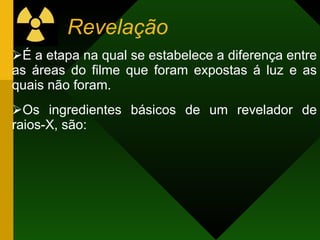

4. Revelação É a etapa na qual se estabelece a diferença entre as áreas do filme que foram expostas á luz e as quais não foram. Os ingredientes básicos de um revelador de raios-X, são:

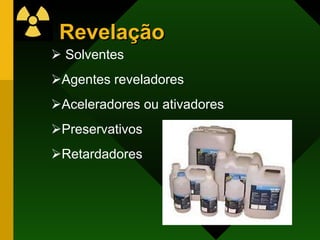

5. Revelação Solventes Agentes reveladores Aceleradores ou ativadores Preservativos Retardadores

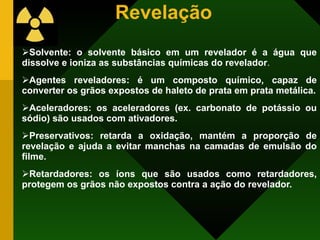

6. Revelação Solvente: o solvente básico em um revelador é a água que dissolve e ioniza as substâncias químicas do revelador . Agentes reveladores: é um composto químico, capaz de converter os grãos expostos de haleto de prata em prata metálica. Aceleradores: os aceleradores (ex. carbonato de potássio ou sódio) são usados com ativadores. Preservativos: retarda a oxidação, mantém a proporção de revelação e ajuda a evitar manchas na camadas de emulsão do filme. Retardadores: os íons que são usados como retardadores, protegem os grãos não expostos contra a ação do revelador.

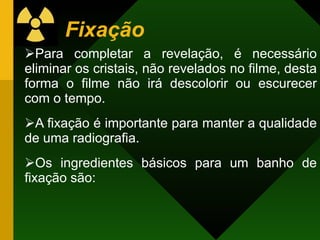

7. Fixação Para completar a revelação, é necessário eliminar os cristais, não revelados no filme, desta forma o filme não irá descolorir ou escurecer com o tempo. A fixação é importante para manter a qualidade de uma radiografia. Os ingredientes básicos para um banho de fixação são:

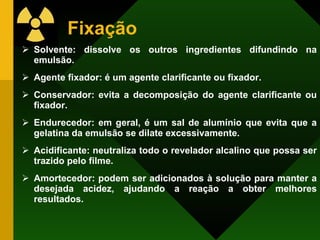

8. Fixação Solvente: dissolve os outros ingredientes difundindo na emulsão. Agente fixador: é um agente clarificante ou fixador. Conservador: evita a decomposição do agente clarificante ou fixador. Endurecedor: em geral, é um sal de alumínio que evita que a gelatina da emulsão se dilate excessivamente. Acidificante: neutraliza todo o revelador alcalino que possa ser trazido pelo filme. Amortecedor: podem ser adicionados à solução para manter a desejada acidez, ajudando a reação a obter melhores resultados.

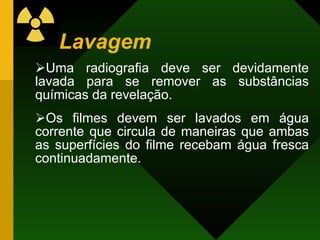

9. Lavagem Uma radiografia deve ser devidamente lavada para se remover as substâncias químicas da revelação. Os filmes devem ser lavados em água corrente que circula de maneiras que ambas as superfícies do filme recebam água fresca continuadamente.

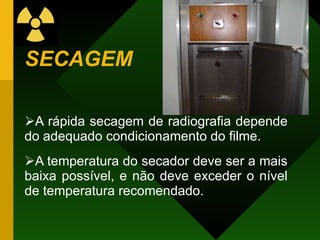

10. SECAGEM A rápida secagem de radiografia depende do adequado condicionamento do filme. A temperatura do secador deve ser a mais baixa possível, e não deve exceder o nível de temperatura recomendado.

11. Métodos de Processamento É a forma como pode ser realizado o processamento radiográfico de um filme podendo ser manual ou automático. O método manual se difere do automático por eliminar uma etapa do processamento.

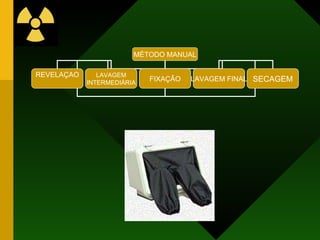

12. MÉTODO MANUAL REVELAÇAO LAVAGEM INTERMEDIÁRIA FIXAÇÃO LAVAGEM FINAL SECAGEM

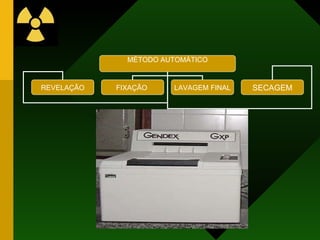

13. MÉTODO AUTOMÁTICO REVELAÇÃO FIXAÇÃO LAVAGEM FINAL SECAGEM

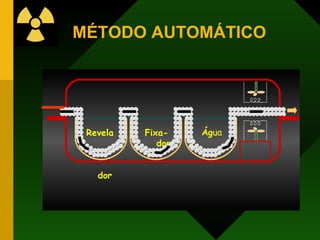

14. MÉTODO AUTOMÁTICO Revela dor Fixa- dor Ág ua

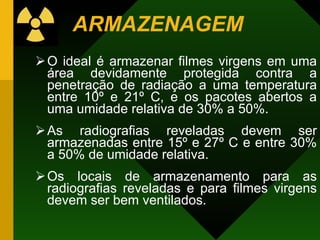

15. ARMAZENAGEM O ideal é armazenar filmes virgens em uma área devidamente protegida contra a penetração de radiação a uma temperatura entre 10º e 21º C, e os pacotes abertos a uma umidade relativa de 30% a 50%. As radiografias reveladas devem ser armazenadas entre 15º e 27º C e entre 30% a 50% de umidade relativa. Os locais de armazenamento para as radiografias reveladas e para filmes virgens devem ser bem ventilados.

16. CÂMARA ESCURA È o lugar no qual se desenvolvem os processos de revelação do filme. A câmara é dividida em duas partes: Parte Seca: Balcão, luz de segurança, caixa de filmes, etc. Parte Úmida: Tanque de revelação, tanque de lavagem, etc.

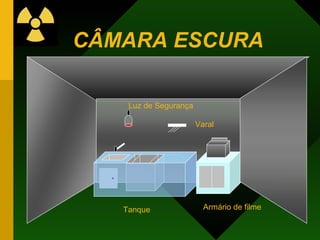

17. CÂMARA ESCURA Luz de Segurança Varal Tanque Armário de filme

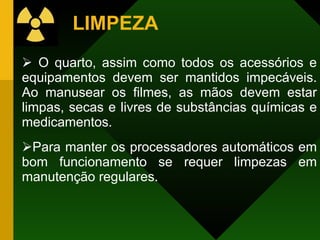

18. LIMPEZA O quarto, assim como todos os acessórios e equipamentos devem ser mantidos impecáveis. Ao manusear os filmes, as mãos devem estar limpas, secas e livres de substâncias químicas e medicamentos. Para manter os processadores automáticos em bom funcionamento se requer limpezas em manutenção regulares.

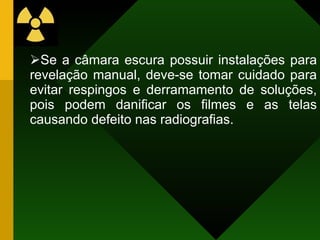

19. Se a câmara escura possuir instalações para revelação manual, deve-se tomar cuidado para evitar respingos e derramamento de soluções, pois podem danificar os filmes e as telas causando defeito nas radiografias.

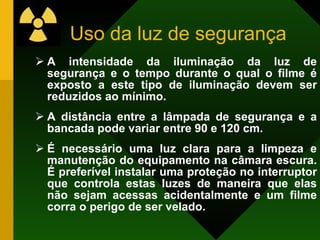

20. Uso da luz de segurança A intensidade da iluminação da luz de segurança e o tempo durante o qual o filme é exposto a este tipo de iluminação devem ser reduzidos ao mínimo. A distância entre a lâmpada de segurança e a bancada pode variar entre 90 e 120 cm. É necessário uma luz clara para a limpeza e manutenção do equipamento na câmara escura. É preferível instalar uma proteção no interruptor que controla estas luzes de maneira que elas não sejam acessas acidentalmente e um filme corra o perigo de ser velado.

21. Cor das Paredes Recomenda-se um local com paredes e teto pintados de branco ou de uma cor clara.

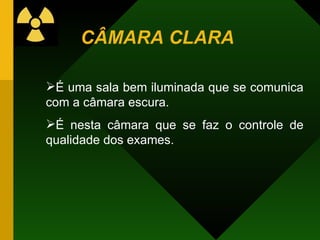

22. CÂMARA CLARA É uma sala bem iluminada que se comunica com a câmara escura. É nesta câmara que se faz o controle de qualidade dos exames.

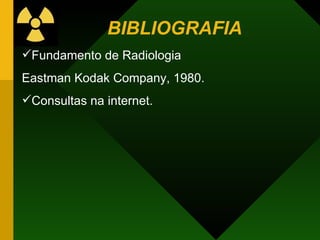

23. BIBLIOGRAFIA Fundamento de Radiologia Eastman Kodak Company, 1980. Consultas na internet.
