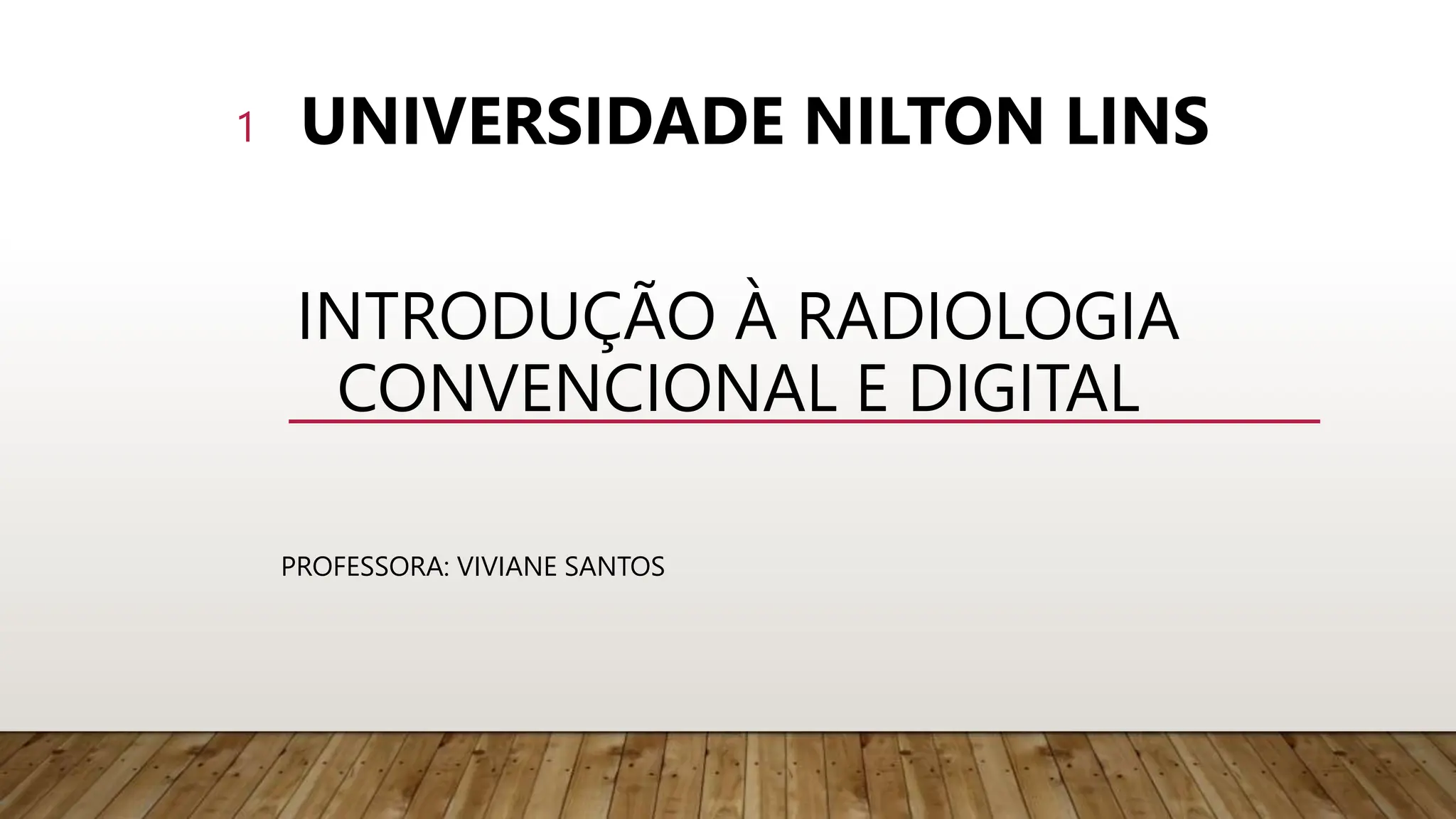

1. INTRODUÇÃO À RADIOLOGIA
CONVENCIONAL E DIGITAL
PROFESSORA: VIVIANE SANTOS
1 UNIVERSIDADE NILTON LINS

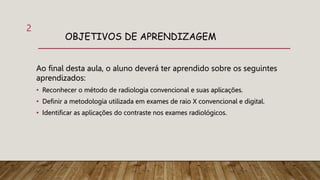

2. OBJETIVOS DE APRENDIZAGEM
Ao final desta aula, o aluno deverá ter aprendido sobre os seguintes
aprendizados:
• Reconhecer o método de radiologia convencional e suas aplicações.
• Definir a metodologia utilizada em exames de raio X convencional e digital.
• Identificar as aplicações do contraste nos exames radiológicos.
2

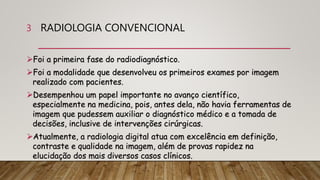

3. RADIOLOGIA CONVENCIONAL
Foi a primeira fase do radiodiagnóstico.
Foi a modalidade que desenvolveu os primeiros exames por imagem
realizado com pacientes.
Desempenhou um papel importante no avanço científico,
especialmente na medicina, pois, antes dela, não havia ferramentas de
imagem que pudessem auxiliar o diagnóstico médico e a tomada de
decisões, inclusive de intervenções cirúrgicas.
Atualmente, a radiologia digital atua com excelência em definição,
contraste e qualidade na imagem, além de provas rapidez na
elucidação dos mais diversos casos clínicos.
3

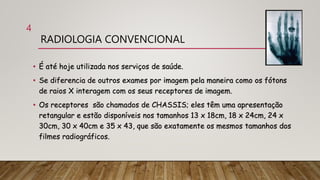

4. RADIOLOGIA CONVENCIONAL
• É até hoje utilizada nos serviços de saúde.
• Se diferencia de outros exames por imagem pela maneira como os fótons
de raios X interagem com os seus receptores de imagem.
• Os receptores são chamados de CHASSIS; eles têm uma apresentação
retangular e estão disponíveis nos tamanhos 13 x 18cm, 18 x 24cm, 24 x
30cm, 30 x 40cm e 35 x 43, que são exatamente os mesmos tamanhos dos
filmes radiográficos.
4

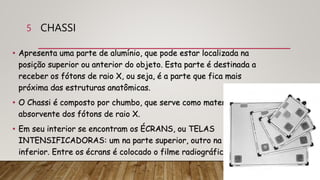

5. CHASSI
• Apresenta uma parte de alumínio, que pode estar localizada na
posição superior ou anterior do objeto. Esta parte é destinada a
receber os fótons de raio X, ou seja, é a parte que fica mais
próxima das estruturas anatômicas.
• O Chassi é composto por chumbo, que serve como material
absorvente dos fótons de raio X.
• Em seu interior se encontram os ÉCRANS, ou TELAS
INTENSIFICADORAS: um na parte superior, outro na parte
inferior. Entre os écrans é colocado o filme radiográfico.
5

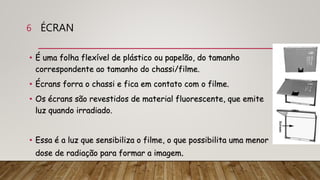

6. ÉCRAN
• É uma folha flexível de plástico ou papelão, do tamanho
correspondente ao tamanho do chassi/filme.
• Écrans forra o chassi e fica em contato com o filme.
• Os écrans são revestidos de material fluorescente, que emite
luz quando irradiado.
• Essa é a luz que sensibiliza o filme, o que possibilita uma menor
dose de radiação para formar a imagem.
6

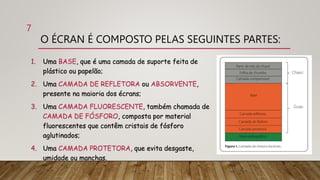

7. O ÉCRAN É COMPOSTO PELAS SEGUINTES PARTES:
1. Uma BASE, que é uma camada de suporte feita de
plástico ou papelão;
2. Uma CAMADA DE REFLETORA ou ABSORVENTE,
presente na maioria dos écrans;
3. Uma CAMADA FLUORESCENTE, também chamada de
CAMADA DE FÓSFORO, composta por material
fluorescentes que contêm cristais de fósforo
aglutinados;
4. Uma CAMADA PROTETORA, que evita desgaste,
umidade ou manchas.
7

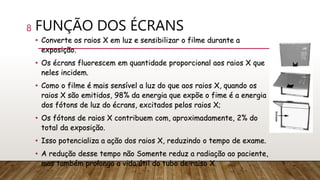

8. FUNÇÃO DOS ÉCRANS
• Converte os raios X em luz e sensibilizar o filme durante a
exposição.
• Os écrans fluorescem em quantidade proporcional aos raios X que
neles incidem.
• Como o filme é mais sensível a luz do que aos raios X, quando os
raios X são emitidos, 98% da energia que expõe o fime é a energia
dos fótons de luz do écrans, excitados pelos raios X;
• Os fótons de raios X contribuem com, aproximadamente, 2% do
total da exposição.
• Isso potencializa a ação dos raios X, reduzindo o tempo de exame.
• A redução desse tempo não Somente reduz a radiação ao paciente,
mas também prolonga a vida útil do tubo de raiso X.
8

9. ESPESSURA DO ÉCRANS
• Quanto maior a espessura da camada de fósforo, maior sua
capacidade de absorver fótons de raios X, sendo necessária
uma menor quantidade de fótons de raio X para produzir a
mesma quantidade de luz.
• Sua composição química é TUNGSTATO DE CÁLCIO e
FLUOCLORETO DE BÁRIO, minerais raros na natureza com
alta capacidade e a vida útil da ampola do equipamento.
9

10. MINERAIS RAROS DA NATUREZA
O tungstato de cálcio emite luz azul, tem boa absorção de
raio X, mas não tem uma boa conversão dos raios X em luz. É
um material mais comum, barato, de coloração amarelada e
que se degrada facilmente com a umidade.
O fluocloreto de bário apresenta as mesmas características
do tungstato de cácio, porém tem poucas indicações em
radiologia.
10

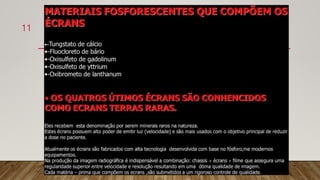

11. 11

12. FILMES RADIOGRÁFICOS
• São responsável pela formação e pelo armazenamento de da imagem
radiográfica.
• São os receptores dos fótons de raios X que conseguem emergir da
tela intensificadora (écran).
• Os fótons sensibilizam o filme, formando a imagem, que ficará
‘’impressa’’ no filme radiográfico e, após passar por um processo de
revelação, será utilizada para o diagnóstico e posterior
armazenamento.
12

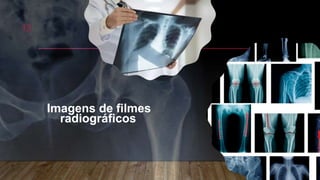

13. Imagens de filmes
radiográficos.
13

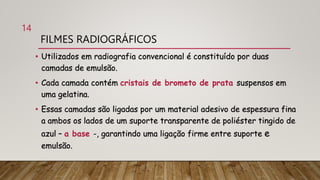

14. FILMES RADIOGRÁFICOS
• Utilizados em radiografia convencional é constituído por duas
camadas de emulsão.
• Cada camada contém cristais de brometo de prata suspensos em
uma gelatina.
• Essas camadas são ligadas por um material adesivo de espessura fina
a ambos os lados de um suporte transparente de poliéster tingido de
azul – a base -, garantindo uma ligação firme entre suporte e
emulsão.
14

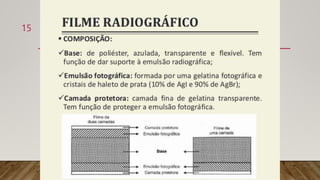

15. 15

16. 16

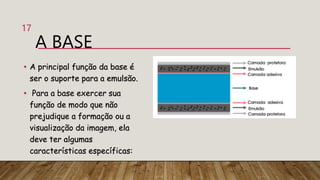

17. A BASE
• A principal função da base é
ser o suporte para a emulsão.
• Para a base exercer sua
função de modo que não
prejudique a formação ou a
visualização da imagem, ela
deve ter algumas
características específicas:
17

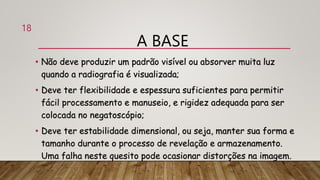

18. A BASE
• Não deve produzir um padrão visível ou absorver muita luz
quando a radiografia é visualizada;
• Deve ter flexibilidade e espessura suficientes para permitir
fácil processamento e manuseio, e rigidez adequada para ser
colocada no negatoscópio;
• Deve ter estabilidade dimensional, ou seja, manter sua forma e
tamanho durante o processo de revelação e armazenamento.
Uma falha neste quesito pode ocasionar distorções na imagem.
18

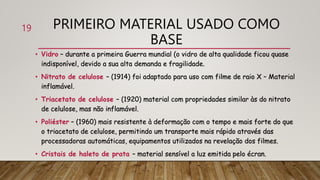

19. PRIMEIRO MATERIAL USADO COMO
BASE
• Vidro – durante a primeira Guerra mundial (o vidro de alta qualidade ficou quase
indisponível, devido a sua alta demanda e fragilidade.
• Nitrato de celulose – (1914) foi adaptado para uso com filme de raio X – Material
inflamável.
• Triacetato de celulose – (1920) material com propriedades similar às do nitrato
de celulose, mas não inflamável.
• Poliéster – (1960) mais resistente à deformação com o tempo e mais forte do que
o triacetato de celulose, permitindo um transporte mais rápido através das
processadoras automáticas, equipamentos utilizados na revelação dos filmes.
• Cristais de haleto de prata – material sensível a luz emitida pelo écran.
19

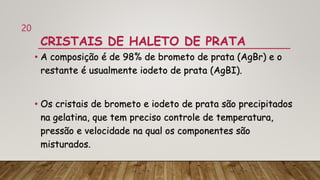

20. CRISTAIS DE HALETO DE PRATA
• A composição é de 98% de brometo de prata (AgBr) e o
restante é usualmente iodeto de prata (AgBI).
• Os cristais de brometo e iodeto de prata são precipitados
na gelatina, que tem preciso controle de temperatura,
pressão e velocidade na qual os componentes são
misturados.
20

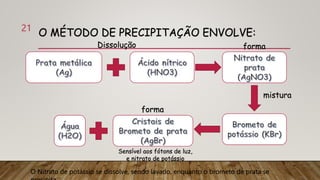

21. O MÉTODO DE PRECIPITAÇÃO ENVOLVE:
21
mistura
Dissolução
forma
forma
Sensível aos fótons de luz,
e nitrato de potássio
O Nitrato de potássio se dissolve, sendo lavado, enquanto o brometo de prata se

22. 22

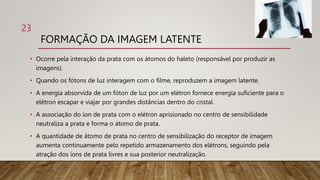

23. FORMAÇÃO DA IMAGEM LATENTE
• Ocorre pela interação da prata com os átomos do haleto (responsável por produzir as
imagens).
• Quando os fótons de luz interagem com o filme, reproduzem a imagem latente.
• A energia absorvida de um fóton de luz por um elétron fornece energia suficiente para o
elétron escapar e viajar por grandes distâncias dentro do cristal.
• A associação do íon de prata com o elétron aprisionado no centro de sensibilidade
neutraliza a prata e forma o átomo de prata.
• A quantidade de átomo de prata no centro de sensibilização do receptor de imagem
aumenta continuamente pelo repetido armazenamento dos elétrons, seguindo pela
atração dos íons de prata livres e sua posterior neutralização.
23

24. 24

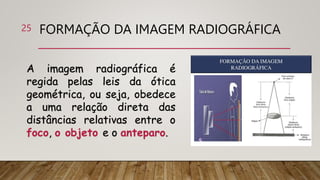

25. FORMAÇÃO DA IMAGEM RADIOGRÁFICA
25
A imagem radiográfica é
regida pelas leis da ótica
geométrica, ou seja, obedece
a uma relação direta das
distâncias relativas entre o
foco, o objeto e o anteparo.

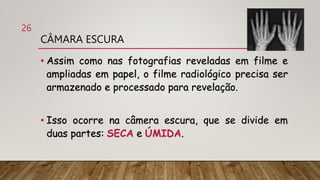

26. CÂMARA ESCURA
• Assim como nas fotografias reveladas em filme e
ampliadas em papel, o filme radiológico precisa ser
armazenado e processado para revelação.
• Isso ocorre na câmera escura, que se divide em
duas partes: SECA e ÚMIDA.
26

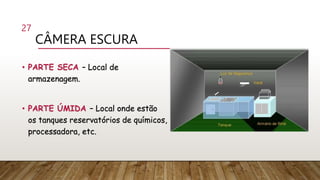

27. CÂMERA ESCURA
• PARTE SECA – Local de
armazenagem.
• PARTE ÚMIDA – Local onde estão
os tanques reservatórios de químicos,
processadora, etc.
27

28. PARTE SECA DA CÂMERA
• Utensílios e acessórios:
• Bancada: local de manuseio dos filmes radiográficos.
• Termômetro: controla a temperatura na câmera.
• Hidroscópico: usado para medir a umidade relativa do ar local.
• Exaustor e/ou ventilador: de acordo com as normas de segurança, toda câmera
escura deverá ter exaustores para dissipar os gases liberados pelos químicos.
• Box de passagem de filmes: para realizar a transição de filmes entre a câmera
escura e a sala de exames.
28

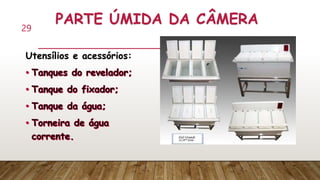

29. PARTE ÚMIDA DA CÂMERA
Utensílios e acessórios:
29

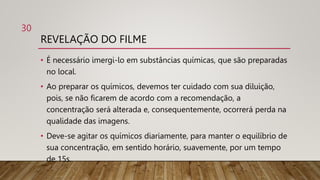

30. REVELAÇÃO DO FILME
• É necessário imergi-lo em substâncias químicas, que são preparadas
no local.
• Ao preparar os químicos, devemos ter cuidado com sua diluição,
pois, se não ficarem de acordo com a recomendação, a
concentração será alterada e, consequentemente, ocorrerá perda na
qualidade das imagens.
• Deve-se agitar os químicos diariamente, para manter o equilíbrio de
sua concentração, em sentido horário, suavemente, por um tempo
de 15s.
30

31. REVELAÇÃO DO FILME
• A temperatura do revelador na processadora automática é
de 20C, mas pode variar de acordo com o tipo de filme e o
tempo no ciclo do processamento.
• De qualquer forma, devemos sempre levar em consideração
as especificações dadas pelo fabricante da processadora
dos filmes.
• Reaproveitamento dos químicos não é aconselhável.
31

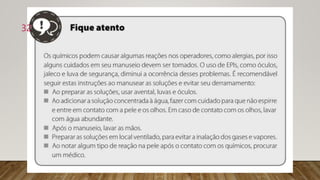

32. 32

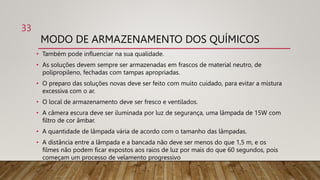

33. MODO DE ARMAZENAMENTO DOS QUÍMICOS
• Também pode influenciar na sua qualidade.
• As soluções devem sempre ser armazenadas em frascos de material neutro, de
polipropileno, fechadas com tampas apropriadas.
• O preparo das soluções novas deve ser feito com muito cuidado, para evitar a mistura
excessiva com o ar.
• O local de armazenamento deve ser fresco e ventilados.
• A câmera escura deve ser iluminada por luz de segurança, uma lâmpada de 15W com
filtro de cor âmbar.
• A quantidade de lâmpada vária de acordo com o tamanho das lâmpadas.
• A distância entre a lâmpada e a bancada não deve ser menos do que 1,5 m, e os
filmes não podem ficar expostos aos raios de luz por mais do que 60 segundos, pois
começam um processo de velamento progressivo.
33

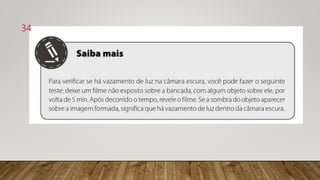

34. 34

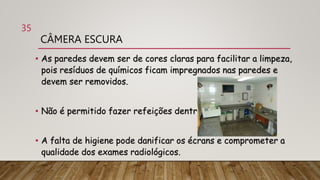

35. CÂMERA ESCURA
• As paredes devem ser de cores claras para facilitar a limpeza,
pois resíduos de químicos ficam impregnados nas paredes e
devem ser removidos.
• Não é permitido fazer refeições dentro da câmera escura.
• A falta de higiene pode danificar os écrans e comprometer a
qualidade dos exames radiológicos.
35

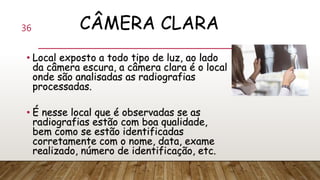

36. CÂMERA CLARA
• Local exposto a todo tipo de luz, ao lado
da câmera escura, a câmera clara é o local
onde são analisadas as radiografias
processadas.
• É nesse local que é observadas se as
radiografias estão com boa qualidade,
bem como se estão identificadas
corretamente com o nome, data, exame
realizado, número de identificação, etc.
36

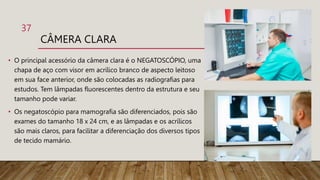

37. CÂMERA CLARA
• O principal acessório da câmera clara é o NEGATOSCÓPIO, uma
chapa de aço com visor em acrílico branco de aspecto leitoso
em sua face anterior, onde são colocadas as radiografias para
estudos. Tem lâmpadas fluorescentes dentro da estrutura e seu
tamanho pode variar.
• Os negatoscópio para mamografia são diferenciados, pois são
exames do tamanho 18 x 24 cm, e as lâmpadas e os acrílicos
são mais claros, para facilitar a diferenciação dos diversos tipos
de tecido mamário.
37

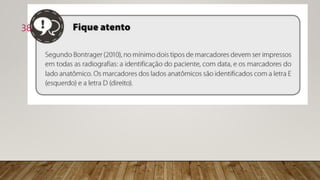

38. 38

39. 39

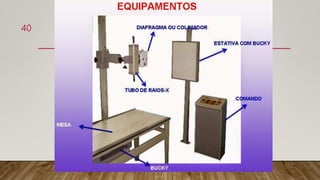

40. 40

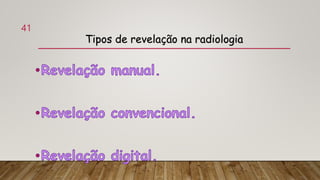

41. Tipos de revelação na radiologia
41

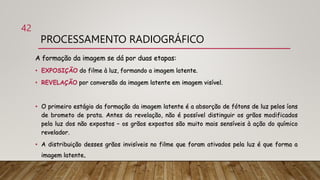

42. PROCESSAMENTO RADIOGRÁFICO
A formação da imagem se dá por duas etapas:
• EXPOSIÇÃO do filme à luz, formando a imagem latente.
• REVELAÇÃO por conversão da imagem latente em imagem visível.
• O primeiro estágio da formação da imagem latente é a absorção de fótons de luz pelos íons
de brometo de prata. Antes da revelação, não é possível distinguir os grãos modificados
pela luz dos não expostos – os grãos expostos são muito mais sensíveis à ação do químico
revelador.
• A distribuição desses grãos invisíveis no filme que foram ativados pela luz é que forma a
imagem latente.
42

43. Obtenção de imagem
São necessários 4 processos:
43

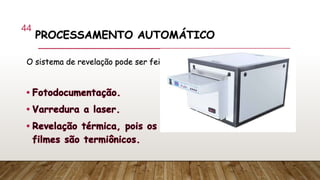

44. PROCESSAMENTO AUTOMÁTICO
O sistema de revelação pode ser feito por:
44

45. • Os químicos e reveladores acabam por tornar a imagem visível a olho
nu.
• A solução reveladora fornece elétrons, que migram para os grãos que
foram sensibilizados pelos raios X e convertem os íons de prata que
não foram expostos em íons metálicos de cor escura.
• De costume, o processo de revelação atualmente acontece pelo
processo de revelação automático.
• Aproximadamente 20 a 25 segundos é o tempo estimado para que o
filme seja revelado.
45
REVELADOR

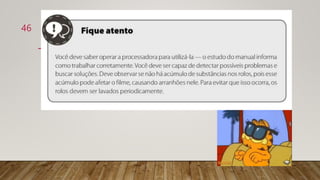

46. 46

47. PROCESSO DE REVELAÇÃO DA IMAGEM
A revelação do filme é, basicamente, uma reação
química, sendo assim, é regida por três fatores físicos:
 Um TEMPO longo de revelação produz um aumento de grão
revelados.
 A TEMPERATURA alta também produz o aumento de grãos
revelados.
 A CONCENTRAÇÃO inadequada dos químicos reveladores pode
causar oxidação do filme.
47

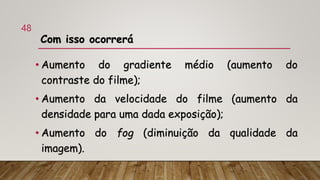

48. Com isso ocorrerá
• Aumento do gradiente médio (aumento do
contraste do filme);
• Aumento da velocidade do filme (aumento da
densidade para uma dada exposição);
• Aumento do fog (diminuição da qualidade da
imagem).
48

49. 49
Funções do revelador e seus componentes químicos:
• REDUÇÃO: A redução dos grãos de brometo de prata expostos à luz (invisíveis) é um processo que
os converte em prata metálica visível. Ela é realizada pelos químicos fenidona, responsável pela
produção de tons baixos e médios da escala de cinza, e hidroquinona, que produz os tons baixo e
médios da escala de cinza, e hidroquinona, que produz os tons escuros ou de densidade ótica alta
nas áreas radiográficas.
• MODERAÇÃO DA VELOCIDADE DE REVELAÇÃO: Em geral, o brometo de potássio desempenha
esta função.
• ATIVAÇÃO: A função do ativador, geralmente carbonato de cálcio, é amolecer e expandir a
emulsão para que o redutor possa alcançar os grãos sensibilizados.
• CONSERVAÇÃO: O sulfeto de sódio ajuda a proteger os agentes da oxidação, que ocorre com o
contato como o ar. Também reage com os produtos da oxidação, para reduzir sua atividade.
• ENDURECIMENTO: O glutaraldeído é utilizado para impedir o amolecimento excessivo da
emulsão. Isto é necessário em processadoras automáticas que transportam os filmes através dos
rolos.

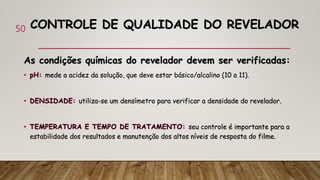

50. CONTROLE DE QUALIDADE DO REVELADOR
As condições químicas do revelador devem ser verificadas:
mede a acidez da solução, que deve estar básico/alcalino (10 a 11).
utiliza-se um densímetro para verificar a densidade do revelador.
seu controle é importante para a
estabilidade dos resultados e manutenção dos altos níveis de resposta do filme.
50

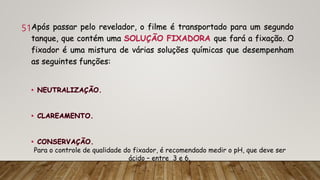

51. 51Após passar pelo revelador, o filme é transportado para um segundo
tanque, que contém uma SOLUÇÃO FIXADORA que fará a fixação. O
fixador é uma mistura de várias soluções químicas que desempenham
as seguintes funções:
Para o controle de qualidade do fixador, é recomendado medir o pH, que deve ser
ácido – entre 3 e 6.

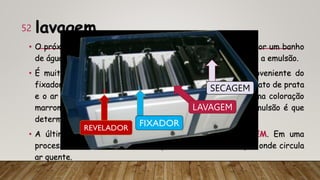

52. lavagem
• O próximo estágio é fazer a lavagem do filme, passando-o por um banho
de água para retirar dele a solução fixadora em contato com a emulsão.
• É muito importante que se remova todo o tiossulfato proveniente do
fixador, pois, se ele não for retirado, pode reagir com o nitrato de prata
e o ar e formar o sulfato de prata, dando à radiografia uma coloração
marrom-amarelada. A qualidade de tiossulfato retira na emulsão é que
determina a vida útil do filme.
• A última etapa do processamento do filme é a SECAGEM. Em uma
processadora automática, o filme passa em uma câmara por onde circula
ar quente.
52
LAVAGEM
SECAGEM

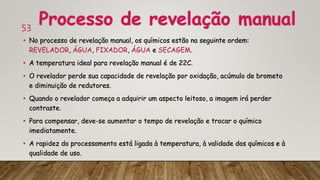

53. 53
• No processo de revelação manual, os químicos estão na seguinte ordem:
REVELADOR, ÁGUA, FIXADOR, ÁGUA e SECAGEM.
• A temperatura ideal para revelação manual é de 22C.
• O revelador perde sua capacidade de revelação por oxidação, acúmulo de brometo
e diminuição de redutores.
• Quando o revelador começa a adquirir um aspecto leitoso, a imagem irá perder
contraste.
• Para compensar, deve-se aumentar o tempo de revelação e trocar o químico
imediatamente.
• A rapidez do processamento está ligada à temperatura, à validade dos químicos e à
qualidade de uso.

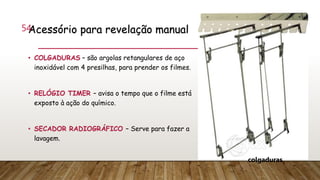

54. Acessório para revelação manual
• COLGADURAS – são argolas retangulares de aço
inoxidável com 4 presilhas, para prender os filmes.
• RELÓGIO TIMER – avisa o tempo que o filme está
exposto à ação do químico.
• SECADOR RADIOGRÁFICO – Serve para fazer a
lavagem.
54
colgaduras

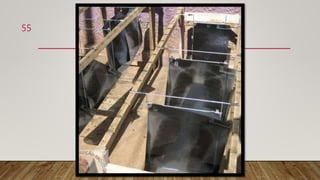

55. 55

56. 56

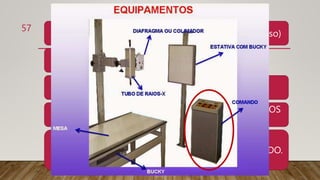

57. MESA DE COMANDO DO RAIO X
57
MA = FOCO (50 – 100 fino) ou FOCO (200 – 500 grosso)
S = TEMPO
MAs = MA . T (TEMPO DE EXPOSIÇÃO AO RAIO X)
KV = DETERMINA A QUALIDADE DA PENETRAÇÃO DOS
FEIXES DA RADIAÇÃO.
KV = 2 X E + K
E = ESPESSURA DO OBJETO QUE SERÁ RADIOGRAFADO.
K = CONSTANTE (20 OU 30).

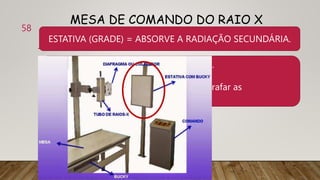

58. MESA DE COMANDO DO RAIO X
58
ESTATIVA (GRADE) = ABSORVE A RADIAÇÃO SECUNDÁRIA.
H = HORIZONTAL (paciente fica deitado).
V = VERTICAL (paciente fica de pé).
MEIO ou seja, fora do Buck é para radiografar as
extremidades do corpo humano.

59. 59
Obrigada!
